Рекомендации по самостоятельной регулировке клапанов трактора Т-40

Устройство, схемы, ремонт

Механизм газораспределения трактора Т-40 и декомпрессор. Регулировка клапанов

Механизм газораспределения трактора Т-40 (ГРМ) создает условия для производства четырехтактного цикла в цилиндрах двигателя и состоит из распределительного вала, шестерен газораспределения, клапанного механизма с приводом, в устройство которого входят стойки коромысел и коромысла, штанги, толкатели, пружины клапанов и детали их крепления, клапаны.

Принцип работы

Механизм газораспределения работает следующим образом. Шестерня коленчатого вала через шестерню распредвала и промежуточную шестерню приводит во вращение распределительный вал, который вращаясь, поднимает своими кулачками толкатели и через коромысла и штанги открывает выпускные и впускные клапаны. При дальнейшем вращении распредвала, выступ кулачка отходит от толкателя и под воздействием пружин клапан закрывается. Штанга, толкатель и коромысло возвращаются в первоначальное положение. Далее цикл вновь повторяется в соответствии с фазами газораспределения.

Для того, чтобы механизм газораспределения функционировал синхронно с системой топливоподачи, шестерни распредвала — топливного насоса и промежуточную, необходимо устанавливать в соответствии с метками, нанесенные на шестерни.

Механизм газораспределения трактора Т-40: 1 — блок-картер; 2 — распределительный вал; 3 — толкатель клапана; 4, 9 — уплотнительные кольца; 5 — валик декомпрессора; 6 — рычаг; 7 — рейка; 8 — направляющая втулка толкателя; 10, 18, 20 — пружины; 11 — планка; 12 — крышка клапанов; 13 — регулировочный винт; 14 — коромысло клапана; 15 — штанга толкателя; 16 — кожух штанги; 17 — тарелка клапана; 19 — сухарь клапана; 21 — клапаны; 22 — седло клапана; 23 — поршень; 24 — шестерня распределительного вала; 25 — промежуточная шестерня распределения; 26 — шестерня привода насоса гидросистемы; 27 — шестерня привода топливного насоса; 28 — шестерня коленчатого вала; 29 — шестерня ведущая привода масляного насоса; 30 — шестерня ведомая привода масляного насоса.

Регулировка клапанов двигателя трактора Т-40

Техническое обслуживание механизма газораспределения заключается в проверке и регулировки зазоров клапанов, обеспечении нормальной смазки деталей распределительного вала и плотности прилегания клапанов к своим седлам. Рекомендуется через каждые 480 часов работы дизеля проверять и при необходимости регулировать зазор между торцами стержней клапанов и бойками коромысел.

На не прогретом двигателе зазор клапанов Т-40 должен составлять 0,3 мм (впускного и выпускного).

Как отрегулировать клапана Т-40

Перед начало регулировки зазоров снимите клин заднего кардана и, передвигая вал вместе с рулем на себя, освободите кардан и отведите его в сторону. Для регулировки зазора ослабьте контргайку регулировочного винта на коромысле и, откручивая или закручивая винт, установите необходимый зазор используя щуп, после этого крепко затяните контргайку и снова замерьте зазор, поворачивая штангу толкателя.

Клапана необходимо регулировать только на холодном двигателе. Порядок регулировки клапанов соответствует порядку работы двигателя — 1-3-4-2. При помощи метки в.м.т. и указателя на шкиве привода вентилятора, установите поршень первого цилиндра в положение конца такта сжатия, при этом закройте выпускной и впускной клапаны, а далее для регулировки клапанов следующих цилиндров поверните коленвал при помощи ключа на ½ оборота по часовой стрелки.

При умеренной эксплуатации двигателя, клапаны длительное время сохраняют герметичность. Для предотвращения обрыва клапанов по выточке и выпадания сухариков — не разбивайте пары сухариков при демонтаже механизма клапанов. При замене шестерен распределения вводите их в зацепление соответственно нанесенным на них меткам.

Декомпрессор трактора Т-40

Декомпрессор необходим для облегчения запуска холодного двигателя, а также для экстренной остановки дизеля. Механизм состоит из четырех рычагов и рейки, шарнирно соединенных с рейкой. Рычаги жестко связаны с валиками, фрезированные концы которых входят в проточки толкателей впускных клапанов. При перемещении рейки поворачиваются рычаги с валиками, поднимающие толкатели, а те через коромысла и штанги открывают впускные клапаны.

Важно Руководство по обшивке дверей и устройстве замков на ГАЗели Бизнес

Модификации

С двигателем Д-37

У базовой модели задний привод. Ее модификации выполнены с полным приводом:

  • Т-40А – наличие переднего моста. Передний привод подключается автоматически в соответствии с условиями движения;
  • Т-40АН – трактор адаптирован для работы на крутом склоне, высота и дорожный просвет меньше базовой версии;
  • Т-50А – промышленная модификация, адаптирована под одноковшовый погрузчик.

С двигателем Д-144

У Т-40М задний привод, у модификаций – полный:

  • Т-40АМ – отличие от Т-40М – передний мост с приводом;
  • Т-40АНМ – мощный аналог Т-40АН: уменьшенный дорожный просвет для работы на крутом склоне (до 20 градусов), меньшая высота, большая устойчивость;
  • Т-40АП – промышленная модель, адаптирована для работы с дорожной техникой.

Принцип работы газораспределительного устройства

Основные детали:

  • распределительный вал;
  • шестерни газораспределения;
  • клапанный механизм с приводом.

Работу ГРМ запускает коленвал двигателя. Через систему шестерней он передает крутящий момент на распредвал, кулачок которого создает давление на клапан цилиндра, который в результате этого давления открывается. Когда распредвал поворачивается, и кулачок выходит из-под толкателя, клапан под действием пружины становится на место и закрывает отверстие в крышке цилиндра. Впуск воздуха происходит при открытии впускного клапана, выпуск — соответственно, через выпускной. При правильном режиме работы механизма в цилиндрах происходит смешение воздушно-топливной смеси в нужным пропорциях, двигатель успешно запускается и работает без перебоев.

На возможные неисправности могут указывать непривычный цвет выхлопных газов, снижение мощности двигателя, перебои в его работе, затрудненный пуск двигателя.

Регулировка клапанов МТЗ-82

Такая процедура необходима в тех случаях, когда происходит сбой в системе трактора: при стуке в двигателе, нарушении теплового режима в моторе, после проведения работ по капитальному ремонту транспортного средства и т.д.

Многих пользователей интересует вопрос о том, как клапанные элементы регулируются: последовательность (порядок) на машине регулировки клапанов осуществляется в порядке функционирования цилиндрических элементов.

Процедура проводится следующим образом:

  1. Перед установкой необходимых зазоров между клапанными деталями необходимо прогреть силовой агрегат трактора. Температура рабочей жидкости в двигателе не должна быть ниже +75°С.
  2. После того как двигатель прогреется, следует открутить верхнюю крышку с клапана.
  3. Затем необходимо открутить ось коромысел и масляного подвода.
  4. Когда все колпаки будут откручены, нужно проверить затяжку крепления стоек блока при помощи динамометрического ключа. Сначала проверяют поршень первого цилиндрического элемента, затем второго и т.д.
  5. После этого следует вернуть на место осевой элемент и протянуть стойки, а затем провести регулировку промежутков между клапанами.
  6. После установки зазора нужно надежно зафиксировать все крепежные гайки силового механизма.

Данную процедуру можно проводить самостоятельно только в том случае, если все запчасти являются заводскими, т.е. своими от МТЗ-82.

Алгоритм действий аналогичен для следующих моделей тракторов: МТЗ-80.1, МТЗ-82.1 и МТЗ-82.2.

Регулировка клапанов с протяжкой головки цилиндров

Для того чтобы выполнить регулировку, необходимо:

  1. Установить транспортное средство на специальную платформу.
  2. Прогреть мотор до температуры +60…+70°С.
  3. Снять силовой агрегат.
  4. Разобрать двигатель, согласно руководству пользователя.
  5. Убрать крышку с клапанной коробки.
  6. Осмотреть крепежные болты и гайки валика коромысла.
  7. Поршневой механизм нужно повернуть в положение высшей мертвой точки.
  8. Осмотреть цилиндры, 2 клапанных элемента должны быть закрыты.
  9. Промежуток, который образовался между коромыслом и клапанами, следует проверить при помощи измерительных щупов. Если щуп диаметром 0,35 мм проходит в этот промежуток свободно, а щуп диаметром 0,4 мм не проходит, значит, зазор нормальный. В противном случае следует сделать регулировку.
  10. Открутить контргайку и крепежные гайки.
  11. Зажать щуп диаметром 0,25 при помощи винта регулировочного типа между рабочей областью коромысел и торцами.
  12. Затянуть все крепежные болты.
  13. При помощи маховика повернуть механизм коленчатого вала на пол-оборота и выполнить регулировку цилиндрического элемента № 3.
  14. После этого отрегулировать клапаны цилиндрических деталей под номерами 4 и 2.
  15. Собрать двигатель и установить его обратно на трактор.
  16. Завести транспорт для проверки.

Как отрегулировать клапан Т-40?

Перед тем, как отрегулировать клапаны на тракторе Т-40, необходимо выполнить следующие действия:

  1. Для удобства функционирования рекомендуется отвести в сторону карданный вал. Для этого необходимо убрать ряд приборов удержания, потянуть вал с рулевым механизмом.
  2. Поставить поршень нового цилиндра в положение тактового конца сжатия. Это делается через совмещение меток вверху точки с указателем вентиляторного шкива. Прикрыть несколько клапанных систем.
  3. Ослабить регулировочную винтовую гайку, установить зазор винта. Непременно применить щуп.
  4. Затянуть контрольную гайку, вновь измерить зазор, повернуть штангу.
  5. Повернуть коленчатый вал на половину оборота, вращая по часовой стрелке, чтобы отрегулировать цилиндрические клапаны.
  6. Отрегулировать клапаны Т-40 следующим образом в плане последовательности: 1, 3, 4, 2.

Все виды работ следует выполнять на остывшем движке. На рабочем моторе клапанный размер изменяется неравномерным образом. Выпускной становится больше впускного. Это своеобразным образом приведет к неточностям измерений. До работы следует посмотреть видео, направленное на регулировку. Заблаговременно подготовить инструментарий: гаечные ключи с щупом в 0,3 миллиметра.

Источник

Как регулировать клапана МТЗ-1523 и 892

Регулировку нужно проводить через каждые 20 000 км пробега транспортного средства, после снятия головки цилиндрического блока, подтяжки крепежных болтов и при появлении шума в области клапанов.

Для проведения данной процедуры потребуются следующие инструменты:

  • гаечный ключ;
  • измерительные щупы;
  • отвертка;
  • микрометр.

Важно Типы одноковшовых экскаваторов и преимущества спецтехники с гидравлическим приводом Порядок действий во время регулировки:

  1. Прогреть двигатель до температуры +60°С.
  2. Установить трактор на специальную платформу или стенд.
  3. Демонтировать двигатель транспортного средства.
  4. Снять крепление стоек валиков.
  5. Открутить колпак с цилиндрического блока.
  6. Осмотреть крепежную систему осевой части.
  7. Повернуть механизм коленчатого вала.
  8. Отрегулировать промежутки в цилиндрических отсеках под номерами 4, 6, 7 и 8.
  9. Повернуть коленвал на 1 оборот, перекрыв цилиндрический элемент № 4.
  10. Отрегулировать промежутки в цилиндрах под номерами 1, 2, 3 и 5.
  11. Отпустить контровую гайку между торцом стержня клапана.
  12. Установить требуемый промежуток, используя щуп, диаметр которого равен 0,3 мм.
  13. Сделать затяжку контровой гайки до упора.
  14. Поставить на место колпак цилиндрического блока.
  15. Установить мотор.

После регулировки рекомендуется завести трактор для контрольной проверки.

Регулировка зажигания

Желая правильно отрегулировать подобного рода механизм, важно отметить, что система зажигания, привычная для транспортных средств с двигателем внутреннего сгорания бензинового типа, на дизельных аналогах отсутствует. Вместо регулировки потребуется установка момента впрыска на тракторе Т 40, поскольку в дизельных моторах топливо воспламеняется благодаря избыточному давлению

Установка и настройка момента впрыска

Планируя самостоятельно выполнить настройку подобного агрегата, потребуется подготовить стандартный набор инструментов, а также специальную стеклянную трубку, внутренний диаметр которой составляет 0,1-0,15 см. Во избежание ошибок следует придерживаться простейшей инструкции:

  1. Отсоединить трубку высокого давления от штуцера 1-ого цилиндра.
  2. Установить на него подготовленную стеклянную трубку.
  3. Повернуть коленвал до тех пор, пока указатель «Т» на крышке совпадет с позицией «НДТ», которую можно найти непосредственно на шкиве коленвала.
  4. Демонтировать заливную горловину, после чего снять крепежные элементы насоса.
  5. Установить рычаг управления в позицию полной подачи, после чего выворачивать регулировочный элемент топливного насоса вплоть до появления в трубке топлива без воздушных примесей.
  6. Слить топливо, отметить момент его подъема.
  7. Установив валик насоса в нужное положение, необходимо завернуть болты таким образом, чтобы отверстия на фланце совпали с аналогичными объектами на шестеренки.
  8. Проверить работоспособность системы.

Обязательно почитайте: Коробка передач К 700

С помощью подобного алгоритма можно без труда выполнить настройку момента впрыска, однако необходимо после каждой регулировки осуществлять проверку работы системы, поскольку нередко оптимальное положение смещается при закреплении болтов.

Регулировка клапанов

К числу необходимых манипуляций, проводимых в рамках техобслуживания тракторов модели Т-40, представляется проверка и регулировка клапанов. В процессе работ необходимо убедиться в нормальном количестве смазки на распредвале, а также в плотном креплении элементов на своих позициях.

Потребность в обслуживании возникает каждые 380 часов непрерывной работы, иначе велика вероятность отклонения показателей от нормы и появление серьезных неисправностей. Согласно правилам, зазор клапанов на не прогретом силовом агрегате должен составлять 0,3 мм, причем как для выпускного, так и для впускного элемента.

Алгоритм регулировки клапанов крайне прост, предполагает выполнение следующих манипуляций:

  1. Демонтировать клин заднего кардана, после чего освободить его.
  2. Регулировка зазоров выполняется с помощью специального регулировочного винта, расположенного на коромысле.
  3. Для контроля текущего зазора и установки необходимых значений используется щуп.
  4. Повернуть поршень 1 цилиндра, установив его в положение конца такта, совместив метку с указателем.
  5. Отпустить контргайку, затем выставить необходимый зазор, после чего вновь затянуть её.
  6. Клапаны регулируются по порядку работы цилиндров, при переходе к следующему элементу потребуется повернуть коленвал на 0,5 оборота.

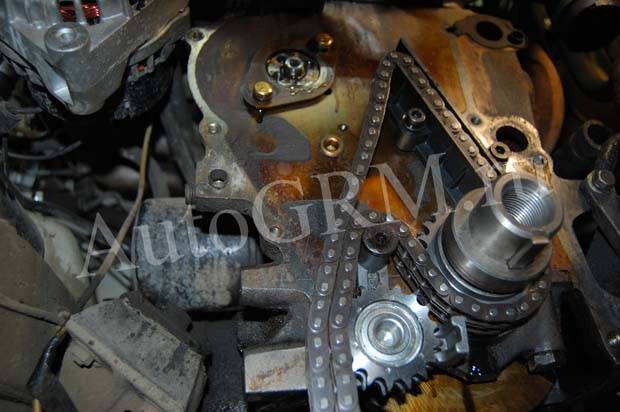

Начинаем сборку

Одеваем новую звездочку коленвала и сразу выставляем метку.

Затем прикручиваем нижней успокоитель, натяжитель и ставим новую цепь.

Ставим звездочку промежуточного вала, выставляем метку. Загибаем края стопорной пластины. Одеваем на нее цепь и смазываем все новым моторным маслом. Правая ветвь цепи должна быть натянута.

Проверяем еще раз совпадение меток.

Одеваем верхнею цепь на звездочку промежуточного вала и ставим успокоитель. Все смазываем чистым маслом.

Звездочку распредвала выпускных клапанов, так что бы правая ветвь была натянута, и метка на звездочки была на уровне верхней кромки головки блока цилиндров. Так же со вторым распределительным валом.

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем заглушку и резко нажав на гидронатяжитель отверткой добиваемся того что бы он разрядился. Разрядившись он вытолкнет отвертку, и натянет цепь.

Ставим верхний успокоитель и еще раз проверяем все метки.

Аккуратно ставим переднею крышку, предварительно смазав герметикам прокладки и все прилегающие плоскости. Поставить крышку не просто так как нужно держать натяжитель и следить за тем что бы не сбились метки. Проворачиваем коленчатый вал два оборота и, если клапана не встретились с поршнями и все метки встали на место ставим все остальное в порядке обратном снятию. Заливаем масло, антифриз и заводим двигатель.

Читать дальше: Как поднять подвеску на машине

Как завести Т-40 при помощи пускача

Смажьте кривошипно-шатунный мехнизм (КШМ) пускача. Для этого необходимо приоткрыть воздушную заслонку карбюратора и прокрутить коленвал пускового агрегата стартером на 2-3 секунды. Далее, не включая стартер, включите зажигание и откройте заслонку, переместив рычаг управления вперед. При запуске двигателя время работы стартера не должно превышать 15-ти секунд. Если пусковой агрегат не завелся — повторите операцию через минуту. Если после 3-4 попыток пускач так и не завелся, убедитесь в том, что рычаг кпп находится в нейтральном положении; проверьте систему питания и зажигания. После того, как пусковой агрегат завелся — отпустите рычаг включения стартера.Пусковой агрегат необходимо прогреть в течении 2-3 минут, давая ему работать сначала на минимальных оборотах, а потом довести до номинальной частоты вращения. Частоту вращения вала пускача изменяют положением воздушной заслонки при помощи тяги.После того, как пусковой агрегат прогрелся — остановите его и введите в зацепление ведущую шестерню редуктора с венцом маховика двигателя Т-40, нажав ногой на педаль. Выключите сцепление редуктора. Запустите пускач и установите максимальную частоту вращения; включите свечу накаливания рукояткой включателя. После того, как контрольный элемент накалится, плавно включите муфту сцепления пускового агрегата.Прокрутив двигатель в течении 3-5 секунд, включите компрессию. Как только появятся первые вспышки, когда двигатель начнет набирать обороты, включите стартерную шестерню, убрав ногу с педали и заглушите пусковой агрегат кнопкой выключения зажигания. Закройте краник топливного бака пускового агрегата.Время работы пускача на полных оборотах не должно превышать 15 минут. Превышение по времени может вызвать его перегрев и выход из строя. Запрещается заводить пусковой агрегат без предварительного отсоединения от двигателя.Также трактор Т-40 можно завести при помощи шморгалки (ручной стартер). Для этого ее надо закрепить на маховике пускача и включить декомпрессор. Горячий двигатель заводят без включения декомпрессора. Сразу же после того, как заведется двигатель, включите гидронасос. Проверьте показания контрольных приборов. Двигатель прогревается в течении 2-3 минут на номинальных оборотах коленчатого вала.

Когда нужна регулировка клапанов на тракторе

Если тракторный двигатель эксплуатируется не беспрерывно, клапаны могут прослужить и не потребовать ремонта на протяжении долгого времени. Чтобы не допустить поломки клапана, когда он будет оборван по выточке, необходимо оставлять пары «сухариков» нетронутыми, если осуществляется демонтаж клапанного устройства. Если требуется замена шестеренок, их необходимо вводить в сцепление только так, как это предполагают предусмотренные производителем отметки.

Такой механизм, как декомпрессор, нужен, в первую очередь, для того, чтобы сделать запуск неразогретого двигателя более простым. Кроме того, декомпрессор нужен в случае, когда требуется резкое торможение силовой установки, работающей на дизельном топливе. Данный механизм представляет собой совокупность двух пар управления: ручного и реек, которые соединены с рейкой при помощи шарниров. Рычаги закреплены на вилки жестким образом.

Стоит отметить, что процесс регулировки не сложен, однако при правильной эксплуатации трактора его не нужно осуществлять часто. Особенно это касается клапанов Д-144 (двигателей, работающих на дизеле) — они просты в управлении и не требуют сложных манипуляций при ремонте.

голоса

Рейтинг статьи

Как завести Т-40 при помощи пускача

Виды приводных ремней
Приводные ремни агрегатов двигателя являются предметом регулярного технического обслуживания автомобилей. Громкий свист, плохая зарядка аккумулятора и даже перегрев — это симптомы, которые должны побудить вас проверить приводные ремни вашего двигател…

Залили УАЗ бетоном
Как вы уже догадались, парни из YouTube-канала «Гараж 54» развлеклись на славу. Они залили «уазик» бетоном и даже не спрашивайте, зачем. Внедорожник превратился в настоящую бетонную самодвижущуюся крепость, которую не каждое оружие прошибет

Внешним…

Выпрямление рамы автомобиля после аварии

Мы часто слышим, как люди после аварии задаются вопросом, как работает процесс выпрямления рамы, и, что более важно, нужен он им вообще или нет. Чтобы помочь ответить на некоторые из этих вопросов, мы хотели дать представление о том, как работает про…

Регулировка клапанов
Газораспределительный механизм у двигателя трактора Т-40 время от времени нуждается в проверке и максимально точной регулировке клапанов, которая обычно выполняется не в ремонтном, а в рабочем порядке самим оператором машины

По техническим правилам подобная регулировка должна проходить каждые 480 ч работы трактора (то есть не реже чем через 20 суток).
Двигатель Т-40 имеет стандартно 4 клапана – два выпускных и два впускных для запуска в цилиндры свежего воздуха, выпуска отработанных газов и защиты камеры сгорания. Для двигателей Д-36, Д-37 они имеют тарелки разных диаметров – выпускные на 4 мм меньше. Клапаны приводятся в действие посредством бокового усилия коромысел на их стержни. Именно в отладке величины зазора между бойками коромысел и клапанными стержнями, а также в обеспечении наиболее плотного прилегания клапанов к сёдлам и заключается регулировка этого механизма:
Если зазор между клапанами и коромыслом маловат, то может происходить нежелательная утечка газа,
Если это расстояние велико, то это может стать причиной стука и быстрого износа деталей.
На шкиве привода устанавливается положение поршня первого из цилиндров двигателя в конечное положение сжатия до закрытия впускного и выпускного клапанов.
Снимается клин заднего кардана. Это можно сделать, если переместить вал с поворотом руля на себя, тогда кардан легко отводится в сторону.
Ослабляется контргайка у регулировочного винта коромысла.
Проверяется величина зазора специальным щупом. В идеальном случае при холодном двигателе она должна составлять ровно 0,3 мм.
Регулируется величина зазора путем изменения степени завинченности винта (закручивая его сильнее либо ослабляя).
Снова проводится контроль величины посредством щупа.
При удовлетворительных контрольных данных устанавливается обратно и затягивается контргайка.
На видео трактор т-40АМ в работе:

Удаление потертостей с кузова автомобиля зубной пастой
Независимо от того, водите ли вы новую или подержанную машину, обнаружение новой вмятины, царапины или потертости, вещь не из приятных. Несмотря на то, что существует множество способов справиться с вмятинами, царапины и потертости устранить сложнее,…

Дополнительное оборудование, приборы

Данный двигатель может при необходимости комплектоваться достаточно обширный перечнем различного дополнительного оборудования. В первую очередь это пневмокомпрессор. Причиной тому является его востребованость на строительной технике. Именно в неё обычно устанавливается Д-144. Система смазки такого компрессора принудительная, охлаждение же пассивное, воздушное.

Гидравлическая система также может быть смонтирована на данный двигатель. Так как нередко используется различного рода навесное оборудование. Например, в случае, если Д-144 установлен на трактор для проведения сельскохозяйственных и иных работ. Ещё одно достаточно часто устанавливаемое дополнительное оборудование – привод тахоспидометра.

Установка механизма декомпрессора Т-170

Установите подшипник 5 валика декомпрессора на плоскость разъема блока с головкой и закрепите его предварительно двумя болтами 6 с замковой пластиной 7 (


). Запрессуйте сальник 9 заподлицо в отверстие под валик декомпрессора с заднего торца блока, если сальник снимался при разборке. Установите шпонку в шпоночный паз валика декомпрессора, валик декомпрессора 8 в блок и подшипник и проверьте легкость вращения валика. Затяните окончательно два болта 6 крепления подшипника. Отогните концы замковой пластины 7 на грани головок болтов. Зафиксируйте валик в осевом направлении, завернув установочный винт 1 с шайбой. После фиксации валик декомпрессора должен легко вращаться в подшипнике.

Установите переднюю головку цилиндров. Установите четыре штанги 4 декомпрессора в сборе с наконечниками 2 и гайками 3 в отверстия головок на валик декомпрессора. Посадите на валик и шпонку рычаг 4 (


) и закрепите его стяжным болтом 2. Установите валик коромысел в сборе со стойками и коромыслами клапанов. Отрегулируйте зазоры клапанов, зазоры в механизме декомпрессора и проверьте величину открытия впускных клапанов при декомпрессии.
