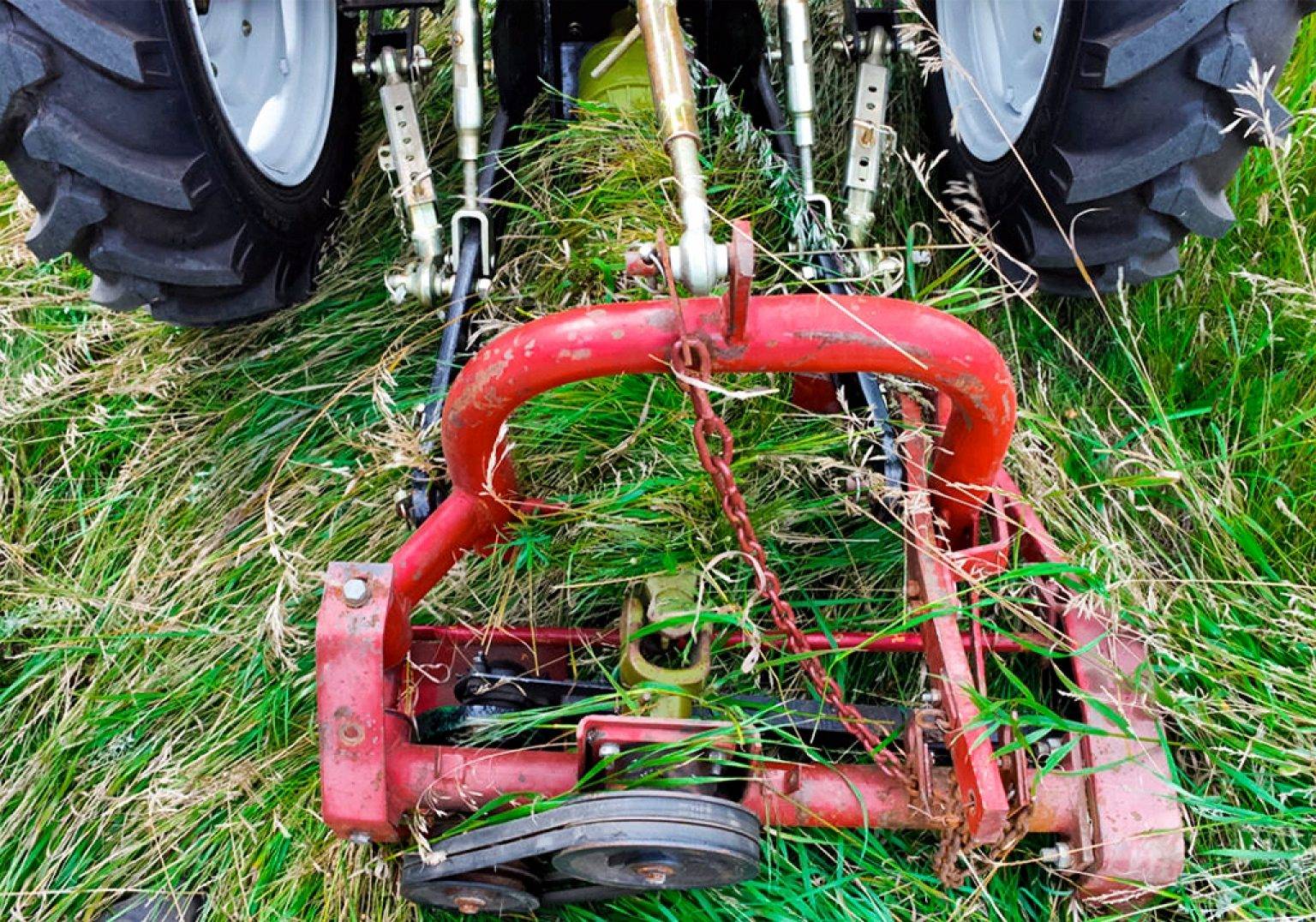

Роторная косилка для минитрактора: своими руками, самодельные тракторные, сегментная, навесная

Косилка роторного типа

Данное оборудование может применяться для подстригания лужаек, а также для срезания свежего травяного покрова на сено

Однако стоит принять во внимание, что подобная сенокосилка высокую растительность срезает, а низкую траву просто мелко дробит. Работу оборудования можно увидеть на этом видео

Основными рабочими элементами устройства являются ножи, которые посредством шинки устанавливаются на рабочих дисках. Косилка приводится в действие посредством вала отбора мощности, а скольжение осуществляется за счет вращения нижних дисков.

Чтобы изготовить раму роторной косилки своими руками можно использовать старые металлические уголки или металлолом, который наверняка имеется в хозяйстве у каждого умельца. В целях экономии времени для ножей можно воспользоваться тракторным ротором. Однако, в таком случае, для улучшения тяги и эффективности желательно уменьшить длину ротора от двух до четырех сантиметров, в зависимости от мощности используемого агрегата.

Роторная косилка своими руками

Для изготовления ротора нужно из листа металла сделать 2 круглых пластины диаметром 390 мм или воспользоваться для этих целей дном от ненужной жестяной бочки от машинного масла. Ровно посередине этих кругов приварить ножки, с помощью которых будет происходить вращение. Сварное соединение необходимо делать прочным.

Для нижней опоры можно взять диск от лущильника, но его диаметр не должен быть более 450 мм. Для осевого вала может быть использована труба диаметром не превышающим 30 мм, и еще понадобятся подшипники №180, 106. На ней сделать отверстие для крепления нижнего подшипника, а второй подшипник устанавливается на шкиве. На ось надеть приспособление с ножами, после чего сваркой прикрепить шкив к валу. Вращение рабочих дисков будет осуществляться при помощи двух подшипников.

Такая модификация имеет захват 1100-1150 мм и скорость вращения 1500 об./мин. Всю конструкцию косилки требуется смонтировать на шасси, сваренное из стального уголка. Для безопасности работы обязательно нужно установить на самодельное устройство защитный кожух. Для упрощения конструкции можно сваркой закрепить нижние диски роторной косилки на раме.

Важно! Если отсутствует определенный опыт проведения таких работ, то лучше поручить сварочные работы опытному специалисту. Эта самодельная косилка в состоянии срезать растительный покров со скоростью 8-12 км/ч

При высокой скорости трава получается более измельченной, а при низкой – целостней. Подобное оборудование роторного типа может срезать растительность 60-80мм и применяется не только для скашивания травы, но и для уборки приусадебного участка от сорняков

Эта самодельная косилка в состоянии срезать растительный покров со скоростью 8-12 км/ч. При высокой скорости трава получается более измельченной, а при низкой – целостней. Подобное оборудование роторного типа может срезать растительность 60-80мм и применяется не только для скашивания травы, но и для уборки приусадебного участка от сорняков.

Инструмент и материалы

сварочный аппарат;
крепеж;
металлический уголок;
дно старой металлической бочки;
восемь режущих пластин;
колесная ось;
два колеса.

Самодельные косилки для мотоблока

Рассмотрим несколько разновидностей самоделок.

Роторная косилка своими руками

Эта разновидность косилок используется под стрижки лужайки и для скашивания травы на сено

Важно помнить, что модель только обрезает высокие растения, низкую траву она лишь крошит на мелкие кусочки

Сборка косилки показана на мотоблоке Нева и сходных конструкциях. Для работы понадобятся следующие элементы:

цепи с бензопилы (редукторные);
2 диска от сеялки зернового типа (в этом варианте используется сеялка С3-3.6).

Ножи изготавливаются их закаленного сплава на 65 г. На отдельный диск идет четыре ножа. На каждом из дисков проделывается прорези диаметром в 6 миллиметров при помощи укрепленного сверла. Ножи прикрепляются с использованием шинки, она фиксируется за сошник независимо от главной ножевой конструкции крепления. Между лезвием и шинкой идет небольшой зазор, примерно на 2 миллиметра больше толщина лезвия. Такое конструктивное решение нужно, чтобы во время работы с косилкой на мотоблок центробежная сила раскидывала ножи и они резали растения

Важно, чтобы конструкция могла свободно вращаться по кругу (360 градусов). Это нужно, чтобы защитить нож при ударе об твердую почву, камни

Дополнительные работы

Чтобы усовершенствовать мотоблок с роторной косилкой, можно самостоятельно изготовить адаптер. Этот маленький прицеп выполняет функции кабины. Мотоблок управляется за счет поворота ручек.

Ось прицепа изготавливается из элементов подвески коляски от мотоцикла либо из стального уголка. Чтобы усилить адаптер, привариваются квадратные трубы.

Самодельная роторная косилка для минитрактора изготавливается своими руками с помощью старых железных батарей и бочки. Аппарат состоит из режущих элементов, кожуха и рамы. Чтобы изготовить раму, используют уголки в 40 см. Агрегат укомплектовывается ножами из старой роторной косилки. Если используется польская модель, тогда необходимо ее укорить на 3 см. В противном случае будет недостаточно тяги у мини-трактора.

Из металлического листа толщиной в 4 мм вырезается 2 диска диаметром в 39 см. К ним фиксируют ножи (они должны свободно вращаться). Для изготовления нижних опор используют диски от лущильника (диаметр 45 см). Валы можно изготовить из металлической трубы диаметром в 30 мм. Аппарат укомплектовывают 2 подшипниками:

первый устанавливается в трубу;
второй — в сварной шкив.

На вал надевается диск и ножи. Шкивы приваривают к трубе. Полученная косилка для трактора позволяет захватить участок шириной в 110-115 см. При этом оборот вала равняется 1400. На аппарат монтируется кожух. В месте соединения косилки с мини-трактором рекомендуется установить подшипник, чтобы продлить срок службы ремня.

Для упрощения конструкции специалисты советуют приваривать нижний диск к раме. Скорость работы агрегата — 10 км/ч. При этом срезается трава высотой в 5 см. Полученная роторная косилка применяется для уборки кукурузы.

Механизация работ значительно упрощает ведение приусадебного или небольшого фермерского хозяйства. Сдерживающим фактором, который побуждает использовать ручной труд, является высокая стоимость оборудования. Однако многие приспособления можно собрать самостоятельно. Сделать сенокосилку своими руками – отличный способ упростить обеспечение зеленым кормом домашнего скота или утилизацию сорняков. Для изготовления потребуются детали и узлы, имеющиеся практически в любом хозяйстве.

Эксплуатация косилок

Технику необходимо постоянно смазывать. Частота этого процесса зависит непосредственно от частоты использования. Ножи, которые отвечают за скашивание травы, периодически нужно менять.

Понять, что требуется замена несложно. Во-первых, техника начнет хуже работать, а, во-вторых, в выключенном состоянии можно провести пальцем

Минимально для такого инцидента следствием будет замена диска. Самые распространенные травмы, которые возникают при применении косилок- это те, что получаются при ее включенном состоянии. Поэтому ни в коем случае нельзя начинать осматривать технику, не выключив ее предварительно.

Особенности эксплуатации роторных польских косилок

Польские роторные косилки, как уже говорилось ранее, отлично управляются с поставленной задачей основной работой – скашиванием травяной поверхности на больших участках площади. Но чтобы это длилось долгое время и работа косилки была стабильной, необходимо соблюдать некоторые правила, позволяющие существенно повысить срок службы раздельно взятого агрегата.

Понятно, что русский человек не привык полагаться на бумажки, а сам нашему клиенту остается отлично знает и умеет, но это все-таки не тот случай, где есть вариант относиться к делу так наивно. Ведь от правильного подбора студии, правильно ли вы соберете польскую роторную косилку, впрямую зависит не столько качество выполняемых работ, но безопасность ваша и окружающих вас людей.

Когда изделие будет собрано и готово к эксплуатации,нужно изучить всю технику безопасности от начала и до конца. Это 2-ух либо больше принципный шаг, чем сборка агрегата, в конструкции польской роторной косилки находятся режущие элементы, от которых может пострадать практически хоть какой, кто будет находиться в определенной близости с работающим агрегатом.

Далее нужно установить собранный агрегат в правильное положение, т.е. таким образом, чтобы диски с режущими элементами находились параллельно земной поверхности. Позже, основную раму устройства устанавливаем строго перпендикулярно оси трактора.

В эксплуатации польская роторная косилка, устройство занят} мы ранее описали, не представляет каких-то особых заморочек. Нужно только соблюдать определенные меры и манипуляции, среди которых:

Нередко проверять режущую систему, состоящую из ножей, на стачивание и износ. При необходимости, их есть вариант либо наточить на станке, либо поменять на новые.

Принципно хлопотать о состоянии ремней, нет ли у их проколов по другому порезов, также натянуты ли они отлично. Если вы и на данный момент не знакомы с ремнями для газонокосилки, то советуем нажать сюда.

Соблюдая эти нехитрые деяния, может быть существенно продлить срок эксплуатации польских роторных косилок, дополнительно избежите вероятных поломок, которые случаются совершенно некстати, в особенности в разгар лета.

Устройство «Wirax» – 1.85м

«Wirax» – 1.85м предназначена для скашивания различных с/х культур, травы и многого другого. Дополнительно, польская роторная косилка 1.85 является действующим методом схватки} снежками с сорняками и бурьяном, обильно прорастающем на полях.

Характеристики «Wirax» – 1.85м:

вес – 380 кг;
габариты (д/ш/в) – 320см/105см/100см;
ширина обрабатываемой поверхности – 1.85 м;
скорость – 10 км/ч;
общее число ножей – 6;
требования к трактору – 2-ух либо более 40 л.с.;
количество дисков – 4.5.

Особенности косилки на фото.

Что необходимо, мы рассмотрели технические характеристики основных моделей польских роторных косилок.Свойства во многом идентичны, как досадно бы это не звучало все-таки бывают пара различий, которые и влияют на итоговую разницу в цены. Какую непосредственно получать решать вам, всё зависит от того, какая площадь у вас в распоряжении и какие непосредственно требования к агрегату важны для вас.

«Wirax» – 1.65м

«Wirax» – 1.65м является прекрасным вариантом для фермерских хозяйств и раздельно взятых фермеров, ценящих в агрегате поначалу надежность и эффективность работы. Благодаря качественным деталям и крепкому корпусу, косилка роторная навесная польская 1.65,, прослужит собственному владельцу много времени, исправно выполняя главные свои задачи.

Характеристики «Wirax» – 1.65м:

вес – 300 кг;
ширина скашиваемой поверхности – 1.65 м;
высота скашиваемой травы (min) – 3,2 см;
высота скашиваемой травы (max) – 4 см;
скорость вращения – 540 об/мин;
число дисков – 5;
общее количество ножей – 6;
тип привода – BOM.

Классификация

Отметим, что известны различные типы конструкций, и их перечень не ограничивается перечисленными тремя. Однако именно косилки роторного и сегментного типа, а также типа «повозка» являются не только самыми востребованными, но и без особых усилий доступны к сборке в домашних условиях. Каждый тип конструкции имеет свои особенности и свои достоинства и недостатки, существенные в одних условиях работы и незначительные – в других.

Роторные

Оборудование этого типа предназначено, прежде всего, для срезания зарослей сорной травы и тонких кустарников. Имея в хозяйстве приспособление роторного типа, можно без особых усилий удалять траву на больших площадях. Второе название этой косилки — дисковая, поскольку конструкция устройства предполагает диски, внутри которых располагаются движущиеся ножи. Количество дисков различается в зависимости от конструкции, но, как правило, их два или три. Установка роторной косилки на мотоблок обычно предполагает фронтальное крепление, но существуют разновидности дисковых устройств, которые крепятся сбоку или сзади, являясь полуприцепными или прицепными.

Принцип работы этого оборудования предполагает передачу крутящего момента от опорного колеса к дискам. Сами диски закреплены на раме, опорой которой служат салазки. Благодаря тем же салазкам, может регулироваться и высота срезания растений. Диски располагаются в ряд, и чем их больше, тем шире полоса захвата. Используются такие косилки и на пастбищах, и на больших огородных хозяйствах.

Сегментные

Конструкция сегментной косилки предельно проста. В нее входит рама и зафиксированные на ней бруски (как правило, их два). Между брусками размещаются ножи, совершающие обратно-поступательные движения по принципу ножниц. Причем работа сегментов чередуется — пока один находится в движении, другой – неподвижен. Скос травы производится быстро и равномерно, а особенности конструкции устройства позволяют успешно использовать его для покоса на поверхностях со сложным рельефом.

Рама размещается на опорных колесах, благодаря чему возможно как фронтальное размещение, так и крепление позади мотоблока. Как и в варианте роторного типа, конструкция предусматривает салазки, позволяющие регулировать высоту срезания травы. Благодаря особенностям принципа работы, устройства этого типа хорошо справляются с сорняками с толстыми стеблями, успешно скашивают сухие растения и очень эффективны при заготовке зеленых кормов.

Одним из главных достоинств, которые отмечают пользователи, является доступность, простота в использовании устройств этого типа и довольно редкие поломки. Однако есть у сегментных косилок и недостатки. К ним относят небольшую производительность, кроме того, оборудование этого типа не очень подходит для скоса невысоких растений.

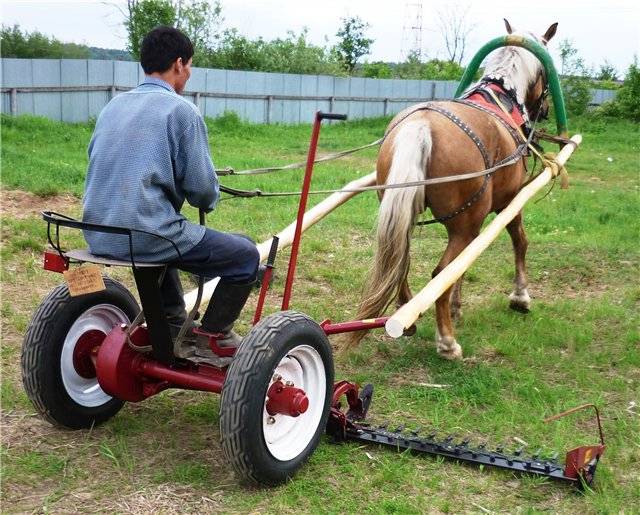

Косилка-повозка

Оборудование этого типа обычно агрегируется с тяжелыми мотоблоками, оснащенными системами водяного охлаждения. Предназначены косилки-повозки для масштабных работ — срезание в больших количествах высоких и толстых сорняков и кустарников, крупные заготовки сена. Иногда конструкция оснащается граблями, что существенно упрощает сборку скошенной травы. Как и в других типах конструкций, имеются салазки для регулировки высоты скашивания.

2 Какие косилки можно сделать своими руками?

Заводской мотокультиватор будет стоить гораздо дороже. Например, даже сравнительно недорогая чешская сенокосилка бензиновая мф 70 стоит не менее 20 000 рублей, и это мы говорим о б/у. Если вы захотите приобрести новую, смело увеличивайте цену минимум на 60%.

Самодельная роторная косилка

2.1 Как сделать роторную сенокосилку?

Роторная (дисковая) сенокосилка бензиновая (ручная)представляет собой, пожалуй, сенокосилку с самой простой конструкцией. Вы можете повторить ее сами даже в домашних условиях, причем затратив на это не так много времени. Такие бензиновые самодельные сенокосилки используют для мотоблока Нева, поскольку они недостаточно велики для трактора или другой сельскохозяйственной самоходной техники.

Чтобы сделать такие бензиновые сенокосилки самостоятельно, потребуется:

Сварить или найти подходящую раму из надежного металлического угла (4×4).
Взять диски от сеялки, которая давно уже не используется.
Закрепить на них по 4 лезвия, для чего просверлить в них такое же количество отверстий (в диаметре 0,6 см).
Прикрепить их на диски, причем сделать так, чтобы расстояние между креплением и лезвием было на 1 мм шире толщины самого лезвия.

Вторая роторная сенокосилка бензиновая для мотоблока Нева будет немного сложнее и делаться несколько дольше. Такие бензиновые сенокосилки отличается диском, который расправляет ножи, вращающиеся вокруг своей оси, центробежной силой. Чтобы сделать такую косилку, необходимы:

Надежная металлическая ось в диаметре около (8 мм);
Цепи для пилы (можно снять с ненужной бензопилы, еще один способ – найти редукторную цепь на авторынке).

Оснастите мотоблок представленным устройством, и можете наслаждаться полученным результатом: роторная сенокосилка не только будет косить, но еще и измельчать накошенное.

2.3 Как сделать сегментную косилку?

Сегментная косилка для мотоблоковявляется еще более сложной конструкцией, но также может быть сделана своими руками. Что вам потребуется, чтобы собрать бензиновые сегментные сенокосилки такого типа:

Брус металла 15×50х120 мм.
Просверлить в нем 12 диаметра, равному диаметру болта М8 (к нему будут крепиться лезвия).
Убедитесь, что каждое лезвие обладает сегментом на спинке и обойму для приводного рычага.
Закрепите ножи с двух сторон бруса.
Напоследних с двух сторон закрепите прижимы и полозья.
Снабдите основную раму конструкции колесом (например, от старой детской коляски).

Вал мотоблока будет приводить в движение сделанный механизм, который будет вращать ножи особым образом – не только вращательным движением, но и обратно-поступательным. Благодаря этому стебли травы легко срезаются, правда, не измельчаются, как в случае использования роторной сенокосилки.

2.4 Как сделать косилку-повозку?

Конструкция косилки-повозки (самоходная косилка) для мотоблока Нева обладает гораздо большей силой скашивания, благодаря которой можно удалять траву с широким стеблем.

Косилка — повозка

Чтобы была изготовлена надежная конная сенокосилка, используйте следующие рекомендации:

Подберите прочную раму из металлических углов.
Найдите 4 колеса (можно с ненужной тачки или детской коляски).
Положите на раму металлический лист, размерами 80×40 (можно использовать и фанеру, но получите не такую прочную конструкцию).
Установите на раму 2 большие консервные банки, предварительно вырезав у них крышку и днище и заменив их двумя деревянными кругами соответствующего размера (если есть металлические диски – идеально, их можно использовать вместо банок, тогда получится почти заводская сенокосилка).
Учтите, что дисков должно быть 8 – поровну внешних, диаметром около 20 см и поровну внутренних, диаметром около 17 см.
Соедините все диски попарно (большой+маленький), закрепите болтами.
Закрепите 4 лезвия на каждом диске так, чтобы они находились на одинаковом расстоянии друг от друга и свободно вращались (это возможно, если между дисками останется зазор 1 мм).
Далее потребуется вставить втулку в барабан и надежно закрепить его на раме.
На раме установите поперечный лист из стального уголка 35×35 мм, со срезанными боковыми частями на 35 мм.
Соедините барабаны транспортной лентой (она может быть из толстой резины), предварительно снабдив уголки пазами шириной 13 мм.
Закрепите нижнюю втулку барабана, а к барабанам сверху прикрепите натяжные уголки.

Косилка-повозка к мотоблоку

Чтобы полученную конструкцию установить на мотоблок, проверьте, чтобы на лезвиях был установлен защитный кожух, снимите с колес грузы, если таковые имеются. Скашивайте траву, используя бензиновые сенокосилки, на небольших оборотах, включив муфту сцепления, не делая резких движений, и конная сенокосилка порадует вас своей функциональностью.

Роторная косилка для мотоблока – описание конструкции

Роторная косилка к мотоблоку – это вид навесного оборудования, функция которого заключается в скашивании сорняков и кустов на лугах и полях. Это приспособление успешно справляется с удалением травы на больших участках, почва которых не обрабатывается гербицидами.

Зачастую роторную косилку также называют дисковой – это связано с принципом ее работы и конструктивными особенностями. В зависимости от способа соединения с мотоблоком такая косилка может быть полунавесной, навесной или прицепной. Также навесное оборудование этого типа классифицируется по месту расположение режущих элементов по отношению к используемому мотоблоку. По этому факторы различают роторные косилки с передним, задним и боковым расположением режущих ножей.

В процессе эксплуатации на участке роторная косилка приводится в движение посредством передачи и колес мотоблока. Конструкция такого навесного оборудования крайне проста – один или несколько режущих дисков вместе с опорным колесом закреплены на раме. Как только опорное колесо начинает движение, вместе с ним начинают вращаться диски, осуществляющие скашивание растительности.

Области применение роторной косилки довольно обширны– она может применяться на пастбища, лугах и крупных огородах. При этом, чем больше дисков входит в конструкцию оборудования – тем большей может быть обрабатываемая площадь.

Техника безопасности по эксплуатации самодельной роторной косилки

Вы должны помнить о том что:

нужно контролировать нагрузки допустимые именно на саму массу и оси;
для того чтобы избежать каких-либо непредвиденных ситуаций лучше всего применять в работе трактор который располагает кабиной;
прежде чем произвести запуск данного устройства для начала нужно перевести механизм в положение транспортного направления;
вы должны помнить о том, что ни в коем случае в процессе работы в кабине водителя не должны находиться какие-либо лица посторонние;
более того категорически запрещается производить транспортировку устройства если оно не закреплено, либо включена;
помните о том, что если агрегат находится в своеобразном положении транспортного характера, то никаким образом нельзя совершать включение отборного вала который отвечает за тракторную мощность;
перед каждым началом эксплуатации устройства в обязательном порядке вы должны произвести проверку того как затянуты и установлены все детали;
если вам нужно произвести смену масла, накладки или попросту почистить саму косилку, в обязательном порядке необходимо для начала остановить сам транспорт и собственно произвести отключение вала карданного;
пока полностью не остановились части косилки ротационного направления, ни в коем случае нельзя к ней подходить;
когда производите работу с косилкой то не одевайте широкую одежу, так как чисто случайно складки ее могут попасть на устройство что собственно может стать причиной несчастного случая;
к тому же нельзя чтобы во время работы устройства вблизи находились животные либо люди посторонние.

Косилка своими руками

ТХ КМ 0,5	Показатели
Ширина захвата	50 см
Высота скоса травы	5 см
Допустимая рабочая скорость	0,5-4 км/час
Вес техники	35 кг

ТХ «Заря»	Показатели
Ширина захвата	80 см
Высота скашиваемой травы	До 10 см
Допустимая рабочая скорость	2-4 км/час
Вес техники	25 кг

ТХ «Заря-1»	Показатели
Ширина захвата	80 см
Высота скашиваемой травы	До 10 см
Допустимая рабочая скорость	2-4 км/час
Вес техники	35 кг

Инструкция как самостоятельно сделать роторную косилку для минитрактора
