Роторная косилка для мотоблока Нева, КР-05 Нева, Заря

Роторная косилка для мотоблока Нева

Роторная косилка для мотоблока Нева предназначена для скашивания травы, кустарников, которые имеют диаметр стебля до 1 см. Скошенная трава равномерно распределяется по поверхности, ее легко собрать и высушить. Благодаря небольшим размерам и компактности их легко транспортировать.

Аэраторы и механические косилки Neva имеют переднюю навеску и оснащены роторной косилкой, приводимой в движение от орудия посредством клинового ремня.

Роторная косилка выпускается в двух вариантах:

с 1 диском;
с 2 дисками.

Оба варианта подходят для механических культиваторов Neva.

Роторная насадка очень популярна среди фермеров, так как она справляется с большим объемом работы и прекрасно переносит сложные неровности поверхности.

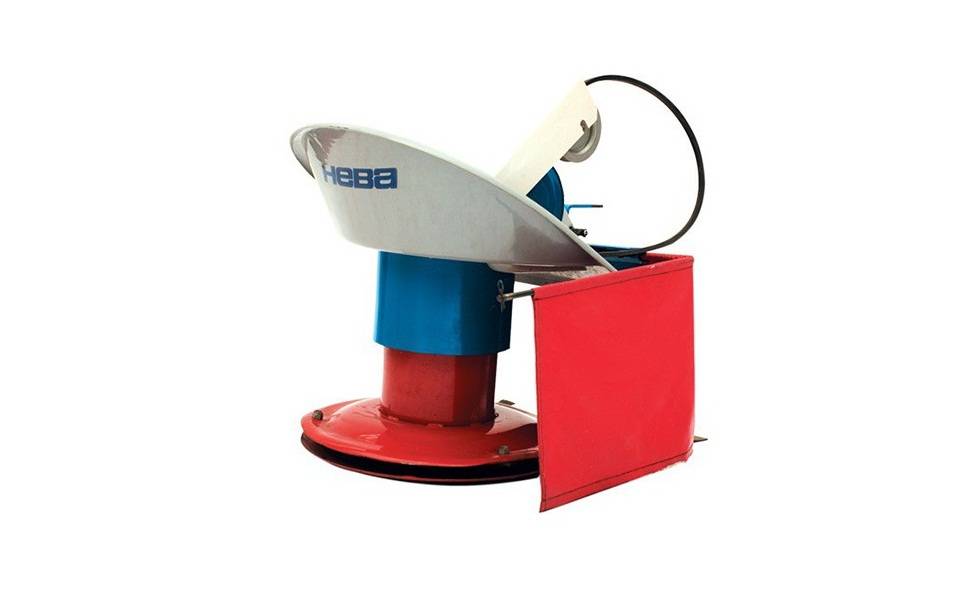

Однодисковая роторная косилка

Однодисковая роторная косилка представлена моделью КР-05, выпускаемой специально заводом “Красный Октябрь”. (Санкт-Петербург) для мотоблока “Нева”.

Конструкция модели компактна и проста, состоит из 1 большого диска, что позволяет маневрировать и косить траву и кусты в труднодоступных местах.

Роторная косилка KR-05 имеет следующие технические характеристики:

Скорость движения – 2-4 км/ч.
Производительность – 0,15 га/ч.
Рабочая ширина – 560 мм.
Скорость вращения диска – 2500 об/мин.
Высота среза – 1000 мм.
Вес машины – 30 кг.
Размеры машины – 700x700x680 мм.

Косилка приспособлена для совместной работы с косилками внутреннего сгорания Neva (MB-2, MB), Kadvi, Oka.

Преимущества модели KR-05:

компактность;
мобильность;
простота в использовании;
простая конструкция;
высокая безопасность;
Легко устанавливается на румпель;
легко маневрировать;
доступная цена.

По отзывам пользователей, она не такая мощная, как 2-дисковые косилки, но превосходит их по маневренности и работе в ограниченном пространстве.

Двухдисковая роторная косилка

Для скашивания толстых стеблей, травы, зерновых культур, мелких кустарников на больших площадях чаще всего используется 2-дисковая косилка. Он хорошо работает на ровной поверхности без препятствий, таких как деревья, ямы, холмы и заборы. Он менее эффективен на пересеченной местности и более сложен в обращении, но фермеры также используют его на небольших участках, обочинах дорог и склонах с небольшим боковым уклоном и крутизной.

Скошенная трава равномерно укладывается в отдельные ряды, сушится естественным образом и собирается.

Роторная косилка “Заря” с 2 дисками производства ОАО “Калужский двигатель” используется для почвофрезы “Нева”.

Принцип работы косилки для почвоуборочного комбайна “Нева” прост.

На дисках расположены 4 лопасти, которые закреплены штифтами. Когда диски вращаются относительно друг друга, возникает центробежная сила, которая толкает лопасти друг от друга. Режущие ножи работают до тех пор, пока работает двигатель механической почвофрезы.

Косилочный брус с 2 дисками значительно увеличивает площадь валка. В случае с Zari это 80 см, что является отличным показателем.

Высота скашивания травы регулируется с помощью специальных салазок.

Культиватор “Заря” для Невы имеет такие характеристики:

Размеры машины – 810x930x780 мм.
Вес – 33 кг.
Рабочая ширина – 800 мм.
Рабочая скорость – 2,87 км/ч.
Высота среза – до 1000 мм.
Производительность – 0,2 га/ч.
Скорость вращения режущего ножа – 2370-2635 об/мин.
Регулируемая высота стрижки – 3-10 см.

Недостатки ротационного навесного косильного устройства “Заря” следующие:

Необходимость тщательной проверки устройства перед вводом в эксплуатацию. Неправильно установленные лезвия могут привести к повышенной травматичности.
Постоянная проверка движений.
Существование ограничений на покос травы. Он должен быть длиной до 1 метра и находиться в вертикальном положении.

По отзывам пользователей, косилка “Заря” отличается качеством, надежностью и безотказной работой.

Виды косилок для мотоблоков Нева

На сегодняшний день на рынке представлено всего два варианта косилок для мотоблока: роторная и сегментная. Они отличаются принципом работы и кошения травы. Давайте более детально рассмотрим этот вид навесного оборудования на примере работы в комплекте с мотоблоком Нева.

Виды косилок для мотоблоков

Сегментная косилка

Сегментная косилка представляет собой широкую конструкцию, внизу которой установлено два ряда лезвий в форме треугольника.

Они двигаются в горизонтальной плоскости и срезают траву. Это очень простое приспособление, которое приводится в действие при помощи ремня привода.

В итоге получается широкий, ровный и аккуратный скос травы.

Однако это преимущество является и недостатком. Такой вид косилок предназначен исключительно для работы на ровных поверхностях.

На видео выше продемонстрирован пример работы сегментной косилки к мотоблокам.

Роторные косилки

Это более практичный и удобный для работы вариант оборудования.

Роторная косилка производит скос травы при помощи ножей, которые вращаются на нижней части.

Ножи в таком случае немного выступают за корпус и позволяют производить безопасный скос травы, при этом сразу же формируют «волки».

Компактность модели позволяет работать даже на неровных поверхностях.

Официальным заводом-производителем мотоблока Нева предлагается один вариант косилки – роторная модель КР-0,5.

Роторная косилка КП-05

Официально КП-05 выпускают в СПб на заводе “Красный Октябрь”. Модель является официальной к мотоблоку «Нева» МБ-1 и МБ-2. Точных аналогов на рынке найти невозможно, но встречаются похожие косилки с низким качеством. Многолетний опыт и передовые технологии позволили производителю разработать оптимальную, функциональную и небольшую роторную косилку КП-05.

Вес у техники меньший, чему у модели «Заря», поэтому КП-05 удобна для дачников и аграриев с небольшими личными участками. Справляется с любыми остатками культурных растений, кустарником, жесткой и густой травой. Мощность у крохи достаточная, чтобы справиться с жесткой растительностью.

КП -05 используют на неровной поверхности, так как рабочий орган в виде большого диска, легко подстраивается под любые неровности. Не боится косилка небольших камней и веток. Вокруг диска располагается металлический кожух, который защищает оператора от мелких частиц камней и растительности.

Характеристика КП-05 для мотоблока «Нева» МБ-1 и МБ-2 и цена в таблице:

Роторная косилка КР-05 Нева

Встречаются различные варианты навесных косилок для мотоблоков Нева. Они различаются своей конструкцией. Одна из популярных версий конструкции – роторная. К этому типу относится роторная косилка КР-05 Нева. Ее можно классифицировать как универсальную косилку, поскольку она может применяться на любом ландшафте и на различных растениях. К примеру, модель отлично справляется с неровным грунтом и легко преодолевает препятствия благодаря компактной форме корпуса, в которую заключен всего один диск.

Помимо компактного корпуса роторная косилка КР-05 Нева обладает надежной защитой, которая позволяет безопасно для оператора использовать инструмент, а также систему легкого монтажа на мотоблок. Крепления имеют стандартизированную форму, отчего установка косилки происходит максимально быстро и без проблем. При установке не требуется использование дополнительных кронштейнов или редукторов. Общий вес устанавливаемой конструкции составляет 30 кг, однако для такой модели комбайна как Нева, такой вес не является критическим.

Роторная косилка КР-05 Нева также имеет высокую производительность, которая составляет от 2 до 4 км/ч в зависимости от сложности обрабатываемого участка.

Роторная косилка КР-05

Виды конструкций

Косилки к мотоблокам не отличаются разнообразием. Можно выделить 3 основных разновидности, у каждой есть свои особенности, поэтому стоит разбираться в них, подобрать вариант для себя. Кроме того, надо учитывать сложность сборки, если опыта мало, то лучше всего выбрать то, что проще всего сделать в домашних условиях.

Сегментные модели

Одно из самых простых решений. Отличаются компактными размерами, что упрощает установку, снятие с мотоблока, с работой справится один человек. Ставят ее как спереди, так и сзади. Как показала, практика, передний вариант расположения намного удобнее и безопаснее, при управлении не нужно постоянно смотреть под ноги. Особенности такие:

На раме установлены две металлические планки. На них закреплены зубцы треугольной формы, для улучшения работы на краях делаются мелкие насечки.
При включении косилки двигаться начинает только верхняя планка, нижняя закреплена неподвижно. Срезание травы осуществляется по принципу ножниц, так как ножи двигаются вправо-влево.
Небольшие размеры делают этот вариант маневренным. Им удобно работать на участках со сложным рельефом, на склонах, около зданий.
Опираться конструкция может на колесики или простейшие металлические салазки, закрепленные по краям. Они должны быть регулируемыми, чтобы подстраиваться под участок, изменять высоту скашивания.
Система хорошо справляется даже с толстыми стеблями сорняков, а также с высоким сухостоем. Она подходит для покоса травы при заготовке сена, так как не портит стебли, они аккуратно укладываются на землю. Но для работы на невысокой мягкой траве это не лучшее решение.
Система достаточно надежна, почти никогда не ломается, требует минимального обслуживания. Единственное, за чем нужно следить – острота ножей, от этого во многом зависит качество работы.

Совет!

При всей свой простоте и компактности этот вариант сложен в изготовлении. Если нет опыта в металлообработке, сборке оборудования в мастерской, проще подобрать другое решение.

За счет независимого крепления работу легко остановить, отключить оборудование в любой опасной ситуации. При использовании вибрация от косилки не передается на мотоблок, пользоваться ей комфортно и легко из-за небольшой массы.

Роторные варианты

Эту разновидность используют на разных моделях мотоблоков. Иногда ее продают в комплекте с техникой, но чаще покупать надо отдельно, цена не самая маленькая. Модели называют дисковыми, так как главные рабочие элементы имеют такую форму, размер зависит от ширины обработки. Особенности:

На раме закреплены два диска, в которых стоит по несколько лезвий. Их не видно, когда оборудование не работает, но при вращении они под действием центробежной силы выдвигаются.
За счет того, что диски движутся навстречу друг другу, скошенная трава, либо сорняки складываются в аккуратный покос. Этим вариантом удобно заготавливать корм для животных.
По типу крепления роторной косилки к мотоблоку различают навесные, полунавесные, прицепные. Первый вариант обычно весит немного, остальные на порядок тяжелее.
Располагаться может спереди, сзади, либо сбоку от мотоблока. Все зависит от модели техники, а также конструкции, через которую усилие передается от двигателя к косилке.
При выборе учитывать мощность мотора, площадь, которую надо обрабатывать. Чем она больше, тем шире должна быть рабочая часть.

Роторные косилки просты в обслуживании, нужно время от времени смазывать подвижные соединения, заменять ножи по мере износа

Важно предварительно осматривать участок, чтобы там не было камней или металлических предметов. Диски вращаются очень быстро, при попадании подобных элементов могут сильно повредиться

Косилки-повозки

Отличаются тем, что размещаются на колесах. При работе можно сидеть, что существенно упрощает процесс. Этот вариант называют косилка-мульчер, так как оборудование не только скашивает траву и сорняки, но и измельчает зеленую массу, чтобы потом не было необходимости убирать остатки. Особенности такие:

Присоединяется сзади. Представляет собой одноосную конструкцию с сиденьем, рабочая часть должна подниматься и опускаться, так можно передвигаться до участка без опасности повредить нож, а также другие узлы.
Корпус закрыт, чтобы измельченные остатки не разлетались вокруг. Он выполняет функцию защиты, так как если попадет камень, он вылетает с большой скоростью и может нанести травму.
Рабочий элемент – двусторонний нож, закрепленный на оси, вращающийся с большой скоростью.
Подключать проще всего через ремень, но иногда используют вал отбора мощности.

Техника безопасности при работе

При использовании навесных косилок нужно четко придерживаться правил безопасности, в частности:

Перед началом использования строго проверяются все соединения.
Запрещается находиться перед режущим агроапапаратом при использовании техники.
Каждые три-четыре часа необходимо перепроверять закрепление гаек и ременую натяжку.
Не стоит превышать рабочую скорость – спешка отрицательно отразится на качестве исполнения.
При транспортировке нужно отключать привод.
При любой неисправности продолжать работать запрещено. Продолжение эксплуатации в данном случае может привести к травмированию косильщика и к серьезной поломке агрооборудования.
Все обслуживающие действия проводятся исключительно при выключенном моторе.
При перемещении и подъеме техники стоит избегать задевания режущих сегментов агроаппарата.
Заключение Теперь вы знаете, какие бывают современные мотоблочные косилки, и понимаете, как правильно и для чего их можно использовать.

Принцип работы

В данном конкретном случае, мы берем во внимание косилки, предназначенные для агрегации с мотоблоком «Нева», который является крайне популярным у многих фермеров. Это обусловлено, прежде всего, тем, что модель данной марки показывает очень приличные характеристики своей работы на протяжении не одного года и в любых погодных условиях

Технический аспект

В конструкцию косилку входит опорное колесо и несколько дисков с режущими элементами. Как только начинает свое движение это опорное колесо, то в действие приходят и ножи на дисках.

Вообще, вся конструкция косилок для мотоблоков выглядит не очень притязательно, что отнюдь не говорит о недостаточной эффективности работы с ними. Как правило, в зависимости от комплектации, косилка оснащена одним колесом, несколькими металлическими брусами, соединенными в опорную раму и режущей системой, которая скашивает траву.

При выборе агрегата стоит уделять внимание нескольким его характеристикам:

высота скашиваемой травяной поверхности;
обрабатываемая площадь, т.е. количество гектаров, которые сможет скосить косилка в определенный срок, к примеру, в сутки;
частота вращения ножей на дисках.

Особенности работы

Помимо этих характерных данных, косилки разделяются на роторные и сегментные, которые отличаются между собой не только внешним видом и конструкцией, но и технологическими характеристиками.

Косилка роторного типа

Данное оборудование может применяться для подстригания лужаек, а также для срезания свежего травяного покрова на сено

Однако стоит принять во внимание, что подобная сенокосилка высокую растительность срезает, а низкую траву просто мелко дробит. Работу оборудования можно увидеть на этом видео

Основными рабочими элементами устройства являются ножи, которые посредством шинки устанавливаются на рабочих дисках. Косилка приводится в действие посредством вала отбора мощности, а скольжение осуществляется за счет вращения нижних дисков.

Чтобы изготовить раму роторной косилки своими руками можно использовать старые металлические уголки или металлолом, который наверняка имеется в хозяйстве у каждого умельца. В целях экономии времени для ножей можно воспользоваться тракторным ротором. Однако, в таком случае, для улучшения тяги и эффективности желательно уменьшить длину ротора от двух до четырех сантиметров, в зависимости от мощности используемого агрегата.

Роторная косилка своими руками

Для изготовления ротора нужно из листа металла сделать 2 круглых пластины диаметром 390 мм или воспользоваться для этих целей дном от ненужной жестяной бочки от машинного масла. Ровно посередине этих кругов приварить ножки, с помощью которых будет происходить вращение. Сварное соединение необходимо делать прочным.

Для нижней опоры можно взять диск от лущильника, но его диаметр не должен быть более 450 мм. Для осевого вала может быть использована труба диаметром не превышающим 30 мм, и еще понадобятся подшипники №180, 106. На ней сделать отверстие для крепления нижнего подшипника, а второй подшипник устанавливается на шкиве. На ось надеть приспособление с ножами, после чего сваркой прикрепить шкив к валу. Вращение рабочих дисков будет осуществляться при помощи двух подшипников.

Такая модификация имеет захват 1100-1150 мм и скорость вращения 1500 об./мин. Всю конструкцию косилки требуется смонтировать на шасси, сваренное из стального уголка. Для безопасности работы обязательно нужно установить на самодельное устройство защитный кожух. Для упрощения конструкции можно сваркой закрепить нижние диски роторной косилки на раме.

Важно! Если отсутствует определенный опыт проведения таких работ, то лучше поручить сварочные работы опытному специалисту. Эта самодельная косилка в состоянии срезать растительный покров со скоростью 8-12 км/ч

При высокой скорости трава получается более измельченной, а при низкой – целостней. Подобное оборудование роторного типа может срезать растительность 60-80мм и применяется не только для скашивания травы, но и для уборки приусадебного участка от сорняков

Эта самодельная косилка в состоянии срезать растительный покров со скоростью 8-12 км/ч. При высокой скорости трава получается более измельченной, а при низкой – целостней. Подобное оборудование роторного типа может срезать растительность 60-80мм и применяется не только для скашивания травы, но и для уборки приусадебного участка от сорняков.

Инструмент и материалы

сварочный аппарат;
крепеж;
металлический уголок;
дно старой металлической бочки;
восемь режущих пластин;
колесная ось;
два колеса.

Лучшие модели снегоуборщика для мотоблока

Сегодня в продаже можно найти около 10 разных моделей навесных снегоуборщиков. В основном китайского, российского и белорусского производства. Предпочтение отдается российским и белорусским производителям. В наших странах реальные зимы, в условиях которых используется такое оборудование. Разработчикам эти условия хорошо известны.

На снимке ниже лучший снегоротор для мотоблока — СМБ НЕВА (СМ 0,6) с зубчатой спиралью шнека (ротора). Такая форма позволяет убирать плотный, слежавшийся снег.

Включение ротора в работу производится с ручки мотоблока. В комплект поставки входит тяга и ручка включения, которые монтируются на рукоятке самого мотоблока.

Пазы на креплениях салазок имеют большой ход, что позволяет регулировать глубину захвата снега со значительной амплитудой.

Характеристики:

ширина захвата 64 см;
высота убираемого слоя снега 25 см;
выброс снега в сторону до 10 м;
вес 47,5 кг;
длина 65 см, ширина 65 см, высота 79 см.

Совместим со всеми мотоблоками марки НЕВА. Для установки на НЕВА МБ1 требуются дополнительные детали. Также совместим с большим множеством других моделей мотоблоков, описанными выше.

На видео показано: как собрать снегоуборщик СМ-600Н для мотоблока. Он подходит для моделей мотоблоков: Нева МБ2, МБ23, Ока, Caiman.

Для примера ещё один навесной агрегат для мотоблока Салют:

ширина захвата 50 см;
высота убираемого снега 17 см;
вес 60 кг;
длина 60 см, ширина 64 см, высота 82 см.

В сравнении с первым вариантом, высота и ширина захвата меньше. Это снижает производительность агрегата, но дает возможность использовать агрегат на мотоблоках с меньшей мощностью двигателя.

Модель «Салют 100» оснащена стандартным двигателем «Лифан 168-F-2B», который можно встретить и на других моделях. Мощность такого двигателя 6,5 л.с., что близко к минимальной, до которой можно использовать такие навесные снегоуборщики.

В принципе, можно поставить маленький ротор и на маломощный культиватор, но он будет работать больше как детская игрушка, а не эффективный агрегат.

Кроме описанных роторных уборщиков, сегодня в продаже есть подобное по устройству навесное оборудование, где вместо металлического шнека стоят круглые щетки с жестким ворсом.

Это универсальное средство подходит как для уборки мусора, листвы, так и снега с дорожек и тротуаров. Главное отличие от роторного уборщика – более простая конструкция, нет дополнительных лопастей и вертикальной трубы для выброса снега. Все, что попадает под щетку, просто отметается в сторону. Для этого есть регулировка положения щетки под нужным углом.

В итоге, можно значительно расширить возможности своего мотоблока и использовать его не только для сезонных работ на земле

Важно выбрать качественное и совместимое навесное оборудование, подходящее не только по креплениям и приводу, но и по мощности двигателя

Роторные сенокосилки и цена на них

Роторную косилку рекомендуем купить аграриям, которым необходимо косить сухостой диаметром менее 100 мм, густую растительность или жесткие остатки подсолнечника или кукурузы. Но справится роторная модель и с уходом лужайки или небольшим участком в саду. Агрегатируется к приводу мотоблока Нева спереди или прицепным методом. Прицепные мульчируют траву, поэтому не подходят для аграриев, которым необходима заготовка травы на сено.

Работа роторной косилки осуществляется от ременного вала мотоблока. Подходит к мотоблокам «Нева» на бензиновом и дизельном ходу, как на видео. Для крепления к последним в комплектацию входит специальный переходник. Среди различных роторных косилок для «Нева» выделяются калужская «Заря» и питерская КР-05. В зависимости от модификации на роторных косилках 1-2 рабочих дисков, у КР — 05 рабочий орган 1, «Заря» имеет 2 диска. На диске при помощи подвижного шарнирного соединения закреплены 4 ножа. Подвижный шплинт при движении диска позволяет ножам под воздействием центробежной силы развернуться и они срезают траву. У «Зари» диски вращаются навстречу друг к другу, ширина обработки лужайки больше. Расположена конструкция роторной модели на специальных салазках, они позволяют простым движением регулировать высоту среза травы. Скошенная растительность ровными валами распределяется по две стороны и ее легко собрать вилами.

Работать с роторной косилкой просто, но раз в сутки необходимо раскручивать угловые соединения и промазывать шестерни литолом или машинным маслом. Прослужит техника при должном уходе дольше.

Рассмотрим популярные сегментные модели для мотоблока «Нева» подробнее на видео и фото. На видео ниже можно увидеть, как работает техника на поле и вдоль дороги.

Роторная «Заря»

Официальный производитель роторной косилки «Заря» — «Кадви» — находится в Калуге. Но на рынке много самодельных и китайских моделей, выполненных по схемам производителя “Калужский двигатель”. Внешне они отличаются только по цвету — у калужской «Зари» он ярко-красный, как на видео. Но это не основное отличие. У китайских качество хуже, так как для изготовления используют низкокачественный материал.

Официальная «Заря» для мотоблока «Нева» показала себя в использовании хорошо. Китайские и самодельные косилки всего лишь подделки, хотя и среди них можно найти модели приемлемого качества.

Характеристика сенокосилки «Заря» для мотоблока «Нева» и цена на аналоги и лицензионную технику в таблице:

ТХ «Заря»	Показатели
Производительность	0,2 га/час
Максимальная скорость	2-4 км/час
Ширина захвата	800 мм
Скорость вращения рабочих органов	2000-2400 об./мин.
Максимальная высота скашиваемой травы	100 см
Вес техники	35 кг
Цена на официальную модель/китайские аналоги	12 500/11 700 руб.

Купить дешевле можно напрямую у производителя в Калуге. Розничная цена выше на 10-15% и купить выгоднее оптом. Запасные части от отечественной модели подходят ко всем китайским аналогам, поэтому, в некоторых случаях, можно не переплачивать. Цена на б/у технику начинается от 5 000 руб., но не советуем приобретать технику старше 10 лет.

Роторная косилка КП -05

Роторная косилка КП-05

Характеристика КП-05 для мотоблока «Нева» МБ-1 и МБ-2 и цена в таблице:

ТХ КП-05	Показатели
Производительность	0,15 га/час
Максимальная скорость мотоблока при работе	2-4 км/час
Ширина захвата	560 мм
Скорость вращения рабочих органов	2300-2500 об./мин.
Максимальная высота скашиваемой травы	100 см
Вес техники	30 кг
Цена на официальную модель	14 500 руб.

Роторная косилка Заря для мотоблока Нева

Совершенно иную конструкцию имеет роторная косилка Заря для мотоблока Нева. Она снабжена не одним косящим диском, а сразу двумя, что значительно увеличивает площадь покоса (захвата травы). У данной модели она составляет целых 80 см, что при габаритах мотоблока Нева – отличный показатель.

Однако такая конструкция также имеет и свои минусы. По той же причине устройство может работать исключительно на ровных участках поля, огорода или сада. Тем не менее, она отлично служит благодаря надежной конструкции. Хорошее качество оригинального продукта в сове время вызвало особый спрос на рынке, в результате чего появились низкопробные подделки косилок этой марки, соответственно, при выборе именно этой модели стоит обратить на качество сборки и используемые материалы.
Скорость работы устройства находится в пределах 2-4 км/ч. При этом накладываются некоторые ограничения на скашиваемую траву. Она должна быть не высокой, высотой примерно до 1 метра.

Наибольшая производительность в работе добивается при условии, что трава не спутанная и прямостоячая. Но проводить покос можно и в несколько этапов. Такая функция доступна благодаря использованию салазок, которые регулируют высоту, на которой проводится срез травы. Не стоит забывать и о качественных смазочных материалах.
Работа с такой косилкой требует аккуратности, контроля движений и тщательной проверки конструкции перед запуском, т. к. ненадежное крепление ножей в этой конструкции может стать причиной повышенного травматизма.

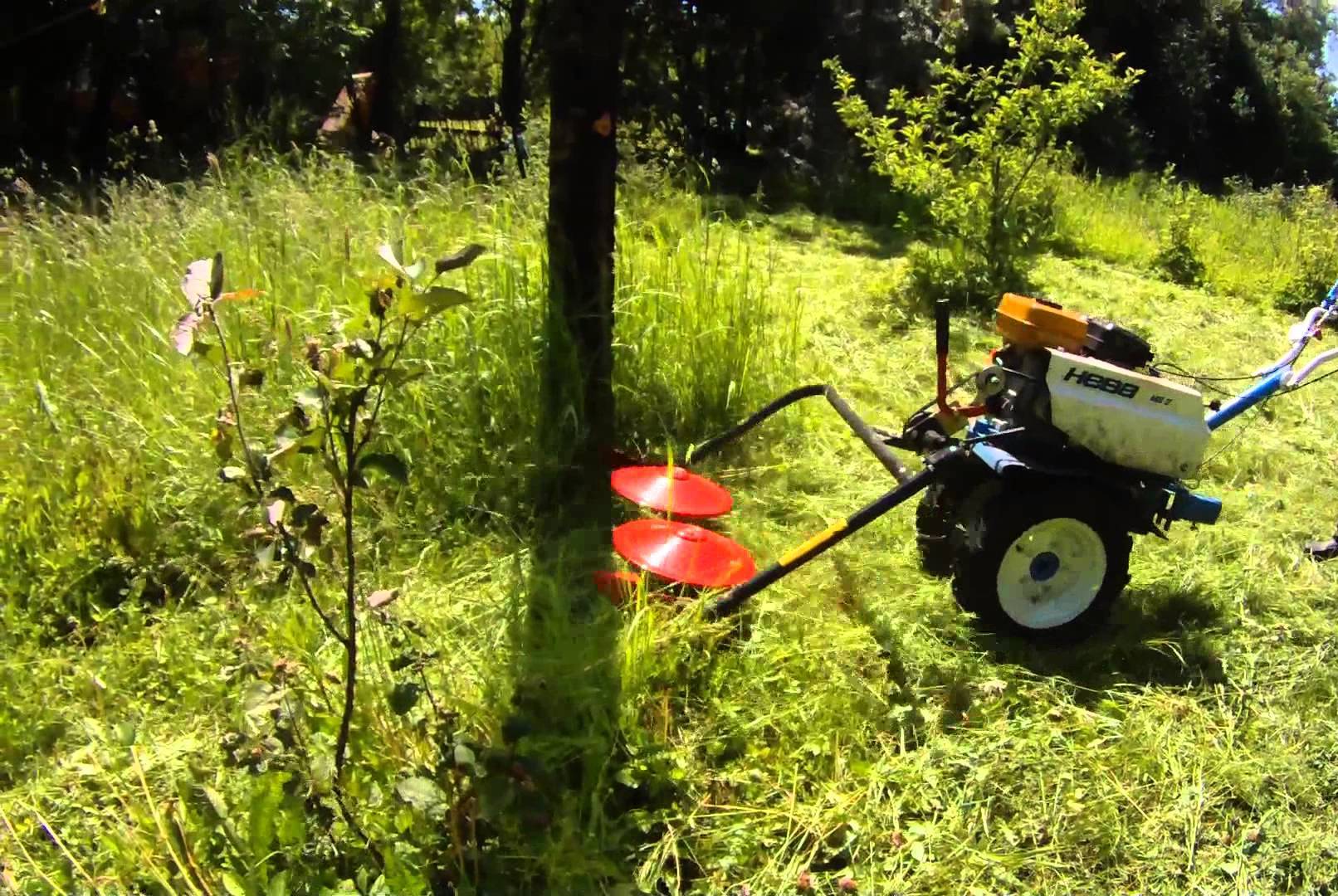

Роторная косилка Заря в работе
