Как сделать универсальный ручной роторный культиватор своими руками

Как сделать культиватор из бензопилы

Возможности самодельного мотоблока, сделанного из бензопилы, широки: рыхление твердой земли, устранение лишних растений, окучивание рядов посадок. Мощный инструмент в основе культиватора позволяет работать быстро, продуктивно. Для данного варианта самодельного мотокультиватора понадобится:

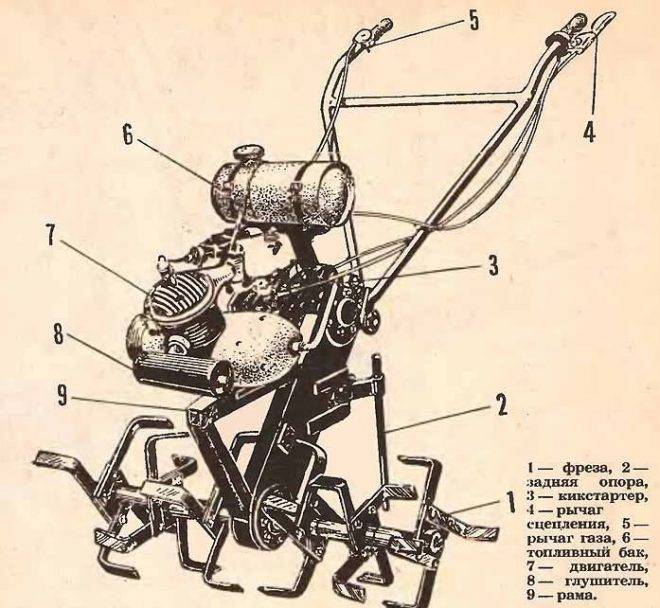

Устройство культиватора из бензопилы

• мотор бензопилы;
• цепь;
• стартер;
• глушитель;
• бензобак;
• колеса;
• вспомогательные крепежные элементы.

После подготовки частей для изготовления мотокультиватора своими руками происходит монтаж деталей агрегата: рекомендуется применение сварки или болтов с целью соединения деталей. Сначала изготавливается самодельная прямоугольная рама с пластинами, расположенными поперечно. Сзади агрегат также должен иметь пластину, на ней – крепежи для двигателя.

Бензобак и двигатель самодельного культиватора прикрепляют на разном уровне – бак находится выше. Спереди устанавливают промежуточный вал. Еще один важный элемент при создании культиватора – монтаж цепи на редуктор, которая идет к ходовому и промежуточному валу.

Видео по теме: Культиватор своими руками

Публикации по теме

Какой из видов культиваторов купить для дачи

Как сделать прицеп к мотоблоку своими руками

Мотоблок «Нева» и навесное оснащение

Как правильно выбрать готовый культиватор в магазине

Процесс выбора такого технически сложного изделия, как сельскохозяйственный культиваторне вызывает затруднений, но требует обязательного учёта следующих нюансов:

• параметры мощности бензиновых моделей выражаются в лошадиных силах, а электрических – в кВт;
• стандартный интервал показателей мощности, вне зависимости от типа двигателя составляет 4-8 л.с, но оптимальной и наиболее экономичной является мощность в 6,0-6,5 л.с.
• значение ширины захвата определяется расстоянием между крайней слева и крайней справа фрезой, но в любительских моделяхограничивается 85 см.
• наличие в рабочем органе оборудования четырех и более фрез делает возможным выполнять изменение ширины захвата в сторону уменьшения и увеличения;
• в средне-статическом механизме значение глубины обработки грунта чаще всего составляет 330 мм, но при необходимости можно выбрать более или менее продуктивные модели;
• значительная часть маломощных и легких моделей оснащается одной стандартной передачей, что позволяет осуществлять движение вперед, а небольшое усилие помогает выполнить разворот агрегата в нужную для проведения работ сторону;
• на более тяжелых моделях наличие заднего хода – необходимость, позволяющая придать тяжелому оборудованию нужное направление;
• двигатель может быть в двухтактном и четырехтактном исполнении, что оказывает непосредственное влияние на мощность сельскохозяйственного оборудования.

Виды культиваторов ручного типа

Использование ручного культиватора необходимо, если вам нужно обработать на даче клумбы, теплицы, альпийские горки, участки между кустами и деревьями. По назначению приспособление бывает для огорода и для комнатных растений. В зависимости от конструктивных особенностей выделяют следующие варианты:

• ротационный;
• рыхлитель;
• корнеудалитель;
• картофелекопатель;
• плоскорез.

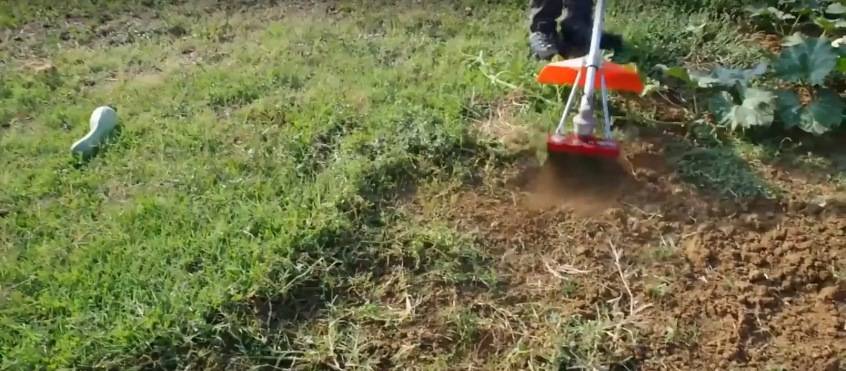

Ручной культиватор в работе Ручные культиваторы для огорода имеют массу преимуществ. К ним относятся:

• простота использования;
• доступная стоимость;
• малые габариты;
• небольшой вес;
• отсутствие необходимости в техобслуживании, т.е. смазке, заправке топливом;
• аккуратность срезки сорняков;
• возможность обработки труднодоступных и деликатных мест на даче;
• широкий перечень выполняемых работ;
• более высокий уровень безопасности по сравнению с мото- и электроприборами.

Не лишены ручные агрегаты для дачи и недостатков. Их минусами являются:

• низкая производительность, поэтому они не пригодны для выполнения задач на больших участках;
• устарелость по сравнению с современными самоходными агрегатами;
• необходимость замены дисков в ротационных конструкциях;
• низкая эффективность на твердых грунтах, целине;
• необходимость применять физическую силу, поэтому для обработки участка может потребоваться большой труд.

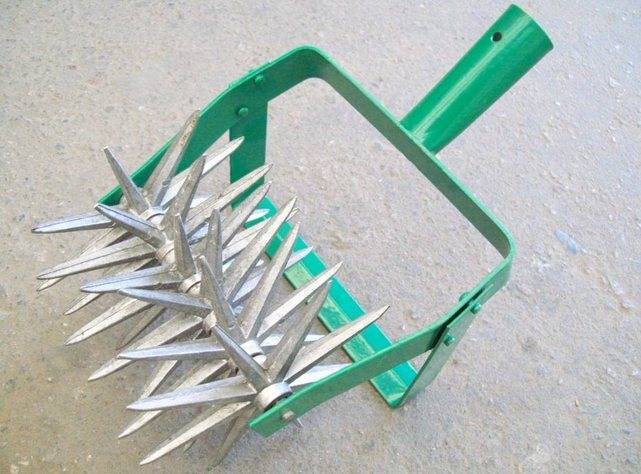

Ротационный

По-другому такой рыхлитель земли называется звездочным. Он работает за счет небольшого вала с дисками-звездочками. Грунт захватывается острыми зубцами режущего механизма, после чего приподнимается и выворачивается. Так одновременно происходит перекопка с прополкой. Дополнительно культиватор снабжается регулируемой ручкой. Звездочная конструкция удобна для обработки в труднодоступных местах. Часто в комплект входит насадка-нож для сорной травы.

Рыхлитель

Эта версия ручного культиватора лишена каких-либо механизмов. Конец приспособления дополнен 3-5 зубчиками с плоскими пластинами. Они могут врезаться глубоко в почву. Чтобы взрыхлить землю, нужно потянуть культиватор на себя. Если опустить конструкцию с силой, то можно пробить плотную корку, возникающую после обильных осадков или трамбовки. Рыхлитель может быть обычного размера для дачи или миниатюрным с короткой рукояткой для комнатных растений.

Корнеудалитель

Имеет вид шеста с изогнутыми по спирали и продолговатыми пальцами-зубцами на конце. Таким культиватором можно точечно и быстро удалить корешки сорняков и прочих ненужных на участке растений. Он подходит и для рыхления грунта, выкапывания в нем ямок для рассады. При этом такой тип приспособления не повредит структуре почвы, перемешивая плодородный состав. С его помощью можно придать участку красивый и ухоженный вид.

Картофелекопатель

Традиционно для выкапывания картофеля сельские жители применяют вилы. Небольшая модификация их конструкции превращает такой инструмент в простой, но удобный ручной культиватор. Вилы у него загибаются под углом 30-50 градусов к земле, а вместо черенка используется металлическая труба, имеющая горизонтальную рукоятку. Картофель выкапывается путем втыкания культиватора в почву возле куста, поворота вокруг оси и наклоном рукоятки до извлечения картофеля.

Плоскорез

С помощью такого культиватора можно срезать корни сорняков и произвести взрыхление. Такое приспособление не переворачивает верхний слой, благодаря чему не нарушается структура почвы, но повышается урожайность. Ручной плоскорез – это несколько заостренных плоских ножей или пик, которые закреплены на вертикальные стержни из арматуры. При движении пики или ножи способны уйти на глубину до 10-20 см, подрезав верхний пласт.

Культиватор для мотоблока своими руками чертежи. Ручной культиватор своими руками

Простейший вариант изготовления культиватора в домашних условиях. Это небольшая конструкция, возможностей которой хватит на захват полосы шириной 20 см. Основу приспособления составит ручка в виде металлической трубы диаметром 2,4 см. Длина элемента подбирается специально под рост пользователя. На нижней части трубы необходимо установить прочную ось из дерева. К ней и будут крепиться обрабатывающие органы. Несмотря на простоту конструкции, самодельные ручные культиваторы могут дополняться колесами. Их можно вырезать из металлического листа толщиной 0,3 см и зафиксировать с помощью гаек.

Есть и другой вариант конструкции, предполагающий основу в виде ленты из пружинистого металла. В данном случае параметры заготовки должны быть следующими: длина – 5 см, ширина – 2 см, и толщина – примерно 2 мм. К этой части крепится деревянная ручка, посредством которой будет осуществляться обработка. Лента подвергается сгибам, поэтому ей можно придать форму петли, после чего сделать двухстороннюю обточку краев напильником. По диаметру петля может быть любой, этот параметр рассчитывается исходя из площади огорода.

Дополнительные работы

Так как внутренний диаметр звездочки от мопеда «Карпаты» больше диаметра вала, для монтажа первого устройства используется следующая технология:

• в звездочку устанавливается шайба (внутренний диаметр 16 мм);
• чтобы изделие было расположено по центру звездочки, применяется измерительный циркуль;
• место, где соприкасается шайба со звездочкой, промазывается суперклеем, затем конструкция обваривается способом прихватки, предварительно рекомендуется сделать проварку в 4 точках, потом шайба приваривается к звезде по всему контуру;
• на вал накручивается гайка на 16;
• монтируется шестеренка;
• сверху приваривается вторая шайба;
• накручивается гайка на 16, приваривается к шайбе;
• звездочка демонтируется;
• гайка откручивается;
• звездочка переворачивается и повторно накручивается на вал;
• к шайбе накручивается и приваривается гайка.

С помощью вышеописанной технологии получилась звездочка, зажатая 2 шайбами. К последним элементам привариваются 2 гайки. Чтобы конструкция была жесткой, потребуется 2 полосы (длина 80х100 мм). Отрезки привариваются к обоймам.

Полученная конструкция соединяется дополнительным отрезком. Ее приваривают к основному устройству с помощью сварочного аппарата и профильной трубы.

Самодельный аппарат изготавливается с учетом следующих факторов:

• культуры, произрастающие на обрабатываемой земле;
• структура почвы;
• энергоемкость и производительность агрегата.

Если земельный участок состоит из нескольких маленьких зон, тогда изготавливается легкий культиватор. Для обработки земли большой площади используют технику среднего класса.

Вариант #3: дисковый роторный культиватор

Делать своими руками роторный культиватор совсем непросто. Тут нужны и специальные навыки и хорошая физическая подготовка. Если все перечисленные качества у вас в наличии, можно попробовать соорудить этот инструмент, который будет значительно эффективнее всех предыдущих. С его помощью можно не только культивировать, но и бороновать землю, ловко разбивая большие комья.

В составе дискового роторного культиватора: 1 — диск, 2 — ось. 3 — втулка, 4 — скоба большая, 5 — скоба малая, 6 — шток, 7 — труба, 8 — ручка

Рабочими органами этого культиватора являются выпуклые диски, которые должны быть приварены к втулкам, надетым на ось. Осевые концы закрепляются шплинтами, которые фиксируются в большой скобе. После чего в верхней части этой скобы вырезается отверстие. В него закрепляются рукоятки с перекладиной. К маленькой скобе предстоит приварить шток длиной 25 см и диаметром 24 мм. В него ввинчивается стержень 16 мм диаметра. Часть стержня выступает над перекладиной.

Нужную сферическую форму диску в 4 мм толщиной придать не так-то просто. Для этого нужно уметь ловко управляться с молотком. Сильный и точный удар в центр диска преобразует его в чашу. Вот на эту-то работу и понадобятся основные физические усилия. Специальные гайки-барашки, находящиеся на перекладине, регулируют угол наклона сферических дисков относительно направления движения самого культиватора.

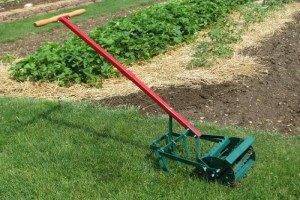

Маленький ручной культиватор своими руками

Этот вид самодельного инструмента дачники ласково называют «малыш».

Он подходит для небольших площадей, в том числе и для теплицы. Предельно легок и удобен в использовании. По виду напоминает массажер на ручке, только вместо маленьких шипов – острые клинья.

Для изготовления понадобятся:

• длинная ручка диаметром 24 мм. длиной, соответствующей росту земледельца или покупной черенок;
• массивная деревянная ось;
• 5 прочных тяжелых дисков диаметром около 150 мм. с отверстиями в середине и острыми шипами по краям. Их можно вырезать из металла самостоятельно.

1. На металлический штырь насаживаются и закрепляются диски.
2. К массивной деревянной или металлической оси крепится штырь с острыми дисками.
3. Конструкция надевается и крепко прикручивается к черенку или к ручке.

• удобно использовать на открытом грунте и в теплице;
• при желании можно снабдить мотором.

захватывает в глубину около 20 см. Учитывая утверждение микробиологов о том, что глубокое рыхление почвы убивает аэробные и анаэробные микроорганизмы, этот минус может считаться плюсом.

Культиватор для мотоблока Нева. Оборудования для вспашки земли

Чаще всего мотоагрегат покупают, чтобы использовать, как мотокультиватор для выполнения самых тяжелых работ на земле: осенней вспашки и культивации плодородного слоя. Благодаря очень большому вращающему моменту на выходе из редуктора мощности в 7-10 л.с. достаточно, чтобы в несколько заходов обработать даже суглинистые или солончаковые почвы.

Для восстановления структуры почвы производителем предлагаются для работы следующие варианты инструмента:

1. Плуг для мотоблока нева со сцепным устройством чаще всего оборудован стандартной или универсальной конструкцией сцепного устройства с рамой. Мотоблок позволяет распахивать грунт средней тяжести, корней и молодой поросли деревьев;
2. Культиваторы и фрезы для мотоблока «Нева МБ 2» позволяют более глубоко и тщательно вспушивать почву, рубить корни сорняков, превращать остатки растительности в мульчу, использовать мотоблок, как мультикультиватор.

Кроме одинарной конструкции, существуют парные плуги, позволяющие выполнять обработку парой режущих кромок с отвалом грунта в двух рядах, как на фото. Но работать с такими серьезными приспособлениями рекомендуют на мотоагрегатах «Нева МБ 23» или «Нева МБ23СД».

Не стоит рассчитывать распахать мотоблоком целинные почвы, средней тяжести грунт с большим количество корней и сорняка, как правило, «не по зубам» даже тяжелым мотоблокам МБ 23. Нева создавалась для работы на уже распаханном грунте. В этом случае прекрасно работают и фрезы, и культиваторы, и плуги.

На солончаках и глинистых почвах мощности вращения грунтозацепов и их веса не всегда хватает, чтобы вспахать уплотненный слой земли. Частенько зацепы наваривают дополнительными грузами, например, маховиками от грузовых автомобилей, что снижает центр тяжести мотоблока, делает его более устойчивым и утяжеляет его на 20-25 кг. Ширина одного колеса-грунтозацепа составляет 210 мм при диаметре в 460 мм.

С помощью насадки на мотоагрегат окучника можно достаточно удачно делать рыхление земли, как перед посадкой, так и для удаления сорняков в рядах между растениями. Но работать таким приспособлением достаточно сложно, требуется знание специфики настройки инструмента.

Вариант #3: дисковый роторный культиватор

Делать своими руками роторный культиватор совсем непросто. Тут нужны и специальные навыки и хорошая физическая подготовка. Если все перечисленные качества у вас в наличии, можно попробовать соорудить этот инструмент, который будет значительно эффективнее всех предыдущих. С его помощью можно не только культивировать, но и бороновать землю, ловко разбивая большие комья.

В составе дискового роторного культиватора: 1 — диск, 2 — ось. 3 — втулка, 4 — скоба большая, 5 — скоба малая, 6 — шток, 7 — труба, 8 — ручка

Рабочими органами этого культиватора являются выпуклые диски, которые должны быть приварены к втулкам, надетым на ось. Осевые концы закрепляются шплинтами, которые фиксируются в большой скобе. После чего в верхней части этой скобы вырезается отверстие. В него закрепляются рукоятки с перекладиной. К маленькой скобе предстоит приварить шток длиной 25 см и диаметром 24 мм. В него ввинчивается стержень 16 мм диаметра. Часть стержня выступает над перекладиной.

Поможем разобраться с выбором бензопилы STIHL 660 MS для дома.Обзор электроинструмента для работы и дома, отзывы об инструменте на сайте: OPilah.Ru

Нужную сферическую форму диску в 4 мм толщиной придать не так-то просто. Для этого нужно уметь ловко управляться с молотком. Сильный и точный удар в центр диска преобразует его в чашу. Вот на эту-то работу и понадобятся основные физические усилия. Специальные гайки-барашки, находящиеся на перекладине, регулируют угол наклона сферических дисков относительно направления движения самого культиватора.

Назначение

Машина «Докучаевская» ПРСМ-5 является навесным универсальным почвообрабатывающим агрегатом, который используется при возделывании зерновых (озимых и яровых) и технических культур для выполнения следующих обработок почвы: – предпосевной; – основной поверхностной; – лущения стерни. Она обеспечивает выполнение агротребований на полях с суглинистыми (легко-, средне- и тяжелосуглинистыми) почвами, имеющих уклон не более 8о, влажность почвы до 25% и твердость до 2,5 МПа. Глубина обработки при работе на полях, предназначенных под посев и находящихся под парами, может регулироваться от 0 до 15 см. Машина агрегатируется с тракторами 3-го тягового класса (Т150К, ХТЗ-160, ХТЗ-170, МТЗ-2112 и т.д.).

Культиватор для мотоблока

Культиватор для мотоблока Мотор Сич фото

Навесное для мотоблока, культиватор для мотоблока.

Культиватор для мотоблока, это навесное оборудование для обработки земли.

Культиваторы применяются для сплошной обработки почвы до посева и для обработки посевов, осуществляется рыхление, борьба с сорняками, влагосбережение, окучивание.

Отличие культиватора от плуга — культиватор выполняет рыхление без оборота пласта почвы.

Культиваторы состоят из культиваторной стойки и культиваторной стрелки фото.

Слева направо:

• плоскорежущая стрельчатая культиваторная лапа
• универсальная культиваторная лапа
• рыхлительная жёсткая культиваторная лапа
• рыхлительная пружинная культиваторная лапа

Стрелки культиваторных лап изготавливаются из стали марки 65Г, при заточке культиваторных стрелок нельзя перегревать металл.

Также можно и нужно культиваторную стрелку закалить,термообработать. Для закалки лапу нагревают до 820° (светло-вишнево-красный цвет каления), после этого стрелку охлаждают опуская в масляную ванну . После охлаждения, культиваторную стрелку отпускают, то есть, снова нагревают до 400° (серый цвет побежалости) и медленно охлаждают ее на воздухе.

После таких операций напильник не оставляет на культиваторный стрелках никакого следа и культиваторные лапы нормально выполняют свою работу по обработке почвы.

Культиватор: назначение и характеристика видов

Культиваторы являются очень удобными и востребованными сельскохозяйственными орудиями, используемыми для выполнения поверхностного рыхления почвы, а также уничтожения сорной растительности, внесения удобрений и нарезки борозд для оросительных мероприятий. В процессе выбора модели такого оборудования необходимо руководствоваться основными параметрами:

• рельефные особенности участка;
• полезную площадь участка;
• качественный состав и характеристики грунта;
• объём и критерии поставленных задач.

В зависимости от назначения различаются несколько основных видов сельскохозяйственных культиваторов:

• сплошная обработка почвы при предпосевной обработке грунта с одновременным выполнением боронования;
• междурядная обработка грунта и одновременная подкормка выращиваемых культур основными минеральными удобрениями;
• предпосевная обработка почвы, представленная рыхлением и послойным измельчением грунта, а также уничтожением сорной растительности, выравниванием и уплотнением почвы.

Оборудование также может классифицироваться в зависимости от действующих механизмов:

• электрическое оборудование, используемое на небольших по площади приусадебных участках. Работоспособность обеспечивается посредством электричества. Оборудование отличается небольшим весом, компактными размерами и отсутствием выброса вредных веществ в окружающую среду. К недостаткам можно отнести низкую мощность и малую мобильность;
• аккумуляторное оборудование, предназначенное для обработки грунта на небольших по площади участках. Отличием от электрических моделей является достаточная мобильность с сохранением небольших габаритов;
• бензиновое оборудование является наиболее популярным благодаря высоким показателям производительности. Такие агрегаты достаточно мощные, мобильные и удобные. Основные недостатки применения представлены выбросами вредных веществ в атмосферу, а также необходимость регулярно выполнять грамотное техническое обслуживание.

Еще одним достаточно популярным у владельцев загородной недвижимости типом садового оборудования, является ручной культиватор, представленный простой конструкцией в виде загнутых пальцев-крючков или металлических звезд, которые приделаны на металлический держатель. Такие самоделки позволяют дачникам быстро и достаточно легко обрабатывать почву, а для изготовления понадобятся правильные чертежи, немного времени и подручные средства.

Преимущества и недостатки

Некоторые начинающие садоводы, считают ротационные культиваторы устаревшими, предпочитая покупать более современные самоходные агрегаты. Однако такое утверждение не совсем соответствует истине.

Ротационные модели не показывают высокой производительности, зато они не нуждаются в техническом обслуживании (смазке, заправке топливом), соответственно получается значительная экономия финансов. Кроме того, они просты в эксплуатации, поэтому пользоваться ими могут люди преклонного возраста и маленькие дети.

Дачный ручной культивирующий агрегат

Например, одной из распространённых моделей является КР-3. Инструкция для ротационного культиватора КР-3 не нужна. Принцип действия мы уже приводили выше: упираем в землю и толкаем агрегат в нужном направлении.

Срезанные сорняки не растаскиваются по междурядьям, как это бывает при использовании самоходных аналогов.

Ротационные модификации ручного действия, могут применяться в труднодоступных местах, например, при облагораживании газонов и альпийских горок, для работы в теплицах. Говоря о достоинствах, нельзя не отметить доступность.

Цена на ротационные модели варьируется в пределах от 300 до 1 000 рублей, соответственно покупка не пробьёт брешь даже в скромном семейном бюджете.

Теперь о неприятном. Применение ротационных культиваторов на больших участках земли нецелесообразно. Для большого дачного участка лучше приобретать самоходные агрегаты. Расходы на горючее, с лихвой оправдают затраченные физические усилия.

Ручной культиватор не справится с обработкой целины. Изделия разработаны для работ на мягкой почве.

При этом культиватор может погружаться в грунт на глубину 12 сантиметров, поэтому можно повредить корневую систему растений. Если использовать ручной культиватор по назначению, он станет незаменимым помощником на приусадебном участке.

Это интересно: Розмарин — посадка и уход в домашних условиях

Как выбрать культиватор ручного типа

При покупке или самостоятельном изготовлении ручного культиватора основное значение придайте выбору конструкции. Полезные советы:

• Если требуется рыхление мягких почв, то отдайте предпочтение ротационному культиватору для дачи. Хорошо, если в комплект входит нож-полольник, который срезает траву и выворачивает ее корни из почвы.
• Так как твердая земля «не по зубам» ротационному приспособлению, выберите для ее обработки ручной культиватор-рыхлитель.
• Если ваш участок на даче сильно зарос, то привести его в порядок можно с помощью корнеудалителя. Им же можно разрыхлить почву.
• Для почвы в горшках и контейнерах подберите маленькую ручную модель с короткими ручками. Узкий мини-культиватор подойдет и для рыхления почвы на альпийских горках.

Применение ручного культиватора

Примите во внимание и некоторые другие критерии выбора. Подробнее о них:

ознакомьтесь с техническим паспортом изделия;
обратите внимание на прочность металлических частей, надежность их точек соединения;
возьмите агрегат в руки, чтобы попробовать отрегулировать длину ручки и убедиться, что вам просто и удобно держать устройство в руках;
оцените и массу конструкции, чтобы она не была слишком тяжелой.

Что представляет собой инструмент

Больше всего распространены ручные культиваторы, вес которых составляет не больше 20 килограмм, они компакты и имеют высокую производительность.

С помощью данного приспособления можно не только разрыхлить землю, но и удалить сорняки, а также вносить удобрения. Пригодится инструмент и в процессе ухода уже после посадки растений, с их помощью можно выполнять такие действия:

• окучивать грядки;
• прореживать;
• рыхлить почву между грядками.

Культиваторы оснащены фрезами, благодаря которым осуществляется их передвижение по участку, именно они и проводят рыхление. Помимо этого, он может иметь такие рабочие насадки:

• лапы для прореживания и рыхления почвы;
• носок для резки и рыхления;
• окучник для нарезания бороздок с целью последующего посева. Затем он поможет в процессе окучивания растений;
• диск игольчатый, он нужен, если почва покроется большой коркой;
• ножи подкормочные, они оснащены дозаторами, чтобы в почву можно было впрыскивать удобрения.
