Самоделки из бензопилы Урал: снегоход, самодельный снегоуборщик, лодочный мотор своими руками

Преимущества устройства

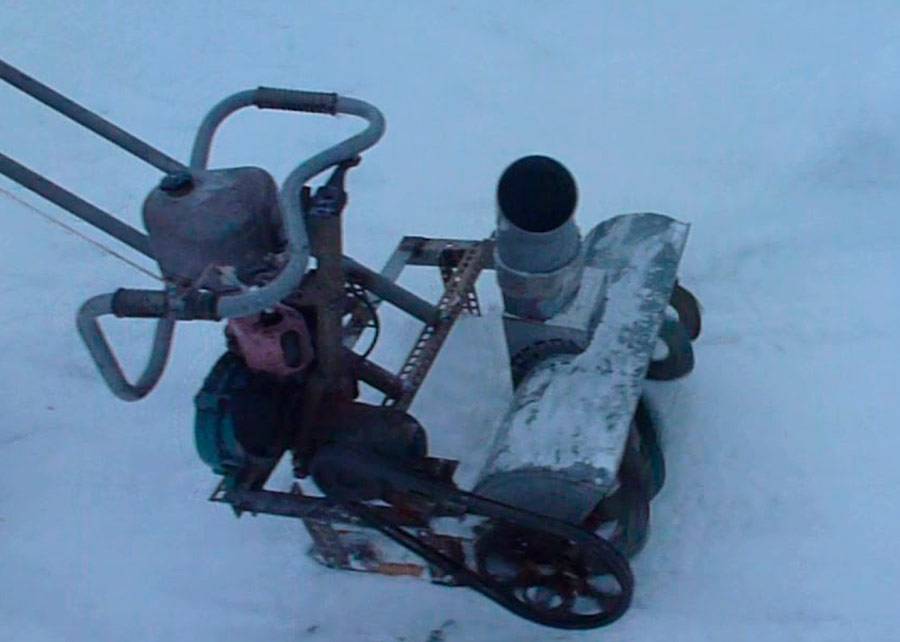

Самодельный снегоуборщик из бензопилы имеет несколько преимуществ. В частности, нужно отметить следующее:

минимум финансовых затрат — большинство деталей для сборки конструкции и инструментов можно отыскать в домашней мастерской, на даче или приобрести по доступной цене. По сравнению с заводскими снегоуборочными машинами самодельная модель будет иметь очень низкую себестоимость;
производительность — если правильно собрать изделие на основе подручных материалов, его функциональные возможности не будут отличаться от заводского аналога. А еще при желании ее можно всячески модифицировать, чтобы она имела еще больший потенциал.

Сборка снегоуборщика

Самодельная конструкция по уборке снега включает в себя несколько ключевых составляющих. В их числе:

двигатель;
колесная база;
бак;
карданный вал;
подшипники;
ведущая звезда.

Для начала нужно обеспечить прочное крепление конструкции. Мотор следует размещать строго по центру, чтобы не допускались неравномерные зачерпывания снега или перекосы. Его дополняют бензобаком, который для удобства прикрепляют к рулевой опоре посредством болтового соединения. От старого мотоцикла можно взять ручку газа с тросиком, что позволит без труда управлять дроссельной заслонкой мотора.

Для ковша потребуются квадратные трубы с параметрами 20 на 20 на 1,7 мм. На их основе нужно собрать раму, затем обтянуть ее оцинкованной сталью, чтобы ковш в будущем не ржавел или не гнил. Сталь должна иметь толщину от 5 мм во избежание механических повреждений. Металлические листы прикрепляются к раме алюминиевыми заклепками. Для более простого пользования конструкцией нужно приварить к ковшу металлическую пластину, которая позволит ему проще передвигаться по снегу. Пластина должна иметь размер до 60 см в ширину и до 4 см в длину соответственно. Лучше накрыть ее полиэтиленом: тогда к ней не будет прилипать снег.

Конструкция вала

Вал — это один из ключевых элементов в конструкции уборочной машины. Он состоит на основе трубы, к которой приварены шнеки.

Для вала потребуется взять:

стальную трубу;
ведомую звезду, приваренную к ней;
подшипники для крепления внутри шнековой трубы;
крыло роторы и две роторные лопасти;
шнеки ;
крылья лопастей;
два опорных уголка.

Карданный вал представляет собой ротор, к которому приварены параллельно друг другу шнеки, которые смотрят в разные стороны. Сначала потребуется взять стальную трубу, на концах которой будут установлены подшипники. С этой целью на места окончания трубы наваривается цапфа, а затем на нее насаживаются подшипники закрытого типа.

Затем нужно установить в центр вала дополнительную звезду, которая будет передавать на вал от мотора крутящий момент. Элементы будут соединены цепью, ее можно взять от старого мотоцикла. Такая звезда должна иметь 33 зуба с соблюдением шага 12,7, крепится она специальными болтами. Для того чтобы цепь и остальные части системы не подвергались негативным внешним воздействиям, рекомендуется предусмотреть корпус для конструкции.

Когда будут установлены звезда и подшипники, к валу приваривают лопасти для очистки снега. Потребуется по 6 стальных полос, расположенных на каждой стороне вала.

Готовый ротор должен иметь две дюралевые лопасти на основе стали на 2 мм. Вместо стали можно использовать нержавейку, которая будет более долговечной.

Лопасти ставятся симметрично, благодаря чему они будут надежно защищены от механических воздействий. После установки конструкция должна выглядеть уравновешенной и симметричной. Для соединения редуктора и звезды передачи в процессе усовершенствования двигателя потребуется заменить ведущую звезду редуктора на 17-зубную конструкцию с соблюдением шага в 12,7. Ее ставят на карданный вал на конец второго колена. При работе с колесной базой нужно учесть, что она должна иметь ось с парой подшипников, на них ставятся катки или же цапфы. Их наваривают на концы труб.

Колеса могут оснащаются встроенными подшипниками, в таком случае заменить или отремонтировать их намного проще и быстрее. Ось и колеса крепятся с помощью болтов М10.

Последним штрихом в сборке машины является установка направляющей для снега. К ковшу приваривают рукав, по нему снег после сборки будет выходить наружу. Если двигатель для снегоуборочной машины имеет мощность 7 лошадиных сил или меньше, то при крупных снежных заносах он может выйти из строя.

https://youtube.com/watch?v=Y95lfIPMaGI

Байк трехколесник мопед с двигателем от бензопилы

Дорогие друзья и гости сайта «Самоделкин друг» разрешите представить вашему вниманию байк мопед трехколесник с двигателем от бензопилы «Урал» сделанный мной для внуков. Меня зовут Гайнетдин Булатов. С 5 лет меня зовут Гена мне 49лет мини технику я делаю для внуков. У меня их трое. Технику из советских Бензопил делаю потому что они сейчас валяются без дела в гаражах и сараях. У них принудительное охлаждение и они достаточно мощные для самоделок.

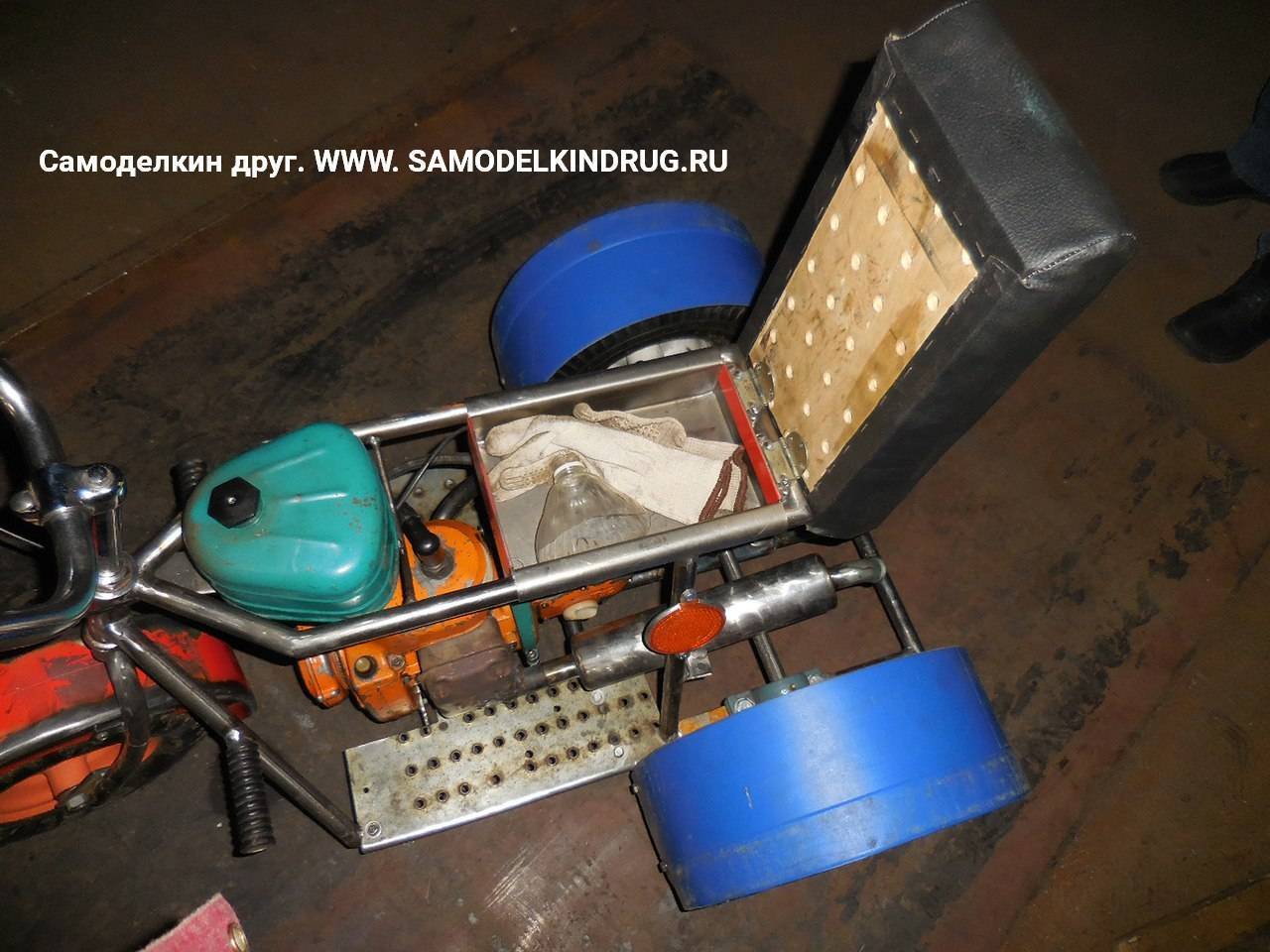

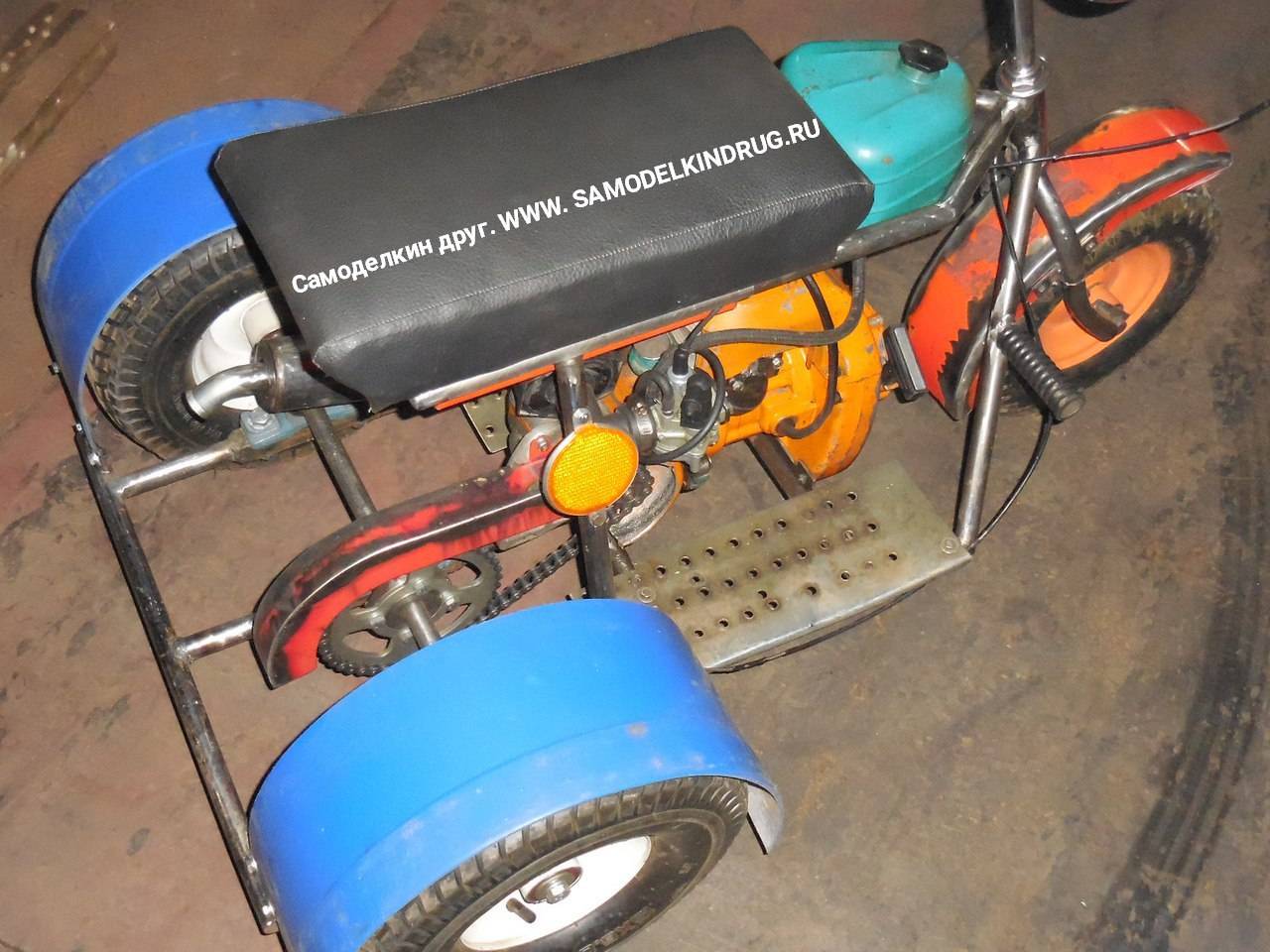

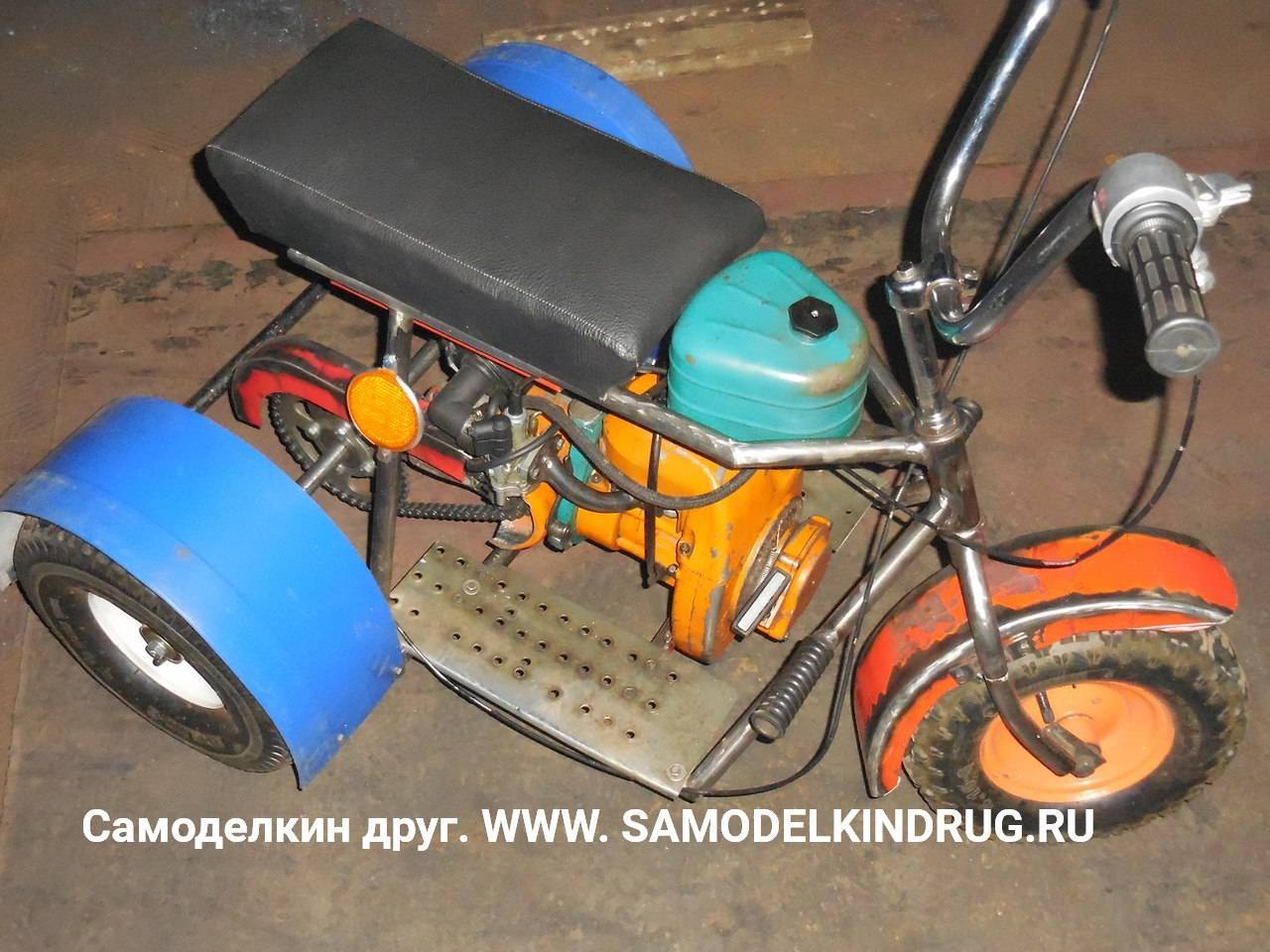

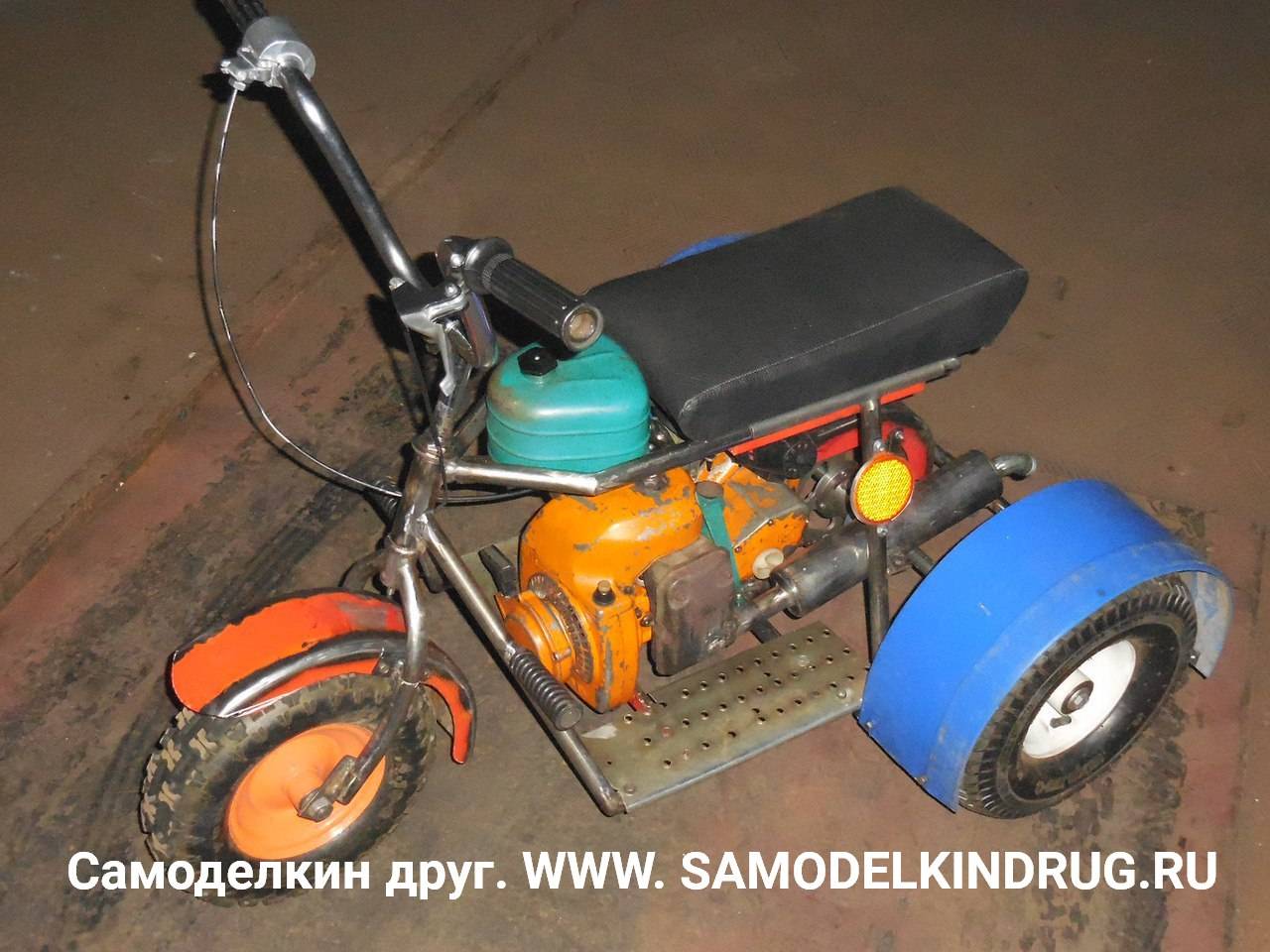

Этот Трехколесник я собрал с бензопилы Урал и колёс от тачки. Карбюратор поставил от Альфы. Задняя ось 20 мм диаметром и длинной 700 мм. Выточил ступицы под звёздочку тормозной диск и колеса. Правое колесо закреплено на оси на шпонке левое свободно вращается на подшипниках. Ось стоит на 3х корпусных подшипниках. Мопед из бензопилы. Рама сварена из полдюймовой трубы. Карбюратор прикрепил через переходник сваренный из трубок и 2х пластин. К стандартной выхлопной приварил самодельный Глушитель. Глушитель сделал из трубы от того поставил три перегородки. Крылья сделанные из жести от бочек по своим шаблонам. Рулевая колонка от велосипеда вилка самодельная. Чертежей рамы я не делал

Это не окончательный вид я поставил другой руль и стойку с выносом в перед. Ведущую звёздочку переделал из мопедов кой от д6. Вместо шпонки токарь пробил шлици. Новые фото и видео вложить не могу потому что мопед находится в Челябинске у сына.

Материалы

двигатель от бензопилы «Урал»

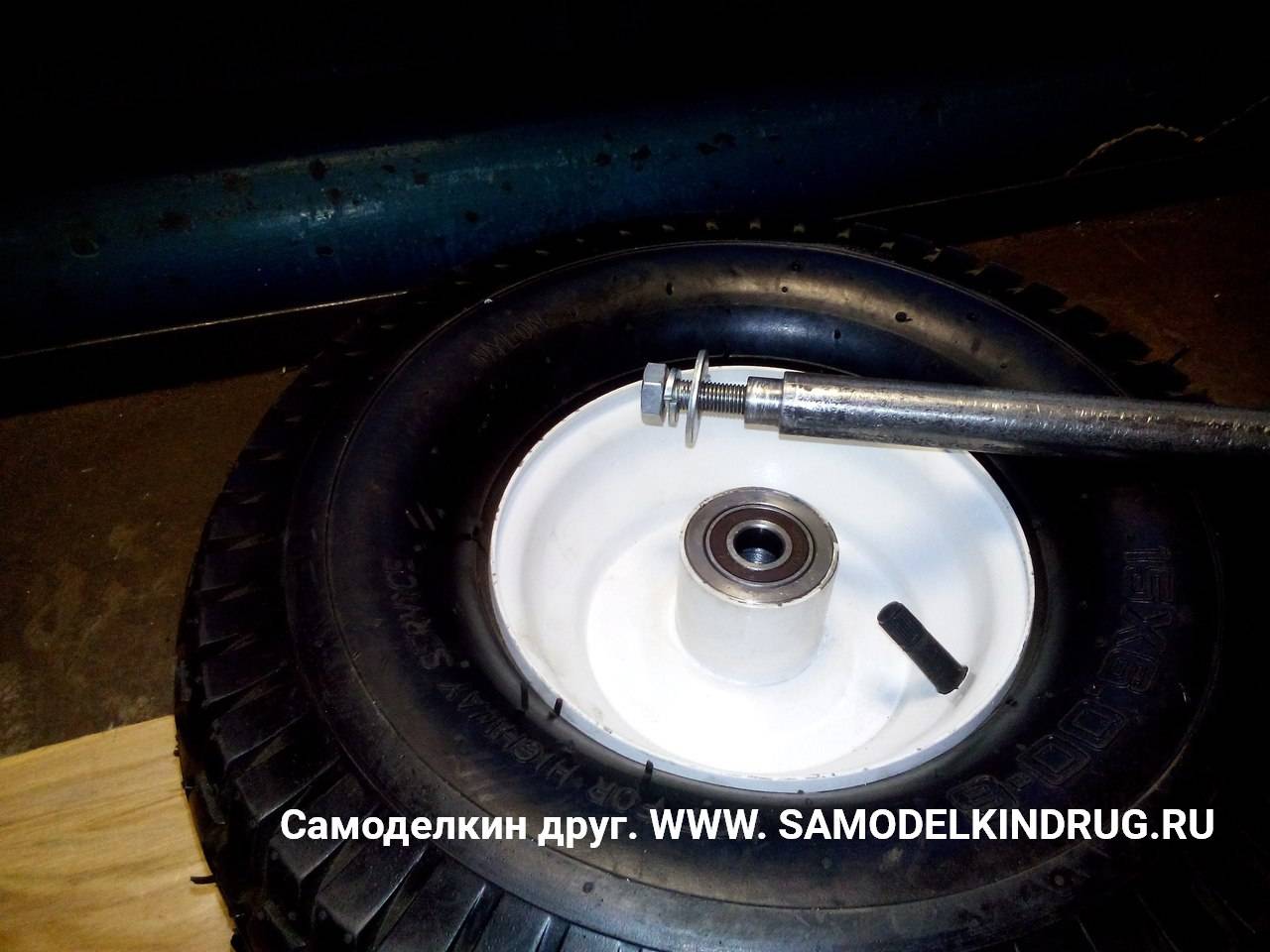

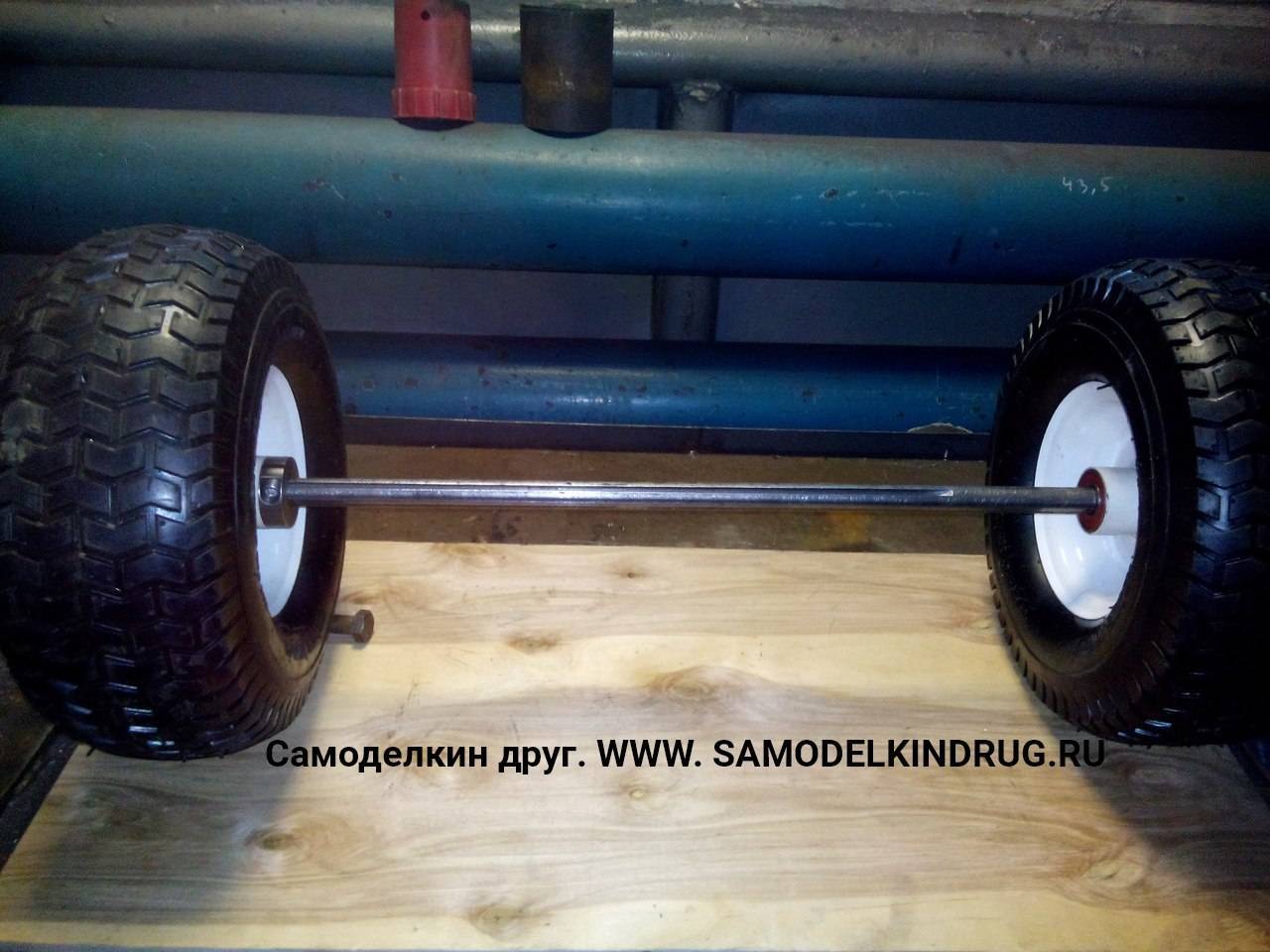

колеса от садовой тачки 3 шт
цепь
подшипники
полдюймовая труба (для рамы)
листовой метал (для крыльев)
руль от велосипеда
тросик и ручка

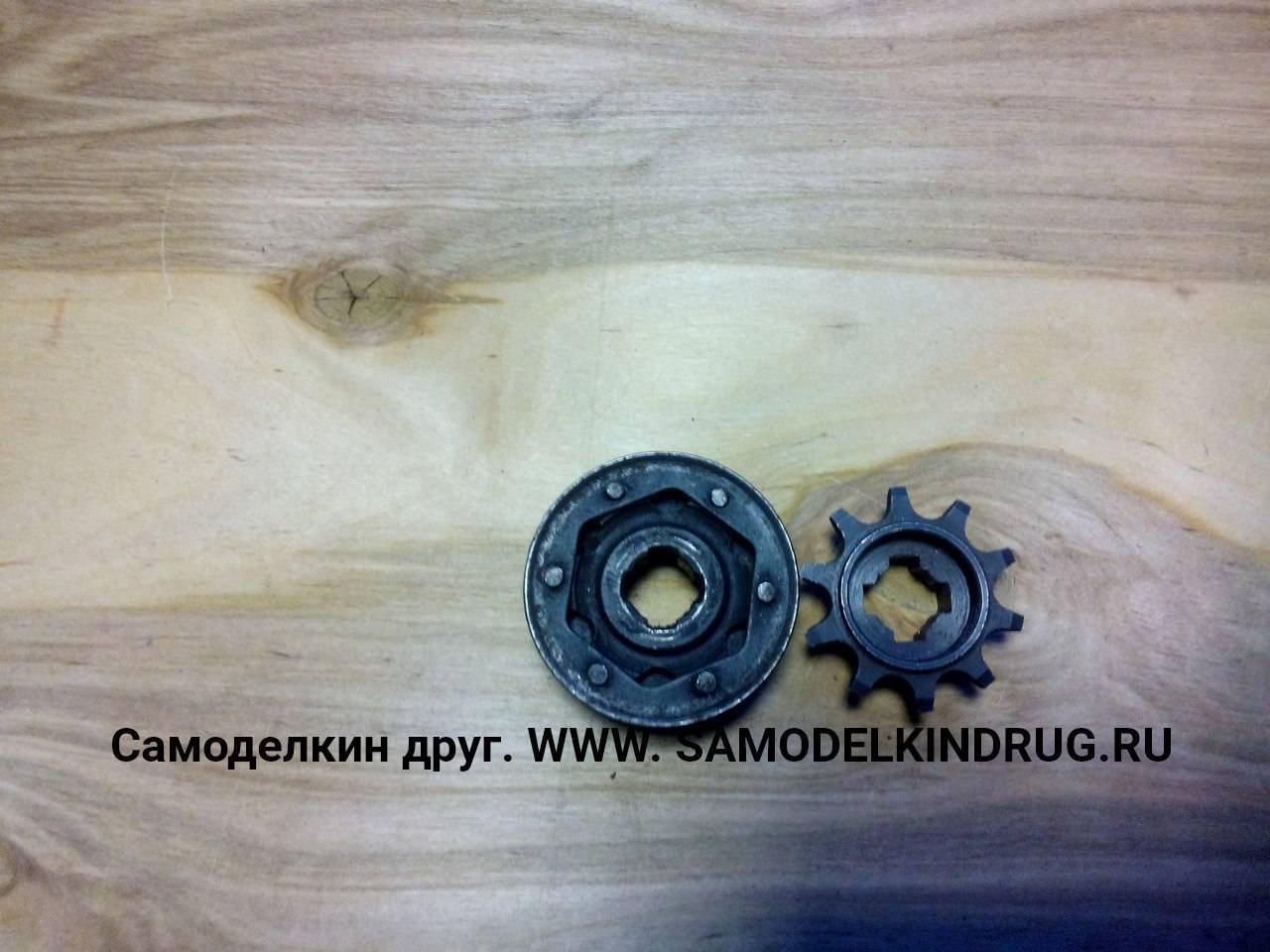

звездочка от Д-6

Инструменты

сварочный аппарат
болгарка (УШМ)
дрель
набор гаечных ключей
плоскогубцы
отвертка
рулетка

Пошаговый процесс сборки байка мопеда трехколесника с двигателем от бензопилы «Урал» своими руками.

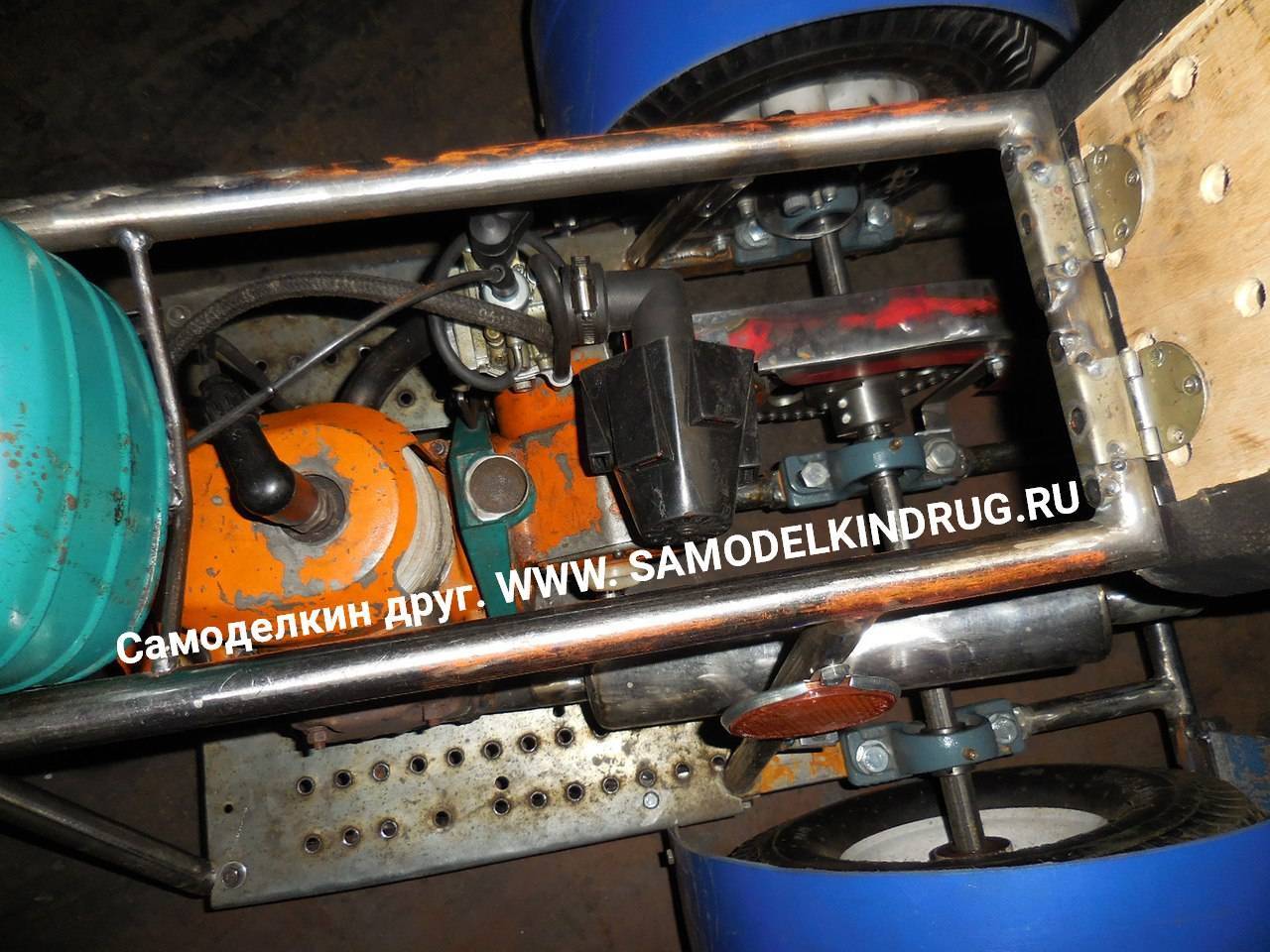

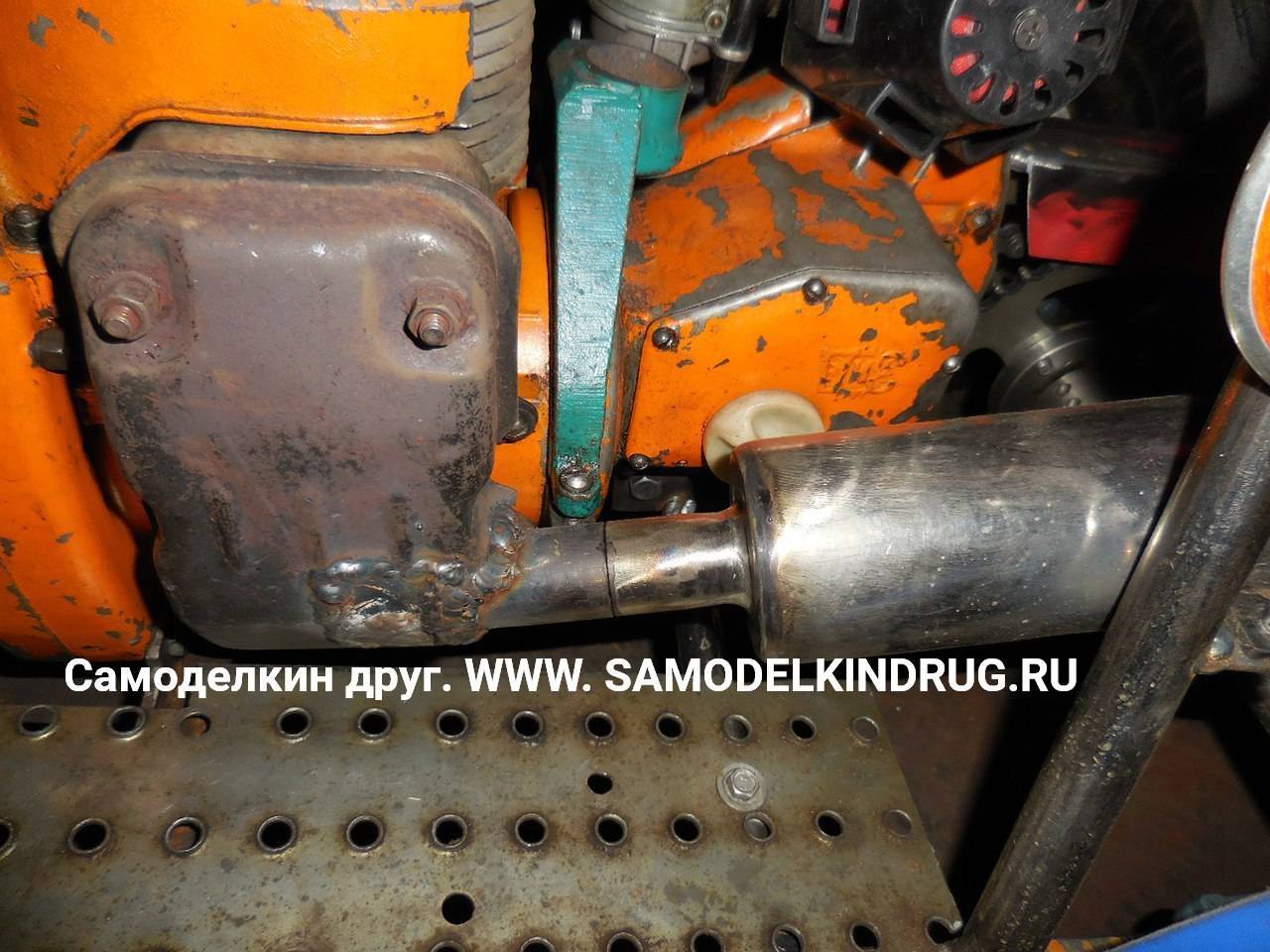

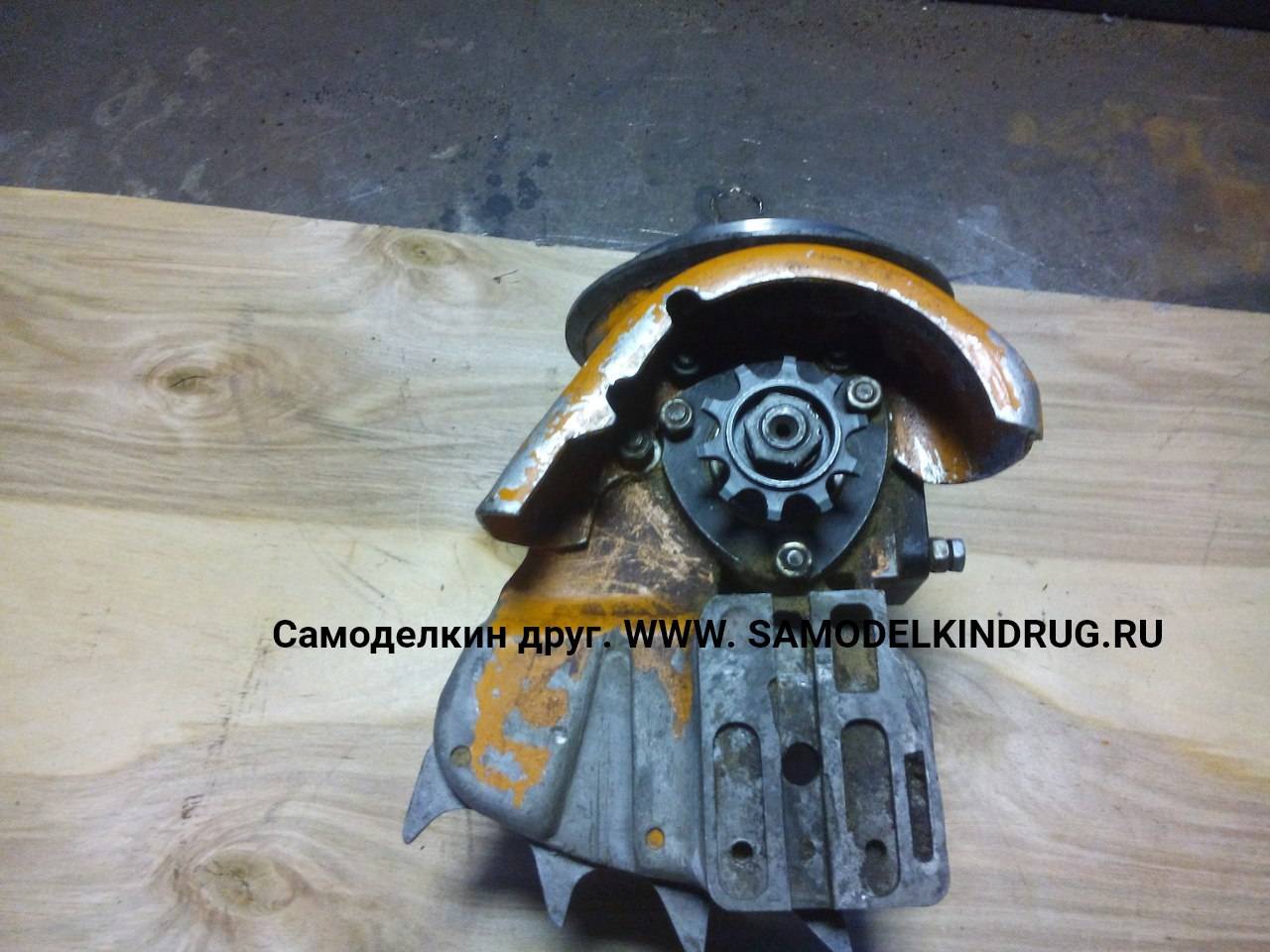

Из полдюймовой трубы была сварена рама и установлен двигатель от бензопилы.

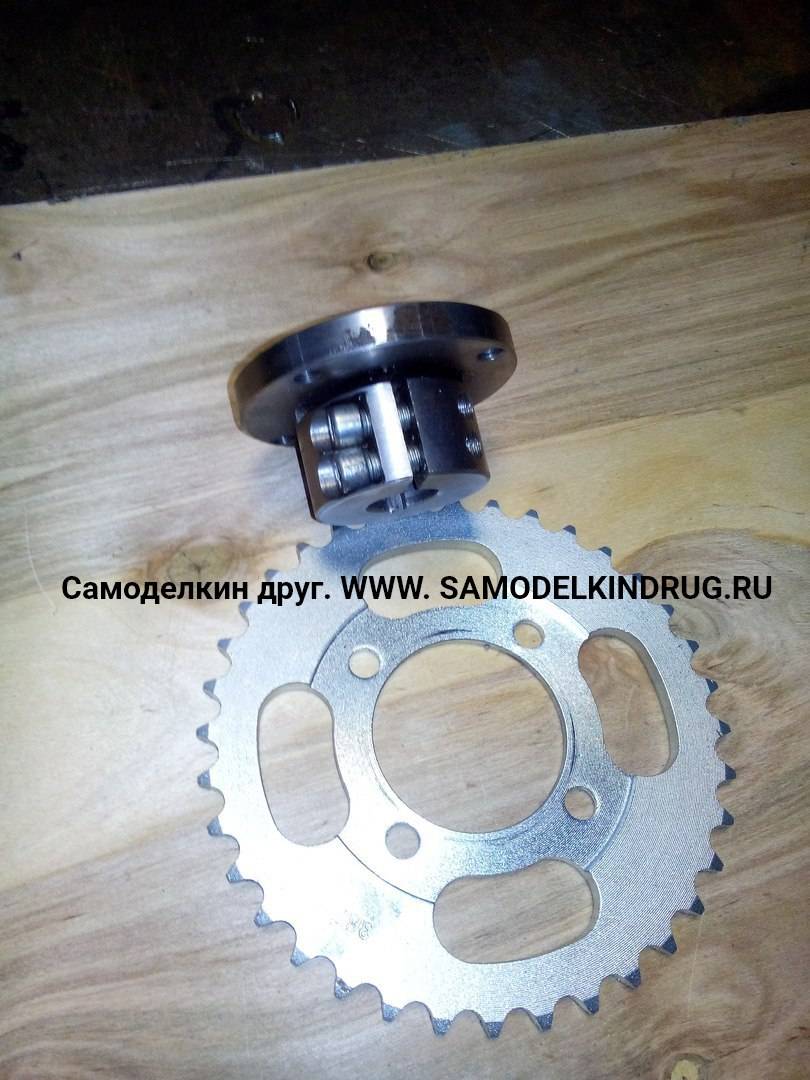

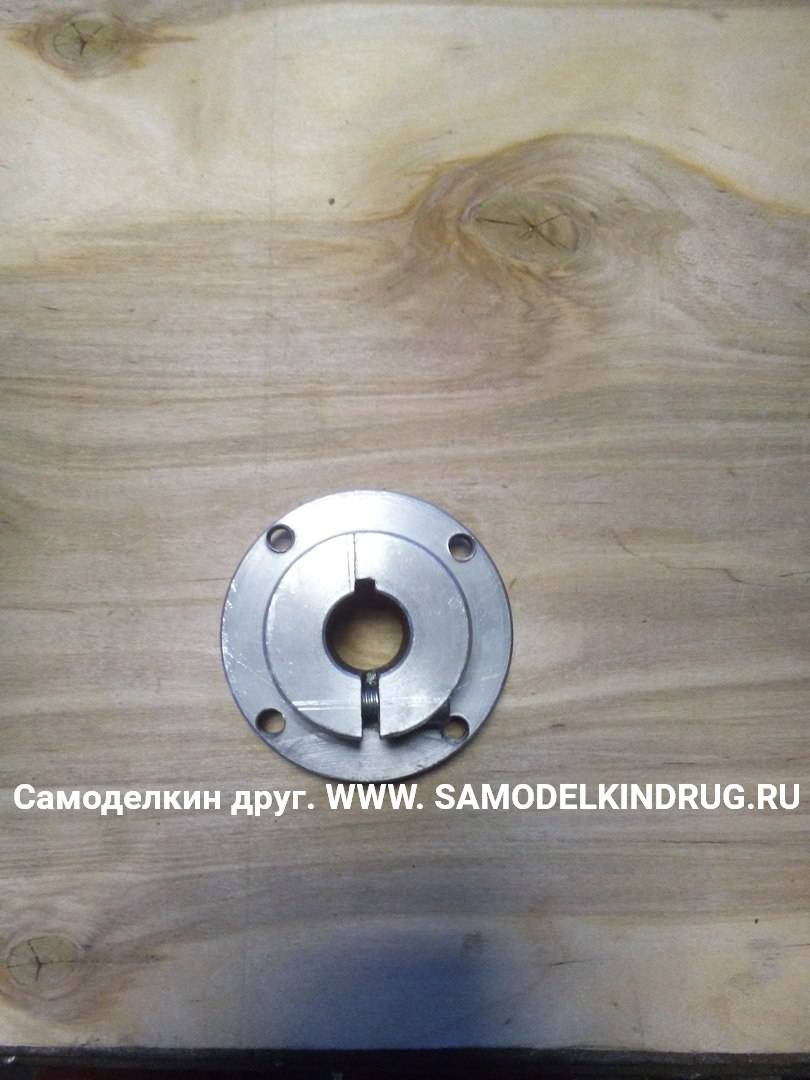

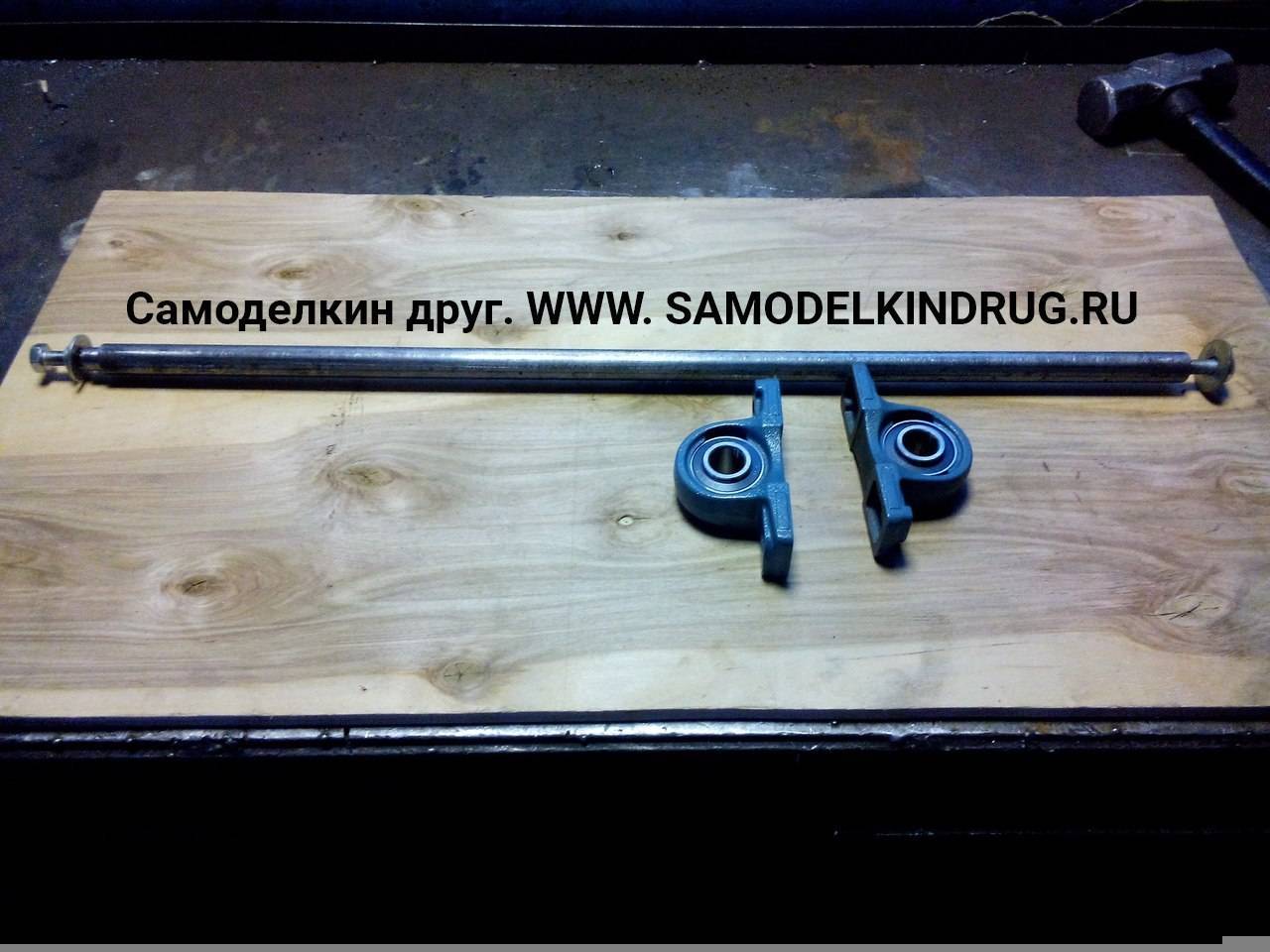

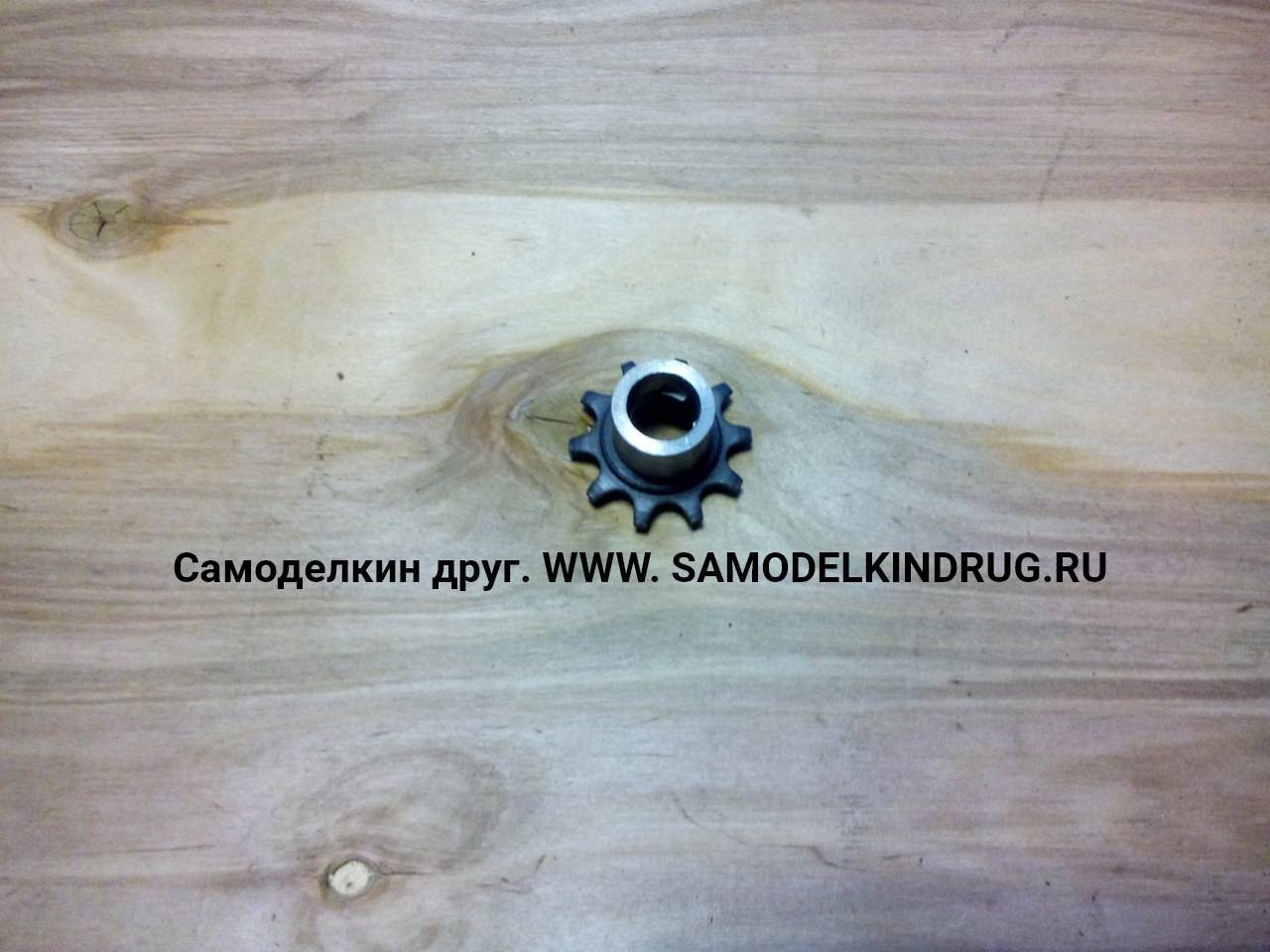

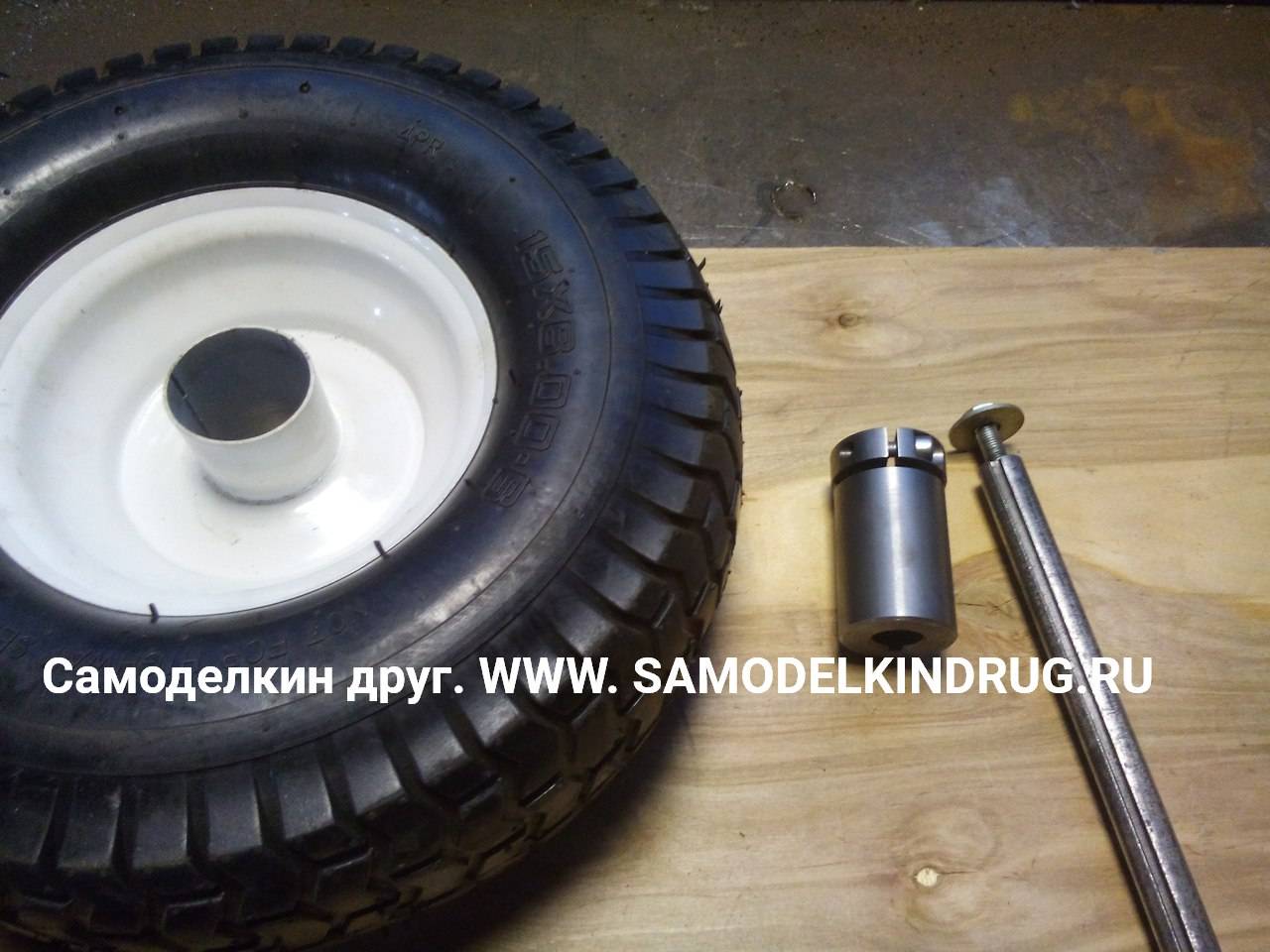

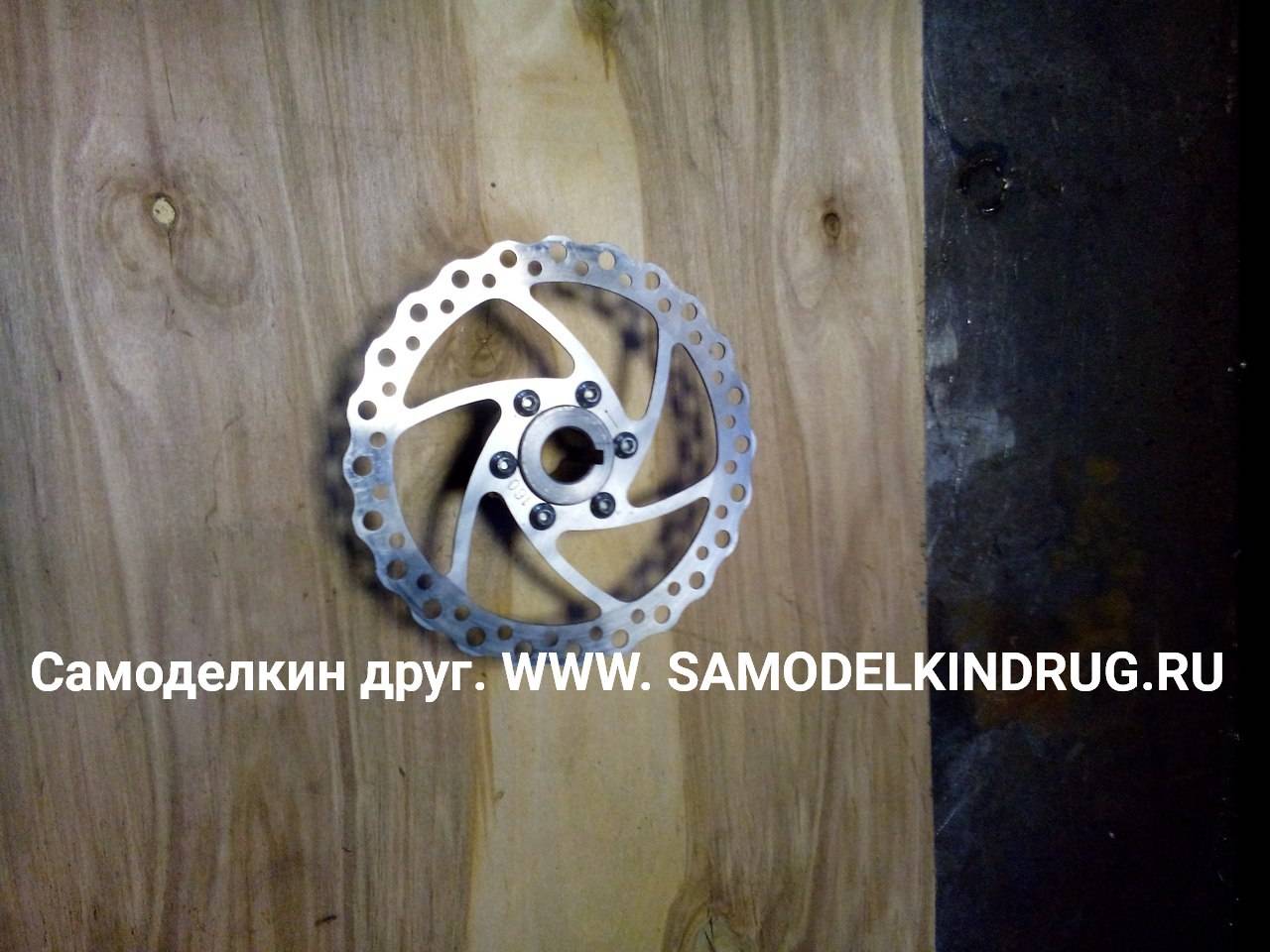

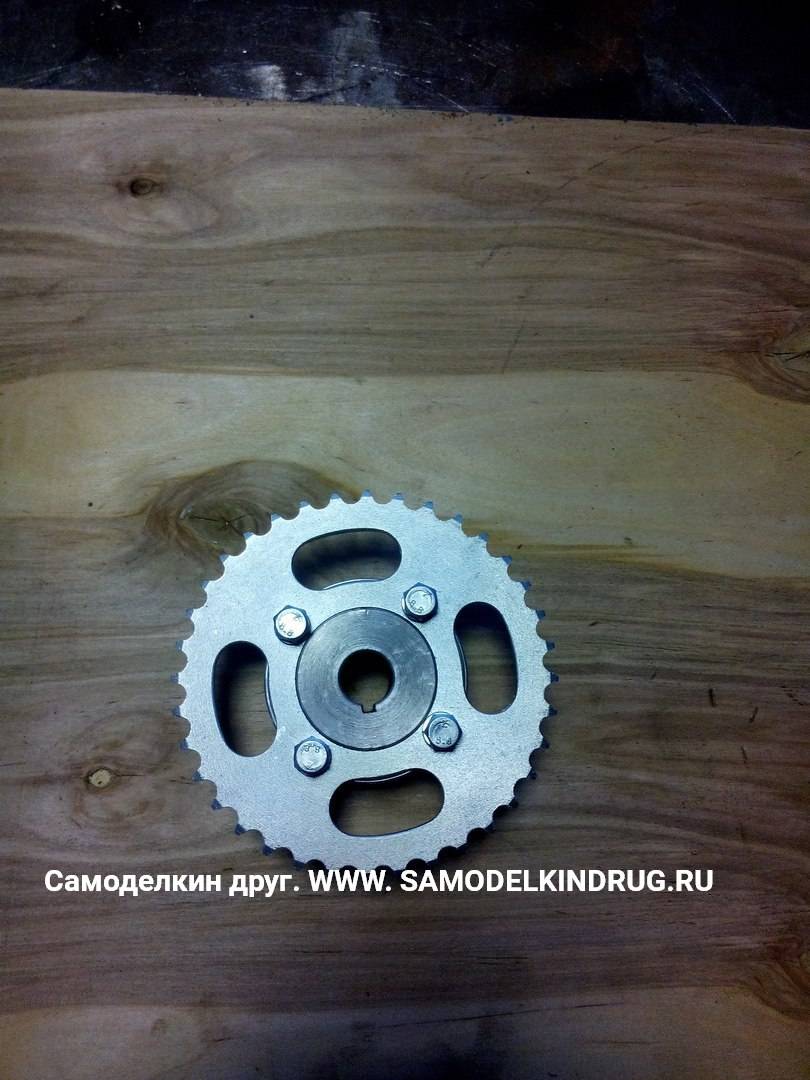

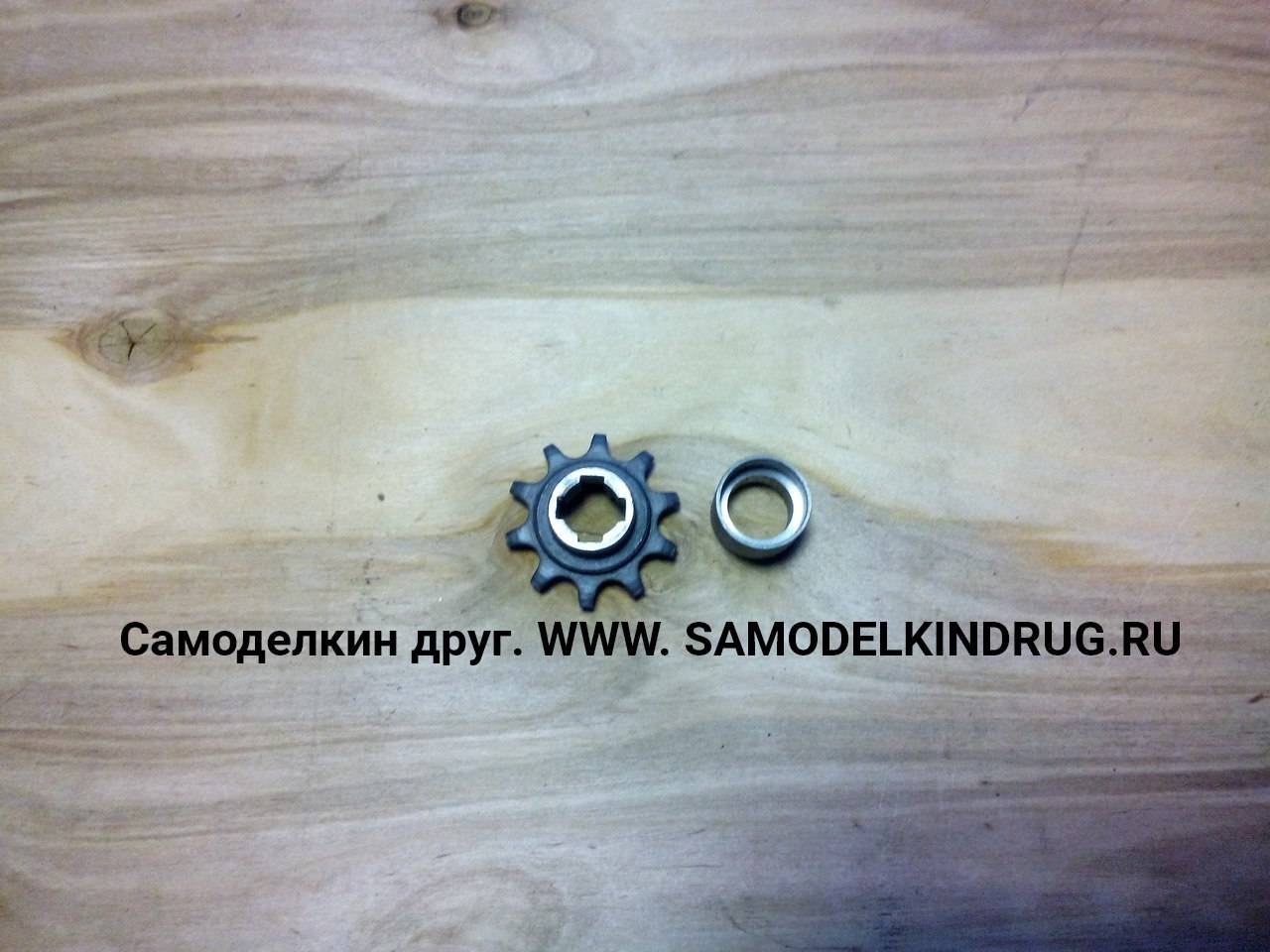

Передача крутящего момента от двигателя на заднюю ось осуществляется цепной передачей от малой на большую звездочку, в свою очередь большая звездочка приводит в действие заднюю ось мопеда.

комментариях
Так же советую посмотреть видео

Надеюсь мой трехколесник Вам понравился Всем спасибо за внимание и до новых встреч друзья!

Автор и конструктор-разработчик Гайнетдин Булатов из города Пыть-Ях

голоса

Рейтинг статьи

Особенности создания культиватора из бензопилы «Дружба»

Культиватор из бензопилы «Дружба» своими руками станет незаменимым помощником при обработке грунта на небольших участках. Большим преимуществом этого способа станет отсутствие необходимости прибегать к токарным работам – вы сможете ограничиться точечными слесарными доработками. Будущие самодельные мотокультиваторы из бензопилы будут работать только на двух передачах, а максимальная скорость агрегатов будет достигать 2,5 км/ч. Мощность мотора составит немногим более 4 л. с. Таких показателей будет вполне достаточно для эффективного фрезерования грунта, окучивания и выкапывания картофеля.

Создание агрегата выполняется по такому алгоритму:

Для начала насадите на главный вал металлический воротниковый фланец РУ-32;
После этого прикрутите звездочку мостового редуктора;
Далее присоедините вал мостового редуктора – деталь можно взять от автомобиля УАЗ и отшлифовать ее до диаметра 3 см.;
Для увеличения дистанции между мостом редуктора и землей, задействуйте двурядную цепь и две «ВАЗовские» звездочки – они увеличат клиренс культиватора до 150 мм.;
Далее на главный мост установите и закрепите подшипник корпуса – его внутренний диаметр должен составлять не более 3 см.;
В качестве коробки переключения передач и редуктора может выступить двигатель от мопеда «Карпаты»;
Для комплектации возьмите центробежное сцепление от того же мопеда;
Чтобы установить фрезы и колеса следует использовать стальную трубу, длиной 32 см.

В конце тестируем изготовленный культиватор. Большое достоинство готовой конструкции заключается в неприхотливости к топливу и маслам. Еще одно преимущество – автономность агрегата. В отличие от электрического культиватора, вы сможете эксплуатировать сделанную конструкцию в любом месте и в любое время.

Благодаря полностью герметичной системе подачи горючего и мембранному типу карбюратора, владелец сможет работать с агрегатом в любых условиях, будь то сильный ливень или невыносимая жара. Изготовленную конструкцию можно успешно эксплуатировать на участках, общей площадью от 10 до 20 соток.

Самодельный велосипед с мотором

Народные умельцы выдумали множество вариантов, как переделать велосипед в мопед. Их смысл сводится к следующему:

берется велосипед;
к багажнику либо раме прикрепляется мотор с бензобаком;
устанавливается редуктор (имеющий передаточное соотношение 18 к 1) и специальная передача;
монтируются дополнительные амортизаторы;
ставится тормоз.

Вместо редуктора используют две зубчатые пары, соединяющиеся друг с другом с помощью велосипедной цепи. За основу часто берут различные старые велосипеды (как на фотографии далее), а более современные (горные) модели используют значительно реже.

Принцип изготовления снегохода из бензопилы

Конструкция самодельного снегохода из бензопилы не отличается сложностью. Однако чтобы избежать возможных ошибок при его изготовлении, потребуется подготовиться и изучить порядок действий. Снегокат с мотором от бензопилы изготавливается в таком порядке:

Для начала на каркас снегохода нужно установить и закрепить двигатель бензопилы;
Затем в передней части агрегата крепятся элементы передвижения – одна или две лыжи;
На каркас снегохода монтируется механизм управления – рулевое колесо или рукоятки;
В задней части снегохода из бензопилы потребуется установить гусеницы, которые будут приводить агрегат в движение;
Ведущий диск из конструкции гусеницы нужно соединить со звездочкой двигателя бензопилы;
В конце на мотор потребуется установить деревянный или стальной кейс, а сверху него – сиденье для водителя.

Некоторые комплектующие можно изготовить своими руками, но есть и те элементы, которые лучше всего купить в уже готовом виде – это позволит сэкономить много времени и сил. Гусеницу и лыжи для самодельного снегохода из бензопилы лучше взять от старого советского агрегата «Буран».

В качестве элементов управления подойдет руль от старого велосипеда или мопеда. Монтируя руль на снегоход из бензопилы, потребуется закрепить его таким образом, чтобы при повороте оси в центре руля лыжи поворачивались посредством перемещения тяг снегохода.

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

одногусеничная (2 лыжи спереди, 1 гусеница сзади);
двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

Двигатель.
Система питания.
Система впрыска масла.
Трансмиссия.
Ходовая часть.
Рулевое управление.
Корпус.
Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

способность работать при низких температурах;
высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

Гусеница

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Читать также: Чертеж плуга для мотоблока нева

Звездочки

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Самодельный снегоход из бензопилы

Использовать автомобиль для езды по заснеженному бездорожью или пересеченной местности не совсем практично. А порой такая возможность полностью отсутствует, поэтому любители порыбачить или поохотиться в снежный день начинают собирать снегоход своими руками.

В суровых условиях подобное транспортное средство просто незаменимо. Но приобрести его проблематично, что объясняется высокой стоимостью магазинных моделей. С целью экономии денег умелые мастера пытаются изобрести самодельный аналог из подручных средств. И наиболее часто они изготовляют снегоход из бензопилы.

Для предстоящей сборки разрешается использование любых доступных запчастей

Еще важно учесть следующие нюансы:

В первую очередь нужно подготовить и изучить чертежи изготавливаемой самоделки, правильно распределив рабочие узлы и нужные детали.
Дальше понадобится выбрать подходящую модель бензопилы. Рассматриваются агрегаты от разных фирм отечественного и зарубежного производства

Важно, чтобы они обладали нужной мощностью и подходили для будущего аппарат.
Для создания каркаса будущего снегоката следует применить стальные уголки и подогнутые листы стали. На их основе изготовляется рама под стойки и к лонжерону.
Следующий этап подразумевает проделывание технологических отверстий, которые понадобятся для вала и зубчатой передачи гусениц.
После этого следует обустроить топливный бак и двигатель.
Дальше устанавливается руль и трансмиссия.
Еще при самостоятельном изготовлении снегохода нужно позаботиться о тормозной системе

Она играет важную роль для безопасности водителя.
Дальше обустраивается система гусениц. При этом необходимости в обязательной сборке механизма нет, т.к. разрешается использование гусениц со старого трактора. А небольшой снегоход можно оборудовать любыми лыжами.

Как из бензопилы сделать мопед?

Мечтой юности большинства наших сограждан был и остается мопед. Он развивает более высокую скорость и имеет строение, совершеннее выше описанного мотовелосипеда. Купить готовый мопед – удовольствие не из дешевых. Мы же расскажем, как сделать его из подручных материалов.

Для этого понадобятся:

мотор от исправной мощной пилы (в нашем варианте – это модель «Дружбы»);
2 колеса от старого велосипеда;
труба с диаметром 2 см ( металлическая);
тросик;
велосипедные звездочки; а так же вилки;
старые запчасти от мотоцикла – готовый топливный бак, фара, при желании и сиденье, хотя и его можно сделать своими руками;
рулевая часть;
рычаг газа.

Процесс создания мопеда выглядит так:

варим раму, к которой подсоединяем колеса от велосипеда, вилки, а так же бензобак и фонарь;
приспосабливаем мотор – композиция установки будет зависеть от конфигурации рамы;

прикручиваем бензобак и аккумулятор;
проверяем, чтобы вновь установленные элементы не болтались;
изготавливаем цепную передачу – она позволит колесам принимать крутящий момент мотора и двигаться. Можно взять ремень вместо цепного шкива. Но нельзя забывать, что и износ его будет заметно выше;
налаживаем систему зажигания – соединяем с ним аккумулятор и рычаг тормоза;
прилаживаем выхлопную трубу.

Процесс сборки завершен: можно приступить к тестированию мопеда.

Технические возможности советской бензопилы

Сегодня промышленность выпускает удобные, функциональные и совершенные устройства для работы с деревом. По этой причине стали незаслуженно забыты еще работоспособные советские пилы. Но как оказалось, новые пилы невозможно применять вторично, а старые, наоборот, открывают возможности широкого использования не по назначению. Чаще всего бензопилы марки Дружба или Урал, которыми в свое время заготавливали дрова, можно увидеть в деревнях. Сейчас смекалистые умы приспособили старые агрегаты для других дел.

Бензопила Урал создана на основе пилы Дружба, которая долго помогала лесорубам валить лес, превзошла ее по качеству и производительности. Ее основными узлами являются привод с двухконтактным или четырехконтактным двигателем, шина для резки и рукоятка. Универсальный привод позволяет использовать пилу в различных вариантах. Важным фактом для варьирования являются ее конструктивные особенности:

двигатель достаточной мощности;
небольшой вес и компактность;
способность выдерживать чрезвычайные условия;
автономность.

Муфта сцепления исключает перегрузку и поломку рабочих органов благодаря своей конструкции, обеспечивающей герметичность.

Благодаря таким качествам бензопила нашла применение в самых широких сферах народного хозяйства. Самоделки из бензопилы Урал можно смастерить как простые, так и сложные. К простым относятся:

косилки;
культиваторы;
мотоблоки;
лодочные двигатели;
насосы;
лебедки;
ледорубы;
болгарки.

К сложным изобретениям можно отнести следующие самоделки:

снегоходы;
снегоуборщики;
пилорамы;
аэросани;
электростанции;
вертолеты.

Насколько важна бензопила

Разница между снегоуборщиками из бензопилы Дружба и самодельными снегоуборщиками из бензопилы марки Урал есть. Как и между другими производителями бензопил, поскольку каждый из них устанавливает различные силовые установки, с определёнными характеристиками и возможностями.

Если брать бензопилы Дружба и Урал, то они отличаются от конкурентов высокими показателями мощности двигателя. С одной стороны, это хорошо. Но при этом во время работы ощущается сильная вибрация и шум. Это отражается и на работе самодельного снегоуборщика.

Чтобы минимизировать вибрации, можно поступить довольно просто. Для этого берут толстый кусок резины и устанавливают его между рамой и двигателем.

Помимо прокладки, также многие устанавливают глушитель на двигатель. Здесь требуется заполнить полость цельной металлической трубы с помощью резиновых прокладок. А затем закрепить конструкцию глушителя на мотор, используя болтовое соединение или сварочный аппарат. Так уровень шума снегоуборщика заметно снизится.

Ещё высокая мощность двигателя бензопилы влияет на уровень нагрузок на конструкцию снегоуборщика. Без доработок самоделка быстро выйдет из строя. Поэтому тут поможет применение цепи с повышенными параметрами прочности.

Есть весомая причина, почему многие для самодельного снегоуборщика берут именно бензопилы Дружба и Урал. Это связано с приличным запасом крутящего момента и солидной тягой двигателей. За счёт этого можно сделать ковш большего размера, а также добавить мощности шнека. На выходе получается высокопроизводительный снегоуборщик.

Некоторые за основу снегоуборщика берут бытовые бензопилы фирмы Stihl. Расчёт идёт на то, что это немецкое качество, отличная надёжность и большой ресурс. Но бытовые модели высокой мощностью не отличаются. Это хороший вариант для тех, кому нужен компактный снегоуборщик с высоким уровнем маневренности. Вот только ковш больше чем 50х60 см использовать не получится. Не хватит мощности для обработки такого объёма снега. Этого достаточно для уборки снежного слоя толщиной до 50 см. Причём он может быть как сухим, как и липким.

Принцип переделки

Принцип переделки весьма прост и объединяет весь спектр самодельных устройств и агрегатов. Бензопила используется в качестве привода. Уникальные качества мотора бензопилы, способного работать при очень больших углах наклона, разве что не вверх ногами, позволяет использовать этот универсальный привод во многих конструкциях. В случае применения бензопилы в качестве привода ручного мотоинструмента — самоделки сохраняется большинство детали исходной бензопилы, а меняется лишь рабочий орган.

Мотоблок из бензопилы

Если же на основе бензопилы своими руками делают стационарный станок или транспортное средство — переделка становится более глубокой. В конструкцию добавляется редуктор, вариатор или ременная передача, топливный бак заменяют на более емкий для обеспечения продолжительной работы без дозаправки.

Проведение обработки фанеры

Если у вас не нашлось фанеры достаточной толщины, то можно использовать два листа, которые должны быть склеены между собой. Так, если в наличии лист, толщина которого равна 10 мм, то получить полотно с более повышенной прочностью можно, используя два полотна. Заблаговременно предстоит произвести разметку отверстий, которые понадобятся для установки болтов, притяжек и шпилек. Помимо этого посредством 45-миллиметрового перьевого сверла необходимо сделать отверстие, расположив его напротив звездочки, кроме него должно быть еще одно, которое необходимо для гаек. Все данные манипуляции рекомендуется производить на специальном сверлильном станке.

Рама, силовая установка

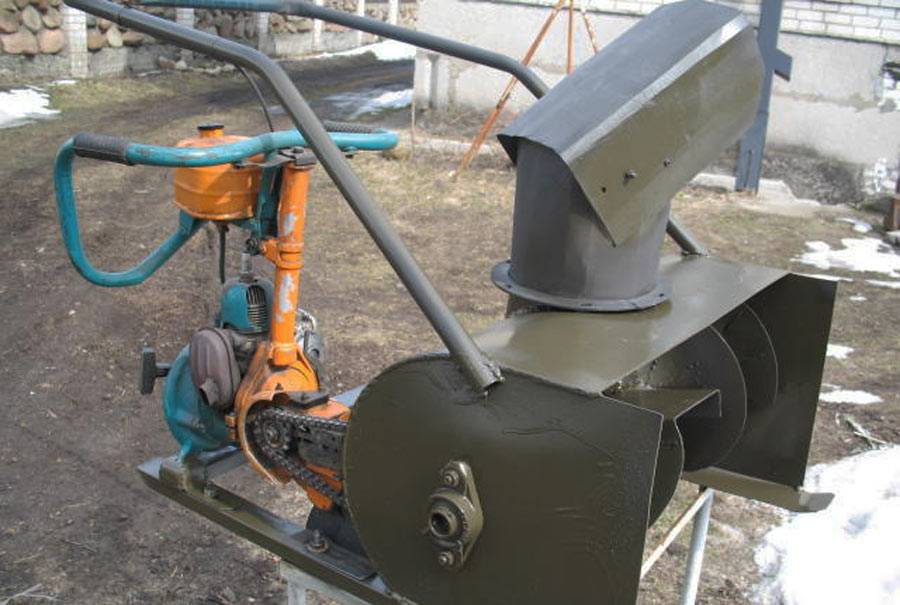

Итак, далее опишем конструкцию снегоуборщика из бензопилы Урал изготовленного своими руками. Основой снегоуборщика является рама, к которой будут крепиться все элементы, она также будет выполнять роль тележки.

Сваривать раму лучше из труб небольшого диаметра. Отрезки труб, которые будут располагаться продольно относительно самого агрегата, будут являться еще и полозьями, с помощью них снегоуборщик будет двигаться по снегу. Поэтому края этих отрезков, которые будут находиться впереди лучше срезать под углом, а отверстия заварить, чтобы снег не набивался в трубы.

Из двух отрезков труб, которые будут располагаться продольно, и двух отрезков, расположенных поперечно, сваривается рама. Поперечины в данном случае нужны для закрепления на них двигателя, поэтому одна должна располагаться на заднем краю продольных отрезков, а вторая поперечина примерно в 200 мм от первой.

Расстояние между продольными отрезками не должно превышать 700 мм. То есть, рама формируется в виде буквы П, но с двумя поперечинами.

Силовая установка используется от советской бензопилы потому, что крутящий момент у нее не особо большой, зато хорошее тяговое усилие. Вся бензопила не понадобиться, поэтому нужно извлечь мотор с рамы. Далее его нужно немного переделать. На место приводной звездочки цепи бензопилы нужно установить приводную малую звездочку от мотоцикла «Восход», «Минск». Можно ее просто приварить к звездочке бензопилы, предварительно ее отцентрировав.

Фото готовой силовой установки

Электростанция

Для мобильной электростанции мощностью до 5 квт существует проверенное временем решение: генератор — самоделка на основе мотора от пилы Дружба или Урал. Их активно используют в экспедициях и на удаленных лесозаготовках. Устройство включает в себя стальную раму, сваренную из уголка, на которой закреплены двигатель, генератор и влагозащищенная электрораспределительная коробка с розетками для подключения электрооборудования или удлинителя. Через редуктор крутящий момент передается на вал генератора.

Для низкооборотных генераторов существует вариант электростанции-самоделки с ременной передачей. Такая конструкция отличается меньшими габаритами.

Пилорама

Самодельных пилорам с использованием бензопил придумано несколько. Они бывают:

Стационарными неподвижными. В них мотопила размещается в специальном станке и остается на месте — навстречу ей перемещается бревно. Качество распила высокое, можно распиливать заготовки любой длины. Но у конструкции сложный механизм подачи бревен.
Стационарными подвижными. Вариант с рельсовыми направляющими, по которым перемещается каретка с закрепленной пилой. Заготовка — неподвижная. Вариант проще в эксплуатации, но ограничена длина бревен.
Мобильными. Пилящая часть перемещается вдоль бревна. Она нетяжелая и может переноситься. Направляющей служит сама заготовка. Вариант удобный для разовых работ или небольшого объема распила. Требует больших усилий для перемещения пильного устройства.

Самодельный культиватор из бензопилы дружба — Металлы, оборудование, инструкции

Дачники, имеющие в своем владении мотоблок, не знают проблем с обработкой земельного участка, проводя ее быстро и эффективно. Но что делать, если участок земли маленький и покупать дорогостоящую сельскохозяйственную технику дорого. Выходом из ситуации станет модернизация бензопилы в самодельную установку для обработки земли.

Этот недорогой и мощный инструмент, при желании модернизируется в мотоблок, который справляется с возложенными на него обязанностями не хуже специализированной техники. Давайте разберемся, как собрать мотоблок из бензопилы и какие инструменты для этого понадобятся.

Мотоблок из бензопилы: своими руками, мотоцикла, самодельный, Дружба, скутера, коммутатор

Рассмотрим, как сделать мотоблок из бензопилы. Бензопила работает во всех положениях благодаря системе подачи топлива, она очень мощная и неприхотливая.

Как сделать мотоблок из бензопилы

Мотоблок отличается от мультикультиватора, из первого может получиться мини-трактор. Если мотокультиваторы подходят только для рыхления почвы, то усовершенствованные мотоблоки заменяют даже транспортные средства при перевозке различного груза (сена, бревен, корма для скота и т.д.).

Рассмотрим, как изготовить мотоблок своими руками из бензопилы. Для этого нужно потратить время на изучение схемы данной техники и приобретение всех необходимых запчастей.

Имея чертежи самодельной рамы, можно собрать очень мощную технику. При сборке агрегата используются запчасти от скутера, автомобилей, бензопилы Дружба, мотоцикла Урал и пр.

При изготовлении понадобятся слесарные навыки, поскольку вся работа производится вручную.

Конструкция самодельного агрегата выглядит примерно так: мотор — промежуточный вал — колесо. Самодельный мотоблок из бензопилы держится на раме, к которой крепят двигатель и редуктор. Бак для горючего устанавливают на кронштейне. Весь упор агрегата приходится на колеса. В задней части механизма устанавливается рабочее орудие.

Как сделать агрегат из скутера

Рассмотрим, как собрать мотоблок из скутера. Для такой сборки используются:

мотор скутера (вполне достаточно 4 л.с.);
предварительно укороченный задний мост от автомобиля Жигули;
редуктор (от комбайна или другой машины).

Вместо редуктора можно установить две цепные звездочки, которые соединяют двигатель с редуктором, а редуктор с мостом. Вариатор от скутера можно установить на двигатель. Аккумулятор устанавливается над редуктором.

Поскольку у двигателя скутера своя выхлопная система и стартер, машина будет нешумная. В передней части мотоблока можно поставить фару, используя коммутатор. Это облегчит работу в темное время суток, особенно если аппарат приспособлен для транспортировки грузов.

Мотоблок из бензопилы Дружба и Урал

Рассмотрим, как собрать мотоблок из бензопилы Дружба. Сборка агрегата из двигателя бензопилы Дружба очень простая. Мотор нетяжелый и компактный, поэтому раму можно собрать из трубы. На нее кроме двигателя крепятся реверсный редуктор и топливный бак. Изогнутая в верхней части труба служит держателем для управления устройством. На ней устанавливается ручка скорости.

Разберемся, как сделать из бензопилы мотоблок своими руками. Пошаговая инструкция:

Создается чертеж. Это очень важный этап создания агрегата, без которого изготовить надежную технику не получится. Четко должны быть отмечены все запчасти с местами крепления и обозначены все размеры.
Создание рамы. Она представляет собой куб, у которого углы равны 32х32 мм. На верхние углы рамы устанавливается мотор, а под ним — топливный бак. Для промежуточного опирания вала спереди устанавливаются вертикальные стойки. А чтобы смонтировать подшипники, понадобятся опоры к продольным углам.

Можно создать самодельный мотоблок из мотоцикла. Это будет более мощный аппарат, для него используется двигатель мотоцикла. Например, подойдет мотор мотоцикла ИЖ.

Поскольку скорость у агрегата невысокая, необходима принудительная система охлаждения.

Подведём итог

Изготовление оборудования своими руками из старой техники – довольно увлекательное занятие. Приятно дать вторую жизнь устройствам, которые отслужили свой век. Потренировавшись на «Дружбе» или «Урале», можно начать переделывать более новые модели зарубежных фирм. В любом случае это будет стоить намного дешевле, чем приобретать специализированное оборудование заводского производства. При этом домашний мастер бонусом получит и удовлетворение от проделанной работы.

Надеемся, что сегодняшняя статья была полезна нашему уважаемому читателю. Будем рады, если вы поделитесь своим опытом в изготовлении различных самоделок в обсуждениях ниже – это может помочь начинающим домашним мастерам. Там же можно задать вопросы, если они возникли в процессе прочтения. Команда редакции Seti.guru с удовольствием на них ответит. Пишите, делитесь, спрашивайте. А напоследок, уже по сложившейся доброй традиции, предлагаем посмотреть небольшой, но весьма информативный видеоролик по теме переделок бензопил.

Популярные самоделки которые можно собрать из бензопилы Урал и подручных деталей
