Как изготовить самодельный картинг из бензопилы

Советы и рекомендации

На форумах можно найти много полезных советов, как и что правильно делать при сборке мопеда из бензопилы и велика. Выполнение несложных пожеланий и напутствий из практики поможет аматорам избежать досадных промахов при конструировании мопеда из бензопилы.

• Поскольку усовершенствование вашего байка значительно увеличит нагрузку на все его узлы, прежде всего, следует убедиться в отличном состоянии велосипеда.
• Двигатель от бензопилы после трансформаций превратится в самодельный веломотор, поэтому первоначальные параметры движка должны быть строго выдержаны: масса – до 6 кг, объем до 50 куб. см.
• Во избежание пожароопасных ситуаций, тщательно протестируйте состояние топливного бака.
• От правильности установки и натяжения ремня зависит передача усилия от веломотора на колесо.

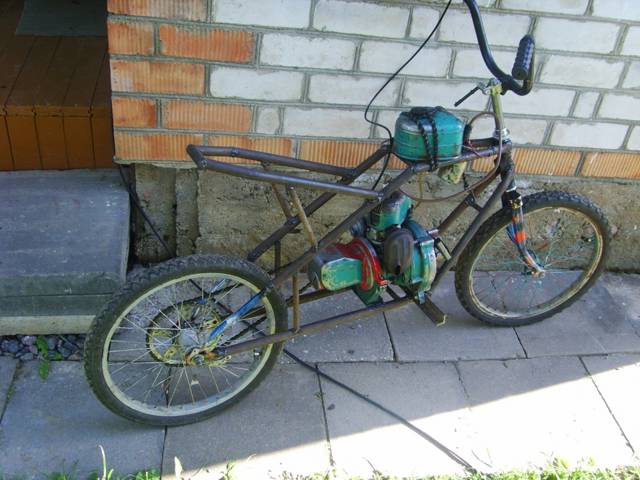

Делаем мотовелосипед своими руками

Итак, как из бензопилы сделать мопед своими руками? Для этого не нужно обладать высшим техническим образованием и иметь под рукой передвижную мастерскую – достаточно необходимого минимума инструментов, рабочего мотора от бензопилы практически любой марки и рамы от велосипеда, желательно сделанной из металлических трубок, чтобы выдержать нагрузку от двигателя.

Подбор мотора

Ничего сложного в том, как сделать велосипед с мотором от бензопилы, нет. Но нужно понимать, что от легкой бензопилы, что используется для мелких работ, мотор не подойдет – его мощность должна быть не менее 2 л.с. или 1.5 кВт. А вот что касается объема, тот здесь ситуация прямо противоположная – объем не должен превышать 50 см3, в противном случае это нарушит положение Венской конвенции. А так для такого транспортного средства не нужны права и регистрация, так как это средство определяется как «велосипед с подвесным двигателем».

Оборудование рамы

Самодельный мопед из бензопилы делается из велосипеда в любом, даже в самом «убитом» состоянии – главное, чтобы была целая рама. Устанавливается двигатель от бензопилы на велосипед на стык нижней и подседельной трубы – это оптимальный способ расположения. Рядом с ним прикручивается бачок для бензина, а над двигателем, на верхней трубе, устанавливается аккумулятор. Установить двигатель от бензопилы нужно так, чтобы он был закреплен прочно и надежно – мотор подвержен вибрации и если его слабо закрепить, он упадет.

Если нет рамы от готового велосипеда, ее можно запросто сварить – для этого нужно несколько труб и сварочный аппарат. Так даже лучше – такой мотовелосипед из бензопилы своими руками будет более прочным и надежным, а самостоятельно сваренная рама позволит расположить мотор как можно ближе к ведущему колесу.

Трансмиссия

Просто мотор от бензопилы поставить на велосипед мало – нужно сделать так, чтобы крутящий момент от мотора передавался на колеса. Для этого используются шкивы или цепной механизм:

1. Система шкивов. В данном варианте двигатель от бензопилы на велосипеде будет передавать крутящий момент через ремень. Такая система проще – в ней используются заводские или самодельные шкивы, один на вал двигателя, второй на втулку заднего колеса, а также натяжной ремень. Минус – ремень растягивается быстрее цепи и менее долговечен, хотя клиновидные ремни не уступают цепям в долговечности.
2. Цепная передача. Здесь можно использовать заднюю звездочку, а на вал двигателя установить шестерню. Передача момента происходит через цепь – она более долговечна и устойчива к нагрузкам, но требует регулярного ухода. Выбирайте сами, как сделать велосипед с мотором от бензопилы, точнее, какую трансмиссию на него устанавливать.

Подключение двигателя

Мотосамокат из бензопилы своими руками не поедет, если двигатель не подключить правильным образом. Для этого необходимо подключить аккумулятор к блоку зажигания двигателя, а также к тормозной ручке. Соединительный тросик выставляйте так, чтобы он мог легко заводиться с помощью ручки. Последним шагом будет установка выхлопной трубы – ее можно и не ставить, но в этом случае самокат из бензопилы будет «радовать» выхлопом прямо в лицо.

Как видно, ничего сложного в том, как на велосипед поставить двигатель от бензопилы, нет – здесь нужно приложить лишь немного усилий и иметь необходимый минимум запасных частей и агрегатов. Но такой самоходный механизм будет ехать чуть быстрее обычного велосипеда. А вот самодельные картинги из бензопилы – это совсем другой уровень. При правильном подходе можно устраивать настоящие гонки, поэтому рассмотрим ниже, как сделать картинг из бензопилы своими руками.

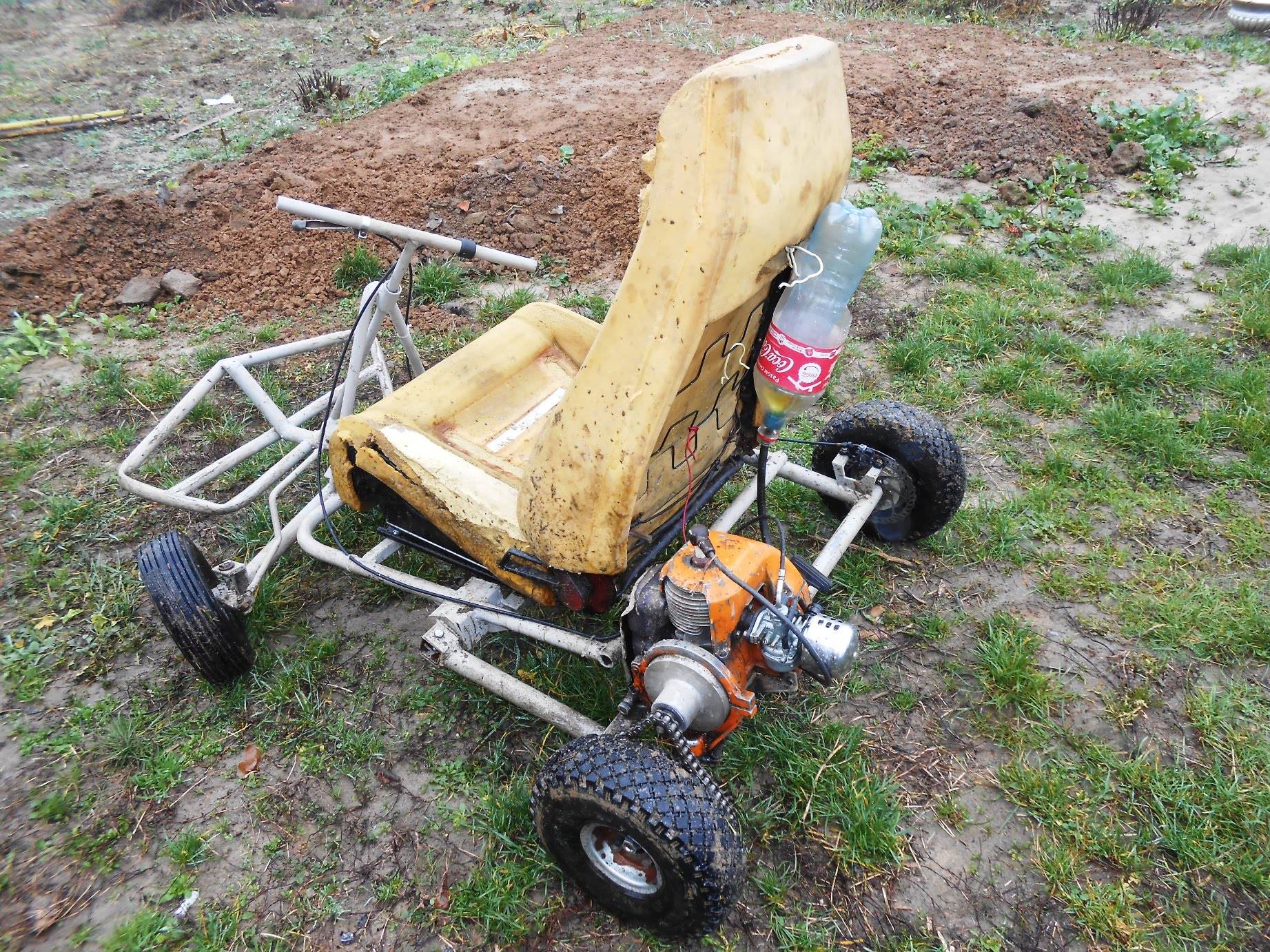

Квадроцикл из бензопилы

Еще один вариант мототехники, что можно сделать своими руками – небольшой квадроцикл для ребенка или подростка. По сути, технология, по которой изготавливается самодельный детский квадроцикл из бензопилы, практически не отличается от той, что используется для создания картинга. Но есть несколько особенностей:

• Рама для квадроцикла своими руками из бензопилы имеет немного другую конструкцию – она более сложная, высокая и массивная.
• Для силового агрегата используется как можно более мощный мотор. Обычно, для такой техники устанавливают мотоциклетные моторы, но можно сделать самодельный детский квадроцикл из бензопилы – потребуется лишь небольшая доработка в виде редуктора или промежуточного вала, чтобы повысить тягу и крутящий момент.
• Из-за особенностей посадки устанавливается кресло от мопеда или мотоцикла – оно будет удобнее, чем кресло со спинкой, как в картинге.
• Детский квадроцикл из бензопилы своими руками по проходимости лучше картинга, поэтому для него используются колеса увеличенного диаметра. Их диаметр должен быть не менее 350-500 мм, причем желательно с развитым протектором. В противном случае, это будет не квадроцикл, а тот же карт.
• Если есть возможность, можно установить амортизаторы в подвеску – так вы добьетесь более плавного и мягкого хода.

Во всем остальном конструкция детского квадроцикла повторяет технологические решения, используемые для изготовления картинга.

Сегодня огромное количество детей и даже взрослых увлечено картингом. Эти юркие быстрые машинки позволяют получить навыки вождения, а также почувствовать прилив адреналина во время стремительных поездок по картодрому. Но многие любители не могут или просто не хотят покупать картинг, они хотят собрать его сами. И сделать это вполне возможно.

С чего начать

Перед началом работы необходимо приобрести нужные материалы и агрегаты, которые затруднительно изготовить самостоятельно. Для этого существуют специальные наборы, в которые входят колеса, детали ходовой и рулевой части и другие мелкие узлы. Понадобятся трубы, из которых будет изготавливаться рама и тонколистовой металл. Из инструментов потребуется набор ключей, отверток, трубогиб, молоток, плоскогубцы и т.д. Обязательно понадобится сварочный аппарат и услуги специалиста-сварщика.

Делаем макет

На следующем этапе по чертежу делается макет рамы картинга на картоне. По макету отрезаются трубы заданной длины, которые скрепляются сварочными швами, при необходимости их можно подгибать при помощи трубогиба. На получившийся каркас нужно крепить узлы силовой, рулевой и ходовой части.

Для начала работы к днищу карта привариваются 2 трубки П-образной формы, которые нужно усилить поперечными стяжками. Каждая стяжка одним концом крепится к раме, а другим – к соответствующим трубкам, предназначенным для крепления агрегатов. Это придаст всей конструкции необходимую жесткость. На раму привариваются кронштейны для крепления двигателя, расположение которых зависит от марки двигателя, выбранного для картинга. Для монтажа используются специальные двигатели, например, Rotax.

Более бюджетный вариант – любой двигатель с воздушным охлаждением, например, от «Запорожца» или мотоцикла. Привод трансмиссии будет крепиться к задней оси, поэтому двигатель устанавливаться под или за креслом водителя.

Монтаж управления и сбор болида

Монтаж рулевого управления делается достаточно просто. К рулевому валу крепится шестерня, лучший вариант z = 10. Далее эта шестерня соединяется с поворотными кулачками, которые, в свою очередь, крепятся к тягам, поворачивающим колеса. Затем вся эта конструкция крепится к раме.

На каждом этапе нужно строго сверяться с размерами на чертеже, иначе можно нарушить симметрию, что не позволит карту нормально держаться на дороге.

Сидение пилота выгибается из листового металла, после чего оно устанавливается на раме. На конечном этапе на раму крепятся колеса, входящие набор для картинга, передние присоединяются к рулевому управлению. Тормоза монтируются только на задние колеса, с педалью они соединяются при помощи тросов. На этом этапе окончательно замеряются и регулируются все размеры и уровни.

Картинг представляет собой спортивный микроавтомобиль без подвески, очень популярный среди молодежи, увлекающейся автоспортом. Нередко в таких соревнованиях (особенно в России) принимают участие гонщики на картингах, изготовленных своими руками. И вправду, зачем платить кому-то деньги, если можно сконструировать свой собственный автотранспорт, тем более что затраты на это минимальны (причем не только с финансовой точки зрения). Как собрать своими руками картинг? Ответ на этот вопрос узнаете в данной статье.

Установка двигателя

Затем нужно оборудовать агрегат двигателем. Для этого снимают мотор с бензопилы Дружба или Урал. Изготавливают из стального листа и уголка основание для двигателя. С двигателя от бензопилы надо убрать лишние детали (рукоятку, бак, цепь). Трудоемкой работой считают переделку звездочки.

За основу берут звездочку бензопилы, убирают зубцы, так придают ей произвольную форму. Выполняют 2 отверстия в корпусе системы охлаждения для монтажа к раме двигателя. Скорость картинга с двигателем от бензопилы будет невысокой.

Чтобы фиксировать двигатель, надо монтировать металлическую пластину к задней стороне рамы при помощи сварки. Надо установить силовой агрегат на пластину так, чтобы его шкив совпал со шкивом оси. После делают разметку, где отмечают отверстия для креплений. Соединение шкива с осью надо делать до того, как будете ставить ось во втулку. Для крепления шкива используют установочный винт.

В качестве бака для бензина применяют расширительный бак от старого автомобиля.

Колеса нужно взять диаметром 30 см, этого достаточно для езды по неровной поверхности.

Затем соединяют все узлы и детали при помощи крепежей и сварки. После этого осуществляют проверку надежности креплений всех деталей и узлов и проверяют готовую конструкцию на прочность.

Затем проводят испытания самодельной техники при движении по дорожному полотну и неровной поверхности грунта, то есть в тех условиях, где предполагается эксплуатировать агрегат. Таким образом можно изготовить и использовать для движения и перевозки небольшого груза картинг с мотором от бензиновой пилы.

Квадроцикл своими руками из бензопилы – как сделать из подручных средств?

Главное преимущество самодельного квадроцикла – это легкость и простота устройства. Для его сборки не потребуется покупать дорогие механизмы, ведь его можно сделать из уже имеющегося оборудования.

Порядок действий при изготовлении квадроцикла из бензопилы выглядит следующим образом:

1. Сначала нужно собрать опорную раму. Для этого стальные балки потребуется соединить между собой при помощи точечной сварки. После тщательной проверки деталей их можно окончательно приварить друг к другу;
2. После этого в отведенное место нужно установить мотор от бензопилы. Он может монтировать в передней или задней части квадроцикла. Главное – надежно закрепить мотор на платформе;
3. Далее следует установить на задние колеса трансмиссию и приводной механизм. Готовый привод можно взять от старого мотоцикла. Используемые механизмы нужно надежно закрепить на раме, чтобы избежать люфта;
4. Затем необходимо установить рулевое управление, которое можно взять от старого мотоцикла;
5. В конце потребуется установить сиденье от автомобиля и 4 колеса от ЗАЗ-968 или Оки.

Самодельный квадроцикл потребуется протестировать. Для этого сначала нужно проехаться на нем по пересеченной местности с небольшим количеством препятствий. Если машина работает нормально, то можно отправляться в поездку по сильному бездорожью.

Проектирование

• Первым шагом к созданию собственного картинга является его проектирование. Картинг может иметь самые разнообразные формы и размеры. Вы можете придумать абсолютно любой дизайн. Главное, помните, что основу картинга составляют: рулевая/тормозная система, шасси и двигатель. Нарисуйте подробную схему своего будущего автомобиля. Только используя план-схему, вы сможете правильно собрать картинг своими руками. Подходите к процессу проектирования творчески. Чтобы вдохновиться, вы можете воспользоваться интернетом, который предоставит вам множество разнообразных моделей самодельных картингов. Пообщайтесь со знакомыми механиками. Можно заказать платную разработку чертежа, а можно воспользоваться шаблоном, внеся в него свои изменения;

будьте крайне внимательны, указывая габариты картинга. Размеры должны соответствовать росту и возрасту водителя. Так, для подростка достаточно ширины 0,76 метра и длины 1,3 метра. Картинг для взрослого должен иметь ширину 1 метр и длину 1,8 метра. Продольное расстояние между осями самодельного картинга должно составлять от 101 до 122 сантиметров при длине 132 см. Проект картинга должен быть максимально точным. Иначе в процессе подбора материалов будет трудно правильно определиться с их количеством;

материалы для самодельного картинга можно купить в специализированных магазинах, но если вы ограничены в средствах, то подобрать все необходимые детали можно на свалках, барахолках или обратиться в ремонтную мастерскую, где производят ремонт газонокосилок и подобного оборудования.

Ниже представлен перечень необходимых материалов для того, чтобы сделать картинг своими руками.

1. Рулевая/тормозная система:

• коробка передач;
• ручник;
• руль;
• колеса;
• рулевой и приводной валы;
• педали газа и тормоза;
• подшипники.

1. Двигатель:

• движок (можно использовать двигатель от бензопилы или газонокосилки-триммера);
• цепь;
• топливный бак;
• болты и шайбы.

1. Шасси:

• 2,5-сантиметровая квадратная труба, длиною 9,2 метра;
• стальная труба диаметром 2 см, длиною 1,8 метра;
• труба диаметром 1,5 см, длиною 1,8 метра;
• пластина из стали по размерам чуть больше двигателя и толщиной 0,5 см;
• металл или фанера для днища и сидения;
• само сидение.

Чтобы сделать картинг своими руками вам понадобится сварочный аппарат. Шасси является основой картинга. Они удерживают вас во время поездки, в них же находится двигатель. Если вы никогда не занимались сварочными работами, то лучше воспользоваться услугами профессионала, потому как сваренные непрофессионалом детали могут только казаться прочными, а на практики иметь микротрещины и щели, в результате чего, ваш картинг может стать смертельно опасным транспортом. Если шасси будут состоять из нескольких деталей, то сварку необходимо проводить при высокой температуре и глубокой степени проникновения, сварочные швы должны быть максимально аккуратными. Если вы решили произвести сварочные работы самостоятельно, то лучше потренироваться на сварке небольших изделий и только получив хороший опыт начинать сварку картинга.

Одним из вариантов сборки самодельного картинга является приобретение готовых деталей. Так, если вам не хочется мучиться с самостоятельным созданием деталей и последующей их сваркой, то можно приобрести готовый конструктор, который легко можно собрать по схеме с помощью простых инструментов и без производства сварочных работ. Примерная стоимость такого конструктора для самодельного картинга составляет 550 долларов.

Каракат на основе культиватора: отличительные черты и сборка

Каракат из мотоблока по своему целевому предназначению аналогичен выше рассмотренному приспособлению Отличиями служат:

• увеличенная колесная база с ременным сцеплением;
• громоздкость;
• расширенные условия для эксплуатации – каракат способен генерировать скорость до 70 км/ч на пересеченной местности.

Ввиду того, что главный упор в этой переделке касается именно покрышек, остановимся на них более детально.

Среди существующих способов собственноручного воссоздания мощных и больших скатов на каракат можно выделить несколько основных:

1. считается самым легким. Берутся два металлических диска и агрегируются на втулку. На них надевают камеры, закрепляемые транспортерной лентой. Мотоблок на камерах имеет хорошую устойчивость и выносливость;
2. на втулке крепится лишь один из дисков. На нее же устанавливают перемычки. К последним сварочным аппаратом приспосабливают кольца;
3. напоминает предыдущий способ, однако для центрального диска необходима дополнительная спица, которую можно изготовить из металлической заготовки или трубы;
4. позволит дать новую жизнь дискам со старого мотороллера, которые стандартно крепят к втулке.

В качестве опорного конспекта для дальнейшей сборки караката можно воспользоваться предложенными чертежами.

Самодельный каракат на базе двигателя от почвообрабатывателя типа «Нева» или «МТЗ» собирают следующим образом:

• варим раму из металлического профиля или труб;
• устанавливаем передний и задний привод. Допускается, если они будут без дифференциала и цельными;
• передний мост можно позаимствовать от ходовой части автомобиля. С него же берется рулевая рейка;
• двигатель заимствуют от почвообрабатывателя. Можно оставить родной редуктор или заменить его многоступенчатой коробкой передач. В таком случае в каракате будет проще управлять скоростями. С редуктором придется остановиться, прежде чем изменить скорость передвижения;
• поставить скаты и переходить к тестированию каракарта.

Самодельный картинг с двигателем от бензопилы

Главным отличием картинга из бензопилы от мотовелосипеда является то, что он предназначается для более высоких скоростей, поэтому имеет более жесткую четырехколесную конструкцию. Поэтому самым важным элементом является не мотор, а рама – ее придется изготовлять вручную, причем не просто скреплять болтами, а варить.

Кузов

1. Для рамы рекомендуется использовать квадратную или круглую трубу – она имеет более высокое сопротивление на изгиб и жесткость, чем обычный профиль или уголок. Вообще нужно использовать несколько размеров: толстая труба диаметром 25 мм для балок шасси, кругляк 20 мм для рамы и несущей площадки двигателя, 15-20 труба для сиденья и остальных узлов.
2. Начертите чертеж вашего будущего карта, сделайте тщательные замеры, а только потом начинайте делать картинг с двигателем от бензопилы. Есть масса различных шаблонов в сети. Рекомендуемые параметры – от 1300 до 1800 мм длиной, от 760 до 1000 мм шириной. Межосевое расстояние составляет примерно ¾ от общей длины картинга.
3. Приступайте к сборке. Конструкция не должна быть чисто сварной – к примеру, задняя ось должна быть подвижной и свободно вращалась, поэтому ее придется крепить через опорный кронштейн. В противном случае, картинг из бензопилы будет очень плохо проходить повороты и иметь недостаточную управляемость. Можно не заморачиваться и купить уже готовые опорно-подшипниковые узлы – так будет проще и надежнее.
4. Делаем сиденье. Тут тоже не так и просто, как кажется – при прохождении крутого поворота водитель может запросто выпасть с сиденья. Можно использовать самодельное сиденье из металла или фанеры – главное, чтобы оно обеспечивало плотную посадку.

Мотор и трансмиссия

Выбор мотора – дело простое. Чем мощнее будет мотор, тем быстрее будет ездить самодельный картинг из бензопилы. Мощности в 2-3 л.с. будет достаточно, чтобы разгоняться до 20-30 км/ч – большего от такой техники и не требуется. Кстати, можно как из бензопилы сделать картинг, так и из триммера.

1. Перед установкой мотора подготовьте в задней части рамы площадку, на который будет установлен двигатель.
2. Просверлите в кожухе мотора отверстия для креплений, что будут совпадать с отверстиями на площадке.
3. Шкив мотора обязательно должен совпадать на оси с рабочим шкивом.
4. Звездочку можно использовать от самой бензопилы, но придется ее немного обточить.
5. Для трансмиссии используется цепь, но в отдельных случаях возможно применение шкива с клиновым ремнем – он дешевле, а по многих характеристикам не уступает цепи.
6. Рядом с мотором разместите бензобак – пластиковую или металлическую емкость объемом 2-3 литра.

Управление и тормозная система

1. Педальный узел изготавливается просто. Вырежьте макеты педалей из металлического листа, для лапок используется металлический пруд 8-10 мм. Управляющие троса уложите так, чтобы они не мешали под ногами и лежали ровно – в противном случае, может произойти излом тросика.
2. Тормоз должен быть обязательно ножным. Можно конечно сделать его и ручным, но это только усложнит конструкцию. Тормозной диск необходимо крепить непосредственно к раме, а тормозной суппорт – к колесу. В самодельном варианте картинга с мотором от бензопилы можно установить тормоза только на задние ведущие колеса, но если делаете «скоростной» вариант – ставьте тормоза и на переднюю ось.
3. Рулевое управление. Один из самых сложных моментов – это сделать поворачиваемые передние колеса. Тут придется использовать поворотные кронштейны, к которым необходимо прикрепить рулевую рейку. Сама рейка соединяется с толстым стержнем, на верхнюю часть которого надевается само рулевое колесо.

Шасси

Для шасси можно использовать любые колеса, что есть под рукой. Передние можно брать меньшего диаметра, а задние – большего. Но при этом прикиньте мощность мотора – если мотор слабый, то крутящего момента просто не хватит. Так что тут придется выяснять все экспериментальным путем. Как правило, диаметр колес не превышает 250-400 мм.

Велосипед (мопед, картинг, самокат, квадроцикл) с мотором от бензопилы своими руками

Современные садоводы все чаще экспериментируют с имеющимися в их распоряжении бензиновыми инструментами. Главным образом, для этого используется хозяйственная бензопила. Очень часто ее двигатель становиться основой для изготовления для самостоятельной сборки простых, но очень полезных самоделок. К примеру, из подходящего мотора от бензопилы можно сделать велосипед, мопед, картинг, самокат и массу других средств для передвижения.

Самодельные мопеды из бензопилы станут полезными для передвижения по пересеченной местности. Их также часто используют для движения в городской черте, где скапливается много транспорта. Небольшие габариты мопедов дают им возможность беспрепятственно преодолевать пробки, и проходить небольшие препятствия.

Для сборки потребуется:

• двигатель от бензинового инструмента. От его мощности зависит скорость движения мопеда. При выборе мотора нужно отталкиваться от того, что ДВС с мощностью 2 л. с. хватит для движения на скорости не более 40 км/ч;
• резервуар для заправки мопеда топливом. Лучше всего выбирать металлические баки или емкости из твердого многослойного пластика;
• рычаг газа и стандартный велосипедный трос – они нужны для регулировки положения дроссельной заслонки;
• переключатель и проводка – требуются для монтажа и подключения штатной системы зажигания мотора для мопеда;
• детали для изготовления кронштейна, гайки и болты – нужны для установки мотора на опорной раме;
• ремни, цепи и шкивы – они дадут возможность подключить ведущее колесо мопеда к двигателю от бензопилы.

Сборка мопеда из бензопилы должна выполняться в таком порядке:

1. В первую очередь следует рассчитать передачу усилия от двигателя на колесо. Для этого потребуется определить необходимое передаточное число для мопеда. Если оно будет слишком малым, то ДВС не сможет передать свое усилие на колесо мопеда. В случае с крайне большим передаточным числом, мотор будет работать на очень высоких оборотах, а мопед, при этом, станет ехать слишком медленно. Существует определенный пример, отталкиваясь от которого можно определить оптимальное передаточное число. Если мощность используемого мотора составляет 1,8 л. с., а его максимальные обороты – 12500 об/мин., то оптимальным передаточным числом для мопеда станет показатель 1:26;
2. Наиболее простым методом передать усилие от штатного шкива на колесо мопеда – напрямую от двигателя. Также можно оборудовать заднее колесо шкивом или звездочкой, которая должна быть соединена с мотором цепью или ремнем;
3. Далее потребуется оборудовать велосипед сцеплением. Самый простой способ – использовать штатное центробежное сцепление от бензопилы. В некоторых случаях владельцы бензопил подключают штатное сцепление для мопеда к велосипедной трещотке. После этого мопеды разгоняются и движутся по инерции, что дает возможность сэкономить горючее и моторное масло;
4. На следующем этапе нужно установить бензиновый резервуар. Чтобы сделать устройство безопасным, резервуар потребуется расположить на раме велосипеда, подключив емкость к двигателю при помощи топливного шланга;
5. Затем потребуется установить зажигание. Для этого штатный провод узла нужно протянуть от мотора к ручке велосипеда. Последнюю нужно оборудовать переключателем, который даст возможность заглушить ДВС самодельного мопеда.

Для возможности управления мотором, самодельный мопед можно оснастить ручкой газа. Для этого подойдет деталь от горного велосипеда, Из ручки нужно извлечь фиксатор – это даст ей возможность плавно передвигаться в любых направлениях. После этого штатный трос потребуется подключить к заводской заслонке дросселя.

Силовой агрегат и рулевое управление

Если вы смогли достать только мотор от бензопилы, то из него получится сделать привод с одной передачей. Это не слишком удобно, потому что нет возможности регулировать соотношение ведущей/ведомой шестерни, поэтому крутящий момент колес будет одинаков при разгоне и во время постоянного движения. Если же вы смогли достать силовой привод скутера, мотор от старого советского мотороллера «Муравей» или его аналогов, то можно будет использовать его коробку передач для увеличения крутящего момента во время разгона. Для этого вам придется установить педаль сцепления и рычаг выбора передач. Для силового привода скутера эти операции не нужны, потому что в нем используется вариаторная передача.

Устройство болгарки из бензопилы

В репортажах о работе спасателей все видели, как строительные конструкции разрушенных домов или покореженный автомобиль после аварии разрезают высекающим красивые искры ручным аппаратом. Облегченную версию профессионального устройства может сделать любой домашний мастер. Весом и габаритами оно будет значительно превосходить всем известную электрическую угловую шлифмашину, или болгарку. Однако самоделка независима от электропитания, а мощность двигателя позволяет использовать режущие круги диаметром и в 30 см. Такое мобильное устройство позволит резать и зачищать металлоконструкции перед сваркой или покраской, обрабатывать поверхность дерева и камня, и даже резать бетонные блоки вместе с арматурой. Для устройства потребуется сварить небольшую раму, на которой будут закреплены двигатель и подшипник рабочего вала. Крутящий момент передается на шкив рабочего вала коротким ремнем, а на другом конце вала надо закрепить оправку для точильных кругов или зажимное устройство достаточного диаметра от старой болгарки.

Важно помнить, что при работе с болгаркой-самоделкой необходимо пользоваться средствами индивидуальной защиты: очками или прозрачным щитком, плотной спецодеждой и прочной обувью и защитными перчатками

Как сделать картинг из бензопилы

В картклубе Вираж при Центре Технического Творчества г. Елабуга.

Была построена самая простая модель карта для тренировок начинающих картингистов

на основе шасси АКУ 89 и бензопилы УРАЛ.

Нас подтолкнула к этой самоделке проблема с двигателями для тренировок, их практически нет, и они слишком часто ломаются из за того что начинающие картингисты не привычны к высоким скоростям. По этой причине начинают теряться в органах управления и по этой причине выходят из строя коробка передач и сцепление.

После всех этих проблем мы решили построить такую машину, с переделкой бензопилы проблем не возникло, сняли все лишнее рукоятки с баком, цепь, полотно, трос газа, зубчатую рейку.

Немного больше работы потребовалось при переделке звездочки мы за основу взяли родную звездочку то бензопилы УРАЛ сточили все зубья, размер делали произвольный, так как металла на ней было много, и определенность размера большой роли не играла.

Венец звездочки я сделали из ведущей Минской звездочки 15зубьев

Просто расточили по получившемуся размеру звездочки бензопилы.

Переделке подвергся кожух охлаждения, там пришлось просверлить два отверстия для крепления двигателя к подрамнику диаметром 8 мм по старым отверстиям диаметром 6 мм.

Редуктор пришлось перевернуть на другую сторону.

Следующий этап был более интересен, так как тут пришлось делать самодельный подрамник. Он изготовлен, из листовой стали толщиной 3 мм, к нему приварил по месту два уголка 35 х 35 с отверстием D 8,5 мм, ля крепления двигателя бензопилы. К другому концу пластины приварили угольник 35 х 35 в вертикальном положении для крепления редуктора.

Мотоблок из бензопилы Дружба и Урал

Рассмотрим, как собрать мотоблок из бензопилы Дружба. Сборка агрегата из двигателя бензопилы Дружба очень простая. Мотор нетяжелый и компактный, поэтому раму можно собрать из трубы. На нее кроме двигателя крепятся реверсный редуктор и топливный бак. Изогнутая в верхней части труба служит держателем для управления устройством. На ней устанавливается ручка скорости.

Разберемся, как сделать из бензопилы мотоблок своими руками. Пошаговая инструкция:

1. Создается чертеж. Это очень важный этап создания агрегата, без которого изготовить надежную технику не получится. Четко должны быть отмечены все запчасти с местами крепления и обозначены все размеры.
2. Создание рамы. Она представляет собой куб, у которого углы равны 32х32 мм. На верхние углы рамы устанавливается мотор, а под ним — топливный бак. Для промежуточного опирания вала спереди устанавливаются вертикальные стойки. А чтобы смонтировать подшипники, понадобятся опоры к продольным углам.

Можно создать самодельный мотоблок из мотоцикла. Это будет более мощный аппарат, для него используется двигатель мотоцикла. Например, подойдет мотор мотоцикла ИЖ.

Самый простой способ — это установка вентилятора. А чтобы воздух был направлен на цилиндр, используется защитное покрытие. Им может служить старый топливный бак от мотоцикла. Для изготовления агрегата подойдут и мопеды.

Также делают мотоблок из бензопилы Урал. Сельскохозяйственный агрегат можно собрать не только из Урала, но и из Тайги, а также любой бензопилы отечественного и зарубежного производства. Главное преимущество такого двигателя заключается в том, что мотор бензопилы имеет мембранный карбюратор, что позволяет ему работать в любом положении. Карбы на всех бензопилах работают одинаково.

Как выбрать колеса на мотоблок? Обычно приходится выбирать из двух видов колес:

• резиновых (с глубокими протекторами), которые подходят для перемещения по грунтовой дороге;
• металлических (с грунтозацепами), которые предназначены для работы в поле.

Колеса могут быть подобраны от любой техники, если они подойдут по размеру.

С двигателем от мотоблока можно собрать универсальную технику, необходимую в сельском хозяйстве. Некоторые добавляют на мотоблок дополнительное оборудование для выполнения различных работ. В этом случае самоделка позволяет видоизменять мотоблок по своему усмотрению.

Автомеханик, специализируется на С/Х технике

Не секрет, что в нашей стране много умельцев, способных создавать всевозможные чудеса техники из подручных материалов. Немалый интерес внушают возможности двигателя от мотоблока, которым можно оснастить мотоцикл, болотоход, снегоход и всевозможные другие приспособления. Чем привлекательны подобные решения?

Прежде всего, своей доступностью, не говоря уже о возможности талантливых механиков, занимаясь интересным делом, найти практичное и оригинальное применение своим усилиям, создавая нужные в хозяйстве вещи. Что же касается самодельного мотоцикла с двигателем от мотоблока, это решение можно назвать не только практичным, но и довольно простым в реализации.

Сделать мотоцикл из мотоблока можно самому
