Как изготовить самодельный окучник для минитрактора

2 Как сделать окучник для мотоблока своими руками?

Окучник своими руками можно сделать, используя довольно простые конструкции. В этом нет ничего сложного. Чтобы создать традиционный нерегулируемый окучник нужно из металла толщиной 2 миллиметра по шаблону вырезать половинки изделия.

Чертеж плуга-окучника для мотоблока

Далее эти части изогнуть до совпадения радиусов, после этого сварить за 3 прохода. Швы обрабатываются болгаркой. В конечном итоге должен получиться ровный слой металла.

Дисковый окучиватель своими руками также можно изготовить. Для этого необходимо выбрать тип крыльев. Лемехи отвалы, или диски — это стальные листы толщиной 1,5 — 2 миллиметра, у которых отогнуты нижние кромки.

Главное, чтобы диски были симметричные. Иначе тогда конструкцию будет вести в сторону, что значительно затруднит работу. Для создания агрегата можно использовать лемехи, которые служили в качестве сеялки .

Устанавливать лемехи нужно под углом, выдерживая между нижними точками расстояние, которое соответствует ширине колесной колеи, равной ширине междурядий.

Для соединения элементов между собой, применяется болтовое соединение или сварка. Диски соединяются с помощью регулируемых переходников.

Кроме диска, основными частями инструмента выступают: винтовые талрепы, стойки и Т — образный поводок. Талрепы нужны чтобы регулировать вертикальную ось поворота диска. Самодельный окучник крепится к мотоблоку своими руками при помощи балки с крыльями.

Окучник дисковый ручной изготавливается на основе чертежа, при этом очень важно предусматривать соотношение конструкции крепления и размеров. Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной. При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек

При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек

Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной. При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек.

Чтобы облегчить работу с инструментом необходимо обустройство подшипников скольжения. Повысить надежность изделия можно установить подшипники, а не втулки скольжения.

Окучивание картофеля окучником к минитрактору

Применение дискового окучника для мотоблока своими руками облегчит работу и поможет повысить урожайность.

Чтобы прикрепить самодельный окучник к мотоблоку используется кронштейн к сцепке без грядиля. К кронштейну крепится поводок агрегата при помощи стопора и болтов с шайбами. Внутрь квадратной трубы вставляют штопор и плотно прижимают к наружной поверхности.

После этого окучиватель для мотоблока своими руками готов к работе. Тягу мотоблока можно увеличить, работая на первой передаче. Если колеса пробуксовывают в процессе окучивания их необходимо спарить.

Окучник для минитрактора устанавливается, чтобы окучивать свой картофель. Чтобы инструмент был действительно эффективен, необходимо картофель высаживать правильными рядами, расстояния между растениями должно иметь равные значения.

Для того чтобы обработать сельскохозяйственные культуры механизированным способом используется высокопроизводительный окучник для трактора. Его основное назначение — это междурядная обработка картофеля от сорняка и окучивание клубней для повышения урожайности.

2.1 Изготовление ручного окучника в домашних условиях (видео)

Главная / Оборудование / Окучиватель дисковый ручной для картошки своими руками

При выращивании картофеля существуют приемы, которые игнорировать и тем более упускать никак нельзя. Одним из них является окучивание подросших картофельных кустов, цель которого – создание воздухообмена в грунте. Если участок, занятый под посадку картофеля, небольшой, то многие обходятся своими силами и сапкой, но когда площадь достаточно обширная, тогда уже требуется механический помощник для облегчения физического труда и сокращения времени на обработку. Узнайте, как сделать ручной окучник для картофеля своими руками по чертежам и видео .

Самодельный плуг для минитрактора своими руками. Какую конструкцию выбрать?

Лемешно отвальный плуг, собранный своими руками.

Конструкции плуга разнообразны и зависят от типов обрабатываемых почв и видов выполняемых работ. Различают следующие модификации:

  • Лемешно-отвальные – имеют рабочий инструмент в виде клиньев, с помощью которых производится подрезание пласта почвы, его сдвигание и раскрашивание. Используются на минитракторах и мотоблоках в мелких хозяйствах.
  • Дисковые – используют на твердых и тяжелых грунтах для предварительной вспашки. Свободно вращающиеся ножи в виде металлических дисков разрезают верхний слой, а расположенные дальше отвальные элементы переворачивают пласт.
  • Роторные – современная модель плуга, где несколько рабочих ножей установлены на подвижный вал. Такая конструкция обеспечивает высокую производительность, но сложна при самостоятельном изготовлении.

Самым распространенным вариантом является самодельный двухкорпусной плуг с рабочими инструментами в виде лемехов и отвалов. Эта модель проверена временем и опытом многочисленных фермеров. Такие конструкции часто дополняются предплужниками, производящими срезание верхнего задернованного слоя почвы.

Описание и виды

Использование окучников для обработки картофельных полей — замечательный современный способ ускорить, и упростить тяжелую работу. Можно приобрести окучник готовый, заводской сборки, а можно и сделать своими руками — из нехитрых материалов.

Дисковый

Этот вид окучника универсален: идеально подходит, если предстоит обрабатывать большую территорию, но также может использоваться и для небольшого приусадебного участка. Этот вид считается наиболее удобным для применения и, как следствие, является самым популярным.


Дисковый окучник картофеля к трактору

Минус у дискового окучника тоже есть — это его высокая цена, но при наличии минимальных технических знаний и умелых рук его можно сделать и собственными руками. Также будет полезно узнать о том, как стоит использовать соль против сорняков на огороде.

Плужковый

И если устройство дисковых окучников более продвинуто и современно, то устройство плужковых больше всего напоминает конструкцию обычного плуга. Этот вид окучников — простейший, на зато надежный и безотказный в работе. Однако, здесь тоже есть свой минус — плужковый окучник приходится цеплять к более мощному трактору или мотокультиватору.


Плужковый

Если же взглянуть на устройство рабочего элемента, то с этой точки зрения окучники можно разделить на:

  • регулируемые;
  • фиксированные.

Регулируемые

У этого вида окучника есть возможность менять ширину захвата. Последнее качество позволяет использовать данный вид агрегата для картофельной грядки любой ширины. Минус у него тоже имеется — при обработке грядок высыпается земля обратно в борозду. А вот как посадить картофель правильно, и как производятся посадочные работы, указано здесь.


Регулируемые

Фиксированный

Данный вид окучника – самый простой, у него отсутствует возможность менять ширину захвата

Поэтому в данном случае важно при посадке картофеля сделать междурядия максимально равной длины. Иначе работа будет сильно затруднена


Фиксированный

По виду носителя

Тракторный

Как понятно из названия, данный вид приспособления применяют, цепляя к трактору. Такой окучник способен одновременно с обработкой грядок уничтожать сорняки на них, чем тоже дополнительно поднимает шансы высокого урожая. Тракторный окучник состоит из металлической рамы, навеса, колес, лап и самих отвалов, которые непосредственно окучивают землю.


Тракторный

Для мотокультиватора

В данном случае окучник цепляют к культиватору вместо сошника. Окучивает данное устройство следующим образом: насыпает землю при проходе между грядками, причем, насыпает непосредственно на картофельные клубни.


Для мотокультиватора

Преимущества использования самодельного оборудования

Многие навесные устройства можно изготовить своими руками. Для этого не требуются особые навыки и знания. Достаточно составить чертежи, а также подготовить необходимые материалы и инструменты.

Достоинства самодельных окучников для тракторов:

Доступность. Каждый огородник сможет найти конструкционные детали и инструментарий. Такое устройство обойдётся намного дешевле готового оборудования от производителя;
Эффективность. Готовый самодельный окучник по работоспособности практически не уступает рыночному аналогу

В этом случае важно лишь качество изготовления устройства;
Простота использования. Оборудование легко монтируется и демонтируется

Работа выполняется легко и без проблем.

Важно, чтобы окучник был хорошо сконструированный. Это гарантия безопасной и качественной работы

Самодельный окучник, как правило, крепится только к модели трактора Т-25 с небольшой тяговой силой. Агрегат не может работать с аппаратами, у которых больше трёх корпусов. На другую технику, включая минитрактор Донг Фенг, можно монтировать исключительно специальные приобретённые окучники.

Разновидности

Существует несколько разновидностей такого навесного оборудования:

Листерный тип – самый простой по конструкции, потому его легче всего сделать своими руками. Такие окучники не регулируются, то есть рабочие части инструмента находятся в фиксированном положении (ширине), которое нельзя менять. Обычно захват равен 25-30 см. Соответственно, ширина рядов картофеля или другой культуры будет напрямую зависеть от ширины захвата.

Сам инструмент имеет вид двух скрепленных полукрыльев с тонкими стойками. Можно использовать для мотоблоков мощностью до 3,5 л. Преимущество данного типа в том, что агрегат не перегружается, если окучник сильно углубляется в грунт. Но при высокой влажности почвы возможно её налипание.

Дисковые окучники, как понятно из названия, состоят из двух расположенных под углами дисков, закрепленных на раме. Отличается высокой эффективностью, потому магазинные варианты стоят соответственно. Изготавливать такой тип окучника немного сложнее

При этом очень важно правильно подобрать диски по размеру, симметрично их установить. При самостоятельном изготовлении можно сделать дисковые окучники с фиксированным или регулируемым захватом

В пропеллерных окучниках рабочие элементы имеют вид пропеллеров (наподобие домашних вентиляторов). Другие названия этой разновидности – активные или роторные окучники. Их работа состоит из двух этапов: вскапывание и очищение почвы от сорняков, а затем – рыхление. Однако все это происходит за один виток диска. Могут использоваться только с теми мотоблоками, у которых имеется две передние передачи, чтобы на скорости 180 оборотов в минуту была возможность перброса почвы между рядами посадок.

Окучник пропеллерного типа.

Также существует классификация по принципу работы – окучники могут быть двухрядными или однорядными. Двухрядные (двойные) экземпляры дают возможность вести одновременную обработку ряда с двух сторон. Обычно это регулируемые окучники – за счет изменения положения пластин можно выбирать угол и ширину борозды.

Однорядные окучники отличаются меньшими габаритами, но обычно не регулируются. Такие приспособления состоят только из одной пластины, что снижает их функциональность и позволяет производить только одну операцию за единицу времени.

Двух- и однорядные модели листерных окучивателей.

Ручной дисковый окучник

У некоторых хозяев до сих пор применяются ручные дисковые окучники

Сделанные своими руками и отлаженные для работы на картофельном поле, они не теряют важности и при окучивании небольших клубничных грядок. Работают по принципу «тяни-толкай» и представляют собой подобие дисковых приспособлений для мотоблока

Имеется рама с двумя дисками, направленными под углом друг к другу, и ручками длиной по 100 и 170 см соответственно, одна из которых для тяги, а другая — для прижатия дисков к почве. Расстояние между дисками регулируется.

Для работы с таким окучивателем необходимы два человека. Конечно, можно трудиться и одному, если на раму положить груз около 10−15 кг. Рукоятки у такого чудо-окучника съёмные, что очень удобно при его перевозке на участок.

Окучник для минитрактора является одним из наиболее популярных и распространенных видов навесного оборудования. Такая популярность обусловлена функционалом и предназначением окучника – он используется при посадке картофеля и дальнейшего подсыпания грядок, одновременной их прополки. Также с его помощью можно делать борозды перед посадкой, формировать рядки и окучивать другие виды полезных культур, кроме картофеля.

КУЛЬТИВАТОР-ПРОПОЛЬЩИК

А своеобразным маяком послужит передняя часть рамы. Точнее — сориентированное на середину междурядья опорное колесо, так как сам культиватор, врезаясь в поверхностный слой почвы, становится попросту не виден в образующемся крошеве.
Была, правда, попытка сделать культиваторную лапу более заметной за счет дополнительной установки вертикальных концевиков. Но от такой идеи пришлось вскоре отказаться, — уж слишком много «мелочевки» цеплялось за столь вычурную «тяпку».

Вариант, эскизы которого приведены на рисунке, разработан для междурядной обработки картофеля с шириной посадки 0,5 м. Тем же, кто привык к другим нормам высева, придется вносить соответствующие коррективы.
Культиваторную лапу проще взять готовую (например, от списанной сельхозтехники).

Но можно сделать и самим, тем более что основные размеры на эскизе указаны. В верхней части лапа имеет втулку с рифлением типа «мышиный зуб» (подробности о выполнении такового см. в № 1 журнала за 1993 год) на торцах — для закрепления в рифленых щечках поворотного кронштейна и последующей стяжки болтом М14 с гайкой. В результате появляется возможность легко, быстро и в широких пределах менять угол установки культиватора.

Прополыцик-комкоразбиватель тоже лучше позаимствовать у сельхозтехники. Установленный в задней части самодельной рамы, он вместе с культиватором (на поворотном кронштейне!) образует своеобразный шарнир, полуосями которого являются два стальных болта М6 с гайками и шайбами.

А для выуживания измочаленных и полуперетертых сорняков из конгломерата, образующегося в рабочей зоне, служит тяжелая многозвенная цепь, свободно навешиваемая на концевые крюки. Вытянутые сгребателем на поверхность стебельки-корешки сорных растений при сухой солнечной погоде вянут и гибнут.

Примененная в культиваторе-пропольщике U-образная поворотная рукоять практически ничем не отличается от уже рассмотренного ранее аналога. Другое дело — введенная в данную конструкцию пружина (навита из стальной 1,5-мм проволоки) с цепным фиксатором и крюком. Столь нехитрому, казалось бы, устройству отводится особая роль: служить и индикатором, и регулятором нагрузки, которую испытывает в ходе эксплуатации культиватор-пропольщик.

Оно же выполняет и функции прижима рабочих органов к поверхности почвы в зависимости от состояния последней.
Нагрузка, естественно, возрастает при работе на тяжелых сырых и задерненных участках. Почва налипает на все элементы конструкции, забивается в барабан пропольщика.

Помогает периодическое встряхивание агрегата. Чтобы оно выполнялось быстрее и эффективнее, рекомендую к поперечине рамы пропольщика приварить маленькие упорные шайбы (на рис.2 условно не показаны). Стоит лишь потянуть за рукоять вверх, как в
них упрутся задние кончики лапы. Ну а рывок вызовет сотрясение самой конструкции, вследствие чего вся налипь тут же слетит и техника вновь будет готова к работе.

И еще. Смастерите длинный зацеп типа кочерги из 6-мм «катанки». Повесьте сей инструмент во время прополки на руку, чтобы по мере необходимости можно было быстро очистить раму или, скажем, тот же звездчатый пропольщик от запутавшихся корней и прочего.
С механизацией прополки, будем считать, разобрались. На очереди — окучивание картофельных плантаций. Любой огородник знает не понаслышке, а из собственного выстраданного опыта, насколько трудна эта работа. Да
и времени на ее выполнение уходит, как правило, немало.

Измотаетесь, даже если возьмете себе в помощники плужок-окучник, преимущества которого изложены в предыдущем номере журнала.
Улучшить положение дел может, в частности, использование рассмотренного плужка, если установить его вместо культиваторной лапы.
Но есть и другое, кардинальное решение: обзавестись более специализированной техникой.

Зачем нужен процесс окучивания

Всем известно, что когда картофель находится в стадии роста, он требует регулярной окучки. Но не всем известно, для какой цели это делают. Картофель необходимо окучивать по следующим причинам:

  1. За счет взрыхлённой почвы, корни картофеля получают воздух, благодаря чему он быстрее растёт;
  2. За счёт проникновения воздуха, скорость образования клубней увеличивается.
  3. Благодаря процессу окучивания, вы получаете урожай на 20-30 процентов больше.

На заметку: В тех регионах страны, где прохладно и достаточно влажно, процесс окучивания проводят с регулярной постоянностью. Благодаря чему, из грунта уходит ненужная вода, начинается процесс нагревания и картофель обогащается воздухом. А в засушливых районах России окучивание может негативно сказаться на урожаи, так как удаляется влага из почвы.

Вот важные моменты в процессе окучивания:

  • Окучивание необходимо осуществлять в конкретное время. Стандартно, картофель подвергается рыхлению два раза за сезон. Изначально окучивают при росте картофеля в длину на десять сантиметров от земли. Повторно начинают рыхлить землю, когда растение достигло двадцати сантиметровой длины. Очень важным моментом является, чтобы цветки не были раскрыты.
  • Процесс окучивания делайте в пасмурную погоду, в ранние или вечерние часы. Идеально, если этот процесс сделать после дождика, полива или после росы.
  • Не проводите окучивание в жаркую погоду. Так как части растения, которые впоследствии окажутся на солнце, сгорят.
  • Окучивание выполняется при помощи инструментария, такого как тяпка, грабли или мотыга. Это очень трудоёмкий и длительный процесс. Мы рекомендуем вам использовать ручной окучник, который, прочитав нашу статью, вы сможете собрать самостоятельно.

Предлагаем ознакомиться Правила подготовки квартиры перед проведением дезинсекции — уничтожение насекомых.

Как сделать культиватор на минитрактор своими руками

Сельскохозяйственным работникам, в сарае у которых «притаились» различные подручные средства, стоит задуматься о том, чтобы сделать самодельный культиватор для минитрактора своими руками. Учитывая то, что стоимость магазинных моделей достаточно высокая, умельцы могут существенно сэкономить.

Чтобы изготовить культиватор своими руками, сначала нужно понять, есть ли у вас все необходимые элементы. Если их нет, то нужно их приобрести в специализированном магазине.

Все инструменты и материалы, которые будут использоваться при конструировании культиватора должны быть прочными и устойчивыми к коррозийным процессам.

Связано это с тем, что рабочие элементы культиватора будут находиться в постоянном контакте с увлажненной землей, которая играет роль довольно агрессивного окислителя.

В наличии у тракториста, задумавшегося об изготовлении инструмента, должны быть следующие материалы:

  • труба из стального материала длиной больше 2 м;
  • пластины квадратной формы из стального материала размером не менее 15х15 см;
  • пластины прямоугольной формы с плоским сечением (20х25х5 см);
  • крепежные элементы (болты и гайки) не меньше 20 штук.

Также вам нужно будет использовать:

  • дрель — обязательно иметь комплект разных сверл;
  • сварочный аппарат и электроды;
  • болгарка и диски, режущие по металлу;
  • гаечные ключи разного размера.

Выбор конкретных размеров пластин, а также прочего оборудования зависит от нескольких факторов. Во-первых, это размеры мини-трактора или мотоблока, на который будет устанавливаться культиватор. Во-вторых, следует решить, каким образом к трактору будет крепиться инструмент, какой на нем тип соединения узлов. В-третьих, нужно ориентироваться на вид инструмента для обработки земли, который использует сельскохозяйственный работник.

Самодельный листерный окучник

Ежи для прополки картофеля своими руками: чертежи

Чтобы сделать самодельный ручной или автоматизированный окучиватель для картофеля любого типа, сначала необходимо выполнить на бумаге в масштабе чертёж механизма и указать необходимые размеры устройства.

Оборудование для изготовления

Чтобы работа выполнялась быстро и качественно, необходимо сначала подготовить инструмент. Для этого понадобятся:

  • болгарка;
  • сварочный аппарат с электродами;
  • дрель с набором свёрл;
  • молоток.


Болгарка и сварочный аппарат необходимы для изготовления окучника

Из материалов необходимо подготовить:

  • металлический лист, толщиной 2-3 мм;
  • железная труба, с сечением 20ммх20мм или 30ммх30мм;
  • если будет изготавливаться регулируемое приспособление, то дополнительно нужно приобрести 4 петли и металлические полосы (толщиной 3 мм).

Ход работы

  1. Из металлического листа вырезаем боковины плужка (уши).Чем больше ширина боковин, тем больше будет захватываться земли и, соответственно, больше её будет засыпаться под куст. В более узкой части, предназначенной для нарезки земли, ширина ушей должна быть 5-7 см. Для узких междурядий изготавливаются уши меньшей ширины, чем для широких;
  2. Изгибаем боковины и придаём им нужную форму. Радиус изгиба должен быть одинаковым как для левой, так и для правой половины;
  3. Свариваем обе половины и зачищаем место сварки;
  4. Соединяем уши между собой металлическими полосами. Если окучник не регулируемый, то полосы привариваются к ушам, если регулируемый, то фиксируем с помощь петель. Желательно, чтобы угол между полосами составлял 90°, а между ушами – 120°. Другие концы полос свариваем между собой;
  5. К узким концам ушей присоединяем носик с помощью сварки. Угол между металлическими полосами и носиком должен составлять 150°;
  6. После изготовления рабочей части окучника её приваривают к кронштейну. С помощью кронштейна потом окучник соединяют с механизмом, например, с мотоблоком.

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

  • Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
  • Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
  • Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
  • Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
  • Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
  • В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
  • Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

  • сварочный аппарат;
  • листовое железо;
  • болгарка;
  • крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

  • Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
  • Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
  • Так что при покупке нужно уточнять этот момент.
  • Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

  • Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
  • В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
  • Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
  • Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

https://youtube.com/watch?v=fSGR4FlZuFY

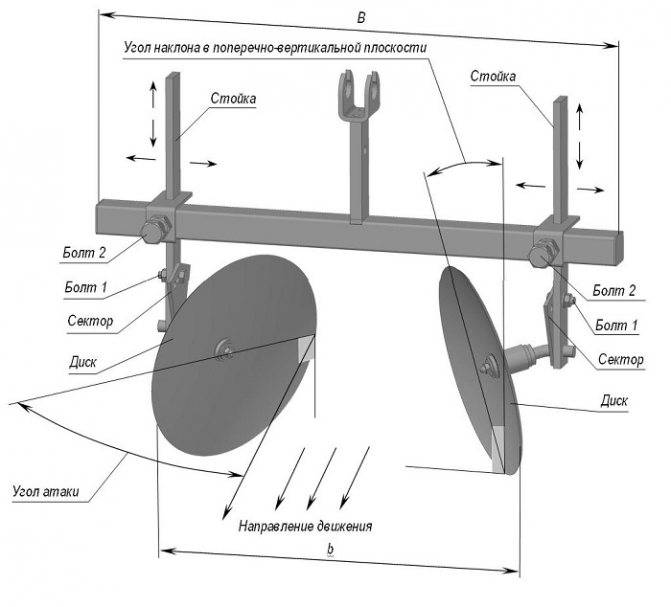

Устройство дискового типа

Устройство окучника дискового типа состоит из рамы на двух колесах и двух подвешенных дисковых элементов. Если более подробно рассматривать все составляющие элементы, то можно выделить следующие:

поводок Т-образного типа;

винтовые тарлепы – 2 штуки. За счет этих элементов осуществляется регулировка угла поворачивания дисковых элементов по вертикали;

стойки – 2 штуки;

диски – 2 штуки.

Регулировка стоек обеспечивает удобное изменение расстояния между краями дисковых приспособлений. По этой причине можно выбирать такой размер ширины, который нужен – от 35 см до 70 см.

Это важно: для колес нужно выставлять размер диаметра около 70 см и ширину от 10 до 14 см. Иначе можно повредить и испортить растения во время окучивания

Если нужно выставить у дисковых элементов одинаковый размер углов поворотов, то нужно отрегулировать тарлепы. Без этого окучник буде тянуть постоянно в боковую сторону. А вот уровень наклона у дисковых элементов не регулируется и в основном всегда держится на одном уровне.

Как он работает?

Прибор прикрепляется к мотоблоку на кронштейн сцепления без грядителя. Это осуществляется стопорным элементом двумя болтами и шайбами плоского вида. Наиболее удобный рабочий процесс с ним осуществляется на первых пониженных передачах. Принцип работы этих окучников состоит в следующем: дисковые элементы во время движения загребают почву и делают при окучивании валик, присыпая землей растения.

Вращательные движения дисковых элементов обеспечивают измельчение почвы и дополнительно рыхлят ее.

Полезно знать: если используется двухрядный окучник для окучивания картофеля, то необходимо установить на сцепление два прибора на расстоянии, которое будет равно междурядий.Кроме этого этот инструмент имеет следующие достоинства:

за счет него получаются высокие и ровные гребни междурядий;

легкость и удобство при работе;

небольшие энергозатраты.

Однако не все так хорошо, есть и отрицательные стороны. Эти приспособления по сравнению с другими видами стоят в 3, а порою даже в 4 раза дороже. Конечно, на стоимость влияет целый ряд факторов:

размер диаметра и толщины дисковых элементов;

материал, из которого изготовлен инструмент – сталь простого или легированного типа;

устройства регулировки.

При покупке необходимо учитывать все нюансы. Если же покажется что этот прибор слишком дорогой, то его можно изготовить своими руками. Тем более изготовление не совсем уж такое сложное.

Чертеж

Нажмите на картинку, чтобы увеличить

Перед тем как начать изготавливать самостоятельно дисковый окучник, необходимо ознакомиться с чертежами этого инструмента.

Благодаря им, можно с наибольшей точностью сделать этот инструмент с первого раза, и он прослужит долгое время.

Окучники для минитракторов: виды и их отличия

Обработка картофеля уже давно входит в число наиболее сложных сельскохозяйственных работ. Многие фермеры выполняют ее вручную, используя для этого простейшие ручные приспособления. Однако, эту энергоемкую процедуру можно существенно облегчить, используя окучник на минитрактор. Это орудие позволит обрабатывать большие участки, сэкономив силы и время фермера.

Окучник – это третий по значимости агрегат после плуга и лебедки. Данное приспособление дает возможность нарезать ровные борозды для посадки картофеля, и подсыпать подросшие кусты грунтом.

Существует несколько видов устройств:

  • листерные – эти орудия обладают наиболее простой конструкцией и фиксированной шириной захвата. Такой окучник для минитрактора состоит из двух раздвинутых и соединенных между собой крыльев. Обе пары неподвижные, поэтому отрегулировать устройство под определенную ширину междурядий нельзя. В таком случае следует заранее приспосабливать междурядья к ширине приспособления. Как правило, ширина листерного окучника составляет от 25 до 30 см. Этого слишком мало, так как ширина междурядий при посадке картофеля составляют 50–60 см. Одна из главных особенностей этих видов оборудования заключается в наличии в их устройстве тонких стоек, что предотвращает перегрузку минитрактора при заглублении оборудования глубоко в почву;
  • окучники с регулируемой шириной захвата – посадка картофеля с таким орудием является гораздо более удобной. В его устройство входит специальный регулировочный механизм. Он дает возможность подстроить оборудования под размеры, того, или иного междурядья. Основным минусом таких приспособлений является высокая энергоемкость. Это связано с принципом работы крыльев, отодвигающих почву в стороны. Сразу же после прохождения ряда грунт заполняет борозду, из-за чего фермер вынужден вновь обрабатывать междурядье. В связи с этим повышается потребление горючего и износ двигателя агрегата. Несмотря на это, такие приспособления входят в перечень наиболее популярного оборудования для сельского хозяйства. Они широко применяются не только в небольших фермерских хозяйствах, но и на угодьях крупных предприятий;
  • дисковые – в число их преимуществ входит удобство в практическом применении, надежность и выносливость. Дисковый окучник для картофеля на минитрактор – это универсальное орудие. При покупке приспособлений этого типа, лучше всего выбирать модели, которые изготовлены из легированной стали, и в устройство которых входят подшипники качения большой толщины. Наиболее эффективным считается трехрядный дисковый окучник для минитрактора – он показывает высокую эффективность в любых условиях, независимо от плотности и вязкости почвы. Кроме того, модели для обработки трех рядов обладают максимально прочной конструкцией. Это повышает их устойчивость при обработке тяжелых глинистых грунтов;

пропеллерные – оборудование этого типа используется преимущественно для работы с машинами с двумя и более передними передачами. Это необходимо для того, чтобы во время работы мотора на скорости 180 об./мин. на второй передаче оборудование перебрасывало грунт на в грядки.

Зная о плюсах и минусах каждого из видов окучников для минитрактора, фермер получает возможность подобрать подходящее для себя оборудование.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
