Трактор ДТ-175 Волгарь технические характеристики

Видео о ДТ 75

В видеоролике можно увидеть бульдозер в работе, а так же оценить его маневренность:

ДТ 75 несколько десятилетий был наиболее популярным гусеничным бульдозером отечественного рынка (3 тяговый класс). Модель получила широкое применение в различных областях, а старые версии отдельные потребители используют и в настоящее время. Производство бульдозера в модернизированном виде продолжается. Техника, получившая множество новых элементов (мотор, кабину, трансмиссию), сохранила свои главные достоинства: надежность, доступность и простую конструкцию.

Производство ДТ 75 осуществлялось Волгоградским тракторным заводом. Конструкторы неоднократно дорабатывали модель, улучшая различные эксплуатационные характеристики, что позволяло бульдозеру сохранять свою популярность, несмотря на обилие конкурентов.

ДТ 75 характеризуется широкой сферой использования. Машина активно применяется на ремонтных и строительных площадках, в промышленности и сельском хозяйстве. Бульдозер эффективно работает на склонах с незначительной крутизной (до 20 градусов). Отменная проходимость позволяет задействовать технику на бездорожье, грунте повышенной влажности и болоте. Дополнительное навесное оборудование повышает возможности и функционал модели.

ДТ 75 подходит для выполнения следующих операций:

• выкорчевывание небольших деревьев и пней;
• разработка, рыхление и перемещение грунта на малые расстояния;
• транспортировка сыпучих материалов;
• гидромелиоративные манипуляции;
• погрузочно-разгрузочные работы;
• очистка магистралей и улиц от снежных заносов, грязи, земли.

Рабочее оборудование и органы управления

Рабочее оборудование представлено раздельно-агрегатной гидравлической системой, задним навесным устройством, валом отбора мощности (ВОМ), тягово-сцепным устройством. Распределитель гидравлической системы – 3х-золотниковый. Масляный бак расположен слева от кабины, впереди бака для дизтоплива.

Рабочее оборудование приводится в действие валом отбора мощности (ВОМ), который смонтированна задней поверхности корпуса трансмиссии. Двухскоростной, зависимый вал отбора мощности соединён с первичным валом коробки переключения передач. Он обеспечивает выходному хвостовику две скорости: 9 об/сек (540 об/мин.) и 16,7 об/сек (1000 об/мин).

В составе гидравлического оборудования – гидроцилиндр задней навески, гидроусилитель сцепления, два гидронасоса, гидравлический распределитель. Подъём заднего навесного орудия производится гидравлической системой с насосом НШ50У-3. Насос представляет собой односекционный шестерённый агрегат с приводом от коленчатого вала двигателя. Данный гидронасос наделён высокой пропускной способностью, достаточной для достижения максимальной грузоподъёмности навесного орудия (3 тонны). Гидравлическая система питается от масляного бака, расположенного в левой части кабины, возле топливного бака. Диаметр гидроцилиндра составляет 125 мм.

Обороты дизельного двигателя регулируются педалью и рычагом. Способ управления поворотом – планетарный механизм с тормозными барабанами. Тормоза – бортовые. Поворот трактора ДТ-175 проводится с помощью 1 из 2-х рычагов и одной из двух педалей торможения гусениц. При включении сцепления трактор встаёт на месте, либо движется с предельно малой скоростью. Разгоняется трактор путём повышения числа оборотов двигателя. Для полной остановки трактора ДТ-175 надо уменьшить обороты двигателя и отключить сцепление. Для экстренной остановки – и сцепление отключить, и на педаль тормоза нажать. После чего ещё снизить обороты двигателя и включить нейтральную передачу.

Технические характеристики

Тракторы семейства ДТ-75 оснащаются дизельными двигателями жидкостного охлаждения нескольких моделей. На двигателях применяется система питания, состоящая из воздухоочистителя, топливного насоса высокого давления и форсунок. Двигатель Д-440 оснащается турбокомпрессором, остальные моторы — атмосферные.

Расход топлива зависит от модели двигателя:

• 7,2 л в час — для дизеля СМД-14;
• 11,4 л в час — для А-41.

Трактор оснащен 2 топливными системами: для дизеля и для пускового двигателя. Для второго применяется смесь бензина с маслом, хранящаяся в бачке с объемом 2,6 л. Расход бензина при пахоте зависит от числа пусков двигателя. На один запуск уходит около 0,05-0,1 л топливной смеси. Объем топливного бака, установленного сзади или сбоку кабины, зависит от модификации и находится в пределах 215-315 л.

Трактор оснащен схемой сцепления постоянно включенного типа. В состав конструкции входят два диска сухого трения, расположенных во внутренней полости маховика мотора. Управление работой механическое, выполняется педалью. Трансмиссия 7-скоростная, механическая, с ходоуменьшителем. Максимальная скорость трактора достигается на 7-й передаче и составляет 11,5 км/ч. Использование ходоуменьшителя позволяет работать с минимальной скоростью 0,33 км/ч.

Масса машины с дизелем А41 составляет 6530 кг, что сопоставимо с тем, сколько весит трактор С1002 аналогичной конструкции.

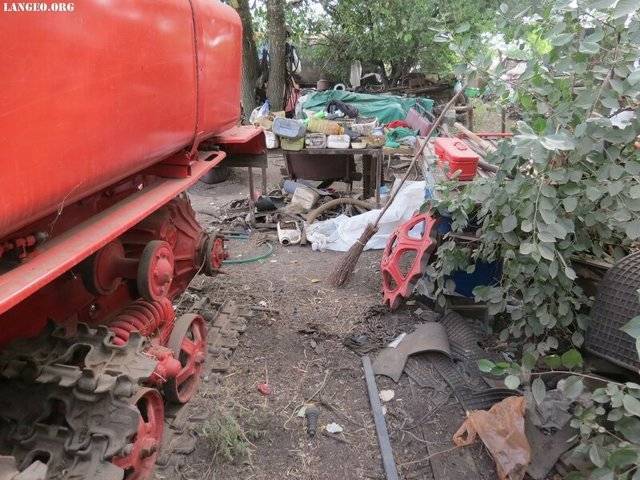

ДТ-175С Волгарь

langeo_org (langeo_org) wrote, 2015-09-24 01:03:00 langeo_org langeo_org 2015-09-24 01:03:00

Энергонасыщенный скоростной гусеничный трактор ДТ-175С «Волгарь», разработан и создан ПО «Волгоградский тракторный завод им. Ф. Э. Дзержинского».

Этот трактор сельскохозяйственный, общего назначения, тягового класса 3. Его скорость — до 21 км/ч. Отличительная особенность трактора — применение гидротрансмиссии, благодаря чему число передач уменьшилось с семи (на тракторе ДТ-75МВ) до двух и стало возможно плавное (бесступенчатое) в автоматическом режиме изменение скорости передвижения агрегата с учетом тягового усилия на крюке. Это позволяет производительнее и экономичнее использовать машину. Главная составная часть трансмиссии — одноступенчатый, комплексный, двухреакторный гидротрансформатор Г4-400-70 — гидродинамический преобразователь крутящего момента.

На тракторе установлен дизель СМД-66 эксплуатационной мощностью 125 кВт (170 л.c.), позволяющий создавать резерв мощности по сравнению с серийно выпускаемыми тракторами ДТ-75В и ДТ-75МВ.

В результате этого возможно повышение рабочей скорости на основных сельскохозяйственных работах (пахоте, культивации и севе) с 5 … 8 до 9 … 15 км/ч. Трактор отличается хорошей проходимостью по слабонесущим грунтам.

Он может быть оснащен механическим ходоуменьшителем.

Трактор ДТ-175С предназначен для работы с навесными, полунавесными и прицепными машинами и орудиями на предпосевной обработке почвы, севе, основной обработке тяжелых и средних почв, уборке урожая, снегозадержании, а также для работ в орошаемом земледелии, выполнения транспортных, дорожно-землеройных работ и работ с погрузочно-разгрузочными машинами в регионах с умеренным климатом.

Оригинал записи и комментарии на LiveInternet.ru

ДТ-75 – продолжение следует?

Официальным «наследником» самого массового гусеничного трактора стала его модернизированная версия ВТ-90 («Волгоградский трактор-90»), которая впоследствии, в немного видоизменённом состоянии, получила торговое наименование «Агромаш-90ТГ». В серию данная машина так не пошла, и, учитывая полное разорение ВгТЗ, перспективы её производства остаются весьма туманными. Возможно, оно будет налажено на других предприятиях концерна «Тракторные заводы». Как, к примеру, производство военной техники (БМД и БТРД), которое было перенесено из Волгограда в Курган. Тем не менее, ознакомимся в общих чертах с особенностями трактора «Агромаш-90ТГ».

Последний из семейства ДТ-75

«Рестайлинг» основного советского гусеничного трактора произошёл уже в двухтысячные годы. ВТ-90, и практически он же – «Агромаш-90ТГ», является модернизированной версией ДТ-75, и в целом его конструкция повторяет легендарный трактор. Однако, во-первых, новая модель получила более современные двигатели:

• А-41СИ-02 – усовершенствованный вариант А-41СИ Алтайского моторного завода. Этот дизель снабжён пневмокомпрессором, жидкостно-масляным теплообменником, бумажным воздухоочистителем. Мощность – 95 л./с.
• Минский Д-245.5S2 – двигатель с турбонаддувом и системой промежуточного охлаждения воздуха. 110 л./с. мощности.
• Sisu 44-DТA — наиболее современный (экономичный и экологически чистый, но при этом и более дорогой) мотор, который по финляндской лицензии выпускается на Владимирском моторо-тракторном заводе. Мощность – 94 л./с.

Трактор снова «перестал быть «почтальоном»: топливный бак на ВТ-90 расположен сзади, однако он не только не уменьшился, но и увеличился на сорок литров: с 260-ти до 300 л. Гидрораспределители (основной и муфты сцепления) перенесены с передней части трактора позади кабины, возле топливного бака. Масло теперь больше не попадает в кабину.

Кабина в «Агромаш-90ТГ» стала не только просторнее, но и на порядок комфортнее. Приборная панель лишена устаревших механических рычагов и масляных трубок, им на смену пришли электрические датчики. Основное и дополнительное (пассажирское) рабочие места оборудованы гораздо удобнее; в кабине сделали вторую дверь. Капот на «наследнике ДТ-75 стал не металлическим, а стеклопластиковым. Цвет трактора изменился с красного на синий.

ВТ-90, он же «Агромаш-90ТГ»

С ремонтом и запасными частями нет никаких проблем: новая модель имеет полную совместимость с классическим ДТ-75 второго поколения. Механизатор, знающий устройство предшественника, без труда может разобраться и в ВТ-90. Ну, а теперь, собственно, об устройстве самого ДТ-75.

Устройство

Основной отличительной чертой трактора ДТ-175 является встроенный двухреакторный гидротрансформатор Г4-400-70, позволяющий трактору без рывков плавно (бесступенчато) в автоматическом режиме увеличивать или уменьшать скорость движения (учитывая тяговое усилие на крюке агрегата). Рассмотрим более полно устройство трактора ДТ-175 на гусеничном ходу.

Силовая установка

Дизельный силовой агрегат СМД-66 имеет V-образную форму и обеспечивает трактору ДТ-175С производительность 175 л. с. Четырехтактный двигатель имеет шесть цилиндров прямого впрыска топлива через ресивер.

Встроен генератор на 1000 Вт, ТНВД двухсекционного типа НД-22/6Б4 автоматически подает под давлением в двигатель дизельное топливо, регулируя силу впрыска и дымление. Мотор также оснащен закрытой форсункой ФД-22 с четырехсопловым распылителем.

ДВС также содержит два фильтра (сменные элементы выполнены из бумаги):

Используется технология турбонаддува с участием компрессорной установки ТКР-11С-1.

Трактор ДТ-175 отлично адаптирован для работы в различных климатических условиях с резкими температурными перепадами.

Бензиновый одноцилиндровый карбюраторный пускатель П-350 производительностью 13,5 л с. запустит дизельную силовую установку даже при минусовой температуре. Пусковой двигатель оснащен электростартером (встроен в панель управления кабины), имеется и внешний ручной стартер.

Гидравлика

Гидравлическая система трактора ДТ-175 (Волгарь) состоит из следующих элементов:

• гидравлического шестеренчатого насоса НШ50У-3;
• гидравлического трансформатора Г4 400-70;
• масляного бака.

Благодаря гидросистеме происходит подъем заднего функционального навеса, агрегатируемого с трактором посредством задней навесной или тягово-сцепной систем.

Кабина

Кабина у трактора Дт-175 (Волгарь) цельнометаллическая двухместная, снабженная мощной вентиляционной системой. Крепится к жесткому каркасу посредством семи прорезиненных амортизаторов. Для большей устойчивости кабина трактора подвинута вправо.

Тонированные стекла защищают водителя от яркого солнечного света и жары, имеется передний (электрический) и задний (ручной) стеклоочистители. Сиденья регулируемые. Система управления рычажно-педальная. Двойная обшивка надежно защищает водителя от температурных перепадов, сквозняков и шума.

Ходовая и трансмиссия

На гусеничной машине ДТ-175 стоит балансирная подвеска, ось опорных катков усилена. Инженеры доусовершенствовали и увеличили:

• энергоемкость пружин;
• ширину гусеничного звена (до 47 см);
• размеры обода;
• диаметр пальца (2,5 см);
• диаметр опорных катков ходовой;
• количество звеньев гусеничного полотна (45 штук).

КПП механическая, имеющая 4 передние (включая 2 пониженные) и 1 заднюю скорости движения. Задний мост состоит из:

• планетарки (поворотный механизм);
• главной передачи;
• тормозной системы.

К трансмиссии подсоединяется ВОМ, с его помощью к дизельному трактору ДТ-175 присоединяется различное навесное оборудование активного типа.

Кабина ДТ-75. Рабочее место механизатора

Кабина цельнометаллическая, подрессоренная, с панорамным остеклением; полностью герметизирована; оснащена системами очистки воздуха и отопления. Система воздухоочистки включается автоматически при полном закрывании двери. Отопитель гонит в кабину нагретый воздух от радиатора по воздуховоду.

В кабине трактора ДТ-75М.

Кресло на рабочем месте механизатора регулируется по высоте; дополнительное сиденье расположено чуть ниже, и оно не регулируемое. Щётки стеклоочистителей установлены и на переднем, и на заднем стекле; стеклоомыватель предусмотрен только для переднего стекла.

Стоимость трактора Т-175 «Волгарь»

На электронных досках объявлений ещё можно встретить предложения о продаже б/у тракторов «Волгарь», хотя, по понятным причинам, их очень мало – можно посчитать по пальцам. А именно:

• «1991 г.в. Состояние среднее. Коробка + мост от ДТ 75» – цена 170 000 рублей (Оренбургская область);
• «На ходу» – 210 000 рублей (Алтайский край);
• «Трактор на ходу+ плуг + плоскорез» – 250 000 рублей (Ставропольский край);
• «1986 г.в., подготовлен для леса» – 250 000 рублей (Пермский край);
• «ДТ-175 «Волгарь» с ножом, в отличном состоянии – 260 000 рублей (Нижегородская область);
• «На ходу, гусеницы и ходовая в отличном состоянии» – 320 000 рублей (Краснодарский край);
• «ДТ -175С, состояние отличное» – 400 000 рублей (Краснодарский край);
• «Трактор в отличном состоянии.1991 года выпуска. Наработка 950 мото-часов. Всё свое родное, есть запчасти,п луг. Стоит на учёте» – 550 000 рублей (Чувашская республика).

https://youtube.com/watch?v=R53GFgMcnZY

Цена ДТ-75 на современном рынке

Стоимость нового ДТ-75, т.е. «Агромаш-90ТГ», начинается от отметки в 1 950 000 рублей. Что касается рынка подержанных ДТ-75, то он чрезвычайно обширен, предложений много. Трактор 80-х/90-х годов производства можно приобрести в ценовом диапазоне 100-200 000 рублей (есть и дешевле, но в очень «усталом» состоянии, требующие вложений); двухтысячных годов выпуска – 300-450 000 рублей.

«На все руки мастер»: и пахарь, и бульдозер

Несмотря на свой солидный возраст, ДТ-75 и в начале XXI века продолжает оставаться самым распространённым и популярным гусеничным трактором на просторах бывшего Союза.

Конечно, при всех достоинствах данная модель трактора сейчас всё-таки устарела и в техническом смысле, и, прежде всего, в моральном. Но спросом пользуется. Ещё бы: современные аналоги во всех отношениях лучше, но вот цена… Несоизмеримая разница! Поэтому в информационном пространстве технической и сельскохозяйственной тематики периодически и появляются сообщения о мнимом возрождении производства «живой легенды» – трактора ДТ-75.

Инструкция по эксплуатации

В инструкции имеется всего несколько разделов, требующих особого внимания от оператора гусеничной машины:

• Устройство трактора ДТ-175;
• Технические характеристики;
• Требования безопасности;
• Обкатка силовой установки;
• Техобслуживание;
• Неполадки, их причины и рекомендации по устранению.

Вкратце уделим внимание некоторым разделам

Первый запуск, обкатка

Эта процедура продлит срок эксплуатации двигателя и других органов сельскохозяйственной машины. Длится процедура около 8-10 часов. За это время движущие части силовой установки, шестерни, и другие элементы конструкции притираются, подстраиваются.

Начинать обкатку необходимо без нагрузок. По прошествии времени нагрузки постепенно увеличивают и доводят до ¾ мощности мотора.

По окончании приработки производится полная замена масла в картере двигателя и трансмиссии.

Техобслуживание

Тракторная машина ДТ-175 неприхотлива в уходе и ремонтопригодна. Чтобы обеспечить длительный срок эксплуатации без поломок достаточно соблюдать следующие правила:

• Производить полную замену моторного масла через каждые проработанные 100 моточасов, рекомендовано использовать моторные масла: М-10Г2к и М-10ДМ.
• Производить замену трансмиссионного смазочного материала через каждые проработанные 1000 моточасов, рекомендовано трансмиссионное масло марки Тап-15в.

• При консервации трактора не забываем слить рабочие жидкости.
• Использовать только высококачественные рабочие жидкости.

Основные неисправности и способы их устранения

Мотор не заводится, глохнет:

• закончилось топливо (бензин в пускаче или солярка в дизеле);
• закончилась смазка;
• засорились фильтрующие элементы (для воздуха или топлива);
• система зажигания пускателя вышла из строя (сгорела свеча, магнето, высоковольтный кабель отпал и т. д.);
• система подачи топлива пускателя засорена или вышла из строя (карбюратор, шланги, фильтр и т. д.);
• ТНВД дизеля засорился или вышел из строя.

Стартер не запускает двигатель:

• провод не контачит или оборвался;
• разрядился аккумулятор;
• магнитный переключатель не контачит;
• произошло замыкание.

Гидравлика не отвечает:

• гидронасос выключен;
• уровень масла ниже нормы;
• предохранительный клапан плохо работает.

Тормозная система вышла из строя:

• тормозные колодки изношены;
• тормозные диски износились;
• необходимо отрегулировать педаль тормоза.

Обзор поколений и модификаций ДТ-75

Как бы то ни было, и сейчас на просторах бывшего Советского Союза продолжают исправно трудиться уже перешедшие в ранг «ветеранов» трактора ДТ-75. Удивительно, но в глубинке можно найти насквозь проржавленные, но находящиеся в рабочем состоянии ДТ-75 первого поколения, без буквы «М» в наименовании! Те самые, без которых не обходился ни один фильм про завершающую стадию покорения целинных земель и тому подобном. На целине ДТ-75 стали продолжателями дела своих предшественников –ДТ-54 и С-80, и вслед за ними встали на постаменты памятников в обжитых районах целины.

Особенности первого и второго поколения

ДТ-75 1-го поколения отличается небольшой цельнометаллической кабиной, в которой угадываются очертания кабины грузовика ГАЗ-51, и четырёхцилиндровым четырёхтактным дизельным двигателем СМД-14 мощностью в 75 лошадиных сил. Соответственно, на тракторах второго поколения, запущенного в серию в 1978 году, была установлена новая, увеличенная и подрессоренная панорамная кабина, оснащённая вентиляционной установкой. Она была смещена вправо от оси трактора, а топливный бак, ранее находившийся сзади, был расположен справа от кабины и стал гораздо вместительнее. ДТ-75В, ДТ-75МВ, ДТ-75БВ – заводские наименования тракторов с новой, ассиметрично расположенной кабиной.

Наглядно: первое (справа) и второе поколение ДТ-75 в игрушечных копиях-моделях трактора

Надо сказать, что новые кабины, безусловно повысившие уровень комфорта механизаторов, были ими приняты не сразу. Доверие к трактору и его репутация были настолько велики, что ещё несколько лет из разных концов страны шли письма с требованием оставить в производстве ДТ-75 1-го поколения. А новый трактор, из-за расположенного сбоку бака, иронически называли «почтальоном». Кстати, одним из аргументов было то, что с новой кабиной неудобно было опахивать лесопосадки: мешала её высота.

Однако оставаться в «почтальонском» виде трактору ДТ-75М было суждено все последующие годы его производства. Второе поколение данных сельхозмашин оснащалось более мощными дизелями А-41,  А-41СИ мощностью 90 л./с. (ДТ-75М, ДТ-75ДЕ), и турбированным СМД-18Н мощностью 95 л./с. . (ДТ-75Н). На ряд ДТ-75 павлодарского производства устанавливались моторы Д-440-21 производства предприятия «Алтайдизель» (Барнаул). Однако фактически, этот мотор является аналогичным А-41.

Модификации

Что касается модификаций трактора ДТ-75, то каждая из них была призвана повысить его эксплуатационные характеристики в конкретных специфических условиях. Коротко о каждой из них:

ДТ-75Б – болотоходная модификация, с увеличенной шириной гусеничного полотна и 80-сильным двигателем СМД-14НГ. Этот трактор предназначен для использования на заболоченных почвах, в частности, на торфоразработках. Конструкция была дополнена спецподдонами защиты двигателя и трансмиссии.

ДТ-75Б – болотоходная модификация трактора

• ДТ-75К – трактор для работы на крутых склонах, например, в горнодобывающей промышленности. Эта модификация оснащена системой предохранения от опрокидывания на крутых склонах. Двигатель – СМД-14МГ . Оригинально были расположены сиденья в кабине: не рядом, а друг напротив друга.
• ДТ-75С – модификация, предназначенная для использования в качестве бульдозера. Главная особенность – могучий шестицилиндровый дизель СМД-66 мощностью 170 л./с.
• ДТ-75Н – модернизированный вариант классического ДТ-75М, запущенный в серию в 1984 году. Ряд конструктивных изменений, тем не менее, оставил данный вариант трактора полностью унифицированным с моделью ДТ-75М.
• ДТ-75Д – универсальный гусеничный трактор с дизельным двигателем А-41И мощностью 94 л./с.
• ДТ-75МЛ – выпускавшийся с 1986 года только в Павлодаре вариант трактора, отличавшийся изменённой облицовкой моторного отсека и увеличенной по размерам кабиной, увеличившей высоту трактора с 2304 до 2923 мм.

В Павлодаре на ДТ-75 ставили кабину собственной конструкции, ещё более высокую и просторную. На фото – модификация ДТ-75МЛ.

Интересно, что на Павлодарском тракторном заводе были также осуществлены опыты по запуску в производство ДТ-75М и ДТ-75МЛ не на гусеничном, а на колёсном ходу.

Кстати, Павлодарский тракторный завод в эпоху новых экономических реалий постигла участь его «старшего брата». Рекорд производства был поставлен в 1984 году: 55 тысяч единиц ДТ-75. В конце 90-х / начале 2000-х тракторное производство остановилось; завод был разделён на несколько предприятий, из которых реально работающим и дающим продукцию является трубопрокатное производство «KSP Steel».

По болотам и по взгорьям…

На основе базовой модели в 1964 году были изготовлены модификации трактора ДТ-75, приспособленные для работы в особых условиях: ДТ-75Б (болотоходный) и ДТ-75К (крутосклонный). Особенности конструкции болотоходного трактора – увеличенная опорная поверхность гусеничных цепей и возможность опускать направляющие колеса. Так удалось достичь повышенной проходимости по топким участкам (в СССР трактор был востребован в Прибалтике).

Крутосклонный трактор с возможностью работы на склонах крутизной до 20 градусов совершил настоящую революцию в горном земледелии! Благодаря дублированному управлению и двум механизмам навески (впереди и сзади) он мог работать без разворотов в конце участка, обрабатывая землю поперек склона, по горизонтали.

С помощью ДТ-75К стало возможным расширить посевные площади, возродить выбракованные пастбища, вести обработку полей любой конфигурации. И все это с небольшим расходом топлива. Такой трактор очень пригодился в Закавказье.

Очередная известная модификация – мощный энергонасыщенный скоростной трактор ДТ-75С, который работники ВгТЗ назвали «Волжанином». В нем впервые в отечественном тракторостроении применили автоматизированную гидромеханическую передачу и гидротрансформатор, что позволило избежать увеличения веса и габаритов машины. К январю 1976 года «Волжанин» успешно прошел хозяйственные и государственные испытания.

Модификации трактора ДТ-75 с топливным баком, расположенным сбоку от кабины, в народе метко прозвали «почтальон». Это тракторы ДТ-75В и его болотоходная модификация ДТ-75БВ, ДТ-75М и ДТ-75МВ, ДТ-75Н и его болотоходная модификация ДТ-75НВ, ДТ-75Д и его торфяная модификация ДТ-75ДТ, ДТ-75РМ.

Кабина ДТ-175

Кабина «Волгаря» заметно отличается от кабины ДТ-75. Она установлена на семи резиновых амортизаторах, значительно снижающих, по сравнению с ДТ-75, вибронагрузку на рабочее место механизатора. Сиденье размещено над правой гусеницей, что позволяет хорошо видеть борозду.

На ДТ-75 для того, чтобы оценить свою работу, механизатору нужно поворачиваться и присматриваться. Кабину «Волгаря» оснастили вентиляционно-очистительной установкой искусственного микроклимата. Она втягивает наружный воздух, пропускает его через фильтры, очищая его от пыли, охлаждает и увлажняет (для этого служит специальный бачок с водой). Устройство рассчитано на подачу 500 м3 очищенного воздуха в час.

В стенки и крышу кабины заложен водонепроницаемый и шумо-изолирующий картон, также использовались новейшие синтетические материалы для теплоизоляции, защиты от зноя и стужи. На стёкла кабины ДТ-175 наносилось титановое или оловянно-сурьмяное покрытие, препятствующее проникновению всего объёма жарких солнечных лучей вовнутрь. Отопитель кабины мощный, позволяющий и в морозное время разогреть внутреннюю температуру до +20°С.

Кабина двухместная, смещённая вправо от оси самого трактора. Дверь в кабине одна. Стеклоочиститель переднего стекла в тракторе «Волгарь» электромеханический, заднего – ручной.

Трактор ДТ-175 «Волгарь»

ДТ-175 «Волгарь»

Практически в самом конце советского периода Волгоградский тракторный завод приступил к выпуску модели ДТ-175 «Волгарь», пришедшей на смену легендарному гусеничному трактору ДТ-75. Это — сельскохозяйственный трактор повышенной проходимости, тягового класса 3, способный развивать транспортную скорость до 21 км/час. Параллельно с этой моделью разрабатывалась ее скоростная модификация ДТ-175С «Волгарь». Ее максимальная рабочая скорость увеличена с 8 до 15 км/час.

Отличительные особенности

Конструкция новой модели схожа с конструкцией предшественника. Но в ней заложено много новшеств, позволяющих значительно повысить мощность и тяговое усилие трактора, его скоростные характеристики.

Одно из них — использование гидротрансформатора, обеспечивающее бесступенчатое, плавное переключение скоростей в зависимости от тягового усилия на крюке. Были усовершенствованы ходовая часть и элементы трансмиссии, установлен двигатель СМД-66 мощностью в 170 л.с., турбокомпрессор и интеркулер.

Трактор ДТ-175 «Волгарь» имеет и внешнее отличие. Его моторный отсек длиннее, чем у ДТ-75. Рассмотрим подробнее внедренные новшества.

Двигатель

Установка нового четырехтактного, шестицилиндрового дизеля с V-образным расположением цилиндров дала значительное увеличение мощности. Впрыск топлива в нем осуществляется непосредственно в цилиндры.

Подача турбокомпрессором увеличенной порции воздуха обеспечивает более полное сгорание топлива. Воздух в цилиндры поступает через ресивер — полость, расположенную в развале блока цилиндров.

Новый двигатель СМД-66 отличается:

• Возможностью регулировки топливного насоса.
• Увеличенной частотой вращения коленвала.
• Промежуточным охлаждением воздушного потока, подаваемого турбокомпрессором, посредством интеркулера.
• Использованием термостата в системе охлаждения. Он в автоматическом режиме поддерживает оптимальную температуру охлаждающей жидкости во время работы и способствует более быстрому ее прогреванию при запуске в холодное время года.
• Установкой предпускового подогревателя, оснащенного электрическим стартером.

Трансмиссия

Трансмиссия ДТ-175 «Волгарь» — гидромеханическая. В нее входят:

• Главная муфта сцепления (двухдисковая, постоянно замкнутая, сухая), смонтированная на маховике двигателя.
• Карданная передача. Она передает крутящий момент, компенсируя возникающие во время работы перекосы и несоосности в местах соединения валов муфты сцепления и гидротрансформаторного насосного колеса.
• Гидротрансформатор модель Г4-400-70. В его устройство входят три колеса с лопастями (реактивное, турбинное и насосное). Во время работы насосное колесо придает ускорение рабочей жидкости и направляет ее на турбинное колесо, передавая ему вращение. Реактивное колесо установлено на муфте свободного хода. Оно выполняет функцию регулятора, меняя напор жидкости и обеспечивая оптимальный режим работы двигателя. Активный диаметр гидротрансформатора составляет 40 см, КПД — 0,89.
• Механическая четырехвальная КПП. С ее помощью осуществляется включение двух рабочих, двух пониженных (технологических) передач и одной заднего хода. В ней предусмотрена система блокировки, связанная с магнето (при включенной передаче запуск двигателя невозможен) и главной муфтой сцепления (если она включена, скорости переключаться не будут).
• Задний мост, аналогичный ДТ-75.

Ходовая часть

Ходовая часть ДТ-175 «Волгарь» также претерпела ряд изменений:

1. У опорных катков подвески балансирного типа увеличена ширина обода и диаметр, усилена ось. Пружина изготовлена из прутка большего диаметра. Ее штырь размещен на внешнем балансире, а чашка под нее — на внутреннем.
2. В гусеничной цепи увеличены диаметр пальцев (с 22 до 25 мм) и ширина звена (с 390 до 470 мм). В результате, стала больше площадь опоры, что позволило использовать трактор для выполнения работ на сыпучих грунтах.

Кабина

На новой модели установлена модернизированная эргономичная кабина с удобной компоновкой рычагов управления и приборной панели. Она размещена на семи резиновых амортизаторах, снижающих вибрацию.

Подрессоренное сиденье водителя находится над правой гусеницей. С него хорошо видна борозда. Кабина имеет отличную звукоизоляцию. На ее крышу и стенки нанесены специальные покрытия, защищающие от летнего зноя и зимней стужи.

Рабочее оборудование приводится в работу валом отбора мощности, смонтированном на задней поверхности корпуса трансмиссии. Двухскоростной, зависимый ВОМ соединен с первичным валом КПП. Он обеспечивает выходному хвостовику две скорости: 9 об/сек (540 об/мин.) и 16,7 об/сек (1000 об/мин).
