Обзор трактора ДТ-75 и его модификаций

Гусеничный трактор ДТ-75 — легенда, ставшая хитом

Легенда, проверенная временем или самый заслуженный трактор на территории всего постсоветского пространства-уникальный гусеничный трактор ДТ-75. История техники начинается с его основоположника: трактора ДТ-54 универсально сочетавшим в себе высокую функциональность, экономичность и надежность. Разработчик трактора ДТ-75 не менее известный конструктор Михаил Александрович Шаров разработал легендарный гусеничный трактор ДТ-75, ставший самым известным на всей территории Советского Союза и стран зарубежья. Надежность и качество ДТ-75 оценили и за рубежом. Так на экспорт трактор был закуплен более 40 странами мира. Это очень сильно подняло авторитет советского тракторостроения и по сей день современный трактор ДТ-75 считается лучшим образцом гусеничной техники не имеющий конкурентов.

Производство самых первых экземпляров трактора ДТ-75 было налажено в 1956 году. Новенькие модели трактора ДТ-75 ждали серьезные испытания, где эти модели добились отличных результатов, после которых руководство завода приняло решение сделать массовый выпуск. В 1959 году десяток тракторов ДТ-75 прошли государственные испытания, отработав сезон под специально установленной максимальной нагрузкой. Данные испытания превзошли все ожидания, гарантировавшие отличное качество машины, высокую производительность и экономичность. В отличие от своих предшественников модель трактора ДТ-75 была значительно легче в весе и выигрывала в скорости, которая выросла на 47% и увеличила показатель в производстве на 47%

Так началась история легендарной сельскохозяйственной машины. Слава о тракторах Волгоградского завода прогремела на весь СССР, колоссально увеличив производство и выпуск техники. Популярность трактора ДТ-75 охватывала не только сельскохозяйственные сферы. Так трактор стал появляться на экранах телевиденья и «снялся в кино» став одним из героев кинофильма «Русское поле» на нем работала главная героиня. Свои положительные отзывы легендарный трактор ДТ-75 получил и в СМИ, став самым обсуждаемой разработкой в сельскохозяйственном производстве не только на территории Советского Союза, но и за рубежом. По данным на 2010 год ОАО «Волгоградский тракторный завод» выпустил более 2 742 000 единиц гусеничных тракторов ДТ-75. Сейчас трактор ДТ-75 полностью адаптирован под современное производство. На базе популярной гусеничной модели ДТ-75 созданы инновационные версии других популярных тракторов, одним из которых является Агромаш 90 ТГ

Волгоградский трактор ДТ-75 – универсальная гусеничная техника с успехом применяется в лесном хозяйстве, дорожном строительстве, отлично работает в агрегате с сельскохозяйственным оборудованием и землеройным оборудованием для строительных работ.

Сейчас современный трактор ДТ-75 это технически усовершенствованная и модернизированная версия легендарной советской модели, совмещающая в себе базу советских технологий и современные конструкторские разработки, отвечающие всем международным стандартам качества. За время его существования он перетерпел некоторые изменения, не изменяя своему качеству и ремонтопригодности.

Инструкция по эксплуатации

Для увеличения моторесурса машины, необходимо:

Правильно обкатать двигатель.
Вовремя производить технический осмотр и последующее обслуживание агрегата.
Изучить возможные причины неисправностей, подробно описанные в инструкции.
Консервация.

Первый запуск, обкатка

Эта процедура длится 8-10 часов. Двигатель прогревается и первые несколько часов работает без нагрузок. Проверяются все системы, передачи и т. д. Постепенно нагрузки увеличиваются и доводятся до ¾ мощности силовой установки. По окончание приработки обязательно производится замена масла.

Техническое обслуживание

В инструкции размещена таблица проведения планового осмотра гусеничного трактора (согласно проработанных моточасов), включающая в себя замену масла. Эта процедура начинается с прогрева мотора. Масло слегка нагревается и легче циркулирует по системе. Когда масло слито, нужно слить и отработку. Затем чистятся фильтры и центробежный очиститель.

Для тракторов ДТ-75 используются следующие марки моторных масел:

Проверка гидросистемы требует контроля давления масла. Давление менее 1 кгс/см3 требует прочистки фильтров и долива масла. Если оно поднялось к отметке 2,5 кгс/см2 и более — требуется промыть фильтры с обязательным сливом масла.

Для гидросистемы применяют гидромасла следующих марок:

Основные неисправности и способы их устранения

Зная причины возникновения неисправностей и способы их устранения, оператор гусеничного трактора ДТ-75 может самостоятельно выполнить ремонт своего агрегата.

Мотор не запускается:

топливо отсутствует либо не соответствует качеству;
компрессия в цилиндре, вызванная износом компрессионных колец;
масло закончилось или низкокачественное;
ТНВД требует очистки;
фильтры засорились.

Гидросистема не работает:

нехватка масла в гидросистеме;
выключен гидронасос;
предохранительный клапан засорился.

Тормозная система не работает:

износ тормозной колодки;
износ тормозного диска;
требуется регулировка подшипника или шестерни.

Технические параметры

Показатели	Значение
Габариты	4,41,85–2,242,71 м
Допустимый клиренс	32–38 см
Вес	7,4 т
Объем бака для солярки	360 л
Принцип перемещения	гусеничный
Количество передач	10 передних, 5 задних
Мощность мотора	95 л. с.
Число цилиндров	4
Скорость перемещения	12 км/ч
Расход солярки	15 литров за час работы

Кабина

Производители озаботились тем, чтобы реализовать надежную звукоизоляцию помещения водителя. Им это в целом удалось добиться, поскольку все соединения кабины максимально герметичны. Из-за этого пространство внутри обеспечено комфортной температурой при разных погодных условиях. Дополнительной опцией является оснащение рабочего места системами кондиционирования и подогрева.

Электрическая схема трактора ДТ-75

Рулевые механизмы и расположение приборов управления удобны, они отвечают требованиям эргономики. Удобно и то, что в кабине отсутствуют вспомогательные приборы, способные помешать простому управлению машиной. На основной приборной панели удалены указатели поворотов. Особенностью также является отсутствие зеркал, что ухудшает осмотр территории позади агрегата. Водителю при работе приходится полагаться только на себя.

Двигатель

Машина оборудована четырехтактным гидроцилиндровым дизельным мотором, паспортная мощность у которого — 95 л.с. Этот силовой агрегат производится финской компанией. Его особенность — присутствие предпускового подогревателя, который существенно облегчает запуск мотора даже при сильных морозах.

Многоступенчатая КПП позволяет включать 10 передних скоростей движения и 5 — в направлении заднего хода. Благодаря такому потенциалу ДТ-75 удобно эксплуатировать при различных экстремальных условиях. Трансмиссия, функционирующая одновременно с дизелем, минимизирует расход солярки. Час работы в холостом режиме требует всего 15 л дизельного топлива. Скоростной показатель гусеничного бульдозера этой модели — 12 км/ч.

Трансмиссия

Этот узел выполнен в виде многоступенчатой КПП, обеспечивающей плавное переключение передач.

Благодаря этому качественная трансмиссия позволяет значительно снизить общее количество расходуемого дизельного топлива.

Навесные приспособления

Навесное оборудование монтируют, руководствуясь особенностями требований к выполняемым действиям. Различные производители этих приспособлений предлагают их широкий ассортимент. Некоторые удобны для выполнения сельскохозяйственной деятельности, иные предназначены для очистки территории от снега.

Выпускают модификации машины с поворотным либо стационарным отвалом. Паспортная его ширина — 2,5 м. Высота этого приспособления — 0,8 м. Чаще отвал крепят, чтобы с его помощью очищать дорожное покрытие.

Транспортировка агрегата

Конструктивные особенности трактора значительно облегчают его транспортировку при использовании платформы железнодорожного состава.

Хотя, учитывая, что не к каждому объекту проложена железнодорожная ветка, производители позаботились, чтобы имелась альтернативная возможность доставки спецтехники. Бульдозер вполне доступно погружать на автомобильный транспорт для перевозки. Для этого понадобится только прицеп, имеющий низко расположенную раму.

Обзор поколений и модификаций ДТ-75

Как бы то ни было, и сейчас на просторах бывшего Советского Союза продолжают исправно трудиться уже перешедшие в ранг «ветеранов» трактора ДТ-75. Удивительно, но в глубинке можно найти насквозь проржавленные, но находящиеся в рабочем состоянии ДТ-75 первого поколения, без буквы «М» в наименовании! Те самые, без которых не обходился ни один фильм про завершающую стадию покорения целинных земель и тому подобном. На целине ДТ-75 стали продолжателями дела своих предшественников –ДТ-54 и С-80, и вслед за ними встали на постаменты памятников в обжитых районах целины.

Особенности первого и второго поколения

ДТ-75 1-го поколения отличается небольшой цельнометаллической кабиной, в которой угадываются очертания кабины грузовика ГАЗ-51, и четырёхцилиндровым четырёхтактным дизельным двигателем СМД-14 мощностью в 75 лошадиных сил. Соответственно, на тракторах второго поколения, запущенного в серию в 1978 году, была установлена новая, увеличенная и подрессоренная панорамная кабина, оснащённая вентиляционной установкой. Она была смещена вправо от оси трактора, а топливный бак, ранее находившийся сзади, был расположен справа от кабины и стал гораздо вместительнее. ДТ-75В, ДТ-75МВ, ДТ-75БВ – заводские наименования тракторов с новой, ассиметрично расположенной кабиной.

Наглядно: первое (справа) и второе поколение ДТ-75 в игрушечных копиях-моделях трактора

Надо сказать, что новые кабины, безусловно повысившие уровень комфорта механизаторов, были ими приняты не сразу. Доверие к трактору и его репутация были настолько велики, что ещё несколько лет из разных концов страны шли письма с требованием оставить в производстве ДТ-75 1-го поколения. А новый трактор, из-за расположенного сбоку бака, иронически называли «почтальоном». Кстати, одним из аргументов было то, что с новой кабиной неудобно было опахивать лесопосадки: мешала её высота.

Однако оставаться в «почтальонском» виде трактору ДТ-75М было суждено все последующие годы его производства. Второе поколение данных сельхозмашин оснащалось более мощными дизелями А-41, А-41СИ мощностью 90 л./с. (ДТ-75М, ДТ-75ДЕ), и турбированным СМД-18Н мощностью 95 л./с. . (ДТ-75Н). На ряд ДТ-75 павлодарского производства устанавливались моторы Д-440-21 производства предприятия «Алтайдизель» (Барнаул). Однако фактически, этот мотор является аналогичным А-41.

Модификации

Что касается модификаций трактора ДТ-75, то каждая из них была призвана повысить его эксплуатационные характеристики в конкретных специфических условиях. Коротко о каждой из них:

ДТ-75Б – болотоходная модификация, с увеличенной шириной гусеничного полотна и 80-сильным двигателем СМД-14НГ. Этот трактор предназначен для использования на заболоченных почвах, в частности, на торфоразработках. Конструкция была дополнена спецподдонами защиты двигателя и трансмиссии.

ДТ-75Б – болотоходная модификация трактора

ДТ-75К – трактор для работы на крутых склонах, например, в горнодобывающей промышленности. Эта модификация оснащена системой предохранения от опрокидывания на крутых склонах. Двигатель – СМД-14МГ . Оригинально были расположены сиденья в кабине: не рядом, а друг напротив друга.

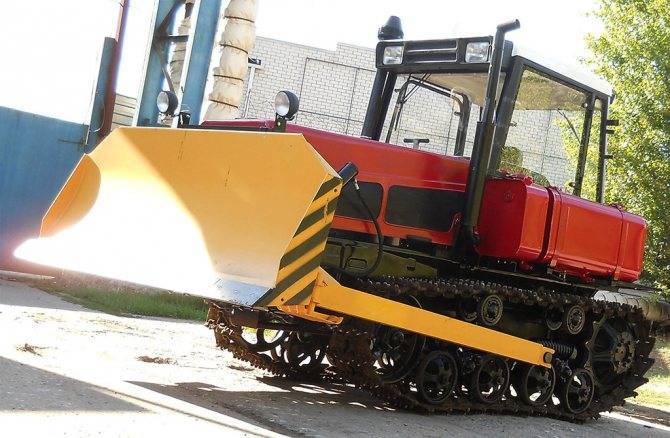

ДТ-75С – модификация, предназначенная для использования в качестве бульдозера. Главная особенность – могучий шестицилиндровый дизель СМД-66 мощностью 170 л./с.
ДТ-75Н – модернизированный вариант классического ДТ-75М, запущенный в серию в 1984 году. Ряд конструктивных изменений, тем не менее, оставил данный вариант трактора полностью унифицированным с моделью ДТ-75М.
ДТ-75Д – универсальный гусеничный трактор с дизельным двигателем А-41И мощностью 94 л./с.
ДТ-75МЛ – выпускавшийся с 1986 года только в Павлодаре вариант трактора, отличавшийся изменённой облицовкой моторного отсека и увеличенной по размерам кабиной, увеличившей высоту трактора с 2304 до 2923 мм.

В Павлодаре на ДТ-75 ставили кабину собственной конструкции, ещё более высокую и просторную. На фото – модификация ДТ-75МЛ.

Интересно, что на Павлодарском тракторном заводе были также осуществлены опыты по запуску в производство ДТ-75М и ДТ-75МЛ не на гусеничном, а на колёсном ходу.

Кстати, Павлодарский тракторный завод в эпоху новых экономических реалий постигла участь его «старшего брата». Рекорд производства был поставлен в 1984 году: 55 тысяч единиц ДТ-75. В конце 90-х / начале 2000-х тракторное производство остановилось; завод был разделён на несколько предприятий, из которых реально работающим и дающим продукцию является трубопрокатное производство «KSP Steel».

Цена ДТ-75 на современном рынке

Стоимость нового ДТ-75, т.е. «Агромаш-90ТГ», начинается от отметки в 1 950 000 рублей. Что касается рынка подержанных ДТ-75, то он чрезвычайно обширен, предложений много. Трактор 80-х/90-х годов производства можно приобрести в ценовом диапазоне 100-200 000 рублей (есть и дешевле, но в очень «усталом» состоянии, требующие вложений); двухтысячных годов выпуска – 300-450 000 рублей.

«На все руки мастер»: и пахарь, и бульдозер

Несмотря на свой солидный возраст, ДТ-75 и в начале XXI века продолжает оставаться самым распространённым и популярным гусеничным трактором на просторах бывшего Союза.

Конечно, при всех достоинствах данная модель трактора сейчас всё-таки устарела и в техническом смысле, и, прежде всего, в моральном. Но спросом пользуется. Ещё бы: современные аналоги во всех отношениях лучше, но вот цена… Несоизмеримая разница! Поэтому в информационном пространстве технической и сельскохозяйственной тематики периодически и появляются сообщения о мнимом возрождении производства «живой легенды» – трактора ДТ-75.

Спектр сельскохозяйственных работ

Трактор ДТ-54 главным образом предназначен для эксплуатирования в различных видах работ сельскохозяйственной отрасли. Сфера применения техники включает:

вспашку земли;
планирование полей;
посевные работы;
сбор урожая;
землеройные и другие сельскохозяйственные работы.

Машина отлично себя зарекомендовала при вспахивании новых и целинных земель. Тяговая мощность гарантирует глубокую пахоту тяжелых грунтов и труднопроходимых территорий.

Техника успешно работает в паре с четырех- или пятикорпусными плугами, механизмами для боронования и культивации грунта, различными сеялками, поливальными машинами, косилками, а также машиной для посадки деревьев.

Трактор мог соединяться с разными орудиями малого захвата и представлял собой многофункциональный агрегат, который подходил для использования в строительстве и легкой промышленности.

Кроме того, была разработана версия ДТ-54А, которая предназначалась для работы в торфяных (болотистых) местностях и на рыхлых (неустойчивых) грунтах. Не увязнуть в земле машине помогали ее широкие гусеницы.

Важные изменения

Первая серьёзная модернизация проведена в 1967 году. Модификация ДТ-75М даже получила собственное имя – Казахстан.

От предшественника «Казахстанец» отличался силовым агрегатом. На машину установили двигатель А-41, мощность которого составляла 90 л. с. при рабочем объёме 7,45 литра.

Несмотря на возросшую мощь, удельный расход топлива снизился и составил 185 г/л. с. в час. Новый мотор весил больше – 930 кг, а значит, увеличился и вес трактора.

Теперь доходил до 6350 кг при давлении на грунт 0,48 кг на кв. см. Но одновременно продолжался и выпуск модификации с двигателем СМД-14.

Причина – низкая стоимость таких машин. Увеличение тяговых характеристик ДТ-75 позволило расширить перечень оборудования: отвалы, плуги, бороны, культиваторы, сеялки, опрыскиватели, поливная техника – это не полный список устройств..

Трактор гусеничный ДТ-75: технические характеристики

За годы производства устройство трактора ДТ-75 претерпело немало изменений, но даже на сегодняшний день машина сохраняет простоты конструкции и ремонтоспособность. ДТ-75 считается лучшим трактором, благодаря сочетанию производительности, экономичности и низкой стоимости. В своем классе он имеет самые высокие показатели по всем пунктам.

Машина выпускается в нескольких модификациях:

ДТ-75 с округлой кабиной;
ДТ-75М и 75Б с округлой кабиной и выпуклой крышей;
ДТ-75К, оснащенный специальной кабиной;
ДТ-75В, 75М, 75МВ, 75Н со смещенной вправо кабиной;
ДТ-75МЛ и 75Т с большой угловатой кабиной.

Каждая модификация имеет отличия по техническим и рабочим характеристикам. Изначально базовой моделью являлся ДТ-75, на сегодняшний день его место занял ДТ-75М. Трактор относится к машинам общего назначения и имеет класс тяги 3.

Двигатель и коробка передач трактора ДТ-75

ДТ-75 оснащается четырехтактным четырехцилиндровым дизелем марки А-41. Двигатель имеет мощность 90 л.с. или 66,2 кВт. Силовой агрегат оснащается системой жидкостного охлаждения. Запуск дизеля осуществляется электростартером. В качестве системы предпускового подогрева в условиях пониженных температур трактор использует подогреватель ПЖБ-200. Максимальный крутящий момент двигателя 42,3 кгс*м. Силовой агрегат имеет запас крутящего момента 15 % и рабочий объем 7,4 л.

Коленчатый вал вращается с частотой 1750 оборотов в минуту. Диаметр цилиндра двигателя составляет 130 мм, ход — 140 мм. Двигатель расходует топливо в пределах 251,5 (185) г/кВт*ч (г/э. л.с.-ч). Для работы основного мотора используют дизельное топливо. Предпусковой механизм работает на смеси бензинов А-72 или А-76 с моторным маслом. Заправить топливный бак можно на 315 л.

Коробка передач — механическая с 7 ступенями. Максимальная скорость передвижения трактора ДТ-75 в базовой комплектации 11,18 км/ч вперед и 4,54 км/ч назад. Трансмиссия оборудована ходоуменьшителем. Коробка монтируется в едином корпусе с задним мостом. Сцепление — двухдисковое сухое. Трактор использует постоянно замкнутую систему.

Ходовая система и гидравлическая системы

Трактор помещается на сварную раму, на которой расположены все узлы и агрегаты машины. Задний мост обеспечивает надежное торможение трактора во время движения вперед и назад. Для этого используется два планетарных механизма поворота с одной ступенью и ленточная тормозная система. Благодаря планетарному механизму уменьшается требуемое усилие на рычаге управления поворотом техники.

Гидронавесная система состоит из вала отбора мощности с номинальной частотой вращения 540 и 1000 оборотов в минуту. Задняя навесная система одинакова для тракторов ДТ-75 и ДТ-75М. Она изготовлена по сельскохозяйственному типу и агрегатируется практически со всеми сельхозмашинами, а также может работать в агрегате с бульдозером и прицепным устройством.
