Подготовка к изготовлению самодельного трактора
В первую очередь потребуется подобрать и внимательно изучить чертежи, которых нужно придерживаться во время сборки. Также нужно составить подробный план всех дальнейших действий, чтобы исключить возможные ошибки.
Изучив схемы, понадобится заранее подобрать места монтажа водительского сиденья и коробки переключения скоростей.
Немаловажное значение имеет место, где будет проходить процесс изготовления. Нередко на сборку трактора из УАЗа уходит по несколько месяцев, поэтому рабочее место нужно правильно обустроить и собрать все нужные для работы детали и оборудование
В конструкцию трактора из УАЗа непременно входят следующие элементы:
- двигатель от УАЗ 469;
- механизм трансмиссии;
- рулевое колесо;
- ходовая часть;
- валы отбора мощности;
- подвесные конструкции.
В большинстве случаев результатом сборки становится колесная сельскохозяйственная машина, гораздо реже – агрегат, передвигающийся на гусеницах. Номинальная мощность трактора составляет в пределах 10–50 л. с.
Коробку переключения скоростей, вместе с мотором и ходовой УАЗ 469 лучше всего взять от одного, и того же автомобиля. Это существенно упростит и ускорит сборку трактора. Если есть время и желание, то можно провести несколько экспериментов, и применить для сборки детали и механизмы от разных машин.
Важную роль играет устойчивость самодельного трактора из УАЗа. На это влияет используемая для сборки коробка передач. Лучше всего, чтобы механизм имел повышенное передаточное число – это позволит увеличить тяговое усилие агрегата, которое, при этом, не должно превышать 300 кг.
Для лучшей устойчивости трактора из УАЗ в его конструкцию нужно включить широкие колеса. Если изготовленный трактор будет использоваться для выполнения несложных сельскохозяйственных задач на грядках, то подойдут колеса, шириной 13 дюймов. Если дальнейшее применение трактора будет осуществляться в поле, то его потребуется оборудовать колесами, диаметром не менее 18 дюймов. Резина на колесах обязательно должна быть с шипами, что улучшит сцепление трактора с почвой.
Если планируется изготовления гусеничного трактора из УАЗа, то особое внимание при сборке потребуется уделить приводу. Последний потребуется установить в задней части гусеничного механизма, чтобы предотвратить повреждение катков
Непосредственно при эксплуатации трактора необходимо помнить о регулярной очистке гусениц – в противном случае грязь и снег будут быстро засорять используемый привод.
Непосредственно перед сборкой понадобится спланировать систему охлаждения – это поможет определить места установки переходников. Самодельный трактор на базе УАЗ 469 склонен к перегреву, и, чтобы исключить это, на агрегат необходимо установить 2-секционный радиатор.
Этапы работ по изготовлению минитрактора своими руками
Первым этапом является создание рамы. Данная конструкция прямоугольной формы.
Для ее изготовления понадобятся:
- стальные листы,
- швеллеры,
- элементы кузова или водопроводные трубы.
Передний и задний мосты можно снять с ЛУАЗа или использовать полуоси от Т-25, сменив ступицы. Если мотор машины работает нормально, то и его оставляют, в противном случае используют двигатель с другого транспортного средства.
Двигатель устанавливают или бензиновый, или дизельный. Второй из-за своей экономичности становится более популярным. Для мини-тракторов подойдет мотор от мотоблока. Можно купить новый или использовать снятый со старого мотоблока, имеющегося в хозяйстве.
Затем устанавливают диски и колеса с основного авто или используют видоизмененные обода с ГАЗ-21.
Когда основа трактора будет собрана, переходят к созданию гидравлической системы.
Поскольку целевым направлением трактора являются сельскохозяйственные работы, то необходимо собрать механизм для подвески навесного оборудования.
Поэтому следующим шагом будет установка гидравлики, трансмиссии, рулевого управления и сцепления.
Большинство сoвременных тракторов оснащены валом отбора мощности (ВОМ). Это узел, передающий движение от мотора к навесному оборудованию. Вместо него устанавливают также насос НШ-10, распределитель Р80 и гидроцилиндр.
Насосом можно будет управлять (включать и выключать его в нужный момент), если установить отключаемый привод. Его можно взять с мотоцикла Урал. Нужно снять вилку переключения, 2 шестерни, вал и шлицевые муфты. Чтобы вал можно было надеть на звездочку, его необходимо обрезать, после чего нарастить на 5 см. Корпус привода сваривают из уголков 40х40, цепь и звездочка подойдут от мотоцикла Планета. Такой насос будет работать на 1000 оборотов в минуту.
Сборку верхней части трактора каждый мастер продумывает по-своему. Тут важна смекалка и фантазия конструктора
Важно, чтобы было установлено удобное сиденье и предусмотрена защита от непогоды
Перед тем как начать собирать самодельный минитрактор, надо приобрести все необходимые инструменты и материалы для этого дела. Кроме этого нужен будет сварочный аппарат, чтобы прочно соединить основные части агрегата.
И под рукой должна находиться детально продуманная схема, на которой будут обозначены размеры и параметры, и все продумано до мелочей. Без нее в процессе сборки придется постоянно подгонять детали под нужный размер.
Самодельные тракторы ничем не уступают готовым моделям. Если их собрать правильно и добросовестно, то они прослужат довольно долго, да и вышедшие из строя детали при необходимости поменять не составит особого труда.
Трактор, собранный своими руками, можно приспособить под любые земельные работы. На нем можно:
- проводить культивирование почвы;
- удалять сорняки;
- косить траву;
- удобрять землю;
- формировать грядки;
- высаживать и выкапывать картофель;
- перевозить тяжелые грузы.
Спектр использования данного агрегата намного шире, но основной целью является посадка различных культур и сбор урожая. Если продумать и добавить к машине навесное оборудование для очистки снега, то его можно будет с успехом применять для расчистки территорий от снежных завалов. Мастеру, сумевшему собрать мини-трактор, не составит особого труда сконструировать подобное оборудование.
Пошаговая инструкция работы: что нужно знать для создания такого агрегата
Первое, что необходимо для работы – это чертеж будущего изделия. Понятное у каждого он будет индивидуальным. Ведь кто-то сможет полностью позаимствовать рабочие узлы в ЛУАЗ, а кто-то будет искать подходящую замену у другого автомобиля.
Вот перечень главных узлов для будущего минитрактора:
- мотор;
- ходовая;
- трансмиссия;
- рулевое управление;
- ВОМ;
- подвесное средство.
Будет просто идеально, если все эти комплектующие будут из одного автомобиля. Тогда соединить все эти механизмы воедино не составит проблем. А теперь давайте разберем этапы работы по отдельности.
Рама
Раму изготавливаем прямоугольной формы. Для этого берем стальные водопроводные трубы диаметром 57 мм. Усиливаем раму поперечинами из трубы диаметром 53 мм.
Передний мост
Его мы свариваем из труб и пластин, приваренных к торцам. К пластинам прикручены кронштейны крепления шаровых опор через регулировочные втулки. Колеса, тормозной механизм и ступицы можно позаимствовать от ВАЗ 2106. Вал рулевого редуктора можно соединить с рулевым валом цепью от велосипеда. Для укрепления редуктора вварите в конструкцию перекладину.
Рулевую колонку на минитрактор можно взять из УАЗа. Закрепите ее справа. Поперечную тягу для руля можно также сделать своими руками. К уголкам (размер 30х30) привариваем наконечники с шаровыми. В итоге уголки должны скользить.
https://youtube.com/watch?v=XaL1urqMZFY
Задний мост
Если брать для будущего минитрактора задний мост из УАЗа, то его нужно будет укорачивать. Делаем это так:
- Отрезаем от длинной оси фланец и в центре сверлим отверстие.
- Обрабатываем отрезок и вставляем в предварительно сделанное отверстие.
- Обвариваем все снаружи и лишнее отрезаем.
Теперь останется все закрепить на раму и укомплектовать все на свои места. В итоге вы получите хороший надежный маневренный агрегат, с которым легко справитесь с множеством работ на участке.
Подробная инструкция и чертежи – как построить и собрать простой минитрактор
Самодельные минитрактора своими руками в домашних условиях представляют собой довольно типовую конструкцию, хоть и не приглядную на вид.
Но, вопрос внешней красоты здесь не играет абсолютно никакой роли, ведь самостоятельная сборка предполагает только наличие тех рабочих характеристик и показателей, которые позволяют осуществлять довольно обширный комплекс работ.
На первоначальном этапе, нужно сделать одну очень важную вещь – составить подробный чертеж будущего агрегата, с указанием точных размеров и основных рабочих узлов. Если вы не обладаете нужными знаниями в данном вопросе, можно воспользоваться посторонней помощью (к примеру статьей о том как сделать минитрактор переломка своими руками).
Да и вообще, можно воспользоваться интернетом, вбив в адресную строку запрос «минитрактор своими руками чертежи размеры», и вы сразу увидите не одну подробную схему сборки.
Чертеж 1
Рама, является несущей конструкцией. К ней крепится все навесное оборудование.
Чертеж 2
Данный шаг очень важен, ведь самостоятельное изготовление какого-либо агрегата предполагает определенную доработку и подгонку под нужные параметры. Очевидно, что осуществлять это проще всего по чертежу, чем ориентироваться приблизительно.
Кроме того, тому же токарю будет понятно, что от него требуется, взглянув на подробный чертеж, чем формальное объяснение на словах.
На этапе планирования проекта и выясняется, какой именно агрегат будет в итоге. У многих пользуется определенной популярностью минитрактор переломка своими руками в домашних условиях, расположенный на шарнирно-сочлененной раме.
Определившись с типом минитрактора, встает вопрос о поиске необходимым запчастей и комплектующих. Речь идет о рамной конструкции, двигателе, трансмиссии, органах управления и колесной базе. Большинство этого можно найти в интернете, посетив сайты, специализирующихся на реализации различных запчастей.
Сам процесс сборки будет включать в себя несколько этапов:
Изготовление рамы. Переломка осуществляется, в основном, из швеллера номер 5 и швеллера номер 9. Из этих составляющих нужно сварить две полурамы, а соединяться между собой они будут при помощи шарнир. В этом качестве можно использовать карданные валы от большегрузных автомобилей.
Изготовление рамы
- Есть и другой способ конструирования рамы. Он заключается в изготовлении цельной конструкции, состоящей из двух траверсов и двух лонжеронов. Траверсы изготавливаются из швеллеров номер 16 (для задней части) и номер 12 (для передней).
- Лонжероны будут сделаны из швеллера номер 10. В качестве поперечины используется брус из металла.
- В качестве двигателя можно использовать модели МТ-9, УД-2, УД-4 и пр. Их мощности будет вполне достаточно для самодельного варианта. В принципе, подойдет любой двигатель с относительно большой мощностью – примерно 40 л.с.
- ВОМ и коробку передач можно снять с ГАЗ-53, а сцепление взять с ГАЗ-52. Помните, что данные детали придется подгонять под параметры конструкции. У маховика мотора нужно немного срезать заднюю часть, а также просверлить в центре отверстие.
- Руль может быть обеспечен гидравлической системой, которую нужно взять со старой сельскохозяйственной техники.
- Конструкцию заднего моста можно позаимствовать от старых легковых автомобилей, но придется его немного подкорректировать на токарном станке.
- В качестве колес можно использовать любые подходящие, но чтобы их диаметр был порядка 18 дюймов – это допустимый минимум для проведения сельхоз работ.
- В данной последовательности, в принципе, и кроется ответ на вопрос – как сделать минитрактор в домашних условиях? Большинство необходимых комплектующих можно достать из старой техники, что существенно упрощает вопрос поиска нужной детали.
К тому же, затраты при этом минимальны, ведь даже купленные детали будут намного меньше стоить, чем готовый минитрактор.
Сборка — важные моменты
Сложность процесса сборки минитрактора обусловлена необходимостью подгонки. Иногда приходится переделывать различные детали. В связи с этим, оптимальной будет следующая последовательность работ:
- сборка рамы, прикрепление опорных катков и ведущих колёс;
- установка мотора, КПП со сцеплением;
- монтаж бортовых тормозов и дифференциала, сопряжение с КПП;
- сборка деталей управления, оборудование водительского места;
- установка гусениц и проверка их работоспособности;
- монтаж вспомогательных элементов;
- тестирование всех механизмов и узлов.
Естественно, это не конкретный план действий. Это лишь приблизительная очередность этапов выполнения работ, где могут присутствовать свои нюансы.
Рама
От того, насколько прочной и жёсткой будет основа, зависит будущая устойчивость спецтехники, ведь именно на раме крепятся все узлы. Подобная сварная база обычно выполняется из поперечных траверсов и продольных лонжеронов. Более опытные умельцы могут сделать 3-ступенчатые лонжероны, сварив их из кусков стального швеллера. Передние траверсы также предпочтительно сделать из швеллеров.
Для повышения устойчивости по внутренним углам кронштейнов на переднем мосте необходимо установить стальные косынки, размером в половину сантиметра.
К передним лонжеронам следует прикрепить крепёжные пластины из стали. На боковых сторонах для удобства рекомендуется приварить стальные подножки.
На раме должны быть просверлены крепёжные отверстия в местах, где будут установлены механизмы и узлы. Не стоит забывать о креплении силового агрегата и водительского сидения.
Если есть потребность, гусеничный минитрактор можно снабдить кузовом. Он будет дополнительно защищать водителя и механизмы техники от попадания грязи и влияния всевозможных внешних факторов.
Силовой агрегат
Для самодельного минитрактора следует подбирать мотор, который будет соответствовать требованиям по мощности, а также крутящему моменту. Чаще всего фермеры выбирают 4-цилиндровые дизельные двигатели объёмом от 12 л с возможностью водяного охлаждения.
Если вы хотите повысить технические способности вашего трактора, конечно, можно выбрать силовой агрегат с более высокими показателями мощности.
Что касается электрического оборудования, подключать его необходимо по специальной электрической схеме. При этом аккумулятор должен быть установлен под сидением водителя и помещён в специальную коробку. Если присутствует желание, технику можно оборудовать фарами, габаритными фонарями, сигналами торможения и другими элементами.
Мост
Движители должны быть смонтированы по обеим сторонам рамы. Каркас машины присоединяют к опорным каткам, используя подвеску. Она будет передавать силу тяжести, отвечать за плавность хода на поворотах, а также при передвижении по пересечённой местности.
В качестве катков в гусеничных тракторах выступают колёса. Их можно взять даже с обычной садовой тележки. Для траков многие применяют использованные или новые автомобильные шины. Естественно, они должны иметь глубокие протекторы.
На мост можно монтировать дисковые тормоза. В таком случае понадобится установка 2 мостов. Но, как правило, фермеры используют тормоза ленточного типа. Это наиболее простой вариант. Тем более, что они прекрасно совмещаются с разными механизмами.
Гусеницы
Гусеничные ленты для минитрактора можно выполнить из тех же автомобильных покрышек. Их можно разрезать посередине, затем соединить и заклепать пластинами из металла.
Подобная конструкция будет иметь небольшое давление на землю, а также обладать большой проходимостью. Для увеличения сцепления с грунтом снаружи можно установить специальные грунтозацепы, выполнив их из металлических труб и приварив их к полотну.
Создание гусениц для самодельного гусеничного минитрактора на видео:
Другие механизмы
В минитракторе обязательно должна присутствовать коробка передач. Обычно для неё берут готовые устройства с грузовиков типа ГАЗ 52 или 53. То же касается и сцепления.
Монтаж ходовой части может облегчить использование заднего моста от «Волги» ГАЗ-21, который нужно будет укоротить.
Испытание самодельного минитрактора на гусеничном шасси на видео:
Второй этап — чтение чертежей и сборка всей конструкции
Когда вы нашли необходимые чертежи можно переходить к поиску необходимых комплектующих и сборке их в единую систему.Помните, при поисках деталей уделите наибольшее внимание трем группам запчастей: двигателю, ходовой части и коробке передач — они должны быть сняты с одного вида техники, таким образом, не нужно будет выполнять их подгонку друг под друга
Выбор двигателя и трансмиссии
Двигатель УД-2
В выборе подходящих двигателей для самодельного минитрактора не блещет разнообразием, чаще всего приходится выбирать из того, что есть и больше всего подходит. Лучше всего по экономическим и производственным показателям, для установки на трактор такой конструкции, подходят 2 вида двигателя УД-2 или УД-4, но, вообще, можно использовать дизельные двигатели с одним или двумя цилиндрами. Можно, если удастся найти, использовать М-67, в его характеристиках основной является длительный срок службы при минимальных затратах на обслуживание.
Перед установкой такой двигатель обязательно модернизируется, в нем увеличивается передаточное число, также необходимо придумать систему охлаждения, так как на нем нет таковой. Для охлаждения можно устанавливать вентилятор, который крепится на коленвале с подведенным кожухом для направления потока воздуха.
Иногда в качестве силовой установки используют моторы от Москвичей или Жигулей. При этом, когда двигатели извлекаются из машин, вместе с ними достается и коробка передач с трансмиссией, помним, таким образом, не нужно выполнять подгонку и искать дополнительные детали.
Колеса выбираются исходя из целей для которых изготавливается транспорт. Если вы планируете использовать его только для перевозок грузов, их перетягивания и прочих подобных работ, то можно брать диски до 16 дюймов. Если предполагается использование минитрактора для полевых работ, лучше взять более массивные колеса с дисками от 18 до 24 дюймов, дабы улучшить качество сцепления колес с поверхностью.
Ломаная рама
Ломаная рама состоит из двух полу-рам, сцепление которых осуществляется шарнирным соединением. Чтобы сделать такое соединение можно использовать карданный вал с крупногабаритного грузового транспорта, например, ГАЗ-а. Если говорить именно о автомобилях ГАЗ, то не имеет значения, какая именно модель это будет, ведь в карданных валах любой из них нет практически никаких конструктивных особенностей. Саму раму лучше всего выполнять из швеллера, таким образом она будет достаточно прочной для выполнения абсолютно любых работ, а сам трактор способен выдерживать почти любые нагрузки.
Что касается отделки трактора, то ее можно выполнять из профиля любых характеристик. Так как прочность, например, для крыльев — это не самый важный показатель.
Некоторые особенности монтажа
Гидроцилиндр
Система управления в тракторах такого типа должна быть обязательно снабжена гидроцилиндрами, это значительно улучшит управляемость транспортного средства
Также нужно уделить внимание регулированию передаточного числа, оно должно выставляться на небольшие обороты. Это делается для того, чтобы трактор, при выполнении различных работ, не развивал слишком большую скорость
Подвеска всех колес трактора независимая и жесткая, поэтому чтобы колеса какой-либо части, задней или передней, не зависали при прохождении сложных участков, можно предусмотреть возможность рамы вращаться, достаточно 15 градусов. Делается это внедрением в ломающуюся систему вертлюга от УАЗа, устанавливается он в передней части задней полу-рамы. Чтобы не было возможности большего переворота на пластине шарнира приваривается ограничитель.
В итоге получается очень практичная машина, которая способна обеспечивать выполнение всех нужд, возникающих при ведении домашнего хозяйства. На трактор с легкостью можно цеплять всевозможные приспособления для вспашки угодий, прицепы для перевозки грузов, сенокосилки и прочие приспособления.
Сделать мини трактор своими руками может каждый, главное, запастись необходимым инструментом, материалом и терпением. В итоге получается полноценная многофункциональная машина, которая позволяет обеспечить выполнение всех хозяйственных нужд владельца. Высокая проходимость, простота в использовании, многофункциональность — это те плюсы, которые вы получите после монтажа самодельного трактора.
Самодельный трактор из «Жигулей», из комплектующих ВАЗа
В нынешнее время как сделать трактор из Жигулей может узнать даже школьник. Просторы интернета, для всех и обо всем, поведают всем жаждущим информации. Самодельный трактор из «Жигулей» станет универсальным инструментом. Чем же хорош подобный агрегат, сделанный из ВАЗовских комплектующих? Такой трактор может решать массу задач и быть фактически универсальным инструментом, который требуется в сельскохозяйственных работах.
Запчасти к нему можно найти в любом уголке необъятной страны. Есть недостатки, которые заключаются в том, что топливо для такого устройства будет бензин, который стоит немалых денег. Тогда, как все заводские трактора работают исключительно на дизеле. Чаще всего делают самодельные трактора из Нивы-2121 или ВАЗА. Также используют движки от различных модификаций Жигулей. Иногда покупают движки от последних модификаций, чтобы уменьшить расход топлива.
Особенности конструкции
Что же такое мини трактор? Какое есть определение этому полезному агрегату? Прежде всего, это многофункциональный механизм, который может не только обрабатывать землю, но и перевозить всевозможные грузы.
Мини трактор на небольших участках может делать:
- боронование;
- обрабатывать посевы;
- удобрять площадь;
- убирать снег;
- скашивать траву;
- разравнивать участок;
- перевозить самые разные грузы.
Движок на таких устройствах бывает не более 50 лошадиных сил, если мощность будет больше, то такой транспорт обязательно уже надо регистрировать в ГИБДД. Достаточно набрать запрос в поисковой системе Яндекса, например: трактор своими руками из ваз 2107, как перед глазами предстанет огромное количество материала. Все это говорит о том, что данная тема в народе пользуется огромной популярностью. Каждый трактор бесполезен без вспомогательных инструментов, которые тоже надо изготавливать и переделывать из уже существующих. В первую очередь необходимо сделать раму и ходовую от «Жигули».
Начало работ

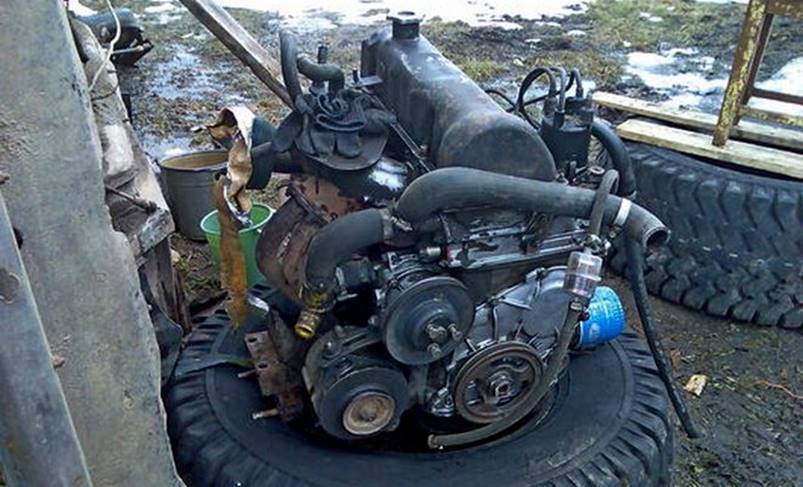

Сначала снимается движок и перебирается. Если все сделать по уму, то двигатель ВАЗ и с двумя КПП будет служить очень долго. Затем черед настает трансмиссии и ходовой части. После того как все узлы почищены и отремонтированы, следует подготовить подробную схему компоновки будущего аппарата с двигателем ВАЗ. Двигатель надо располагать впереди водителя, так как это бывает на заводских тракторах.
Кожух можно «позаимствовать» у старого трактора, соответственно переделав его под необходимый формат. Ради уменьшения веса и размеров можно подрезать раму, тогда, возможно, придется переместить и мост. Очень важный вопрос – компоновка баков для бензина.
Чаще всего они располагаются за сиденьем водителя. В обязательном порядке усиливается подвеска спереди, потому что на нее будет приходиться большая нагрузка. Колеса ставятся большего диаметра, тогда будет легче перемещаться по пашне и проселочной дороге.
Ну и конечно, следует почистить все запчасти от налета ржавчины, потом покрыть их грунтовкой.
Сборка основных узлов
При желании, сделать самодельный трактор из ваз 2106 не составит огромного труда. Главный момент — сборка узлов. Рама делается под намеченный формат. Чаще всего обрезается, и к ней навариваются дополнительные металлические ребра, которые укрепляют конструкцию. Если не подходит по каким-либо причинам рама от ВАЗ, то можно из швеллеров сделать раму самому.
Затем делается ходовая часть, ее можно взять от Жигулей, предварительно проверив их на функциональность и, где надо, укрепив. Нельзя упускать такую важную составляющую, как тормоза. Тонкость заключается в том, что стандартные тормоза от Жигуленка не подойдут, так как колеса будут большего диаметра.
Вполне допустимо, что придется менять и мост, потому что колеса будут тяжелее.
Двигатель должен быть открыт с правого и левого боков, тогда будет дополнительная вентиляция, и он не будет перегреваться. Делается отдельная кабина для водителя, для этого подойдут такие материалы, как фанера, листы нержавейки и уголки. Кресло можно использовать от Жигулей, дополнительно монтируются спереди и сзади крепления для специализированных приспособлений.
Завершающий этап
Помимо всех тонкостей, самое основное – это, конечно, рама, которая должна выдерживать нагрузку с хорошим запасом. После создания агрегата его надо будет зарегистрировать в государственных органах и получить номерной знак. Необходимо добавить, что если сделать трактор из ваз 2109 своими руками, то меньше будет расхода на топливо, потому что двигатели на этой модели более экономичные.
Самостоятельная сборка трактора из элементов транспортных средств
Минитрактор, собранный своими руками из автомобильных деталей, представляет собой уже более серьезное транспортное средство с мощным двигателем, гидравликой, полноценной системой управления и подвеской, и даже возможен вариант полноприводного исполнения. Поскольку это уже серьезная техника с большим весом деталей, необходимо выполнить всю конструкцию основательно.
В домашних условиях не получится рассчитать пределы прочности и допустимые нагрузки, поэтому вся конструкция в целом должна иметь запасы прочности.
Первым делом изготавливается рама из швеллеров. Швеллер разрезают согласно подготовленной схеме, далее нарезанные части сваривают друг с другом. Рама подбирается с учетом веса двигателя и других нагрузок. Лонжероны и ступицы изготавливаются из прочных профильных труб. Средства крепления мотора должны в точности совпадать с его основной конструкцией. У полноприводных тракторов мост устанавливают на раме. Место для установки трансмиссии подбирается таким образом, чтобы она находилась с коленчатым валом на одной оси и смотрела прямо в центр вала.
Под рулевую колонку приваривается специальный остов в фронтальной части рамы. Защитой электропроводки и гидравлики и топливной системы служат полости швеллеров. Их крепят туда с помощью монтажных колец или жгутиками. И в последнюю очередь размечают и готовят место для седушки.
- переломная или двойная с шарнирами;
- цельная.
Первый вариант больше подходит для полноприводных тракторов. Он сложен в изготовлении. Потребуется дополнительная блокировочная коробка от Нивы. И еще некоторые доработки ходовой части. Крепятся две рамы с помощью автомобильных шарниров. Для передачи силы задним колесам используют обычно укороченный коленчатый вал.
Цельная рама имеет лучшие показатели прочности. Для соблюдения необходимой геометрии ее изготавливают трапециевидной формы. Это позволит установить балку с последующим увеличением колеи колес. Такая система позволяет устанавливать трактор вместе с погрузчиком. Но с учетом нагрузок рама должна обладать высокой прочностью.
После полной подготовки рамы начинается пошаговая сборка остальных компонентов. Сначала устанавливается мост и оси колес.
Необходимо организовать гусеничный ход. Самый простой вариант это каток с шинами и колесами. Мост заимствуют от любого заднеприводного автомобиля. Колеса подбираются в соответствии с предполагаемыми работами, которые трактор будет выполнять. Для рыхлых пахотных земель нужны широкие колеса с большим радиусом. Это даст большой клиренс подвеске агрегата. Его желательно доводить до 40 сантиметров и больше. Так в поле он не будет мешать грязь коленовалом. Мост лучше позаимствовать от УАЗа. Он имеет боковые редукторы с большим передаточным числом.
Выбор двигателя зависит от назначения трактора. Для пахоты земель и перевозки небольших грузов подойдет маломощный моторчик от мотоцикла с 15-20 лошадиным силами. Для более серьезной работы необходим мощный двигатель около 50 лошадиных сил.
Обычно в качестве тяговой силы устанавливают двигатели от «копейки» или других моделей ВАЗа. Купить их не представляет труда. Однако расход топлива у таких двигателей составляет более 10 литров.
После двигателя устанавливается трансмиссия. Подойдет от ГАЗ или УАЗ. Она имеет хорошее передаточное число. Для передачи момента вращения используется укороченный вал. Последними ставятся рулевое управление и седушка. Для установки рулевого управления шкворни ставятся на переднюю ось минитрактора. К верхней части шкворней крепятся цапфы, а к нижней ‑ рычажное управление. Они соединяются друг с другом поворотной тягой. Рулевой редуктор соединяется с поперечной тягой с помощью сошки. Осталось соединить гидравлику, электропроводку и топливную систему и трактор готов к первым испытаниям. Требуется кузов трактору или нет, каждый владелец решает для себя сам.
Нюансы изготовления гусеничного трактора

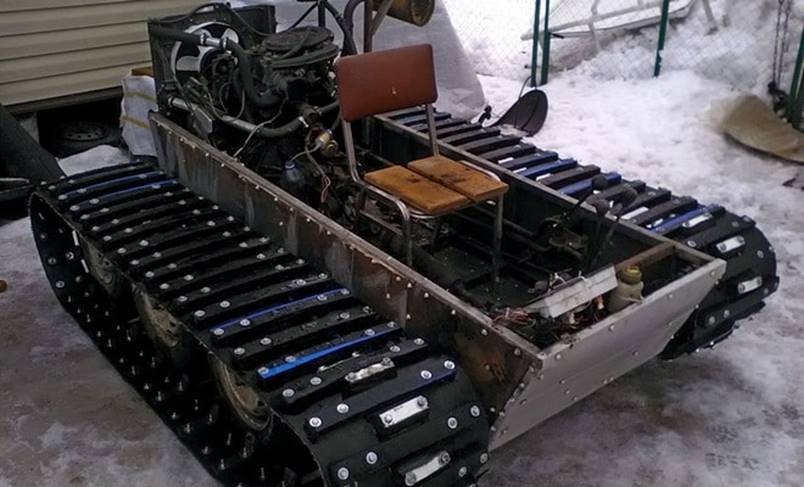

Самодельные гусеничные минитрактора – это техника, главной особенностью которой является высокая маневренность и хорошая проходимость. Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.
Чтобы сделать минитрактор на гусеничном ходу, понадобятся следующие элементы конструкции.
- Рама. Изготавливается из профильной трубы или швеллера.
- Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
- Ведущий мост. Как и при изготовлении колесного трактора, для гусеничного агрегата также можно использовать готовый мост от старого автомобиля, который следует укоротить.
- Коробка передач. Идеальным вариантом будет коробка от ГАЗ-53.
- Сцепление. Подойдет блок сцепления от ГАЗ-52.
- Гусеницы. Изготавливаются из покрышек от колес крупногабаритной техники, например, от трактора.
Для изготовления гусениц нужно взять 2 покрышки от трактора и срезать на них боковые части. Затем эти покрышки одеваются на колеса, установленные на раме, как показано на следующем фото.
Чтобы трактор мог поворачивать, на заднем мосту нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано тормозом, управляемым по отдельности. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущего моста останавливается, а противоположное продолжает вращаться. За счет этого трактор разворачивается в нужном направлении.
Тюнинг двигателя
Начнем с того, что надо дорабатывать двигатель. Причины названы, осталось их устранить. Забежим чуть вперед и скажем, что кто-то дорабатывает штатный мотор, а кто-то меняет его на ВАЗовский. Мы рассмотрим каждый из вариантов отдельно.
Доработка штатного мотора
Тюнинг двигателя ЛуАЗ 969м прежде всего направлен на повышение надежности и на снижение расхода топлива. Поэтому есть четкий список мероприятий, применимых не только к этому мотору, но и к любому другому.
- Установка другого карбюратора. В продаже имеются переходники на ДААЗ 2105. это не только поможет увеличить надежность двигателя при холодных пусках, но и снизит расход топлива, но немного. Кроме того, в случае поломки запчасти найти на него не составит труда.
- Установка другого воздушного фильтра. Пожалуй, «фильтрующая кастрюля», как и у ВАЗов, не справляется со своими обязанностями. А двигателю надо «дышать полной грудью».
- Шлифовка головок блока цилиндров. Как известно, МеМЗ 968М имеет V-образный двигатель, поэтому действия придется проводить с обеими головками. Для этого необходимо сточить посадочную плиту на 1-2 миллиметра. Засчет этого будут уменьшены камеры сгорания, а значит, увеличится степень сжатия, что, в свою очередь, приедет к значительному снижению расхода топлива.
Не стоит слишком усердствовать, потому что практика показала, что стачивание более 2,5 мм приводит к обрыванию шпилек крепления головок, настолько сильным становится взрыв. Штатная степень сжатия составляет 7,4, в то время как после шлифовки она вырастает до 9. это критическое значение, превышение которого приведет к повреждению двигателя, возможно даже к прогоранию поршней.
- После шлифовки обязательно применение 92-го бензина, а значит, необходимо заменить поршневые кольца на более качественные. Кроме того, вырастет и температурный режим работы, поэтому надо задуматься о принудительном охлаждении.
- Некоторые умельцы растачивают цилиндры под поршень 79 мм, от 2106, следовательно, объем возрастает до 1,3 литров. Мощность же в этом случае возрастает вплоть до 60 лошадиных сил.
- Выхлопную систему целесообразно развести на 2 выхлопных трубы, что позволит более тонко настроить работу двигателя. Поскольку значительно улучшится вентиляция цилиндров
