Трактор К-701

Кабина К-700, К-701 в сборе (полный к-т) (сиденье К-744)

Сиденье водителя. Сиденье водителя рис. Оно состоит из остова 13, механизма подвески 2, спинки 9 и подушки Остов сиденья представляет собой сварной трубчатый каркас. Механизм подвески состоит из блока пружин 23, амортизатора 1, рычагов и обеспечивает регулировку сиденья в зависимости от массы водителя. Регулировку производите при крайнем переднем положении сиденья вращением рукоятки 8 до совпадения верхней плоскости гайки 21, поджимающей блок пружин, с отметкой цифры на шкале, соответствующей массе водителя при вращении по часовой стрелке происходит уменьшение усилия поджатия пружины, против часовой стрелки — увеличение усилия.

Для регулировки сиденья по высоте ослабьте болты крепления сиденья к кабине и, вращая винт 16 рукояткой 17, установите сиденье на нужную высоту. Все люки закрыты резиновыми вставками и прокладками.

На раме трактора кабина располагается на восьми специальных амортизаторов Дверь левая кабины оборудована замком закрывающимся только изнутри, дверь правая закрывается на ключ.

При открытии дверей, их удерживают специальные фиксаторы. Для комфортной работы в тракторе, кабина оснащена пневматическими стеклоочистителями, зеркалами, противосолнечными козырьками, приваренными к стенке кабины, а также вентиляцией и освещением.

Наружные зеркала закреплены на шарнирах кронштейнов, в рабочем положении стопорятся фиксатором.

Салонное зеркало крепится на перемычке передней стенки. В период летних сезонных работ, в предусмотренные люки на крыше кабины может быть установлен пылеотделитель. Кабина К немного отличается, кабина не защищена от шума и не утеплена. В дверях не предусмотрены фиксаторы для открытых дверей, в крыше только один люк для вентилятора, фильтр от пыли не ставится.

Кабины к, к от т. Возможен выезд специалистов для демонтажа и монтажа. Кабина 1-й комплектации. В комплектацию кабины входит: 1.

Интересно, что сиденье водителя в кабине не регулируется, можно только настроить амортизатор на вес тракториста. С помощью оси вставляемой в верхнюю рамку сиденья нагрузка может меняться от 60 кг. При значительном износе отверстий и проёмов, а также при появлении трещин и разрывов пола и стен рекомендуется пользоваться сварочным аппаратом.

Во время сварки необходимо следить за силой сварочного тока, кабина собрана из тонких стальных листов и может быть легко прожжена насквозь. В случае наличия на кабине Кировца дырок или сильно пострадавших в процессе эксплуатации мест — всё это вырезается с помощью газа или пневматических ножниц. Потом навариваются заплатки и вставки. Следует помнить, что при использовании газового резака — края оплавляются и отверстие может быть больше вырезанной заплатки.

Вмятины кабины выправляются с помощью молотка и специальных поддержек. После грубой работы, вмятину ровняют резиновой или деревянной киянкой и рихтуют. В случае возникновения перекосов дверных или оконных проёмов, их устраняют с помощью домкратов или стяжек. Перед покраской рекомендуется зашлифовать подготавливаемую поверхность до металла, нанести грунтовку, шпаклёвку, выровнять с помощью шлифовальной шкурки и обезжирить окрашиваемую поверхность. использует технологию восстановления кабин до состояния нового заводского изделия с улучшенными характеристиками:.

Очистка поверхностей кабины производится абразивным порошком, не допускается обжигание так как вследствие этого обязательно происходит деформация металла.

Ремонт кабин осуществляется без нарушения целостности сварочных швов на заводских ребрах жесткости каркаса безопасности. Обязательно производится установка дополнительных угловых элементов, что увеличивает жесткость и прочность конструкции. Съемные элементы конструкции, пришедшие в негодность изготавливаются индивидуально. Для повышения комфорта механизатора, кабина комплектуется двумя отдельными слоями виброизоляции и шумоизоляции, что также играет роль теплоизоляции так как один из слоев имеет фольгированное покрытие.

Покраска кабины производится в покрасочной камере с соблюдением температурного режима. Модернизация стеклоочистителя с пневматического на электрический позволяет эффективно очищать стекла, а месторасположения новых элементов не ограничивают обзор водителя. Существует возможность установки в кабину по желанию заказчика сидений водителя на пневматической основе.

При восстановлении корпус пескоструется, покрывается грунтом и качественной эмалью в несколько слоев.

Технические характеристики К-701, масса

Модель К-701 предназначалась для различных видов работ в паре с широкозахватным оборудованием. Трактор состоит из двух полурам, которые поворачиваются относительно друг друга вертикально и горизонтально благодаря шарнирам. Передний и задние мосты — ведущие, жестко соединены с рамой. Задний мост может отключаться. Трансмиссия представлена также полужесткой муфтой с резиновыми элементами, механической КПП, карданной передачей с игольчатыми подшипниками (открытый тип).

Источник фото: kowsh.ru Фото К-701

Ведущие мосты состоят из главной передачи (две конические шестерни с круговыми зубьями), самоблокирующегося дифференциала свободного хода и конечной передачи (однорядный планетарный редуктор).

Управление осуществляется при помощи двух гидроцилиндров, червячной передачи и гидрораспределителя золотникового типа. Бездисковые колеса оснащены рабочими барабанными тормозами с пневмоприводом. На переднем мосту установлен стояночный колодочно-дисковый тормоз.

Источник фото: kostroma.tiu.ru Конструктивная масса К-701 с основным оборудованием составляет 12 400 кг

Тип навесной системы — трехточечный раздельно-агрегатный. Максимальная грузоподъемность на расстоянии 2,5 м от оси подвеса составляет 2 т, вертикальная нагрузка на зев гидрофицированного крюка от полуприцепа — 1,7 т. В качестве опции трактор можно оснастить комплектами узлов ВОМ и реверсивного управления.

За моторной установкой расположена цельнометаллическая герметизированная кабина, которая оснащена подрессореным креслом водителя с гидравлическим амортизатором, а также дополнительным сиденьем.

Тяговый класс трактора

Скорость движения при номинальном тяговом усилии

Максимальная рабочая/транспортная скорость трактора передним ходом

Скорость трактора задним ходом мин/макс

Число передач переднего/заднего хода

Эксплуатационная масса трактора

Грузоподъемность навесного устройства

Управление

После внесения изменений, начиная с 1982 года, на К-701 начали применять гидравлическую систему совмещенного типа. Устанавливается один гидравлический бак, работающий насосом НШ-100Л2. Кроме того, рулевое колесо настраивается по углу наклона.

При повороте трактора К-701 согласовывается угол поворота колеса и полу рам. С этой целью применяют специальное следящее устройство, которое соединяет сошку редуктора с задней полу рамой. Непосредственно поворот К-701, происходит за счет гидравлики, процессу помогают два гидравлических цилиндра и гидравлический распределитель. Гидравлические цилиндры посредством поступающей в них жидкости смещают рамы относительно друг друга.

Немножко истории

Трактор Кировец К700 впервые сошёл с конвейера в 1962 году. В то время тракторный парк был представлен лишь маломощными машинами, которые не справлялись с поставленными задачами.

Выпуск К 700 перевёл машиностроение на новый уровень. Это был первый тяжёлый трактор, который относился к 5 тяговому классу. Машина показывала неплохую производительность и выпускалась на протяжении 13 лет. Всего было изготовлено около 100 000 тракторов.

Трактор Кировец К 701

Но прогресс не стоит на месте. Правительство поручило модернизировать трактор, чтобы он показывал больше мощности, но при этом был экономичен в эксплуатации. Для решения поставленных задач, были привлечены лучшие конструкторы в области советского машиностроения. Учитывались мнения даже молодых рационализаторов. Так, появилось второе поколение – Кировец К-701. Машины отлично себя зарекомендовали и выпускались с 1975 по 2002 год.

Функциональность машины просто поражала. В зависимости от используемого оборудования, трактор мог играть роль тягача или бульдозера. В сельском хозяйстве эти машины применялись для пахотных и уборочных работ. В течение длительного времени аналогов этой технике в мире не было.

История

В 1961 году для технического перевооружения сельского хозяйства советские конструкторы по заданию правительства разработали проект первого советского колёсного трактора 5 тягового класса. При мощности двигателя в 220 л. с., дающей возможность использовать широкозахватные орудия, К-700 в 2,5-3 раза увеличивал производительность сельскохозяйственных работ по сравнению с другими тракторами.

Как и многие другие виды техники в СССР в годы «холодной войны», К-700 разрабатывался как продукция двойного назначения: в военное время его предполагалось использовать как артиллерийский тягач.

Производство новой машины, получившей наименование «Кировец», было организовано на Кировском заводе в Ленинграде — старейшем тракторостроительном предприятии СССР.

Первый трактор покинул сборочный цех и вышел на поля страны 13 июля 1962 года. Массовое производство К-700 было развёрнуто в 1969 году.

В 1975 году Кировский завод начал серийный выпуск тракторов «Кировец» К-700А с 8-цилиндровым двигателем ЯМЗ-238НД3 (235 л. с.) и тракторов «Кировец» К-701 с 12-цилиндровым двигателем ЯМЗ-240Б (300 л. с.). Трактор К-700А и К-701 были унифицированы и отличались только двигателем, но оба сильно отличались от первого К-700, это был уже другой трактор.

Коренные отличия (не говоря о дизайне) — на К-700А (К-701) нет рессор (на К-700 есть). Вместо заднего топливного бака (на К-700) трактор К-700А (К-701) получил два боковых топливных бака (левый, правый) которые сливаются в единое целое с передними крыльями трактора. На К-700А (К-701) другие колёса (не унифицированные с колёсами трактора К-700). Этот трактор был востребован не только в сельском хозяйстве, его стали применять в других отраслях народного хозяйства СССР. Был разработан трактор «Кировец» К-703 с реверсивным постом управления.

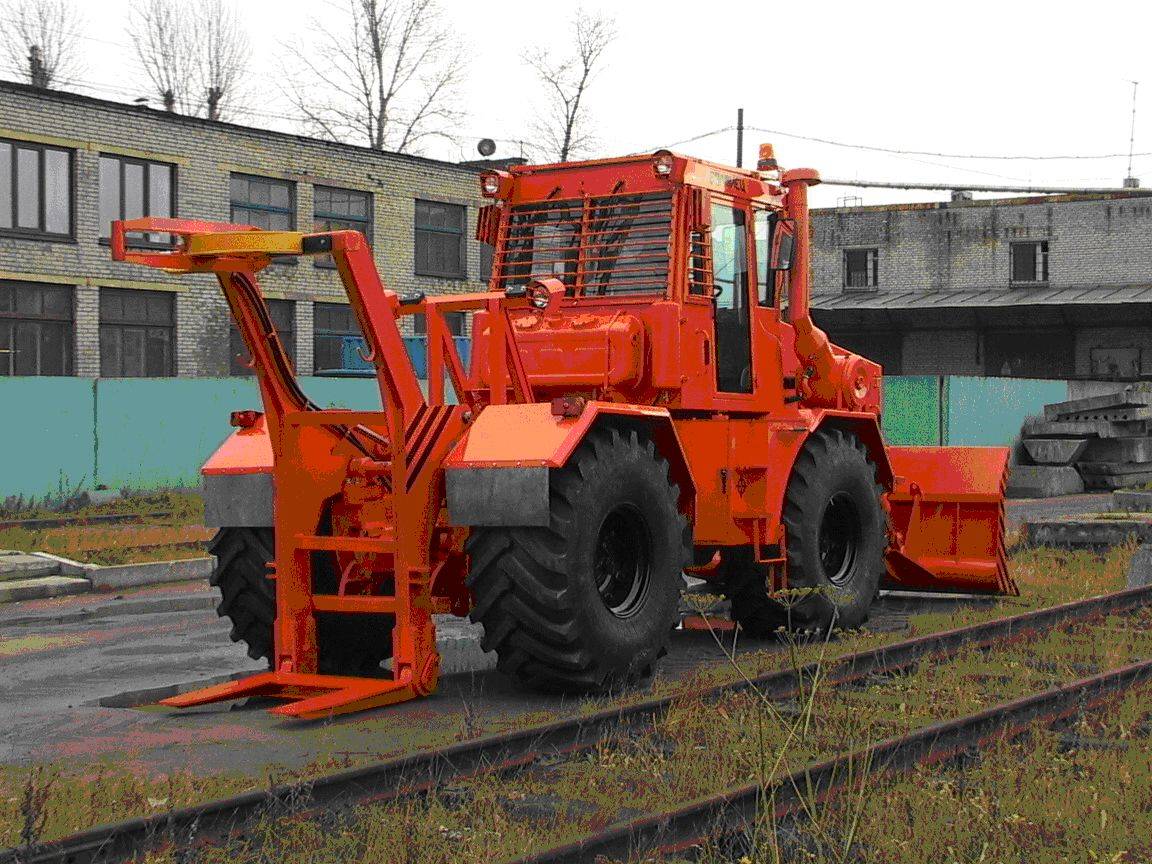

На его базе были созданы лесоштабелёр ЛТ-163 (после модернизации ЛТ-195), лесотрелёвочная машина МЛ-56, грейдозер ЛБ-30, фронтальный погрузчик ПФ-1, универсальная дорожная машина ДМ-15 и другие машины. Также было разработано различное оборудование для установки на заднюю полураму тракторов «Кировец» К-700А и К-701: погрузочное П-4, П-4/85, стогометательное и другое.

Для выполнения мелиоративных и других работ на базе трактора «Кировец» был разработан траншеекопатель. Видя большую востребованность трактора «Кировец» в других отраслях народного хозяйства, Кировский завод с 1990 года приступил к выпуску различной техники на базе трактора «Кировец». Это была дорожно-строительная и специальная техника.

Для нужд дорожников и работников других отраслей Кировский завод стал выпускать фронтальный погрузчик К-702МА-ПК6, универсальный бульдозер К-702МБА-БКУ, универсальную дорожную машину К-702МВА-УДМ, виброкаток ВК, снегоочиститель СФР, мобильные сварочные агрегаты на 4 и 8 сварочных постов и другую технику.

1 февраля 2002 года Петербургский тракторный завод прекратил выпуск тракторов «Кировец» К-700А и К-701. Вместо них стали выпускаться тракторы «Кировец» К-744, которые стоили значительно дороже, чем тракторы «Кировец» К-700А и К-701. Руководители завода объяснили снятие тракторов «Кировец» К-700А и К-701 тем, что данные тракторы морально устарели, и их кабины не соответствовали нормам безопасности. В связи с этим возник дефицит на недорогие тракторы типа «Кировец».

Многолетний опыт эксплуатации машины в различных условиях и климатических зонах показал высокую надёжность работы, простоту и удобство обслуживания, ремонтопригодность и длительный срок службы.

К сожалению, имелись и недостатки. В условиях крайне значительных неровностей дорожного покрытия было возможно опрокидывание машины. Выступающий вперед двигатель ухудшал проходимость в экстремальных условиях. Агрономы требовали машины с меньшим давлением на грунт. Эти недостатки так и не были устранены в К-744.

В связи с наличием спроса трактора серии К-700 (как оригинальные модели Кировского завода, так и различные модификации), а также тягачи, бульдозеры, погрузчики и специальные машины на их базе продолжают выпускаться различными машиностроительными предприятиями России.

ЗАО «Петербургский тракторный завод» на сегодняшний день производит на базе К-700 только технику специального назначения. Сельскохозяйственные тракторы серии К-700 под маркой «Кировец» официально больше не производятся, а те, что представлены на рынке, как правило являются восстановленными из старых и имеют весьма сомнительное происхождение.

По состоянию на 2017 год АО «Петербургский тракторный завод» производит две модели сельскохозяйственных тракторов — К-744Р и К-703М — в различных комплектациях.

Преимущества и недостатки

«Кировец» имеет множество достоинств, среди которых необходимо выделить:

хорошую скорость и динамику;
отменные тяговые показатели;
солидную грузоподъёмность;
длительный период работы на одном баке;
хорошую управляемость;
многофункциональность;
гибкую настройку скоростного режима;
простоту в обслуживании и ремонте;
высокий уровень безопасности для машиниста.

Присутствуют у техники и недостатки:машина неуверенно себя чувствует на участках местности со сложным рельефом, есть проблемы при запуске агрегата в минусовую температуру, большой вес трактора способствует повреждению верхнего растительного слоя.

Сегодня многие пользователи трактора «К 701» делятся своими впечатлениями о машине и оставляют свои отзывы. Вот некоторые из них:

Машина мощная и надёжная, впрочем, как и вся техника, выпущенная в советский период. Трактор неприхотлив к качеству топлива и недорог в ремонте. Есть у агрегата и недоработки: громоздкий двигатель, плохой баланс машины и слабое сцепление колёс с поверхностью грунта.
У трактора большое тяговое усилие и низкий расход горючего. Он прост в управлении и техническом обслуживании. Машина хорошо взаимодействует с большей частью навесного оборудования. К недостаткам можно отнести такие моменты: часто засоряется масляный фильтр, периодически возникают проблемы с гидросистемой, а также есть сложности при поиске необходимых запчастей и комплектующих.

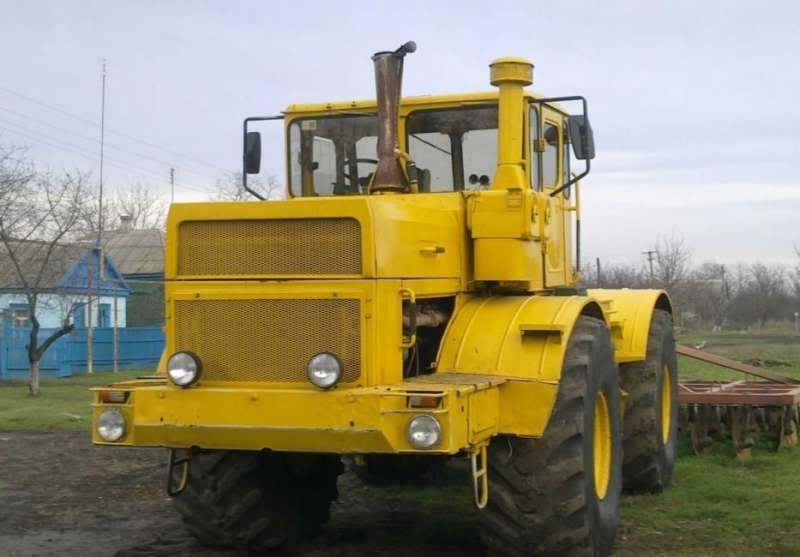

Отреставрированный К 701 Кировец

Удобство машиниста

Кабина трактора герметизированная, цельнометаллическая, имела систему отопления и принудительной вентиляции, а также удобные подрессоренные кресла, благодаря чему машинист мог работать в любую погоду при комфортных условиях. Если сравнивать с машинами предыдущих поколений, система замены рабочего оборудования на К-700 значительно упрощена, водитель мог справиться со сменой сам, без команды помощников.

Как уже упоминалось, машина имела возможность оснащения системой предпускового подогрева, значительно облегчавшей «холодный старт» – даже при морозе в -40 мотор можно было просто завести.

Технические характеристики К-701

Теперь рассмотрим нашего «Богатыря» более подробно, заглянем к нему под капот, посидим на месте водителя и узнаем какое же оборудование способен нести на себе наш герой!

Дизель — ЯМЗ-240Б
Номинальная мощность кВт/л.с. — 220/300
Масса базовая/с навеской — 11450/13750
Габариты д/ш/в — 6820/2850/3685
Число передач вперед/назад — 16/8
Тяговый класс — 5
Навеска — трех точечная, гидравлическая
Грузоподъемность навески кг. — 5500

Двигатель

На тракторе К-701 установлен 300-сильный, четырехтактный, двенадцати цилиндровый двигатель ЯМЗ-240БМ с водяным охлаждением.

Оригинальным решением в конструкции стали: туннельный тип блок-картера, роликовые подшипники качения на коленчатом валу, а также управление гидромуфтой привода вентилятора осуществляется с помощью механизма с термоэлементом золотникового типа вместо классического термостата на предыдущем двигателе.

Система охлаждения жидкостная закрытого типа с компенсирующим контуром, циркуляция жидкости в системе принудительная. Трактор изначально укомплектован предпусковым подогревом для облегчения пуска двигателя при отрицательных температурах.

Система электропуска двигателя обеспечивает его запуск без подогрева при температуре до -10 градусов. Если температура ниже следует воспользоваться системой предпускового подогрева.

Коробка передач

Коробка передач К-701 – многоступенчатая, механическая, четырех – фрикционная с постоянным зацеплением шестерней. Устанавливается на передней полураме на четырех амортизаторах АКСС-220М.

По сути — это модернизированная коробка его предшественника К-700. В данной модификации отсутствует привод гидронасоса систем управления поворота трактора и гидравлики навески.

В масляном насосе уменьшено количество секций (вместо двух одна), число тормозов-синхронизаторов, напротив, увеличилось с одного до двух, передаточное число на соответствующих передачах изменено в сторону увеличения. Чтобы обеспечить безразрывность переключения был установлен гидроаккумулятор.

Масса и габаритные размеры.

Габариты К-701 внушают уважение, язык не повернется назвать этого гиганта компактным, да и не предназначен он для вспашки дачных 7-ми соток. Обширные территории в сотни гектар, вот где эта машина может полностью раскрыть свой потенциал.

Габаритные размеры:

Длинна без навесного/с навесным мм.- 6820/7400
Ширина мм.- 2850
Высота мм.- 3685
Агротехнический просвет при радиусе шин 800мм. — 545
Ширина колеи мм. — 2115
Радиус поворота мм. — 7200
Возможно, преодоление брода мм. — 800

Управление и ходовая.

Колеса на обоих мостах трактора бездисковые, оснащены шинами низкого давления и протектором высокой проходимости. Крепится колесо с помощью восьми гаек. Давление в шинах трактора К-701 выбирается в зависимости от выполняемых работ:

Пахота и другие сельхоз. работы

Давление в передних шинах МПа (кгс/см2) — 0,17 (1,7)
Давление в задних шинах МПа (кгс/см2) — 0,16 (1,6)

Сельхоз. работы с навесным ранней весной

Давление в передних шинах МПа (кгс/см2) — 0,14 (1,4)
Давление в задних шинах МПа (кгс/см2) — 0,11 (1,1)

Транспортные работы

Давление в передних и задних шинах МПа (кгс/см2) — 0,17 (1,7)

Каждый месяц необходимо осматривать ободья и шины, а также следить за давлением. Проводить регулярную очистку шин, от забившихся в протектор предметов. Поврежденные шины с дефектами, доходящими до корда, ободья имеющие трещины, не следует допускать к эксплуатации.

Рама, шарнирно сочлененная состоящая из двух полурам:Передняя – сварная, замкнутого профиля, имеет лонжероны с коробчатым сечением, в верхней плоскости которых располагаются кронштейны для креплений двигателя в количестве шести штук. В сравнении с рамой К-700, передняя опора шарнира, с кронштейнами для крепежа поворотных гидро — цилиндров сделана более жесткой, а высота лонжеронов в середине полурамы увеличена.

Задняя – выполнена аналогично передней полураме. В отличие от предыдущей модели дополнительно установлены упоры для работы с погрузчиком, это позволило уменьшить угол смещения вокруг горизонтального шарнира в два раза, с 16 до 8 градусов.

Управление трактором.

На «Кировцах» применяется гидравлическая, раздельно – агрегатная система контроля поворота трактора, гидронасос в ней выполняет роль источника энергии, поток рабочей жидкости регулируется и распределяется с помощью регулятора расхода и гидрораспределителя, а гидравлическая энергия преобразуется в механическую работу используя силовые гидроцилиндры двустороннего действия.

Навесное оборудование для трактора К-701 Кировец

Благодаря мощной гидравлической системе, трактор К-701 Кировец может активно использоваться для работы с разными навесными орудиями.

Для эксплуатации агрегата в сельском хозяйстве подойдет:

дисковая борона;
трехкорпусный плуг;
роторная косилка;
опрыскиватель удобрений;
измельчитель веток;
пневматический дровокол;
картофелесажалка и картофелекопалка особо крупных размеров;
прицеп, весом вместе с перевозимым багажом, до 6 т.

О возможностях трактора К-701 Кировец в сельском хозяйстве более детально расскажет видео.

фронтальный погрузчик – предназначен для погрузки крупногабаритных грузов – руды, строительных материалов и мусора;
самоходный каток – используется преимущественно на строительстве дорог. Трактор Кировец при работе с катком показывает высокую производительность при минимальных затратах горючего;
балластный тракторный тягач – используется с целью буксировки крупногабаритных прицепов и перевозки техники по участкам с плохим дорожным покрытием;
кран для строительных работ – для агрегатирования на трактор Кировец К-701 подойдет оборудование с длиной вылета стрелы до 4 м.

Благодаря возможности работать с перечисленными выше навесными орудиями, трактор К-701 считается одним из наиболее многофункциональных агрегатов отечественного производства.

Модификации

За историю модели созданы следующие версии тракторов:

исходная К-700 «Кировец»;
рассмотренные ранее К-701, а также трактора К-700А, по своим техническим характеристикам отличавшиеся в лучшую сторону;
К-701М;
промышленный вариант К-702;
К-703, тоже промышленного назначения;
сочлененный трехосный самосвал К-703 МТ грузоподъемностью до 18 тонн.

701, 700А несли отличные от исходного варианта колеса и два бака, конструктивно слитых воедино с крыльями впереди, также у них отсутствовали рессоры. С упомянутых моделей этот принцип перешел и на прочие образцы советской техники. К тракторам создали множество дополнительного оборудования, монтирующегося на полураму сзади в зависимости от целей использования – метание стогов, погрузка и пр.

К-703 оснащалась реверсивным постом управления, такая характеристика сделала ее пригодной для применения в специфических задачах. Например, на основе этой платформы разработан ЛТ 163 и ЛТ 195 – лесоштабелеры, грейдозер, трактор-погрузчик, лесотрелевочный аппарат, дорожная машина. Также «Кировец» стал основой для траншеекопателя.

Технические характеристики первого поколения Кировцев

Выпускаемый в годы «холодной войны» К-700 имел не только мирное сельскохозяйственное назначение. В военное время его предполагалось использовать как ракетный тягач. Конструкция нового трактора была достаточно простой. Цельнометаллическая кабина имела отопление, вентилятор, подрессоренные кресла. Дорожный (агротехнический) просвет — 440 мм, топливный бак — 450 л. Трактор имел полный привод, 2 ведущих моста и механическую трансмиссию.

Первые версии трактора оснащались экономичными и простыми в обслуживании 8-ми цилиндровыми V-образными дизельными двигателями ЯМЗ-238НБ мощностью 220 л.с., показателем крутящего момента 950 Н/м.

Запуск двигателя при t ниже -10 °С можно было произвести включением системы предпускового подогрева.
Большая емкость топливного бака позволяла работать продолжительное время на значительном расстоянии от заправочных пунктов.
Характерная особенность трансмиссии кировских тракторов — отсутствие муфты сцепления. Для переключения передач используется педаль сброса давления в 4-диапазонной 16-скоростной КПП.

Скорости:

вперед 2,9 — 44 км/час;
назад 5,1 — 24,3 км/час.

Первое поколение сельскохозтракторов «Кировец» К-700

Визитной карточкой Кировца была и остается шарнирно-сочлененная рама, которая позволяет путем поворота полурам вокруг вертикального шарнира изменять направление, а вокруг горизонтального — двигаться по пресеченной местности, копируя рельеф. Повышает проходимость и маневренность: гидравлическая система управления поворотом. Машина имела трехточечную гидравлическую навеску грузоподъёмностью 2 тонны. Навесное оборудование тракторист мог менять самостоятельно.

Таблица 1. Технические характеристики первого поколения Кировцев
Трансмиссия
Тип трансмиссии	механическая/гидромеханическая
Подвеска и управление
Тип подвески	рессорная переднего моста, балансирная заднего моста
Способ управления поворотом	поворотом полурам
Тормоза	пневматические колесные (на ранних моделях — пневмогидравлические)
Оборудование
Гидрооборудование	отдельная раздельно-агрегатная система для управления навесными и прицепными машинами, отдельные системы для управления поворотом и коробкой передач
Пневмооборудование	для привода тормозов: компрессор, буферный резервуар, пневмораспределитель, колесные тормозные цилиндры
Электрооборудование	бортовая сеть 12В; переключается на 24В для запуска двигателя и насоса, закачивающего масло

Для того времени технические характеристики трактора во многом были революционными. Отечественные конструкторы в рекордно короткие сроки разработали принципиально новые решения. До этого подобных энергонасыщенных машины 5 тягового класса в Советском Союзе никто не производил. К-700 по производительности 2,5-3 раза превосходил существующие тракторы, отличалась высокой надежностью, простотой обслуживания, ремонтопригодностью и длительным сроком службы.

Так как трактор набирал популярность по всей стране, завод наращивал объемы производства. В 1964 году на предприятии собрали 1200 машин. Массовое серийное производство К-700 было развернуто в 1969 году. В 1975 году завод выпустил 100-тысячный «Кировец».

Прирост на 100 тыс. новых тракторов был зафиксирован и в 1980 г. В 1985 г. было выпущено 300 тыс. машин — мировой рекорд по производству тракторов! К началу 90-ых с помощью «Кировцев» выполнялось 40% всех сельскохозяйственных работ в стране.

Опытные К-700 из первой партии для госиспытаний окрашивались в багрово-коричневый цвет. В дальнейшем фирменным цветом стал желтый. Серийная версия К-700 выпускалась в экспортной красно-белой окраске.

Образец «Кировца» 1970-го года из сельскохозяйственного музея Вандлиц, Бранденбург, Германия

Из истории создания трактора К 701

К 700 стал первым колесным трактором 5 класса тяги, производимым в Советском Союзе. Необходимость в подобной технике появилась в послевоенное время, в связи с проводившимся по поручению правительства техническим перевооружением сельского хозяйства страны, ведь основная масса тракторного парка была представлена маломощными тракторами ДТ-54 на гусеничном ходу и тракторов с металлическим колесами. Страна-победитель нуждалась в новой технике, способной справляться с серьезными задачами и работать в крупных аграрных хозяйствах.

Такой машиной и стал мощный трактор К 700, благодаря которому аграрии получили возможность выполнять полевые работы в сжатые сроки и в любых условиях. Сельскохозяйственная отрасль в СССР развивалась невиданными темпами. Начиная с 1962 г., когда с конвейера Кировского завода сошла первая машина, по 1975 г. было выпущено 100 000 тракторов Кировец К 700.

Однако незадолго до этого перед конструкторами была поставлена задача – модифицировать популярную модель техники, с которой специалисты справились успешно. В 1975 году прошла презентация обновленного трактора Кировец К 701, который стал представителем второго поколения мощных колесных тракторов. От своего предшественника машина отличалась усовершенствованными эксплуатационными и техническими характеристиками. Этот надежный мощный и производительный трактор общего назначения по своим параметрам не уступал машинам известных зарубежных производителей и соответствовал мировым стандартам. По сравнению со слабыми гусеничными тракторами, еще трудившимися на полях с довоенных времен, трактор К 701 был способен обработать в 2-3 раза больше земли, около 2 га за час работы.

Над разработкой основных узлов, деталей и механизмов гордости советского тракторостроения трудились не только опытные конструкторы заводы. Активное участие в процессе создания машин принимали молодые рационализаторы и комсомольские организации. Это позволило соблюсти отведенные на создание новой модели трактора сроки и вовремя изготовить необходимые для его сборки детали. Испытания прошли успешно, а комсомольцы были удостоены грамоты Ленинградского Обкома ВЛКСМ. Тракторы стали производить серийно. К 65-й годовщине Великого Октября было выпущено 250 тысяч машин. Коллектив завода успешно справлялся с поставленными перед ним задачами и активно работал, в соответствии с принятыми социалистическими обязательствами.

Особенности системы трансмиссии

С помощью КПП на тракторе, водитель может изменять скорость движения данного транспорта как вперед, так и назад. Особенность коробки передач на тракторе выражается в том, что здесь отсутствует муфта сцепления. Сама коробка является механической, 16 скоростной (вперед), 8 скоростей назад. При этом имеется возможность гидравлического управления. Присутствующие шестерни имеют прямые зубья, это хорошо отражает схема данного рабочего устройства. Зубчатые муфты установлены на вал с шестернями. Они влияют на смену передач.

Внешний вид КПП трактора КПП в разобранном виде

Смена скоростных режимов на данной технике происходит без задержек. Механизм переключения передач выполняет функцию управления потоком поступающего масла. Благодаря чему горючее направляется к золотнику. Корпус механизма переключения передач отлит из чугуна. Здесь имеются специальные каналы, которые необходимы для непосредственного распределения потоков циркулирующего горючего. Отвечает за переключение передач на тракторе такой вспомогательный элемент, как ведущий вал.

Статья в тему: Ремонт коробки передач Ока

Схема переключения передач

К картеру относится педаль и рычаги управления. В КПП имеется несколько валов. В действие первичный вал приводится благодаря металлическому плоскому диску. Эффективностью работы отличается промежуточный и грузовой валы (относятся к нижней части картера). Следует отметить, что грузовой вал установлен на подшипники. На имеющихся ведомых барабанах 1 и 4 передач установлены специальные тормоза-синхронизаторы.

Вилка привода управления муфтами грузового вала зафиксирована на муфте заднего хода. Она обеспечивает оперативное включение и отключение задней передачи.

Схема КПП
