Грузовой автомобиль военного назначения КамАЗ-5350 Мустанг

Трансмиссия

Известно, что трансмиссия – это совокупность узлов и агрегатов автомобиля, передающих крутящий момент от двигателя к ведущим колесам. Основными составляющими являются сцепление и коробка переключения передач.

Сцепление – важнейший механизм в управлении автомобилем. На КамАЗе-5350 установлено сцепление модель 142 – соединение однодисковое, диафрагменное, вытяжного типа – чаще всего применяемое для автомобилей такого класса.

В комплектацию внедорожника входит механическая коробка переключения передач (КПП) модели КамАЗ-154. Это 10-ступенчатый агрегат состоит из основного 5-ступенчатого редуктора и двухступенчатого делителя, который устанавливается перед основной коробкой. Таким образом можно использовать 10 скоростей при движении вперед и 2 – назад.

Раздаточная коробка распределяет крутящий момент между передним ведущим мостом и двумя задними мостами. Правильное распределение усилий сокращает расход топлива, не допускает разрыва потока мощности двигателя, способствует уменьшению износа шин.

КАМАЗ-5350: технические характеристики

Технические характеристики КАМАЗ-5350 6х6 превосходят аналогичные параметры множества конкурентов.

Размеры

Габариты модели КАМАЗ:

  • длина — 7,96 м;
  • ширина — 2,550 м;
  • высота — 3,29 м;
  • клиренс — 39 см;
  • наружный поворотный радиус — 11,3 м;
  • снаряжённый вес — 9,8 т;
  • полный вес — 15,85 т;
  • максимальный вес прицепа — 12 т.

Благодаря уникальным техническим характеристикам КАМАЗ-5350 его грузоподъёмность достигла 12000 кг. Он может использоваться как часть автопоезда. Общая масса возрастает до 27,85 т. Максимальная скорость — 100 км/ч.

Размеры платформы внутри:

  • длина — 7,96 м;
  • ширина — 2,47 м;
  • высота — 73 см.

Технические характеристики КАМАЗ-5350-3035-42 дают ему возможность преодолеть подъём, имеющий угол до 31 градуса, и брод, глубина которого может достигать 1,75 м, либо ров глубиной не более 60 см.

Расход топлива

Преодоление 100 километров пути требует среднего расхода топлива на уровне 27 литров (показатель определяется типом местности, а также сезоном). КАМАЗ-5350 имеет основной и дополнительный баки для горючего. Объём баков КАМАЗ-5350 — 170 и 125 литров соответственно.

Мотор

Мотор имеет повышенную надёжность. Это авто оснащено дизельным двигателем КамАЗ-740.30-260, который имеет V-образное размещение цилиндров и отвечает критериям Евро-2.

Двигатель КамАЗ-740.30-260 обладает следующими параметрами:

  • ёмкость- 9,85 литра;
  • мощность — 260 лошадиных сил;
  • крутящий момент — до 1078 Нм;
  • число цилиндров — восемь.

Кабина

Кабина может вместить 3 человека, включая водителя. Отличается высоким уровнем комфорта и вмещает специальную полку для сна. В ней возможен монтаж военного и специального оборудования. В случае, когда есть откидные скамейки, возможно размещение 39 человек.

Главной областью применения этого авто остаётся военная сфера. Не зря КАМАЗ-5350 доныне используется в ВС. Возможно опциональное оснащение его кабины бронёй 5А, которая обеспечивает защиту кабины от попаданий из АКМ. Военный КАМАЗ-5350 благодаря своим техническим характеристикам может успешно использоваться в условиях пересечённой местности.

Тормоза

Этот автомобиль оснащён рабочей, стояночной, запасной и вспомогательной тормозными системами. Они обладают общими элементами, однако работают автономно. Благодаря этому обеспечивается торможение в любой ситуации. Рабочая тормозная система уменьшает скорость авто либо полностью останавливает его. Тормозной механизм есть на каждом колесе.

Тормозной механизм на переднем мосту, а также на задней тележке, в раздельном режиме активирует 2-контурный пневмопривод, которым управляют, используя ножную педаль, соединённую с краном тормозов. Исполнительные органы привода — камеры тормозов. С помощью запасных тормозов дублируются функции, которые выполняет рабочая тормозная система. Такое дублирование происходит в случае, когда она частично либо целиком приходит в неисправность.

Трансмиссия

Руководство по эксплуатации КАМАЗ-5350 предусматривает наличие 10-ти ступенчатой механической КПП, а также 2-х ступенчатой раздатки, которая распределяет крутящий момент между мостом спереди и 2-осной тележкой сзади. Мост сзади приводит в движение карданный вал, который идёт от проходного моста посредине.

Передачи переключаются фрикционным сцеплением сухого типа с гидроприводом и усилителем. Значительная проходимость авто обеспечивается системой блокирования дифференциалов, расположенных в промежутке, разделяющем колёса моста сзади.

Подвеска

Этот автомобиль имеет зависимую подвеску. Мост спереди оснащён установленными листовыми рессорами, а также телескопическими гидроамортизаторами. Тележка сзади имеет рессорно-балансирную подвеску, включающую 2 листовые рессоры продольного типа, закреплённые жёстким способом на лонжероне, а также 2 гидроамортизатора телескопического типа.

Благодаря такой конструкции обеспечивается плавный ход, а также снижается вертикальное передвижение несущей автомобильной рамы в случае, когда одно колесо наезжает на преграду. Улучшается сцепление колеса с дорогой, уменьшается общее динамическое воздействие на автомобильную раму и исключается слишком раннее изнашивание ходовой.

Тактико-технические характеристики КамАЗ-5350

№ п/пПараметрыКонкретные показатели
1.Масса автомобиля: без лебедки/ с лебедкой (кг)9000/9650
2.Масса груза (разная комплектация) (кг)6650/6000
3.Масса автопоезда (кг)23850
4.Мощность двигателя (л.с.)260
5.Максимальная скорость (км/час)100
6.Расход топлива (л/на100 км)27
7.Топливные баки (л)125+170
8.Запас хода (км)1090
9.Маневренные возможности:
угол подъема (градусы)31
преодоление брода (м)1,75
преодоление рва (м)0,6
преодоление стенки (м)0,55
10.Максимальный дорожный просвет (мм)385

КамАЗ-5350 – один из трех грузовых внедорожников, ставших основателями семейства «Мустангов».

Даже машина технического обслуживания нашей команды на ралли «Париж-Дакар» базируется на этой модели. Вряд ли спортсмены, даже ради сохранения корпоративного престижа, стали бы использовать ненадежный автомобиль на таких серьезных соревнованиях.

Двигатель

Все модели семейства «Мустангов» укомплектовываются «родными» двигателями. Восстановленный после пожара завод, в полном объеме обеспечивает своей продукцией и потребности КамАЗа, и запросы других автозаводов.

К моменту, когда автомобили были приняты на вооружение армии РФ, в их комплектацию входили несколько усовершенствованные силовые установки 740.30-260.

Основные параметры двигателей схожи – четырехтактный дизель с наддувом при помощи пары турбокомпрессоров, каждый из которых обслуживал свой ряд цилиндров. Мощность мотора 260 л.с., объем цилиндров – 10,85 л. Позднее мощностные параметры двигателя улучшили путем увеличения давления наддува и применения топливной аппаратуры импортного производства.

В то же время модель 740.30-260 имела некоторые преимущества перед своей предшественницей. Они заключались в уменьшении расхода топлива, в увеличении максимального крутящего момента (с 932 до 1079Нм) при уменьшенной частоте вращения коленчатого вала. По оценкам специалистов и отзывам армейских заказчиков двигатель КамЗА-5350 обеспечивает соблюдение требований технического задания для этих грузовиков.

Параметры тормозной системы

Особенностью грузовика КамАЗ-5350 является наличие четырех тормозных систем, способных функционировать независимо.

Автомобиль комплектуется:


Схема пневматического тормозного привода автомобиля КАМАЗ-5350

  • классическими рабочими тормозными механизмами;
  • стояночной конструкцией, основным элементом которой является ручной тормоз;
  • запасным модулем, который приходит на помощь при неисправности рабочей системы автомобиля КамАЗ-5350;
  • вспомогательным узлом с механизмом газодинамического типа, перекрывающим подачу горючего и заглушающим мотор.

Для извещения водителя о проблемах в деятельности систем торможения установлена аварийная сигнализация, обеспечивающая информирование при помощи световых и звуковых сигналов.

Историческая справка

Выполнение заказов двойного назначения (военного и народнохозяйственного) являлось обычной практикой для большинства крупных заводов. Для автомобильных — тем более.

Особенно это относится к КамАЗу. И вот почему:

  • Все ведущие автомобильные заводы страны появлялись не на пустом месте. ЗИЛ, как первый производитель отечественных грузовиков, начал работать на базе дореволюционного авторемонтного завода АМО – Автомобильного Московского общества.Производитель Урал-375, автозавод в Миассе, своим рождением обязан Великой Отечественной войне и частично эвакуированным из Москвы производственным мощностям завода ЗИС (ЗИЛ). А Горьковский автозавод, начинал производство автобусов, легковых и грузовых автомобилей под эгидой компании «Ford».КамАЗ, с момента принятия в августе 1969 г. ЦК КПСС решения о его строительстве, был определен как завод по производству грузовиков и двигателей. Для него специально подбирали место, выделяли огромные средства, создавали инфраструктуру. Весь комплекс работ был объявлен стройкой века.
  • Проводя параллель дальше, стоит вспомнить, что если рабочие ЗИЛ первые свои грузовики собирали из запчастей «Фиата» буквально, что называется «на коленке», то при создании Камского завода использовались последние достижения 700 фирм из 19 стран мира. Сотни отечественных заводов обеспечивали его строительство.
  • Такие заслуженные и популярные во всех областях применения автомобили, как ЗИЛ-131, Урал-375, ГАЗ-66 своим появлением, в значительной степени, обязаны военному заказу. Но они создавались в индивидуальном порядке. Что касается КамАЗа, то он и здесь пошел другим путем. В соответствии с решением Правительства СССР от 24 июня 1987 года завод приступил к разработке унифицированных полноприводных автомобилей многоцелевого назначения. Армейский заказ предусматривал создание целого модельного ряда под общим названием «Мустанг».

Первоначально перед конструкторами завода ставилась задача по разработке трех моделей КамАЗ-4350 (4х4), КамАЗ-5350 (6х6) и КамАЗ-6350 (8х8), которые отличались числом осей.

На отдельных моделях предусматривалась платформа для установки вооружения и специального оборудования.

Общие требования к ним предусматривали:

  • автомобили предназначены для транспортировки военных грузов или перевозки личного состава и буксировки прицепов массой 6-12 тонн по любым дорогам и по пересеченной местности;
  • возможность эксплуатации при температурном режиме -45…+40 градусов, а также в районах, расположенных на высоте до 4000 метров над уровнем моря, с возможностью пересечения перевалов высотой до 4600 метров.

Непременным условием для создания автомобилей нового семейства было требование высокой степени их унификации (до 85%).

Другими словами, в новых моделях должны были с максимальной возможностью использоваться единые узлы и агрегаты.

Руководство по эксплуатации камаз 5350 скачать бесплатно

КАМАЗ семейство Мустанг 4350, 43501, 5350, 53501, 53504, 6350, 63501, 6450 —

Общие данные

Автомобили КАМАЗ мод. 4350, 43501, 5350, 53501, 53504, 6350, 63501 и 6450 — многоцелевого назначения с колесной формулой соответственно 4×4, 6×6 и 8×8 (рис. 1-1. 1-19) предназначены для перевозки личного состава и различных грузов, буксировки прицепных систем, монтажа вооружения и военной техники в согласованном объеме, а также для монтажа унифицированных кузовов-контейнеров типа «К» и «КМ» и специализированных кузовов. Автомобили и шасси в составе транспортного средства могут эксплуатироваться по всем видам дорог и местности.

Автомобили, изготавливаемые в исполнении «У» по ГОСТ 15150, рассчитаны на эксплуатацию при температурах окружающего воздуха от минус 50°С до плюс 50°С, относительной влажности воздуха до 100 % при температуре плюс 25 С. Автомобили сохраняют работоспособность в любое время суток и года при запыленности воздуха до 1,5 г/м 3 , скорости ветра до 20 м/с, при интенсивности дождя до 180 мм/ч в течение 5 минут и может эксплуатироваться в горных районах, расположенных на высоте до 4000 м над уровнем моря, с преодолением перевалов до 4655 м, при соответствующем изменении тягово-динамических характеристик, свойств и топливной экономичности.

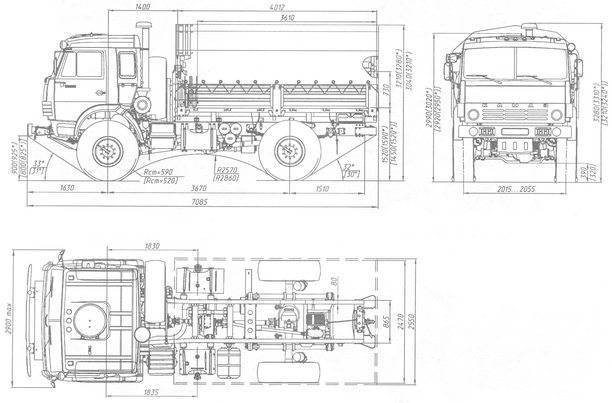

Рис. 1-7. Автомобиль-тягач КАМАЗ-4350. Габаритные размеры.

Рис. 1-8. Автомобиль-тягач КАМАЗ-43501. Габаритные размеры для автомобиля с шинами КАМА-1260 (КАМА-430).

Рис. 1-9. Шасси автомобиля-тягача КАМАЗ-43501. Габаритные размеры для автомобиля с шинами КАМА-1260 (КАМА-430).

Рис. 1-10. Автомобиль-тягач КАМАЗ-5350. Габаритные размеры.

Рис. 1-11. Автомобиль-тягач КАМАЗ-53501. Габаритные размеры.

Рис. 1-12. Автомобиль-тягач КАМАЗ-53501. Габаритные размерьте платформой 6112×2470).

Рис. 1-13. Шасси автомобиля-тягача КАМАЗ-53501. Габаритные размеры.

Рис. 1-14. Автомобиль-тягач седельный КАМАЗ-53504. Габаритные размеры

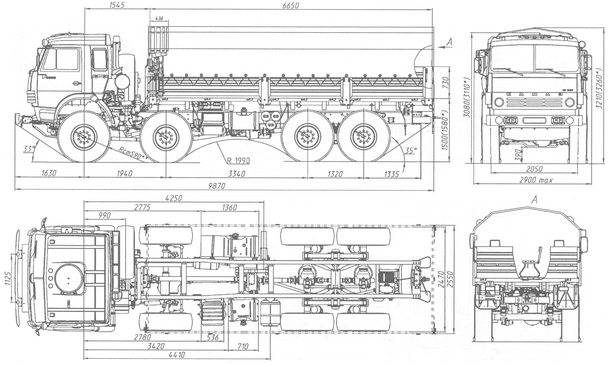

Рис. 1-15. Автомобиль-тягач КАМАЗ-6350. Габаритные размеры.

Рис. 1-16. Шасси автомобиля-тягача КАМАЗ-6350. Габаритные размеры.

Рис. 1-17. Автомобиль-тягач КАМАЗ-63501. Габаритные размеры

Рис. 1-18. Шасси автомобиля-тягача КАМАЗ-63501. Габаритные размеры.

Рис. 1-19. Автомобиль-тягач седельный КАМАЗ-6450. Габаритные размеры

История и назначение

Разработку многоцелевой модели серии «Мустанг» специалисты Камского автомобильного завода начали в период существования СССР (в 1987-ом году). Согласно заданным условиям, новый грузовик должен был стойко переносить условия высокогорья и работать на высоте до 4000 м над уровнем моря. Помимо стандартной грузовой платформы, на него предполагалось устанавливать системы оперативно-тактического назначения и специальные надстройки.

Чтобы сократить затраты на разработку автомобиля, конструкторы Камского автозавода решили максимально унифицировать узлы и детали новинки. В итоге уровень унификации для модели КамАЗ 5350 составил 85%.

Первые прототипы интересного грузовика были представлены в начале 90-х годов. Опытную партию завод собрал в 1995-ом году, показав ее на Нижегородской выставке. Модель содержала все передовые технические решения того времени (зависимые рессорные подвески, построенные на полуэллиптических рессорах, ведущие мосты с двухступенчатыми редукторами, гидроусилитель руля и раздаточную коробку с демультипликатором). КамАЗ 5350 первым в линейке бренда получил систему блокировки межколесных дифференциалов на задний мост, что существенно повысило его проходимость.

Для обеспечения высокой скорости в условиях бездорожья конструкторы «наградили» модель диапазонной гидропередачей, включающей классическую механическую коробку передач и гидротрансформатор. Однако серийный выпуск модификаций с данной трансмиссией начать так и не удалось. Возможности автомобиля существенно повышала и лебедка с высоким тяговым усилием.

При этом основным преимуществом модели является надежность и проходимость. КамАЗ 5350 уверенно проезжает неровности, имеющие на пересеченной местности, ухабы и кочки и отличается высокой маневренностью. За счет высоких технических характеристик модель остается востребованной и в настоящее время.

О проходимости

Ранее мы говорили о системе подкачки шин из кабины. Что это дает? Мало кто знает, но это очень важный параметр при пересечении болотистой или песчаной местности. Ярко выраженного протектора и высокого клиренса недостаточно, чтобы машина уверенно преодолевала бездорожье.

Для большей площади контакта требуется удалить часть воздуха из шин. Только так можно обеспечить автомобилю эффективную проходимость, с чем КамАЗ-6350 «Мустанг» отлично справляется. Вдобавок здесь есть блокировки на пневматическом приводе, раздаточная коробка и полный привод.

При почти 10-метровой длине максимальный угол подъема машины составляет 31 градус. Глубина преодолеваемого брода составляет до 174 сантиметров, а рва – 140. Максимальный угол преодоления косогора – 20 градусов.

Устройство

Военный транспорт был разработан на базе 5350-й версии. Основными отличиями рассматриваемой модели считаются ее удлинённая база и появление фитинговых креплений на платформе, позволяющих устанавливать надстройки различного функционала.

V-образный двигатель имеет 8 цилиндров, развивает до 260 лошадиных сил. Для ускорения была добавлена система турбонаддува с жидкостным охлаждением входящего воздуха. Крутящий момент двигателя составляет 1200-1400 оборотов. При передвижении по асфальтированной дороге со средней скоростью расход топлива КамАЗе-53501 равен 28-29 литров на 100 километров.

Сцепление сухое и имеет один диск. Коробка передач механическая, имеет 10 скоростей, одна из которых — задняя. Раздатка имеет две передачи с двойной главной. Главная оснащена коническими и цилиндрическими шестернями. Передний привод активирован всегда, на остальные оси воздействует блокировочный дифференциал.

Боковые и лобовое стёкла помещены в стальные рамки и закреплены болтами, которые прикручиваются к кузову. Под кабиной располагается мотор.

Она вмещает трёх человек, для удобства в салоне имеются крепления для оружия и места для хранения питьевой воды. Отлично выполнены термо- и звукоизоляция кабины.

Технические характеристики машины:

  • Длина — 8,6 метров;
  • Ширина — 2,55 метра;
  • Высота — 3,29 метра;
  • Топливный бак вмещает 125/175 литров бензина;
  • Мощность силового агрегата — 260 лошадиных сил.

На панели приборов имеются все данные информационно-управляющей системы. С ее помощью водитель может контролировать техническое состояние грузовика и оперативно определять поломку. В салоне также имеется радиостанция. Для доступа к двигателю необходимо откинуть кабину. Во время поездки спальное место можно складывать.

Конструкция оборудования

Пожарная автоцистерна представляет собой конструкцию на базе определенного автомобиля, которая оборудована дополнительными устройствами и аксессуарами. Основными составляющими частями являются емкости для транспортировки огнетушащих жидких веществ, таких как вода или пенообразователь.

Помимо этого для использования автоцистерны при тушении пожаров дополнительно предусмотрены пожарное насосное оборудование с различными техническими характеристиками, средства подачи воды или пенообразующего вещества к очагу горения, а также отдельными инструментами и оборудованием, необходимым для качественного и оперативного тушения огня и его локализации.

Основное назначение автоцистерны любого типа заключается также в оперативной доставке пожарного расчета к месту пожара. В зависимости от типа базового автомобиля, на основе которого сконструирована пожарная автоцистерна, количество экипажа может варьироваться от 3 до 7 человек, включая водителя.

Важно Особенности эксплуатации и обслуживания гидравлики на тракторе МТЗ-82 ??: устройство, схема, что делать если сломалась

Эффективность и рациональность использования пожарных автоцистерн особенно актуальны при выезде на тушение пожаров в безводные районы или при локализации возгораний в загородной местности при отсутствии источников водоснабжения или водозабора.

Учитывая технические особенности пожарной автоцистерны, ее использование может выражаться в трех направлениях:

  • автономное использование при тушении пожара собственной цистерны. В этом случае возможная эффективность работы пожарной машины ограничивается емкостью водяного бака или бака для пенообразующего вещества;
  • использование пожарной автоцистерны при подключении к пожарному гидранту. В данном случае насосное оборудование на пожарных транспортных средствах усиливает напор при подачи воды к очагу возгорания. При этом количество используемой воды не ограничивается вместимостью водяного бака пожарной автоцистерны;
  • использование в качестве источника водозабора открытого водоема. Такой способ наиболее распространен в сельской местности или в загородных районах, где отсутствует водоснабжение или его производительность не позволяет полноценно обеспечить пожарные машины необходимым напором воды.

https://youtube.com/watch?v=D40DU5IeeGg

Пожарные автоцистерны классифицируются на несколько категорий в зависимости от вместительности баков:

  • легкая группа. Под эту категорию подпадают пожарные автоцистерны с объемом до 2 куб. м.;
  • средняя группа. Представители этой категории могут доставить к месту пожара от 2 до 4 куб. м. воды;
  • тяжелая группа. Эти автоцистерны отличаются повышенной вместительностью и могут эффективно работать на пожарах различной категории сложности. Общий объем воды, который такие автоцистерны могут доставить к месту назначения, составляет свыше 4 куб. м.

Устройство

КамАЗ-55111 оборудован сварной платформой коробчатого типа. Специальные крепления и стяжки связывают раму автомобиля с системой стальных лонжеронов и поперечных балок. Для более надежной работы предусмотрена гидравлика, включающая коробку отбора мощности, пневмопривод, гидроцилиндр, бак, кран управления, масляный привод, пневматические клапаны, функционирующие на электричестве, клапаны ограничения и масляный насос. Запуск данного механизма осуществляется из водительской кабины.

Простые и легкие колеса грузовика выпускаются на предприятии ЗИЛ. Самосвал имеет рессорную подвеску.

КамАЗ-55111 комплектуется 2-местной откидываемой цельнометаллической кабиной, размещенной над мотором. Она отличается высокой крышей и отсутствием спального места. Это накладывает ограничение на время использования автомобиля. Кабина также имеет утепление и хорошую шумоизоляцию.

Самосвал оснащен 9-ступенчатой механической КП. При этом без делителя количество ступеней сокращается до пяти.

Конструкцией модели предусмотрено 2-дисковое сухое сцепление и гидравлический привод с пневмоусилителем.

Автомобиль имеет цельнометаллическую платформу с возможностью опрокидывания и системой подогрева, разгрузка техники осуществляется только назад. Доступно дистанционное управление процедурой.

Пневматическая тормозная система модели относится к барабанному типу с площадью рабочей поверхности в 6300 кв. см.

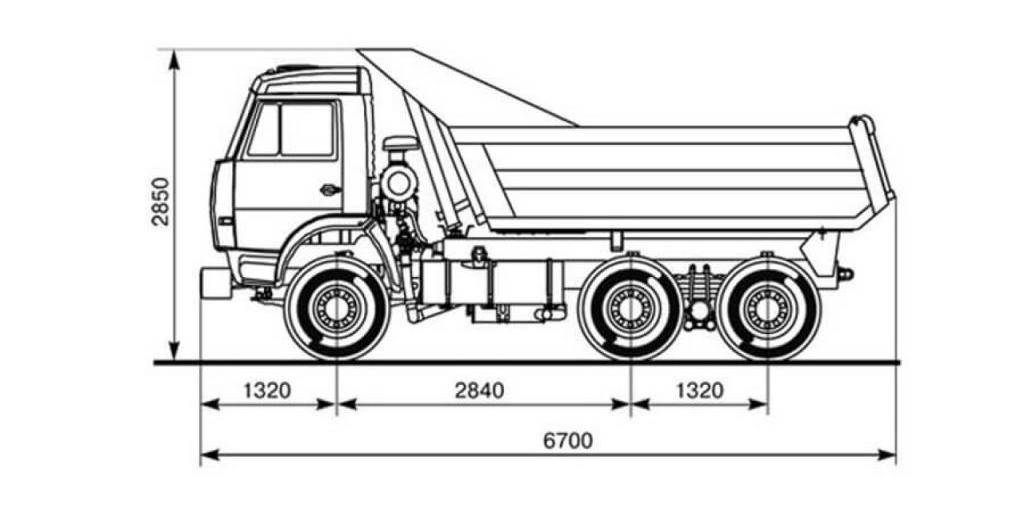

Габаритно-весовые параметры

  1. Длинна – 6700 мм;
  2. Ширина – 2500 мм;
  3. Высота – 2765 мм;
  4. Колесная база – 2840+1320 мм;
  5. Ширина колеи – передние колеса 2043 мм, задние колеса 1890 мм;
  6. Дорожный просвет – 290 мм;
  7. Снаряженная масса самосвала – 9150 кг;
  8. Полная масса самосвала – 22300 кг;
  9. Полная масса полуприцепа – 12800 кг;
  10. Полная масса автопоезда – 35100 кг;
  11. Распределение нагрузки при полной массе – передняя ось 5550 кг, задняя тележка 16850 кг.

Кабина

Дизайн кабины по сравнению с предыдущей моделью изменился. Она стала более просторной. Крышу кабины приподняли.

Впереди установили фары прямоугольной формы. Кабина выполнена из металла с наклоном вперёд по ходу движения авто. Кабина рассчитана на 3-х человек.

Внутри кабины неплохая шумо и гидроизоляция. Вход-выход рассчитан на две стороны.

Параметры тормозной системы

Технические характеристики КамАЗа-5350 позволяют ему быть востребованным для повседневной работы и выполнения чрезвычайных заданий.

Чем характеризуется автомобиль:

  • Длиной 7,96 м;
  • Шириной 2,55 м;
  • Высотой 3,29 м;
  • Клиренсом 385 мм;
  • Массой снаряженной техники 9,8 т;
  • Общим весом 15,85 т;
  • Массой транспортируемого прицепа (до 12 т);
  • Грузоподъёмностью 6 т;
  • Максимальной скоростью 100 км/ч.

У КамАЗа-5350 расход горючего на 100 км в среднем составляет 27 л. Наличие двух баков для дизельного топлива, имеющих объем 170 и 125 л, позволяет грузовику проходить до 1000 км без посещения заправочной станции.

Особенностью грузовика КамАЗ-5350 является наличие четырех тормозных систем, способных функционировать независимо.

Схема пневматического тормозного привода автомобиля КАМАЗ-5350

  • классическими рабочими тормозными механизмами;
  • стояночной конструкцией, основным элементом которой является ручной тормоз;
  • запасным модулем, который приходит на помощь при неисправности рабочей системы автомобиля КамАЗ-5350;
  • вспомогательным узлом с механизмом газодинамического типа, перекрывающим подачу горючего и заглушающим мотор.

Для извещения водителя о проблемах в деятельности систем торможения установлена аварийная сигнализация, обеспечивающая информирование при помощи световых и звуковых сигналов.

Обзор основных параметров

Выпуск автомобиля с колесной формулой 4х4 начался с 2001 года. Изначально полноприводный грузовик имел длинную базу 7960 см и высоту 3290 см. Для применения в военных целях раму укоротили до 6395 см, высота была уменьшена до 3000 см. У базовой модели КамАЗ 4350, при детальном рассмотрении, технические характеристики отличаются от последующих модифицированных моделей не только по размерам рамы.

Прежде всего, ее грузоподъемность была выше на 1000 кг и составляла 4000 кг, полная снаряженная масса автомобиля 7700 кг, а полная масса 11900 кг. «Мустанг» 4350 (модификация КамАЗ-43501) может перевозить грузы до 3000 кг, снаряженная масса ниже, 7100 кг, а полная масса грузовика 10300 кг. Это самый «маленький» бортовой грузовик в семействе «Мустангов».

Различается также максимальная нагрузка на переднюю и заднюю оси автомашины. У базового «4350» она 5300 кг и 6600 соответственно, а у КамАЗ-4350 «Мустанг» нагрузка на оси снижена (5200 кг и 5100 кг).

На обе модели устанавливался V образный 240 сильный дизельный двигатель с восьмью цилиндрами и турбонаддувом и частотой вращения 2200об/мин (в режиме максимальной мощности частота оборотов 1400). У базовой модели движок соответствовал стандарту Евро-2, а КамАЗ-4350 военный изначально оснащался двигателем стандарта Евро-1 (КамАЗ-740.11-240).

С 2007 года автомобили семейства «Мустанг» комплектуются двигателем Евро-2 (КамАЗ-740.31-240) с объемом движка – 10,85л. Максимальный расход топлива КамАЗ 26,5 литра на 100 км, установлены 2 топливных бака 170 и 125 литра. Этот двигатель увеличил запас хода автомобиля до 1200 км, при этом замена масла должна проводиться через 16000 км.

Требования военных к проходимости автомобиля были повышенные. В связи с этим на машину установили механическую пятиступенчатую коробку передач с трехходовым механизмом переключения КамАЗ-142 с 5 передними и одной задней передачами. Установка этой несколько модернизированной коробки позволила повысить ее долговечность на 15-20%. На автомашины «Мустанг» также устанавливается 10-ступенчатая коробка передач с передним делителем для автомобилей, эксплуатируемых по бездорожью. Эта коробка в разы увеличивает проходимость КамАЗ 4350.

Автомашины комплектуются однодисковым (диск нажимной) фрикционным сухим сцеплением. Цилиндрические витые пружины расположены периферийно, привод сцепления гидравлический, снабжен пневмогидравлическим усилителем и следящим устройством.

Двухступенчатая коробка передач с блокируемым межосевым дифференциалом на заднем мосту и двойной главной передачей с парными коническими и цилиндрическими шестернями. Привод переднего моста не отключается и работает постоянно.

Рессорные передняя и задняя подвески снабжены стабилизаторами поперечной устойчивости, автомобиль в экстремальных дорожных условиях легко двигается по неровностям дороги, сохраняя хорошую управляемость, плавность хода при этим не страдает.

Рабочая тормозная система КамАЗ 4350 имеет пневматический двухконтурный привод, приводящий в действие тормозные механизмы (по раздельности) передней и задней осей. Управление от ножной педали в кабине автомашины. Тормозные камеры на 20 литров. Для плавного снижения скорости автомобиля и его полной остановки служит запасная тормозная система, она едина со стояночным тормозом.

Стояночная тормозная система оснащена приводом аварийного растормаживания для воздействия на энергоаккумуляторы в случае утечки сжатого воздуха из баллонов – становится возможным возобновление движения КамАЗа. В кабине установлена система контрольных приборов, благодаря которым водитель может отслеживать работу аварийной сигнализации, оповещающей о работе тормозных систем и их приводов световыми и акустическими сигналами. Чтобы включить вспомогательную тормозную систему водителю нужно активировать моторный тормоз-замедлитель. Он перекроет выпускные трубопроводы и отключит подачу топлива в двигатель.

Это интересно: Технические характеристики и недостатки седельного тягача камаз-44108
