Трактор МТЗ-80

Двигатель

• охлаждения;
• газораспределения;
• питания;
• пуска;
• кривошипно-шатунный механизм.

Повысить ресурс двигателя и динамические показатели агрегата удается за счет установки рабочей камеры нераздельного типа с двойным впрыском топлива. Камера у него шарообразная, благодаря чему усиливается смесеобразование и создаются условия для вихревых потоков с выделением тепла. Для поддержания температурного баланса корпус мотора Д-240 делают из чугуна.

Основа двигателя – блок цилиндров, к которому крепятся все остальные детали. Именно в этой части происходит сгорание топлива. Чтобы повысить мощность мотора, форсунками регулируют подачу солярки.

Назначение остальных элементов:

• кривошипно-шатунный механизм участвует в преобразовании прямолинейного возвратно-поступательного движения поршня в движение коленвала;
• система газораспределения пропускает в цилиндр воздух и выводит отработанные газы;
• смазка уменьшает силу трения и снижает общую температуру внутри двигателя, защищая его от перегрева;
• комплекс питания обеспечивает непосредственную подачу топлива;
• система пуска запускает двигатель.

Трансмиссия, мосты и ВОМ трактора Беларус-826

В конструкции данного трактора использована сухая фрикционная муфта сцепления, однодисковая, постоянно замкнутого типа. Диаметр ведомого диска составляет 340 миллиметров.

Коробка переключения передач – механическая, двухдиапазонная, с механическим понижающим редуктором, девятискоростная: 9 передач – вперёд и 2 передачи – задних. Данная МКПП оснащена цилиндрическими шестернями постоянного зацепления, с переключением передач с помощью скользящих шестерён. В сочетании с редуктором, который расположен между сцеплением и корпусом коробки передач, обеспечивается в общей сложности 18 передач переднего и 4 передачи заднего хода.

Также по дополнительному заказу можно было оборудовать трактор МТЗ-826 механической коробкой переключения передач «Синхро» – 7/2, также двухдиапазонной, но полностью синхронизированной (имеющей в своей конструкции два синхронизатора).

Коробка переключения передач обеспечивает привод синхронного вала отбора мощности  и позволяет производить переключение передач на транспортных и прочих работах с малой нагрузкой без остановки тракторного агрегата.

Передний ведущий мост трактора МТЗ-826 – с коническими редукторами, портального типа, с выдвижными корпусами конических колёсных редукторов, либо портальный, с нераздвижной балкой, с планетарно-цилиндрическими редукторами (это – дополнительная опция). Главная передача представляет собой конические шестерни со спиральным зубом. Тип дифференциала – самоблокирующийся, повышенного трения.

Конечные передачи: с коническими колёсными редукторами или с планетарно-цилиндрическими редукторами (по отдельному заказу). Привод производится от раздаточной коробки, двумя карданными валами с промежуточной опорой.

Привод вала отбора мощности является независимым двухскоростным и синхронным. Муфта включения – планетарный шестерённый редуктор с ленточными тормозами. Управление вала отбора мощности – электрогидравлическое. Частота вращения хвостовика вала отбора мощности: 540 об/мин – при 2081 об/мин дизеля; 1000 об/мин – при 2302 об/мин дизеля. Сменный хвостовик ВОМ: по стандарту SAE с шестью шлицами для скорости вращения 540 об/мин и 21-м шлицем – для скорости вращения 1000 об/мин. Направление вращения производится по часовой стрелке, если смотреть на торец вала.

Особенности эксплуатации

Существенной проблемой для водителя становится эксплуатация агрегата в зимний сезон, когда температура воздуха опускается до +5 °C и ниже

Особенное внимание надо уделить жидкости в радиаторе, которая может замерзнуть, чем затруднит запуск двигателя

Для того, чтобы предотвратить возникновение подобного рода проблем, необходимо трактор подготовить к сезону и провести соответствующее техническое обслуживание.

Желательно вместо воды использовать антифриз, который более устойчив к низким температурам. Следующие советы помогут избежать поломок:

Не осуществляйте запуск мотора при отсутствии воды в бачке.
Запускайте мотор только тогда, когда прогреете его горячей водой.
Проверяйте температуру жидкости и не доводите ее до понижения

Критичной является 40 °C и ниже.
Дайте мотору остыть до 50 °C перед тем, как слить воду.
Одновременно со сливанием охлаждающей жидкости, сливайте воду из подогревателя (если есть) и с отопительной системы.
Важно проследить, чтобы вода не застыла в спускных кранах.
Следите за удельным весом антифриза (не ниже 1,055).
Используете дизельное топливо в соответствии с сезоном.
Применяйте сезонное масло для дизелей.
Если планируется продолжительный простой трактора, то масло из картера надо слить в емкость.
Холодный мотор заправляется подогретым на водяной бане маслом.

Описание и устройство трактора МТЗ

На вершину популярности трактора под маркой Беларус 82 пришли благодаря разнообразию модификаций:

• 82 — многоцелевой трактор для нужд агропрома;
• 82.1 — основное отличие — более просторная кабина;
• 82.1-23/12. У данной модели непривычно большие передние колеса;
• 82Р — разработан специально для работы на рисовых чеках;
• 82Н — имеет заниженный (по сравнению с базовой моделью) клиренс — 400 мм. Укомплектован колесами — 16,9/14-30 (задние) и 10-16 (задние). Предназначен для работ на сложных рельефах с уклонами и возвышениями до 16 градусов;
• 82К — комплекс дополнительных опций позволяет работать на склонах до 20 градусов;
• 82 МК — коммунально-уборочный трактор;
• 82В — главное отличие от базовой модели — это наличие реверсивного редуктора;
• 82 Т — оптимален для эксплуатации на полях по выращиванию овощей и бахчевых культур. Из того чего нет в базе отметим присутствие дополнительных колесных редукторов, которые увеличивали его дорожный просвет.

МТЗ 82 имеет несколько различных модификаций

Родоначальник семейства — это универсальный четырехколесный трактор мощностью 81 л.с. Он пришел на смену морально устаревшему МТЗ-52. Обновленный трактор Беларус получил обновленную ходовую часть, трансмиссию, гидронавесную систему и двигатель производства Минского моторного завода. При этом машина получила новую кабину, где были учтены недостатки предшественника и предпринята попытка максимально приблизиться к мировым стандартам.

Широкий спектр навесного оборудования предоставил возможность использования трактора практически на всех стадиях обработки почвы до уборки урожая, от способностей убирать городские улицы до выполнения самых различных задач в сфере ремонта коммуникаций и строительства.

Завод-изготовитель дает гарантию полной функциональности трактора в диапазоне температур от -40 до +40 градусов по Цельсию. Данная характеристика обусловила популярность трактора Беларус практически на всей территории России.

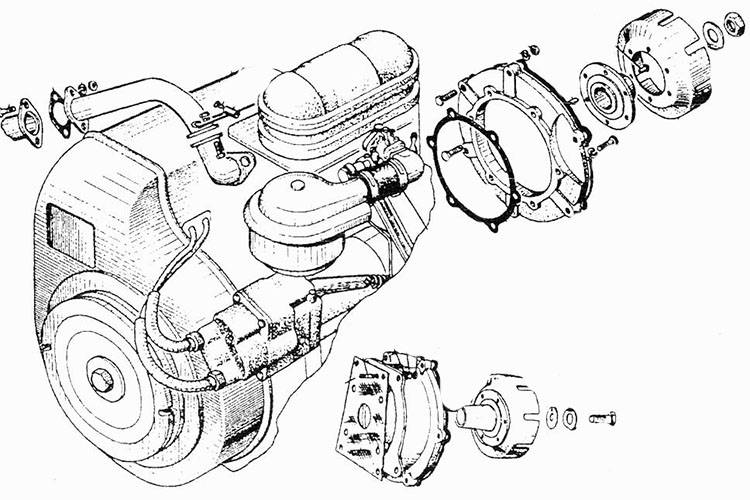

Двигатель

Трактор МТЗ-80 снабжен четырехтактным двигателем дизельного типа, модели Д-240, с четырьмя цилиндрами объемом 4,75 л и охлаждением на воде от одноименного производителя – МТЗ (Минский тракторный завод). Мощность в 80 лошадиных сил (или 60 кВт) достигается при расчетной частоте вращения 2200 оборотов/минуту и максимальном крутящем моменте в 298 ньютон/метр. Вид камеры сгорания – полураздельный.

Запуск двигателя возможен двумя способами:

• Пусковым двигателем карбюраторного типа.
• Электростартером.

Если трактор МТЗ-80 стоит не на нейтральной передаче, срабатывает блокировка пуска.

Чтобы двигательная система работала стабильно без сбоев, нужно осуществлять технический осмотр через временные промежутки в 60, 240 и 960 моточасов. На каждый из этих отрезков для проведения ТО указан свой список работ в памятке по использованию агрегата.

Устройство навесного инвентаря

Трактор оснащен трехточечной конструкцией задней навески, изготовленной по классической схеме. Устройство состоит из 1 центральной, двух продольных тяг, раскосов и силового цилиндра, поднимающего и опускающего навесное оборудование.

Для управления инвентарем машина оборудуется раздельно-агрегатным гидравлическим устройством, которое состоит из таких деталей:

• Масляного насоса шестеренчатого типа;
• Привода от мотора;
• Гидрораспределителя с тремя секциями;
• 2 или 3 цилиндров.

МТЗ-80 эксплуатируется с разным навесным оборудованием. Для работы можно использовать:

• Кун;
• Картофелекопалку;
• Плуг;
• Борону;
• Окучник;
• Косарку;
• Лопату для уборки снега и многое другое.

При необходимости трактор можно оснащать прицепом. Конструкция машины позволяет подключать генератор.

Устройство и особенности эксплуатации

Беларус 320 имеет колесную формулу 4 на 4, причем задние колеса заметно больше передних. Кабина находится в задней части машины, капот, закрывающий основные узлы – в передней части. Привод техники распределен на все колеса, за счет чего возможности модели при буксировке или сложных погодных условиях повышаются.

Ходовая часть представлена направляющими, ведущими передними и задними колесами. Специальный механизм позволяет менять ширину колеи.

Трансмиссия Беларус 320 является механической ступенчатой с 24 передачами (16 вперед, 8 назад). В состав коробки входит понижающий редуктор, обеспечивающий большое количество скоростей. Выбирать и переключать режимы редуктора разрешается только при неработающем двигателе и остановленном тракторе. В качестве сцепления используется сухая однодисковая фрикционная муфта.

Передний мост портального типа является ведущим и включает 3 части. Для него характерны свободный ход храпового механизма и самостоятельная блокировка дифференциала. Он крепится на полураму и прекращает работу после остановки муфты сцепления. Задний мост служит для передачи мощности от силовой установки за счет 2-скоростного привода. Данный элемент является составным и имеет принудительную блокировку дифференциала.

Основные тормоза техники – дисковые раздельные для правого и левого колес (работают в масле). Стояночные тормоза представляют собой основные тормоза, зафиксированные посредством отдельного рычага.

На Беларус 320 устанавливается раздельно агрегатная гидравлическая система, объединенная с гидросистемой рулевого управления. Она используется для работы с гидрофицированными, навесными и полунавесными устройствами. Агрегатирование трактора с дополнительным оборудованием и машинами выполняется посредством специальных тягово-сцепных приспособлений. Предельная грузоподъемность нижних тяг составляет 750 кгс, производительность насоса – 16 л/мин.

Управление машиной осуществляется при помощи гидрообъемного оборудования. Положение руля оператор может настраивать по высоте и наклону. Гидронасос системы монтируется на моторе, что облегчает его обслуживание.

Электрическая составляющая представлена генератором на 630 Вт, аккумулятором на 88 Ач и пусковым механизмом со стартером.

Основание кабины крепится на остове трактора. Установка выполняется с использованием виброизоляционных элементов, что увеличивает комфорт в салоне. Кабина является герметизированной и оборудуется специальным защитным тентом-каркасом или дугой безопасности.

Компоновка кабины определяется комплектацией машины. В базовом исполнении модель оснащается рабочим местом оператора с регулировками по расположению и массе, солнцезащитным козырьком, аптечкой, зеркалами заднего вида и информативной приборной панелью. В салоне устанавливаются системы отопления и вентиляции. Рулевое управление имеет гидроусилитель, облегчающий работу водителя. Основные органы находятся вместе в функциональных областях. Педали управления тормозами и сцеплением устанавливаются в зоне, удобной для оператора. Справа от водителя располагаются органы управления гидравлической системой.

В качестве опционального оборудования для модели Беларус 320 предлагаются:

• пневматический привод тормозов для прицепа;
• передний вал отбора мощности;
• дополнительные грузы для передней части, обеспечивающие улучшение тяговых показателей и устойчивости;
• буксирная вилка для работы с прицепом;
• передняя навесная система.

Беларус 320 считается одним из наиболее надежных тракторов малого класса. Однако перед полноценной эксплуатацией рекомендуется выполнить следующие операции:

• проверить крепеж элементов и деталей (особенно рулевого управления, сигнализации, ходовой части, ПВМ, осветительных приборов и трансмиссии);
• убедиться в правильной работе гидронавесной системы. После проверки уровня масла в баке, осмотреть места крепления прицепного и навесного оборудования;
• проверить уровень незамерзающей жидкости в охлаждающей системе (должен быть на предельном уровне – соответствующая отметка на баке);
• проверить наличие ограждающих кожухов на вращающихся элементах.

Управление трактором и ходовая часть

Передний мост у трактора полужесткий, балансирного типа и повторяет все неровности дороги при езде, независимо от положения каркаса и заднего моста машины. Задний мост жесткий, колеса закреплены при помощи клеммовых соединений к ведущим осям. Благодаря этому водитель может сразу установить нужную для работы колею, выбирая показатель в диапазоне от 140 до 210 см. Ширина передней колеи регулируется постепенно с шагом в 10 см.

Трактор оснащен дисковыми тормозами с отдельной схемой электрической. Такое устройство тормозов делает их независимыми от общей конструкции трактора. Поэтому, если что-то в общей схеме трактора выходит из строя, тормоза продолжают выполнять свою функцию.

МТЗ-80 снабжается рулевым управлением с гидравлическим усилителем. Работает этот механизм по тому же принципу, что и ГУР на любом автомобиле: в масляном насосе создается давление, после чего гидроусилитель направляет нужное количество масла к гидравлическому цилиндру.

Технические параметры, эксплуатационные характеристики

1. Тяговый класс – 1,4
2. Привод – полный (4х4).
3. Грузоподъемность – 3,2 т.
4. Двигатель:
   1. модель – Д-243.
   2. тип – четырехцилиндровый дизель, с непосредственным впрыском топлива, без турбонадува и жидкостным охлаждением:
   3. мощность – 81,0 л. с.,
   4. объем двигателя – 4,75 л,
   5. норма расхода топлива – 230 г/(кВт·ч),
   6. вес – 0,43 т.
5. Габаритные размеры:
   1. база колесная – 2,45 м,
   2. ширина – 1,98 м,
   3. длина – 4,12 м,
   4. высота – 2,80 м,
   5. агропросвет – 0,65 м,
   6. радиус разворота – 4,50 м.
6. Трансмиссия:
   1. КПП – механическая, ступенчатая,
   2. количество передних передач – 18,
   3. количество задних передач – 4,
   4. сцепление – с одним диском, в сухом исполнении,
   5. блокировка дифференциала заднего моста – гидравлическая,
   6. скорость наибольшая (наименьшая):
   7. переднего хода – 34,40 (1,90) км/час,
   8. заднего хода – 9,22 (4,09) км/час.
7. Гидравлическая система:
   1. тип – универсальная, агрегатно-раздельная,
   2. производительность – 45 л/мин,
   3. наибольшее давление – 20 МПа,
   4. объем – 25 л.
8. Стандартный размер шин:
   1. на переднем мосту – 11,20-20.
   2. на заднем мосту – 15,5R38.
9. Общие данные:
   1. вес – 3,5 т,
   2. объем баков – 130 л,
   3. колея колес (мин., макс.);
   4. передняя – 1,43 – 1,99 м,
   5. задняя – 1,40 – 2,10 м.

Заложенные в конструкции технические характеристики, эксплуатационные параметры позволяют высококачественно выполнять сельскохозяйственные работы и другие механизированные операции.

Электрооборудование трактора МТЗ-826

Напряжение бортовой сети трактора данной модели составляет 12 Вольт. Напряжение системы запуска: 12 Вольт либо 24 Вольта. В составе системы питания: две аккумуляторные батареи, по 12 Вольт каждая, соединенные параллельным образом (последовательное соединение применяется при пуске дизеля для питания стартера 24 Вольт). Установлен генератор переменного тока – 14-вольтовый, 1150-ваттный.

В систему освещения и световой сигнализации входят: передние дорожные фары с дальним и ближним светом; передние и задние рабочие фары; габаритные и тормозные фонари; освещение щитка приборов, кабины, номерного знака; аварийная световая сигнализация; знак автопоезда. Также в состав электрического оборудования трактора входят: передние и задние стеклоочистители, система отопления и вентиляции кабины, стеклоомыватель лобового стекла, плафон освещения кабины. Кондиционер воздуха в салоне автомобиля является дополнительной опцией и устанавливается по отдельному спецзаказу.

На каких работах используется машина

В первую очередь на выполнении сельскохозяйственных операций: вспашка, боронование, посевные работы, культивация, обработка посадок, заготовка зеленой массы, уборка и вывоз урожая.

Производится более 200 видов дополнительного прицепного и навесного оборудования. Это расширяет функции машины для применения в производственной, коммунальной, транспортной сферах. На трактор монтируются бульдозерный отвал, дорожная фреза, экскаваторное оборудование, буровая установка. Грузоподъемность МТЗ 80 на оси навеса 3,2 т. Машина допущена для передвижения по дорогам общего пользования, что делает ее мобильным буксировщиком прицепов с грузом.

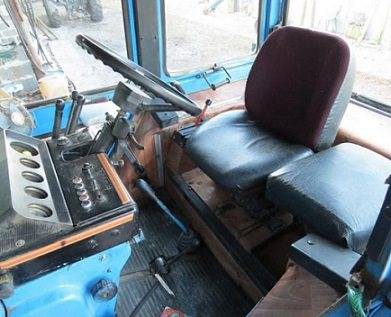

Кабина трактора МТЗ-80: обзор

Кабина на МТЗ-80 сварная, из тонколистовой стали. Внутренняя обшивка специальными материалами утепляет и шумоизалирует рабочее место тракториста. К остову трактора кабина крепится на четыре резиновых амортизатора, существенно смягчающих тряску и вибрацию.

Обзорность обеспечена хорошая, для очистки переднего и заднего окон в непогоду установлены стеклоочистители. Для естественного притока воздуха, крыша и заднее окно могут открываться и фиксироваться в открытом положении.

Для удобства, с обеих сторон кабины есть поручень и две ступеньки. Рулевая колонка имеет возможность регулирования в двух плоскостях. Наличие отопления делает кабину пригодной для круглогодичной работы. В современных моделях, опционально может быть установлен кондиционер.

Перед сиденьем находятся приборная панель и органы управления. Расположение органов управления принципиально не отличается от других тракторов. Классическое расположение педалей с раздельным тормозом, рычаги управления гидравликой справа от рулевой колонки, справа от сиденья рычаг включения ВОМ.

Для тракториста предусмотрено комфортное мягкое сиденье, с гидравлическим амортизатором либо торсионной подвеской. Регулируется сиденье в вертикальной и горизонтальной плоскости, а также можно менять наклон спинки и жесткость амортизатора.

В настоящее время в трактора данной модели устанавливаются более комфортные сиденья на пневмоподвеске, с современным дизайном.

Особенности устройства коробки передач

МТЗ-80 оснащен механической двухступенчатой коробкой передач с редуктором понижающего типа, который дает агрегату 18 передних и 4 задних передачи, в совокупности с пониженными эксплуатационными скоростями. Присутствует возможность дополнительной установки ходоуменьшителя для работ в определенных условиях.

Некоторые машины позднее 1985 года производства снабжались КПП на гидроуправлении, с вариантом переключения передач под определенной нагрузкой. На таких моделях присутствует возможность использовать любую скорость в одном из четырех вариантов без активации муфты сцепления.

На заднем мосту агрегата существует специальная функция, осуществляющая блокировку дифференциала. МТЗ-80 первых модификаций снабжен педальным механическим управлением дифференциала. Современные модели оснащены переключателем режимов управления гидравлического типа на панели приборов.

Технические характеристики трактора МТЗ-80:

• • Модель двигателя – Д-240
  • Тяговый класс — 1,4 т.
  • Мощность (Дизель) – 59 (80) кВт/л. с.
  • Количество передач вперед/назад – 18/4
  • Габариты трактора длина/ ширина/ высота – 3815/1970/2470 мм.
  • Колея по передним/задним колесам – 1200–1800/1350–2100 мм.
  • Масса — 3160 кг.
  • Диапазон скоростей – от 1,3 до 35 км/ч.
  • Агротехнический просвет – 470 мм.
  • Радиус поворота – 4,1 м.

2.1 Двигатель трактора МТЗ-80

Д-2404,75 л2200 об80 л.с.

Масса дизеля составляет 430 кг. Некоторые модификации предусматривают установку предпускового подогревателя ПЖБ-200Б.

Существует два варианта пуска двигателя: электростартерный, или с помощью пускового карбюраторного двигателя. Имеется блокировка пуска, на случай если трактор стоит на скорости.

2.2 Коробка передач трактора МТЗ-80

Коробка передач на «Беларус» устанавливается механическая, девятиступенчатая с понижающим редуктором, это дает нам вместе с пониженными скоростями 18 передач вперед и 4 назад. Опционально устанавливается ходоуменьшитель, если того требуют условия выполняемых работ.

Часть тракторов, старше 1985 года выпуска оснащались гидроупровляемой КПП с возможностью переключения скоростей под нагрузкой. На тракторах с такой коробкой можно включать любую из четырех передач, в пределах одного из 4-х диапазонов, не выключая при этом муфту сцепления. Задний мост снабжен функцией блокировки дифференциала. На тракторах старых моделей управление дифференциалом механическое, при помощи педали. На более свежих модификациях гидравлическое, с переключателем режимов на приборной панели.

Заключение

МТЗ-80 и его модификации стал самым массовым трактором в СССР, а позже на территории России и стран СНГ. В России доля рынка МТЗ в 2010–2013 предкризисных годах превышал 90% рынка! Хочется еще раз сказать спасибо Белоруссии и конкретно заводу МТЗ, за то, что в тяжелые времена сумели сохранить эту замечательную машину!

Купить «Беларус» как б/у, так и новый не составит труда, благо предложений хватает и цены вполне доступные.

Трактор 1985–1995 года выпуска в зависимости от состояния обойдется примерно 200–500 т.р.

Свежие 2014–2015 года МТЗ-82 в рублях будут стоить приблизительно 900 000–1 200 000.
