Трактор Т-150

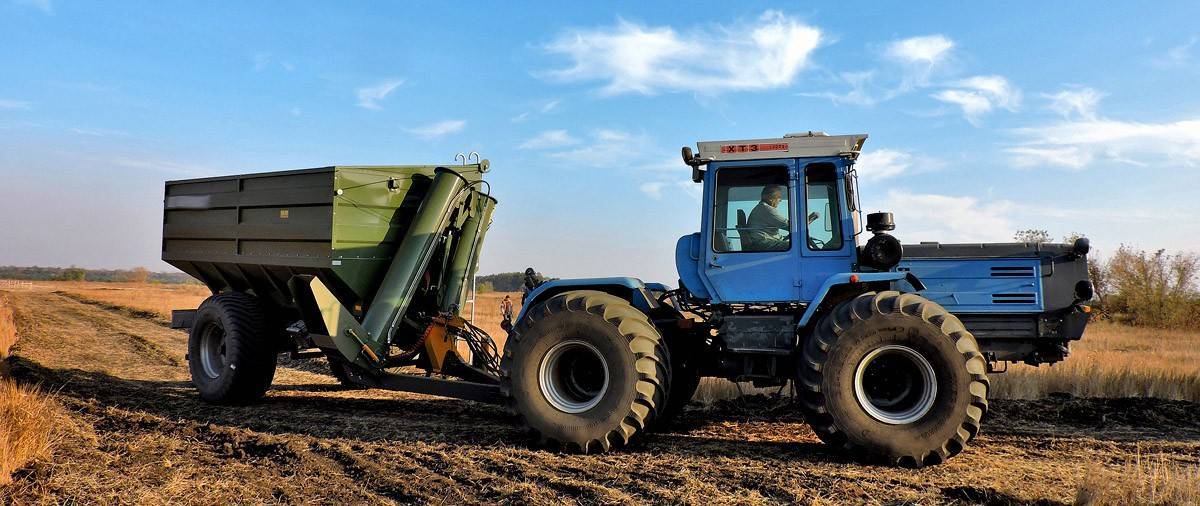

Трактор ХТЗ-150К-09

Отличием ХТЗ-150К-09 которого является двухместная панельная кабина, шины 21,3R24 и одноцилиндровая гидравлическая навесная система. Трактор ХТЗ-150К-09 оснащен двигателем ЯМЗ-236Д-3 производства ОАО «Автодизель», г. Ярославль, РФ.

По заказу потребителя трактор оборудуется кондиционером, автоматической системой регулирования навески, что позволяет улучшить условия труда, увеличить производительность трактора на 8-10% при снижении расхода топлива до 6%.

Двигатель
Модель, изготовитель	ЯМЗ-236Д-3, ОАО «Автодизель», РФ
Мощность номинальная, кВт (л.с.)	128,7(175)
Номинальная частота вращения, об/мин	2100
Число цилиндров, шт.	6
Расположение цилиндров	V-образное
Диаметр цилиндра/ход поршня, мм	130/140
Рабочий объем, л	11,15
Система пуска	электростартер
Удельный расход топлива при номинальной мощности, г/кВт.ч. (г/л.с.ч.)	220 (162)

Трансмиссия
Муфта сцепления	сухая однодисковая
Коробка передач	гидромеханическая, переключаемая на ходу под нагрузкой в пределах каждого диапазона
Количество диапазонов/передач переднего хода	3/12
Количество диапазонов/передач заднего хода	1/4
Скорость движения, км/ч: передний ход 1;2;3 диапазон	3,36-6,03; 7,08-12,67; 16,27-30,08
Скорость движения, км/ч: задний ход	5,10-9,14
Главные передачи	конические, со спиральным зубом и межколесным дифференциалом
Конечные передачи	одноступенчатый планетарный редуктор
Вал отбора мощности	задний независимый двухскоротной
Частота вращения выходного вала, об/мин	540 и 1000

Габариты
Длина, мм	6130
Ширина, мм	2406
Высота, мм	3195
База, мм	2860
Колея, мм	1680 и 1860
Дорожный просвет, мм	400
Масса эксплуатационная, кг	8200
Колесная схема	4х4
Минимальный радиус поворота, м	6,5

Ёмкости заправки
Масло в двигателе, л	26
Масло в коробке передач, л	18
Масло в ведущих мостах, л	54
Масло в гидросистеме навесного устройства, л	38
Масло в рулевом управлении, л	33
Масло в редукторах ВОМ, л	6,8
Топливо, л	315
Охлаждающая жидкость, л	45
Тип охлаждающей жидкости	вода или тосол

Тяговое усилие, кН (кгс)	30-60 (3000-6000)
Тормоза	Остановочные колодочные, стояночные-ленточные
Механизм поворота	гидрообъёмное рулевое управление шарнирно-сочлененной рамой
Шины	21,3R24. Одинарные – 4 колеса, сдвоенные 8 колес
Электрооборудование	аккумуляторы 6СТ-190А – 2 шт., напряжение – 12/24 В
Навесное устройство	заднее 2-х и 3-х точечное гидравлическое, грузоподъемность – 4500 кгс

Технические характеристики

По умолчанию в технике от Харьковского тракторного завода имени Серго Орджоникидзе двигатель установлен спереди. Привод от него подключен к независимому заднему редуктору вала отбора мощности. Карданная передача укреплена промежуточной опорой. Она находится рядом с раздаточной коробкой и трубчатыми валами муфты сцепления. Рама укреплена шарнирами. Дополнительные балки обеспечивают достаточную прочность, чтобы выдержать вес водителя и всех двигателя. Без таких усилений конструкция была бы небезопасной, т.к. значительная часть нагрузки приходится на передние колеса. О прочности транспорта говорит и его сферы применения: доработанный Т-150К часто используется в качестве тягача для бомбардировщиков или истребителей.

Двигатель

Мотор для этой модели был разработан специально. Шестицилиндровый двигатель СМД-60 имеет V-образную форму. Охлаждение работает за счет жидкости и турбонаддува. В течение длительной эксплуатации эта деталь развивает мощность до 165 л.с. Электростартер запускает бензиновый двигатель, “включая” основной мотор. Сейчас СМД-60 заменили на ЯМ3-236Д3, т.к. первоначальный вариант больше не производится. Тракторы, сделанные на базе нового мотора, почти не отличаются от старой модификации. Он имеет эксплуатационную мощность 170 л.с. и запускается электростартером.

Расход топлива

Главным недостатком модификации трактора Т150 с колесами стал этот пункт. Шестицилиндровый дизельный двигатель СМД-62 выдает высокую мощность, из-за чего изначального расхода топлива, установленного в первоначально й версии спецтранспорта на гусеницах, не хватало. Поэтому конструкторы доработали новую модель, установив более крупный топливный бак на 375 л. Итоговый расход бензина получился 220 г/кВт.ч.

Дополнительно работу двигателя обеспечивают:

воздухоочиститель;
выпускной коллектор с искрогасителем и глушителем;
вентилятор системы охлаждения;
генератор;
компрессор пневмосистемы трактора.

Коробка передач

Вторичный вал трансмиссии дополнен персональными гидроподжимными муфтами для более комфортного перехода между скоростями. При смене позиции рычага, одна из них включается, а другая переходит в режим “сна”. На долю секунды обе муфты оказываются в рабочем состоянии, из-за чего не происходит разрыва в переключении коробки передач. Чтобы переключить диапазон на спецтранспорте Т150-К, необходимо остановить его. Задний мост постоянно находится в активном состоянии, а передний включается специальным рычагом. Всего трансмиссия имеет 4 типа скоростей:

замедленную;
рабочую;
транспортную;
задний ход.

Внимание! Усиление на коробку переключения передач передается через сухое фрикционное сцепление.

Сборка трансмиссии не вызывает нареканий. Корпус состоит из двух раздельных частей, соединенных вместе: основной и раздаточной. Трактор может передвигаться на 12 скоростях, работающих благодаря ступенчатой системе механизма. Хотя диапазон можно поменять только во время остановки, выбор скорости трактористом осуществляется всегда на ходу. Для этого водитель должен переместить соответствующий рычаг в нужное положение. Сразу после такой “команды” начинает работать гидроподжимная муфта, обеспечивающая переход на выбранный режим.

Чтобы запустить трактор, необходимо полностью отключить передачи. В конструкцию встроен механизм, блокирующий любые попытки завести машину, если рычаг находится в положении одной из 12 скоростей. Дополнительных устройств для работы трансмиссии не требуется. Она полностью регулируется собственной гидросистемой, в которую входят:

нагнетающие магистрали;
шланг;
радиатор охлаждения;
шестеренчатый насос (не менее 35 л/ч);
распределительное устройство (при замене нужно убедиться в наличии предохранительного клапана;
гидроаккумулятор;
заборный и основной фильтры.

Гидравлическая система

За механизм опускания и подъема отвечают золотники с шариковой фиксацией. Изначально они находятся в нейтральном положении, куда возвращаются автоматически после окончания работы. Все управление гидравлической системой осуществляется из кабины водителя. Чтобы запустить систему, необходимо перевести соответствующий рычаг в необходимое положение. Всего есть два режим: подъем и опускание.

Внимание! Гидросистема в Т-150К устанавливается такая же, как в гусеничной модификации этого трактора. Поэтому все детали взаимозаменяемые.

Техническое обслуживание

Техническое обслуживание Особенностью и гусеничных, и колесных тракторов является их простое обслуживание. Данная техника предназначена для эксплуатации на протяжении длительного периода времени. Перед каждым выездом следует проверять и, при необходимости, доливать топливо, охлаждающую жидкость и масло, проверять работоспособность тормозной и рулевой системы, заряд аккумулятора.

Замена моторного масла должна происходить спустя 500 часов эксплуатации. Летом рекомендуется использовать масло марки М-10Г2к, в зимнее время — М-10ДМ. Трансмиссионное масло подлежит замене один раз в год, перед началом эксплуатации или через 1000 отработанных часов.

Основные виды неисправностей

Многие владельцы трактора Т-150 отмечают проблему с карданной передачей.

Если идет большой нагрев этого узла:

Проверьте радиальный зазор в игольчатых подшипниках.

Если зазор более 0,5 мм, то необходимо заменить крестовину вместе с подшипниками.
Если он менее 0,5 мм., то просто дополнительно смажьте этот узел.

Если идет радиальное биение карданных валов:

Проверьте отсутствие подвижности в радиальном направлении фланцев коробки передач.

В случае ослабления их крепления, снимите карданный валы и затяните болты и гайки крепления фланцев.

Следующие причины могли привести к тому, что гидравлический насос не поднимает навесное оборудование:

Он выключен;
На рабочую кромку гнезда перепускного клапана попали посторонние частицы;
Холодное масло.

Устройство

Раму сварили из передней и задней полурамы. Полурама изготовлена из металлопроката, соединение двух половинок происходит за счет крепежа шарниров. Моторный отсек установлен в начало каркаса. К двигателю подключаются сцепление, КПП, раздатка и выходные валы. КПП сделана с несколькими видами движения трактора: замедленное, рабочее, транспортное, заднее. В каждом виде есть 4 переключаемых положения (передачи). Процесс переключения совершается, не разрывая поток мощности. Вариация движения может переключаться исключительно во время стоянки агрегата. Задний мост является ведущим постоянно, а передний мост может отключаться.

Кабина

Многие владельцы отмечают повышенный комфорт при проведении работ. Высокий клиренс компенсирует то, что трактор Т 150К весит более 8 тонн. Каркас кабины изготовлен из цельного металла, благодаря которому он обладает дополнительной прочностью. Со всех сторон кабина застеклена, что позволяет при необходимости увидеть ситуацию на дороге со всех сторон.

Для поддержания необходимой температуры внутри был установлен вентилятор и кондиционер.Приборная панель на тракторе Т-150 стандартная и предоставляет информацию владельцу касательно скорости машины, объема горючего и масла, температуры охлаждающей жидкости.

ХТЗ 150 устройство кабины

Водитель садится на регулируемое кресло, которое можно отрегулировать по высоте, а также наклонить спинку для удобной посадки. Ремень безопасности пристегивает водителя к креслу для безопасного движения. Стекла спереди и сзади водителя чистятся очистительными щетками. С двух внешних сторон кабины сделаны зеркала заднего осмотра. Есть крепеж для термоса, огнетушитель установлен возле кресла водителя. Звуковая система трактора состоит из магнитолы и двух динамиков.

Навесное оборудование

К Харьковскому трактору можно прицепить такие дополнительные механизмы:

Отвал от бульдозера. Очищает дороги от грязи, снега. Может выравнивать участки земли или щебня.
Плуг. Применяется при пахотных работах.
Прицепная машина. Помогает в перевозке грузов массой до 20 000 кг.
Автосцепка для железной дороги. Помогает работать рельсовому тягачу, сделанного на базе ХТЗ-150К.
Механизм для посева. Сеялка помогает совершать посевные работы.
Культиваторные механизмы.

Нюансы самостоятельного расчета расхода топлива. Техническое обслуживание

Трактор Т-150 технические характеристики, особенности устройства, двигатель, трансмиссия, модификации Трактор Т-150К это мощная сельскохозяйственная машина, имеющая четыре ведущих колеса, предназначенная для вспахивания, культивации, посева и сбора урожая. Это сделало его более универсальной машиной, которая сегодня активно используется не только в сельском хозяйстве, но и в строительной, коммунальной сферах, а также в горнодобывающей промышленности.

Т-150 оснащен силовой установкой СМД-60, который использовался в первых модификациях. Данный агрегат получил жидкостное охлаждение и турбонаддув. Шестицилиндровый дизель получил V-образное расположение цилиндров. Удельное потребление горючего составило 185 г/л. с. в час. Вместе с навесным оборудованием масса двигателя составляет 1110 кг. При номинальной мощности 165 лошадиных сил мотор имеет хорошие тяговые характеристики, что позволяет работать с тяжелыми грузами, и в самых труднодоступных условиях. Для запуска силовой установки используется двухтактный бензиновый мотор П-350. По сути, это вспомогательная 13-сильная установка, которая, в свою очередь, приводится в действие с помощью электростартера. Либо стартер можно задействовать ручным способом – для этого предусмотрена веревка, накрученная на шкив. Кроме того, отметим комбинированную систему смазки с двумя уровнями очистки. Так, первый уровень предполагает очистку масла и топлива от крупных частиц, а второй уровень используется для задержки мелких частиц. Еще один конструктивный элемент – шестеренчатый насос, создающий необходимое давление масла в контуре. В качестве системы питания выступает ТНВД, а также двухступенчатая система топливной очистки и форсунки с четырехточечным впрыском. Для повышения запаса хода мотор оборудован топливным баком на 430 литров. Среди вспомогательного оборудования, которое обеспечивает бесперебойный запуск и работу двигателя на протяжении всего рабочего дня, отметим воздушную систему охлаждения, воздухоочиститель, пневматический компрессор, генератор, а также выпускной коллектор. Самые современные версии Т-150 получили форсированный 180-сильный мотор с повышенным тяговым усилием в пределах 3-6 тс.
Трактор оснащен механической КПП с 12 передними передачами, которые имеют четыре диапазона работы – замедленный, рабочий, транспортный и задний. Крутящий момент и мощность от двигателя передаются на коробку посредством сухого фрикционного сцепления. Сама коробка передач имеет оптимизированный передаточный ряд, и включает в себя две составные части – основную и раздаточную. Обе части выполнены в отдельных корпусах, жестко соединенных между собой. Помимо того, в конструкцию КПП входят два вала – ведущий и ведомый, а переходы между скоростями осуществляются с помощью гидроподжимных муфт. Благодаря этим муфтам удалось избежать потерь мощности. Как и во многих других современных бюджетных тракторах, для переключения скоростей в машине Т-150 используется классический рычаг. Переключать скорости можно во время полной остановки машины. Для повышения безопасности в коробку встроен блокиратор, предотвращающий запуск мотора при включенной передаче.
Коробка передач оборудована собственной гидравлической системой, которая имеет простую и неприхотливую конструкцию, состоящую из:

шестеренчатого насоса с пропускной способностью 35 литров в час
двух фильтров (основного и заборного)
нагнетающей магистрали
распределителя с клапанами
дополнительного компонента охлаждения – радиатора
аккумуляторной батареи
шланга и магистралей. Кроме того, трансмиссия получила вал отбора мощности с режимами работы 500-1000 оборотов в минуту.

Кабина • Т-158 модель, предназначенная исключительно для работы в промышленности.

Модернизация механики

Наиболее популярные способы модернизации механики на тракторе Т-150 можно разделить на этапы:

Усовершенствовать коробку. Многие усиливают третью передачу.
Усилить сцепление. Для этого меняется корзина сцепления и диск .
Оснастить комплектом для сдваивания колес. Он обеспечит лучшее сцепление с поверхностью, потому что площадь контакта станет больше
Учитывая, что трактор уже имеет турбонаддув, повысить мощность можно заменой двигателя.
Установить интеркулер. Это система дополнительного охлаждения воздуха, поступающего в цилиндры.
Поменять настройки аппаратуры, т. е. увеличить подачу топлива. Расход дизеля возрастет, но уменьшится ресурс двигателя.
Поставить гидравлический насос более высокой производительности. Это еще больше увеличит грузоподъемность трактора.

Коробка передач

Применяемая коробка – механика, с 12-ю скоростями и 4-мя диапазонами: неспешный, эксплуатационный, передвижение, реверс. Усилие силовой установки совокупности механизмов передаётся сухим трением между дисками. Коробка меняет импульс, конструктивно представляет собой основную и распределительную части.

В КПП установлены валы – ведущий и ведомый. У каждого вала есть шестерёнки постоянного зацепления с косыми зубьями. При переключении скоростей задействованы специальные устройства для соединения друг с другом концов вала. Устройства свободно сидят на валах и передают крутящий момент, избегая разрыва мощности диапазона. Переключение на другую передачу, включает гидравлические устройства, в последствии предыдущий поток разъединяется.

Коробка передач трактора Т-150К:

Важно: Переключение передач выполняется передвижением кулисы. Переключать диапазоны можно только на остановленном тракторе

Раздаточная коробка распределяет импульс силовой установки на несколько потребителей, в нашем случае, между задними и передними колёсами трактора. Устройство механическое, двух диапазонное: перемещение (нагрузка максимальна), перемещение (бездорожье).

Коробка оснащена собственной гидравлической системой, включающей:

Высокопроизводительная помпа (35 л/ч);
Фильтрующие элементы;
Подводящие патрубки;
Устройства, перепускающие, предохраняющие регулирующие поток;
Теплообменник;
Гидравлический аккумулятор;
Систему полых трубок.

Конструктивные особенности тракторов Т-150 и Т-150К

Трактор Т-150 комплектуется 6-цилиндровым 4-тактным двигателем, номинальная скорость вращения которого составляет 2100 об/мин. Для запуска ДВС в устройстве сельхозмашины предусмотрены 2 стартера – электрический, который приводится в действие из кабины, а также ручной.

Несущая конструкция трактора Т-150 в штатной компоновке состоит из двух прочных стальных полурам, которые связаны между собой шарнирами в горизонтальной и вертикальной плоскостях.

К двигателю трактора крепится коробка передач, а также встроенные выходные валы. Они соединены с усиленными главными передачами при помощи встроенных карданных передач. Управление сельхозмашины выполняется при помощи штатных гидравлических стальных цилиндров, которые двигают полурамы в разные стороны по отношению к шарниру.

Колесный трактор Т-150 комплектуется мощными пневматическими колесами с глубоким агрессивным рисунком протектора. Обе пары шин модели обладают одинаковым диаметром. Это делает хозяйственный агрегат более устойчивым и проходимым при езде по рыхлой и вязкой почве.

В отличие от 150-ой модификации, трактор Т-150К комплектуется дизельным ДВС с предварительно установленным турбонаддувом. Несмотря на сниженную мощность, мотор показывает высокие тяговые параметры, а также способность успешно выдерживать повышенные и переменные нагрузки.

Устройство трактора Т-150К включает механическую трансмиссию, переключение передач в которой происходит под действием гидроподжимных муфт. Благодаря этому переключение скоростей спецтехники выполняется без необходимости полной остановки агрегата. Заводская КПП трактора настроена на работу в 4 режимах.

В зависимости от стандартной комплектации сельхозмашина Т-150К может оборудоваться колесной или гусеничной ходовой частью. В первом случае агрегат предназначается для работы в поле. Гусеничный трактор Т-150К обладает лучшей устойчивость на неровном покрытии, поэтому эта модификация чаще всего используется в качестве бульдозера.

Трактор Т-150К комплектуется просторной 2-местной кабиной, в которой расположено рулевое управление, рычаги переключения навесного механизма и ВОМ, а также штатные системы вентиляции и отопления. Кабина сельхозмашины выделяется высоким уровнем вибро- и шумоизоляции, что делает работу в ней более удобной.
