Траншеекопатель для мотоблока покупать или сделать своими руками

Преимущества и недостатки

Траншеекопатели имеют следующие преимущества:

  • высокая скорость работы;
  • большое количество дополнительных опций;
  • можно использовать для грунтов любого типа благодаря мощному рабочему органу;
  • возможность обустройства каналов в любое время года;
  • простота применения;
  • снижение вероятности обвала почвы, поскольку края рва получаются ровными;
  • уменьшение затрат на транспортировку грунта;
  • возможность копки каналов различных габаритов;
  • можно использовать при любой погоде в любое время года.

Кроме того, если оборудование применяется на проезжей части, то сокращается площадь разрушения покрытия.

Недостатки:

  • высокая стоимость оборудования;
  • некоторые виды оборудования для транспортировки требуют дополнительной техники.

Сведения о траншеекопателе

Хотя траншеи возможно рыть вручную, всё же применение специализированной техники является более выгодным.

Вот несколько причин этого:

  1. В процессе работы траншея получается узкая, глубокая и с отвесными краями. При таком способе рытья снижается риск обсыпания стенок.
  2. Качество и эффективность работы агрегата не страдают, если земля более плотная, чем обычно.
  3. При работе этого механизма потребность в том, чтобы вывозить выкопанный грунт, существенно уменьшается.
  4. Если сравнивать с экскаватором, то нужно заметить, что выкопанную землю можно в любой момент использовать для засыпки ямы. При этом экскаватор может выкапывать глыбы, которые перед использованием необходимо разбить.
  5. Этот механизм имеет высокую производительность.
  6. Канавокопатель эффективно работает в зимних условиях, когда роет траншеи в мёрзлой земле.

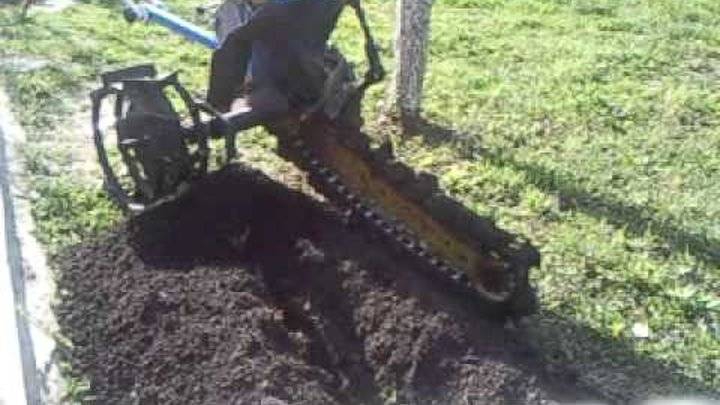

Траншеекопатель для мотоблока

Сферы применения

Это приспособление может применяться для различных целей:

  1. С его помощью возможно рыть канавы. Самые мощные трашеекопатели могут достигать глубины 200 см. Более доступные для приобретения виды, в зависимости от типа, способны рыть канаву глубиной от 30 до 90 см.
  2. Иногда для пересадки дерева требуется аккуратно выкопать его корни вместе с комом земли. Это возможно сделать с помощью траншеекопателя.
  3. Когда вскоре должно начаться строительство дома, площадку для работы необходимо заранее подготовить. В этой работе может помочь рассматриваемый инструмент.
  4. Траншеекопатель можно эффективно использовать для снятия дорожного полотна перед ремонтом дороги.
  5. Его фактически можно использовать в качестве мотокультиватора: проводить мелиорационные работы, делать дренирование и рыхление.
  6. Это устройство может помочь при выполнении работ по закладке фундамента.

Траншеекопатель ускоряет работу при закладке фундамента

Разновидности

Их можно классифицировать по мощности и производительности:

  1. Существуют траншеекопатели, которые выполнены в качестве специализированных устройств. Они обладают высокой мощностью и производительностью. Обычно их применяют специализированные организации. Такие траншеекопатели могут вырыть траншею глубиной до двух метров и шириной до 40 см. Эти механизмы достаточно дорогие, и их покупка их для дачников или фермеров обычно недоступна.
  2. Другой вид устройств – это мотоблоки, которые имеют встроенные траншеекопатели.
  3. Возможно использование этих механизмов в качестве навесного оборудования для мотоблока.
  4. Самодельный траншеекопатель. Этот их вид является самым дешёвым и доступным для дачников или фермеров.

Можно провести разделение по принципу действия:

  1. Наиболее распространён траншеекопатель, который работает на основе использования цепи. Этот инструмент по внешнему виду очень похож на гигантскую бензопилу траншеекопатель. Такой инструмент пила отлично подходит для использования в сельской местности. Оборудование может быть применено вместе с популярными в России марками мотоблоков: Нева, МТЗ, Агат, Ока и некоторыми другими.
  2. Есть устройства, которые при рытье используют зубчатое колесо. Они могут эффективно использоваться на различных почвах: твёрдых и мягких, а также там, где содержится много камней. Такие агрегаты имеют оптимальную стоимость и доступны практически всем желающим. Ещё одним достоинством такого оборудования является простота эксплуатации.
  3. Существует такая разновидность, как микротраншеекопатели. Их используют главным образом на узких городских улицах. Этот инструмент оснащён режущим диском и имеет небольшие размеры.
  4. Применяется портативный траншеекопатель. Он предназначен для профессиональной деятельности и обычно используется ландшафтными дизайнерами в процессе работы.

Траншеекопатель Vermeer RTX250

Это интересно: Чертежи и инструкция как сделать тележку для мотоблока своими руками — разбираемся внимательно

Рейтинг лучших производителей

Производством траншеекопателей занимаются как отечественные, так и зарубежные компании. Ниже приведены лучшие из них.

Caterpillar


Это американская компания, которая пользуется популярностью во всем мире. Она производит спецтехнику разных видов, в том числе траншеекопатели. Машины этого производителя рекомендуется использовать в строительстве, в сельском хозяйстве и т.д. Оборудование подходит для обустройства неглубоких траншей для прокладки инженерных коммуникаций.

Vermeer Manufacturing Company

Это еще одна популярная американская компания. Она представляет несколько линеек траншеекопателей разных видов.

Мнение эксперта

Курдин Сергей Сергеевич

Оборудование производителя оснащено электронным управлением с помощью микропроцессорной системы. Она синхронизирует работу тягача и рабочей части техники. Такой процесс не только упрощает управление машиной, но и позволяет быстро обнаружить неисправность в случае ее возникновения.

Case Corporation


Это французская компания, занимающаяся производством траншеекопателей. Это оборудование, выполненное из качественных материалов, которое отличается высококачественной сборкой. Однако оно имеет не слишком высокую производительность, в чем заключается основной недостаток техники.

ООО «Радицкий машиностроительный завод»


Это российский брянский производитель, который занимается изготовлением траншеекопателей роторного типа на базе гусеничных тракторов. Это крупногабаритные машины, использование которых рекомендовано для обустройства широких и глубоких рвов.

ДГУП «Дмитровский экскаваторный завод»


Производитель занимается изготовлением оборудования цепного типа. Машины отличаются высокой производительностью. Оборудование можно использовать в любое время года, поскольку оно имеет в комплекте несколько видов цепей, в том числе для промерзлого грунта.

ОАО «Михневский ремонтно-механический завод»

Производитель предлагает пользователям оборудование цепного типа для использования в любое время года. Техника завода отличается высоким качеством и производительностью. Кроме того, машины имеют продолжительный эксплуатационный период без возникновения неисправностей.

ОАО «Копейский машиностроительный завод»


Это челябинский производитель, который занимается изготовлением горно-шахтных машин цепного и барового типа. Оборудование рекомендовано к применению для промерзших почв. Техника отличается высоким качеством, простотой применения и продолжительным эксплуатационным периодом.

Траншеекопатель своими руками для мотоблока

Для строительных работ на приусадебном участке, освоения территории вблизи дома, при прокладке канализационных, водопроводных труб и кабельных сетей дачникам и мелким землевладельцам необходим канавокопатель. Цельные и навесные агрегаты, которые предложены на отечественных рынках, стоят недешево и подходят только к определенным мотоблокам. Поэтому многие хозяева решаются сделать траншеекопатель для мотоблока своими руками.

Самодельный агрегат должен удовлетворять следующим требованиям:

  • агрегатирование с мотоблоком мощностью 8-13 л.с. с ВОМ;
  • силовая установка: гидронасос НШ-10, мотор фрезы ГМШ-32;
  • режущая система: 2 дорожные фрезы ЭЦ-1800;
  • глубина канавы — до 0,35 м, а ширина — 0,10-0,15 м;
  • ориентировочный вес — 80 кг.

Для того чтобы изготовить канавокопатель самому, необходимы такие материалы и оборудование:

  • сварочный аппарат;
  • болгарка;
  • дорожные фрезы;
  • лопата отвальная;
  • защитные кожухи.

Главным рабочим узлом машины является навесной орган, состоящий из элементов:

  • диск грунторежущий;
  • цепная передача;
  • гидромотор;
  • вал навесного механизма;
  • бар дисков.

Процесс изготовления канавокопателя не составляет большого труда для мастера и заключается в следующем:

  1. На переднюю подвеску устанавливают бар с грунторежущими фрезами.
  2. Отвальную лопату для удаления из траншеи грунта крепят на задней подвеске.
  3. Режущая система и цепная передача оснащаются защитным кожухом.

При включении двигателя из мотоблока запускается гидросистема навесного механизма. Передача крутящего момента на ходовую часть должна быть отключена. Производится запуск гидросистемы фрезы, начинается вращение дисков, образуется выруб траншеи. Привод ходовой части побуждает мотоблок к движению. В это время отвальная лопата выбирает разрушенный грунт фрезами и выбрасывает его на верхнюю часть траншеи. Оператор практически не применяет особых усилий.

Самодельный траншеекопатель сэкономит средства, облегчит ручной труд и станет отличным помощником при осуществлении многих работ на приусадебных участках.

Автомеханик, специализируется на С/Х технике

Прошли те времена, когда траншеи и ямы приходилось копать лопатой вручную. Сейчас уже владельцы частных домов этот вид тяжелого труда переложили на плечи специальной мини-техники. Промышленность для этой цели начала производить траншеекопатели – компактные и маневренные приспособления к мотоблокам.

Приспособление превращает бензопилу в снегоуборщик

В феврале весна уже готовится вступить в свои законные права, а коварная зима борется за свое место, выпуская на улицы метели и вьюги. А значит, еще не время убирать на хранение лопаты и снегоуборщики. Участник нашего форума Step139 предлагает проводить зиму как следует, изготовив самодельный снегоуборщик на базе бензопилы «Урал-2».

Step139 живет на Байкале, где снега в холодное время года такие же бескрайние, как само знаменитое озеро. Раньше форумчанин очищал участок с помощью обычной алюминиевой лопаты, но однажды, после масштабного снегопада, крепко задумался над тем, чтобы приобрести спецтехнику. Электрический вариант отпал сразу из-за необходимости носить за собой кабель. Бензиновый и несамоходный агрегат было неудобно перемещать по крутым склонам участка. Самоходная же модель оказалась достаточно тяжеловесной, и, к тому же, ее нельзя было спускать по ступенькам.

Последними факторами, склонившими мужчину к изготовлению собственного снегоуборщика, стали тяжелые почвы – суглинок со щебнем и удаленность от города: в случае поломки, магазинную технику пришлось бы везти в ремонт за 70 километров. Агрегат он решил делать максимально простым, полностью железным, но в то же время легким и ремонтопригодным.

Для изготовления самодельного снегоуборщина форумчанину потребовалось:

• бензопила “урал-2”, которая лежала без дела в гараже с далеких советских времен;

• лист металла 1400х400 мм и толщиной 2 мм (лопасти и лопатки);

• лист нержавейки 700х800 мм, 1 мм (кожух ковша);

• вал d20мм l =800 мм;

• пара подшипников d48/20 мм, запрессованных с двух сторон в трубу;

• две ненужных дуги (квадрат 20х20 мм) и две перекладины (тоже 20х20) от теплицы (рама);

• гайки, шайбы, куски уголка 35 мм и металла, полоска 2 мм шириной и 40 мм длиной понадобилась для крепления кожуха к боковым стенкам;

• венец задней звезды от мотоцикла “минск” (большая ведомая звезда);

• звездочка от мотоцикла “восход” (ведущая, маленькая);

• цепь от мотоцикла “минск”, “восход”;

• тросик тормоза от снегохода;

• резиновые ручки от снегохода.

Почти половину из этого списка участник FORUMHOUSE нашел у себя в гараже, остальное пришлось докупить в магазине – на это Step139 потратил 801 рубль.

Step139 (Участник FORUMHOUSE):

– Конструктивно я представлял агрегат, как обычный шнек в ковше на подшипниках с цепной передачей на пилу. Здесь сразу два варианта – цепь снаружи ковша и цепь внутри. Мне больше пришелся по душе вариант с цепью внутри, т. к. в этом случае вал зажат с двух сторон боковыми стенками ковша. Колес у меня не нашлось, и я остановился на полозьях. В изготовлении они проще, можно согнуть из любой трубы (мне здесь пригодились дуги от теплицы). За счет того, что полозья качаются, можно регулировать высоту режущей кромки ковша от поверхности (это в тему захватывания камней по первому снегу).

Траншеекопатель для мотоблока

Траншеекопатель для мотоблока – это оборудование, способное во много раз облегчить жизнь своему владельцу, задумавшему прокладывать коммуникации, производить садовые и другие работы, где без копки длинных и узких траншей не обойтись.

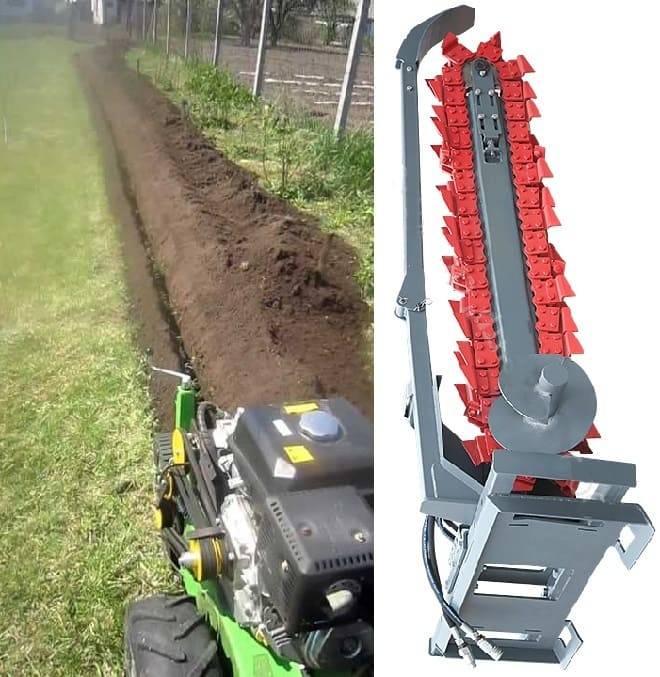

Навесной траншеекопатель для мотоблока

Конечно, существуют специальные моторизированные агрегаты — траншеекопатели промышленного уровня, глубина копки которых может достигать 1 метра 20 сантиметров. Ровные крепкие срезы пропила отлично держат форму и не осыпаются. Это отличное оборудование, единственным его недостатком является высокая стоимость, доступная только специализированным организациям.

Что же делать владельцам частных домов и земельных участков когда лопата не способна помочь, но имеется на хозяйстве мотоблок? И тут появляется реальный способ разрешить проблему — насадка на мотоблок для рытья траншей. Копание траншей мотоблоком займет намного меньше времени и сил, что выгодно скажется и на производительности труда.

Предназначение и принцип работы

Мотоблок с траншеекопателем способен выполнить следующие работы:

  • вырыть траншею под фундамент;
  • выкопать дренажную канаву;
  • помочь в посадке деревьев и укладке бордюров;
  • дизайнерские работы;
  • снятие асфальтового покрытия;
  • рытье мелиоративных каналов и т. д.

Навесной траншеекопатель для мотоблока справиться с любым типом почв, при этом срез остается аккуратным и не осыпается в образовавшуюся полость.

Бар прорезает почву и, по мере углубления в почву, опускается на свою оптимальную глубину (для мотоблочных насадок она составляет 25-90 см., тогда как специализированная техника прорежет грунт на глубину 1200 см.). Почва захватывается режущими кромками (лопатками) и подается на отвальный шнек, который выводит ее на расстояние 15 см. от траншеи.

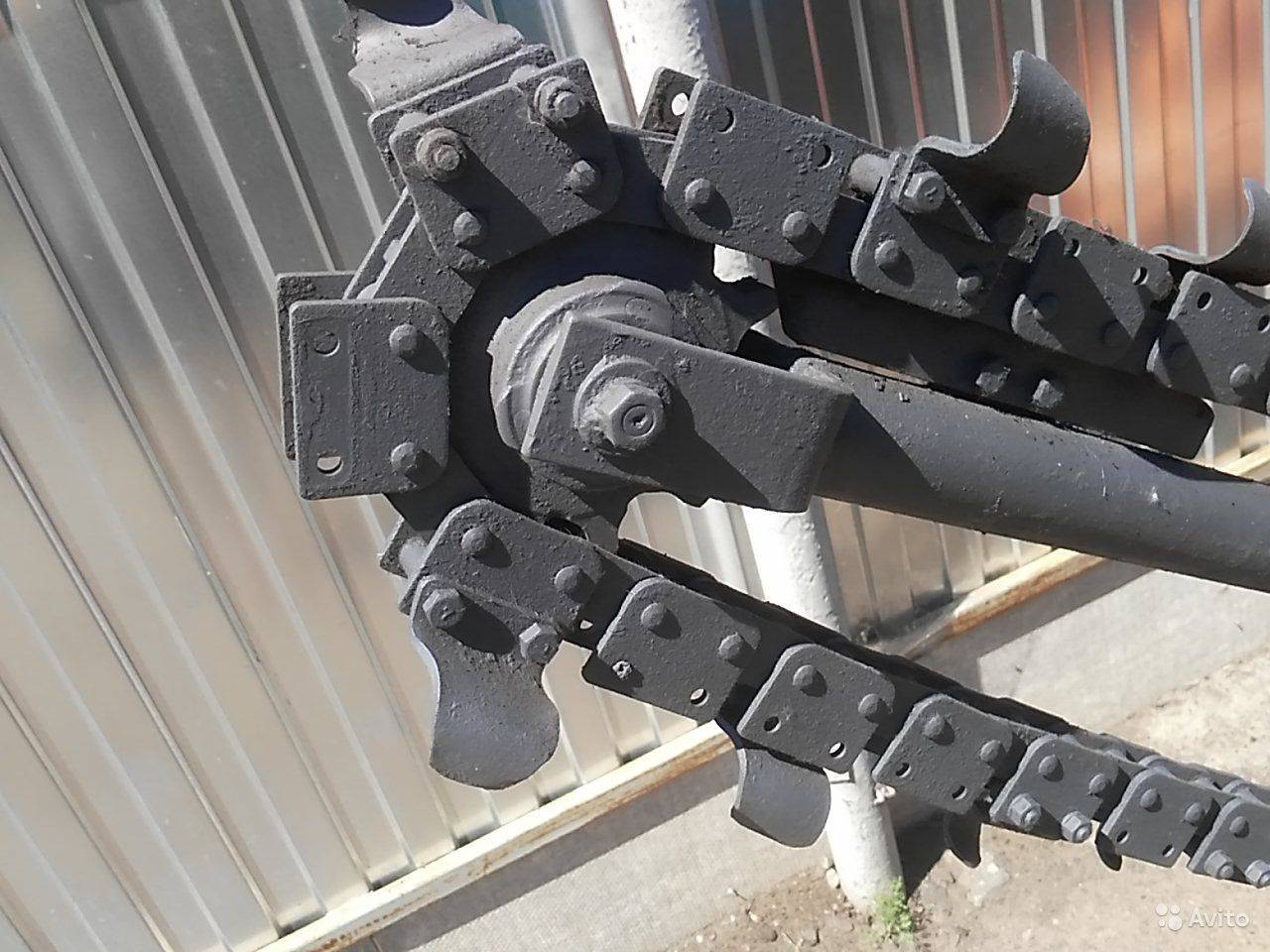

Рабочие органы навесного приспособления для копания траншей

Рабочими органами универсальной насадки являются:

  • стальная рама;
  • режущая цепь (баровая);
  • привод (механический, пневматический и т. д.);
  • натяжное устройство для цепи;
  • отвальный шнек;
  • защита (муфта).

В зависимости от типа рабочего органа, существуют следующие разновидности копателей:

  • скребкового типа;
  • плужковые;
  • ковшовые;
  • резцового типа;
  • с зубчатым колесом;
  • смешанные.

За час работы такое навесное устройство способно прокопать от 60 м. до 180 м. в длину, в зависимости от мощности двигателя.

Модельный ряд

Стоит выделить две категории техники:

  • самоходные;
  • несамоходного типа.

Специализированная техника представлена марками:

  • Laski TR50;
  • ОАО «Михневский РМЗ»;
  • Kwik-TrenchEarthSaw;
  • GroundHog T4;
  • ТКМГ-1200;
  • Sable /BS/50/;
  • Vermeer RT60;
  • Barreto 912HM;
  • GroundHog T-4 Trencher.

Laski TR50 ТКМГ-1200 Sable /BS/50/ Vermeer RT60

Мотоблочные траншеекопатели представлены моделью TrenckIt, которую выпускает производитель QuickAttah. Присоединяется данное оборудование, как к бензиновым, так и к дизельным мотоблокам, мощность двигателя которых составляет от 8 до 15 лошадиных сил. Для удобства проведения работ может быть использована техника на гусеничном или колесном приводе.

Траншеекопатель для мотоблока своими руками

Вырыть траншею мотоблоком намного быстрее и проще, однако многих останавливает не только высокая цена грунтореза, но и нечастое использование этой насадки (агрегата) в хозяйстве. Поэтому, владельцы дачных участков нередко предпочитают заводскому самодельный траншеекопатель для мотоблока.

Самодельное приспособление для копки траншеи мотоблоком можно изготовить из подручных материалов, задействовав сварочный аппарат, болгарку и воображение. Умельцы выставляют в интернете подробные описания и схемы самодельных грунторезов, предлагаем одну из схем:

Навесной исполнительный орган: 1 – диск режущий; 2, 3, 7 – цепная передача: 4 – гидромотор; 5 – вал навесного устройства; 6 – бар дисков.

Последовательность процесса создания этого навесного оборудования следующая:

  • изготовление подвески, на которой закрепится землеройная стрела с баровой цепью;
  • задняя подвеска должна быть оснащена особой лопатой, которая позволит захватить землю со дна рва и поднять ее наружу;
  • не забываем про защиту, которая должна покрыть и саму цепь, и режущие элементы;
  • когда навесное готово — необходимо сконструировать специальную сцепку, при помощи которой самодельный грунторез будет агрегатироваться с мотоблоком.

Классификация траншеекопателя и сфера применения

Классифицируются траншеекопатели на три типа, чёткую границу между которыми провести достаточно сложно – портативные, компактные (средние) и тяжёлые. К последним относятся в основном узкоспециализированные баровые машины – траншейные экскаваторы и врубовые машины для горнодобывающей отрасли. В этой статье мы рассмотрим только первые два типа оборудования, которое в основном и называют грунторезами или траншеекопателями.

Чтобы правильно выбрать баровое оборудование нужно в первую очередь оценить вид и объём работ, которые планируется им выполнять. Ведь правильный выбор траншеекопателя позволит сэкономить деньги при покупке и повысить доход от эффективного использования оборудования.

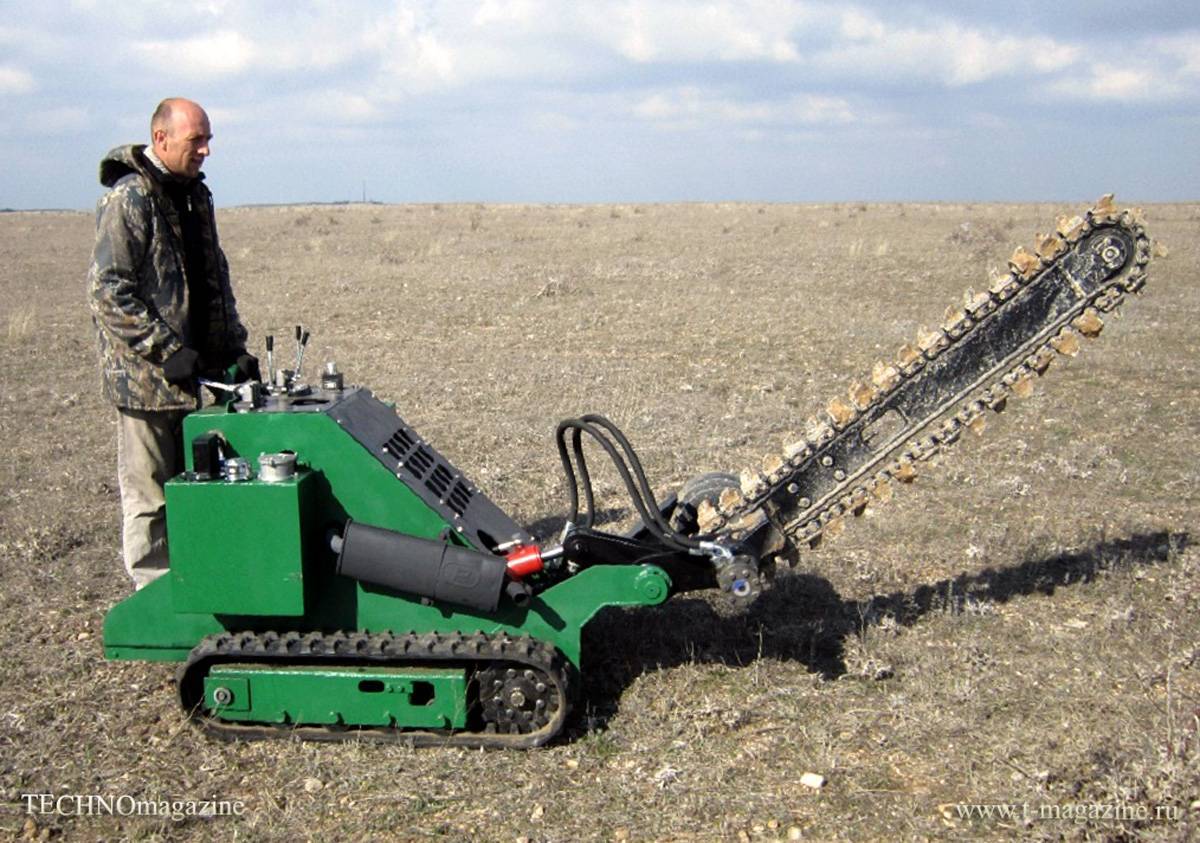

Отличительной особенностью портативных траншеекопателей является их условно «ручное» использование. Такое оборудование часто называют канавокопателем. Портативные траншеекопатели представляют собой оборудование на двух, иногда трёх колёсах которое управляется оператором, идущим рядом. Они имеют невысокую цену и могут эффективно нарезать траншеи шириной 10-15 см и глубиной до 65 см. Применяются такие портативные траншеекопатели в садово-парковом хозяйстве для прокладки оптоволоконных кабелей и линий электропередач, стоков, укладки временных водопроводных коммуникация для летнего периода и т.п.

«Верхний» диапазон модельного ряда портативных траншеекопателей перекликается с «нижним» оборудованием среднего типа. Такое баровое оборудование установлено на небольшие платформы, как правило на гусеничном ходу. Обычно под эти цели используется платформа мини думперов. Поскольку такие траншеекопатели самоходные, управление ими осуществляется уже непосредственно со специальной площадки оператора. Эти канавокопатели позволяют рыть траншею глубиной до 120 см и являются более универсальными механизмами. Помимо баровой установки эти машинки могут работать с различным сменным оборудованием – самосвальным кузовом, буром, бетономешалкой и т.д. Это уже не просто траншеекопатели, а универсальные помощники малого коммунального и садово-паркового хозяйства небольших коттеджных посёлков и личных хозяйств. Но и цена их уже не столь демократична, как «ручного» оборудования.

Компактный тип грунторезов представляет собой баровую установку, которой оборудована некая серийная техника. Т.е. это уже дополнительное навесное оборудование. Управление такими траншеекопателями осуществляется уже с места оператора, которое в зависимости от размеров машины является открытым или расположено в закрытой кабине. В нашей стране в качестве базового шасси в основном использовались белорусские трактора МТЗ и ЮМЗ, сзади которого вешался цепной траншеекопатель – бара. Кроме того, таким навесным оборудованием оснащались трактора ХТЗ, ВгТЗ, ЧТЗ и мини-погрузчики с бортовым поворотом МКСМ. С появлением различного рода колёсных тракторов малого и среднего тягового класса, в т.ч. китайского производства, производители боровых траншеекопателей стали адаптировать своё навесное оборудование и для установки на них.

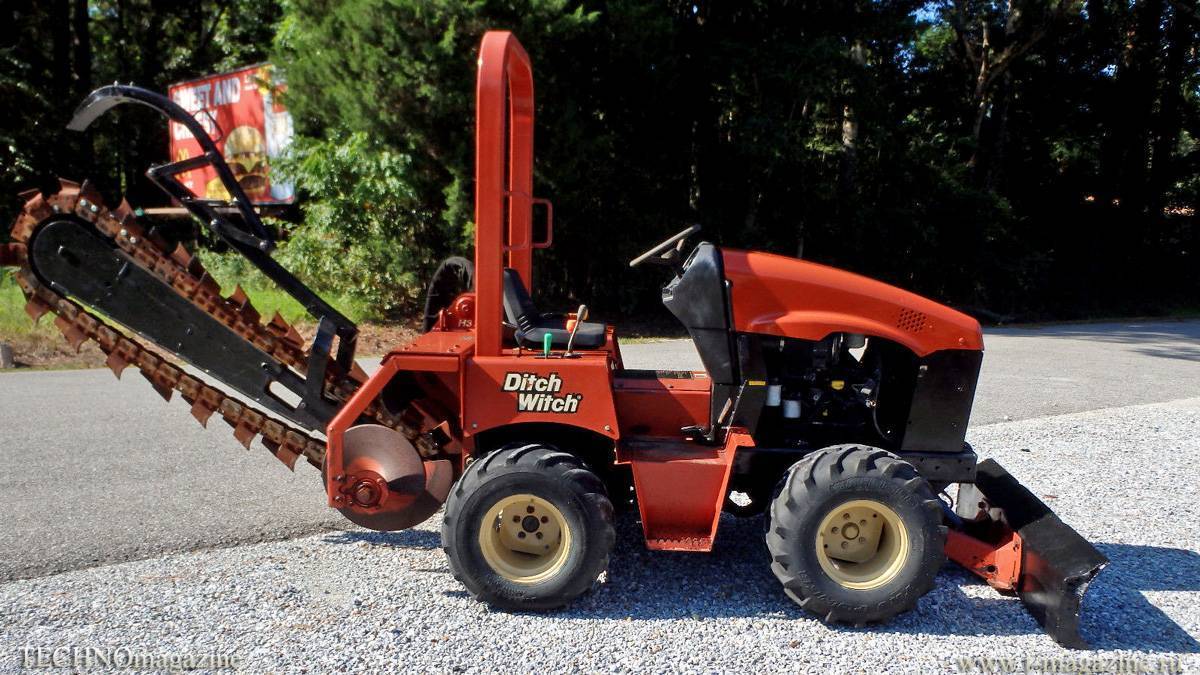

Траншеекопатели среднего (компактного) типа изготавливаются специализированными предприятиями или производителями серийной техники. Как правило, основной сферой применения барового навесного оборудования является коммунальная и строительная отрасль. Также средний тип траншеекопателей применяется в дорожном строительстве. В зависимости от задач и объёма работ при прокладке трубопроводов и инженерных сооружений применяются траншейные экскаваторы. Но это уже тема для отдельной статьи.

Рабочий орган: баровый грунторез

Баровые грунторезные машины применяют для нарезки щелей в мерзлых и твердых грунтах при рытье траншей и котлованов; нарезки узких траншей (при работе одним баром), предназначенных для укладки линий связи и электрокабелей; работ по резке известняков и песчаников; вырезки блоков вокруг древесных насаждений при их зимней пересадке; разрушения козырьков мерзлого грунта. Скорость экскавации материала из траншеи с помощью специализированного траншейного экскаватора может быть в шесть раз выше скорости обычного экскаватора. Более того, траншейный экскаватор извлекает материала ровно столько, сколько нужно для прокладки трубопровода, оставляя траншею чистой, уже полностью готовой к окончательной прокладке труб или кабелей. Наконец, извлекаемый таким экскаватором материал имеет однородную по размерам частиц структуру, и его можно использовать для обратной засыпки, тогда как материал, извлекаемый обычным экскаватором, может содержать большие глыбы, требующие дополнительного разрушения. Эти преимущества обеспечивают высокую, в 4. 5 раз больше по сравнению с традиционной технологией производительность и соответственно рентабельность специализированных траншеекопателей там, где имеются достаточные объемы работ. В строительстве применяют баровые машины различных модификаций, нарезающие 1. 3 щели шириной 140. 500 мм и глубиной от 1 до 6 м. Скорость нарезания в зависимости от числа щелей, условий резания и крепости разрабатываемого грунта или породы – 2. 1000 м/ч. Наиболее эффективными баровыми машинами, применяемыми в строительстве, являются машины, оснащенные зубьями и баровыми цепями повышенной прочности, а также с ходоуменьшителями базовой машины, штыбоотбрасывателями, шнеками и другими гидравлическими системами управления и привода. Необходимо учитывать, что для разных видов грунтов баровые навесы могут различаться конструкцией приводных механизмов. Привод цепи обычно осуществляется от гидросистемы трактора или механически от заднего ВОМ базового трактора. Крайне редко используют электрический и комбинированный приводы . Читать больше, или посмотреть ещё Колесные миниэкскаваторы своими руками .

Как сделать мини экскаватор с баровым грунторезом

В любом случае, если Вы добавите фотографии или любые другие интересные материалы: схемы, чертежи или описания — посетители, которых интересует «своими руками (чертежи и схемы) / экскаваторы, колесные, бар, баровый грунторез, самодельные, своими руками, чертежи, схемы», останутся Вам благодарны.

голоса

Рейтинг статьи

Оборудование для прокладки траншей, агрегируемое с тракторной техникой BELARUS

Основу парка навесных устройств для прокладки траншей постсоветских стран составляют траншеекопатели, использующие в качестве базовых машин тракторные машины 0,9-1,4 уровня тяги, большинство которых относится к тракторам производства МТЗ.

Грунторезный агрегат БГМ-2

Агрегируемое с BELARUS 82 траншеекопатель БГМ-2 применяется для прокладки прямоугольных траншей при укладке трубопроводных сетей, линий энергоснабжения и связи и других инженерных коммуникаций.

Оснащенный гидравлическим приводом подъема рабочего органа прокладчик траншей при плюсовой температуре в один проход выкапывает траншею шириной 0,21, 0,270 или 0,41 метра с предельной глубиной 1,6 метра.

Комплекс весом 6,6 тонны с транспортными габаритами 6,650х2,060х2,80 метра комплектуется зимним режущим цепным устройством, позволяющим прокладывать в мерзлом грунте траншеи с шириной 0,14 метра.

Грунторежущий агрегат ЭТЦ-2086

Превышающий при прокладке траншей производительность обычного экскаваторного оборудования в несколько раз агрегируемый с МТЗ-82 траншеекопатель ЭТЦ-2086 предназначен для рытья траншей при прокладке различных коммуникационных и инженерных сетей.

Оснащенный приводимым в действие устройством отбора мощности базового шасси режущим цепным рабочим механизмом, развивающим скорость 0,89 метра в секунду, агрегат весом 2,450 тонны и размерами 7,9х2,240х3,200 прорезает траншеи с шириной 0,140, 0,27 и 0,40 метра и максимальной глубиной до 1,6 метра.

Траншеекопатель 2086.51.00.000

Предназначенная для прокладки траншей глубиной до 1,7 метра и шириной 0,28 метра в грунтах 1-4 категории при строительстве инженерных сетей различного назначения и коммуникаций связи грунторезная машина 2086.51.00.000, оснащенная цепью аллигатор, рассчитана на работу с BELARUS 82.1.

Траншеекопатель для мотоблоков и мини-тракторов Trench It

Агрегируемый с мини-погрузчиками и мотоблоками Trench It используется для прокладывания траншей с затрудненным для крупногабаритной техники доступом вблизи стен и других строительных конструкций.

Устройство с размерами 1,025х0,61х2,01 метра и весом 272 килограмма позволяет производить прокладку траншей глубиной 0,96 метра.

Описание мотоблока с двигателем от бензопилы

Итак, у нас есть бензопила, которая используется не так уж часто или вовсе валяется без дела. В таком случае, сделав некоторые расчеты и подготовив нужные материалы, наша пила превращается в отличный мотоблок. Принцип сборки самодельной сельскохозяйственной техники, в зависимости от марки производителя, может меняться, но общие принципы заключаются в следующем:

  1. Самым важным шагом считается подготовка чертежа, руководствуясь которым, вы соберете требуемую конструкцию. Чертежи и схемы мотоблока из бензопилы своими руками можно составить как самому, так и скачав готовые расчеты из интернета. Найти их не составит никакого труда, достаточно вбить запрос в поисковик и подобрать понравившийся вариант сборки.
  2. Чертежи найдены, а значит, пора собирать раму для нашего мотокультиватора.
  3. Как только рама готова, к ней крепится мотор пилы и ее бензобак.
  4. В последнюю очередь устанавливаются дополнительные элементы системы, отвечающие за управляемость и прочий функционал.

В данном видео рассмотрим мотокультиватор из бензопилы дружба:

Для реализации идеи подготовьте следующие материалы:

  1. Мотор от любой имеющейся бензопилы. Лучше всего для этого подходит пила Дружба и Урал.
  2. Руль, снятый с мопеда или мотоцикла.
  3. Сварочный аппарат.
  4. Трубы и листы металла, в количестве необходимом для сборки каркаса мотоблока.
  5. Колеса от нерабочей техники.
  6. Трансмиссия.

Подготовив все элементы конструкции и собрав их в соответствии с чертежом, вы получите устройство со следующими характеристиками:

  1. Мощное. Некоторые самодельные конструкции имеют мощность в 9 лошадиных сил.
  2. Легкое.
  3. Малогабаритное.
  4. Моторы, используемые в бензопилах, обладают большим запасом прочности, что позволяет работать на самодельной установке продолжительное время.
  5. Экономное.

В качестве примера для сборки рассмотрим 2 варианта двигателей, снятых с бензопил Дружба и Урал. Они считаются наиболее подходящими для нашей затеи, и вот почему.

Дружба

Бензопила дружба имеет следующие характеристики:

  1. Мотор мощностью в 3,5 лошадиных силы.
  2. Масса – 7 килограмм.
  3. Объем бензобака – 0,55 литра.
  4. Объем масляного бачка – 0,26 литра.

Для сборки рекомендуется использовать модель Дружба 4-го поколения.

Урал

Продукция, выпускаемая под торговой маркой Урал, имеет отличные от Дружбы характеристики. Различия заключаются в следующих деталях:

  1. Мощность Урала выше, чем Дружбы, и составляет 5 лошадиных силы.
  2. Двигатель во время работы вырабатывает много копоти.
  3. Редуктор, установленный на пилу, имеет свойство время от времени клинить.
  4. Мелкие соринки, попадая в двигатель пилы Урал, сгорают, не причиняя ему особых повреждений.

Как вы видите, каждая модель имеет свои плюсы и минусы. Делать мотоблок из мотора бензопилы Урал или конструировать самодельный мотоблок из деталей бензопилы Дружба – решать только вам.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
