Виды и особенности трелевочных тракторов

Минский ТДТ-60

Трелевочный трактор гусеничного типа ТДТ-60 создан минскими конструкторами. Его серийное производство наладило алтайское тракторостроительное предприятие. Назначение машины:

  • трелевка леса;
  • погрузка/разгрузка на площадках лесозаготовительных предприятий.

Характеристики:

  • масса, т – 11;
  • двигатель – 60 л.с.;
  • скорость — 2,1 км/ч/7,6 км/ч;
  • габаритные размеры, м – 5,5 X 2,4 X 2,7.

Возможности ТДТ-60 позволяют вывозить объемы древесины до 15 кубометров с условием, что хлысты грузят верхней часть вперед. При погрузке деревьев комлями вперед, объем достигает 9 кубометров. Агрегат оснащен дизельной силовой установкой Д-54Т, которой доступна увеличенная выдача оборотов до 1500 в мин.

За счёт ходовой системы машина отличается хорошей проходимостью вне зависимости от погодных условий и сезона. Балансирная подвеска представляет собой две передние, две задние каретки и две свечные рессоры. Благодаря подрессоренным передним кареткам смягчаются толчки, когда машина преодолевает препятствия на лесосеке.

Ходовая система

В ходовую систему входит гусеничный движитель, рычажно-балансирные каретки (две передние и две задние) и две рессоры. Высокая приспособляемость к неровности пути достигается за счет балансирно-рычажного механизма, оно допускает независимое качение катков.

Гусеницы

Непосредственно контактирующей с неровной поверхностью дорог частью ходовой системы являются — гусеницы. Для данного трактора применяются гусеницы собранные из 69 цельнолитых звеньев.

Каретка подвеса

Механизм состоит из пары кареток на сторону. Передняя каретка больше по размеру, состоят из двух катков закрепленных на балансире и переднего рычага. Задняя каретка представляет собой конструкцию из трех катков, заднего рычага и балансира.

Обзор модификаций

Конструктора Алтайского тракторного завода стремились еще более усовершенствовать и без того мощную технику, так на свет появились модификации тракторной машины ТТ-4М на гусеничном ходу.

Каталог трактора ТТ-4 перечисляет следующие модификации:

  • ТТ-4М
  • ТТ-4М-01
  • ТТ-4М-04
  • ТТ-4М-06
  • ТТ-4М-07
  • ТТ-4М-15
  • ТТ-4М-16
  • ТТ-4М-17

Разберем более полно характеристики некоторых модификаций.

ТТ-4М

Этот трактор получил трапециевидную кабину, смещенную влево, вместо двух сидений конструкторы оставили одно, кроме того, установлен более мощный двигатель А-01МРСИ производительностью 130 л. с.


Трактор ТТ-4М

ТТ-4М-01

Конструкция сильно упрощена, сняты платформа, барабан и лебедка.

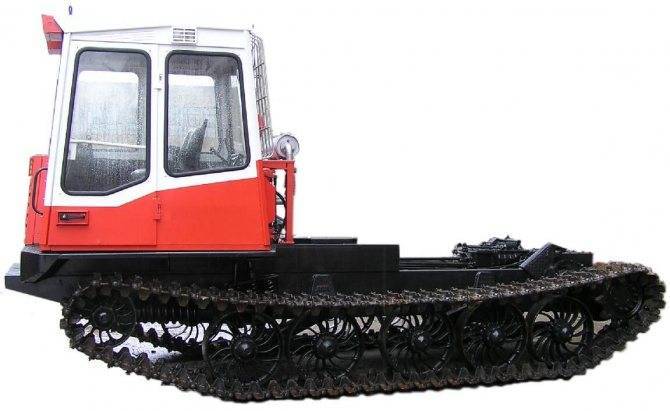

Трактор ТТ-4М-01

Трактор используется в качестве тягача (шасси), на котором устанавливается всевозможное целевое оборудование:

  • сучкорез;
  • бурильная установка;
  • кран;
  • валочная установка;
  • сварочный агрегат;
  • различная лесохозяйственная техника.

ТТ-4М-04

Этот трактор оснащен толкателем на гидравлическом приводе.


Трактор ТТ-4М-04

Предназначение следующее:

  • расчистка волоков;
  • подготовка погрузочных площадок;
  • окучивание пачек;
  • выравнивание комель и т. д.

ТТ-4М-06

Универсальный трелевочный трактор, оснащенный гидравлической навеской, может использоваться как для трелевочных работ, так и для проведения сельскохозяйственных работ с участием различных навесных и прицепных орудий.


Трактор ТТ-4М-06

ТТ-4М-07

Тракторная машина оснащена отвалом, позволяющим производить снегоочистительные и различные дорожные работы. Основное предназначение — трелевка древесины.


Трактор ТТ-4М-07

ТТ-4М-15

Трактор предназначен для корчевания пней и произведения уборочных работ, оснащен специальным собирательно-корчевательным агрегатом.


Трактор ТТ-4М-15

ТТ-4М-16

Эта модификация трелевочного трактора снабжена специальной рыхлительной насадкой, которая используется для выравнивания (разбивания) лежалого мерзлого грунта.


Трактор ТТ-4М-16

ТТ-4М-17

Трактор обустроен специальным клино-корчевательным агрегатом, использующимся для прокладки дорог через снежные заметы, расчистки завалов и уборки мусора.


Трактор ТТ-4М-17

Трелевочный агрегат отличается высокой проходимостью, надежностью, отличными эксплуатационными характеристиками и ремонтопригодностью. В интернете вы всегда найдете иллюстрированный каталог запчастей для ТТ-4.

Китайский J-65a

Агрегат J-65a стал китайским аналогом лесного трелёвщика гусеничного типа ТДТ-40. Наше государство сняло его с производства около 50 лет назад. Затем состоялась передача КНР технологического оборудования и конструкторско-технологической документации, чтобы запустить в производство лесопромышленный трелевочный трактор ТДТ-40. Машина многократно модернизировалась и до сих пор производится в Китае.

Модификация ТДТ-40, выпускаемая китайским заводом, представлена лесопожарным трелёвочным трактором J-65a. Основное назначение машины – лесосечные работы. С её помощью деревья и хлысты собираются с рабочей площадки и доставляются на промежуточные склады. Трактор J-65a участвует при ликвидации лесных пожаров на труднодоступных участках местности. Для этого на машину устанавливается специальная навеска.

Сельскохозяйственные тракторы

Тракторы распространены в
сельском хозяйстве, поскольку отличаются универсальностью и расширенной
функциональностью. Благодаря большому ассортименту навесного оборудования такие
машины можно использовать в самых разных сферах – от уборки полей до
манипуляции грузами.

В целом выделяется три вида
сельскохозяйственных тракторов:

Универсальные (общего назначения). Подходят для
различных видов сельскохозяйственных работ. Как правило, оснащаются колёсным
движителем. Примером такого типа машин является «МТЗ-80 «Беларус»», один из
наиболее распространённых тракторов в сельскохозяйственных предприятиях Юга и
западных регионов России;

Универсально-пропашные. Схожи с тракторами
общего назначения, однако благодаря совместимости с большим количеством
навесного оборудования могут использоваться при полевых работах – вспашке,
бороновании, посеве и уборке урожая. В качестве примера таких машин можно
привести не только продукцию МТЗ, но и, например, американскую модель John Deere 8030;

Специализированные. Тракторы, предназначенные
для выполнения определённого рода работ и сельскохозяйственных операций.
Например, модель SAME Frutteto3
используется на виноградниках, Deutz-Fahr Agroclimber F –
на садах и в тепличных хозяйствах, а «МТЗ-82Р «Беларус»» – на рисовых полях.

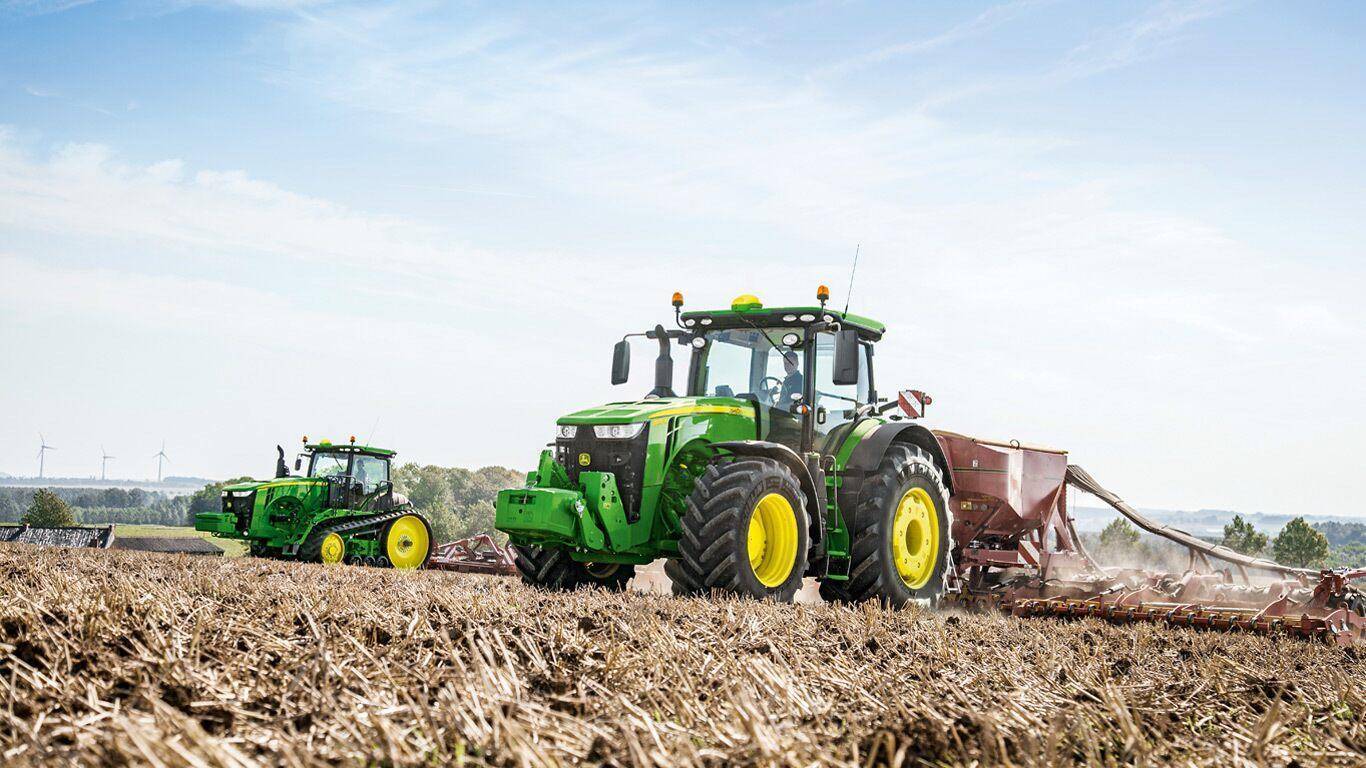

 Источник изображения deere.ru

Ключевыми особенностями
сельскохозяйственных тракторов являются высокая манёвренность, универсальный
прицепной механизм с возможностью подключения различного навесного
оборудования, и специальная ходовая часть. В частности, такая спецтехника
оснащается двигателем с повышенными оборотами, многоступенчатыми коробками
передач и ходоуменьшителями.

Назначение

Трелевкой называется транспортировка целых деревьев, хлыстов или сортиментов на погрузочную площадку – место, к которому может проехать грузовой транспорт. С погрузочной площадки осуществляется вывозка дерева – его транспортировка за пределы лесополосы.

Необходимость трелевочных работ очевидна. Лесовозные машины и узколинейный транспорт не способны добраться до лесосеки, чтобы собрать там дерево, поэтому материал нужно доставить до места комфортной загрузки. Трелевка позволяет сконцентрировать в удобных участках готовую к погрузке и дальнейшей транспортировке древесину.

Таким образом, трелевку можно назвать транспортной операций, однако она кардинально отличается от других типов транспортных работ. Так как трелевочные машины перемещаются по весьма обширным территориям и задерживаются на одной лесосеке на непродолжительный срок, прокладка путей для них нецелесообразна. Трелевка осуществляется в трудных условиях, на бездорожье, в любой точке леса в любое время года. На своем пути трелевочный трактор встречается с массой препятствий: пни, валежник, валуны, болотистые участки и прочее. Из-за этого и предъявляются особые требования к трелевочным машинам.

Это интересно: Особенности и характеристики трелевочника ТДТ-55 и его модификаций

Особенности конструкции

Основой трелевочного трактора ТДТ-55 является сварная жесткая рама коробчатого типа.

Для защиты элементов двигателя и трансмиссии снизу к раме крепятся специальные листы. Они сделаны откидными и болтами соединяются с лонжеронами и поперечинами. С целью технического обслуживания требуется периодически чистить раму от грязи и остатков древесины.

На раме асимметрично располагается кабина водителя, который одновременно является оператором навесного оборудования.

Кабина хорошо изолирована, имеет большую площадь остекления, позволяющую контролировать рабочее пространство вокруг машины. Есть мощный отопитель и вентилятор.

Управление сознательно упрощено, потому что эта спецтехника работает на удаленных лесистых участках. Поэтому в конструкции предусмотрен минимум электрического оборудования и систем управления им.

Процесс движения регулируется двумя рычагами, с помощью которых осуществляются повороты и торможение машины. Имеются педали: включения сцепления и педаль подачи топлива. Есть рычаги управления лебедкой.

Рядом с кабиной располагается дизельный двигатель, закрытый металлическим капотом. В качестве силовой установки используются дизели СМД-18Н-01 и СМД-14Н. Для запуска смонтирован пусковой двигатель П-10УД со своим редуктором.

Трансмиссия; КПП; гидравлическая, ходовая и топливная системы

Трансмиссия включает в себя сухое сцепление с двумя дисками, имеющее фронтальный тормоз и гидроусилитель.

В трансмиссии для привода лебедки есть вал отбора мощности. Также имеются карданные передачи и задний мост с ленточными тормозными механизмами.

Гидравлическая система имеет один бак и два раздельных контура, в которых давление создают специальные насосы.

Один контур ГС обеспечивает движение трактора и обслуживается насосом НШ-10. Второй управляет дополнительным оборудованием и рабочими органами с помощью насоса НШ-50.

Ходовая система состоит из: рычажно-балансирной подвески, имеющей пружинное подрессоривание; направляющих колес, на которых есть натяжные и амортизирующие устройства; ведущих колес и гусениц.

Топливная система ТДТ-55 имеет особенности. Она состоит из основной и резервной систем.

Основная ТС работает постоянно. Резервная включается в случае, если требуется добавить мощность двигателю или отказывает основная система.

Однако мощности одной резервной ТС хватает только для того, чтобы вернуться на базу для ремонта на самом малом ходу.

Модификации

Для увеличения возможностей существующей машины, конструкторами Онежского тракторного завода были разработаны несколько модификаций. Первым, из таких модификаций, был трелёвочник ТДТ-55А. Эта модель обладала 4-цилиндровым бескомпрессорным дизелем с вихрекамерным образованием смеси или 4-тактным дизельным двигателем с турбонаддувом, что позволяло ей значительно расширить свои функциональные возможности. Трактор обладал повышенной мощностью. Его вес составил 9,6 тонны.

Следующим шагом в сторону улучшения характеристик машины, стал трактор ТДТ-60. Он явился детищем Минского тракторного завода и НАТИ, имел повышенные тяговые характеристики и проходимость.

Ещё одна модификация ЛХТ-55. Он значительно отличается от своего прародителя, прежде всего, своими габаритами и внешним видом. Машина длиннее почти на метр. На ней сзади имеется подъёмно-навесное приспособление, для навешивания лесохозяйственных агрегатов и приспособлений. Оно является базисной основой для подъёмно-навесного агрегата СНЛ-3,разработанного для монтажа на трелёвочные тракторы. Оно позволяет работать: с машинами, имеющими активные рабочие органы, с лесопосадочными машинами, с культиватором и широкозахватными орудиями. На ЛХТ-55 монтируется специальная стальная самосвальная платформа.

Устройство трактора ТТ-4

Двухместная кабина и дизельный двигатель трактора расположены спереди. Место водителя находится слева от двигателя. Для комфорта пассажиров, кабина оснащена обогревом и вентилятором. Сиденье оборудовано гидравлическими амортизаторами. Приборы для управления основным функционалом, движением трактора и шторками радиатора размещены на передней стенке. Рычаг для запуска барабана лебедки расположен на задней стенке. В кабине присутствует противосолнечный козырек, предусмотрены места для размещения аптечки и бака питьевой воды. У трактора продуманная система освещения и предусмотрена стеклоочистка. Щит и лебедка расположены сзади трактора, что позволяет выполнять работу погрузки и транспортировки древесины с максимальным удобством. Вес трактора ТТ-4 составляет 12800 кг.

Для защиты деталей и узлов от механических повреждений, дно рамы трактора оборудовано защитой. При транспортировке грузов, задние опоры предотвращают лишнюю нагрузку на трансмиссию и соединительные узлы. Она со щита сразу распределяется на раму трактора. Для присоединения дополнительного оборудования, на раме и бортах предусмотрены специальные приспособления. Комплектацию трактора возможно дополнить:

  • корчевателем
  • задней навеской
  • рыхлителем
  • толкателем
  • буровой установкой
  • бульдозером
  • сварочным агрегатом.

Трансмиссия и подвеска

Модель ТТ-4 оснащена задним ведущим мостом. Лебедка трактора ТТ-4 обладает тяговой силой в 12 тс и 9 тс (тс – тонна-сила), а максимальная нагрузка на щит составляет 6 тонн. Коробка передач, конечные передачи и задний мост жестко соединены между собой корпусами. В трансмиссию так же входят: раздаточная коробка, привод насоса гидравлической системы и карданная передача. Узлы системы управления трансмиссией расположены снаружи. Использование приводов управления обеспечивает:

  • плавную остановку и движение трактора с места;
  • переключение передач под нагрузкой во время движения трактора;
  • переключение диапазонов;
  • плавное и независимое включение вала отбора мощности;
  • включение первой передачи при остановке трактора;
  • маневренность и повороты трактора;
  • торможение и притормаживание трактора на склоне.

12 скоростных режимов обеспечивает реверсивная коробка передач трактора ТТ-4 (4 назад и 8 скоростей вперед). Раздаточная коробка распределяет мощность двигателя между редуктором лебедки и коробкой передач. Балансирная подвеска трактора включает четыре подвески – по две на каждый борт. Задние каретки объединяют по три катка, а передние – по два.

Двигатель трактора ТТ-4

Дизельный двигатель АМ-01 МЛ имеет мощность 110 лошадиных сил. В среднем работает на скорости 1600 об/мин. Оснащен двигатель комбинированной системой смазки. Циркуляция смазки обеспечивается двухсекционным шестеренным насосом. Дизельное питание поддерживает работу насосов трактора – подкачивающего и топливного. От него также зависит работа воздухоочистителя, форсунок, трубопровода и топливного бака. Трактор может развить максимальную скорость в 20 км/час.

Тракторы с дополнительным оборудованием

Однорядный масляный четырехходовой радиатор, пятирядный водный радиатор и шторки регулируют тепловой режим. Пусковой двухтактный мотор ПД-10У и электростартер СТ-350 отвечают за запуск мотора. Трактор оборудован жидкостным подогревателем модели ПЖ-300. Он поддерживает нормальный режим работы и подогрев неработающего двигателя трактора после длительных стоянок в зимнее время.

Топливная система очистки имеет три степени (используются фильтры грубой, тонкой и контрольной очистки). Уровень очистки воздуха в 98,5% так же достигался с помощью трех степеней очистки воздухоочистителя.

Растущие требования производства стали толчком для появления трактора на базе ТТ-4 с расширенными возможностями. Таким образом, появилась модель ТТ-4М.

Устройство трактора ТТ-4

Двухместная кабина и дизельный двигатель трактора расположены спереди. Место водителя находится слева от двигателя. Для комфорта пассажиров, кабина оснащена обогревом и вентилятором. Сиденье оборудовано гидравлическими амортизаторами. Приборы для управления основным функционалом, движением трактора и шторками радиатора размещены на передней стенке. Рычаг для запуска барабана лебедки расположен на задней стенке. В кабине присутствует противосолнечный козырек, предусмотрены места для размещения аптечки и бака питьевой воды. У трактора продуманная система освещения и предусмотрена стеклоочистка. Щит и лебедка расположены сзади трактора, что позволяет выполнять работу погрузки и транспортировки древесины с максимальным удобством. Вес трактора ТТ-4 составляет 12800 кг.

Для защиты деталей и узлов от механических повреждений, дно рамы трактора оборудовано защитой. При транспортировке грузов, задние опоры предотвращают лишнюю нагрузку на трансмиссию и соединительные узлы. Она со щита сразу распределяется на раму трактора. Для присоединения дополнительного оборудования, на раме и бортах предусмотрены специальные приспособления. Комплектацию трактора возможно дополнить:

  • корчевателем
  • задней навеской
  • рыхлителем
  • толкателем
  • буровой установкой
  • бульдозером
  • сварочным агрегатом.

Трансмиссия и подвеска

Модель ТТ-4 оснащена задним ведущим мостом. Лебедка трактора ТТ-4 обладает тяговой силой в 12 тс и 9 тс (тс – тонна-сила), а максимальная нагрузка на щит составляет 6 тонн. Коробка передач, конечные передачи и задний мост жестко соединены между собой корпусами. В трансмиссию так же входят: раздаточная коробка, привод насоса гидравлической системы и карданная передача. Узлы системы управления трансмиссией расположены снаружи. Использование приводов управления обеспечивает:

  • плавную остановку и движение трактора с места;
  • переключение передач под нагрузкой во время движения трактора;
  • переключение диапазонов;
  • плавное и независимое включение вала отбора мощности;
  • включение первой передачи при остановке трактора;
  • маневренность и повороты трактора;
  • торможение и притормаживание трактора на склоне.

12 скоростных режимов обеспечивает реверсивная коробка передач трактора ТТ-4 (4 назад и 8 скоростей вперед). Раздаточная коробка распределяет мощность двигателя между редуктором лебедки и коробкой передач. Балансирная подвеска трактора включает четыре подвески – по две на каждый борт. Задние каретки объединяют по три катка, а передние – по два.

Двигатель трактора ТТ-4

Дизельный двигатель АМ-01 МЛ имеет мощность 110 лошадиных сил. В среднем работает на скорости 1600 об/мин. Оснащен двигатель комбинированной системой смазки. Циркуляция смазки обеспечивается двухсекционным шестеренным насосом. Дизельное питание поддерживает работу насосов трактора – подкачивающего и топливного. От него также зависит работа воздухоочистителя, форсунок, трубопровода и топливного бака. Трактор может развить максимальную скорость в 20 км/час.Тракторы с дополнительным оборудованием

Однорядный масляный четырехходовой радиатор, пятирядный водный радиатор и шторки регулируют тепловой режим. Пусковой двухтактный мотор ПД-10У и электростартер СТ-350 отвечают за запуск мотора. Трактор оборудован жидкостным подогревателем модели ПЖ-300. Он поддерживает нормальный режим работы и подогрев неработающего двигателя трактора после длительных стоянок в зимнее время.

Топливная система очистки имеет три степени (используются фильтры грубой, тонкой и контрольной очистки). Уровень очистки воздуха в 98,5% так же достигался с помощью трех степеней очистки воздухоочистителя.

Растущие требования производства стали толчком для появления трактора на базе ТТ-4 с расширенными возможностями. Таким образом, появилась модель ТТ-4М.

Другие модели Онежского тракторного завода

Среди техники, занятой в сфере лесозаготовки, произведенной отечественными компаниями, можно выделить трактор «Оженец-120» (по заводу ТЛТ-100А). Он предназначен для трелевки хлыстов, деревьев и сортиментов. Его агрегаты позволяют формировать воз, загружать его на платформу трактора и разгружать его. Само собой, перевозить лес трактор также способен.

Более популярной сегодня является модель «Онежец-110», или ТЛТ-100А-06. Это одна из модификаций указанного выше трактора. Отличие от предыдущей версии заключается в улучшенной проходимости. Это достигается за счет более широкой гусеницы и наличия бортового редуктора с двумя ступенями. Благодаря этому гусеничные трелевочные трактора данной модели могут работать на почвах с низкой несущей способностью и на снегу. «Онежец-110» за счет своей широкой гусеницы меньше повреждает лесные грунты. Ширина гусеницы составляет 640 миллиметров.

Оснащается трактор двигателем с мощностью 120 лошадиных сил. Расход топлива составляет 167 г/л. с. ч. Дополняется он коробкой передач механического типа с пятью скоростями вперед и одной задней. Поворотный механизм многодисковый сухого трения. Сам механизм оснащен барабанами, к которым присоединены ленточные тормоза.

Трактор трелевочный является незаменимым во время заготовки древесины. Его использование существенно облегчает процесс заготовки леса, делая его немного легче и быстрее.

Первый в мире

КТ-12 был первым специализированным трелевочным трактором не только в СССР, но и во всем мире. Хотя на его разработку ушел всего год, в его конструкции были применены многие новшества. Ходовая часть КТ-12 была разработана на основе аналогичного блока от трофейного немецкого тягача «Штайр». Основными особенностями ее конструкции были катки большого диаметра и балансирная подвеска, что позволяло увеличивать дорожный просвет и приподнимать подшипниковые узлы катков от поверхности грунта.

Кроме того, у КТ-12 был сильно увеличен угол наклона ветвей гусеницы. Благодаря этому трактор легче преодолевал различные препятствия: ямы, кочки и т.п. КТ-12 мог без особого труда проехать там, где сельскохозяйственные тракторы увязали

Все вместе это значительно увеличивало проходимость, что особенно важно при работе в лесу

Изменения коснулись не только ходовой части. Поскольку на самой машине должна была устанавливаться лебедка, а также располагаться часть груза, чтобы освободить место, кабину пришлось перенести в переднюю часть. Ее установили прямо над двигателем. Эта вынужденная мера имела положительные последствия. КТ-12 по сравнению с другими моделями имел значительно меньшую «мертвую зону» — пространство перед трактором, которое не просматривается из кабины. Это значительно облегчило управление машиной.

Устройство

Рассмотрим более полно устройство данной техники.

Кабина

На трелевочном тракторе ТТ-4 установлена бескапотная кабина на два места, одно — для водителя, второе — для стропальщика  (в других модификациях трактора имеется только водительское кресло). Регулируемые гидравлическими амортизаторами сидения размещены слева от мотора. Щиток с приборами размещен непосредственно перед водителем трелевщика, к задней стене подсоединен механизм, приводящий в действие лебедку. Рядом со щитком приборов установлен механизм, управляющий движением радиаторных шторок.

Трактор ТТ-4М

Разработчики трактора, с целью повышения комфорта внутри кабины, снабдили ее следующим оборудованием и вещами:

  • вентилятор;
  • стеклоочиститель;
  • подогреватель для лобового стекла;
  • солнцезащитный козырек;
  • стеклоподъемники;
  • аптечка;
  • термос.

Силовая установка

На гусеничном трелевочном тракторе ТТ-4 установлен шестицилиндровый дизельный двигатель А-01МЛ. Для защиты от перегрева мотора используется радиаторное охлаждение.

Применяется два метода смазки силовой установки:

  • разбрызгивание;
  • подача под большим давлением.

Дизельное топливо подается прямым впрыском непосредственно в камеру сгорания. Для очистки поступающего извне воздуха и дизельного топлива используются фильтры грубой и тонкой очистки (2 воздушных и 3 топливных).

Схема двигателя А01М

Для запуска дизеля используется бензиновый пускатель, оснащенный электрическим стартером (СТ-350), питающимся от аккумуляторной батареи. В холодное время года, для разогрева рабочих жидкостей и двигателя, дополнительно используются жидкостной подогреватель ПЖ-300.

Мотор, который спрятан в бескапотную кабину, хоть и снижает уровень комфорта водителя трелевщика, но позволяет высвободить место снаружи, увеличив обзор и снизив общий вес тракторной машины.

Ходовая, трансмиссия, КПП

Основой трелевочной машины является жесткая рама, состоящая из двух лонжеронов, соединенных (сваренных) друг с другом посредством прочных труб. Для увеличения прочности поверх рамы дополнительно надеваются крылья и бампер. Защитное днище прикрепляется к раме снизу посредством створок, угольников и болтов. Створки размещены под мотором и крепятся к раме при помощи шарниров и болтов.

Схема устройства трактора ТТ-4

Ходовая трактора ТТ-4 представлена балансирно-рычажной подвеской, состоящей из двух задних и двух передних кареток, причем передние немного подрессорены (конструкция полужесткая). Каждая передняя каретка состоит из двух катков, а задняя — из трех. Натяжение гусениц осуществляется посредством кривошипно-винтового механизма, оснащенного мощными пружинами. К задним лонжеронам крепится платформа (погрузочный щит), состоящий из 2-х стальных листов, между которыми зажат слой древесины. Управление погрузочной платформой производится при помощи гидравлики.

Трансмиссия двухдисковая, замкнутого типа, суха, состоит из:

  • механической коробки передач;
  • конечной передачи;
  • усиленного заднего моста.

Управление муфтой осуществляется с помощью гидроусилителя. КПП механическая, четырехступенчатая, с “понижением” и “повышением”, обеспечивает 8 скоростей переднего хода и 4 реверса. Главная передача включает две конические шестерни со спиралевидными зубцами. Повороты осуществляются посредством планетарки с гидроприводом. На трелевочный трактор установлена тормозная система ленточного типа, также под управлением гидравлики.

Это интересно: Классификация тяговых классов тракторов
