Как сделать триммер из болгарки и других электрических приборов своими руками: чертеж, видео

Правила безопасности

Начну с этого раздела дабы напомнить: любая самодельная конструкция газонокосилки может причинить вред здоровью. Особенно актуально это требование для:

  1. электрического оборудования;
  2. вращающихся с большой скоростью деталей механизмов.

Рассмотрим вкратце эти два фактора.

Электрическая опасность триммера

Электроэнергия не думает о вашем здоровье. Она создает путь тока там, где для него предоставлены лучшие условия и меньшее электрическое сопротивление. : одежды, окружающих предметов, стоящего автомобиля. В этом нет ничего странного. Надо заботиться о себе, применять средства защиты.

При создании электрического триммера своими руками сразу обращайте внимание на прочность и качество изоляции всех токоведущих частей как внутри двигателя, так и на наружной схеме. Ее монтаж должен выполнять квалифицированный работник

Во время работы самодельный триммер необходимо:

Все три перечисленных устройства следует проверить. Они должны отвечать требованиям безопасности по техническим характеристикам, уставкам, быть правильно налаженными.

Опасности механической схемы

Коллекторные двигатели развивают очень большие скорости вращения. У пылесосов они могут составлять от 11000 до 30000 оборотов в минуту. Этого вполне достаточно для того, чтобы из-под режущей головки вылетел мелкий камушек, кусок проволоки или щепки, как пуля из винтовки.

Отличие будет в том, что направление пули выбирает снайпер, а камушка из газонокосилки — случай. Куда он полетит предугадать невозможно. Поэтому при работе необходимо:

  • обеспечить устойчивое положение тела, что является общим требованием ;
  • защитить себя плотной одеждой из натуральных хлопчатобумажных тканей или джинсовки;
  • надевать на ноги прочную обувь, а не открытые сандалии;
  • пользоваться очками или защитной маской.

Пошаговая инструкция по сборке

В зависимости от исходных материалов для электрогазонокосилки такие этапы будут отличаться. Одним из самых распространённых вариантов является сборка косилки из старой стиральной машины. Будет полезным рассматривать пошаговую инструкцию именно по созданию подобного аппарата.

Действия должны происходить в такой последовательности:

  1. Изготовление каркаса или лонжеронов под двигатель будущей конструкции. Делать его нужно из металлического или стального листа 500 на 500 миллиметров.
  2. В центральной части листа следует высверлить отверстие под вал электрического двигателя.
  3. Снизу металлического листа (лонжеронов) приваривают уголки по периметру. А также их можно закрепить болтами.
  4. Потом необходимо установить колёса. Их можно сделать самостоятельно из фанеры или дерева, или снять со старых приборов. Размещаются они на вал (металлическую ось).
  5. После этого мотор нужно закрепить на платформе. Для этого его либо следует приварить на заранее вмонтированных металлических уголках, или просверлить отверстия для имеющихся дырок в самом моторе, а потом скрепить болтами.
  6. Дальше требуется установить ручку для управления конструкцией.
  7. Под платформу монтируется защитный кожух для управления.
  8. Устанавливается металлический нож (самодельный или готовый). Крепится он на вал электродвигателя.
  9. Для защиты мотора от травы необходимо вмонтировать консервную банку на его вале.

Все механические части собраны. Дальше нужно приступать к электрической схеме конструкции.

Для этого необходимо:

  • установить включатель и выключатель в удобном месте возле ручки аппарата;
  • подсоединить кабель питания с вилкой;
  • монтаж УЗО.

Ёмкость для сбора травы нужно устанавливать в самом конце. Её делают в виде коробки или мешка.

Покрытие ножей с помощью кожуха является обязательным, так как это позволит повысить безопасность во время работы. Такую защиту нужно делать и для мотора во избежание попадания мусора и его долговечности, а также стойкости.

Газонокосилка своими руками из стиральной машины

Для сборки самодельной газонокосилки на основе стиральной машины изготовителю потребуются те же инструменты и материалы, что и при конструировании оборудования из бензопилы. Перед началом работ нужно подготовить 2 схемы. В первой должны быть описаны размеры и принцип установки всех узлов. Второй чертеж должен отображать готовую самодельную косилку с ее готовыми размерами и внешним видом.

Газонокосилка из двигателя от стиральной машины собирается своими руками в такой последовательности:

  1. Сначала необходимо сварить крепкую раму, взяв для этого металлический уголок с размерами 25×25 мм. К полученным углам готового каркаса нужно приварить 4 стойки, к которым будут крепиться колеса. В центральной части рамы необходимо установить стальную пластину, к нижней части которой будут предварительно приварены ребра жесткости. Пластина понадобится для установки двигателя от стиральной машины. В задней части конструкции следует приварить П-образную рукоятку, сваренную из металлических труб;
  2. Далее в центре установленной пластины потребуется вырезать отверстие для вала мотора. Переднюю часть каркаса необходимо оборудовать решеткой или дугой, изготовленной из мягкой гнущейся стали. Это приспособление будет гасить энергию режущего ножа, если он вдруг оторвется. Решетка должна быть установлена так, чтобы в ее неподвижном положении у ножа был зазор на 2 см снизу и сверху, а также на 1 см в передней части;
  3. Затем нужно установить двигатель для газонокосилки. Вал силового агрегата должен поместиться в отверстие. На него монтируется предварительно заточенный нож. Верхнюю часть двигателя нужно прикрыть защитным кожухом, сваренным из стальной пластины. В коробе потребуется просверлить несколько отверстий для охлаждения мотора.

Во время эксплуатации оператору требуется постоянно следить за тем, чтобы косилка , сделанная своими руками , не разрезала кабель питания. Для этого провод лучше всего прикрепить к рукоятке, зажав его при помощи клипс.

Читать также: Микросхема uln2003a схема подключения

Какой двигатель подойдет для изготовления?

Сборку косилки можно производить с использованием любого двигателя. Чаще всего самоделка комплектуется бензиновыми и электрическими моторами. Гораздо реже – аккумуляторами, предварительно снятыми со старых автомобилей ВАЗ, ГАЗ или Москвич.

При выборе двигателя важно учитывать нескольких важных критериев:

  • мощность – самодельную косилку лучше всего оборудовать бензиновым или электрическим мотором мощностью 2-4 л. с. Двигатели с более высокой мощностью подойдут на газонокосилки, предназначенные для высокой травы и неровных участков ;
  • тип охлаждения – этот фактор играет роль в случае, когда для сборки самоделки будет использоваться бензиновый ДВС. Лучше всего выбирать мотор с принудительным воздушным охлаждением – его устройство проще, чем в силовых агрегатах с жидкостным охлаждением. К тому же ДВС, охлаждаемые воздухом, не требуют специального ухода. Все, что нужно – это своевременно чистить и периодически менять воздушный фильтр;
  • антивибрационная система – ее наличие влияет только на комфорт при использовании садового оборудования. Что же касается эффективности, то самодельные газонокосилки как с антивибрационной системой, так и без нее одинаково успешно справляются со скашиванием растительности.

Косилка электрическая из дрели

Каркас делается изогнутой формы. Примером может быть самодельное устройство из дрели, где широкий нож крепится вместо сверла. Дрель закрепляется на ручке каркаса.

К плюсам такого устройства относят:

  • отсутствие подсоединения шнура электропитания, поскольку используется механизм дрели;
  • возможность подрезания травы у бордюров и под деревьями.

Крепление к каркасу дрели придумать несложно, но по продолжительности работы и надежности самодельная газонокосилка на ее основе будет уступать в разы асинхронным двигателям, которые чаще используются для этих целей. Поэтому для ухода за площадями большими, отдают предпочтение последним.

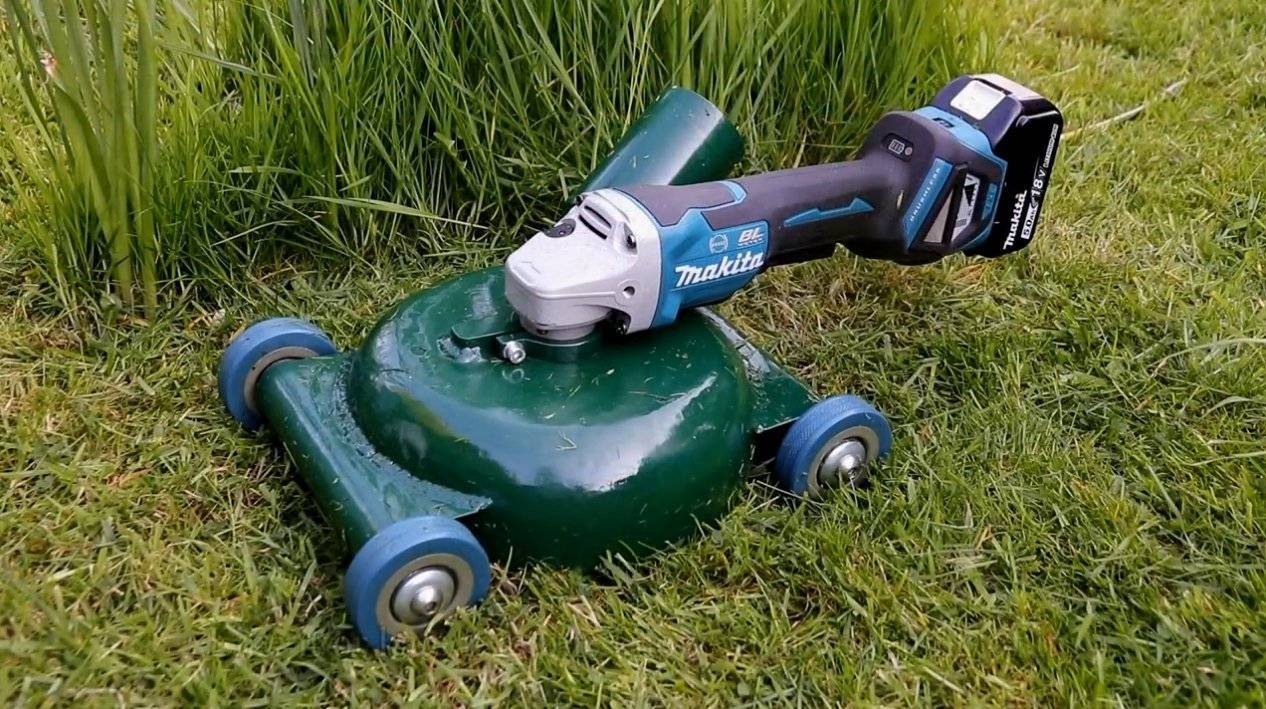

Триммер из болгарки своими руками

Вопрос о том, как сделать триммер из болгарки своими руками, решается примерно таким же самым образом, как и вышеописанное изготовление триммера из дрели. Здесь существует лишь небольшое отличие в креплении болгарки к держателю. В качестве ручки для триммера может быть выбрана металлическая труба, к которой на конце нужно приварить пластину с отверстием для фиксации болгарки болтом.

Небольшие изменения коснулись и ножа самодельного триммера. В случае с использованием болгарки, здесь нож не в виде длинного прямоугольника. Нож самодельного триммера из болгарки сделан из диска по бетону, с предварительно срезанными острыми гранями, которые как раз и предназначены для скашивания травы.

Вопрос о том, как сделать триммер из дрели или болгарки вполне решаем и самостоятельным путём Главное не забывать о технике безопасности и тщательным образом изучить данный вопрос.

Подготовка инструментов и материалов

Изготовление снегоуборочной машины из триммера своими руками предполагает использование косы с длинной штангой и редуктором. Также для работы потребуется диск с зубцами, который также используется для кошения травы.

Для изготовления металлических элементов понадобиться большая жестяная бочка, в которой продается пиво. Обязательно купите нескольких листов стали, толщиной не более 1,5 мм. Из инструментов для работы потребуется:

  • Сварочный аппарат;
  • Болгарка;
  • Дрель;
  • Отвертки и гаечные ключи.

Подготовив все необходимое, можно приступать к непосредственной сборке.

Из чего состоит газонокосилка электрическая

Конечно, важнейшей частью ее, в том числе самодельной газонокосилки электрической, является мотор. Двигатели способны преобразовывать энергию в механическую любой другой вид.

Их подразделяют на первичные, которые преобразуют энергетические ресурсы в механическую энергию, и вторичные, преобразующие энергию, которая вырабатывается иными источниками:

  • химическую энергию топлива — двигатель внутреннего сгорания;
  • топливную, т.е. при сгорании топлива – поршневой мотор;
  • поджигающий в цилиндрах сжатую воздушную смесь – бензиновый;
  • работающий благодаря воспламенению топлива, находящегося под давлением – дизельный, отличается который дешевизной и возможностью продолжительной эксплуатации;
  • газовый, функционирующий за счет подвода тепла (при неизменном объеме);
  • электрический.

Выбирая мотор, нужно знать, что качество стрижки напрямую зависит от числа оборотов двигателя: чем больше это значение, тем выше качество. То есть, оно зависит от линейной скорости, находящейся в прямой зависимости от скорости резцов: чем выше она, тем больше захват.

Из практики известно, что оптимальным является вариант самодельной конструкции электрической со следующими характеристиками:

  • мощность мотора 1 кВт;
  • количество оборотов – 1,5 тысячи об/мин;
  • захват — 50 см. Будет косить сорняки и менее мощный двигатель – 500 кВт (1500 об/мин). Но делать это он будет хуже. При этом, у маломощных моторов быстрее тупятся ножи.

Есть у электрической косилки удобная ручка для управления и ножи. Поскольку питание самодельной конструкции происходит от сети, то необходим длинный шнур. Чтобы работать было удобно, не обойтись без колес, крепят которые на нижнюю часть каркаса, который удерживает вместе все детали.

Для удобства используется защитный кожух.

Газонокосилка электрическая

Составные части газонокосилки

Для изготовления электрической газонокосилки своими руками используется двигатель любого старого прибора. Моторы от мелких бытовых приборов не способны выдержать длительную работу, перегреваются, могут «сгореть». Даже двигатель пылесоса относительно слабый, требует оснащения вентилируемым корпусом, работы с перерывами при изменении звука мотора. Для комфортной работы требуется двигатель мощностью от 1 кВатт.

Нож для газонокосилки может быть вырезан и выточен из твердой стали, как единый элемент или, как несколько ножей прикрепленных в центре. Нож из тонких проводов, или лески для травы, как у промышленной ручной газонокосилки требует большую мощность прибора, частую смену насадок. Возможно использование заточенного своими руками круглого диска – он более прочный, безопасный, долговечный.

Ручка для газонокосилки может быть сварена специально, или взята от старой тележки, коляски. При выборе имеет значение легкость элементов. Использование всего каркаса от коляски или тележки упрощает процесс изготовления, но элементы должны быть прочными, не ржавыми. При отсутствии подручных средств, каркас и ручку можно сварить из стальных труб.

Шнур электропитания лучше удлинить, предусмотрев возможность заматывать-разматывать его. Колеса нужны небольшие, но высотой до центра не менее 10 см, для оптимального размещения ножей, комфортного передвижения по участку. При слишком маленьких колесах, например от пылесоса, можно нарастить высоту для ножей, но они не рассчитаны на значительный вес металлической конструкции газонокосилки.

Защитный кожух для ножей крепится вокруг режущих элементов, формируется из листа стали своими руками или используется готовый подходящий элемент. Он необходим как для безопасности косильщика, так и для защиты ножей от попадания на камни или другие твердые предметы.

Важно! Элементы для сбора своими руками газонокосилки должны быть не просто подходящими, но и в нормальном состоянии, позволяющем не щадящую эксплуатацию

Технология сборки газонокосилки

Как сделать газонокосилку своими руками? В первую очередь изготавливается металлический каркас. В него устанавливается двигатель, который крепится с помощью болтов. В нижней части каркаса крепится режущий механизм, соединенный с двигателем. Нормальное расстояние между ножами и грунтом – 7 см. Мешок для сборки травы крепится сразу за режущим механизмом, по образцу промышленного варианта.

Вокруг ножей нужно приварить защитный кожух. Двигатель и соединение с ножом должны быть прикрыты от попадания травы, при этом сохраняются вентиляционные отверстия

Наличие вентиляции особо важно для двигателей маленькой мощности

Ручка должна быть приварена в удобном положении под правильным углом и нормальной длины. Применение сварки самый надежный метод изготовления каркаса и крепления деталей. Но при отсутствии аппарата или навыков в работе, допустима сборка из готовых элементов, присоединением болтами.

Важно! Болтовое соединение менее надежно для сборки газонокосилки, его необходимо часто проверять и закреплять

Из болгарки

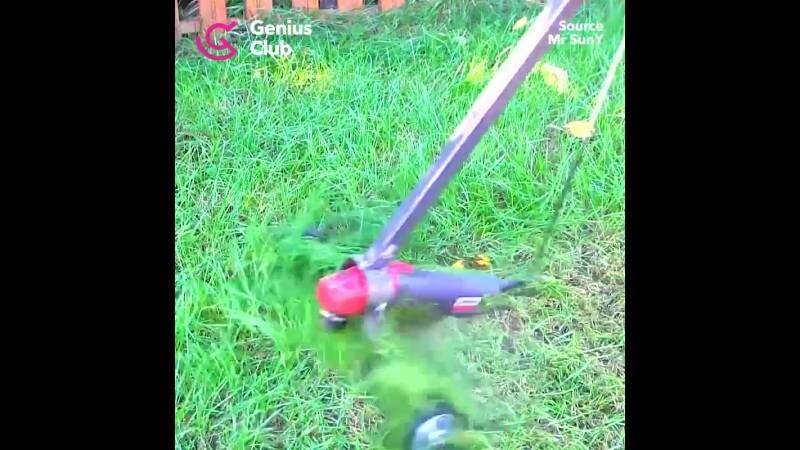

Чаще всего самодельный электрический триммер делается на базе обычной болгарки, которая имеется в наличии у каждого домашнего мастера. Данный инструмент почти идеально подходит для переделки в триммер. Он имеет большую, чем у магазинных аппаратов, мощность и большее число оборов в минуту. К тому же, штатная гайка, используемая в болгарке для закрепления дисков, уже имеет отверстия, через которые легко вставить леску (корд).

Итак, существует множество вариантов, из чего сделать штангу (держак). Самый простой – это более длинный, чем для лопаты, деревянный держак. К концу его под нужным углом прикрепляется болгарка с помощью обычного скотча. Леска вставляется в 2 отверстия гайки, после чего она закручивается. Таким образом за несколько минут вы получаете триммер, которым можно без проблем косить траву.

Для продвинутых мастеров, имеющих сварочный аппарат, можно посоветовать более совершенную конструкцию для закрепления болгарки и защитного кожуха. Изготавливается она из алюминиевой трубки (служит держаком) и металлического квадратного профиля. Посмотрев на рисунок ниже, можно понять принцип изготовления держателя.

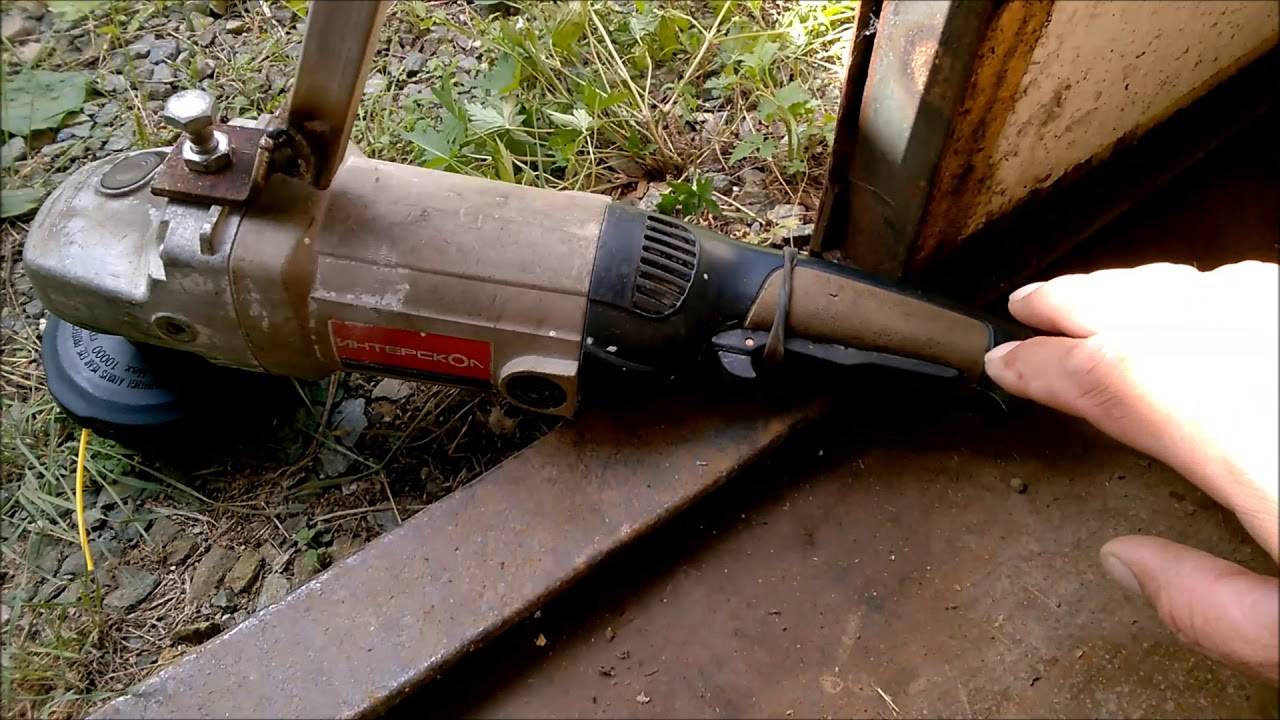

Болгарка закрепляется на держателе болтами, вставленными в отверстия, которые предназначены для крепления ручки к аппарату.

На следующем фото показано, как эта конструкция выглядит снизу.

Далее снимается “родной” кожух болгарки, и вместо диска устанавливается либо леска, либо металлический дисковый нож.

Чтобы во время работы было удобнее держать триммер в руках, и он не вращался вокруг оси штанги, можно к ней прикрепить боковую ручку, сделанную из согнутой трубы.

Конструктивные особенности

Для того чтобы создать токарный станок следует знать из чего он состоит. Он состоит из следующих частей:

  1. рама;
  2. задняя и передняя бабка;
  3. электропривод;
  4. суппорт с держателем для резца;
  5. двигатель.

Кроме этого конструкция может включать и другие элементы, в зависимости от предназначения токарного станка по металлу.

Рама

Основным предназначением рамы – жестко связывать между собой все элементы. Сделать ее можно своими руками. При этом учитывают следующие нюансы:

  1. Размеры детали.
  2. Мощность установленного привода.
  3. То как расположены составляющие токарного станка по металлу: практически все чертежи токарного станка по металлу схожи, но все же имеют отличия.

Как правило, основание изготавливают из стали, элементы станины связывают между собой сваркой и резьбовым соединением.

Сделать станину можно из стальных уголков или профиля. Своими руками сделать станину для токарного станка довольно просто, главное учитывать правильность, выдерживать параллельность и перпендикулярность.

Передняя бабка

Основным составляющими конструкции можно назвать переднюю бабку, которую также можно сделать самому.  Ее основными особенностями является:

  1. через нее происходит связь ведущего центра и электродвигателя;
  2. промышленный вариант имеет переднюю часть, которая состоит из коробки скоростей и подач самому сделать подобную конструкцию, которая позволит регулировать скорость вращения шпинделя и силу подачи, довольно сложно.

При создании подобной конструкции своими руками зачастую выходной вал жестко соединен с патроном, в котором крепится заготовка. Изготовление более сложной конструкции требует определенных расчетов. Единственным простым решением, которое позволяет регулировать скорость вращения шпинделя, можно назвать использование ременной передачи и различных по диаметру шкивов. Она имеет корпус для защиты мастера и окружающих от движущихся элементов. Токарный станок должен иметь мощность привода более 800 Вт.

Электродвигатель

В движение шпиндель и другие элементы приводит установленный двигатель. Своими руками создать электродвигатель достаточно сложно, поэтому его придется приобрести. При его покупке следует учесть:

  1. может использоваться даже 200-ваттный вариант;
  2. при выборе стоит помнить о том, что слабый двигатель может перегреться от сильной нагрузки;
  3. если двигатель установлен без ременной передачи, то при продолжительной остановке электродвигатель выйдет из строя.

Мини или настольный вариант подобного оборудования может быть без передачи. Это связано с тем, что токарный настольный вариант исполнения не предназначен для обработки больших деталей. Настольный токарный станок своими руками по металлу создается с учетом того, что вдоль направления вала электродвигателя также присутствует усилие. При условии длительной обработки происходит разрушение подшипников.

Создавая мини вариант своими руками не рекомендуется использовать коллекторный электродвигатель. Это связано с тем, что при падении нагрузки значительно повышается количество оборотов. Создаваемая центробежная сила даже при использовании мини кулачкового патрона может привести к вылету заготовки.

Задняя бабка и резцедержатель

Часто в конструкцию включают блок для крепления заготовки со второго конца, который используется для лучшей фиксации. Сделать ее можно самостоятельно с учетом следующих нюансов:

  1. она должна быть расположена параллельно длинной стороне станины;
  2. для того чтобы можно было обрабатывать как мини и так и большие заготовки она должна передвигаться вдоль станины.

Однако ее может и не быть. Все зависит от того, будет ли обрабатываться мини или большая заготовка.

Резцедержатель сделать самому можно. При рассмотрении данного устройства стоит помнить, что резец должен крепиться крепко и устанавливаться под различным углом к обрабатывающей поверхности.

Другие варианты

Есть множество других агрегатов, из которых можно изготовить триммер для травы. В качестве основы используют пылесос, дрель или бензопилу.

Из пылесоса

При изготовлении самодельного триммера из двигателя пылесоса последний монтируют на штангу. Ножи устанавливают на вал двигателя и закрывают их защитным кожухом. Вместо ножей можно использовать металлический диск с леской. Двигатель также закрывают кожухом, это защитит его от пыли и грязи. Чтобы создать дополнительное охлаждение, нужно установить охлаждающее устройство. Его изготавливают из диска с выгнутыми лопастями (вентилятор) и монтируют его под шайбу, через которую проходит леска для триммера. Воздух внутрь попадает сверху через шланг и охлаждает двигатель.

Из дрели

Если нужно быстро сделать триммер, то в этом поможет дрель. Для этого из металлической пластины изготавливают нож и затачивают его. Затем в центре проделывают отверстие, вставляют болт и фиксируют гайкой. Готовый нож вставляют в патрон дрели и аккуратно зажимают.

Такая конструкция опасна для пользователя, поэтому на дрель крепят защитный кожух. Его изготавливают из пластиковой трубы и надевают на корпус инструмента.

Из бензопилы

Так как двигатель бензопилы тяжелый, то из него нельзя сделать триммер с нижним приводом, но можно изготовить газонокосилку на колесиках. Процесс изготовления:

  1. Вначале из уголка 25×25 мм делают тележку. Ее размеры — 500×600 мм.
  2. По углам конструкции устанавливают колеса.
  3. Газовый трос и топливный шланг удлиняют.
  4. Шину и штурвал откручивают. Из водопроводной трубы делают ручку, на которую монтируют штурвал.
  5. При установке двигателя на раму вал должен располагаться в нижней части конструкции. При этом редуктор находится с разворотом в 90°C.
  6. Затем на вал инструмента монтируют режущий узел.

Инструмент готов. Чтобы с ним легче работалось, можно приобрести в магазине плечевой или ранцевый ремень для триммера.

Поделитесь вариантами своих самоделок. Какие электроинструменты использовали и чьими изобретениями вдохновлялись?

Плюсы и минусы самодельной газонокосилки

Главным преимуществом газонокосилки, сделанной своими руками, является дешевизна. Все необходимые детали берутся из старых неисправных приборов, других подручных средств. Следующее несомненное преимущество то, что мастер, собравший газонокосилку своими руками, чувствует гордость.

Качество работы газонокосилки зависит от мощности мотора, остроты ножей. Использование в самодельном приборе дешевой стали испортит весь результат работы. Мастера-умельцы рекомендуют использовать высококачественную сталь, точить ее неравномерно: более остро к концам, тупо к месту крепления. Таким образом, не происходит наматывание травы на винт, засорение двигателя.

По удобству эксплуатации, функциональности промышленная газонокосилка лучше собранной своими руками. Заводская газонокосилка имеет несколько скоростей, может регулироваться высота ножей, имеет гарантию на эксплуатацию без поломок, менее шумная.

Модернизация самодельного прибора возможна. Опытные умельцы снаряжают газонокосилку регулируемой длиной ручки, страховочными бамперами, травосборником, возможностью регулировать высоту кошения, и даже совмещают с велосипедом.

Совет! Решив сделать газонокосилку своими руками, стоит взвесить все за и против. Работа механика может подойти не всем.

Как сделать траворезку из болгарки своими руками

Простой измельчитель сухой травы своими руками можно изготовить на основе болгарки. Алгоритм выглядит так:

  1. Болгаркой нарезают на куски стальные уголки, а потом сваривают из них опорную раму, похожую на стул.
  2. К верхней части прикрепляют полку из листового металла.
  3. На полученную подставку устанавливают болгарку, расположив ее валом вверх, и фиксируют хомутами.
  4. В металлической емкости, взятой в качестве бункера, прорезают отверстие 10х10 см в боковой части.
  5. Приваривают к дыре жестяной рукав, по которому будет передвигаться перемолотая трава вместе с листьями.
  6. Проделывают в емкости еще одно отверстие по центру.
  7. Устанавливают бункер на вал болгарки и фиксируют к металлической раме при помощи саморезов.

После этого остается поставить на УШМ диск или нож и провести пробный запуск устройства. Под выходным раструбом можно установить обычное пластиковое ведро, в которое будет поступать сырье.

Измельчитель из болгарки считается максимально простым, поскольку делать своими руками силовую установку не требуется

Пошаговая инструкция по сборке

В зависимости от исходных материалов для электрогазонокосилки такие этапы будут отличаться. Одним из самых распространённых вариантов является сборка косилки из старой стиральной машины. Будет полезным рассматривать пошаговую инструкцию именно по созданию подобного аппарата.

Действия должны происходить в такой последовательности:

  1. Изготовление каркаса или лонжеронов под двигатель будущей конструкции. Делать его нужно из металлического или стального листа 500 на 500 миллиметров.
  2. В центральной части листа следует высверлить отверстие под вал электрического двигателя.
  3. Снизу металлического листа (лонжеронов) приваривают уголки по периметру. А также их можно закрепить болтами.
  4. Потом необходимо установить колёса. Их можно сделать самостоятельно из фанеры или дерева, или снять со старых приборов. Размещаются они на вал (металлическую ось).
  5. После этого мотор нужно закрепить на платформе. Для этого его либо следует приварить на заранее вмонтированных металлических уголках, или просверлить отверстия для имеющихся дырок в самом моторе, а потом скрепить болтами.
  6. Дальше требуется установить ручку для управления конструкцией.
  7. Под платформу монтируется защитный кожух для управления.
  8. Устанавливается металлический нож (самодельный или готовый). Крепится он на вал электродвигателя.
  9. Для защиты мотора от травы необходимо вмонтировать консервную банку на его вале.

Все механические части собраны. Дальше нужно приступать к электрической схеме конструкции.

Для этого необходимо:

  • установить включатель и выключатель в удобном месте возле ручки аппарата;
  • подсоединить кабель питания с вилкой;
  • монтаж УЗО.

Покрытие ножей с помощью кожуха является обязательным, так как это позволит повысить безопасность во время работы. Такую защиту нужно делать и для мотора во избежание попадания мусора и его долговечности, а также стойкости.

Производство ручной косилки из пылесоса

Вполне реально сделать триммер из старого пылесоса. В данном случае двигатель придется извлечь из корпуса и в таком виде крепить к держателю одним из двух возможных способов. Первый вариант описан в предыдущем пункте – из металла свариваются крепежи по размеру мотора. Защитный кожух вновь можно сделать из пластиковой бутылки.

Но есть и второй способ крепления мотора. В силу того, что двигатель больше по размерам и тяжелее, удобно поместить его на конструкцию с колесами, например, от старой коляски. Как показывает практика, держать на весу за счет мышечной силы триммер, изготовленный из пылесоса, крайне утомительно и неудобно. Самодельная головка для крепления ножа в данном случае не понадобится. Мотор в пылесосе оснащен вентилятором, убрав который освобождается место для установки режущего элемента. Последний делается по аналогии с описанием для триммера из дрели.

Как сделать роторную косилку

Полезная в дачном хозяйстве роторная косилка своими руками выполняется так. Самодельная роторная косилка-культиватор ротационного действия изготавливается из заднего моста ВАЗ. Для работы нужны:

  • диски;
  • цепь редуктора;
  • металлические резаки;
  • шинка;
  • сошник.

Следует подготовить такие инструменты:

Недорогая самодельная косилка роторного типа изготавливается так. Надо выполнить отверстия на дисках. Потом прикрепить шинку к сошнику, а ножи — к шинке. Нож и шинка должны находиться друг от друга на расстоянии толщины первого. Режущий элемент должен поворачиваться на 360º. Для создания осей крепления ножей нужна углеродистая сталь с диаметром 8 мм. Необходимо довести ось до упора посредством диска. Так изготавливают роторные косилки для трактора или для мотоблока своими руками. Переходим к следующей самоделке.

Принципы работы электродвигателя

Подобный двигатель может быть как однофазным, который работает от обычной сети, и трёхфазным, нуждающимся в дополнительном электричестве. Подключая электромотор, нужно всегда помнить о личной безопасности. Для двигателя, работающего на одной фазе, должна быть обязательно установлена защита УЗО, а трёхфазный мотор должен иметь соответствующие конденсаторы.

Для домашней газонокосилки можно использовать также дрель с оборотами до трёх тысяч. Собирая конструкцию, необходимо правильно выбрать мощность сенокосилки к её прокосу. Смонтированная на основе или платформе аккумуляторная или электрическая дрель будет качественно выполнять свои задачи, и трава будет покошена.

Нож для триммера своими руками

Если вам потребуется скосить растения с толстыми или жесткими стеблями, то обычная леска с этой задачей не справится. Поэтому без специального металлического ножа вам не обойтись. Ножи для триммера можно купить в специализированном магазине, а можно сделать самостоятельно, например, из старого диска от циркульной пилы (без напаек). Делается нож следующим образом.

  1. Сначала на диске делается разметка. “Лепестков” можно сделать столько, сколько вы пожелаете, например, два, три, четыре или пять, как в данном описании.
  2. Далее, с помощью болгарки, по разметке делаются 2 радиальных надреза.
  3. После радиальных пропилов необходимо с помощью той же болгарки соединить 2 надреза, сделав продольную канавку достаточной глубины, чтобы можно было отломать вырезанный кусок диска.
  4. Зажмите почти отрезанную часть заготовки в тиски и отломайте ее.
  5. Проделайте эту операцию со всеми “лепестками” будущего ножа. Все неровности можно обточить на абразивном круге.
  6. Когда заготовка будет готова, заточите одну сторону каждого “лепестка” под углом 45°.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
