Турбина на КамАЗ: цена, ремонт, как проверить не снимая, замена, установка на простой двигатель, какие лучше ставить, турбокомпрессор

Детально разбираемся в турбокомпрессоре

Диагностика невозможна без подробного изучения детали. В этом нам поможет снятие турбинного патрубка.

Затем проводим визуальный осмотр крыльев кулера, внутреннего состояния коллектора. При отсутствии масла, очевидной чистоты — деталь исправная. Соответственно, свидетельствовать о поломке будет обратная картина. Большая выработка турбины способствует просачиванию масляных паров во впускной коллектор. Вследствие чего кожух, кулер окажутся промасленными. Ввиду того, что масло все также прорывается во впускной коллектор, можно наблюдать сильное задымление из выхлопов.

Следующими действиями будет легкое пошатывание самого кулера. Присутствие незначительного люфта, примерно в один-два миллиметра — явление допустимое. Вот, если он уж слишком гуляет, такая покупка не принесет ничего хорошего. Если внимательно посмотреть на поверхность стенок турбины и заприметив разрезы от лопастей, значит турбина в плохом состоянии.

Все эти способы диагностики позволяют процентов на девяносто правильно оценить работоспособность турбины. В принципе элемент не сложный, чтобы доставлять существенных проблем. Основным нерабочим моментом может выступать значительная выработка, а именно — плавающий подшипник. В итоге увеличение давления, также и масла будет поедать немерено.

Еще один момент, касающийся изменения геометрии турбины. С помощью дилерского сканера, если таковой имеется, нужно проверить функциональность исполнительных устройств, которые за это отвечают. Для сравнения можно использовать диаграммы изменения силы наддува в диагностируемом автомобиле и любом образце. Если это невозможно, тогда обычным газованием. Из этого будет видно, как движется тяга.

Реже случается заклинивание кулера. Рекомендуется в обязательном порядке проверять лично работоспособность перед покупкой автомобиля. Что в свою очередь избавит от ремонта в дальнейшем и порадует удачным приобретением не один год.

Характеристики Камаз-740

Производство	КАМАЗ-Дизель
Марка двигателя	740
Годы выпуска	1975-н.в.
Материал блока цилиндров	чугун
Тип двигателя	дизельный
Конфигурация	V-образный
Количество цилиндров	8
Клапанов на цилиндр	2
Ход поршня, мм	120 130
Диаметр цилиндра, мм	120
Степень сжатия	16.0 16.8 17.0
Объем двигателя, куб.см	10850 (Евро-0/1/2) 11760
Мощность двигателя, л.с./об.мин	210/2600 220/2600 240/2200 260/2600 260/2200 260/2200 280/1900 290/2200 300/2200 320/2200 360/1900 400/2200 420/1900 440/1900
Крутящий момент, Нм/об.мин	667/1600-1800 667/1600-1800 834/1400 834/1600-1800 932/1400 1079/1300 1177/1300 1216/1400 1177/1400 1275/1400 1569/1200-1400 1570/1400 1864/1300 2060/1250-1350
Экологические нормы	Евро 0-5
Турбокомпрессор	ТКР 700 ТКР 7Н1К
Вес двигателя, кг	750 (740.10) 842 (740.11) 865 (740.30/35) 870 (740.602/70) 885 (740.35/50/60)
Расход топлива, л/100 км (для Камаз-55111)	36.5
Расход масла, % к расходу топлива, до	0.8 (7403) 0.6 (740.10) 0.3 (740.11) 0.2 (740.30/35/37/38/50) 0.1 (740.60) 0.06 (740.70)
Масло в двигатель	5W-30 15W-40
Сколько масла в двигателе, л	28
Замена масла проводится, км	16000
Размеры, мм: — длина — ширина — высота	(740.10) 1150 893 1007
Ресурс двигателя, км — по данным завода — на практике	400 000/800 000/1 000 000 —
Тюнинг, л.с. — потенциал — без потери ресурса	— —
Двигатель устанавливался	КамАЗ-4306, 4310, 43101, 43114, 43115, 43118, 43253 КамАЗ-4326, 4350, 43501, 4925 КамАЗ-5297, 5315, 5320, 53212, 53213, 53215, 53228, 53229 КамАЗ-5325, 5350, 53605, 5410, 54112, 54115, 5415 КамАЗ-5425, 5460, 55102, 5511, 55111 КамАЗ-6350, 63501, 6450, 6460, 65111, 65112, 65115, 65116, 65117 КамАЗ-6520, 65201, 6522, 65221, 65224, 65225, 6540, 6560 Урал-4320, 5323, 5557 ЗИЛ-133 АГМС ГАЗ-5903 ЛиАЗ-5256 НефАЗ-4208, 42111, 5297, 5299, 5633, 6606, АЦ-3,0-40

Как снять турбину?

Чтобы поменять турбину своими руками, предварительно ее надо демонтировать. Процедуру снятия можно выполнить в гаражных условиях.

Что понадобится?

Перед тем, как снять турбину, для выполнения задачи подготовьте:

набор отверток — с крестовым и плоским наконечником, желательно разной длины;
набор гаечных ключей;
ключи трещотка на 1/2 и 1/4, желательно с удлинителями;
жидкость WD-40.

Алгоритм действий

Если автомобилю больше пяти лет, за день до процедуры демонтажа все крепежные гайки и болты рекомендуется обработать средством WD-40.

Речь идет об элементах крепления турбины к коллектору. Это позволит облегчить процедуру демонтажа.

Процесс снятия выполняется так:

Отключается электросеть машины. Для этого в моторной отсеке от АКБ отсоединяются клеммы.
Для выполнения работ надо обеспечить свободный доступ к агрегату. Турбина располагается между двумя коллекторами — выпускным и впускным. Если машина заднеприводная, то агрегат установлен справа от мотора. Если автомобиль оборудован передним приводом, то искать турбину надо слева от силового агрегата.
Производится демонтаж всех компонентов и узлов, которые могут мешать снятию турбины. Здесь надо ориентироваться на конструктивные особенности ДВС. Демонтажу могут мешать генераторное устройство, батарея либо резервуар системы обмыва лобового стекла. Производится снятие креплений и демонтаж этих элементов.
Турбины современных автомобилей оборудуются множеством контроллеров. Речь идет о датчике контроля температура газов, контроллере давления, исправности агрегата и т. д. Перед демонтажем агрегата надо произвести отключение этих устройств от бортовой сети, сняв разъемы. Если этого не сделать, можно повредить проводку.
Выполняется отсоединение патрубков охладительной системы, а также магистралей системы смазки картриджа турбины. При отключении рекомендуется промаркировать шланги, чтобы не перепутать их при дальнейшем монтаже. Надо произвести демонтаж или отключить магистраль слива моторной жидкости из полости картриджа в картер силового агрегата.
Следующим этапом будет демонтаж турбокомпрессорного агрегата. Он может фиксироваться на аппайпе, даунпайпе либо блоке силового агрегата. Сначала выполняется демонтаж участка магистрали, которая идет на выхлопную трубу. При выполнении задачи нельзя потерять уплотнительные элементы и гайки.
Затем выполняется отсоединение верхней магистрали, она демонтируется немного проще. По этому шлангу сжатый воздушный поток подается на силовой агрегат, поэтому температуры в этой магистрали ниже. В результате состояние болтовых соединений лучше.
Если турбина фиксируется на блоке, то надо открутить и это крепление. После этого агрегат отсоединяется от коллекторного узла и демонтируется.

Канал Ремонт своими руками Audi Q7, A6, VW рассказал о демонтаже турбины на примере автомобилей Ауди и Фольксваген.

Неисправности автомобильной турбины.

Автомобильный турбокомпрессор, несмотря на обещанную производителем долговечность (10 лет) и износостойкость, всё-таки дает сбой, барахлит и ломается. Поэтому приходится время от времени устранять неисправности турбины как дизельного так и бензинового двигателя

А чтобы вовремя выявить признаки неисправности нужно всегда обращать внимание на нестандартное поведение автомобиля.Турбина вышла из строя, если

есть ощущение, что пропала тяга (снизилась мощность);
при разгоне авто из выхлопной трубы валит дым синего , черного, белого цвета ;
при работающем двигателе слышны свист ,шум ,скрежет ;
резко увеличился расход или естьутечка масла ;
часто падает давление воздуха и масла.

Если появляются такие симптомы, то в этих случаях нужна тщательная проверка турбины на дизеле.

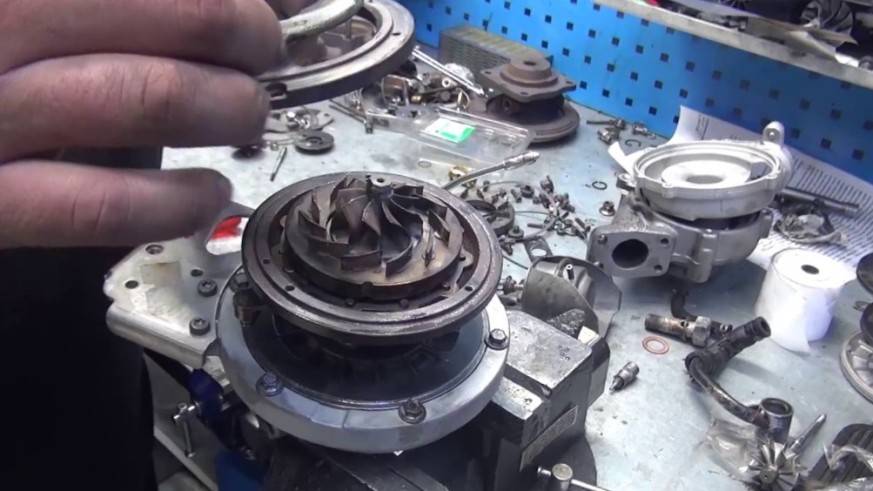

Ремонт

Самостоятельный ремонт турбин КамАЗ возможен при наличии запасных частей. В большинстве случаев из строя выходят крыльчатки и подшипники. Восстановить, а тем более отбалансировать вал агрегата в условиях гаража без специальных станков невозможно. В таком случае отремонтировать турбину можно только в специализированной мастерской.

Ремонт турбоагрегата предполагает:

разборку;
определение поврежденного элемента или узла;
замену деталей на работоспособные;
балансировку вала с крыльчатками;
сборку агрегата;
повторную балансировку собранной турбины.

Качественно устранить неисправность без замены дефектных элементов невозможно. Опыт эксплуатации показывает, что поломка, устраненная в условиях гаража, в скором времени напомнит о себе, только с более тяжелыми последствиями.

В большинстве случаев дефекты турбины связаны с выходом из строя радиально-упорного подшипника.

Это может произойти как из-за несоблюдения правил эксплуатации двигателей с турбонаддувом (остановка двигателя без работы на холостом ходу), так и из-за неисправности в системе смазки.

При плохой работе фильтров и наличии в масле посторонних примесей уменьшается зазор между маслосбрасывающим экраном и диском уплотнения, что приводит к ухудшению циркуляции жидкости в системе. Это влечет за собой срыв масляного клина и, как следствие, — выплавление подшипника. Поэтому при демонтаже турбины обязательно проверяется система смазки турбокомпрессора.

Диагностика, причины неисправностей

На то, что с турбокомпрессором могут быть проблемы, указывают некоторые признаки, как прямые, так и косвенные. Они дают о себе знать во время работы мотора:

Выхлопной дым становится синеватым, сизым или даже черным.
При движении под нагрузкой, силовой агрегат в разных режимах работает слишком шумно.
Двигатель сильно греется.
Удельный расход ДТ и моторного масла больше нормы.
Движок плохо тянет, ухудшается динамика.

При этом, надо отметить, что перечисленные выше признаки не говорят о том, что «виновата» именно турбина. Неполадки могут быть и в другом месте. Тем не менее, турбокомпрессор в данном случае нельзя исключать из списка «подозреваемых». Это кстати, еще одна причина для того, чтобы не ехать сразу на СТО, а сначала самому разобраться, хорошо ли работает крыльчатка. Проверить турбину своими силами, без ее снятия, можно разными способами.

Диагностика турбокомпрессора начинается с проверки качества моторного дизельного масла, а также его уровня. Кроме того, надо убедиться, что в турбину не попали сторонние предметы.

После этого, следует посмотреть на выхлопные газы – какого они цвета. Если черного, и мощность движка падает, то смесь переобогащенная. На впуске могут быть неисправности, из-за чего в цилиндры поступает меньше, чем надо воздуха. Утечки на выпуске также приводят к тому, что тяга дизеля понижается.

Для проверки давления наддува турбины дизельного двигателя грузовика заводят силовой агрегат. Потом необходимо послушать, как работает турбинка. Крыльчатка компрессора не должна издавать скрипящие или свистящие звуки. Также не должно слышаться шипение воздуха, проходящего через неплотные соединения. Следует проверить герметичность стыков на патрубках, по которым подается воздух. Здесь не допускаются никакие повреждения. Кроме того, необходимо проверить воздушный фильтр. Загрязнения снижают его способность пропускать воздух, из-за чего последний подается в цилиндры в недостаточном количестве.

Допустимый люфт для осевого смещения турбинного вала равен 0,05 мм. Такую выработку обнаружить без приборов практически невозможно. Зато радиальное смещение может быть до 1 миллиметра. Это уже чувствуется. Если, во время контроля крыльчатки, обнаружены значительные отклонения от приведенных данных, то можно утверждать, что компрессор сильно изношен.

Если выхлоп дизеля сизый или белый, значит, масло попадает в цилиндры, с последующим его сгоранием. Такая неисправность, кроме других причин, может случиться еще и из-за неполадок в турбокомпрессоре. Увеличенный расход масла (на каждую тысячу пробега – около 1 литра) тоже говорит о той же проблеме.

В таком случае, надо осмотреть воздухофильтр и турбинный ротор. Если фильтр забит грязью, то воздуха через него проходит меньше, чем необходимо. Значит, между кассетой с подшипниками и корпусом крыльчатки возникает большая разность давлений. Вследствие чего, в корпус компрессора начинает протекать масло из кассеты. Если же все в порядке, тогда следует проверить сливной маслопровод. В нем не должно быть трещин, загибов и прочих неприятных «сюрпризов».

У подъема давления бывает и другая причина. Это происходит, если газы из камеры сгорания проникают в картер. Подобное явление мешает нормальному сливу турбинного масла. Такая поломка может быть из-за перебоев в работе вентиляционной системы картера. Силовой агрегат будет сапунить. Если турбинка исправна, то во впускном и выпускном коллекторах движка признаков попадания масла в большом количестве быть не должно.

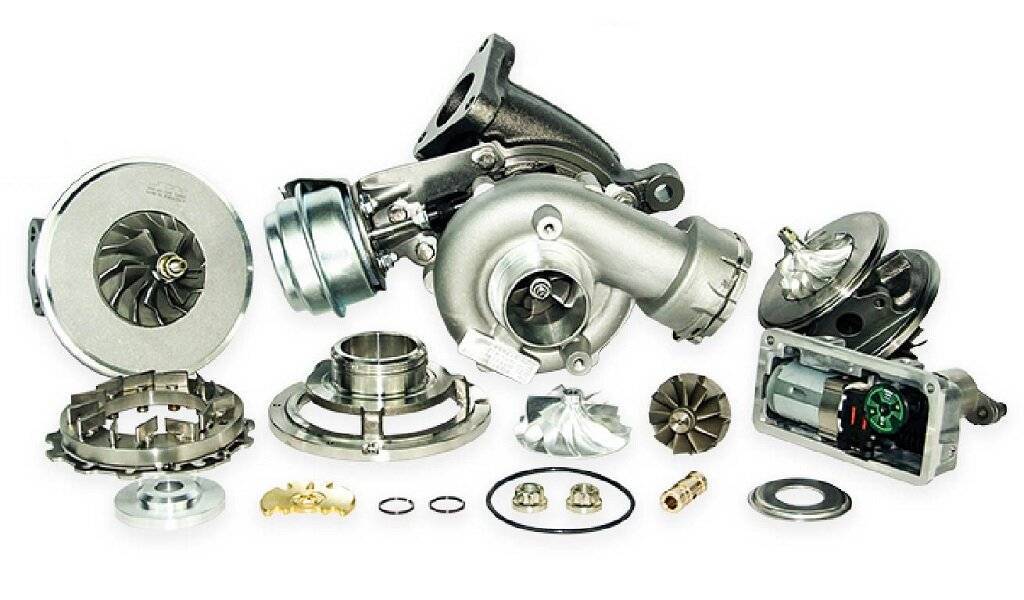

Устройство

Турбокомпрессоры КамАЗ имеют простую конструкцию. По сути, в этом приспособлении взаимодействуют два элемента (компрессор центробежного типа и газовая турбина). Первая комплектующая часть состоит из таких деталей

остова в виде улитки;
колеса с рабочими лопатками специфической конфигурации;
отверстия, через которое воздух поступает, подаваясь посредством диффузора во впускной коллектор мотора.

Газовая турбина имеет аналогичное строение, только вместо воздуха, в нее подаются отработанные газы, которые выводятся в систему выхлопа.

Колеса обоих элементов соединяются при помощи центрального корпуса, а крутящая сила передается посредством валика. Следовательно, энергия для работы агрегата продуцируется из отработанных газов.

1 – подшипник; 2 – экранная часть; 3 – корпус; 4 – диффузор; 5 – кольцо уплотнения; 6 – гайка; 7 – отражатель масляный; 8 – компрессорное колесо; 9 – экран маслосброса; 10 – заслонка; 11 – остов подшипников; 12 – крепеж; 13 – переходник; 14 – прокладка; 15 – турбинный экран; 16 – колесо; 17 – корпус; 18 – уплотнитель.

Частые ошибки

Проводя ремонт турбины своими руками, многие пользователи допускают характерную ошибку, которая связана с непониманием демпфера, эффект которого предусмотрен в конструкции подшипникового узла. Демпфирование требуется по причине особенностей работы силового агрегата. Отработанные газы подаются в выпускной коллектор, а затем на рабочее турбинное колесо в дозировке, которую определяет размер открытия выпускных клапанов мотора. В связи с этим поток имеет импульсный характер.

Чтобы компенсировать ударное воздействие в случае постоянной подачи, появилась бы необходимость придания ротору большей жесткости. Это, в свою очередь, привело бы к увеличению габаритов и массы всего агрегата. Стабилизировать ситуацию позволяют подшипники скольжения и втулки плавающего типа. Между ними и корпусом имеется определенный зазор, служащий для образования масляной пленки, как между ротором и втулкой. Элемент вращается примерно вдвое медленнее ротора, две масляные прослойки успешно нивелируют импульсное воздействие выхлопных газов на турбинный ротор.

При ремонте дизельной турбины своими руками ошибочно может диагностироваться завышенный люфт между корпусной частью и втулкой. Некоторые «умельцы», принимая это за дефект, вытачивают увеличенные бронзовые втулки, которые монтируются с усиленным натягом. Такая ошибка приводит к негативным последствиям. Турбокомпрессор начинает работать с максимальным усилием, а отсутствие дополнительной камеры с масляной пленкой приводит к уменьшению демпферного эффекта и повышенному износу подшипников. В некоторых случаях это чревато деформацией вала ротора.

В завершение необходимо отметить, что турбина может потребовать балансировки. Этот процесс проводится в два этапа, на разных стендах и требует участия специалистов. Самостоятельно произвести починку турбины реально, но процесс требует определенных навыков и внимания. По возможности, для реанимации узла обращайтесь в специализированные мастерские.

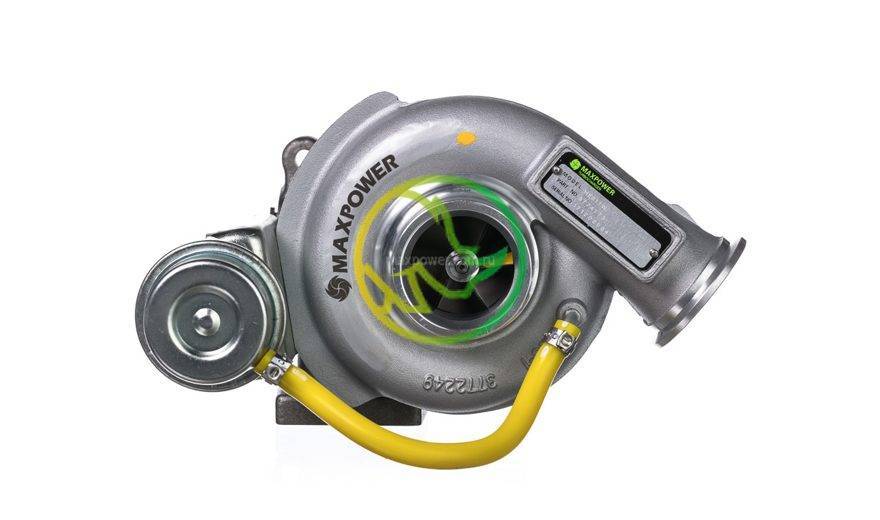

Какие турбины ставят на КамАЗ

Сегодня самой распространенной является турбина КамАЗ Евро-2. Ею оснащаются 4 марки двигателей:

740.31-240;
740.30-260;
740.50-360;
740.51-320.

Компрессоры выпускают 3 российских предприятия. Объединение «КамАЗ» и ОАО «Турботехника» производят турбоагрегаты ТКР-7. Характеристики изделия, выполненного по двухконсольной схеме, позволяют применять их и на моторах «Евро-1». Белорусское предприятие в городе Борисов изготавливает аналог турбины ТКР-7. Немецкий концерн Borg Warner Turbo Systems выпускает изделия высокого качества — с более высокими характеристиками, чем российские и белорусские.

Автомобили, оснащенные силовыми агрегатами Cummis, комплектуются своими компрессорами. Необходимо знать, что кроме этих двигателей, остальные оснащаются парными турбинами: правого и левого исполнения. КамАЗы Евро-3 чаще всего комплектуются агрегатами немецкой торговой марки Schwitzer.

Для двигателей Евро-1 подойдут турбокомпрессоры CZ, производитель – компания из Чехии, лицензированная немецким Schwitzer. Этот турбокомпрессор применим к двигателям 740.11 и 740.13 и может быть заменен на произведенный в России ТКР-7Н-1.

Ознакомиться с ценами и подробными техническими характеристиками можно в каталогах на сайтах компаний, занимающихся продажей турбокомпрессоров от разных производителей.

Как установить

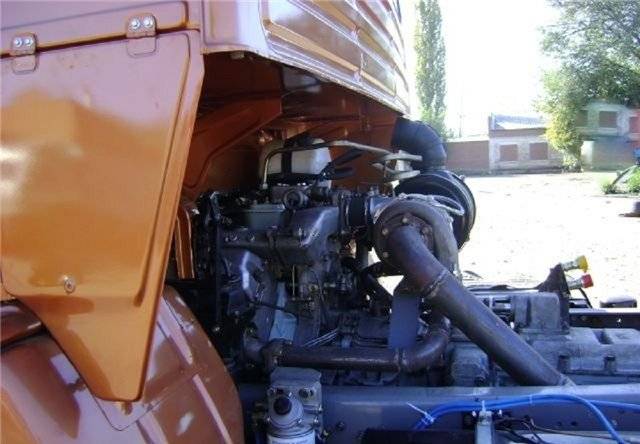

Некоторые владельцы грузовиков с нетурбированными двигателями самостоятельно монтируют агрегаты для повышения мощности мотора. Установка турбины на простой КамАЗ связана с изготовлением фундамента, т.к. такого места конструкцией не предусмотрено. Чаще всего ставят один агрегат на оба блока. В большинстве случаев используют турбокомпрессоры чешского или немецкого производства.

Специалисты считают, что перед тем, как поставить турбокомпрессор на КамАЗ-740 (простой), необходимо поменять коленвал и поршневую группу на усиленные. В противном случае возникнут проблемы с двигателем, и тогда предстоит замена большего количества деталей.

Устанавливают такие агрегаты и на турбированных двигателях: один вместо двух. Это и дешевле, и вероятность выхода из строя уменьшается вдвое. Такую установку можно провести как самостоятельно, так и обратиться в сервис. На специализированном предприятии не только профессионально выполнят работы, но и дадут гарантию на их проведение. Многие автовладельцы считают, что гораздо проще установить двигатель подходящей мощности, чем приспосабливать к нему турбину, а настройки проводить методом проб и ошибок.

Прежде, чем монтировать, нужно снять транспортные заглушки и залить 20-30 грамм моторного масла. После этого необходимо проверить как вращается ротор.

Установить турбокомпрессор можно своими руками:

Произвести монтаж «улиток» непосредственно на двигатель (схема установки для каждой модели индивидуальна, подробно описана в руководстве по эксплуатации)
После того, как турбокомпрессор установлен на двигатель необходимо подключить его к различным системам
Подключить выхлопной коллектор: важно, чтобы в него не попали мелкие детали и мусор, иначе может заклинить ротор
Подключить выхлопную трубу
Установить воздуховод
Обеспечить подачу масла

При монтаже понадобятся различные герметизирующие материалы (уплотнители), штуцеры, болты, гайки, шайбы, хомуты, трубки (могут идти в комплекте). На сайтах магазинов запчастей можно найти каталоги, в которых описаны все детали, необходимые для установки конкретной модели турбокомпрессора.

Для подключения выхлопного коллектора необходим сварочный аппарат.

Как проверить

Неисправность турбокомпрессора характеризуется наличием одного или нескольких отличительных признаков:

повышенный расход масла;
нехарактерный звук работающего агрегата;
падение мощности силовой установки;
появление из выхлопной трубы сизого или синего дыма.

Проверить турбину можно, не демонтируя ее со штатного места. Первичная диагностика работоспособности агрегата включает в себя:

осмотр рабочих лопаток турбины и компрессора;
проверку состояния патрубков;
контроль наличия осевого и радиального люфта.

Для проверки состояния лопаток необходимо отсоединить выхлопной патрубок турбины и напорный — компрессора. Попадание в рабочие полости даже небольших твердых частиц приводит к образованию задиров и сколов на теле лопаток. При больших скоростях вращения (70-90 тыс. об/мин) это приводит к разбалансировке турбоагрегата, появлению неравномерной нагрузки на подшипники, вибрации и, как следствие, — падению оборотов. Сбои в работе турбины ухудшают параметры наддува и уменьшают тягу двигателя.

Патрубки не должны иметь следов масла. В отдельных случаях может наблюдаться масляное отпотевание на выходе из компрессора, однако при этом напорный патрубок остается сухим. Замасленные патрубки и повышенный расход масла могут обуславливаться как неисправностями турбины, так и двигателя. Правильное определение места дефекта позволит принять верное решение по его устранению.

Наличие люфта в радиальном и осевом направлениях чреват задеванием лопаток о стенки улитки. Это может привести к полному разрушению агрегата. Сдвиг ротора в осевом направлении недопустим. Возможен люфт в диаметральной плоскости не более 1 мм. Если же перемещение ротора больше нормы, то турбоагрегат необходимо демонтировать для ремонта или замены.

Если по результатам диагностики неисправность обнаружить не удалось, то необходимо проверить герметичность выхлопного тракта для турбины и напорного — для компрессора. Падение мощности автомобиля может быть обусловлено плохой регулировкой или неисправностью топливной аппаратуры. Большое влияние на параметры наддува оказывает состояние воздушного фильтра.
