Устройство и принцип работы современных экскаваторов

Устройство

Стандартно в гидравлическую систему трактора входит:

  • гидронасос с системой включения и приводом, отвечающий за создание и поддержание давления масла;
  • масляный бак;
  • фильтр, защищающий внутренности системы от загрязнений;
  • комплекс трубопроводов;
  • гидрораспределитель, который обеспечивает поступление масла к конечному механизму (силовому цилиндру или гидродвигателю для прицепного оборудования). Гидроцилиндр способен также включать холостой ход или уменьшать давление масла при перегрузках;
  • гидроцилиндр, работающий на опускание и поднятие навесного оборудования;
  • гидродвигатель, соединенный с колесами;
  • запорные муфты;
  • охладители;
  • позиционно-силовые регуляторы.

Области применения и работоспособность

Роторный траншейный экскаватор востребован в строительстве газопроводов, канализационных и коллекторных коммуникаций, при прокладке подземных систем связи на километровые расстояния, при рытье неглубоких котлованов. Им удобно проводить выемку земли на раскопках или масштабных ремонтных, при спасательных операциях.

Открытый песчаный или глиняный карьер и роторный экскаватор не мыслятся по отдельности. Машина способна добывать и отгружать сыпучие вещества высоты до 25 м и на 5 метровой глубине. Используются они и при прямой разработке угольных забоев, когда надо вскрыть почвенный пласт, отгрузить готовую продукцию или отвалить породу.

Главная общая особенность всех экскаваторов данного типа — возможность бесперебойного круглосуточного эксплуатирования с высокими показателями производительности, применение в труднодоступной местности. Климатические условия, повышение или понижение температурного режима не влияют на качество. Подобный цикл выгоден при добыче рудных ископаемых, природных строительных материалов. Экономятся финансы, благодаря конструкции ковшей минимизируются потери во время погрузки.

Экскаваторы на автомобильном шасси:

Базой одноковшовых экскаваторов на автомобильном шасси служит грузовой автомобиль повышенной проходимостью, обладающий возможностью беспрепятственно двигаться по любым видам дорог или при их отсутствии (по бездорожью). Грузовики способны в короткие сроки передвигаться на значительные расстояния.

Область применения такого экскаватора: как правило, на землеройные работы среднего масштаба (очистка водоемов, каналов, строительство и ремонт дорожного покрытия, автомобильных трасс и пр.), а при смене рабочего оборудования (с ковша на другое) – также строительные и строительно-монтажные работы, складирование, доставка и перемещение грузов.

Основным рабочим оборудованием в большинстве случаев выступает обратная лопата с ковшом объемом от 0,04 до 1,5 м3. Реже встречаются модели, где имеется переход от прямой к обратной лопате за счет наличия поворотного ковша и телескопической стрелы. Некоторые модели могут комплектоваться сменным рабочим оборудованием: грейфером, грузовыми вилами, крюком, гидравлическим молотом.

В качестве движителя машины могут выступать моторы:

  • непосредственно автомобиля-базы;
  • отдельные моторы, установленные на поворотной платформе.

Регулирование гидроцилиндров экскаватора

Регулирование гидроцилиндров надо проводить каждый раз, когда оператор меняет рабочее навесное оборудование, которое представлено такими видами:

  • рычажно-шарнирное;
  • телескопическое.

Чтобы удерживать рычажно-шарнирное устройство, применяют гидравлические цилиндры, позволяющие менять угол наклона стрелы, передвигать ковш. Телескопическое оборудование работает по принципу выдвижения или втягивания стрелы.

На машинах рычажно-шарнирного типа применяются ковши обратной и прямой лопаты, грейферный захват, погрузчик, на который можно поставить ковш требуемой емкости.

Среди особенностей рычажно-шарнирного оборудования отмечают:

  • Объем ковша 0,5-4 м³, что помогает проводить земляные работы разного уровня сложности.
  • Отлично помогают при монтаже, планировании или погрузке.
  • Созданы на основе специальных конструктивных схем, обладающих унифицированными агрегатами и узлами.
  • Передвигаются на гусеничном ходу или же пневмоколесах.
  • На поворотной платформе находится силовая установка, гидропривод, кабина водителя и навесное оборудование.
  • Навесное оборудование запускается при помощи силовых гидроцилиндров, поворот платформы и движение агрегата выполняется под управлением гидромоторов.

Описание гидравлического экскаватора

Подобная конструкция специально создана для гидравлических экскаваторов, которые широко применяют в следующих сферах:

  1. В горной промышленности, когда надо провести добычу полезных ископаемых, поднять грунт из ям и канав, погрузить его. Обычно в паре с гидравлическим экскаватором применяют автомобильный, конвейерный и железнодорожный транспорт, в него грузят горные или земляные породы.
  2. При проведении земляных работ, направленных на добычу горных пород.
  3. При разрыхлении грунтов, которые замерзли. Даже если земля промерзла до -40ºС, гидравлическая система экскаватора отлично справится с грунтом, при работах по добыче пород или рытью карьеров.

Гидравлические экскаваторы начали активно применяться с 1950-х гг. Машины умели поворачиваться вполоборота, были оборудованы обратной лопатой в качестве навесного оборудования. Позже стали выпускать полноповоротные экскаваторы, которые работали на гидравлике. Техника неоднократно доказывала свою функциональность, поэтому ее стали выпускать различные фирмы, например, Hyundai, Mitsubishi, Suzuki, Hitachi, Komatsu, Terex (Orenstein & Koppel), Liebherr, Caterpillar, Volvo CE, New Holland, Doosan (Daewoo), Ковровский, Тверской (Калининский) и Воронежский экскаваторные заводы.

Рассмотрим навесное оборудование для гидравлического экскаватора.

Гидравлическая схема экскаватора основывается на работе гидро- или электродвигателей (значительно реже), которые помогают передавать сигнал на системы вращения, вызывающие движение внутренней гидравлики и платформы. Исходным источником энергии для гидропривода выступают электрические двигатели или современные дизельные установки. Устройство гидравлических экскаваторов позволяет применять самое различное навесное оборудование.

Производятся машины, которые имеют прямые и обратные ковши. Они могут быть оборудованы фронтально опрокидывающимися или челюстными ковшами. Последние позволяют значительно сократить время работы экскаватора на участке.

Принцип работы экскаватора

Техника, оснащенная одним ковшом, выполняет работу циклично, из-за этого деятельность осуществляется прерывисто. При этом обеспечивается универсальность машины, экскаватор может применяться для погрузочных и разгрузочных работ. Установленный на экскаваторах цилиндр стрелы может работать от гидравлики, а также переключаться в плавающий режим, позволяющий нагружать ковш весом оборудования. Активация плавающего режима выполняется машинистом по необходимости путем нажатия на педаль.

Схема работы экскаватора выглядит следующим образом:

  • на первом этапе рабочего хода происходит забор грунта из траншеи в ковш;
  • после этого платформа поворачивается вокруг вертикальной оси, перенося грунт к месту отвала;
  • затем выполняется обратный ход и цикл начинается заново.

Принцип работы экскаватора с непрерывным действием основан на движении нескольких ковшей, которые автоматически отбрасывают грунт в сторону, формируя отвал. Рабочие элементы установлены на ротор или цепь. Цепные экскаваторы используют навесной или полуприцепный рабочий орган. Привод цепной звездочки выполняется механическим или гидравлическим способом. Глубина копания и усилие создаются при помощи гидравлического механизма. Выкопанный грунт подается на конвейерную ленту, которая отводит его в сторону.

Дополнительно на экскаваторе установлен бульдозерный нож, управляемый гидравлическим цилиндром. Нож применяется для разравнивания рабочей площадки.

Принцип работы экскаватора

Техника, оснащенная одним ковшом, выполняет работу циклично, из-за этого деятельность осуществляется прерывисто. При этом обеспечивается универсальность машины, экскаватор может применяться для погрузочных и разгрузочных работ. Установленный на экскаваторах цилиндр стрелы может работать от гидравлики, а также переключаться в плавающий режим, позволяющий нагружать ковш весом оборудования. Активация плавающего режима выполняется машинистом по необходимости путем нажатия на педаль.

Схема работы экскаватора выглядит следующим образом:

  • на первом этапе рабочего хода происходит забор грунта из траншеи в ковш;
  • после этого платформа поворачивается вокруг вертикальной оси, перенося грунт к месту отвала;
  • затем выполняется обратный ход и цикл начинается заново.

Принцип работы экскаватора с непрерывным действием основан на движении нескольких ковшей, которые автоматически отбрасывают грунт в сторону, формируя отвал. Рабочие элементы установлены на ротор или цепь. Цепные экскаваторы используют навесной или полуприцепный рабочий орган. Привод цепной звездочки выполняется механическим или гидравлическим способом. Глубина копания и усилие создаются при помощи гидравлического механизма. Выкопанный грунт подается на конвейерную ленту, которая отводит его в сторону.

Дополнительно на экскаваторе установлен бульдозерный нож, управляемый гидравлическим цилиндром. Нож применяется для разравнивания рабочей площадки.

Минимум ремонта

Если поставить перед собой задачу отыскать оборудование максимально простое в использовании и ремонте, то в получившийся список обязательно войдет гусеничный экскаватор. Характеристики этой техники, заложенные в процессе ее производства, обеспечивают минимальную потребность в обслуживании и ремонтных работах. Простои машин практически равны нулю, что благоприятно отражается на такой характеристике, как производительность гусеничного экскаватора. Цена на модели разных производителей и мощности может отличаться в разы. Сегодняшний рынок предлагает множество вариантов.

Производителей такой техники в мире довольно много. Компании постоянно работают над совершенствованием своего оборудования, улучшая управляемость и повышая производительность гусеничного экскаватора.

Как управлять экскаватором

Строительные машины представляют собой сложные механизмы, управлять которыми не так легко. Поэтому перед тем, как работать с подобной техникой, нужно получить соответствующие разрешения.

Сегодня все чаще для упрощения эксплуатации этих конструкций используют промышленные джойстики российского производства. Данные механизмы упрощают работу со всеми элементами устройства в несколько раз.

Начальный этап

Экскаватор относят к специальной технике, которая оснащена ковшом. Применяют его на карьерах или стройке для погрузки или выравнивания почв. Начинать работу с подобным механизмом следует с выполнения нескольких последовательных шагов:

Изначально водителю нужно ознакомиться с основным принципом работы всей системы

Важно определить, какой рычаг за что отвечает. Старайтесь не пропустить любых деталей. Перед тем, как садиться в машину, нужно проверить ее состояние

Обязательно осмотрите экскаватор снаружи, чтобы выявить любые повреждения или дефекты. Завершается подготовительный этап изучением инструкции. Это позволит вам понять алгоритм работы всей системы. Старайтесь сразу запоминать, какой рычаг за что отвечает

Перед тем, как садиться в машину, нужно проверить ее состояние. Обязательно осмотрите экскаватор снаружи, чтобы выявить любые повреждения или дефекты. Завершается подготовительный этап изучением инструкции. Это позволит вам понять алгоритм работы всей системы. Старайтесь сразу запоминать, какой рычаг за что отвечает.

Начинаем движение

Управление экскаватором это сложная процедура, поэтому научиться ездить не получиться сразу. Чтобы добиться качественных показателей, следует руководствоваться такими правилами:

  1. Если вы впервые работаете на экскаваторе, сначала нужно сесть за руль и научиться запускать двигатель. Эти операции производятся только при опущенных на землю рабочих органах.
  2. После получения предыдущих навыков, можно приступать к езде. Процесс управления зависит от типа экскаватора. Так, к примеру, гусеничные механизмы управляются системой рычагов, отвечающих за движение и повороты.
  3. На следующем этапе можно приступать к работе с внешними органами. Начинается процедура с поднятия ковша, а также перемещения его в пространстве. Управление этим механизмом в современных системах производиться с помощью джойстика. Старые же модели оснащаются несколькими рычагами, которые и нужно тщательно изучить, чтобы работать с этой системой.
  4. Завершающим этапом обучения является работа с почвой. Для выполнения подобных операций экскаватор устанавливается на специальные опоры. Хотя в некоторых моделях это не обязательно.

Что такое финишное плазменное упрочнение http://euroelectrica.ru/chto-takoe-finishnoe-plazmennoe-uprochnenie/.

Интересное по теме: Монтаж пожарных извещателей

Советы в статье «Как рассчитать металлопрокат?» здесь.

Чтобы научиться неплохо управлять экскаватором, следует потратить много времени. Оптимальным вариантом будет посещение специальных курсов, что позволит вам получить и права на эту технику.

Гусеничные экскаваторы:

Гусеничные одноковшовые экскаваторы оснащены специализированным шасси, включающим в конструкцию гусеничный движитель.

Гусеничные экскаваторы производятся исключительно с полным поворотом.

Их отличительные черты: повышенная проходимость и малое удельное давление на поверхность при достаточно большом весе техники. Они подходят для разработки торфа, выполнению задач на переувлажненных грунтах.

Гусеничные экскаваторы имеют низкую скорость движения, которая не превышает 15 км/ч, поэтому к месту работ их доставляют тягачами или на специальных прицепах.

К преимуществам гусеничных экскаваторов относят широкую конфигурацию ковша – их объемы варьируются от совсем малых (0,04 м3) до огромных (26 м3).

Перечень рабочего оборудования такого экскаватора довольно широк: прямая лопата, обратная лопата, драглайн (одноковшовый экскаватор с канатно-блочным оборудованием), грейфер, челюстной захват, гидравлический молот для рыхления грунта.

Основные выполняемые работы гусеничного экскаватора аналогичны пневмоколесному экскаватору:

  • землеройные работы среднего и крупного масштаба (разработка котлованов и траншей, рыхление грунта и пр.);
  • планировочные работы среднего масштаба;
  • строительные и строительно-монтажные работы;
  • складирование материалов;
  • доставка и перемещение грузов.

Гусеничные экскаваторы используются преимущественно в добывающей отрасли и в строительстве.

Как устроен гусеничный экскаватор?

Сегодня гусеничные экскаваторы можно отнести к числу наиболее востребованных машин в мире. Высокая популярность объясняется просто: ими легко управлять, они обладают высокими показателями мощности, комплектуются экономичными силовыми установками, обеспечивают прекрасную обзорность для оператора, имеют комфортную панель управления и высокие параметры производительности.

Технические характеристики гусеничных экскаваторов позволяют применять их в самых сложных условиях, в экстремальном климате, на местности с разным рельефом. Управление гусеничным экскаватором освоить довольно легко. Современные модели таких машин обладают всеми возможностями, чтобы оператор мог без особых усилий и долгой подготовки выполнять разные виды работ.

Грузоподъемность и мощность

Диапазон мощности всех экскаваторов погрузчиков находится в диапазоне 47-81 кВт, что в лошадиных силах будет составлять от 65 до 110 л. с. На грузоподъемность имеет влияние не только мощность, но и другие характеристики. Все виды экскаваторов-погрузчиков можно разделить по размеру и весу на легкие, средние, тяжелые и большегрузные.

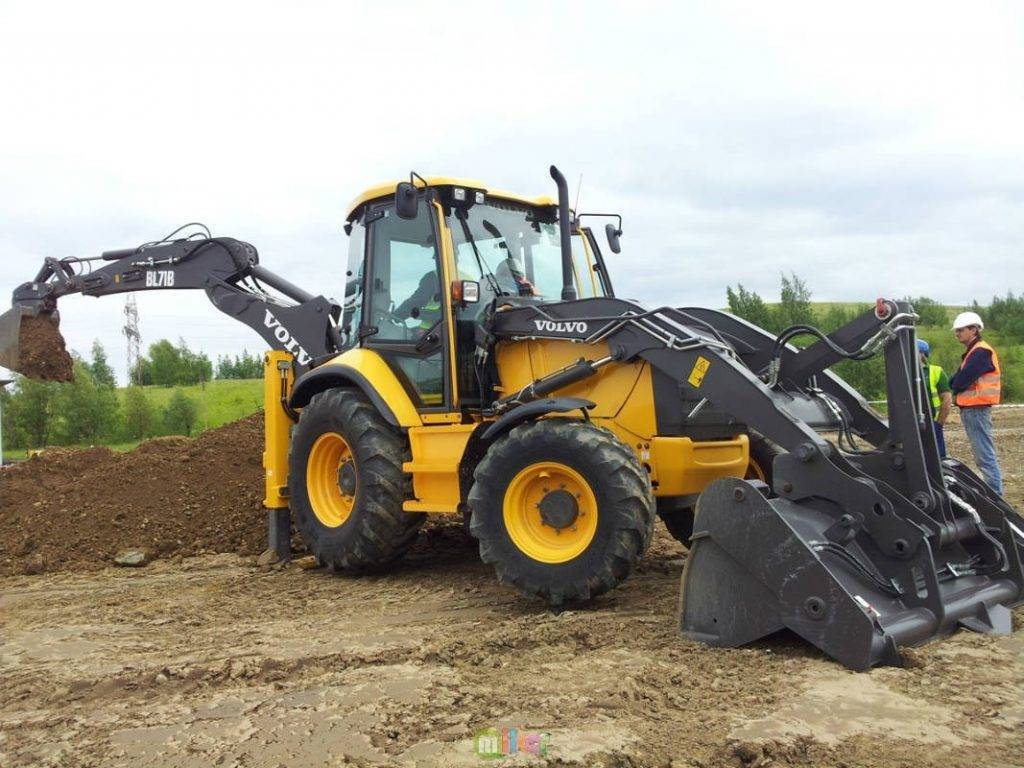

Малогабаритные (еще их называют легкими) экскаваторы имеют очень малый вес, который составляет от 500 килограмм до 2 тонн. Данный вид техники используется в условиях ограничения пространства. Это могут быть узкие проулки и любые места, куда более крупная техника не сможет либо заехать, либо работать.

Вес средних экскаваторов-погрузчиков находится в диапазоне 2-4 тонн, а больших – 4-10 т. Оба вида активно используются на строительных площадках, во время проведения дорожных работ, для рытья траншей под коммуникации.

Основная область применения большегрузных экскаваторов (их вес более 10 тонн) – это большие карьеры и стройплощадки с большими земляными работами.

Особенности и технические характеристики экскаваторов драглайн

Главной особенностью «Драглайна», отличающей его от другой спецтехники, является наличие большого количества одновременно установленного оборудования, управляемого системой сложной канатной связи.

Экскаваторы Драглайн имеют следующие технические возможности и особенности:

  • Длина стрелы может быть до 100 метров;
  • Вместимость ковша («арочного» или типа «ведро»)– от 20-ти до 168-и м3;
  • Лёгкая решетчатая стрела дает наибольшую грузоподъёмность и высоту выгрузки,
  • Ковш закрепляется на гибкой подвеске, что обеспечивает максимальный радиус захвата и наибольшую глубину копания;
  • Стрела и ковш управляются посредством тросового механизма с одновременным либо переменным действием тяговых и подъёмных канатов и цепей, что позволяет работать даже в труднодоступных местах, но требует от оператора большого опыта;
  • Перемещение ковша к месту забора грунта происходит маятниковым способом;
  • Общий вес экскаватора обычно очень велик и для самых крупных машин может достигать более 8000 тонн.

Фото экскаватора драглайна

Для забора грунта ковш сначала раскачивается на цепях, затем быстро перемещается к месту разработки и погружается в породу под собственным весом. Далее начинается работа подъёмного и тягового канатов для подрезки грунта и перемещения его к месту отвала. Если приходится работать со слишком твёрдыми или мёрзлыми породами, то перед погружением ковша их сначала размягчают клиновым разрыхлителем.

ВНИМАНИЕ! Гибкая подвеска не может дать точности ни при копании, ни при погрузке содержимого ковша. Поэтому обычно эвакуация отработанного Драглайном грунта происходит не в транспортные средства, а в отвал, откуда он забирается погрузчиками. Экскаваторы Драглайны ценятся за масштабность выполняемых ими работ и за возможность забора и доставки грунта на большую глубину, где работа другой техники сверху невозможна, а со спуском на дно карьера достаточно проблематична

Экскаваторы Драглайны ценятся за масштабность выполняемых ими работ и за возможность забора и доставки грунта на большую глубину, где работа другой техники сверху невозможна, а со спуском на дно карьера достаточно проблематична.

Устройство и виды гидроцилиндров


Гидроцилиндр, или гидравлический цилиндр — это движущий механизм. По принципу действия он аналогичен пневматическим моделям. Разница состоит в том, что в пневмоагрегате основной силой, приводящей в действие механизм, служит газ, а в гидравлической — вода, масло или другая жидкость.

В процессе эксплуатации устройство совершает возвратно-поступательные движения. Принцип действия заключается в изменении давления рабочей жидкости, находящейся в полости цилиндра. Для совершения поступательного движения она нагнетается, а возвратный ход обеспечивает пружина, срабатывающая при максимальном давлении.

Виды гидроцилиндров экскаватора

По конструкции различают односторонние и двусторонние гидроцилиндры. Первые могут работать только в одном направлении, а жидкость в них преодолевает механическое сопротивление пружины. Второй тип создан для работы в обоих направлениях, а возвратная сила пружины минимальна.

По принципу действия гидравлические цилиндры бывают плунжерными, поршневыми, шарнирными и пр. Отдельная категория — телескопические гидроцилиндры. Их применяют там, где нужно совместить небольшой размер самого устройства и превышающий его длину ход поршня.

По назначению выделяют следующие типы:

  • Гидроцилиндры ковша. Главный элемент управления рабочими движениями. Гидравлический цилиндр обеспечивает необходимый угол открытия и закрытия ковша, что дает возможность производить различные манипуляции с разными материалами, как крупными твердыми кусками, так или сыпучими веществами.
  • Гидроцилиндры рукояти. Рукоять — конструктивная часть между стрелой и ковшом. Установленный в нее гидравлический цилиндр обеспечивает более грубое управление рабочими движениями, чем аналогичный механизм в ковше. Рукоять отвечает за повороты рабочего инструмента, глубину погружения и т. п.
  • Гидроцилиндры стрелы. Основная часть рабочего элемента экскаватора. Обеспечивает наиболее крупные и грубые движения, к ней крепится рукоять с ковшом на конце. Гидравлический цилиндр обеспечивает управление стрелой, регулирует угол подъема и поворота в возможных пределах.

Устройство гидравлических цилиндров на всех конструктивных частях экскаватора одинаково. Различаться могут только технические параметры: размеры, диаметр и ход поршневого штока, мощность, свойства рабочей жидкости. В целом перечень типовых ремонтных работ для всех разновидностей схож.

Устройство гидравлического цилиндра


По своей конструкции гидравлический цилиндр является простейшим образцом двигательного механизма. Главная рабочая деталь — подвижное или выходное звено. Ею могут выступать плунжер, шток или даже сам корпус (гильза). Лаконичная конструкция ощутимо упрощает ремонт гидроцилиндров.

Механизм поршневого типа состоит из следующих частей:

  • Корпус. Его также часто называют гильзой, хотя это не совсем корректно. Корпус — вся внешняя оболочка гидравлического цилиндра. Состоит из средней части (именно ее правильно называть гильзой) и двух крышек. Они закручиваются на резьбовое соединение в передней и задней оконечностях гильзы.
  • Шток. Основной рабочий элемент гидроцилиндра (кроме механизмов плунжерного типа). Шток представляет собой штырь с концом в виде кольцевой ручки, уплотненной подшипником и пружинным кольцом. На штоке закреплены поршень, шайбы, манжеты, подворотниковое кольцо, грязесъемник.
  • Пружинная часть. Монтируется на конце штока, противоположном кольцевой ручке. Пружинная часть состоит из чередующихся колец, шайб и манжет, втулки между ними и гайки. Последняя деталь закручивается на внутреннем конце штока, то есть на противоположном тому, где имеется ручка с кольцом.

Корпус гидравлического цилиндра имеет с одной стороны круглое отверстие, в которое вставляется и фиксируется кольцами шток с пружиной. На другом конце корпуса, на крышке имеется кольцевое отверстие, предназначенное для монтажа гидроцилиндра в общую конструкцию спецтехники. Внутрь корпуса в процессе эксплуатации экскаватора движениями поршня и штока закачивается рабочая жидкость (обычно машинное масло).

В креплениях болтов не нарезается новая резьба

И снова замена крепежа. Уже на любом участке ходовой. Если были заломы — остатки стержней правильно высверлили. Если болты остались целыми — их сняли, надо ставить новые.

Правильно

  1. Перед тем как ставить новый крепеж, пройдите отверстия метчиками. Так вы снимете ржавчину, исправите заломы резьбы и не сломаете болты.
  2. Используйте динамометрический ключ (а в инструкции по эксплуатации обычно указаны значения, насколько следует затянуть крепеж).

Неправильно

Никаких метчиков, все делается быстро, теми инструментами, которые есть под рукой. Закручивают болт в старую, проржавевшую и частично сорванную при демонтаже резьбу. Вместо динамометрического ключа используют грубую силу и подручные предметы — порой один болт затягивают три человека.

Почему неправильно

Болт по ржавчине или сорванной резьбе идет туго, его тянут со слишком большим усилием, перетягивают. Результат — болт сломан, см. п. 1 про высверливание. Если нет большого динамометрического ключа, а инструкцию по эксплуатации со значениями натяжек видели в последний раз, когда получали новую технику, это опять большой риск перетянуть и сломать болт.

Типовые конструкции гидроцилиндров

Несмотря на огромное разнообразие конструкций гидравлических цилиндров существуют, типовые решения, применяемые при проектировании гидроцилиндров, рассмотрим некоторые из них.

Гидроцилиндр на шпильках

Передняя и задняя крышка гидроцилиндров этой конструкции связаны шпильками (анкерами), гильза зажата между крышками цилиндра. Уплотнение поршня обеспечивается двумя манжетами.

Круглый гидроцилиндр

В представленной конструкции крышки крепятся к круглым фланцам, закрепленным с помощью сварки или резьбы на гильзе. Показанный на рисунке тип уплотнения поршня обеспечивает уплотнение в обоих направлениях.

Сварной гидроцилиндр

Крышки приварены к гильзе, конструкция неразборная, неремонтопригодная. В цилиндре установлены компактные поршневые уплотнения.

Чертеж гидроцилиндра

Конструкторская документация на гидроцилиндр должна включать в себя:

  • сборочный чертеж гидроцилиндра,
  • спецификацию,
  • рабочие чертежи деталей.

В качестве примера конструкции гидравлического цилиндра предлагаем вам ознакомиться со сборочным чертежом одноштокового гидроцилиндра двухстороннего действия. Передняя крышка данного цилиндра имеет резьбовое соединение с гильзой, задняя крышка с проушиной приварена к гильзе. Поршень зафиксирован на штоке с помощью резьбовых втулок, зафиксированных от поворота с помощью штифта.

Для того, чтобы скачать чертеж гидроцилиндра в формате pdf щелкните по изображению.

Вы также можете скачать чертеж гидроцилиндра в формате dwg.

Источник

Как подойти к диагностике гидросистемы?

Неисправности гидравлической системы можно разделить на два вида:

  • неисправности, не влияющие (безусловно, до определенного времени) на функционирование машины, — функциональная неполадка в гидросистеме (например, повышение утечки, температуры и т.п.);
  • неисправности, влияющие на функционирование машины, — функциональная неполадка в машине (например, снижение производительности).

Поиск разных видов неисправностей выполняется по разным алгоритмам.

Возможны случаи, когда одна и та же неисправность (например, насоса) может привести к функциональной неполадке и в машине (снизив производительность), и в гидросистеме (повысив уровень шума).

Читайте

Изучаем спецмашины изнутри. Гидрораспределители направляющие

Опыт показал, что поиск неисправностей предпочтительно начинать с основных проблем и прорабатывать тестовые процедуры, учитывая такие признаки, как повышение температуры, шума, утечки и т.п., в качестве «путеводных нитей». При этом решающее значение имеет здравый смысл, так как определенные симптомы могут непосредственно указать на проблемную область. Струя масла, вытекающая из-под уплотнения гидроцилиндра, указывает, где находится проблемная область.


Источник фото: exkavator.ruОдна и та же неисправность может привести к неполадке как в машине, так и в гидросистеме

Однако некоторые симптомы являются не столь очевидными. Если в каком-либо узле имеет место утечка потока при переходе от высокого давления к низкому, то в нем происходит локальное выделение тепла, что не всегда удается сразу же обнаружить.

С чего бы вы ни начинали поиск, на определенные вопросы необходимо получить ответ до того, как начнете действовать. Если имеется сообщение о какой-либо проблеме, то необходимо собрать как можно больше фактической информации. Возможно, эта проблема уже имела место и зафиксирована в эксплуатационных документах. В этом случае можно сэкономить много времени. Следует проверить, не проводились ли в системе незадолго до возникновения неисправности какие-либо работы по техническому обслуживанию или настройке. Следует определить точную природу неисправности: возникла она внезапно или развивалась постепенно, в течение продолжительного времени, на работу каких частей машины она влияет.

Источник фото: exkavator.ruЕсли в каком-либо узле имеет место утечка потока, то в нем происходит локальное выделение тепла

M317D2

Это колесный экскаватор с достаточно высокой полезной мощностью – 102 кВт. Он также отличается хорошей скоростью хода, достигающей 37 км/ч. Компания Caterpillar задействовала ряд передовых разработок, что позволило расширить функциональность и обеспечить превосходные технические показатели экскаваторов данной серии. Повышенная грузоподъемность оборудования помогает уменьшить эксплуатационные затраты и увеличить производительность.

Также в машинах М317D2 упрощено управление и снижена продолжительность циклов, что позволяет ускорить выполнение работ. Все точки ежедневного обслуживания легко доступны с уровня земли, что упрощает проведение профилактических и ремонтных мероприятий. Во все критически важные узлы смазка подается централизованной системой. Кабина оснащена камерой заднего вида и цветным дисплеем, что обеспечивает безопасность эксплуатации экскаватора и удобство управления.

Зачем нужна гидравлическая схема?

Гидравлическая схема состоит из простых графических символов компонентов, органов управления и соединений. Рисование деталей стало более удобное, а символы универсальнее. Поэтому, при обучении каждый может понять обозначения системы. Гидравлическая схема обычно предпочтительна для объяснения устройства и поиска неисправностей.

Два  рисунка показывают, что верхний является гидравлической схемой нижнего рисунка. Сравнивая два рисунка, заметьте, что гидравлическая схема не показывает особенности конструкции или взаимное расположение компонентов цепи. Назначение гидравлической схемы – показать назначение компонентов, места соединений и линии потоков.

Символы насоса

Основной символ насоса – это круг с чёрным треугольником, направленным от центра наружу. Напорная линия выходит из вершины треугольника, линия всасывания расположена напротив.

Таким образом, треугольник показывает направление потока.

Этот символ показывает насос постоянной производительности.

Насос переменной производительности обозначается на рисунке со стрелкой, проходящей через круг под углом 15°

Символы привода

Символ мотора

Символом мотора является круг с чёрными треугольниками, но вершина треугольника направлена к центру круга, чтобы показать, что мотор получает энергию давления.

Два треугольника используются для обозначения мотора с изменяемым потоком.

Мотор переменной производительности с изменением направления потока обозначается со стрелкой, проходящей через круг под углом 45°

Символы цилиндра

Символ цилиндра представляет прямоугольник, обозначающий корпус цилиндра (цилиндр) с линейным обозначением поршня и штока. Символ обозначает положение штока цилиндра в определённом положении.

Цилиндр двойного действия

Этот символ имеет закрытый цилиндр и имеет две подходящие линии, обозначенные на рисунке линиями.

Цилиндр однократного действия

К цилиндрам однократного действия подводится только одна линия, обозначенная на рисунке линией, противоположная сторона рисунка открыта.

Направление потока

Направление потока к и от привода (мотор с изменением направления потока или цилиндр двойного действия) изображается в зависимости от того, к какой линии подходит привод. Для обозначения потока используется стрелка.

Символы клапана – 1

1) Распределительный клапан

Основной символ распределительного клапана – это квадрат с выходными отверстиями и стрелкой внутри для обозначения направления потока. Обычно, распределительный клапан управляется за счёт баланса давления и пружины, поэтому на схеме мы указываем пружину с одной стороны и пилотную линию с другой стороны.

Обычно закрытый клапан

Обычно закрытый клапан, такой как предохранительный, обозначен стрелкой противовеса от отверстий напрямую к линии пилотного давления. Это показывает, что пружина удерживает клапан в закрытом состоянии до того, как давление не преодолеет сопротивление пружины. Мы мысленно проводим стрелку, соединяя поток от впускного к выпускному отверстию, когда давление возрастает до величины преодоления натяжения пружины.

Предохранительный клапан

На рисунке представлен предохранительный клапан с символом обычно закрытый, соединённый между напорной линией и баком. Когда давление в системе превышает натяжение пружины, масло уходит в бак.

Примечание:

Символ не указывает или это простой или это сложный предохранительный клапан

Это важно для указания их функций в цепи

Рабочий процесс:

(а) Клапан всегда остаётся закрыт

(b) Когда давление появляется в главном контуре, тоже самое давление действует на клапан через пилотную линию и когда это давление преодолевает сопротивление пружины, клапан открывается и масло уходит в бак, тем самым снижая давление в главном контуре.

Обычно открытый клапан

Когда стрелка соединяет впускной и выпускной порты, значит клапан обычно открыт. Клапан закрывается, когда давление преодолевает сопротивление пружины.

Клапан уменьшения давления обычно открыт и обозначается, как показано на рисунке ниже. Выпускное давление показано напротив пружины, чтобы устанавливать или прерывать поток, когда будет достигнута величина для сжатия пружины.

Рабочий процесс:

(а) Масло течёт от насоса в главный контур и А

(b) Когда выпускное давление клапана становится выше установленного давления, поток масла от насоса остановлен и давление в контуре А сохраняется. На него не действует давление главного контура.

(с) Когда давления в контуре А падает, клапан возвращается в состояние (а). Поэтому, давление в контуре А сохраняется, потому что охраняются условия (а) и (b)

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
