Трицикл вездеход своими руками
Мощный трицикл вездеход, сделанный на базе мотоцикла Иж Планета.
Умелец Александр Худяков, построил своими руками немало техники, одну из его самоделок мы рассмотрим в этой статье.
Перед Вами самодельный трицикл вездеход, сделанный на базе старенького мотоцикла Иж Планета. Повышенную проходимость вездеходу обеспечивают большие колёса «ободрыши» от грузового автомобиля ГАЗ-66.
На фото показан процесс обдирки колёс от «Шишиги», в результате покрышка становится намного легче и самое главное — на старой покрышке нарезается новый протектор, обеспечивающий хороший зацеп при езде по грунту, снегу и грязи.
На вездеход установлен задний мост и КПП от «Жигулей». Рама мотоцикла переделана, сделаны крепления для заднего моста.
Передняя вилка расширена и переделана под широкое колесо.
Двигатель Ижа конечно не рассчитан на высокие нагрузки и будет часто перегреваться, поэтому автор предусмотрел дополнительное охлаждение двигателя.
Вот готовый вариант мощного трёхколёсного вездехода на «ободрышах». Получился довольно большой агрегат, то, что нужно для поездок в деревне и по пересечённой местности.
Здесь также предусмотрен вместительный багажник и прицепное устройство для легкового прицепа.
Вот в таких условиях эксплуатируется самодельный вездеход.
Технические характеристики
В этом разделе и далее представлены лучшие автосамоделки. Названия моделей можно использовать для поиска дополнительной информации в интернете. Авторы изобретений публикуют чертежи, советы по сборке отдельных узлов.
В следующем перечне приведены технические характеристики колесного вездехода ДИФ, созданного петербургским инженером А. Гаргашьяном:
- размеры (длина, ширина и высота), см — 340х250х230;
- дизельный мотор — Kubota V1505-t (Япония);
- количество цилиндров — 4;
- мощность, л. с — 44;
- рабочий объем, куб. см — 1498;
- скорость (максимальная/на воде/с прицепом), км/ч — 45/6/33;
- угол преодолеваемого подъема, градусов — до 35;
- грузоподъемность, кг — 1000;
- клиренс, мм — 600;
- сухая (предельно допустимая) масса, кг — 1300 (2450).
На базе конструкторской документации по согласованию с автором освоен выпуск серийной модели «Шерп».
Экипировка и одежда для зимнего катания на мотоцикле
Как мы обсуждали выше, катание зимой – дело опасное. Не нужно забывать, что если вы и едете один, а других участников движения нет, то сам по себе мотоцикл – это как минимум три ваших веса. Его не получится поймать ногой как велосипед или резко остановить. Соответственно, если падение будет неудачным, то это перелом. Иногда не один
Именно поэтому, крайне важно надевать максимальное количество защиты. Защита шеи, панцирь, шлем и колени. Также, не забывайте про мотоботы
Только в таком виде викинга можно гарантировать себе относительную безопасность. Теперь о комфорте. Обязательно правильно подбирать одежду. Она должна быть теплой, непродуваемой и относительной легкой. Движения лучше не сковывать. Сложнее всего будет обстоять дело с перчатками. Ведь толстые зимние перчатки не позволяют управлять мотоциклом полноценно. Обычные же утепленные мотоперчатки будут промерзать. Поэтому, обязательно стоит установить грипсы с подогревом. Под шлем нужно надеть балаклаву или маску, закрывающую лицо
Также, не забывайте про мотоботы. Только в таком виде викинга можно гарантировать себе относительную безопасность. Теперь о комфорте. Обязательно правильно подбирать одежду. Она должна быть теплой, непродуваемой и относительной легкой. Движения лучше не сковывать. Сложнее всего будет обстоять дело с перчатками. Ведь толстые зимние перчатки не позволяют управлять мотоциклом полноценно. Обычные же утепленные мотоперчатки будут промерзать. Поэтому, обязательно стоит установить грипсы с подогревом. Под шлем нужно надеть балаклаву или маску, закрывающую лицо.
Болотоходы и пневмоходы как доработанная версия вездеходов
Болотоход – это машина с высокой проходимостью. Болотоходы отлично зарекомендовали себя на топких участках, мелководьях, илистых и болотистых почвах. Очень популярны у рыболовов, охотников, исследователей, вынужденных преодолевать десятки километров непроходимого бездорожья.
Процесс сборки болотоходов аналогичен конструированию квадроцикла или караката из культиватора, из-за чего детально на нем мы не остановимся.
Пневмоход – вид транспорта, возникший в середине прошлого века. Сегодня конструкция пневмоходов существенно доработана. В некоторых вариантах пневмоходов увеличено число колес до 6 вместо стандартных 4. Условно пневмоход можно назвать мотоблоком на пневмоколесах.
Исходя из самого названия, главным отличием пневмохода от других самоделок из мотокультиватора является колесная база. Колеса низкого давления, применяемые в данном агрегате, за счет минимального усилия на грунт позволяют избежать прогрузания, пробуксовки и прочих неприятных моментов.
Российские мастера подготовили проект шестиколесной «Нивы»
Автомобиль, производящийся с 1977 года пользуется большой популярностью среди россиян. Особо хорошо он себя зарекомендовал для сельской и пересеченной местности. Российское ателье Garage_54 представило первые снимки авторского проекта по переработке длиннобазной вариации ВАЗовского внедорожника.
Шестиколесную генерацию построили на базе длиннобазной Lada 4×4. Разработчики или можно их назвать «местные Кулибины» сделали доработку вездехода. Простая конструкция задней оси включила в себя листовые рессоры и центральную ось, которую положили на два массивных подшипника. Конструкторы Niva 6X6 предусмотрели защитную меру против бокового скручивания. Решение оказалось максимально простым – сварка направляющих.
Финальные испытания 6-колесной генерации чуда отечественной инженерии показали отличные результаты. Подвеска отлично справилась со всеми дорожными неровностями, поэтому такую самоделку стоит взять на вооружение отечественному автомобильному производителю. Конечно, сейчас в интернете можно увидеть массу различных проектов, однако шестиколесный внедорожник на базе Нивы – оригинальная идея.
Самодельщики заявили о намерении подготовить еще ряд коррективов для модели, но об этом станет известно позднее. Разработка уже вышла на обкатку и прошла тесты с завидным успехом. Кроме того, на пересеченной местности длинномер 6х6 нисколько не утратил в проходимости.
Кабина водителя
Место водителя находится за моторным отсеком и отделено от него перегородкой из дюралюминиевого листа на рамке из труб сечением 20×20 мм. Кабина водителя — полузакрытая (без дверей и задней стенки). Сиденье — от пассажирской «Газели». Под сиденьем находится аккумулятор на 60 А ч. Рулевая колонка переделана из «жигулевской» (ВАЗ-2106), оттуда же взята верхняя часть рулевого карданного вала. Нижняя его часть изготовлена из профильной трубы 20x20x2 мм, крестовина рулевого карданчика 2141 «Москвич». Рулевой механизм («рейка») заимствован тоже от М-2141.
Педальные узлы — от «Жигулей». Их расположение такое же, как на автомобиле. Педаль сцепления соединена с натяжным роликом ременного сцепления посредством тросика. Тормоза — трансмиссионные, диск смонтирован на валу ведомой звездочки. Педаль связана штоком с главным тормозным цилиндром (от сцепления УАЗа), приводящим в действие тормозные цилиндры суппорта (от ВАЗ-2108). Педаль «газа» самодельная, соединена с карбюратором боуденовским тросиком.
Под рулем находится панель, на которой расположены тумблер включения света фар, ручка тросовой тяги к воздушной заслонке карбюратора, кнопка звукового сигнала и выключатель «массы».

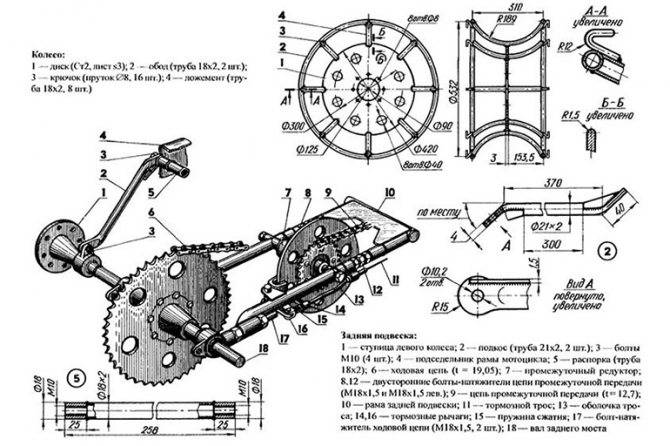

Вездеход «Бобик» неоднократно подвергался модернизации, имеет даже несколько сходных копий, которые разошлись по разным хозяевам. Поэтому некоторые чертежи могут в чем-то не совпадать с изображениями на фотографиях.
Максимальные технические характеристики самодельного вездехода
Для выполнения специальных задач мини-вездеходы должны обладать достаточными техническими возможностями. К ним относят:
- Мощность двигателя — до 200 л.с. Такой показатель имеет марка Ник. На большинстве самодельных вариантов используют двигатель Лифан мощностью 18-20 л.с. Для моделей на основе мотоциклов показатель составляет 7-8 л.с.
- Объем двигателя на Tinger Scout — до 1100 куб. см. На вездеходе Патруль Трак — 708 куб. см, а бак вмещает 38 л топлива. На большинстве моделей — до 250 куб. см.
- Грузоподъемность выше у гусеничных машин. Так, Дозор может поднять 600 кг груза, вес 6 человек вместе с водителем и брать на буксир до 2 т. Для колесных вариантов высоким показателем является 300 кг.
- Максимальную скорость до 60 км/час, которая доступна вездеходу Патруль Трак. По сугробам он может передвигаться со скоростью 30 км/час. Хотя для гусеничных вариантов средний показатель скорости — 20 км/час.
Автовладельцы выбирают модели по большому спектру характеристик, таких как количество передач, ход подвески, клиренс и т.д. В зависимости от задач, которые будет выполнять транспортное средство, покупатель выбирает его технические показатели.
Ходовая часть
В конструкции ходовой части лучше всего применять независимые подвески колес, хотя технологически они более сложные, но зато обеспечивают комфортные условия водителю и пассажирам. Вкупе с колесами на основе пневматиков низкого давления это дает хороший эффект.
Рама может быть как пространственной конструкции, так и плоской, кроме того, цельной или сочлененной (для гусеничных и колесных машин). Кстати сочлененная конструкция гусеничного вездехода имеет большой потенциал для работы конструкторской мысли, но из-за своей сложности находит мало применения в такой области, как вездеходы самоделки своими руками.
Для изготовления рам используют швеллеры, уголки и трубы разных сечений и размеров.
Инструкция по изготовлению вездехода
До начала работы необходимо изучить чертежи и приступить к созданию машины по такому плану:
- из металлического квадратного или прямоугольного профиля сварить раму;
- сделать шкворень и независимую подвеску для сборки ломающегося соединения;
- собрать задний мост или взять готовый от старого автомобиля;
- смонтировать подвеску на амортизаторах;
- установить на раму подходящий двигатель, например от мотоблока;
- закрепить сиденье;
- прикрутить пластиковую или металлическую защиту;
- поставить колеса;
- подключить светотехнику.
Тормоза, крепеж для навесного оборудования и системы безопасности мастер подбирает индивидуально под воплощаемый проект.
Сложные моменты сборки
Самое трудоемкое в производстве пневмохода — изготовление шин низкого давления.
Их делают таким образом:
- подбирают старую грузовую покрышку с невысокой степенью износа;
- очищают ее от грязи;
- демонтируют проволоку через надрез по всей площади;
- прорезают рядом прямоугольное окно;
- надежно фиксируют колесо;
- сдирают внешний слой резины;
- сваривают диск из подручного материала;
- надевают на него получившуюся камеру.
Как выглядит самоделка
Каждый мастер видит плод своего труда по-своему. Чаще всего самодельный пневмоход представляет собой небольшую кабину с остеклением или без него, установленную на ломающейся раме. Передвигается такая конструкция на 3 или 4 больших колесах.
Инструменты и материалы для постройки транспорта
В основном вездеходы-пневматики собирают своими руками в гараже, используя доноров — старые отечественные авто.
Элементы, без которых не обойтись в работе, следующие:
- подходящая рама, выдерживающая нагрузку не менее 200 кг;
- задний мост для монтажа колес;
- место водителя с сиденьем;
- остекление или щитки для его защиты от влаги и грязи;
- двигатель;
- подготовленные для бездорожья шины;
- осветительные приборы для ночной езды.
Из инструментов потребуются:
- аппарат для сварки;
- УШМ (болгарка);
- ключи гаечные;
- молоток, зубило;
- напильники;
- пассатижи;
- электродрель;
- линейка, штангенциркуль, рулетка;
- нож;
- лебедка.
Обзор видов
Для рыболовов, охотников, ценителей экстремального отдыха придумано немало всевозможных моделей внедорожников. Поэтому каждый любитель прокатиться по пересеченной местности, как правило, выбирает автомобиль на шинах низкого давления, ориентируясь на определенные критерии, возможности машины. Например, для рыбалки целесообразно покупать легкий, колесный внедорожник, который без труда преодолевает ручьи, сложный рельеф.
На таком автотранспорте можно смело отправляться на рыбную ловлю и погрузить в кузов большое количество снастей и даже небольшую лодку.
Для охоты лучше покупать плавающие модели спецтехники и с возможностью передвигаться по труднодоступным участкам. Шестиколесный крытый вездеход окажется универсальным и удачным приобретением, потому что большинство охотников, как правило, отправляются за добычей на несколько дней в глухие места, не отличающиеся большим количеством заасфальтированных автодорог. На пути к цели могут встретиться широкие ручьи, неглубокие речки, закореженные, болотистые местности, спуски и подъемы, которые необходимо преодолеть.
Народные умельцы собирают бортоповоротные машины на шинах сверхнизкого давления своими руками. Базой для копирования может служить вездеход-амфибия «Шерп». Отличительные преимущества мощных внедорожников такие.
- Стальной кузов.
- Огромные колеса 160 см.
- Полный привод, механическая коробка передач.
- Преодоление преград высотой до 70 см.
- Способность передвигаться по воде.
- Буксировка прицепа с массой до 2,4 т.
Модели производятся в двух модификациях – кунг и стандарт. Современные Кулибины нередко собирают вездеходы на пневмоходу своими руками, на базе какого-либо сломавшегося автомобиля или изобретают собственную конструкцию. Чтобы сделать такую модификацию, потребуются:
- двигатель от ВАЗ восьмой модели;
- МКПП от ВАЗ 2109;
- мосты от ГАЗ 24 и Нивы;
- ураловские колеса;
- кардан от Нивы.
Также помимо большого количества инструментов, понадобятся дополнительные узлы, детали, расходные материалы, оцинкованная сталь, труба профильная, гидроцилиндр. На отечественных дорогах иногда можно увидеть достаточно любопытные модели, мини-вездеходы от народных умельцев. Это могут быть четырехколесные или трехколесные варианты. Они, как правило, с широкими шинами низкого давления, с открытым верхом, двигателем от мотоцикла, мотоблока. На таких вездеходах можно отправляться на летнюю, зимнюю рыбалку, кататься по пересеченной местности.
Болотоходы
Известно, что Россия славится не только большим количеством дорог, но и направлениями, по которым нужно как-то передвигаться. Поэтому столь мощные внедорожники интенсивно используются специальными службами, а также любителями поездить по труднодоступным участкам. Наглядный пример такой спецтехники – «Трэкол».
Что собой представляет типичный болотоход? Это мощный вездеход, как правило, на шинах низкого давления, который способен преодолевать труднопроходимые места, водные преграды, заболоченные территории. То есть он сможет проехать по участкам, где обычный внедорожник застрянет.
Например, на модели «Трэкол» можно переправиться даже через небольшое озеро.
Кто обычно приобретает болотоход?
- Рыболовы, охотники, труженики села, фермеры (машина всегда может заменить трактор).
- Егеря, лесозаготовители, лесники.
- Специальные службы для спасения людей.
- Полярники, геологи, нефтяники.
Ключевой минус болотоходов – высокая стоимость, но истинных любителей экстремального отдыха это не останавливает.
Снегоходы
Они представляют немалый интерес для военных и гражданских служб. Также снегоходы приобретают любители зимнего отдыха. Основные преимущества мощных внедорожников:
- сравнительно простая конструкция машины;
- высокая проходимость среди заснеженных участков;
- ремонтопригодность двигателя;
- надежность эксплуатации в экстремальных условиях;
- комфорт для водителя и пассажиров (обычно 2 печки с целью отопления кабины).
Наиболее известная модель – снегоход «Беркут». В данной модификации удалось реализовать интуитивно понятное управление с помощью руля, механической коробки скоростей, трех педалей. Крытый снегоход в заснеженной местности способен развить скорость до 35 км/ч. Благодаря гусеницам он легко преодолеет горизонтальные уклоны до 30 градусов. Относительно высоты снежных сугробов – здесь вездеходу нет равных. Беркут не предназначен для перемещения по автострадам.
Доставка единиц автотранспорта к месту назначения осуществляется грузовыми машинами. При желании модификацию авто можно оборудовать системой спутниковой навигации.
Лучшие модели шестиколесных вездеходов
Вездеходы производятся с целью удовлетворения требований водителей к проходимости в любых условиях. Базовые модели подвергаются доработке со стороны частных мастеров, которые стремятся улучшить стандартную конструкцию. Основные требования к вездеходу:
Крепость кузова. При перемещении по бездорожью автомобиль испытывает как резкие сотрясения, так и постоянное давление на кузов и каркас. Чем прочнее шестиколесный вездеход, тем больше времени он прослужит владельцу.
Мощность двигателя. Для того чтобы иметь возможность перемещаться на тяжелом автомобиле по бездорожью, потребуется энергия, которую должен вырабатывать движок
При этом внимание обращается на производительность и на уровень потребления топлива.
Мягкость подвески. Даже если кузов и конструкция вездехода достаточно прочные для того, чтобы выдержать резкие изменения положения в пространстве, сотрясения салона не комфортны для водителя
Чем сильнее эффект смягчения сотрясения, тем лучше покажет автомобиль себя на практике.
Качество шин. Колесо имеет прямой контакт с земной поверхностью, поэтому его защита и способность противостоять проблемам ценится высоко среди конструкторов.
Величина багажника. Возможность перевозить большие грузы расширяет сферу применения автомобиля. Ограниченное пространство снижает уровень пользы от транспортного средства.
Возможность установки оборудования. Тонкая настройка и подготовка автомобиля к предложенным условиям позволит с большей пользой использовать транспорт.
Внимания заслуживают несколько категорий транспортных средств, которые лучше всего подойдут для преодоления трудного ландшафта.
Вездеходы Копытова
Самодельный транспорт от Александра Копытова считается одной из лучших самоделок среди рукотворных вездеходов
Основные моменты, на которые обращает внимание конструктор:
- три пары колес, каждое из которых ведущее, две пары управляемых;
- блокируемые межколесные дифференциалы;
- мягкая и независимая для каждого колеса подвеска.
Смотрите » ТОП-4 вездехода 4х4 для любителей охоты и рыболовли
Вес вездеходов 6 на 6 от Копытова начинается с 700 кг и может достигать 1,2 т. Мощность не превышает 33 л. с., а максимальная скорость составляет примерно 60 км/ч.
Конструктор располагает большим запасом деталей от старых автомобилей и водопроводных труб. Эти ресурсы позволяют ему регулярно создавать автомобили, выгодно отличающиеся от заводских ценой и уровнем проходимости. Его детища обладают теми же преимуществами, что и вездеход на шинах низкого давления, но резина используется более дешевая. Некоторые модели имеют гусеницы.
Трэкол
Название принадлежит серии плавающих вездеходов от отечественного производителя, со схемой 6х6. Снегоболотоход оснащается шинами сверхнизкого давления и кузовом из стеклопластика. В кузов вмещается до 8 человек, благодаря низкой теплопроводности пороги температуры эксплуатации находятся на уровнях -60°С и +60°С. Предельная скорость — 70 км/ч. Допустимо оснащение автомобиля бензиновым или дизельным двигателем. Технические параметры:
- снаряженный вес: 2,8 т;
- грузоподъемность: 400-600 кг, зависит от типа грунта;
- объем двигателя: 2,3 л;
- мощность двигателя: 130 л. с.;
- расход топлива: 14 л/100 км;
- объем топливного бака: 100 л.
Ввиду своей проходимости и относительной доступности представители серии активно используются людьми разных профессий в экстремальных условиях.
ЭВМ
Вездеход-амфибия на базе агрегатов УАЗ. В отличие от систем колесных гусеничный вариант обеспечивает лучшую проходимость по зыбкому грунту и водной поверхности. Специализация предусматривает возможность прохождения на этом агрегате сложные участки местности, легкость обеспечивает возможность проехать по снегу глубиной до 1 м, болоту до 50 см и высокий уровень плавучести.
Переделка мотороллера «Муравей» в каракат
Данное транспортное средство представляет собой почти готовый вездеход. Требуется только незначительная доработка. Недостаток конструкции — маломощный двигатель (11 л.с.). Рекомендуется заменить его на 2-цилиндровый, например лифановский.
Какие детали и инструменты нужны
Потребуются:
- Мост от заднеприводного автомобиля, например ВАЗ или АЗЛК.
- Понижающий редуктор.
- Полуоси с шарнирами равных угловых скоростей от легковой машины «Ока».
- Профилированная труба.
Инструменты и приспособления:
- сварочный аппарат;
- болгарка или ножовка;
- сверлильный станок или дрель;
- рулетка;
- гаечные ключи;
- отвертки;
- молоток;
- мел (для разметки).
Для окрашивания металлоконструкций необходимы кисти.
Пошаговая инструкция
Каракат изготавливают следующим образом:
- Из профилированной трубы сваривают раму с площадкой для крепления мотора.
- Прикручивают к ней болтами задний мост автомобиля. Его корпус приваривать нельзя: такое соединение не выдержит знакопеременных нагрузок.
- Спереди к остову привинчивают щиток для прикрытия ног водителя.
- Из профилированной трубы сваривают опорную конструкцию для крепления колес. Ее фиксируют на рулевой колонке мотороллера.
- К опоре крепят подвижные рычаги с пружинными амортизаторами, к ним — ступицы для катков. Такое исполнение позволит последним перемещаться в вертикальном направлении.
- Очищают изделие от окалины и ржавчины, грунтуют.
- Окрашивают ударостойкой эмалью. В отличие от простой краски, она не осыпется при перевозке грузов по бездорожью.
- К площадке на раме прикручивают мотор, предварительно подложив резиновую прокладку. Ее функция состоит в гашении вибраций. Династартер на двигателе оставляют.
- На звездочки редуктора и заднего моста набрасывают цепи. Чтобы они не соскакивали при разгоне, следует установить натяжители.
- В верхней части рамы крепят аккумулятор. Здесь на него не будут попадать брызги.
- К заднему мосту прикрепляют ступицы. Имеющиеся в них тормозные механизмы тросиком соединяют с рычагом на руле.
- К ступицам прикручивают диски. Рекомендуется использовать изделия диаметром 15 дюймов. С целью увеличения размера к ним приваривают ободья.
- На катки надевают шины низкого давления.
Вездеход готов к применению.
