Как сделать вездеход на шинах низкого давления?

Работа по изготовлению вездехода начинается с составления плана действий, полное выполнение которого означает достижение желаемого результата. Следующие советы помогут сэкономить время и денежные средства:

  1. Наличие свободного времени, позволяющего регулярно выполнять работы по сборке вездехода. При его отсутствии лучше вообще не начинать.
  2. Планирование бюджета. Самостоятельное создание вездехода позволяет сэкономить на покупке серийной модели, но, чтобы исключить лишние траты, необходимо произвести все расчеты и купить необходимые узлы и детали, а также оставить определенную сумму на непредвиденные расходы или возникновение поломок.
  3. Разработка плана. При наличии опыта разработок транспортных средств или задатков инженера-проектировщика возможно самостоятельное создание чертежа вездехода. При отсутствии такового пользуются чужим опытом и готовыми чертежами, которых в сети Интернет достаточное количество.

Как изготовить колеса для болотохода своими руками

Чтобы изготовить камеру, для начала нужно определиться с размером покрышки. Ее подбирают в соответствие с моделью болотохода, изготавливаемого своими руками, например берутся шины от Оки, однако чаще всего используют ГАЗ-66 и ЗИЛ 131.

Для обдирки потребуется просторная рабочая площадка и следующие инструменты:

  • ножи, обычные и с двухсторонней режущей кромкой;
  • точило, чтобы обрабатывать ножи;
  • большое шило;
  • молоток;
  • кусачки.

Также понадобится специальный инструмент, называемый в народе «дралкой». Именно он поможет быстро снять верхний слой резины с шин. Конструкция «дралки» довольно проста и представляет собой электроприводную лебедку с подведенной к рабочему месту кнопкой включения.

Иногда берется модель с ножным приводом, более удобным для работы

При выборе «дралки» следует обратить внимание на количество оборотов, – они не должны быть слишком высокими

После того как рабочее место подготовлено, а все инструменты находятся под рукой, можно приступать к изготовлению колес для болотохода. Сначала нужно избавиться от внешнего пучка проволочного корда.

В камере прорезается небольшое окошко, через которое кусачками перекусывается один из винтиков. Затем на плоскогубцы наматывается проволока и удаляется по всему периметру.

После этого выполняется прорезка боковины. Она идет от корда до протектора, расстояние от одной резки до другой должно быть не менее 8 см, а их глубина должна затрагивать первый слой.

Кусачками подрывается клык. Затем с помощью ножа края клыка также подвергаются подрезке. Само подрывание должно идти по направлению часовой стрелки, в противном случае верхний слой корда будет выбиваться с правой стороны.

Следом формируется протектор шины. Для начала нужно разметить рисунок на самой камере. При выборе рисунка нужно учесть функциональное назначение шины и рассчитать свои силы для создания более сложного контура.

Самым простым вариантом считается протектор-елочка с центральной ребордой или без нее.

После прорисовки можно начинать нарезку контуров. Лезвие ножа должно быть приставлено к поверхности шины под определенным углом. При нарезке форма сечения должна напоминать правильную трапецию.

Следующий этап после прорезки торцов рисунка – непосредственно обдирка шин. Это самый длительный процесс, занимающий много времени и требующий от человека таких качеств, как усидчивость и терпение.

Но если прорисовка и нарезка контура были выполнены на должном уровне, то работы по обдирке будут более быстрыми и точными.

Обдирать колеса нужно с осторожностью, иначе есть риск задеть клык протектора, что недопустимо. Если в процессе справа появится слой корда, не стоит думать, будто что-то пошло не так, – после полной обработки клыков шины он исчезнет сам по себе

Необходимо зацепить клык кусачками и ножом подсечь его боковые грани. При этом нужно постепенно увеличивать натяжение троса лебедки. Это не так сложно, как кажется на первый взгляд, требуется лишь быть внимательным и не отвлекаться во время процесса.

Однако даже минимальный подрез, произведенный не в том направлении, перечеркнет весь труд. Такая шина будет непригодна для использования, при эксплуатации она начнет расслаиваться и придет в негодное состояние.

Как ободрать старые покрышки

Также возможно вместо защитного слоя из резины сверху использовать переработанные покрышки. Для многих это не секрет, что существует способ обдирания старых покрышек (ниже смотрим видео процесса), чтобы облегчить будущие колеса вездехода и защитить их от проколов. Но ободрать их очень не легко, нужно применять некоторую технику и порядочность процессов. Думаю описывать, как именно ободрать простым способом колеса на вездеход нет смысла, смотрим видео и вы сами все поймете

Итак, видео как происходит данный процесс

Любители быстрой и при этом экстремальной езды утверждают, что квадроцикл, несмотря на свои компактные размеры, по уровню проходимости даст фору даже внедорожнику. Главное, правильно подобрать модель.

Впервые официально о многоколесном вездеходном мотоцикле заговорили в 1970 году, года компания Хонда представила рынку свое изобретение. Это был трехколесный мотоцикл, и предназначался он для сельскохозяйственных работ. Буквально за десять лет «машинка» была усовершенствована до 4-х колесного аппарата, который стал пользоваться неимоверной популярностью среди отдыхающих.

В чем же его уникальность?

Квадроцикл отличают большие и очень широкие покрышки, воздушное давление в которых в десять раз меньше, чем в обычных для стандартного легкового авто (2-2,5 атм.). Поэтому колеса на квадроцикл купить которые можно в специализированных салонах, демонстрируют настоящие чудеса по проходимости. Благодаря им квадроцикл способен продраться через такую грязь, в которой запросто увязнет вездеход на гусеницах, а джип даже не доедет к этому месту.

Несмотря на свои почти игрушечные размеры, «квады» отличаются огромным клиренсом 240 мм – 290 мм. Кстати, дорожный просвет 290 мм встречается только у самых больших джипов (как правило, военных). Поэтому задеть подвеской землю на квадроцикле очень трудно. Кроме высокого клиренса, от джипа квадроцикл выгодно отличается размерами, которые повышают его маневренность и проходимость.

Различают модели утилитарные и спортивные. Спортивный квадроцикл, предназначенный для гонок, имеет небольшие размеры, легкий вес, сравнительно небольшие колеса, только задний привод, имеет скорость до 150 км в час. Утилитарный — оснащен грузовым багажником, который умещает от 10 до 100 кг груза. Условно выделяют еще один гибрид – спортивно-утилитарный, который разработан для тяжелых турпоходов в формате «трофи» и требует от водителя немалой подготовки.

Главным секретом высокой проходимости квадроциклов остаются их колеса. Именно колесо с шиной низкого давления позволяет аппарату эффективно передвигаться в условиях заболоченной местности, по полному бездорожью и даже по заснеженной поверхности. Низкое давление внутри колеса – это гарантия прохождения препятствий на дороге с сохранением высокой надежности сцепления.

Какой бы модели квадроцикл вы ни приобрели, в любом случае на рынке всегда доступны оригинальные к нему запчасти, в том числе и резина. Не стоит экономить на покупке б/у резины или продукции сомнительного качества, ведь от прочности и устойчивость колес на дороге зависит не только скорость и проходимость квадроцикла, но и ваш комфорт и безопасность.

В одной из предыдущих статей мы уже рассматривали 5 самых дешевых вездеходов-амфибий на шинах сверхнизкого давления. Продолжим эту тему, но сегодня рассмотрим 5 серийно выпускаемых гусеничных плавающих вездеходов стоимостью до 500 тысяч рублей. Именно вездеходов, не мотобуксировщиков и не снегоходов, хоть их, при желании, тоже можно использовать как вездеходы. В большинстве своем это мини вездеходы с маломощными китайскими двигателями, преимущественно Lifan. Итак, начнем.

Если не хочется читать, можете посмотреть следующее видео, которое по содержанию повторяет статью:

Конструктивные особенности

Вездеходы на шинах низкого давления обладают уникальной проходимостью в первую очередь за счет необычного подхода к конструкции и снижения давления внутри покрышки. При этом пятно контакта составляет одну третью или одну четвертую часть от всей поверхности шины.

За счет увеличения площади соприкосновения снижается и нагрузка на почву, что весьма важно для техники сельскохозяйственного назначения. При накачке покрышек необходимо ориентироваться, чтобы разница давлений (между сверхнизким и низким) была около 0,3 МПа

При накачке покрышек необходимо ориентироваться, чтобы разница давлений (между сверхнизким и низким) была около 0,3 МПа.

Амфибии.

Что касается вездеходов-амфибий (о них мы уже упоминали), то их плавучие свойства обеспечиваются специальными наполнителями в шинах.

При этом днище таких автомобилей является абсолютно герметичным. При необходимости увеличения скорости передвижения к делу подключаются колеса, но большей эффективность обладают, конечно, водометы.

Рамы.

Кроме этого, вездеходы на шинах низкого давления имеют особою шарнирно-сочлененную раму.

Эта конструктивная особенность позволяет колесам занимать любые позиции друг относительно друга (все зависит от особенностей самой машины).

Применение рам шарнирно-сочлененного типа позволяет улучшить проходимость техники и свести к минимуму вероятность ее переворачивания.

Мосты.

В вездеходах на колесах может быть два или три моста. В первом варианте все колеса являются ведущими. При этом в каждом из них есть возможность блокирования межосевого и межколесного дифференциала.

Еще одна особенность таких систем – возможность отключения одного из мостов. Если необходима большая проходимость, то лучше отдавать предпочтение трехмостовым авто с системой 6х6.

Или четырех мостовыми с системой 8х8.

Двигатель.

Что касается основного узла, то вездеходы с шинами низкого давления могут иметь как карбюраторный, так и дизельный двигатель.

Дизельный вариант больше подходит для техники среднего и большого размера, а карбюраторный – для небольших вездеходных устройств, предназначенных для любителей охоты или рыбалки.

Создание ходовой части

Помните, что в ходовой части, если вы собираете болотоходы своими руками, нужно использовать независимые колесные подвески. Несмотря на тот факт, что в технологичном плане они являются более сложными, эти элементы конструкции помогают добавить больше комфорта и пассажирам, и водителю. Тем более такие подвески будут просто незаменимыми, если вы собираетесь создать болотоход на основе пневматических колес с низким давлением.

Раму можно подобрать в форме пространственной конструкции. Также можно по своему желанию использовать либо цельную раму, либо сочлененную. Последнюю лучше всего применять, если вы собрались строить гусеничные болотоходы своими руками. Однако такая конструкция считается очень сложной для создания.

ссылка на источник

Полноприводный легкий болотоход, рама “переломка”. Очень легкий и проходимый каракат с экономичным двигателем. Фото после капремонта с покраской, так сказать привели в божеский вид и кое-что поправили.

>

Это до покраски, так сказать в полевых условиях

>

>

Теперь немного о конструкции. Двигатель ЗиД, одноцилиндровый четырехтактный, мощность по моему всего 3л/с, вроде предназначен для кручения электрогенератора, достался новый, поэтому делать стал на его основе. Коробка “Москвичевская”, которую я укоротил. Двигатель с коробкой стыкуется через самодельное сцепление сделанное из маховика “горбатого” запорожца, его корзины и сцепления, направляющая выжимной муфты самодельная. Запорржский диск пришлось переклепать шлицевую часть чтобы оделся на первичный вал москвичевсклй коробки. Понижающий редуктор установлен на двигателе.

Задний привод
>

>

>

>

>

На этом каракате уже пройдено около 600 км. Расход топлива около 1,5л в час. Если заметили то рулевая справа, делалось так потому что шнурок, которым заводится двигатель выходил с этой стороны, ну и заводить удобнее стоя на раме правой рукой. Каркат перевозится на прицепе, прицеп от с\х Тайга. Колеса перед упаковкой в прицеп снимаются и каракат своим ходом на голых дисках заезжает в прицеп. Перевозить можно любой легковушкой, на месте выгружается и собирается минут за 20-ть, для накачки колес есть штатный компрессор с приводом от двигателя, каракат загружается всем необходимым и в путь по бездорожью.

Не смотря на то на каракате отсутствуют брызговики грязью и водой не забрызгивает, в худшем случае только сапоги-болотники страдают от грязи. Да и то только по лесным размешанным колеям. Скорость движения небольшая, поэтому с колес ничего не зашвыривает во все стороны, ну и в болотах кроме травы и воды больше нет ничего, грязи нет.

Вездеход больше рассчитан на тягу, по болоту свободно едет грузом в 500 кг (рыбы, водитель, пассажир) скорость около 8-10 км/ч по GPS. Что полностью устраивает. Когда каракат не загружен то можно ехать и по шустрее, пустого скорость больше. А для тяжелых случаев есть еще понижающая передача, что дает возможность загрузив аппарат вытаскивать УАЗ из грязи, или пересекать глубокие овраги.
Блокировки дифференциалов в обоих мостах нет, но есть раздельные передние гидравлические тормоза на переднем мосту, что дает возможность тормозить буксующее колесо, тем самым передовая крутящий момент на другое колесо. Такие тормоза очень помогают если колесо проваливается в “окно” на болоте.

Легкие вездеходы с камерами огромного размера способны преодолевать сильное бездорожье, по которому другие типы внедорожников пройти не могут. Самостоятельно изготовленные транспортные средства такого типа просты, так как сложной технической базы под собой не имеют, чем и завоевали признание большинства домашних умельцев. Подобная техника особо востребована жителями сельской местности, где осадки сильно снижают качество дорог, а также у любителей охоты, рыбалки и экстремального отдыха.

Особенность монтажа двигателя

Установка двигателя и его систем является самым серьезным и важным этапом изготовления. Мастер своими руками производит монтаж двигателя, системы сцепления и вывода продуктов сгорания топлива, а также тормозных элементов.

Обычно предпочтение отдают тягово-сцепному двигателю с ручным управлением. Мотоблок в качестве основы выбирается с четырехтактным одноцилиндровым двигателем с воздушным охлаждением.

Двигатель вездехода

После того как самодельный каракат собран, нужно испытать его в работе. Его мощность будет такой же, как у мотоблока, на основе которого был создан вездеход.

Управление каракатом из мотоблока требует некоторого мастерства, так как в его основе лежит червячная передача.

Если конструкция агрегата, собранного своими руками, была выполнена по правилам, то она долго прослужит владельцу, позволяя передвигаться по бездорожью и в плохую погоду. Каракат станет отличным помощником в поездках на рыбалку, охоту, за грибами и т. д.

Собранный каракат

Видео по теме: Простой снегоход каракат своими руками

Публикации по теме

Мотоблок «Нева» и навесное оснащение

Правила эксплуатации технические характеристики мотоблока Каскад

Изготовление чеснокосажалки для мотоблока своими руками

Вездеходы-амфибии макс (max), райда, егерь, елисей, кит, мираж и др.

Являясь одним их лидеров на рынке оптовой и розничной торговли, «Sale Techno» предлагает своим клиентам только лучшие товары, прошедшие сертификацию ISO 9001, а также российскую сертификацию «РОСТЕСТа». Весь поставляемый товар отличается высокой надежностью и долговечностью его эксплуатации. В настоящее время магазин «Sale Techno» является официальным дистрибьютором таких известных брендов, как Domos, Fortune, Jianling, Favorit, Vitek, Forte, LG, Атлант, Гефест (Брест), Ardo, Daewoo, Ariston, Indesit, Бирюса, Саратов и других… К тому же, некоторые товары мы предлагаем купить в кредит.

§

Являясь одним их лидеров на рынке оптовой и розничной торговли, «Sale Techno» предлагает своим клиентам только лучшие товары, прошедшие сертификацию ISO 9001, а также российскую сертификацию «РОСТЕСТа». Весь поставляемый товар отличается высокой надежностью и долговечностью его эксплуатации. В настоящее время магазин «Sale Techno» является официальным дистрибьютором таких известных брендов, как Domos, Fortune, Jianling, Favorit, Vitek, Forte, LG, Атлант, Гефест (Брест), Ardo, Daewoo, Ariston, Indesit, Бирюса, Саратов и других… К тому же, некоторые товары мы предлагаем купить в кредит.

А еще интересно: Топ 5 обманов в автосалонах при покупке авто

§

Являясь одним их лидеров на рынке оптовой и розничной торговли, «Sale Techno» предлагает своим клиентам только лучшие товары, прошедшие сертификацию ISO 9001, а также российскую сертификацию «РОСТЕСТа». Весь поставляемый товар отличается высокой надежностью и долговечностью его эксплуатации. В настоящее время магазин «Sale Techno» является официальным дистрибьютором таких известных брендов, как Domos, Fortune, Jianling, Favorit, Vitek, Forte, LG, Атлант, Гефест (Брест), Ardo, Daewoo, Ariston, Indesit, Бирюса, Саратов и других… К тому же, некоторые товары мы предлагаем купить в кредит.

Колеса

Для начала, следует определить размеры покрышек. Многие берут шины от ЗИЛ-131 или от Оки, у которых снимается верх проволочного корда. Один из винтов перекусывается через прорезанное окошко, проволока убирается по всему периметру. Затем боковина от корда до протектора прорезается на расстоянии около 8 см. Клык подрывают и ножом подрезают края.

Производится это по часовой стрелке, после чего формируется уже протектор. На камере помещается рисунок, чаще всего выбирается елочка, но можно и отойти от этого правила. Рисунок нарезается ножом, угол составляет трапецию.

После чего потребуется усидчивость, т. к. процесс обдирки достаточно долгий. Спешить не стоит, чтобы не загубить весь труд, сделав работу непригодной для использования.

Самодельные болотоходы могут быть не хуже промышленных, если правильно учесть все нюансы. При выборе протектора нужно учесть, что он должен самоочищаться, это актуально при передвижении по заболоченным местностям.

На торфяниках не стоит выбирать чересчур глубокий рельеф, во избежание прорыва поверхностности и потери сцепления. Редкий рисунок подбирается для передвижения по песку и снегу. Диски же, как правило, стандартные. Но многие предпочитают закрепить дополнительные «тазики» на ремни или транспортную ленту.

Устройство

Прежде чем приступить к сооружению самодельного вездехода, необходимо ознакомиться с его устройством, чтобы сделать правильный выбор составляющих конструкции.

Двигатели, трансмиссия

Силовой агрегат, как правило, выбирается в зависимости от цены. При этом чем проще конструкция, тем легче будет производиться ремонт и настройка. Чаще всего при сооружении вездехода своими руками используют автомобильные двигатели.

Отмечается, что дизельный двигатель обеспечит малое потребление топлива, а бензиновый будет легко запускаться даже во время сильных морозов. Стоит заранее подумать о принудительной системе охлаждения транспортного средства и о приобретении предпускового подогревателя.

Рама, корпус

Для создания рамы понадобятся стальные трубы с квадратным или круглым сечением. Используются соединения как сварного, так и винтового типа. Редко применяется такой вариант, как использование несущего кузова, потому как он не обеспечивает устойчивость к сильным нагрузкам

Помимо прочности, стоит уделить внимание такому моменту, как стойкость к процессам разрушения коррозией: для этого, а также для того, чтобы снизить вес, используется обшивка из пластика или алюминия. Если транспортное средство должно обладать плавучестью, нижняя часть корпуса должна быть герметичной – попадание воды ограничивают в том месте, где находится выход привода, используя сальники

Шины, гусеницы

Если есть необходимость, с помощью снижения давления можно преобразовать колесо – благодаря расширению опоры значительно уменьшить нагрузку на поверхность дороги. Стоит помнить, что низкое расстояние от дна до земли создаёт неудобства при попытке преодолеть высокое препятствие. При строительстве гусеничного вездехода можно использовать стержни из пружинной стали. Барабанные тормоза часто заменяются планетарным механизмом. Бывают случаи, когда в наличии нет фабричной гусеницы от какой-либо техники, и тогда её можно сделать самостоятельно.

В конструкцию можно добавить множество важных и полезных деталей:

Что важно учесть?

Внимание работе следует уделять ежедневно. Если вы не уверены в том, что сможете это делать, то лучше вообще ничего не затевайте.
Заранее создайте проект будущей конструкции

При необходимости используйте чертежи других изобретателей, благо в Интернете таких масса.
Правильно распланируйте бюджет. Да, изготовление своими руками поможет существенно сэкономить, но для этого следует рассчитать стоимость расходных материалов и заранее их приобрести. Также нужно немного отложить на случай, если «не будет хватать».

Как видим, описываемые снегоболотоходы весьма полезны для труднопроходимой местности. Стоят они достаточно дорого, однако при наличии навыков и соответствующего оборудования можно существенно сэкономить, построив транспортное средство своими руками.

На территории нашей необъятной страны осталось ещё немало мест, где не имеется развитой транспортной сети и невозможно найти даже следов инфраструктуры.

Именно для передвижения по таким непроходимым районам требуется специальная техника, такая как болотоход.

Но транспортное средство промышленного производства уже само по себе стоит достаточно дорого, а траты на обслуживание и вовсе делают подобные машины недоступными для большинства людей.

Поэтому жители отдаленных областей предпочитают сделать из подручных средств своими руками болотоходы.

Пошаговые фото сборки гусеничного вездехода

Из профильной трубы и листового металла, сварен кузов — герметичная лодка.

Ступицы взяты от ВАЗа, впереди корпуса расположен ведущий мост.

Механизм натяжения гусениц.

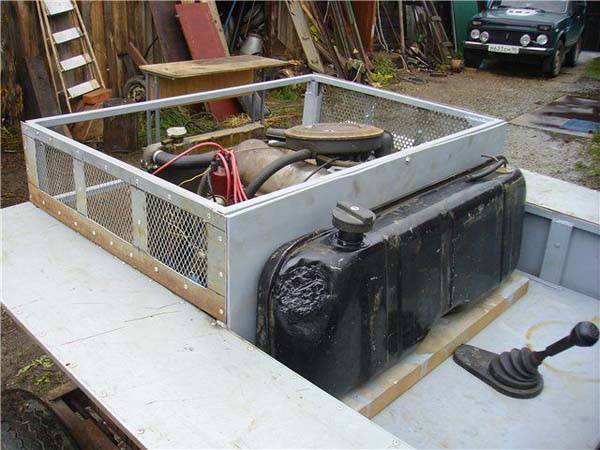

На вездеход установлен двигатель и КПП от ВАЗ 2101.

Редуктор также от ВАЗ классика.

Мост укорочен, редуктор обварен.

На схеме показано как доработан мост.

Также автор, изготовил самодельное устройство для прессовки траков, заготовки перед прессовкой предварительно смазываются машинным маслом.

Готовый трак для вездехода, весит такой трак 0,6 кг.

Сделаны ведущие звёзды, расстояние между траками 85 мм.

Для лучшей проходимости на траки приварены грунтозацепы.

Для сборки гусениц использована конвейерная лента толщиной 10 мм, шириной 100 мм.

Ведущие звёзды автор переделал, основание звезды обшил пластиком чтобы уменьшить стук траков о звезду.

Новый зуб на звезде. Расстояние между зубьями — 60 мм, высота зуба — 22 мм, шаг зуба — 160 мм.

Установлены дисковые тормоза.

Топливный бак.

Рычаги управления тормозами.

Воздух на радиатор подаётся из диффузора с помощью вентилятора системы охлаждения.

Рессора закреплена к балансиру.

Задний отбойник для балансира.

Редуктор от Т – 130, здесь использован как понижающий редуктор.

Шрусы от Нивы.

Панель приборов для вездехода взята от ВАЗ-2106.

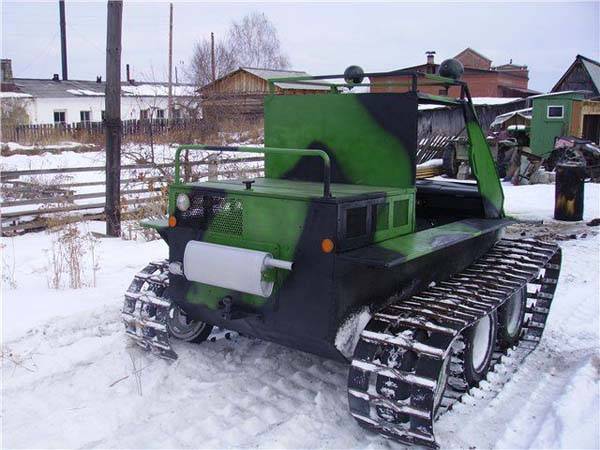

Самодельный вездеход после покраски.

В результате получился отличный самодельный гусеничный вездеход для поездок по бездорожью на охоту и рыбалку.

Рекомендуем посмотреть видео о самодельном гусеничном вездеходе.

Испытания вездехода на гусеничном ходу.

Автор самоделки: Юрий Егоров из Свердловской области.

Популярные самоделки на нашем сайте

  • Самодельный вездеход на базе ГАЗ-66 с кузовом от Нивы
  • Гусеничный вездеход своими руками
  • Гусеничный мини вездеход своими руками
  • Вездеход переломка своими руками
  • Самодельный токарный станок по дереву (27 фото изготовления)
  • Самодельный гусеничный вездеход своими руками
  • Самодельный теплообменник для кирпичной печи (16…
  • Бортоповоротный вездеход своими руками
  • Самодельный багги для сына (27 фото изготовления)
  • Самодельный вездеход на базе автомобиля ЗИЛ-157
  • Самодельный вездеход из Запорожца
  • Самодельный трицикл вездеход своими руками

Самодельная техника народных умельцев

Основными моделями, которые изготавливаются собственными руками стали вездеходы на пневматике, машины-амфибии, вездеходы на воздушной подушке своими руками и гусеничные мини трактора. Сегодня наиболее приемлемыми для самодельного творчества являются следующие конструкции вездеходов:

Вездеход с шинами низкого давления

В качестве примера можно использовать конструкцию изобретателя Громова. Машина имеет кузов на раме ломающегося типа, что повышает ее устойчивость и проходимость. Все четыре колеса являются ведущими, а широкопрофильные низкого давления шины делают вездеход устойчивым на болотистой или заснеженной местности. Изготовлен такой вездеход на базе двигателя от мотороллера.

Широкое применение получили самодельные вездеходы Каракаты, изготовленные на основе мотоциклов. Каракаты являются чемпионами по проходимости, так как их широкие шины обеспечивают обширную площадь контакта с поверхностью земли. Эта техника отлично передвигается по снегу, по льду, болотам и даже может плавать. Пневматика относится к экологически чистому виду наземного транспорта, так как не разрушает травянистый покров.

Вездеход-амфибия

Такие самоделки вездеходы своими руками могут передвигаться как по суше, так и по воде. Для изготовления вездехода-амфибии используют усовершенствованные моторные лодки или легковые автомобили с водонепроницаемым кузовом в комплекте с водяным двигателем. Отличный вездеход амфибию изготовил инженер Чумичев, который собрал технику из набора деталей от коляски мотоцикла СЗД, мотоцикла «ЯВА» и автомобиля «Москвич».

Скорость передвижения амфибии по суше составляет 60 кмч, а по воде или болоту до 7 кмч. Колеса вездехода изготавливаются из широкопрофильных камер 1120х450х380 мм. Амфибия на гусеничном ходу изготовлена умелыми руками Кремнева из Томской области. Ее вес составил всего 45 кг, так как имеет безрамную конструкцию и самодельные алюминиевые гусеницы. Управление машиной производится при помощи оборотных рычагов.

Вездеход на воздушной подушке

Вездеход на воздушной подушке своими руками создал умелец А.Липатков. Техника изготовлена на основе мотоцикла «Днепр». На двигатель установлен винт, который в рабочем режиме нагнетает воздух под днище, которое прикрыто манжетом-юбкой из морозоустойчивого кожзаменителя. Движение вперед обеспечивается этим же двигателем.

Конструкция движется со скоростью до 70 км в час паря над поверхностью. Ей не страшны ни заснеженные поля, ни болота, ни водная гладь озер. Вездеходы на воздушной подушке это наиболее выигрышный вариант самодельной конструкции, так как в этом случае не требуется сложные конструктивные расчеты, и изготовление ходовой части. Такая техника является наиболее приемлемой для северных и болотистых районов.

Вездеход на гусеницах

Вездеходы на гусеницах своими руками популярны среди охотников и рыболовов, которые большую часть своего свободного времени проводят в лесах и на берегах заболоченных водоемов. Примером такой самодельной техники может стать гусеничный вездеход Кузиванова, выполненный на основе жигулевского двигателя.

Корпус вездехода выполнен из сварной коробчатой конструкции длиной 3 метра, имеет небольшой вес. Площадь контакта с грунтом 1,4 кв.м. Там, где человек по болотистой местности шагает по колено в трясине, вездеход оставляет след глубиной всего 10 см. Скорость машины 45 км в час. Вездеходы на гусеничном ходу требуют тщательного расчета конструкции и ходовой части. Это наиболее трудоемкая модель из всего ряда самодельной техники.

Подробное описание двигателей

Этап выбора двигателя очень важен, а потому он требует более детального описания

Тут важно понимать, что в качестве мотора для самодельного болотохода подходит почти любая конструкция, однако здесь очень важна мощность устройства. Наиболее распространенные варианты, которые используют при самостоятельной сборке:

  • Можно использовать мотоциклетные двигатели. Однако данный вариант не заслужил большой популярности, так как в дополнение к нему придется устанавливать более продуманную систему охлаждения.
  • Наиболее предпочтительным вариантом двигателя стал четырехтактный ЗАЗ. Его использую чаще других, так как он подтвердил свою надежность при эксплуатации даже при довольно низких температурах.
  • Возможно использование и других двигателей от легковых автомобилей отечественного производства, если они соответствуют всем требованиям.
  • Некоторые мастера используют мотоблоки, однако этот вариант не слишком распространен. Чаще всего используют те элементы, которые снимаются с тракторов. Однако их приходится дополнительно комплектовать другими запчастями с других двигателей.

Создание ходовой части

Помните, что в ходовой части, если вы собираете болотоходы своими руками, нужно использовать независимые колесные подвески. Несмотря на тот факт, что в технологичном плане они являются более сложными, эти элементы конструкции помогают добавить больше комфорта и пассажирам, и водителю. Тем более такие подвески будут просто незаменимыми, если вы собираетесь создать болотоход на основе пневматических колес с низким давлением.

Раму можно подобрать в форме пространственной конструкции. Также можно по своему желанию использовать либо цельную раму, либо сочлененную. Последнюю лучше всего применять, если вы собрались строить гусеничные болотоходы своими руками. Однако такая конструкция считается очень сложной для создания.

Я живу в небольшом городке на севере Свердловской области. Я увлекаюсь охотой и рыбалкой, есть у меня излюбленные места для этих целей, но добраться до них пешком не реально. Да и унести на себе результаты промысла не всегда под силу. Поэтому нужна техника, способная по бездорожью проехать в любую погоду и с ношей до 300кг.

Был у меня старый вездеход, но слабоват он был да и столько лет, сыпаться уже стал. Задумал я сделать новый болотоход своими руками, надежный и мощный. Подготовка к постройке оказалась намного дольше самой сборки. Необходимо было приобрести кучу узлов и агрегатов, а денег на них нет. Пришлось собирать из того, что было и что смог найти за небольшие деньги.

Принцип вездехода будет трицикл. Почему трицикл? Потому что он наиболее маневреней в лесу и на болотистой местности. Двигатель будет от инвалидки, колеса от Трактора Т-150. Рама от мотоцикла иж. Демпфер от Газ53, полуоси от ГАЗ 66

Итак, узлы все подготовили, приступаем к сборке трайка.

Устанавливаем раму, рама кстати от мотоцикла иж. Почему от Ижа? Потому что двигатель будет ИЖ, крепление переделывать не нужно и рама вполне крепкая сама по себе.

И привариваем к этой раме каркас нашего вездехода. Каркас из трубы диаметр 40 и 32, обычная не толстостенная. По центру уголок 63.Примеряем задний мост.

Как видите мы и двигатель уже начали устанавливать. Двигатель как я уже и писал от инвалидки. Он хорош тем, что у него принудительное охлаждение и электростартер.

Что бы понизить скорость и усилить тягу вездехода делаем двойное цепное понижение.

Облегчаем и диски для колес болотохода.Сделаем их разъемные, что бы покрышку не бортовать. Для этого в них вырезаем окна. Собираем колесо.

Делаем жесткий каркас болотохода и устанавливаем всю трансмиссию.

Ну и ставим на колеса вездеход.

Сидение поставили от мотоцикла Восход т.к. она была в наличии. Для установки этого сидения пришлось часть рамы взять и приварить с того же Восхода. Аккумулятор временно на тестовый запуск привязали проволокой.

На переднюю вилку ставим фару от Восхода и крыло мастерим из обрезков профнастила, оставшегося со стройки гаража.

На задние колеса так же делаем крылья из обрезков профнастила. Крылья обязательно нужны, т.к. ездить будем преимущественно по грязи.

Ну и между задними крыльями мастерим короб в котором будем возить вещи и промыслы. За сидением сзади сделали ящик под инструменты.

Все, вездеход готов для поездок по бездорожью. Понятно теперь как своими руками сделать вездеход? Как видите, из старых вещей с минимальными затратами и умелыми руками можно сделать стоящую вещь, которая будет служить вам многие годы.

Сергею на столько понравился процесс сборки вездехода, что он решил не останавливаться, продать этот вездеход для закупки новых запчастей и приступить к изготовлению нового, на базе ГАЗ 66.

Снегоболотоходы являются весьма полезным приспособлением, которое необходимо не только деревенским жителям, но и любителям рыбалки/охоты. После выпадения осадков большая часть проселочных дорог становится, мягко говоря, труднопроходимой, и на некоторых из них даже «Нива» не сможет проехать. Единственным спасением в таких случаях может стать вездеходное транспортное средство на шинах низкого давления, предназначающееся как раз для таких сложных условий езды.

Снегоболотоходы — это универсальные вездеходы, для которых почти нет преград

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
