Технические характеристики крановой установки КС-4572 Галичанин и его модификации

Автокран 32 тонны: характеристики

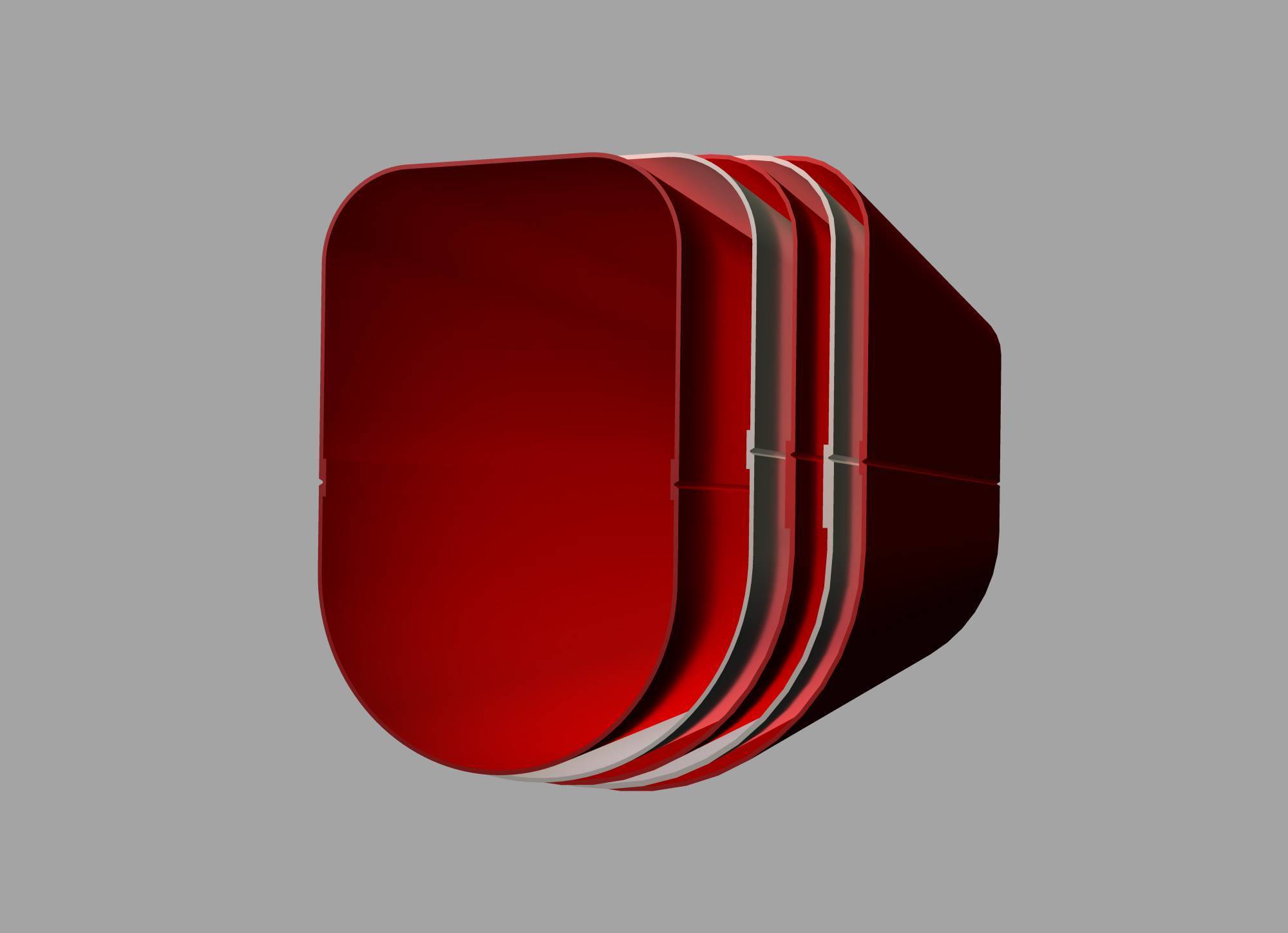

Краны 32 т оснащены 4-х секционной стрелой с профилем «овоид». Максимальная масса поднимаемого груза краном рядом с машиной — 32 т. Длина гуська: 9 м. Максимальная высота подъема крюка 32 метра, с удлинителем до 40 метров (13-этажное здание).

Галичанин автокран 32т технические характеристики, таблица:

ПараметрЗначение
Грузоподъемность максимальная, т32
Максимальный грузовой момент, т.м98
Длина стрелы, м9,6 — 32
Профиль стрелыовоид
Опорный контур, м: -максимальный4,75 х 5,8
-минимальный4,75 х 2,27
Зона работы крана, град240
Длина гуська, м9
Угол наклона гуська, град0, 30
Способ перевозки гуськана стреле
Макс. глубина опускания крюка, м25,0
Максимальный вылет с основной стрелой (с гуськом), м27,0 (22,0)
Максимальная высота подъема крюка, м
— основная стрела30,5
— основная стрела + гусек40,2
Максимальный груз при котором допускается телескопирование стрелы, т4,35
Скорость подъема-опускания груза, м/мин
— номинальная5,7
— максимальная40,0
— посадки0,2
Скорость вращения поворотной части, об/миндо 1,4
Прибор безопасностиОНК-160С
Максимальная масса протиовеса, т4,8
Набор противовесов, т2,4 + 2,4
Шасси базового автомобиляКАМАЗ-6540
Колесная формула8 х 4
База шасси, мм1810+2830+1320
Двигатель шасси (ЕВРО-5)КамАЗ-Cummins ISB6.7Е5300
Мощность, л.с.(кВт)300(221)
Транспортная скорость, км/ч
— без гуська60
— с гуськом60
Общая длина крана, м12,0
Высота крана, м3,87
Ширина крана, м2,55
Передний угол свеса ПУС, град27
Задний угол свеса ЗУС, град19
Масса крана в минимальной комплектации , т24,8
Нагрузка на 1-ю ось, т4,95
Нагрузка на 2-ю ось, т4,95
Нагрузка на заднюю тележку,т14,90
Возможность работы с опасными грузамиДА
Температура эксплуатации, град. Сот -40 до +40

Грузоподъемные характеристики крана 32 тонны Галичанин 360°, диаграмма:

Грузовысотные характеристики автокрана 32 т, сравнение характеристик при работе 360° и 240°, диаграмма:

Габариты автокрана Галичанин 32 тонны, схема:

Галичанин 25 тонн характеристики и общее описание модели

Такая техника подойдёт на любой строительный объект, на котором отсутствует возможность, для того, чтобы задействовать функционал крупного транспорта, который не всегда и нужен. Зачастую малым, да и средним предприятиям нужна машина, которая сможет выполнять простые задачи со сравнительно небольшим оборудованием. Для таких нужд у нас есть идеальное арендное предложение – Галичанин 25 тонн характеристики которого полностью позволяют превосходно маневрировать и даже перемещаться в суровой местности, при любой погоде.

Галичанин 25 тонн характеристики по рабочему процессу:
  • установка рекламных баннеров
  • работы по посадке деревьев
  • установка линий городских коммуникаций
  • дорожные работы
  • доставка грузов на высотные зоны
  • постройка зданий

Технические параметры

Автомобильный кран КС-55729 универсален в применении благодаря высоким грузовысотным и техническим параметрам:

  • грузовой момент, макс. – 98 т.м.;
  • грузоподъемность, макс / вылет – 32 т / 3 м;
  • длина стрелы/гуська – 9,6-30,2 / 9,0;
  • высота подъема груза, макс / с гуськом – 30,5 / 40,2 м;
  • максимальный вес груза для телескопирования секций – 4,35 т;
  • темп перемещения груза, макс – 39,9 м/мин;
  • габариты (длина х высота х ширина), см – 1200х385х250.


Грузовысотные характеристики КС-55729-1В

Срок службы автокрана Галичанин оценивается в 12 лет. Частота вращения поворотного оборудования не должна превышать 1,38 оборотов в минуту. Галичанин имеет широкий диапазон температур, при которых возможна его эксплуатация – от -40 до +40 градусов Цельсия. Гарантийное обслуживание предоставляется в течение 1,5 года после передачи крана в эксплуатацию.

Параметры шасси крана Галичанин КС-55729:

  • скорость передвижения – до 60 км/ч;
  • колесная формула – 8х4;
  • модель двигателя – КамАЗ-Cummins ISB6. 7 300, дизельный;
  • мощность – 307 л.с. или 226 кВт.

Стационарный и дополнительный съемный противовесы Галичанина весят по 2,4 тонны.


Габариты автокрана Галичанин КС-55729

Характеристики модели

Автомобильный кран КС-4562 впервые собран в 1991 году на базе отечественной грузовой машины КрАз 250. Кран обладает хорошей выдвижной способностью за счёт коробчатой стрелы, снабжённой стальными канатами. Стрела крана может удлиняться до 30 м за счёт 5 секций вставок. В стреле расположен блок из гидроцилиндров, которые позволяют серии насадок выдвигаться на нужную длину.

Основную массу крана выдерживают гидравлические выносные опоры, устанавливаемые перед началом работы. Передвижная база на колёсах усиливает ходовые качества машины и позволяет транспортировать груз на большие расстояния. Максимальная грузоподъёмность крана составляет 20 т.

Грузовысотные характеристики крана КС-4562

Подробные технические характеристики крана КС-4562 представлены в таблице:

Область применения крана

КС 4572 используется в различных областях деятельности, однако основным предназначением техники является транспортировка грузов на большие расстояния. Автокран также рассчитан на выполнение строительных работ, связанных с возведением сооружений, зданий и громоздких технических построек. Грузы могут перемещаться как в горизонтальном, так и в вертикальном положении.

Благодаря универсальной конструкции автокран можно использовать повсеместно, в том числе и в качестве маломощных манипуляторов в логистических центрах. Полный потенциал техники раскрывается при разборке, разгрузке и растаскивании завалов при проведении спасательных операций с участием МЧС России.

Особенности устройства и эксплуатации

  1. Автокран оснащен всевозможными блокировками и дифференциалами, которые вмонтированы непосредственно в задние колеса шасси КамАЗ-53228. Кроме того, в базовую комплектацию входят стабилизаторы, отвечающие за устойчивость в продольном и поперечном положении. Все это обеспечивает колоссальные возможности в труднодоступной местности. На автокране КС-45721 можно преодолеть любое бездорожье. Эта особенность позволяет не только преодолевать маршруты для подъезда к территориям с ограниченной доступностью. Это очень полезно и удобно, например, при поиске или разработке нефтяных или газовых месторождений
  2. Максимальная скорость автокрана составляет 75 км/час. Высокие скоростные показатели благоприятно сказались на скорости выполнения нескольких операций одновременно, которые находятся в разных местах
  3. Предпусковой подогреватель – облегчает запуск силовой установки в морозных условиях
  4. Крановый механизм работает с помощью гидравлического привода, который, в свою очередь, функционирует за счет двух гидронасосов. Производительность обоих гидронасосов контролируется тяговыми возможностями автомобильного двигателя. Крутящий момент от силовой установки передается на гидронасосы через механическую трансмиссию, которая оптимизирована под любые нагрузки. Гидравлический привод обеспечивает четкую и плавную работу кранового механизма, а также его подвижных частей и систем. Помимо этого, предусмотрена регулировка выносных опор, а также возможность настройки с широким диапазоном скоростей. Это позволяет адаптировать автокран к любым операциям в зависимости от их сложности. Чтобы улучшить прочность конструкции, и адаптировать ее к колоссальным нагрузкам, в автокран вмонтированы новые усиленные гидроцилиндры аутригеров
  5. Трехсекционная телескопическая стрела – неотъемлемый элемент конструкции КС-45721. Ее максимальная длина составляет 21,7 метра, что обеспечивает перемещение грузов на большие расстояния, без необходимости передвижения автомобильного шасси. При минимальной 10-метровой длине стрелы можно оценить весьма компактные габариты крановой установки, в угоду лучшей маневренности и проходимости – как труднодоступных условиях, так и в суетливом городском трафике. Телескопическая стрела работает за счет гидроцилиндров, и способна выдвигать секции в последовательном режиме. К тому же, это способствует большему охвату рабочего пространства, вплоть до совершения операций почти в круговой 240-градусной зоне. В транспортном положении телескопическую стрелу можно зафиксировать конусными элементами
  6. Кабина машиниста теплоизолирована и звукоизолирована. Внутри есть эргономичный пульт управления подвижными частями и механизмами крановой установки. Также в комплект входит электрический стеклоочиститель, система вентиляции, осветительный плафон и противосолнечный козырек. Зимой можно включить автономный отопитель, которым можно обдувать переднее стекло
  7. Безопасная и бесперебойная работа автокрановой установки обеспечивается за счет датчиков и приборов, которые контролируют состояние всех механизмов, а в случае обнаружения неполадок компьютер сообщит об этом оператору. Это позволит заранее устранить поломку, и тем самым предотвратить появление более серьезных неполадок
  8. Система ОГМ-240, необходимая для ограничения грузоподъемности, постоянно следит за допустимой нагрузкой. Все рабочие показатели этой системы отображаются в цифровом режиме на центральном дисплее в кабине водителя. Среди этих показаний – масса поднимаемого груза, длина и угол наклона стрелы, степень загрузки крана, грузовой момент и другие важные показатели. Кроме того, самоходная машина оснащается модулем защиты от опасного напряжения, который весьма полезен при работе вблизи линий электропередач. И напоследок отметим инструментальный инвентарь ЗИП, входящий в базовую комплектацию и позволяющий проводить техническое обслуживание крана в любом месте.

Средняя стоимость автокрана КС-45721 на российском рынке составляет 6,2 миллиона рублей.

голоса

Рейтинг статьи

Описание модели КС-65715-1

Автокран КС-65715-1 грузоподъемностью 50 тонн смонтирован на шасси KAMAZ-65201 (8х4)

Компактный телескопический кран КС-65715-1 производства АО «ГАКЗ» на базе серийного шасси КАМАЗ 65201 благодаря своей длинной стреле, наличию самого длинного в своем классе машин удлинителя (гуська), а также высокой грузоподъемности, является достойной альтернативой в классе «кранов-такси». Маневренный и обладающий разрешенными нагрузками на дорогу, он быстр и ловок в городском потоке и немедленно готов к работе на стройплощадке.

  • Телескопическая стрела длиной 40 метров;
  • Двухсекционный удлинитель длиной 17м, устанавливающийся относительно оси стрелы под углом 0, 20, 40 градусов; имеется возможность работы удлинителем стрелы на всех длинах стрел;
  • Высокая грузоподъемность с полным и частичным противовесом;
  • Установка дополнительных противовесов в рабочее положение производится без использования дополнительных грузоподъемных средств и людских ресурсов;
  • Возможность телескопирования с грузом на крюке;
  • Кран комплектуется съемной лебедкой;
  • Обеспечено удобство обслуживания стрелы и лебедок благодаря наличию удобной площадки;
  • Зона работы 360 градусов без потери грузовысотных характеристик в передней рабочей зоне «над кабиной»;
  • Максимальный размер опорного контура 7,5х7,2 метра;
  • Работа на не полностью выдвинутых балках выносных опор;
  • Экономия топлива в крановом режиме до 7% благодаря экономичной системе гидропривода;
  • Гидравлическая система Bosch-Rexroth, обеспечивающая плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций;
  • Благодаря системе LUDV реализована возможность гарантированного совмещения нескольких крановых операций вне зависимости от нагрузки на исполнительных органах;
  • Отопителем воздушного типа  WEBASTO
    Air Top 2000 ST, устанавливаемым в базовой комплектации,  гарантирована комфортная
    температура в кабине крановщика  в любое время года;
  • В качестве дополнительной опции может быть установлен кондиционер WEBASTO или кондиционер АВГУСТ;
  • В качестве дополнительной опции может быть установлен дополнительный
    (второй) воздушный  отопитель  WEBASTO
    Air Top 2000.


При изготовлении несущих металлоконструкций крановой установки и пятисекционной телескопической стрелы используется импортная высокопрочная сталь WELDOX. Секции стрелы сделаны из двух гнутых цельнометаллических профилей и, в соответствии с современными тенденциями мирового краностроения, имеют непрямоугольное сечение с нижним поясом в виде эллипса. Длина стрелы во втянутом положении 10,4 м обеспечивает крану компактность и маневренность при переездах. В полностью выдвинутом состоянии всех пяти секций длина стрелы составляет 40,0 м, за счет чего обеспечивается обширная рабочая зона и наибольшая высота перемещения груза при работе.

Гидравлическая система автокрана КС-65715 от компании Bosch Rexroth построена на инновационном решении совместной работы систем LS + LUDV, которая обеспечивает совмещение операций при любых режимах работы крана. При этом функция поворота всегда остается в приоритете, т.е. скорость поворота всегда соответствует значению, заданному оператором крана, независимо от нагрузки. Это преимущество делает автокран КС-65715 производительнее по сравнению со стандартными решениями, и как следствие позволяет сократить время цикла работы до 30%.

Использование регулируемого насоса с системами LS+LUDV позволяет снизить потребление топлива при работе крановой установки на 20%. Данная экономия достигается за счет того, что насос подает в рабочую систему только расход, необходимый для обеспечения заданных скоростей работы крана. В условиях простоя крана, насос выходит на минимальный рабочий объем и не подает рабочую жидкость в гидравлическую систему, и как следствие, происходит разгрузка двигателя шасси.

Система поворота является одной из основных функций крана

Крайне важно, чтобы управление данной функцией было максимально точным, стабильным и комфортным.
При использовании тормозной педали поворота Bosch Rexroth, оператор в любой ситуации сможет контролировать ускорение, торможение и точность функции поворота. Реализовано данное решение за счет применения дополнительного контура торможения

Как устроен кран – конструкционные и эксплуатационные особенности

Автокран КС-3577 на шасси МАЗ-5334

Для увеличения сферы применения автокрана КС 3577 он комплектуется решетчатым гуськом. Чтобы была возможность регулировки скорости передвижения грузов, грузовая лебедка оснащена аксиально-поршневым гидромотором. Благодаря его присутствию в конструкции крана управление максимально простое, все механизмы работают плавно и без сбоев. Существует возможность одновременного выполнения нескольких операций.

Компактность и маневренность машины обеспечивается наличием двухсекционной телескопической стрелы. Она состоит из стационарной и подвижной частей. Последняя выдвигается на длину до 6 м при помощи гидроцилиндров.

Поворотная часть крана состоит из нескольких частей:

  • редуктора;
  • гидравлического мотора;
  • колодочного тормоза с гидрозамыкателем.

Устройство автокрана КС 3577 обеспечивает возможность вращения ее поворотной части вручную при помощи специальной рукоятки. Она соединяется с рамой машины роликовым опорным кругом. Гидропривод крана создан по типу разомкнутой схемы циркуляции жидкостей в системе. В его конструкции присутствует гидромоторы, гидроусилители, аксиально-поршневой насос.


Автомобильный стреловой кран КС-3577-3-2

Другие конструкционные характеристики автокрана КС 3577

Кабина автокрана КС 3577 установлена на его поворотной платформе. Она облицована декоративным материалом, с теплоизоляцией, что обеспечивает комфортность пребывания машиниста внутри. Кабина имеет два окна, которые открываются наружу. Присутствует много дополнительного оснащения:

Кабина оператора автокрана Ивановец КС-3577 изнутри

  • стеклоочистители;
  • плафон для установки освещения;
  • вентилятор;
  • карман для документов;
  • козырек для защиты от солнца;
  • ящик для аптечки;
  • отопительный прибор.

Автокран КС 3577 имеет эффективную электросеть, рассчитанную на напряжение 24 В. Данная модель спецтехники оснащена приборами, которые обеспечивают безопасность ее работы. Присутствуют ограничители по грузоподъемности, датчики усилий, вылетов стрелы, высоты подъема грузов и прочие механизмы. Безопасность работы крана обеспечивается наличием сигнализации приближения к линиям электропередач, приборами, которые указывают зону функционирования машины.


Грузовые характеристики автокрана КС-3577

УРАЛ-5557, вездеход (КС-35714)

Грузовысотные характеристики

Кран на базе Урал подходит для работ на неустойчивых грунтах и в сложных условиях. Мы предлагаем автокран марки КС-35714 от Ивановец, рассчитанный на подъем грузов массой до 16 тонн. Имея компактные габариты, он идеально впишется в ограниченное пространство городской стройплощадки. А при необходимости работы на бездорожье, автокран справится с поставленными задачами благодаря мощному и устойчивому шасси.

Характеристики стрелы

Стандартная длина стрелы модели составляет 18 м. При необходимости возможно продление гуськом еще на 7 метров. Это дополнительное оборудование и выполняется под заказ. В этом случае полная высота подъема крюка составит 25 м. Автомобильный кран имеет рабочую зону в 270 градусов. После выдвижения балок выносных опор достигается высокая степень устойчивости при работе. Опорный контур составит 5,2х4 м .

Шасси и привод

Шасси-база данного автокрана от производителя Ивановец — УРАЛ 5557. Она имеет колесную формулу 6х6. Благодаря высоким качественным характеристикам шасси, автокран можно использовать в условиях проходимости повышенной сложности, например, на неустойчивых грунтах. Крановая установка оснащена гидравлическим приводом, который работает от насосов аксиально-поршневого типа. Мощность насосам придает двигатель базового шасси. Благодаря наличию гидропривода обеспечивается плавный запуск. Преимуществом модели является способность выполнять сразу несколько операций.

Безопасность эксплуатации

Повысить износоустойчивость крановой установки и предотвратить аварийные ситуации поможет система безопасности:

  • индикация поворота стрелы и имеющихся нагрузок;
  • координатная защита;
  • встроенный модуль, который контролирует поступление высокого напряжения.

Вся информация об оборудовании и о выполняемых манипуляциях поступает на дисплей, находящийся в операторской кабине. При этом ведется хронология всех произведенных операций. Система телеметрической памяти запоминает тонную последовательность процесса.

Описание

КрАЗ 250 кс 4562 это шасси марки КрАЗ 250, на который смонтирован стреловой кран кс 4562. В комплектацию крана входят специальные выносные опоры, подвижная платформа, на которой смонтирован механизм подъема и опускания грузов, стрела со стальными канатами и грузозахватывающим механизмом, а так же пульт управления. Автокран кс 4562 КрАЗ благодаря мобильности платформы на колесной базе, позволяет оперативно перемещать кран на различные участки работ или даже в отдаленные друг от друга точки.

Подъем и опускание груза лебедкой автокрана КС-4562

Для подъема груза золотник секции гидрораспределителя переводится в нижнее (по схеме) положение.

При этом через обратный управляемый клапан рабочая жидкость поступает к гидромотору и размыкателям. Тормоз размыкается, гидромотор начинает вращаться, а отработанная рабочая жидкость сливается в бак.

При опускании груза тот же золотник переводится в верхнее (по схеме) положение и рабочая жидкость поступает в противоположную полость гидромотора и в линию управления клапана.

Клапан открывается, пропуская рабочую жидкость на слив и обеспечивая при этом стабильность скоростного режима опускания груза.

Для уменьшения угла наклона блока цилиндра гидромотора КС-4562 и получения ускоренного перемещения крюка необходимо после включения золотника гидрораспределителя на выполнение операции включить электроуправление двухпозициионным гидрораспределителем в контуре грузовой лебедки, что соответствует верхнему (по схеме) положению.

При этом рабочая жидкость через гидрораспределитель поступает к золотнику сервоуправления гидромотора, который соединяет поршневую полость гидроцилиндра управления гидромотором с напорной магистралью.

Автокран КС-— технические характеристики

Маневренная спецтехника небольшой грузоподъемности нужна на стройплощадках всегда. Образцом удобного оборудования стал автокран КС-3577, о технических характеристиках которого стоит поведать подробнее.

Машина служит для погрузки/разгрузки разного материала. Ее активно применяют строители, производственники различных сфер промышленности. Продуманное устройство техники обеспечило ей популярность. Транспорт удобно использовать при перемещении лесоматериалов, бетонных и металлических конструкций.

Назначение крана

Это самоходная машина, основное ее предназначение — изменение локализации различных грузов путем перемещения их на небольшое расстояние. Преобладают в автокране лишь проверенные практическим опытом технические решения, что делает технику адаптированной для выполнения всевозможных задач.

Варианты использования КС 3577 далеко не ограничены процессом погрузки/выгрузки. Многоцелевая машина на основе МАЗ-5334 сумела доказать превосходство над большинством конкурентов, быстро выполняя монтаж зданий, перемещая крупногабаритные технические приспособления. Для нее отсутствуют ограничения, касающиеся размеров и веса переносимых объектов, поскольку кран имеет грузоподъемность в 16 тонн, а этого вполне достаточно для спецтехники малого класса.

Размеры автокрана КС-3577

Модель не теряется даже на фоне машин, у которых этот показатель достигает 25 тонн. Автокран справляется с работой везде, где приходится заменить манипуляторы, у которых недостаточно мощности для выполнения требуемых задач. КС 3577 успешно используют сотрудники МЧС при разборке завалов.

Устройство оборудования

Автокран КС-3577 — специализированная погрузочная техника, принадлежащая легкому классу. Она смонтирована на белорусском грузовике. Машина способна перемещать различные тяжести, крупногабаритные объекты.

Для крана разработан опорный контур особого трапецеидального сечения, благодаря чему удалось повысить его грузоподъемность.

Стрела

На грузовысотные характеристики установки влияют параметры телескопической стрелы. Она имеет неподвижный, а также подвижный элемент. Последний выдвигается на удаление 6 м, выталкиваемый гидроцилиндрами.

Конструктивные особенности и преимущества Галичанина

Применение современных технологий позволило разработчикам добиться высоких результатов в плане технического оснащения, производительности и безопасности выпускаемой техники. Среди достоинств, которыми обладают конструкции автомобильных кранов можно отметить следующие:

  • возможность подъема в зоне от 240° до 360°, что сводит к минимуму количество переездов и разворотов автомобиля;
  • индивидуальный привод поворотного и подъемного механизма, обеспечивающий управление, независимое от гидромоторов;
  • доступность применения дополнительного съемного противовеса, что увеличивает рабочие характеристики;
  • использование в конструкции стрелы секций с овоидным сечением, производимых из овальных и П-образных гнутых профилей;
  • укомплектованность стрелового оборудования гуськом, с изменяемым наклоном до 40°, что значительно повышает эффективность и производительность техники;
  • внедрение автоматических систем безопасности, предотвращающих перегрузку и опрокидывание.

Заслуживает внимания гидравлическая система с регулируемым гидроприводом, обеспечивающая плавное управление процессами, позволяющая совмещать рабочие операции.

Каждый автокран является самоходным и способен развивать скорость 50-60 км/ч. Своими габаритами он практически не отличается от грузового автомобиля, поэтому легко разместится на строительной площадке и обеспечит выполнение подъемных погрузочных и разгрузочных работ.
