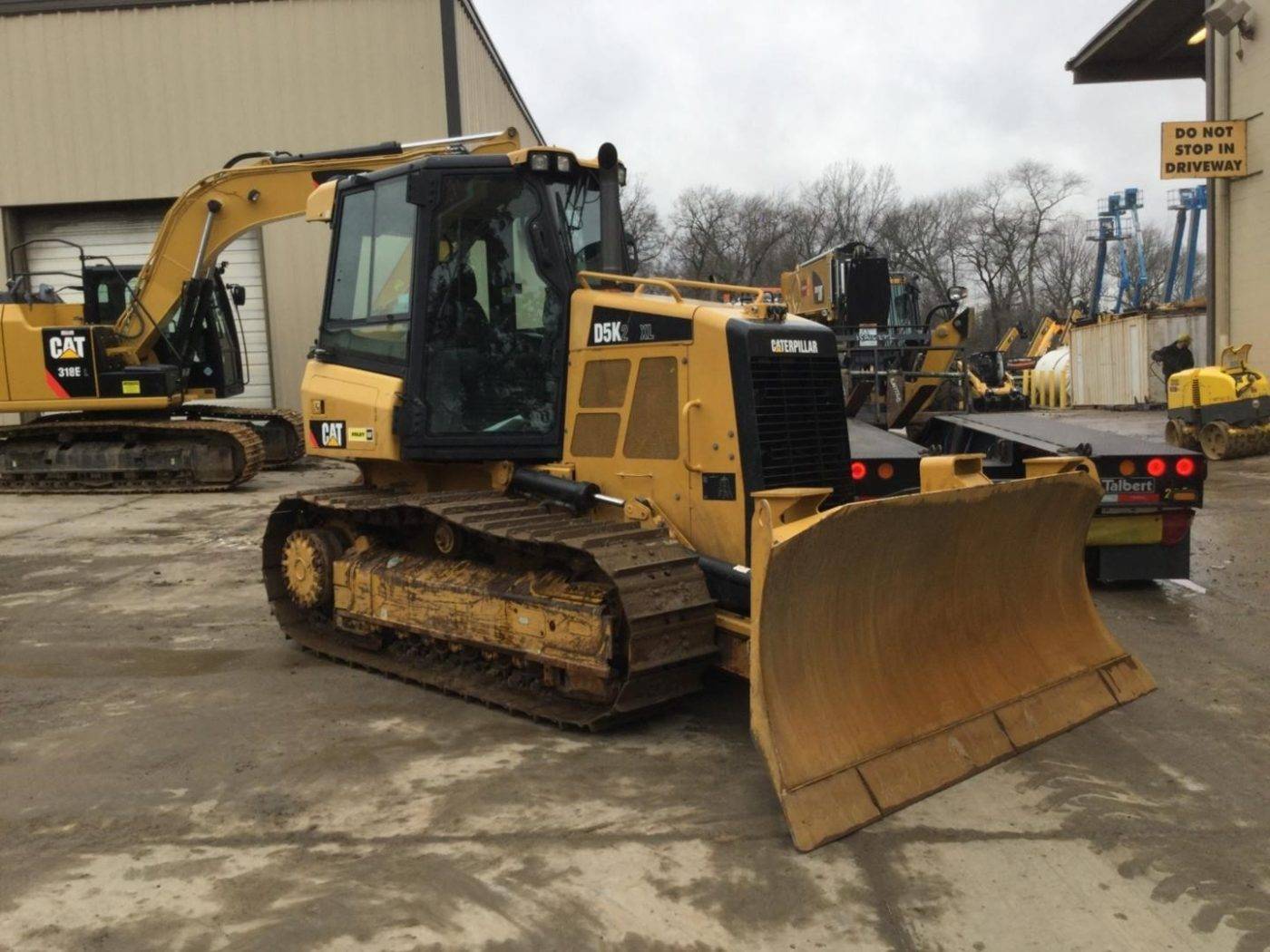

Бульдозер Caterpillar D5K2 технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры:

• длина без отвала и рыхлителя – 3740 мм;
• ширина в начальном исполнении без отвала – 2500 мм;
• ширина в начальном исполнении с отвалом VPAT (угол поворота 25 градусов) – 2972 мм;
• высота с навесом с конструкцией ROPS – 3040 мм;
• высота с кабиной с конструкцией ROPS – 3085 мм;
• высота по выхлопной трубе – 2979 мм;
• дорожный просвет – 382 мм.

Увеличение длины при использовании дополнительного оборудования:

• полусферический отвал – 1417 мм;
• отвал VPAT (угол поворота 25 градусов) – 1787 мм;
• отвал VPAT (прямое положение) – 1163 мм;
• лебедка PA55 – 381 мм;
• рыхлитель – 1026 мм.

Массовые характеристики модификации Caterpillar D6N XL:

• эксплуатационный вес (устройство ROPS, полусферический отвал, полный бак топлива, оператор) – 16404 кг;
• эксплуатационный вес (устройство ROPS, отвал VPAT, полный топливный бак, оператор) – 16605 кг;
• транспортировочный вес (полусферический отвал) – 16099 кг;
• транспортировочный вес (отвал VPAT) – 16300 кг.

Характеристика переднего навесного оборудования

(полусферический отвал/отвал VPAT):

• ширина – 3154/3272 мм;
• высота – -/1411 мм;
• предельная глубина копания – -/656 мм;
• вместимость – 4,28/3,18 куб.м.

Параметры рыхлителя:

• тип – параллелограммный с нерегулируемым углом рыхления;
• количество гнезд – 3;
• предельная глубина копания – 359,5 мм;
• ширина балки – 2202 мм.

Параметры лебедки:

• модель – PA55;
• размер троса (рекомендуемый/опция) – 19/22 мм;
• емкость барабана (рекомендуемый трос/опциональный трос) – 122/88 м;
• вес – 1276,5 кг.

Параметры

Бульдозеры «Катерпиллер», технические характеристики которых могут несколько отличатся в зависимости от модели, в целом легки в управлении. Передачи переключаются фрикционным рычагом.

Основными же показателями Д6 являются:

• Базовая длина – 3860 мм.
• Ширина с учетом отвала – 3360 мм.
• Высота – 3195 мм.
• Ширина колеи – 2160 мм.
• Клиренс – 507 мм.
• Объем отвала – 4,28 куб. м.
• Эксплуатационная масса – 16605 кг.

В качестве основного рабочего оборудования на машине используется стандартный отвал и рыхлитель. Последний, в свою очередь, представлен в виде ножеподобного устройства, которое вмонтировано в корму агрегата. Могут быть также использованы и рыхлители однозубые или многозубые. Использование специальных пластин с острыми твёрдосплавными наконечниками позволяют развивать усилие во время копания до 8 тонн. Обратная выемка может происходить с внушительным усилием до 18,5 тонн. Вообще же, рабочие органы вполне способны дробить даже скальные породы на мелкие частицы.

Отделение оператора

Кабина бульдозера Caterpillar D6N удобна и практична. Она оборудована:

Кабина Caterpillar D6N внутри

• кондиционирующей системой;
• шумоизолирующими пенопластовыми панелями;
• герметичными окнами и дверьми;
• лазерной и спутниковой системами нивелирования AccuGrade.

Для снижения шума кабина дополнительно обита звукопоглощающим материалом. В результате уровень шума на месте оператора – 79 дБ.

Облегчает управление бульдозером система гидравлики. Контроль за техническим состоянием систем ведется с помощью устройства EMS III, сообщающего машинисту рабочие параметры главных узлов.

Особенности трансмиссии

Бульдозер «Катерпиллер» укомплектован трансмиссией, рассчитанной на постоянную передачу мощности в абсолютно любых внешних условиях. Для этого применяются особо прочные, долговечные узлы, способные обеспечить достаточно плавное переключение передач без потери мощности и на высокой скорости работы агрегата. Производители предусмотрели использование одноступенчатого гидравлического трансформатора с разделителем крутящего момента. Этот узел позволяет создать очень большое тяговое усилие, снижает ударное воздействие на все детали трансмиссии и гарантирует поддержание высокого КПД.

ДВИГАТЕЛЬ

Caterpillar D6N LGP комплектуется современным двигателем Cat C6.6 ACERT с электронным управлением и системой прямого впрыска. В конструкции присутствует механизм предпускового подогрева воздуха с автоматическим запуском. Мотор оборудован промежуточным охлаждением наддувочного воздуха (АТААС) и турбокомпрессором.

Двигатель Cat C6.6 ACERT подойдет для использования на территории России. Эффективность его работы не снижается при использовании низкокачественного топлива. Система впуска воздуха имеет 3-ступенчатый механизм фильтрации с уровнем очистки 99,8%. От стандартной схемы с несколькими ремнями вентилятора системы очистки создатели отказались. Вместо них в конструкцию двигателя добавили автоматическую систему натяжения ремня и клиновидный ремень из полимерного материала.

Характеристики агрегата Cat C6.6 ACERT:

• рабочий объем – 6,6 л;
• мощность – 111,8 (152) кВт (л.с.);
• количество оборотов – 2000 об/мин;
• число цилиндров – 6;
• диаметр цилиндра – 110 мм.

Параметры

Бульдозеры «Катерпиллер», технические характеристики которых могут несколько отличатся в зависимости от модели, в целом легки в управлении. Передачи переключаются фрикционным рычагом.

Основными же показателями Д6 являются:

• Базовая длина – 3860 мм.
• Ширина с учетом отвала – 3360 мм.
• Высота – 3195 мм.
• Ширина колеи – 2160 мм.
• Клиренс – 507 мм.
• Объем отвала – 4,28 куб. м.
• Эксплуатационная масса – 16605 кг.

В качестве основного рабочего оборудования на машине используется стандартный отвал и рыхлитель. Последний, в свою очередь, представлен в виде ножеподобного устройства, которое вмонтировано в корму агрегата. Могут быть также использованы и рыхлители однозубые или многозубые. Использование специальных пластин с острыми твёрдосплавными наконечниками позволяют развивать усилие во время копания до 8 тонн. Обратная выемка может происходить с внушительным усилием до 18,5 тонн. Вообще же, рабочие органы вполне способны дробить даже скальные породы на мелкие частицы.

Ходовая часть

Башмаки имеют упрочнения, что обеспечивает длительную безотказную работу. Дифференциальная система управления гарантирует распределение мощности на ходовую часть, при повороте гусеницы вращаются с разной скоростью. Гусеничный ход характеризуется высокой точностью. Передний направляющий каток имеет большой ресурс по сравнению с предшественниками, его срок службы увеличился в 2 раза. То же касается направляющих роликов и звездочек.

Маневренность техники позволяет преодолевать любые препятствия. Стандартно устанавливается КПП планетарного типа с возможностью управления под нагрузкой. Она рассчитана на 3 передние и 3 задние скорости. В состав коробки трактора Катерпиллер Д6Р входят муфты с масляной системой охлаждения. Раздаточная коробка обеспечивает максимальную производительность работ, она используется в качестве гидродинамического элемента, передающего мощность от мотора в КПП. Она имеет блочную конструкцию, что гарантирует высокую скорость обслуживания и его простоту.

Ходовая часть Caterpillar D6R обладает более широкой колеей, что гарантирует устойчивость на любом основании, а также возможность осуществлять поворот более просто. На нее могут устанавливаться башмаки с увеличенной шириной, если речь не идет о модификации LGP VPAT.

Вернуться к навигации

ДВИГАТЕЛЬ

Caterpillar D5K2 оснащен стандартным дизельным двигателем Cat C4.4 с технологией ACERT. Двигатель оснащен турбокомпрессором с промежуточным охлаждением воздуха (ATAAC) и системой непосредственного впрыска топлива. Очиститель воздуха оснащен предварительным фильтром. Машину можно запустить с помощью электростартера. Двигатель надежно запускается при экстремально низких температурах и рассчитан на тяжелые условия эксплуатации. Чиллер имеет экономичный режим со специальными настройками частоты вращения двигателя, что позволяет снизить расход топлива до 20%.

Характеристики двигателя Caterpillar D5K2:

• рабочий объем – 4,4 литра;
• Номинальная мощность — 71,6 (96) кВт (л.с.);
• об/мин — 1900 об/мин;
• количество цилиндров — 4 (рядный);
• отверстие — 105 мм;
• экологический класс — EU Tier 3/Stage IIIA.

Управление движением и исполнительными органами

Смена скорости и вектора движения производится одним рычагом, для воздействия на узлы фрикционов, на положение отвала и рыхлителя также используется рычажное сервомеханическое управление.

Опционно машины оборудуются цифровыми электронными блоками контроля, позиционирования на местности, нивелирного обеспечения и джойстиковым управлением.

Комбинированная панель приборов и блоки системы Advisor Monitoring System позволяют механику, проводящему обслуживание машины, получать контрольную информацию о состоянии агрегатов бульдозера.

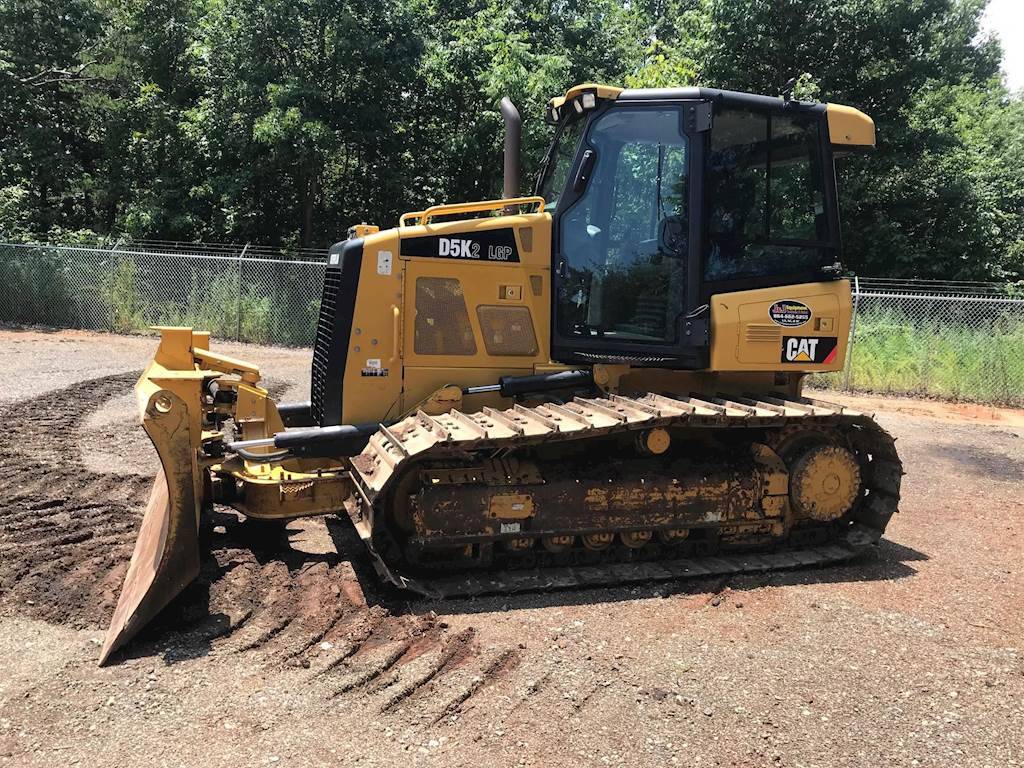

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Caterpillar D5K2

Габаритные размеры (XL/LGP):

• Длина бульдозера без рыхлителя и отвала 3265/3265 мм;
• длина бульдозера с отвалом – 4309/4309 мм;
• ширина со стандартной гусеницей без бульдозерного отвала — 2110/2410 мм
• высота крыши – 2769/2769 мм;
• колея колес – 1600/1750 мм;
• дорожный просвет – 332/332 мм.

Чистая эксплуатационная масса (XL/LGP) с конструкцией ROPS, бульдозерным отвалом, смазочными материалами, топливом и оператором составляет 9 110/9 418 кг.

Ассортимент аксессуаров включает:

• Передние крюки (лопасти XL, Intermediate, LGP);
• Задние агрегаты (румпель, лебедка).

Параметры переднего навесного оборудования

• Ширина – 2782/2921/3220 мм;
• ширина при максимальном угле поворота колес – 2636/2669/2940 мм;
• высота — 1073/1010/1010 мм;
• конечная высота подъема – 767/767/767 мм;
• предел копания – 586/572/572 мм;
• угол режущей кромки (регулируемый) — 52-58/52-58 градусов;
• максимальный угол — 25/25/25 градусов;
• максимальный угол — 402/448/448 мм;
• вместимость — 2,19/2,09/2,34 куб.м.

Параметры параллелограммного рыхлителя:

• Количество реквизитов — 3;
• общая ширина — 1710 мм;
• максимальная высота подъема – 555 мм;
• глубина копания – 337,5 мм;
• вес — 554 кг.

Характеристики лебедки:

• тип — гидростатическая лебедка с регулируемой скоростью;
• диаметр каната (рекомендуемый/дополнительный) — 16/19 мм;
• грузоподъемность барабана (рекомендуемый/дополнительный канат) — 113/78 м;
• максимальная скорость (пустой/полный барабан) – 40/63 м/мин;
• Максимальное тяговое усилие (пустой/полный барабан) – 18144/11340 кг;
• вес — 610 кг
