Бульдозер ДЗ 17 технические характеристики

Технические характеристики и модификации

Выпуск новых ДЗ-110 прекратился еще в 2002 году, однако, Ярославский до сих пор реализует эти машины, основанные на тракторах Т-130 (класс 6) и Т-170 (класс 10), прошедших капитальный ремонт. Таким образом, ДЗ-110 является бульдозерной модификацией тракторов Т-170 и Т-130. Различия заключаются в установленном дополнительном оборудовании (отвал, рыхлитель, нож, толкающий брус, гидроцилиндры).

Чаще всего данный бульдозер встречается с четырехтактным двигателем Д-160 мощностью 170 л. с. Охлаждение этого двигателя жидкостное, а запас крутящего момента составляет около 25%. На бульдозеры этой модели последних лет выпуска возможна установка двигателей ЯМЗ-236, а также зарубежных аналогов от Cummins и DEUTZ.

Мощность при этом возрастает до 180-190 л. с. Может быть установлен предпусковой обогрев двигателя, облегчающий эксплуатацию в условиях низких температур.

Трансмиссия четырехвальная, двенадцатиступенчатая. Сцепление замкнутое, имеет гидравлический сервопривод сухого трения. Скорость движения передним и задним ходом составляет до 12 км/ч. Для движения вперед предусмотрено 8 скоростей, для движения назад — 4. Дополнительно может быть установлен вал отбора мощности и уменьшитель хода.

Ходовая система основана на тележках, подвеска полужесткая, трехточечная, с микроподрессориванием и балансирной балкой. Такая ходовая система наиболее эффективна на жестких грунтах. С каждой стороны размещено по 5-7 (в зависимости от модификации базового трактора) основных катков и по 2 поддерживающих.

Кабина каркасной конструкции, расположена на виброплатформе. Сидение водителя оборудовано рессорами, возможна регулировка по высоте и положению спинки. Возможна установка масляно-воздушного обогревателя и кондиционера. Достаточная площадь остекления и солнцезащитные шторки делают работу оператора комфортнее.

История создания Т-170

Прежде чем продолжить рассказ о Т-170 хотелось бы кратенько вспомнить историю завода, которая неразрывно связанна с историей нашей страны. Именно ЧТЗ, в 30-е годы стал локомотивом тракторостроения в СССР. Сложно переоценить тот вклад, который внесло предприятие в индустриализацию тогда еще молодого Советского государства.

Решение о строительстве тракторного гиганта на Урале, было принято в конце мая 1929 года. Стать новым центром машиностроения, было суждено Челябинску. Выбор места был не случаен, ему способствовали промышленные традиции региона с развитой инфраструктурой и квалифицированными кадрами.

Мало кому известен факт, что после отказа фирмы Caterpillar участвовать в разработке генерального плана предприятия. В Детройте было организованно бюро «Челябинск трактор плент» в котором над планом предприятия совместно трудился интернациональный коллектив из 12 американцев и 40 советских инженеров.

Первые цеха были в торжественной обстановке заложены в августе 1930-го. Проект завода вобрал в себя весь накопленный мировой опыт в тракторостроении, что позволило заводу стать крупнейшим на тот момент предприятием не имеющим аналогов ни в Европе ни в Америке.

Нельзя не отметить тот вклад который был сделан ЧТЗ в победу в Великой Отечественной войне. За годы войны с конвейеров Уральского завода сошло 18000 различных боевых машин, а так же не счетное количество боеприпасов, танковых двигателей и запчастей к ним.

В послевоенное время предприятие переводит производство на мирные рельсы и разворачивает активную деятельность. К концу 1948 года завод уже выпускал 20-25 машин в сутки, а в середине 50-х годов трактора с Урала покупают Австрия, Финляндия, Египет, Бирма, Швеция, Афганистан, Бразилия и др.

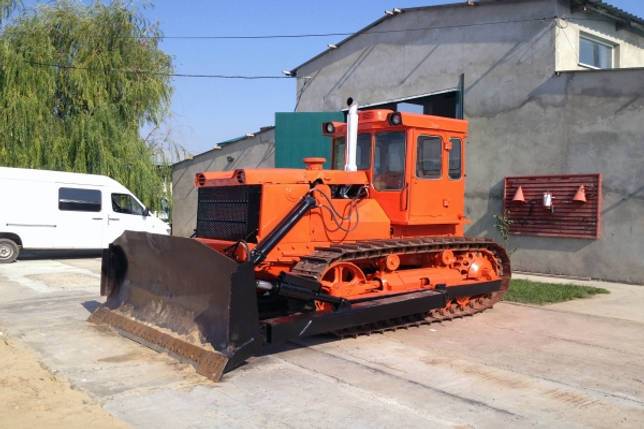

Бульдозер Т-170

С конца 1960-х годов на ЧТЗ начинается модернизация и продолжается вплоть до начала 80-х. В эти годы рождается новое, перспективное семейство тракторов Т-130.

Свой миллионный трактор завод выпускает в 1984 году, а пик производства приходится на 1988 год, в течении которого было выпущено 31 700 машин. В том же 1988 глубокая модернизация Т-130 рождает новый, более мощный Т-170 выпуск которого прекратится лишь в 2002 году.

Бульдозер ДЗ-171 с каркасной кабиной хорошей обзорности

Высокий запас прочности бульдозера ДЗ-171, уже снятого с производства Челябинским тракторным заводом в пользу выпуска более современных модификаций, до сих пор привлекает к нему внимание потребителей. В модели были реализованы передовые разработки того времени, позволяющие и сейчас успешно конкурировать с современной техникой

Где используется бульдозер ДЗ-171

В связи со стремительными темпами развития разных отраслей промышленности гусеничный бульдозер ДЗ-171, также как и бульдозер ДЗ-110, активно эксплуатируется для выполнения работы разного рода:

• промышленное строительство;
• дорожные работы;
• возведение мостов и гидротехнических сооружений;
• ирригация и мелиорация;
• разработка недр в угольной и рудной промышленности;
• Уборка снега коммунальными предприятиями.

Производительность спецтехники

Модель 10 тягового класса с соответствующим запасом прочности и производительностью свою эффективность ДЗ-171 неоднократно доказал при работе на поверхностях со сложным рельефом, в болотистой местности. Конструктивные особенности позволяют сохранять оптимальные показатели рабочих характеристик и при суровых сибирских морозах, и в субтропическом климате. Навесное рыхлительное оборудование с одним или тремя зубьями обеспечивает заглубление до 500 мм. Используется также поворотный или неповоротный отвал шириной 4100 и 3200 мм соответственно, работающий под углом 55 градусов. Техника не уступает по свои показателям зарубежному аналогу бульдозеру Cat D6.

Конструкция бульдозера ДЗ-171

Основой для модели послужила база гусеничного трактора Т-170.01. Помогут лучше получить представление о бульдозере ДЗ-171 технические характеристики. Двигатель Д-160.01 — четырехтактный четырех цилиндровый с жидкостным охлаждением. Есть несколько модификаций, работающих на дизельном топливе, керосине или газовом конденсате. Мощность двигателя достигает 180 л.с.

Устойчивость бульдозер ДЗ-171 масса, которого составляет 17480 кг, обеспечивают гусеничные ходовые элементы. Коробка передач механическая повышенной надежности. Топливный бак рассчитан на 300 литров горючего. Расход топлива в пределах 14,5 л/ч. Бульдозер способен развить скорость 12,05 км/ч при движении вперед и 2,58 км/ч в момент заднего хода.

Каркасная кабина с виброизоляцией надежно защищает водителя в чрезвычайных ситуациях (переворачивание бульдозера или попадание тяжелых грузов в кабину). Способствует комфорту во время работы панорамный обзор и удобно расположенные элементы управления, регулируемое кресло и система фильтрации воздуха от пыли. Для работы в зимний период кабина оборудована отопительными приборами. В некоторых моделях есть кондиционер.

Основные преимущества и недостатки

Как и любой вид спецтехники, модель имеет свои положительные и негативные стороны, с которыми стоит ознакомиться предварительно. К преимуществам модели бульдозера ДЗ-171 можно отнести:

• высокую производительность;
• надежность;
• широкий спектр применения;
• высокие рабочие характеристики при разных климатических условиях;
• обеспечение комфорта и безопасности водителя во время работы.

Основным недостатком можно считать невозможность покупки новой модели. Но за время производства был наработан большой опыт по ремонту и сервисному обслуживанию бульдозера, и найти хорошую компанию для этих целей не составит труда. К тому же, завод-изготовитель не прекратил выпускать запасные части для спецтехники, снятой с производства, и предлагает услуги по проведению капитального ремонта.

Аренда и приобретение бульдозера

При покупке такой техники как бульдозер ДЗ-171 цена будет зависеть от года выпуска и технического состояния. В этом случае нужно внимательно изучить историю и условия эксплуатации. Если планируется использовать для конкретного действия на короткий срок бульдозер ДЗ-171 аренда станет лучшим выходом. Это позволит сэкономить значительные средства.

kowsh.ru

Эксплуатация и ремонт

На основе чего был создан бульдозер ДЗ-171? Т-170 – трактор, являющийся прототипом для описываемого агрегата. В связи с этим ДЗ-171 получил целый ряд преимуществ, а именно:

• Простота конструкции, которая позволяет осуществлять ремонтные работы без использования дорогостоящих импортных специальных инструментов и средств.
• Большой собственный вес и мощнейший двигатель, что минимизировал конкуренцию для бульдозера в своем классе.
• Высочайшая степень проходимости по грязи, снегу, песку, бездорожью.
• Широчайшая ремонтная база, которая сохранилась со времен эпохи СССР и активно применяемая в наши дни.
• Отсутствие сбоев в работе при резких колебаниях температуры внешней среды.
• Низкая стоимость на запасные части и детали.

Из отрицательных моментов машины можно лишь отметить, что, поскольку она имеет гусеницы, при ее езде по асфальту последний трескается. Также в связи с тем, что бульдозер больше не выпускается, с каждым годом становится все труднее подобрать по-настоящему качественные комплектующие, однако на данный момент их на отечественном рынке еще большое количество.

Как показала многолетняя практика, конструкция бульдозера такова, что многие ремонтные работы способен осуществлять персонал с довольно низкой степенью квалификации и без специального образования.

Технические характеристики бульдозеров

· длина отвала — до 5,550мм

· масса отвала — до 10т

· размеры отвала: ширина — до 6100 мм, высота — до 2200мм

· высота с козырьком — 2300мм

· подъем отвала — 1780мм

· заглубление отвала — 800мм

· расстояние перемещения породы — до 200 м

· мощность двигателя — до 386кВт

· масса — до 120 т

Отвалы бульдозеров оснащаются механизмами поворотов в плане, перекосов в поперечной плоскости, наклона вперёд—назад по ходу.

Бульдозеры с поворотным и неповоротным отвалами могут оснащаться системами комбинированного автоматического управления положением отвала, например, «Копир-Авто-план-10/ЛП» и «Комбиплан-10Л» на бульдозерах класса 10 ДЗ-110А.

Бульдозеры снабжаются сменным оборудованием (рыхлителями, откосниками, уширителями, открылками и др.), расширяющим область их применения и повышающим эффективность на отдельных работах.

Основные виды дополнительного сменного оборудования к бульдозерам с неповоротным отвалом

1 —трех (пяти) секционный сферический отвал; 2 — открылки; 3 — удлинители; 4 — передние и задние рыхлительные зубья; 5— ; кирка для взламывания асфальтовых покрытий; 6 — ножи для мерзлых грунтов; 7 — кусторезный нож; 8 — канавная наставка; 9 — отвал планировщика; 10 — откосник с жестким креплением и гидроуправляемый откосник-планировщик; 11 — передние и задние лыжи; 12 — отвальная приставка для работы от стенки; 13 — грузовые вилы; 14—подъемный крюк; 15 — снегоочиститель; 16 — толкающая плита; 17 — грабельный корчеватель.

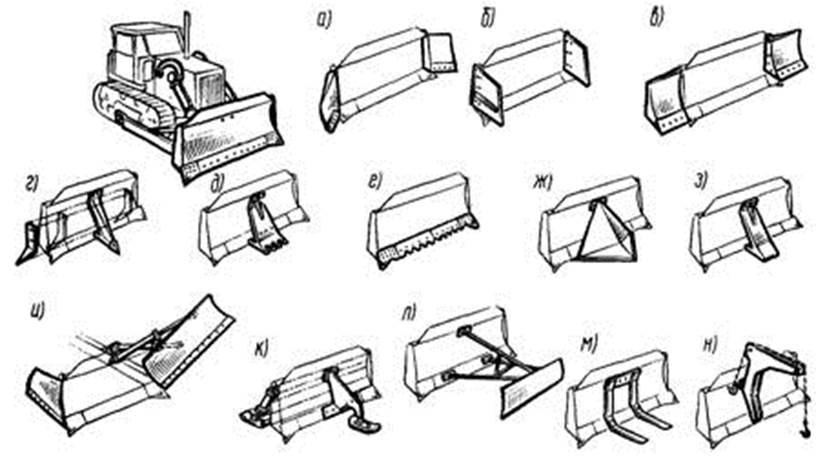

Основные виды дополнительного сменного оборудования к бульдозерам с неповоротным отвалом

а — уширители, б — открылки, в — удлинители, г — передние и задние рыхлительные зубья, д — кирка для взламывания асфальта, е — ножи для разработки высокопрочных грунтов и наледей, ж — кусторезная приставка, з — канавная надставка, жесткий и и — гидроуправляемый откосник и откосник-планировщик, к — передние и задние лыжи для точной планировки грунта, л — отвальная приставка для работы от стенки, м — грузовые вилы, н — грузоподъемный крюк.

Бульдозер ДЗ-27С на базе Т-130.1.Г-1

1 – толкающий брус; 2 – нож; 3 – отвал; 4 – винтовой раскос; 5 – гидроцилиндр; 6 – трактор

Бульдозер ДЗ-42Г

1 — нож; 2 — отвал; 3 — козырек; 4 — кронштейн; 5 — гидроцилиндр подъема-опускания; б — базовый трактор; 7 — рычаг управления гидрораспределителем; 8 — поперечная балка с цапфами; 9 — толкающий брус.

Таблица 1.2 Технические характеристики бульдозеров на тракторах тягового класса 3 и 4

Бульдозер ДЗ-101 А

1 — толкающий брус; 2 — отвал; 3 — гидрораскос; 4 — гидроцилиндр подъема-опускания; 5 — опора гидроцилиндров; б — базовый трактор Т-4АП2-С1.

Бульдозеры тягового класса 10 выпускают на базе гусеничных тракторов Т-130МГ-1, его модернизированной модели Т-170 и ее модификации Т-170.01, Т-170.40 и Т-170.41.

Источник

Бульдозер ДЗ-110: технические характеристики

Бульдозер ДЗ-110 адаптирован для работы в суровых условиях российской действительности. Техника выдерживает экстремально низкие температуры до — 40 градусов и сохраняет трудоспособность в экстремально жарких регионах с температурой до + 40 градусов. К главным особенностям ДЗ-110 относится:

• высокая ремонтопригодность;
• простота использования и обслуживания;
• сравнительно невысокая цена;
• возможность эксплуатации в любых условиях.

Двигатель

На бульдозер ДЗ-110 в базовой модификации устанавливается четырехтактный дизель заводского производства Д-160. Мотор отличается объемом 14,48 литров. При оборотах коленвала 1250 в минуту бульдозер ДЗ-110 имеет мощность 170 л.с. Силовой агрегат охлаждается жидкостной системой. Рассчитывая на увеличение нагрузок на мотор, производитель предусмотрел запас крутящего момента в 25 %.

На модернизированных современных версиях бульдозера использовались двигатели мировых лидеров в производстве силовых агрегатов: американского Cummins и немецкого DEUTZ. Моторы выдавали мощность 180 и 190 лошадей соответственно. На некоторых моделях устанавливался двигатель ЯМЗ-236. Это неудивительно, ведь права на продажу техники перешли к Ярославскому производителю.

Максимальное тяговое усилие машины составляло 94 кН. Основные нагрузки на себя брал литой блок цилиндров, изготовленный из чугуна. Вертикальные перегородки блока стали основой, к которой крепились распределительный и коленчатый валы, а также валик декомпрессора. Для удобства ремонта и техобслуживания мотора в его корпусе предусмотрены специальные люки для осмотра.

Особенностью двигателя стало использование уравновешивающего механизма для сокращения вибрации. В базовом моторе был предусмотрен механизм газораспределения.

Основное устройство и ходовая часть

Поскольку бульдозер ДЗ-110 является модифицированным трактором, устройство его трансмиссии и гидравлической системы не отличается от базовой модели Т-170. Однако, для обеспечения выполнения возложенных функций, землеройная машина оснащается дополнительными:

• толкающими брусьями;
• винтовым раскосом;
• отвалом с ножами;
• гидроцилиндрами подъема и опускания отвала;
• гидроцилиндром перекоса отвала;
• трубопроводами гидросистемы.

Толкающие брусья соединены с кронштейнами, оснащенными системой компенсации перемещений. Крепление осуществляется сварными швами. Трансмиссия представлена механической четырехвальной 12-ступенчатой коробкой передач. Муфта сцепления — замкнутого типа с гидравлическим сервоприводом.

Ходовая система поставлена на тележки с балансиром и трехточечной жесткой подвеской. В отличие от бульдозеров с рессорным типом подвески, бульдозер ДЗ-110 ведет себя более уверенно на любых поверхностях. Жесткая рама обеспечивает устойчивость машины.

Для движения используются гусеничные цепи с прямоугольной формой профильной рамы. Гусеницы оснащаются шестью опорными катками с каждой стороны и подключаются к гидравлической системе, которая, в свою очередь, регулирует работу отвала.

Для обеспечения комфорта водителя на ДЗ-110 устанавливается кабина на виброплатформе. Подрессоренное сиденье водителя регулируется в вертикальной и горизонтальной плоскостях. В некоторых модификациях устанавливался кондиционер.

Рабочие характеристики

• тип отвала — неповоротный;
• угол резания грунта — 55 градусов;
• высота подъема отвала — 102 мм;
• скорость подъема/опускания — 0,2 м/с;
• тип рыхлителя — трехзубый;
• масса — 2245 кг;
• максимальное заглубление — 650 мм.

Техническая характеристика бульдозеров

• Внешнеторговые расчёты.
• Формы безналичных расчётов.
• Платежный оборот и безналичные расчёты.
• Организация денежного обращения.
• Возникновение денежного обращения.
• Субъективная социология Лаврова.
• Социальные проблемы рынка труда. Дискриминация на рынке труда.
• Эволюционизм и первобытная культура.
• Источники предпринимательского права.
• Фотореклама в России в начале 20 века.
• Понятие и виды хозяйственных товариществ.


  Спорт Техническая характеристика бульдозеров

  Количество просмотров публикации Техническая характеристика бульдозеров – 750

  Наименование параметра	Значение
  Тема статьи:	Техническая характеристика бульдозеров
  Рубрика (тематическая категория)	Спорт

  Показатель	ДЗ-101А	ДЗ-18	ДЗ-27С	ДЗ-110А	ДЗ-35С	ДЗ-25
  Тяговый класс, кН   Базовый трактор   Размеры отвала, м: Длина Высота   Средняя толщина срезаемой стружки грунта͵ м   Скорость движения, км/ч: I II III IV задняя	Т-4АП2   2,6 0,95   0,15     2,2 2,67 3,23 4,00 3,99	Т-1003Т   3,9 1,1   0,13     2,36 3,78 4,51 6,45 2,79	Т-1301Г-1   3,2 1,3   0,25     3,17 3,77 4,38 5,22 3,05	Т-1301Г-1   3,22 1,3   0,25     3,17 3,77 4,38 5,22 3,05	Т-180КС   3,40 1,23   0,16     2,86 4,62 6,37 8,66 3,21	Т-180ГП   4,43 1,20   0,15     2,86 4,62 6,37 8,66 3,21

  Приложение 5
  Типическая характеристика рыхлительного
  Оборудования на базе бульдозеров

  Показатель	Рыхлитель
  ДП-5С	ДП-26С	ДП-7С	ДП-22С
  Базовый бульдозер Число зубьев рыхлителя Ширина полосы рыхления, м Глубина рыхления, м	ДЗ-18   1,47 0,4	ДЗ-27С, ДЗ-110А   0,7 0,45	ДЗ-35С   1,96 0,6	ДП-25   1,68 0,5

  Приложение 6
  Таблица 1
  Техническая характеристика трубчатых дизельных молотов

  Показатель	СП-75	СП-76	СП-77	СП-78	СП-79
  Масса ударной части, т Наибольшая энергия удара, кДж Длина молота͵ м Масса молота͵ т	1,25   3,96 2,6	1,8   4,34 3,8	2,5   43,5 4,97 5,9	3,5   5,15 7,6	5,0   5,3 9,1

  Таблица 2
  Техническая характеристика штанговых дизельных молотов

  Показатель	СП-60	СП-66
  Масса ударной части, т Наибольшая энергия удара, кДж Длина молота͵ м Масса молота͵ т	0,24 1,75 1,98 0,35	2,5 4,62 4,4

  Таблица 3
  Техническая характеристика копров

  Показатель	Марка
  СП-49Б	С-860	СП-50	СП-51С
  Базовая машина Наибольшая длина сваи, м Грузоподъемность, т	Т-130БГ-1	ЭО-4111В	ЭО-5111Б	ЭО-5111Б

  Приложение 7
  Таблица 1
  Техническая характеристика бетоносмесителей

  Показатель	СБ-15	СБ-91А	СБ-31	СБ-17	СБ-35
  Объем готового замеса, л Число циклов в час

  Таблица 2
  Техническая характеристика бадей
  Для подачи бетонной смеси

  Показатель	БПВ-0,5	БПВ-1,0	БПВ-1,5	БНВ-0,5	БНВ-1,0
  Вместимость, м3 Грузоподъемность, кг Высота͵ мм Масса, кг	0,5		1,5	0,5

  Таблица 3
  Характеристика грузоподъемности кранов

  Тип и марка крана	Длина стрелы, м	Вылет стрелы, м	Грузоподъемность, т	Высота подъема, м
  Автомобильный на базе ЗИЛ-130 МС-2561К		4,1 7,0 11,0	3,7 1,7 0,9	12,0 10,9 7,0
  Автомобильный на базе МАЗ-5334 КС-3562		5,4 7,0 9,0 11,0 13,2	4,0 3,1 2,2 1,7 1,3	13,4 12,5 11,0 9,0 5,8
  Автомобильный на базе КрАЗ-257 МК-16		5,5 8,0 10,0 12,0 16,0	9,0 5,2 2,5 2,0 1,2	18,9 18,1 17,0 15,5 12,0
  Автомобильный на базе АЗ-53213 КС-4572	21,7	6,5 8,0 12,0 14,5 18,5	5,0 3,5 1,6 1,0 0,4	21,7 21,0 18,3 16,0 10,0
  Пневмоколесный МКТ-40		5,2 6,0 8,0 11,0 17,0	25,0 20,0 12,5 7,0 2,5	25,8 25,5 25,0 24,0 20,5
  Примечание. Промежуточные значения величин определяют интерполяцией.

  Приложение 8
  Траншейные роторные экскаваторы

  Показатель	Марка экскаватора
  ЭТР-162	ЭТР-204	ЭТР-223	ЭТР-253А	ЭТР-254
  Размер траншеи, м: Глубина Ширина   Базовая машина	1,6 0,8   ДТ-75С2	2,0 1,2   Т-130Г	2,2 1,5   Т-130Г	2,5 2,1; 3,2   ДЭТ-250М	2,5 1,8; 2,1; 2,4   К-701, Т-130
  	Бесступенчатая
  Рабочая скорость, м/ч	5…308	10…300	10…300	20…350	20…509

  ··

  Техническая характеристика бульдозеров – понятие и виды. Классификация и особенности категории “Техническая характеристика бульдозеров” 2017, 2018.

Кабина машиниста и навесное рабочее оборудование

Каркасная кабина ДЗ 171 выполнена с применением материалов, имеющих шумоизоляционные и вибропоглощающие свойства. Кабина обеспечивает широкую зону обзора для машиниста. Отопительные элементы и вентиляция гарантируют комфортные условия работы в любых климатических зонах. Водитель занимает удобное рабочее место с возможностью регулирования в нескольких направлениях. Для легкости управления рычаг и необходимые кнопки находятся в досягаемой близости.

Жесткий каркас кабины призван защитить оператора в случае переворота техники или падения груза. Спереди машины монтируется отвал требуемого типа. Винтовые раскосы применяются для преобразования угла резания. К задней части прикрепляется трехзубый или однозубый рыхлитель грунта.

Кабина ДЗ 171
