Основы функционирования
При желании машинист ДТ-75 способен просчитать период рабочего цикла, заключающийся в выполнении следующих действий:
- Рабочий ход, при котором производится углубление в почву и ее копка (происходит набор, а затем перемещение набранного грунта).
- Прекращение движения в момент переключения скоростей.
- Время холостого движения, чтобы вернуть агрегат в начальную точку.
- Остановка, необходимая для переключения на рабочий ход.
Сначала подрезанный, а затем отделенный грунт накапливается перед ножом, заполняя отвал до верха. Потом отвальный механизм приподнимается до кромки земной поверхности, его содержимое перемещается в требуемое место. Если требуется выровнять по плоскости снятый грунт, тогда отвал при перемещении машины равномерно приподнимают. Отменные показатели маневренности позволяют водителю начинать каждый цикл на другом месте.
Эксплуатация
Выпускались 4 комплектации землеройной машины этой модели:
- С1 — присутствовали выносные цилиндры, узлы задней навески и гидравлики;
- С2 — добавлен распределитель и бак гидравлики;
- С3 — отсутствует дополнительное оборудование;
- С4 — аналогичен С1, но отсутствует выносной цилиндр.
Чтобы переместить спецтехнику на место работы автотранспортом, желательно точно знать заранее, какая масса бульдозера вместе с навесными приспособлениями будет транспортироваться. Хотя раньше распространен был вариант перемещения железнодорожными платформами, использование автомобильной техники оказалось значительно экономичнее.
Расход топлива
Паспортный расход солярки за час интенсивной работы — 15 л, если на агрегате смонтирован мотор на 95 л. с.
При иной комплектации трактора этот показатель способен существенно повышаться. Дизельное топливо заправляют в увеличенный до 380 л бак.
ВгТЗ. Гибель титана
Бывшие работники Волгоградского тракторного завода вспоминают, что в былые времена это гигантское предприятие работало в четыре смены, т.е. в круглосуточном режиме. При этом главный конвейер выдавал около ста тракторов за смену; экспортный конвейер – от 20-ти до 25-ти. Плюс к этому, оборонные спеццеха завода выпускали от 50-ти до 60-ти единиц БМД и БТРД в месяц.
Основной моделью ВгТЗ и базой для целого семейства гусеничных тракторов был именно ДТ-75, запущенный в серийное производство в декабре 1963 г. Сталинградский тракторный завод стал одним из первых крупных промышленных предприятий, построенных Советским Союзом «с нуля» в 1926-1930 гг. В годы Сталинградской битвы ожесточённые бои шли непосредственно на территории завода.
ВгТЗ, переживший самое страшное военное сражение ХХ века, не пережил варварской «прихватизации» и экономических «реформ». В 90-е годы предприятие было поделено между несколькими собственниками, и за несколько лет скрытого грабежа осталось существовать лишь на бумаге.

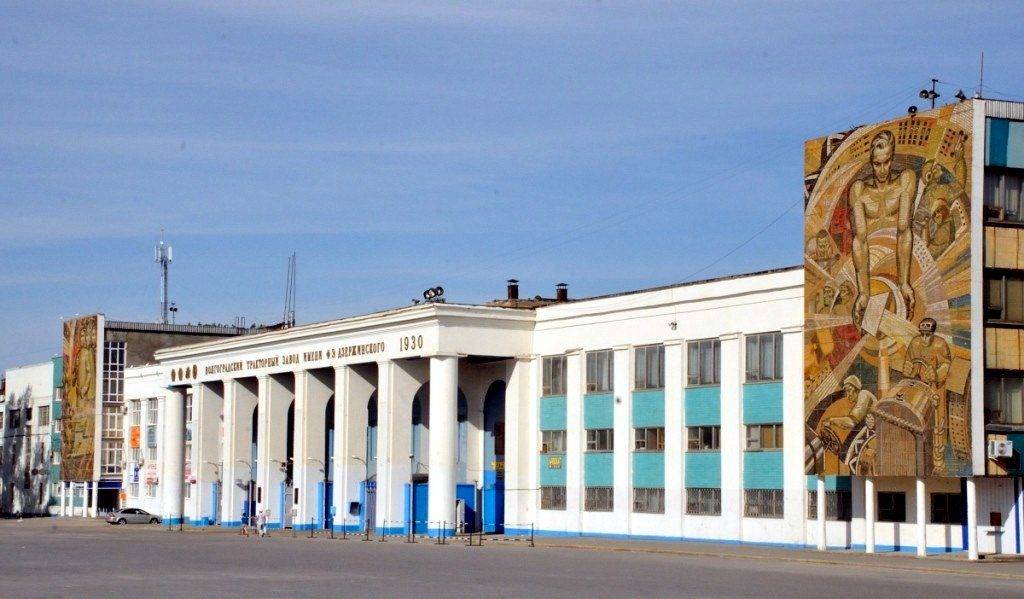

Центральные проходные ВгТЗ
Видимость развития и работы при этом сохранялась: конструкторское бюро продолжало «выдавать» новые модели, опытные образцы которых выставлялись на выставках; в прессу регулярно вбрасывались материалы о грядущей модернизации производства; знаменитая колоннада центральных проходных выглядела, как всегда, незыблемо и внушительно… А «из задних ворот» завода постоянно выезжали КамАЗы, загруженные тоннами мнимого «металлолома»: станков и прочего промышленного оборудования.
Сейчас ВгТЗ находится в руинированном состоянии, похожем на декорации фильмов об апокалипсисе. Волгоградские энтузиасты сделали снимки разрушенных цехов завода с квадрокоптера и опубликовали их вместе с его фотографиями после фашистских бомбардировок. Сходство потрясающее.
Обзор модификаций
Базовая модель ДТ-75 стала основой для нескольких модификаций, которые выпускались в разное время и использовались в различных отраслях народного хозяйства. Модификации отличаются типом двигателя, видом и оснащением кабины, шириной гусеничной ленты. Трансмиссия и гусеничный движитель на машинах одинаковой схемы.
ДТ-75М
Трактор выпускался Волгоградским и Павлодарским заводами с 1967 года. Визуально отличается кабиной округлой формы с увеличенной высотой крыши. Оснащен атмосферным дизельным двигателем А-41 с рабочим объемом 7,43 л и мощностью 90 л.с. Бак рассчитан на 245 л топлива, размещен сзади кабины.
ДТ-75Б
Машина для эксплуатации на слабых или заболоченных грунтах. Изначально создавалась для торфяных разработок, производилась только в Волгограде. Кабина с высокой крышей, аналогичная модели 75М. Силовая установка — дизель СМД-14НГ с рабочим объемом 6,3 л и мощностью 80 л.с. Ширина гусеницы увеличена до 470 мм, что позволило снизить удельное давление на грунт с 0,44 до 0,23 кг/см². Нижняя часть машины оснащена стальными листами, предохраняющими узлы от повреждений и загрязнения.
ДТ-75К
Специальная версия для работы на поверхностях с уклонами до 30° (стандартные машины рассчитаны на угол 20°). Трактор допускает боковой наклон 20°, против 15° у других моделей ДТ-75. Создавалась для работы в карьерах, производилась в Волгограде. Ходовая часть и силовой агрегат аналогичны модели 75Б. Вес трактора, заправленного топливом и техническими жидкостями, — 8350 кг.
Внешне тракторы отличались специальной кабиной, которая комплектовалась двумя сидениями, установленными напротив друг друга. В кабине имелся индикатор крена, по которому контролировался углы работы. Из-за измененной кабины применялся бак уменьшенного до 215 л объема.
ДТ-75С
Сельскохозяйственная версия машины, предназначенная для работы с агрегатами для тракторов Т-150/150К. Отличается установкой V-образного 6-цилиндрового дизеля СМД-66 с турбокомпрессором мощностью 170 л.с. Трансмиссия оборудована 2-скоростным ВОМ (на 540 и 1000 об/мин).
Кабина прямоугольной формы, рассчитана на 2 человек, оснащена системой очистки переднего и заднего стекла, солнцезащитными шторками и козырьком, штатным местом для установки термоса. Конструкция кабины обеспечивает защиту от вибрации и пыли.
Аналоги
Используя трактор этой модели в качестве базового, завод выпускает его модификацию ДТ-75Н. Агрегат оснащен специальными прицепами навесного типа. Модель используют труженики сельского хозяйства в качестве транспортного механизма.
Иным аналогом стала модель, названная ДТ-75Д. Ее применяют, чтобы качественно выполнять уборки урожая любых сельскохозяйственных культур, для вспашки полей и посева растений. Эта машина лишена проблем с неприятным буксованием, она отличается идеальной проходимостью.
Хотя вес трактора значительный, а скорость его хода маленькая, модель уже полвека остается лидером среди аналогичной техники. Из-за этого предприятие продолжает модернизировать машины, добавляя им новые функции, повышая производительность.
Устройство
Первоначально завод выпускал бульдозеры, на которые ставил четырехтактный мотор СМД-14. Он имел жидкостную охлаждающую систему, функционировал на солярке и обладал показателем 75 л. с. мощности. Модификация ДТ-75Б для работы на болотистых местностях, благодаря расширению гусеничного полотна имеет улучшенные значения опоры. Ее комплектовали дизелем СМД-14НГ, у которого показатель мощности несколько увеличен — 80 л. с.
Устройство трактора ДТ-75
Задний мост одновременно с КПП у этой землеройной машины расположен в едином корпусе. Продуманная трансмиссия предоставляет возможность трактору преодолевать различные препятствия, уверенно функционируя под значительным уклоном.
Муфта сцепления трансмиссии постоянно замкнутая. Она сухая, имеет 2 диска. Качественное торможение на любой скорости движения гарантируют надежные ленточные тормоза. Выпускаемые заводом первые механизмы оснащались герметично закрываемой кабиной от автомашины ГАЗ-51.
Модернизированная машина оборудована уже кабиной, высота которой увеличена, а управляющие рычаги согнуты в направлении тракториста. Сейчас помещения для работы водителя обеспечены хорошей звукоизоляцией благодаря усиленной герметичности, для поддержания нормальной температуры дополнительно монтируют систему подогрева либо кондиционер.
Оборудован агрегат современной оптикой, все его приборы вместе с управляющими конструкциями расположены согласно правилам эргономики, что значительно повышает норму производительности водителя. У разных вариантов исполнения бульдозера присутствуют поворотные либо стационарные отвалы в виде металлического приспособления, которое по ширине перекрывает габариты машины и снабжено криволинейным листом по фронту.
При действии отвального гидроцилиндра благодаря повышенному давлению в нем рабочей жидкости, шатун проделывает движения возвратно-поступательного характера, чем гарантируют выполнение требуемых манипуляций.
Навесное оборудование требуется для планирования территорий. Поворотный отвал незаменим при выполнении снегоочистительных действий. Благодаря легкой перестановке навесных приспособлений трактор универсален, его удобно эксплуатировать практически в любой отрасли промышленности.
Устройство и особенности эксплуатации
Многочисленные механизмы и элементы ДТ 75 закреплены на сварной раме, состоящей из 2 продольных лонжеронов прямоугольного сечения. Дополнительно они соединены поперечными связями для большей надежности. Коробка передач и задний мост расположены в задней области, что делает бульдозер более устойчивым.
Ходовая часть машины характеризуется повышенными показателями эластичности. Данный элемент унифицирован с бульдозером ДТ 54. При этом подвеска дополнена рессорами, снижающими дифферент техники. Каждая гусеница имеет по 42 звена с возможностью быстрой замены. Среди особенностей гусеницы следует выделить специальную систему зацепления, оборудованную множеством грунтозацепов, покрывающих всю длину элемента.
Трансмиссия ДТ 75 построена на базе 15-ступенчатой механической КП (10 передних и 5 задних скоростей). Такое обилие режимов позволяет подобрать оптимальный ход для конкретных условий и снижает нагрузки на элементы машины. В трансмиссии используется сухая 2-дисковая муфта сцепления, отвечающая за эффективность передачи усилия.
Ленточные тормоза обеспечивают высокое качество торможения даже при быстром движении.
Для ДТ 75 предлагается широкая линейка навесного оборудования. Управление устройствами осуществляется посредством гидравлической системы с 2 рабочими цилиндрами. Угол отвала бульдозера достигает 270 градусов, что позволяет формировать насыпи или убирать с дороги снег. За каждый проход машина сгребает слой почвы до 100 мм. Модель комплектуется следующим навесным оборудованием:
- поворотный отвал;
- неповоротный отвал;
- универсальный отвал для работ различного типа.
Для работы с дополнительным оборудованием используется вал отбора мощности в закрытом корпусе из чугуна. Элемент выполнен в виде 1-ступенчатого редукторами с цилиндрическими шестернями. Скорость вращения составляет 9 оборотов/сек.
Бульдозер может оснащаться поворотным или неповоротным отвалом. Установка такого дополнительного оборудования способствует тому, что общая производительность бульдозера имеет тенденцию к росту.
Изначально ДТ 75 оборудовался герметизированной закрытой кабиной, позаимствованной у машины ГАЗ 51. Позднее появились кабины с увеличенной высотой и рычагами управления, направленными в сторону водителя. Узел пережил несколько модернизаций, последняя версия отличалась повышенной звукоизоляцией и предполагала установку системы подогрева или кондиционирования в качестве опции. Кабина вмещала 2 человек и оснащалась удобными сидениями со специальными рукоятками для регулировки. Приборы контроля и управления имели эргономичное управление и сокращали усталость оператора. Места в кабине было довольно мало, потому 2 людям, имеющим плотное телосложение, в ней становилось тесно. Декоративных элементов внешняя отделка не предполагала, а многие детали исключили из конструкции (зеркала заднего вида, поворотники). Из световой оптики присутствовали только 2 круглые фары над капотом и 2 фонаря, установленные над стеклом в задней части. Очистка лобового стекла выполнялась при помощи дворника, расположенного на верхней раме окна. По уровню комфорта бульдозер серьезно уступал западным конкурентам, но предоставлял неплохие условия работы.
ДТ 75 отличается хорошей ремонтопригодностью. В настоящее время проблем с запчастями для бульдозера не существует, а себестоимость ремонта является минимальной. Главной сложностью для владельцев техники является ее доставка к месту эксплуатации. В сельской местности проблема быстро решается, для города придется заказывать специальный транспорт с низкой рамой, чтобы не повредить асфальт.
Кабина водителя
Производители хорошо позаботились о реализации качественной звукоизоляции водительской кабины. Во многом им удалось этого добиться благодаря максимальной герметичности соединений. Вследствие этого внутри кабины создается оптимальный температурный режим в любое время года. В качестве опции данный элемент может дополнительно оснащаться системой подогрева или же кондиционером. Приборы и рулевые механизмы внутри кабины расположены в соответствии со всеми требованиями эргономики. Следует отметить факт отсутствия дополнительных элементов, которые могли бы помешать нормальному процессу управления.
Навесное оборудование
Навесное оборудование устанавливается на трактор бульдозер ДТ75 в зависимости от особенностей проводимых работ. Различные производители предлагают достаточно широкий ассортимент опциональных установок. Некоторые из них используются для сельскохозяйственных целей или при очистке снега.
Технические параметры
| Показатели | Значение |
| Габариты | 4,4*1,85–2,24*2,71 м |
| Допустимый клиренс | 32–38 см |
| Вес | 7,4 т |
| Объем бака для солярки | 360 л |
| Принцип перемещения | гусеничный |
| Количество передач | 10 передних, 5 задних |
| Мощность мотора | 95 л. с. |
| Число цилиндров | 4 |
| Скорость перемещения | 12 км/ч |
| Расход солярки | 15 литров за час работы |
Кабина
Производители озаботились тем, чтобы реализовать надежную звукоизоляцию помещения водителя. Им это в целом удалось добиться, поскольку все соединения кабины максимально герметичны. Из-за этого пространство внутри обеспечено комфортной температурой при разных погодных условиях. Дополнительной опцией является оснащение рабочего места системами кондиционирования и подогрева.
Электрическая схема трактора ДТ-75
Рулевые механизмы и расположение приборов управления удобны, они отвечают требованиям эргономики. Удобно и то, что в кабине отсутствуют вспомогательные приборы, способные помешать простому управлению машиной. На основной приборной панели удалены указатели поворотов. Особенностью также является отсутствие зеркал, что ухудшает осмотр территории позади агрегата. Водителю при работе приходится полагаться только на себя.
Двигатель
Машина оборудована четырехтактным гидроцилиндровым дизельным мотором, паспортная мощность у которого — 95 л.с. Этот силовой агрегат производится финской компанией. Его особенность — присутствие предпускового подогревателя, который существенно облегчает запуск мотора даже при сильных морозах.
Многоступенчатая КПП позволяет включать 10 передних скоростей движения и 5 — в направлении заднего хода. Благодаря такому потенциалу ДТ-75 удобно эксплуатировать при различных экстремальных условиях. Трансмиссия, функционирующая одновременно с дизелем, минимизирует расход солярки. Час работы в холостом режиме требует всего 15 л дизельного топлива. Скоростной показатель гусеничного бульдозера этой модели — 12 км/ч.
Трансмиссия
Этот узел выполнен в виде многоступенчатой КПП, обеспечивающей плавное переключение передач.
Благодаря этому качественная трансмиссия позволяет значительно снизить общее количество расходуемого дизельного топлива.
Навесные приспособления
Навесное оборудование монтируют, руководствуясь особенностями требований к выполняемым действиям. Различные производители этих приспособлений предлагают их широкий ассортимент. Некоторые удобны для выполнения сельскохозяйственной деятельности, иные предназначены для очистки территории от снега.
Выпускают модификации машины с поворотным либо стационарным отвалом. Паспортная его ширина — 2,5 м. Высота этого приспособления — 0,8 м. Чаще отвал крепят, чтобы с его помощью очищать дорожное покрытие.
Транспортировка агрегата
Конструктивные особенности трактора значительно облегчают его транспортировку при использовании платформы железнодорожного состава.
Хотя, учитывая, что не к каждому объекту проложена железнодорожная ветка, производители позаботились, чтобы имелась альтернативная возможность доставки спецтехники. Бульдозер вполне доступно погружать на автомобильный транспорт для перевозки. Для этого понадобится только прицеп, имеющий низко расположенную раму.
Модификации
Модель ДТ-75М. Производилась с 1967 г. на ВгТЗ и с 1968 г. на ПТЗ. От базовой модели отличалась:
- использованием двигателя А-41(90 л.с.);
- более высокой кабиной, смещенной вправо;
- топливным баком увеличенной емкости (315 л), размещенным с левой стороны кабины.
- двигатель СМД-14НГ (80 л. с.; 1800 об/мин);
- кабина, аналогичная ДТ-75М;
- лонжероны на сварной раме связаны удлиненными брусьями, в результате чего ширина трактора увеличилась до 2240 мм, а колея – до 1570 мм;
- ширина гусениц увеличена до 670 мм, что позволило достичь удельного давления на грунт 0,24 кгс/см2при опущенных направляющих колесах(продольная база – 2365 мм)или 0,33кгс/см2при поднятых направляющих колесах (продольная база – 1612 мм);
- в конструкцию добавлены передний и задний поддон для защиты двигателя и трансмиссии;
- вместо УКМ используется 4-ступенчатыйходоуменьшитель.
МодельДТ-75К предназначена для выполнения с/х работ на горных склонах крутизной не более 20° на высоте до 2000 м над уровнем моря.Производитель–ВгТЗ (с 1972 г.). Данная модификация оснащалась двигателем СМД-14НГ и обладала следующими особенностями:
- сварная рама и гусеницы идентичны модели ДТ-75Б;
- для предотвращения опрокидывания на склонах применялось опорное предохранительное устройство;
- кабина имела визуальный указатель крена и оборудовалась двумя сиденьями, расположенными одно напротив другого;
- реверс-редуктор в сочетании с передним и задним механизмами навески позволяли выполнять работу челночным способом.
Следующая модификация ДТ-75Н выпускалась с модернизированным двигателем СМД-18Н. Указанный агрегат комплектовался турбокомпрессором и регулировкой топливного насоса, благодаря чему мощность силовой установки составила 95 л.с. (1800 об/мин).
Модель ДТ-75С. Предназначена для выполнения с/х, погрузочных и землеройно-дорожных работ. Основные особенности:
- V-образный шестицилиндровый дизель СМД-66 (170 л.с., 1900 об/м) с газотурбинным наддувом;
- 2-скоростной ВОМ;
- гидротрансформатор, обеспечивающий автоматическое регулирование скорости движения трактора в зависимости от величины сопротивления;
- топливный бак (360 л) и масляный бак гидросистемы установлены с левой стороны кабины.
Модель ДТ-75Д с двигателями А-41 или Д-440-22 может похвастаться улучшенной топливной экономичностью, повышенной надежностью трансмиссии, ходовой системы и заднего навесного устройства. Тяговые качества трактора увеличиваются путем установки реверс-редуктора или ходоуменьшителя. Для агрегатирования ДТ-75Д использует: гидравлическую систему управления и привода, тягово-сцепное устройство, заднее навесное устройство, вал отбора мощности и съемные передние балластные грузы.
Модель ДТ-75МЛ выпускалась с 1986 г только на ПТЗ. Основные отличия: изменена облицовка моторного отсека, увеличены кабина (высота – 2923 мм) и количество контрольных приборов.
С 1991 г. на ПТЗ изготовлялись колесные модификации трактора –ДТ-75МЛК, ДТ-75КП, ДТ-75ДК и ДТ-75КПМ. Колесные версии выпускались незначительными сериями и использовались на легких мелиоративных, дорожных, строительных и с/х работах.
Из малораспространенных укажем модели ДТ-75В (двигатель СМД-14НГ), ДТ-75РМ(двигателиРМ-80 или РМ-120), ДТ-75ДМ(двигатель Д-245.25.) и ДТ-75МВ (двигатель А-41), выпускавшиеся только на ВгТЗ.
Дальнейшее развитие ДТ-75 нашло в новом изделии ВТК под торговым названием «АГРОМАШ 90ТГ» с двигателем А-41СИ-02 (94 л.с., 1750об/мин), которое выпускается с 2009 г.
Новый гусеничный трактор обладает новым дизайном и, как предшественник, отличается завидным универсализмом. Он может быть выполнять весь спектр с/х операций, а также дорожно-землеройные, мелиоративные, строительные и погрузочные работы.
Видео обзор трактора ДТ-75:
Назначение машины
Бульдозер ДТ-75
Бульдозер ДТ-75 используется для послоевого снятия полос грунта небольшой плотности и перемещения разрушенной массы по рабочей площадке, ведения погрузочных и разгрузочных работ в строительстве, сельском и коммунальном хозяйстве.
Параметры, определяющие эффективность применения:
- Небольшой вес и габаритные размеры позволяют легко решать вопросы доставки машины к месту работ на грузовой низкоосной автомобильной платформе.
- Изготовитель предлагает несколько вариантов комплектования силовой установки. По параметрам мощности, экономичности, надёжности покупатель может подобрать нужный ему агрегат среди продукции алтайских, минских, белгородских и рыбинских моторостроителей.
- Надёжность, простота ремонта и низкая стоимость
- Высокая проходимость гусеничной платформы, возможность выполнения рабочих операций на склонах и уклонах до 20°. Замена стандартной гусеничной ленты на широкую — для работы на обводнённых и слабых почвах.
Устройство и особенности эксплуатации
Многочисленные механизмы и элементы ДТ 75 закреплены на сварной раме, состоящей из 2 продольных лонжеронов прямоугольного сечения. Дополнительно они соединены поперечными связями для большей надежности. Коробка передач и задний мост расположены в задней области, что делает бульдозер более устойчивым.
Ходовая часть машины характеризуется повышенными показателями эластичности. Данный элемент унифицирован с бульдозером ДТ 54. При этом подвеска дополнена рессорами, снижающими дифферент техники. Каждая гусеница имеет по 42 звена с возможностью быстрой замены. Среди особенностей гусеницы следует выделить специальную систему зацепления, оборудованную множеством грунтозацепов, покрывающих всю длину элемента.
Трансмиссия ДТ 75 построена на базе 15-ступенчатой механической КП (10 передних и 5 задних скоростей). Такое обилие режимов позволяет подобрать оптимальный ход для конкретных условий и снижает нагрузки на элементы машины. В трансмиссии используется сухая 2-дисковая муфта сцепления, отвечающая за эффективность передачи усилия.
Ленточные тормоза обеспечивают высокое качество торможения даже при быстром движении.
Для ДТ 75 предлагается широкая линейка навесного оборудования. Управление устройствами осуществляется посредством гидравлической системы с 2 рабочими цилиндрами. Угол отвала бульдозера достигает 270 градусов, что позволяет формировать насыпи или убирать с дороги снег. За каждый проход машина сгребает слой почвы до 100 мм. Модель комплектуется следующим навесным оборудованием:
- поворотный отвал;
- неповоротный отвал;
- универсальный отвал для работ различного типа.
Для работы с дополнительным оборудованием используется вал отбора мощности в закрытом корпусе из чугуна. Элемент выполнен в виде 1-ступенчатого редукторами с цилиндрическими шестернями. Скорость вращения составляет 9 оборотов/сек.
Изначально ДТ 75 оборудовался герметизированной закрытой кабиной, позаимствованной у машины ГАЗ 51. Позднее появились кабины с увеличенной высотой и рычагами управления, направленными в сторону водителя. Узел пережил несколько модернизаций, последняя версия отличалась повышенной звукоизоляцией и предполагала установку системы подогрева или кондиционирования в качестве опции. Кабина вмещала 2 человек и оснащалась удобными сидениями со специальными рукоятками для регулировки. Приборы контроля и управления имели эргономичное управление и сокращали усталость оператора. Места в кабине было довольно мало, потому 2 людям, имеющим плотное телосложение, в ней становилось тесно. Декоративных элементов внешняя отделка не предполагала, а многие детали исключили из конструкции (зеркала заднего вида, поворотники). Из световой оптики присутствовали только 2 круглые фары над капотом и 2 фонаря, установленные над стеклом в задней части. Очистка лобового стекла выполнялась при помощи дворника, расположенного на верхней раме окна. По уровню комфорта бульдозер серьезно уступал западным конкурентам, но предоставлял неплохие условия работы.
ДТ 75 отличается хорошей ремонтопригодностью. В настоящее время проблем с запчастями для бульдозера не существует, а себестоимость ремонта является минимальной. Главной сложностью для владельцев техники является ее доставка к месту эксплуатации. В сельской местности проблема быстро решается, для города придется заказывать специальный транспорт с низкой рамой, чтобы не повредить асфальт.
Кабина водителя
Производители хорошо позаботились о реализации качественной звукоизоляции водительской кабины. Во многом им удалось этого добиться благодаря максимальной герметичности соединений. Вследствие этого внутри кабины создается оптимальный температурный режим в любое время года. В качестве опции данный элемент может дополнительно оснащаться системой подогрева или же кондиционером. Приборы и рулевые механизмы внутри кабины расположены в соответствии со всеми требованиями эргономики. Следует отметить факт отсутствия дополнительных элементов, которые могли бы помешать нормальному процессу управления.
Навесное оборудование
Навесное оборудование устанавливается на трактор бульдозер ДТ75 в зависимости от особенностей проводимых работ. Различные производители предлагают достаточно широкий ассортимент опциональных установок. Некоторые из них используются для сельскохозяйственных целей или при очистке снега.
Аналоги
Используя трактор этой модели в качестве базового, завод выпускает его модификацию ДТ-75Н. Агрегат оснащен специальными прицепами навесного типа. Модель используют труженики сельского хозяйства в качестве транспортного механизма.
Иным аналогом стала модель, названная ДТ-75Д. Ее применяют, чтобы качественно выполнять уборки урожая любых сельскохозяйственных культур, для вспашки полей и посева растений. Эта машина лишена проблем с неприятным буксованием, она отличается идеальной проходимостью.
Хотя вес трактора значительный, а скорость его хода маленькая, модель уже полвека остается лидером среди аналогичной техники. Из-за этого предприятие продолжает модернизировать машины, добавляя им новые функции, повышая производительность.
Навесные механизмы
Бульдозер ДТ-75 может агрегатироваться с навесными механизмами трех видов:
Отвал неповоротный. Он используется для сдвига участков земли, перемещения грунтов, выравнивания насыпей сыпучих материалов (песок, гравий, снег и так далее).
Поворотный отвал, способный поворачивать рабочий орган в обе стороны.
Универсальный отвал, допускающий выполнение всех видов работ. Его работа необходима в строительной сфере. В отличие от остальных моделей, данный отвал имеет основной цилиндр, который позволяет поворачиваться на угол двадцать пять градусов.
Работает навесное оборудование довольно быстро. Отвал вращается со скоростью пятнадцать сантиметров в секунду.
Технические характеристика трактора позволяют ему поднять навесные механизмы массой девятьсот килограмм.
Трактор ДТ-75 был и остается одним из наиболее подходящих вариантов для строительных работ.
Работоспособности бульдозеров Д 28 можно только позавидовать
Бульдозер ДЗ 28, как и базовый трактор Т-130.1Г-1, согласно общепринятой классификации относится к 6 (среднему) тяговому классу бульдозеров общего назначения, так как он одинаково подходит для землеразработки, транспортировки и вспомогательной деятельности не зависимо от того, на каком грунте (первой, второй или третьей категории) предстоит работать. Однако применение ДЗ 28 в суровых климатических условиях не оправдано. Он больше подходит для регионов с умеренным климатом.
Технические характеристики бульдозера Д 28 на базе трактора Т-130
Рассмотрим основные технические характеристики бульдозера ДЗ 28. Безусловно, сегодня вряд ли кого-то можно удивить стандартным для тракторов второй половины XX века дизельным 13,53 литровым двигателем «Д-160», имеющим турбонаддув, 4 цилиндра, электростартер и предпусковой подогреватель (для запуска в мороз). Мощность двигателя ДЗ 28 весьма не велика – всего 160 л.с. при 1250 об/мин. Однако научно-технический прогресс позволяет с легкостью преодолеть этот недостаток у большинства морально-устаревающих моделей бульдозеров, в том числе ДЗ 28, путем установки более современных двигателей, например, производства Ярославского моторного , DEUTZ AG.
Главное и весьма принципиальное отличие бульдозера ДЗ 28 от остальных модификаций трактора Т-130 в том, что он оборудован прямым поворотным отвалом. Рама на шарнирах крепится к корпусу трактора, к ней приваривается шаровая опора отвала, а по бокам устанавливаются толкатели. Оператор бульдозера вручную передвигает толкатели и тем самым двигает отвал влево, по центру или вправо. Бульдозеры с поворотными отвалами чаще используются в дорожных работах, например, для очистки проезжей части от снега. Таким образом, наличие поворотного отвала расширяет сферу применения ДЗ 28.
Длина отвала ДЗ 28 составляет 3,94м., а высота – 1м. Вес навесного бульдозерного оборудования равен 2т. Общая же масса бульдозера ДЗ 28 вместе с отвалом, рамой и шаровой опорой оставляет 14,9 т. Нижняя точка расположения отвала – 44 см. от опорной поверхности. Верхняя, также по отношению к опорной поверхности – 105 см. Максимальный угол резания ножей ДЗ 28 составляет 60 град. Углы поперечного перекоса и перекоса в плане соответственно 5 град. и 63-90 град. Управление отвалом, углами перекоса, а также направлением поворота осуществляется вручную с помощью канатно-блочной системы.
Бульдозер ДЗ 28 оснащен грузоподъемником с2 гидронасосами и фрикционной лебедкой типа НШ-98У. Исполнительные гидронасосы обеспечивают давление в 10 Мпа. Коробка переключения передач (8 скоростей х 4 вала)– механического типа с двухдисковым замкнутым сцеплением. Шестерни КПП — постоянного зацепления. Скорость бульдозера в транспортном положении составляет 8,8-12,25 км/ч. Рабочая же скорость бульдозера зависит от вида выполняемых работ. Например, при резании почвы и ее дальнейшем перемещении средняя скорость – 3,5 км/ч, при возвратном движении на задней передаче – от 4.9 км/ч. до 9,9 км/ч., на передней передаче – от 4,4 км/ч. до 8,8 км/ч.
Опциональные возможности и особенности ходовой части бульдозера Д 28
Трактора типа Т-130 не оборудованы валом отбора мощности, хотя технически это возможно, поэтому отбор мощности производится от коленчатого вала (спереди) и от верхнего вала КПП (сзади).
Основа ходовой части бульдозера – гусеничная лента с 5 опорными и 2 поддерживающими катками с каждой стороны. Ширина башмаков гусеничной ленты 50 см. Ходовая часть бульдозера оснащена балансирной пластинчатой подвеской. Величина дорожного просвета – 40.7см. Ширина гусеничной колеи — 1,88м. Кабина бульдозера рассчитана на двух человек, шумо и теплоизолирована. Вентиляция осуществляется с помощью приточного клапана, есть система обогрева. При необходимости возможна установка кондиционера, укрепленных стеклопакетов.
Список опций, с помощью которых можно расширить функционал бульдозера ДЗ 28, безусловно, огромен.Однакопри всех возможностях, столь кардинальная модернизация техники не всегда нужна. Преимущество ДЗ 28, прежде всего, в его многолетнем «опыте» использования, легкости технического обслуживания и низкой себестоимости, которые могут только пострадать при попытках усовершенствования.
promplace.ru
Жизнь продолжается
Сегодня ВгТЗ выпускает легендарную машину. За изменённым дизайном со скошенным капотом и кабиной повышенной комфортабельности скрываются знакомые механизаторам агрегаты.
Некоторое время модель оснащали двигателем финской фирмы Sisu, для эксплуатации которого требовалось дизельное топливо. Затем вернулись к гамме отечественных моторов.
Новый трактор ДТ-75 комплектуется двигателями А-41, СМД-18Н, РМ-120 и Д-245.25., мощность которых в пределах 80 – 95 л. с.
Предлагается более 20 вариантов комплектации. Некоторые механизаторы жалуются, что производитель совершил ошибку, сделав кабину слишком высокой.
Если в поле это не имеет значения, то для обработки садов техника уже не подходит – движению мешают нижние ветви плодовых деревьев.
Столь же популярный, как МТЗ-80 или Т-16, трактор стал объектом народного творчества. Причины по которым появившаяся полувека назад техника популярна:
- Удачная конструкция позволяющая справляться с задачами, при относительно слабой энерговооружённость.
- Простота обслуживания. Ремонт трактора ДТ-75 не представляет проблем и выполняется в полевых условиях.
- Низкая стоимость и доступность запчастей делает машину рентабельной даже в небольших хозяйствах.
