Рекомендации по обслуживанию цепи для бензопилы Husqvarna 140

ХР Руководство по эксплуатации ш Прежде чем приступить к раб…

Руководство по эксплуатации

• Изображение
• Текст

362ХР/365/372ХР

Руководство по эксплуатации

ш

Прежде чем приступить к работе с бензопилойвнимательно прочитайте инструкцию иубедитесь, что вам все понятно.

101 90 66-56

362ХР/365/372ХР Условные обозначения на бензопиле: Другие указанные на машине символы отвечают специальным требованиям сертификатов на соответствующих рынках.

Условные обозначения в руководстве:
УСТРОЙСТВА БЕЗОПАСНОСТИ БЕНЗОПИЛЫ

• 1 Термез цепи и рукоятка тормоза цепи

2 Блокирующий рычаг газа
3 Уловитель цепи
4 Защита для правой руки
5 Система виброгашения
6 Выключатель
7 Глушитель
ОСМОТР, УХОД И ОБСЛУЖИВАНИЕ ЗАЩИТНЫХ ПРИСПОСОБЛЕНИЙ БЕНЗОПИЛЫ

• 1 Тормоз цепи и защитная ручка 1 Проверка износа тормозной ленты

2 Проверка ручки тормоза
3 Проверка автоматического тормоза
4 Проверка предохранителя тормоза
2 Блокировочный рычаг ручки газа
3 Уловитель цепи
4 Приспособление для защиты правой руки
5 Система виброгашения
6 Выключатель

• ПИЛЬНЫИ МЕХАНИЗМ 5 ОСНОВНЫХ ПРАВИЛ

1 Особенности конструкции пильного механизма для уменьшения риска отдачи Б) Цепь пилы
В Некоторые термины и понятия, используемые при описании пильного полотна и цепи
Пильное полотно
Цепь пилы
2 Заточка цепи и регулировка снижения высоты ограничителя резания

• А Общие сведения по заточке режущих зубьев

с Общие рекомендации при установке занижения высоты ограничителя резания
О Установка занижения высоты ограничителя
3 Натяжение цепи
4 Смазка пильного механизма

• A Масло для цепи

B Заправка маслом
с Проверка смазки цепи
О Смазка звездочки пильного полотна.
Е Смазка подшипника блока сцепления
Р Проверка износа пильного механизма Пильная цепь
О Звездочка привода цепи
H Пильное полотно
КАК ИЗБЕЖАТЬ ОТДАЧИ
Что такое отдача?
Общие правила
ОБЩИЕ МЕРЫ БЕЗОПАСНОСТИ
ОБЩИЕ РАБОЧИЕ ИНСТРУКЦИИ ВАЖНАЯ ИНФОРМАЦИЯ
1 Основные правила безопасности
2 Базовая техника пиления
3 Техника валки дерьевьев

• А Безопасная дистанция

B Направление падения

• с Очистка ствола и подготовка пути к отходу

НАПРАВЛЯЮЩИМ ПОДПИЛ
ОСНОВНОМ ПРОПИЛ
Е Обрезка сучьев
Р Распилка ствола
4 Освобождение неправильно поваленного дерева = очень рискованный случай А Освобождение «захваченного дерева»
В Обрезка веток и сучьев, находящихся в напряжении Подготовка:
что ЕСТЬ ЧТО?
Порядок монтажа пильного полотна и цепи

• Установка опоры для коры

Подготовка топливной смеси

• Бензин

Масло для двухтактных двигателей
Смешивание
Цепное масло
Заправка
Запуск и остановка

• Холодный двигатель

Теплый двигатель
Запуск
Остановка
Карбюратор Работа, предварительная регулировка, точная регулировка
Работа
Установка основных параметров и обкатка
Точная регулировка
Условия
Винт регулировки низких оборотов L
Точная установка оборотов холостого хода Т
Игольчатый винт низких оборотов Н
Правильно настроенный карбюратор
Стартер

• Замена поврежденного или изношенного шнура стартера

Натяжение возвратной пружины
Замена сломанной возвратной пружины
Сборка стартера
Воздушный фильтр
Свеча зажигания * •
Глушитель
Техническое обслуживание игольчатого подшипника
Регулировка масляного насоса
Система охлаждения
Центробежная очистка воздуха
«Air Injection»
Электрический подогрев карбюратора (362XPG/372XPG)
Работа в зимних условиях

• Температура -5oC (23oF) или ниже

Ежедневное техническое обслуживание

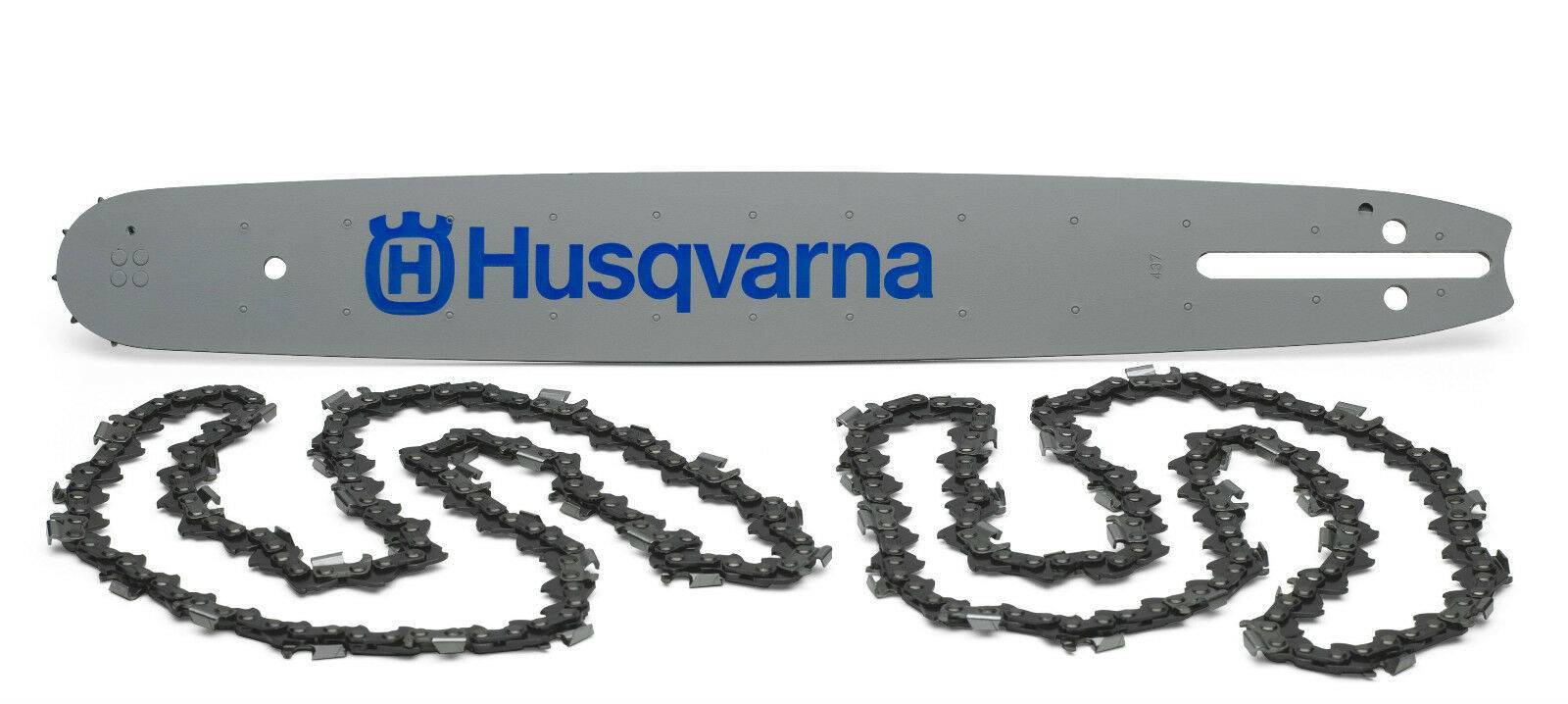

Почему стоит использовать оригинальные цепи Husqvarna

Husqvarna с момента основания делал ставку на высокое качество всей своей продукции. Надо признать, добился в этом успехов. Поэтому этот бренд заслуженно пользуется уважением в России, где много леса, длинные зимы и много работы для бензопил.

Есть несколько причин, по которым для бензопил Husqvarna лучше использовать только качественные оригинальные цепи. Некачественная сведет на нет все преимущества хорошей бензопилы. Уровень качества должен соответствовать уровню бензопилы.

Нужно помнить, что в конечном итоге древесину пилит именно цепь. От её качества зависят:

• скорость реза, количество времени и усилий, потраченные на работу, производительность труда;
• расход топлива;
• нагрузка на все узлы бензопилы, срок их службы.

То есть, пользователь платит хорошие деньги за бензопилу Husqvarna совсем не за тем, чтобы с плохой цепью она работала как дешевая и некачественная бензопила.

Хорошие цепи от других производителей могут подходить к бензопилам Husqvarna по всем размерам, но не идеально. Все нюансы может учесть только производитель бензопилы. А именно:

• свойства сплавов, из которых сделана цепь и ведущая звездочка, их взаимодействие между собой;
• максимальная точность подгонки размеров шага цепи и зубьев звездочки;
• специфику каждой модели по тяге и оборотам.

Даже микронное несоответствие шага неоригинальной цепи и звездочки может ускорить их износ, повысить шум при работе и ухудшить тягу.

Отзыв о Хускварна 135

Стоящая своих денег пила для некоммерческого применения (дача, огород, заготовка 10-15 кубов дров). Изготовлена из приятного на вид и качественного пластика. Защищает пользователя от вибрации и имеет виброзащиту на карбюраторе, в отличие от MS180!

Производитель Хускварна, в том, что растерял покупателей и расположение пользователей виноват сам, т. к. компания выпустила линейку не очень качественных пил, а именно моделей 235,236,240- это просто очень плохие пилы!

Пила Хускварна 135, сделана на основе 435 пилы, которая чуть более мощная и предназначена для проведения более серьезных работ.

Качество изготовления Хускварны 135 хорошее, на это нареканий нет. Все продуманно и проработано до мелочей.

Обязательно прочитайте инструкцию, перед тем как начать работать. При покупке, лучше научиться у продавца как её заводить, какое заливать масло и чего не делать! Не заливайте в масляный бак, отработанное автомобильное масло, это просто издевательство над бензопилой. Я использую только оригинальные масла. У этой пилы есть собрат, бензопила Хускварна 140. Не стоит за него переплачивать, приобретайте 135-ю! В основных характеристиках практически нет разницы. Продавец утверждает, что в 140-й ниже уровень вибрации меньше, но это не критично, а вот переплатить за это можно приличную сумму.

Ниже, вашему вниманию представлено видео о Хускварне 135, из которого можно узнать её основные достоинства. Рассказывает о бензопиле опытный продавец крупной сети магазинов по продаже бензотехники.

Эксплуатационные достоинства

Рабочие и производственные характеристики совершенной во многих отношениях модели полностью соответствуют уровню действующих стандартов и требованиям нормативных документов.

Об этом свидетельствуют отзывы владельцев и эксплуатационников, для которых бензопила Хускварна 55 стала надежным помощником в повседневной работе и ведении частного хозяйства.

• Используя поставляемые фирменные запчасти и расходные материалы, пользователи, сокращают время вынужденных производственных простоев до минимума.
• Выработке навыков по подготовке инструмента к работе, обслуживанию, самостоятельному устранению неисправностей способствует подробная инструкция по эксплуатации.
• Полученная информация поможет правильно подобрать полноценный аналог моторного и цепного масла, заменить пильную гарнитуру, подготовить инструмент к зимней или летней работе. На должном уровне может быть выполнена самостоятельная регулировка карбюратора.

Базовая комплектация, сборка и страна производства

Оригинальная модель бензопилы Хускварна 140 собирается в США, производителем инструмента является компания husqvarna, Швеция. Также могут встречаться оригинальные модели, собранные на заводе в Германии или Китае, а также в Швеции. Расширенная гарантия на бензопилу Хускварна 140 составляет 3 года, стандартная гарантия — 1 год.

Базовая комплектация бензопилы Хускварна 140:

• корпус бензопилы без пильного полотна;
• шина для пиления 16″ 3/8 1.3;
• цепь для пиления 16″ 3/8 H37;
• комбинированный разводной ключ;
• инструкция по эксплуатации на русском языке, гарантийный талон;
• картонная коробка.

Особенности процесса смазки

Масло для смазки цепи электропилы необходимо для того, чтобы режущее полотно максимально быстро и качественно выполняло поставленные перед ним задачи. И то, что на определенном этапе эксплуатации нужно прикладывать большие усилия для осуществления разреза, является одним из основных индикаторов необходимости либо проверить уровень масла (если это возможно), либо вручную смазать цепь. Современные электрические пилы чаще всего имеют встроенную систему автонагнетания масла в зону цепи и шины, поэтому второй вариант с ручным смазыванием цепи применяется только для устаревших примитивных конструкций.

Чаще всего масло для пилы электрической цепной пилы поступает из специального бачка, куда его нужно периодически заливать. Уже непосредственно из него при помощи масляного насоса – отдельного компонента маслоподачи путем преобразования вращательного хода шестерни на поступательный штока цепь получает масло в нужном для нормального функционирования объеме. Следить за его уровнем тоже очень просто благодаря прозрачному окошку заполняемой маслом емкости для удобной индикации его остатка.

В отличие от новых модификаций электропил, более старые такой конструктивной возможности не имеют. Но устранить данный недочет можно. для этого берет емкость (можно обычное бытовое ведро) и заполняют ее маслом, в которое просто погружают перед эксплуатацией цепной механизм. Такие действия нужно делать часто, поскольку часть масла будет уходить не только на смазку полотна, но и попросту уходить в отход с опилками.

Почему стоит использовать оригинальные цепи Husqvarna

Husqvarna с момента основания делал ставку на высокое качество всей своей продукции. Надо признать, добился в этом успехов. Поэтому этот бренд заслуженно пользуется уважением в России, где много леса, длинные зимы и много работы для бензопил.

Есть несколько причин, по которым для бензопил Husqvarna лучше использовать только качественные оригинальные цепи. Некачественная сведет на нет все преимущества хорошей бензопилы. Уровень качества должен соответствовать уровню бензопилы.

Нужно помнить, что в конечном итоге древесину пилит именно цепь. От её качества зависят:

• скорость реза, количество времени и усилий, потраченные на работу, производительность труда;
• расход топлива;
• нагрузка на все узлы бензопилы, срок их службы.

То есть, пользователь платит хорошие деньги за бензопилу Husqvarna совсем не за тем, чтобы с плохой цепью она работала как дешевая и некачественная бензопила.

Хорошие цепи от других производителей могут подходить к бензопилам Husqvarna по всем размерам, но не идеально. Все нюансы может учесть только производитель бензопилы. А именно:

• свойства сплавов, из которых сделана цепь и ведущая звездочка, их взаимодействие между собой;
• максимальная точность подгонки размеров шага цепи и зубьев звездочки;
• специфику каждой модели по тяге и оборотам.

Даже микронное несоответствие шага неоригинальной цепи и звездочки может ускорить их износ, повысить шум при работе и ухудшить тягу.

Особенности приготовления смеси

По технике безопасности топливную смесь рекомендуется готовить в металлической канистре, не подверженной образованию статического электричества.

• Рекомендованные пропорции бензина и масла для каждой модели индивидуальны. В большинстве вариантов — это соотношение 50:1 и 40:1. Значительно реже встречаются бензопилы, работающие на бензино-масляной смеси в соотношении 25:1.
• По заверению производителей брендовой бензопильной техники, их продукция в обкатке не нуждается. Тем не менее, на протяжении первых часов работы специалисты советуют эксплуатировать новую бензопилу на топливной смеси с повышенным содержанием масла и по возможности, в щадящем режиме.

Для приготовления рабочей смеси удобны емкости с встроенными дозаторами. Избирательность топливных фильтров на бензозаправках, в ряде случаев оставляет желать лучшего, поэтому бензин рекомендуется профильтровать через замшу или не волоконный материал.

Выполнение этих рекомендаций избавит от спонтанных отказов техники, связанных с нарушением работы карбюратора.

Специфические характеристики минерального или органического цепного масла ориентированы на смазку и охлаждение пильной гарнитуры, поэтому для приготовления топливной смеси не пригодны.

Бензопила Husqvarna 140 — модель частно-хозяйственного назначения

Разработанная с применением инновационных технологий легкая и производительная бытовая бензопила Husqvarna 140 ориентирована на механизацию распиловочных работ в частном секторе и небольших специализированных хозяйствах.

Эксплуатационные возможности этой модели определяют ее применение в работах связанных с заготовкой дров, строительством, уходом за садовыми и декоративными деревьями. Несмотря на бытовой статус, в конструкцию инструмента заложены функции, характерные для бензопил полупрофессионального уровня.

Цепная пила Хускварна 140 отличается от однотипных разработок других брендов высоким качеством задействованных материалов, простым обслуживанием, экономичным содержанием, большим ресурсом комплектующих деталей и агрегатов.

Техническое обслуживание цепной бензиновой пилы Husqvarna 137

Для повышения производительности, эксплуатационной надежности и долговечности в производстве бензопильного ассортимента задействованы наиболее качественные материалы. А также опыт успешного применения предыдущих разработок, собственные конструкторские решения. Только приобретая оригинал, можно получить полную уверенность, что мощность и другие характеристики бензопилы Хускварна модели 142 справятся с поперечной, диагональной или продольной распиловкой любых видов древесины диаметром до 30 см.

• Эти свойства определяют пригодность инструмента для заготовки древесного топлива, разделки строительных лесоматериалов, формирования крон декоративных и садовых деревьев.
• Возможность эксплуатации пилы с более короткими и удобными для работы в труднодоступных местах шинами, определяет пригодность инструмента для строительства деревянных конструкций специального и общего назначения.
• Работа с пилой не требует профессиональной квалификации, необходимые навыки быстро нарабатываются в процессе самой работы.

Модель Хускварна 142 отличается плотной компоновкой, совмещенной с удобным доступом к регулировочным узлам и заправочным горловинам. Инструмент весом 4,6 кг отлично сбалансирован, поэтому удобно лежит в руках.

Что подразумевается под обслуживанием цепной бензопилы? Это, прежде всего:

1. Очистка воздушного и топливного фильтров.
2. Обслуживание свечи зажигания.
3. Контроль тормозного механизма.
4. Ремонт карбюратора бензопилы.
5. Очистка масло проводящих канальцев.
6. Очистка бензопилы от стружки и загрязнений.
7. Замена звездочки на бензопиле.
8. Проверка надежности креплений.
9. Заточка цепи.
10. Обслуживание пильной шины.
11. При необходимости регулировать зажигание.

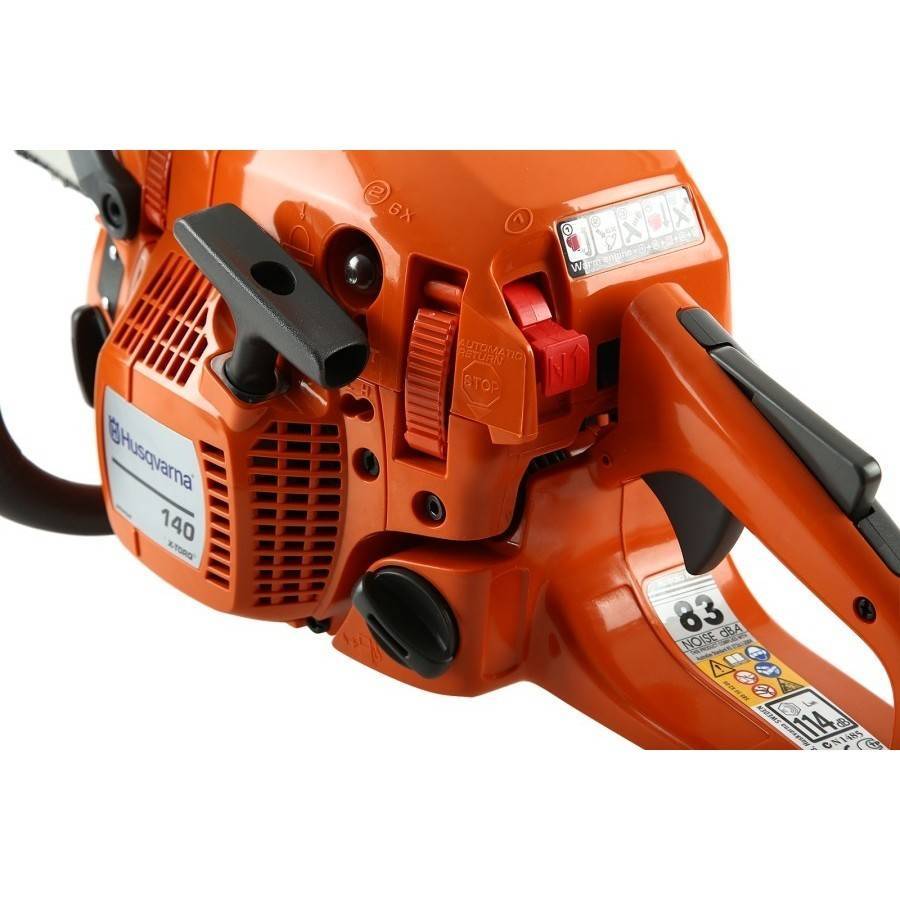

Бытовая бензопила Husqvarna 140 предназначена, как для домашнего использования, так и для выполнения распиловочных работ в небольших коммунальных или строительных хозяйствах. Пила хоть и является бытовым инструментом, но имеет все элементы, присущие полупрофессиональному инструменту. Завод-изготовитель размещен в США.

Весит данная модификация всего 4,4 кг. В прочном корпусе закреплен двухтактный одноцилиндровый мотор номинальной мощностью 2,2 л. с. с технологией X-Torq (экономия до 20 % горючего, улучшение качества выхлопа до 70 %). Система запуска облегчена, очистка воздуха двухступенчатая (система Air Injection), удобный доступ к воздушному фильтру.

Запуск бензопилы осуществляется ручным стартером. Управление воздушной заслонкой комбинированное полуавтоматическое. Предусмотрена антивибрационная защита (установлены демпферы). В целях усиления безопасности производитель установил на бензопилу цепеуловитель, цепной тормоз, защиту для рук. Для распиловки древесины бензопилой Husqvarna 140 применяются пильные шины 16 дюймов (40 см.) и цепи с количеством звеньев 56 шт. Смазка режущей цепи осуществляется автоматически, натяжитель размещен в боковой части инструмента.

Хускварна 140

Сухой вес пилы составляет 4,4 кг. Модель укомплектована 2-х сильным экономичным карбюраторным двигателем внутреннего сгорания объёмом 40,9 см3.

Ресурс двигателя увеличен за счет изготовления деталей кривошипно-шатунной группы из кованой стали и нанесения на зеркало цилиндра износостойкого пористо-хромового покрытия.

Эксплуатационные возможности расширены:

• наличием системы легкого запуска и виброгасителя;
• применением высокоэффективной технологии очистки воздуха Air Injection;
• упрощенным обслуживанием легкосъемного воздухозаборника;
• совмещенным управлением воздушной заслонкой.

Процесс смазывания

Обязательно следите за уровнем масла в бачке. Если пила стала пилить плохо, масляные брызги уменьшились или исчезли, то это говорит о низком уровне масла в баке или полном его отсутствии.

Ведущим узлом является насос, который способствует поступлению масла на цепь. Увеличивая обороты двигателя, вы тем самым приводите в движение вал насоса, который создает давление в масляной магистрали и способствует продвижению масла к шине. Конец канала соприкасается с шиной и картером. Там расположена продольная проточка, на которую попадает масляный канал. Проточка обеспечивает подачу масла на шину в любом положении пилы.

После этого масло попадает на звенья цепи. Чем выше обороты двигателя, тем быстрее подается масло. В некоторых моделях пил можно отрегулировать количество масла, поэтому при необходимости его можно увеличивать или уменьшать.

Бензопила “Хускварна” 140, обзор характеристик

Бытовая бензопила Husqvarna 140 предназначена, как для домашнего использования, так и для выполнения распиловочных работ в небольших коммунальных или строительных хозяйствах. Пила хоть и является бытовым инструментом, но имеет все элементы, присущие полупрофессиональному инструменту. Завод-изготовитель размещен в США.

Весит данная модификация всего 4,4 кг. В прочном корпусе закреплен двухтактный одноцилиндровый мотор номинальной мощностью 2,2 л. с. с технологией X-Torq (экономия до 20 % горючего, улучшение качества выхлопа до 70 %). Система запуска облегчена, очистка воздуха двухступенчатая (система Air Injection), удобный доступ к воздушному фильтру. Запуск бензопилы осуществляется ручным стартером. Управление воздушной заслонкой комбинированное полуавтоматическое. Предусмотрена антивибрационная защита (установлены демпферы). В целях усиления безопасности производитель установил на бензопилу цепеуловитель, цепной тормоз, защиту для рук. Для распиловки древесины бензопилой Husqvarna 140 применяются пильные шины 16 дюймов (40 см.) и цепи с количеством звеньев 56 шт. Смазка режущей цепи осуществляется автоматически, натяжитель размещен в боковой части инструмента.

Технические характеристики

Модель	Husqvarna 140
Производитель	Husqvarna
Производство (сборка)	США
Родина бренда	Швеция
Класс пилы	Бытовая
Мощность, л.с. (кВт)	2,2 (1,6)
Объем двигателя, см3	40,9
Шаг цепи, дюймы	3/8
Толщина цепи, мм	1,3
Объем топливного бака, л	0,3
Объем масляного бака, л	0,2
Длина шины, см (дюймы)	40 (16)
Количество звеньев	56
Гарантия, лет	1
Вес, кг	4,4

Особенности

• бытовой инструмент;
• экономичный двухтактный мотор с технологией X-Torq на 2,52 л. с.;
• двойная очистка воздуха;
• встроенная демпфирующая антивибрационная защита (LowVib);
• полуавтоматическое управление дросселем;
• электронное зажигание;
• наличие тормозной системы;
• защита оператора;
• малый вес;
• автоматическая смазка цепного механизма;
• высокая надежность и ремонтопригодность;
• запчасти в свободном доступе на рынках страны.

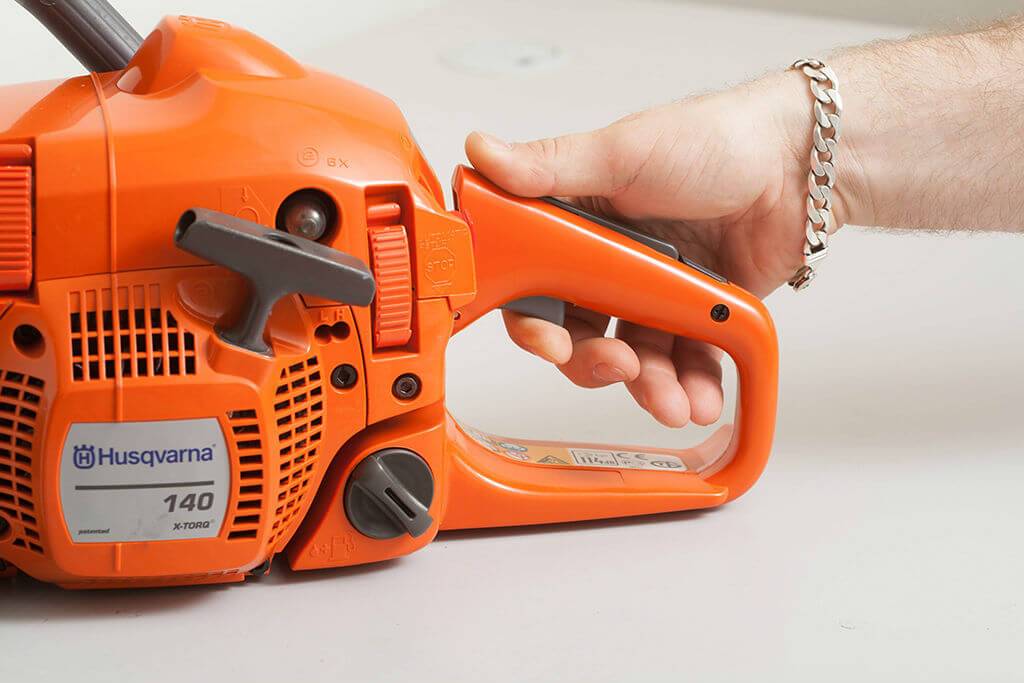

Бензопила Хускварна 140

Бензопила Хускварна 140 — пила бытового назначения, предназначенная для выполнения работ по заготовке древесины. Может применяться для распила средних и малых бревен, досок, деревянных балок, для обрезки ветвей и сучьев на плодовых и лиственных деревьев. Мощность бензопилы позволяет применять инструмент даже для распила очень твердых пород дерева.

Пила пригодится для таких задач, как заготовка дров на зиму, строительные работы, например, строительства бани или деревянного дома, сарая.

Бензопила Хускварна 140 оснащена двухтактным бензиновым двигателем, мощность которого составляет 1600 Вт. Рабочий объем цилиндра двигателя равен 40, 9 куб. см. Рекомендуется использовать пилу для бытового использования, согласно инструкции по эксплуатации.

Особенности использования

Правила безопасности и особенности использования бензопилы Хускварна 135:

• от глушителя, цепи и шины могут отлетать искры, позаботьтесь о средствах пожаротушения неподалеку от места применения бензопилы;
• применяйте защитную экипировку во время работы, надевайте щиток на руку, плотную одежду, защитную маску, наушники, рукавицы, поглощающие вибрацию;
• никогда не начинайте распил концом шины;
• погружайте пилу в древесину сверху вниз, начиная от верхнего края бревна;
• пилите всем полотном, чтобы минимизировать отдачу от инструмента;
• не допускайте детей и животных к месту использования бензопилы.

Технические характеристики бензопилы Husqvarna 140

Еще одно достоинство этой бытовой любительской модели заключается в ее хороших заводских параметрах.

Они включают:

• мощность бензинового ДВС – 2,17 л. с./1,6 кВт;
• объем цилиндра двигателя – 40,9 см3;
• скорость вращения коленвала на холостых/максимальных оборотах – 2700/9000 об/мин;
• топливный/масляный резервуар – 370/250 мл;
• скорость работы масляного насоса – 13 мл/мин;
• допустимая длина шины для комфортной резки – 30–40 см;
• скорость вращения цепи на шине на максимальных оборотах – 22,9 м/с;
• вес в готовом к работе виде – 5,2 кг.

Отличительной особенностью бензопилы Husqvarna 140 можно считать низкий уровень шума при ее работе. Во время эксплуатации модели под максимальными нагрузками этот показатель равен 112–114 дБ.

Устройство бензопилы Хускварна 140

Бензопила Хускварна 140 оборудована надежным 2-тактным бензиновым мотором, объемом 40,9 см3. Благодаря функции X-Torq, двигатель инструмента потребляет меньшее количество горючего, показывая высокую эффективность при работе в любых погодных условиях.

За бесперебойное охлаждения мотора отвечает фирменная система принудительной подачи воздуха Air Injection.Она увеличивает временные интервалы между заменами воздушных фильтров, снижает износ основных деталей мотора.

Для гашения вибрации в комплектации бензопилы Хускварна 140 предусмотрена система LowVib. Она состоит из нескольких демпферов, принимающих большой процент вибрации от мотора на себя.

Рабочие органы представлены пильной шиной и цепью. Для натяжения цепи производитель предусмотрел боковую звездочку. Это позволяет быстро отрегулировать цепь, не используя дополнительных инструментов.

Детали и механизмы Хускварна 140 помещены под прочный пластиковый корпус. Производитель предусмотрел свободный доступ к бакам, а также расходным элементам модели. На крышке цилиндра установлены специальные защелки, которые дают возможность сэкономить время при замене свечи зажигания и чистке цилиндра.

Для безопасности вальщика в устройство Хускварна 140 входит щиток для правой руки оператора и эффективный инерционный тормоз. Для его включения и выключения предусмотрен отдельный рычаг.

Технические характеристики модели

Бензопила Хускварна 140 обладает солидными заводскими параметрами. В их число входит:

• мощность – 2 л. с.;
• максимальная скорость вращения – 12000 об/мин;
• емкость топливного резервуара – 370 мл;
• емкость резервуара для масла – 250 мл;
• рекомендуемая длина шины – 35–40 см;
• шаг цепи – 3/8 «;
• масса в готовом к работе виде – 4,9 кг.

Модель Хускварна 140 выделяется небольшими габаритами. Ее длина составляет 75, ширина – 21 и высота – 28,5 см. Уровень шума при работе инструмента равен 114 дБ.

Разборка и сборка Husqvarna своими руками

Переходим непосредственно к разборке 137 (142 пилы), не изменяя четкой последовательности:

• ослабляем гайки, фиксирующие крышку сцепления;
• ослабляем натяжитель цепи;
• снимаем 2 гайки и крышку сцепления (в ней смонтирован тормоз);
• снимаем аккуратно шину и цепь;
• верхнюю крышку убираем после открутки 3 винтов;
• откручиваем 2 винта крепления глушителя, снимаем его переднюю крышку и глушительный элемент;
• для снятия второй части глушителя нужно открутить один небольшой болтик;
• между экраном глушителя установлена прокладка, её мы тоже изымаем;
• поперечная ручка снимается для удобства дальнейшей разборки. Это можно легко сделать своими руками, посредством откручивания двух саморезов с правой стороны и двух снизу пилы, где крепится вторая часть ручки. (Нижние крепления чаще других бывают забиты грязью, пылью, поэтому их обязательно нужно прочистить). Резиновый буфер, расположенный между ручкой и картером пилы, необходимо контролировать, чтобы не потерять;
• крышка стартера и экран снимается посредством откручивания 4 винтиков (2 самореза и 2 болтика нужно будет вернуть на своё место при сборке, они располагаются по диагонали, что легко запомнить);
• откручиваем зажигание;
• поворачиваем коленчатый вал за сцепление по часовой стрелке, параллельно наблюдаем за отверстием для выхода отработанных газов – как перемещается поршень. Как только он, посредством перемещения вверх, перекроет его, то через отверстие свечное в камеру сгорания погружаем веревку с намотанными на ней узелками и поджимаем коленвал;
• разборка пилы Хускварна предполагает и откручивание сцепления, (снимаем и барабан) у которого левая резьба, поэтому процедуру проводим по часовой стрелке. Для открутки вставляем в два диаметрально противоположных паза ключ на 17, губки которого немного расточены;
• с левой стороны пилы снимаем пластмассовый воздуховод;
• там же откручиваем гайку, шайбу и снимаем маховик. Катушку зажигания, (фиксируется к цилиндру 2 винтами), а с неё – низковольтную проводку, можно демонтировать предварительно;
• извлекаем воздушный фильтр, крепящийся на 2 саморезах и тягу (толкатель) дроссельной заслонки;
• отщелкиваем тягу воздушной заслонки от карбюратора, снимаем корпус фильтра воздушного, открутив 2 гайки;
• откручиваем 2 шпильки, крепящие карбюратор к его адаптеру. Откручиваем ещё 2 самореза, снимаем металлическую стойку и тогда уже сам карб (сняв резиновый чехол с винтов регулировки, и стягиваем бензопровод со штуцера карба);
• снимаем адаптер карба, что крепится к картеру пилы, стянув с 2 патрубков, и 2 низковольтных провода;
• справа убираем масляный насос (на 2 саморезах)
• откручиваем винт, что крепит цепеуловитель, отделяем картер от основания;
• внизу картера есть 4 винта, крепящие цилиндр, после открутки которых – изымаем его.

Сборку инструмента проводим аналогично разборке, но в противоположном порядке, а о возможных нюансах расскажем в следующем разделе.

Как разобрать пилу более мощных моделей, например, 240, 340 или бытовой вариант, как 135 – сам процесс похожий на процедуру разборки представленных 137 и 142 моделей. Все возникающие нюансы и отличие вы сможете самостоятельно разобрать, придерживаясь технической логики и поэтапности

Важно для себя усвоить, что разборка Husqvarna подвластна каждому, если дисциплинировано производить сам процесс. Перед началом демонтажа и фиксации запчастей на вашу пилу – не забудьте посетить страницу сайта КосиКоса, где расположены запчасти на бензопилу, там вы обязательно найдёте все необходимое

Бензопила “Хускварна” 137, описание модели

В перечне дополнительных удобств:

• система легкого запуска;
• эффективный виброгаситель;
• доступ к настроечным точкам узлов и агрегатов;
• удобное размещение органов управления;
• возможность работы с альтернативными рабочими гарнитурами.

По единодушному мнению владельцев и эксплуатационников, явно выраженных конструкционных недостатков пила Хускварна 142 не имеет. Об этом свидетельствует большое количество положительных отзывов и обращений в сервисно-ремонтные центры.

Многие отказы и неисправности являются следствием неграмотного использования, несвоевременного и неполного обслуживания, применения некондиционных горюче-смазочных материалов.

В частности, замена фирменных цепных масел дешевыми суррогатами приводят к отказам и неисправностям маслонасоса, сокращению ресурса сменного оборудования.На характеристиках инструмента отрицательно сказывается неквалифицированный ремонт, применение фальсифицированных запасных частей и расходных материалов.

Достоинства husqvarna 140 :

• высокая мощность для хорошей функциональности;
• умеренный вес, позволяющий удерживать бензопилу на весу даже при спиливании веток с дерева;
• антивибрационное покрытие ручек;
• экологичность и продуманная система очистки воздуха; малое количество выхлопов;
• доступная цена;
• высокое качество всех составляющих, качественный ударопрочный пластик корпуса;
• возможность установки другой шины и цепи после износа заводских комплектующих.

Дополнительно: Как Заменить Карбюратор На Китайской Бензопиле

Недостатки husqvarna 140:

• бензопила наилучшим образом работает только на качественном масле и горючем, не эффективна и может выйти из строя при использовании дешевых масел;
• дорогие оригинальные запчасти к Хускварна 140.

Вариант альтернативного топлива

Для заправки бытовых и профессиональных бензопил рекомендуется использовать не содержащей спиртовых компонентов и дополнительных присадок — автомобильный бензин типа АИ-92.

Вопрос о том, можно ли заливать 95 бензин в бензопилу до настоящего времени остается спорным. Теоретически, противодетонационные свойства бензина АИ-95 выше, чем у стандартного топлива АИ-92, но на практике лучше отдать предпочтение второму варианту.

Проблема заключается в том, что для повышения противодетонационных характеристик в состав 95-го бензина производителями и реализаторами вводятся присадки, качество и эффективность которых у специалистов вызывает обоснованные сомнения.

Такое топливо не полностью отвечает требуемым характеристикам, не обладает должной стабильностью при длительном хранении. После 3-4-х месячной выдержки его рабочие свойства ухудшаются на 25-30%.

Выявление и устранение очевидных неисправностей бензопилы.

Для определения причины, почему при запуске бензопила не заводится или глохнет, необходимо произвести дефектовку инструмента. Суть процедуры заключается в последовательном осмотре состояния и работы основных рабочих элементов двигателя пилы. На данном этапе проверяем:

• Наличие искры на свече зажигания;
• Подачу топлива;
• Состояние фильтров;
• Работу сапуна встроенного в топливную крышку глохнущего агрегата;
• Функционирование выпускного канала.

Проверка искры на свече зажигания и устранение причин.

Первым этапом поиска причин того, почему бензиновая пила не заводится, является проверка искры на свече зажигания. Существует много факторов, влияющих на работу данного элемента. Однако основными на начальной стадии дефектовки инструмента являются:

• Неправильная регулировка карбюратора;
• Присутствие большего, чем положено, количества масла в бензине;
• Засорение воздушного фильтра.

Все они способствуют образованию нагара на электродах свечи. В 50 случаях из 100, пилы не заводятся на холодную по причине отсутствия искры из-за отложений нагара на электродах и их коррозии. В результате происходит либо уменьшение зазора, либо его увеличение.

Проверка свечи зажигания у неработающей бензопилы

Проверить наличие искры довольно просто. Для этого потребуется:

• Снять наконечник высоковольтного провода;
• Выкрутить свечу;
• Одеть наконечник обратно;
• Прислонить свечу юбкой к цилиндру;
• Произвести пуск стартером.

Если в момент запуска двигателя бензопилы между электродами наблюдается хорошая искра, то с узлом зажигания все в порядке. Если же ее нет, то стоит прочистить сам элемент и проверить зазор электродов. При необходимости с помощью специального щупа отрегулируйте расстояние между контактами.

Искры на свече зажигания может не быть и по иным причинам. Из основных неисправностей, влияющих на плохой запуск бензопилы и неустойчивую работу ДВС на холостом ходу, от которых инструмент может заглохнуть, можно отнести следующие:

• Переполнение свечного канала топливом;
• Отсутствие контакта между высоковольтной люлькой и наконечником свечи;
• Выход из строя блока зажигания.

Как запустить холодную бензопилу, если свечной канал постоянно заливает бензином? Устранить проблему на время пуска инструмента, можно воспользовавшись следующим алгоритмом:

• Выкрутить специальным ключом свечу;
• Протереть ее чистой и сухой ветошью;
• Просушить в течение 20…30 минут;
• Удалить надфилем нагар и отрегулировать зазор между электродами;
• Слить остатки топлива из свечного канала и просушить его;
• Собрать все и попытаться завести механизм.

В случае с отсутствием искры при плохом контакте высоковольтной люльки с наконечником свечи необходимо проверить соединение. Проверку можно провести используя обычный тестер. При обнаружении дефекта и его устранении бензопила должна завестись без особых проблем.

Если проверка показала, что контакт надежен, а пила и дальше не заводится, ищите причину в блоке зажигания. Как правило, неисправный блок ремонту и восстановлению не подлежит. Здесь потребуется его полная замена.

Определяем наличие топлива и его подачу.

Для начала необходимо убедиться, что в бачке бензопилы, нежелающей заводиться, присутствует топливная смесь, и она исправно поступает в карбюратор. При полном баке, проверяем, как подается смесь по бензопроводу. Отсоединяем трубку топливной системы от карбюратора и пытаемся произвести подкачку. В случае полного порядка, при подкачке, бензин будет подаваться рывками в соответствии с нормами, заданными производителем. Слабая подача топлива или его отсутствие могут стать следствием:

• Засорен канал подачи топлива;
• Забитого мусором топливного фильтра.

Бензопила Husqvarna 140

Бензопила Husqvarna 140 — высококачественный бензоинструмент бытового класса, который выпускается на американском заводе, который принадлежит концерну “Хускварна”. Компания была основана в 1689 году, с момента своего основания и до 1970 года она занималась выпуском оружия, но в 1970 году все изменилось: с конвейера начали сходить мирные товары — оборудование и инструмент для стройки, садово-парковая техника и агрегаты.

Назначение мотопилы Husqvarna 140 сугубо бытовое — непродолжительные распиловочные работы. Пила хороша для поперечной, косой и продольной резки древесины разной плотности. Данную модель можно встретить как у дачников, так и у сельских жителей, для них это приспособление жизненно необходимо (работы по очистке участка от поросли кустарника, валки одиночных деревьев, кронирования, подрезки веток, распиловке досок, заготовки топлива для бань и каминов.
