Особенности устройства и технические характеристики «МАЗ-5336»
«МАЗ-5336» позаимствовал общую конструкцию своего предшественника, но получил и целый ряд изменений, в том числе и совершенно ощутимо проявляемых в эксплуатации. К примеру, благодаря улучшенной передней подвеске со стабилизаторами поперечной устойчивости, состоящей из амортизаторов, стоек, полукруглых рессор, ход грузовика стал гораздо более плавным и мягким.
Двигатели «МАЗ-5336»
Все модификации грузовиков семейства «МАЗ-5336» оснащались только дизельными двигателями «ЯМЗ» производства Ярославского моторного завода. В линейку агрегатов, устанавливаемых на данную модель грузовика, входят четырёхтактные V-образные восьмицилиндровые, 14,86-литровые, с жидкостным охлаждением и непосредственным впрыском топлива, турбированные (кроме одного) дизельные двигатели.
На «классических» «МАЗ-5336»:
- На «МАЗ-53362» – дизель «ЯМЗ-238Б», номинальная мощность – 300 лошадиных сил.
- На «МАЗ-53361» и «МАЗ-53363» – моторы «ЯМЗ-238ДЕ», номинальная мощность – 330 лошадиных сил.
- На «МАЗ-53366» – НЕтурбированный агрегат «ЯМЗ-238М2», номинальная мощность которого – 240 лошадиных сил.
Двигатель «ЯМЗ-238ДЕ».
На «МАЗ-5336» «XXI века»:
- На «МАЗ-5336А3-320» / «МАЗ-5336А5-320» – новые 330-сильные турбированные дизели «ЯМЗ-238ДЕ2», «ЯМЗ-6582.10Е3» («Евро-3»), с новой же коробкой передач «ЯМЗ-2381(8)».
- На «МАЗ- 5336А3-321» / «МАЗ- 5336А5-321» – новые 250-сильные дизельные моторы «ЯМЗ-6562.10Е3» («Евро-3»), также связке с МКПП «ЯМЗ-2381(8)».
Кроме того, небольшая часть «МАЗ»ов 5336-го семейства (под индексом «МАЗ 533632-321») в начале двухтысячных была выпущена с дизельными двигателями немецкого производства «Дойтц BF 6M1013 FC (Euro-3)», 245 лошадиных сил. Эти моторы работают с коробками передач «ZF 9S75».
Трансмиссия грузовика
Трансмиссия «МАЗ-5336» отличается внушительным ресурсом работы и заслуженно считается одним из наиболее надежных элементов конструкции автомобиля данного семейства. Производителем трансмиссии также является Ярославский моторный завод. В составе трансмиссии – двухдисковое сцепление, с гидроусилителем, механическим приводом выключения и периферийными пружинами; 4-х ступенчатая механическая коробка передач «ЯМЗ-2381» с демультипликатором (общее количество передач – восемь). За счёт демультипликатора, повышающего крутящий момент, число передач и увеличивается в 2 раза. Все передачи, за исключением задней, оснащены синхронизаторами.
Карданная передача представлена двумя последовательными валами с промежуточной опорой, главная передача – двухступенчатая и разнесённая. Передаточное число ведущего моста – 5,49.
Подвеска, ходовая часть
Подвеска на автомобилях «МАЗ-5336» – рессорная. Конструкция передней подвески построена на продольных полу-эллиптических рессорах. Передняя подвеска снабжена также амортизаторами и стабилизаторами, обеспечивающими поперечную устойчивость. Задняя подвеска выполнена на двух базовых и двух дополнительных рессорах, и также снабжена стабилизатором поперечной устойчивости.
«МАЗ-5336» с краном-манипулятором.
На грузовиках «МАЗ-5336» установлены бездисковые колеса. Размер шин –«11.00/R20». Рабочая тормозная система имеет барабанные механизмы и двухконтурный пневматический привод. Подобная конструкция сокращает вероятность полного отказа тормозной системы и уменьшает тормозной путь. Стояночный тормоз, естественно, также присутствует в конструкции. Основной прицеп, применяемый для формирования автопоезда с «МАЗ-5336» – модели «МАЗ-837810».
Технические характеристики в цифрах

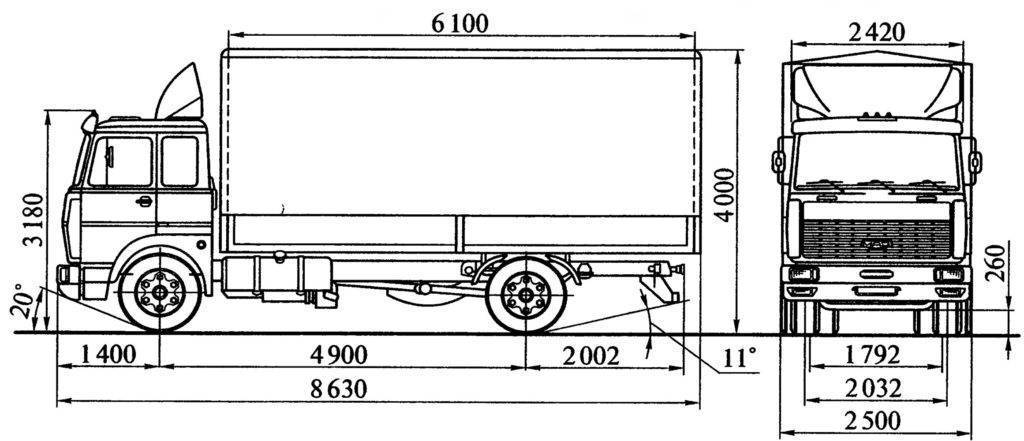

Габаритные размеры:
- Длина – 8,6 м; ширина – 2,57 м; высота – 3,16 м.
- Колёсная база – 4,9 м;
- Дорожный просвет – 230 мм;
- Минимальный радиус поворота – 9,1 м;
- Площадь платформы – 14.35 кв.метров;
- Внутренние размеры платформы – 6,1 х 2,42 х 2,330 метра;
- Штатный объём стандартной платформы – 34,5 кубических метра.
Параметры массы:
- Масса снаряженного автомобиля – 8,2 тонн;
- Штатная допустимая грузоподъёмность – 9,8 тонн;
- Допустимая полная масса автопоезда – 40 тонн;
- Допустимая полная масса автомобиля – 18 тонн;
- Распределение полной массы: на переднюю ось – 6,5 тонн; на заднюю ось – 11,5 тонн.
Динамические характеристики:
- Максимальная скорость – 100 км/час;
- Время разгона до 60 км/час – 50 секунд;
- Торможение со скорости 60 км/час до нуля – 36,7 метров.
Сколько масла в коробке маз
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОРОБКИ ПЕРЕДАЧ ЯМЗ-236 При техническом обслуживании проверять крепление коробки передач к двигателю и состояние ее подвески, поддерживать нормальный уровень масла в коробке и своевременно заменять его при ТО-2.
Уровень масла в картере коробки передач должен быть не ниже нижней кромки контрольного отверстия 3 (рис. 122). Масло из картера коробки передач сливать в горячем состоянии через сливное отверстие, закрытое пробкой 4. После слива масла очистить магнит сливной пробки. После слива масла отвернуть болты и снять крышку 2 заборника масляного насоса, очистить и промыть сетку, после чего крышку установить на место
При установке крышки заборника обратить внимание на то, чтобы не перекрыть масляную магистраль крышкой или ее прокладкой
Рис. 122. Пробки коробки передач ЯМЗ-236П: 1-маслозаливное отверстие; 2-крышка заборника масляного насоса; 3-контрольное отверстие уровня масла; 4-сливное отверстие
Коробку передач промывать индустриальным маслом И-12А или И-20А по ГОСТ 20199 – 88; 2,5 – 3 л его залить в картер коробки, установить рычаг переключения передач в нейтральное положение, пустить двигатель на 1. 8 минут, после чего остановить его, слить промывочное масло и залить свежее. Категорически запрещается промывать коробку передач керосином или дизельным топливом во избежание отказа в работе масляного насоса из-за недостаточного разрежения на всасывании и, как следствие, выхода из строя коробки передач. В случае полной переборки коробки передач масляный насос перед установкой смазать применяемым в коробке передач маслом.
При буксировке автомобиля с неработающим двигателем первичный и промежуточный валы коробки передач не вращаются, масляный насос в этом случае не работает и не подает смазку в подшипники шестерен вторичного вала и на конусные поверхности синхронизаторов, что вызовет задиры поверхностей скольжения, износ колец синхронизаторов и ведет к выходу из строя всей коробки передач. Для проведения буксировки выключить сцепление и включить прямую (четвертую) передачу в коробке передач или отсоединить коробку от трансмиссии.
Буксировка автомобиля на расстояние свыше 20 км без отсоединения карданного вала или выжима сцепления с включенной прямой передачей не допускается.
Для предупреждения преждевременного износа трущихся пар рекомендуется перед пуском двигателя при температуре окружающей среды ниже – 30°С подогреть коробку передач. Если это не представляется возможным, то на время длительной остановки двигателя масло из картера слить, а перед пуском двигателя это масло подогреть и залить в коробку через отверстие в верхней крышке.
Для плавного и легкого переключения передач и предохранения зубьев промежуточного вала и шестерыми первой передачи и заднего хода от торцевого износа, а также предохранения колец. синхронизаторов от износа правильно регулировать сцепление и не допускать его «ведения».
Заправочные ёмкости , л
Топливный бак: – полный объем 343/515 -рабочий объем 327/495
Агрегатымеханизмы Система смазки Сист. охл без ПЖД с ПЖД Двигатель ЯМЗ-236 НЕ2 /БЕ2 ,ЯМЗ 7601,10 24 40/42 Двигатель ЯМЗ-7511.10 32 48/50 Двигатель ЯМЗ-238ДЕ2 32 47/49 Двигатель ЯМЗ-6581.10/6582.10 32 48/50 Двигатель ЯМЗ-6561.10/6562.10/6563.10 24 41/43 Двигатель ММЗ-245.30 Е2 14,8 21,9 Двигатель ММЗ 260.5 Е2 18 31 КПП ЯМЗ 239 11,5 КПП ЯМЗ-238М/2381 ZF 9S109 8 КПП МАЗ-543205 9 КПП ЯМЗ-236,2361 5,5 КПП МЗКТ-65151 7,5 КПП ZF 16S151 11 КПП ZF 16S221 13 КПП СААЗ 3206.70 /695Д 4,5 КПП СААЗ 4334М2 6 Картер гл.передачи зад./ср. мост по 13 Картер главной передачи перед. мост 4,5 Картер колесной передачи зад/ср.мост по 2 Картер колесной передачи перед.моста по 2,3 Система гидроусилителя руля 6,5 Система подъема платформы 65 Система подъема платформы п/пр. 120 Бачок омывателя 10 Картер балансира зад.подвески по 0,4 Система подъема кабины 0,75 Картер раздаточной коробки 4,5 Картер КОМ 0,5
Не крутит стартер МАЗ
Если система управления выше указанного автомобиля при повороте ключа в замке зажигание, не включает стартер, то причина неисправности заключается в электрооборудовании или электронных системах автомобиля. Причины могут быть следующие:
- Неисправность стартера
- Поломка блока реле и предохранителей
- Неисправность замка зажигания
- Обрыв или замыкание электропроводки
- Обрыв или замыкание шины CAN
- поломка втягивающего реле стартера
- Нет напряжения питания на блоке управления двигателем
- Отсутствие контактов в разъемах электрической проводки
- Неисправность замка зажигания
- Выход из строя главного реле автомобиля
- Обрыв “массы”
- Неисправность блока управления двигателем
Обороты двигателя не регулируются — МАЗ
Повезло и с новыми заявками. Первой бригаде достался выезд на заявку МАЗ с неработающей педалью газа. Диагностика определила — неисправен жгут мотора. Белорусские умельцы на заводе поленились кинуть на автомобиль жгут специальный укороченного размера для тягачей коротышей и поставили жгут от длинномера, привязав излишек восьмеркой у двигателя и бросив его мотыляться практически по полу. При вскрытии жгута обнаружился обрыв и короткое замыкание. Причем последнее появилось от растаявшего снега и набирании воды в гофре жгута. Долго не думая — исправляем. Владелец — бывший фотокорреспондент удивился мастерству и скорости выполнения работы. Работа была оплачена — владелец доволен.
«>
Конструкция датчика давления масла МАЗ
Внутри агрегата расположена тонкая мембрана.
При включении зажигания контакты прибора замкнуты. Давление отсутствует. При запуске мотора возникает воздействие на мембрану.
Деталь со временем деформируется и перемещает толкатель.
Запчасть разрывает контакты и размыкает электрическую цепь. Контрольная лампа гаснет. Если давление в системе падает, мембрана занимает первоначальное положение. Толкатель замыкает цепь. Лампочка загорается.
Купить датчик давления масла МАЗ легко на нашем сайте. Выбирайте измерительный прибор:
- Со штекерными разъемами, защищенными от влаги и пыли;
- С кабелем с термоизоляцией;
- С уплотнительными кольцами для защиты внутренней части от грязи.
Прочный корпус датчика давления масла МАЗ устойчив к повреждениям. Благодаря укрепленной конструкции даже при превышении момента затяжки прибор не испортится.
Какими двигателями комплектуются МАЗы
Устройство двигателя включает в себя следующие элементы:
- распредвал;
- крышка клапанов;
- клапан выпускного типа;
- выхлопное отверстие;
- головка цилиндрического элемента;
- система охлаждения двигателя МАЗ и полость для охлаждающей жидкости;
- блок силового агрегата;
- маслосборник;
- свеча зажигания;
- клапан впускного типа;
- впускное отверстие;
- поршневая часть;
- подшипник шатуна;
- коленчатый вал;
- поршневые кольца;
- крепежные гайки и болты.
В зависимости от модификации транспортного средства устанавливают следующие двигатели:
- Дойц (Deutz);
- Каменс (Cummins);
- ЯМЗ;
- Рено;
- Мерседес;
- МАН.
Каждый мотор отличается по техническим характеристикам.
ЯМЗ
Двигатель ЯМЗ-238 выпускается Ярославским автозаводом.
Технические показатели данной модели:
Тип используемого топлива | Дизель |
Рабочий объем | 15 л |
Количество цилиндров | 8 |
Расположение цилиндрических элементов | V-образное |
Число клапанов | 16 |
Экологический стандарт | Евро-4 |
Диаметр цилиндров | 13 см |
Система охлаждения | Жидкостная |
Механизм клапанов | OHV |
Мощность силового агрегата | 230 л.с. |
Материал | Чугун |
Ресурс | До 1 000 000 км |
Система электронного впрыска топливной жидкости | Есть |
Ход поршневой части | 14 см |
Максимальный крутящий момент | 2200 Нм |
Расположение распределительного вала | Верхнее |
Габариты | 100*96*90 см |
Вес движка ЯМЗ | 11 300 кг |
Порядок работы цилиндрических элементов | 1-5-4-2-6-3-7-8 |
Рено
Технические параметры двигателя Рено:
Используемое топливо | Дизель |
Рабочий объем мотора | 12 л |
Количество клапанных элементов | 24 |
Механизм газораспределения | DOHC |
Система питания двигателя | Прямой впрыск топливной жидкости |
Мощность | 385 л.с. |
Наибольший крутящий момент | 2400 Нм |
Частота вращения коленчатого вала | 1200 об./мин |
Количество цилиндров | 8 |
Диаметр цилиндрических элементов | 12 см |
Ход поршня | 13 см |
Расположение цилиндров | V-образное |
Средний расход топлива | 25 л |
Расположение клапанов | Верхнее |
Параметры | 100*97*85 см |
Температурный режим | -27…+32°С |
Степень сжатия | 6 |
Международный экологический стандарт | Евро-4 |
Расход масляной жидкости | 7 л на 100 км |
Порядок работы цилиндров | 1-5-4-2-6-3-7-8 |

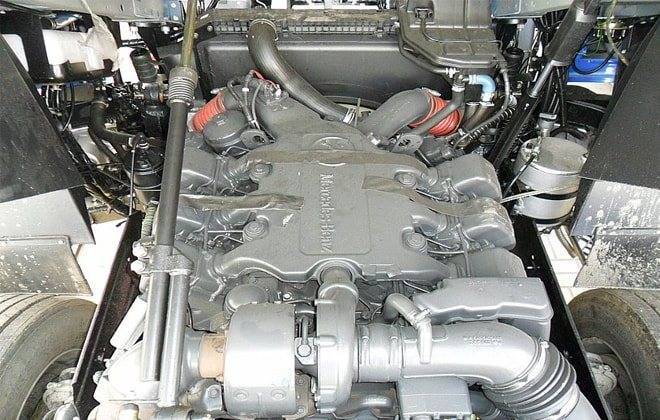

Мерседес
Технические показатели МАЗа с мерседесовским двигателем:
Рабочий объем мотора | 12,96 л |
Номинальная мощность | 231 л.с. |
Наибольший крутящий момент | 2300 Нм |
Степень сжатия | 7,3 |
Количество цилиндров | 6 |
Количество клапанов | 24 |
Диаметр цилиндрического элемента | 13 см |
Ход поршневой части | 14 см |
Расположение цилиндров | Рядное |
Система питания | Прямой впрыск топливной жидкости |
Расход масляной жидкости на 100 км | 8 л |
Топливо | Дизельное |
Порядок работы цилиндров | 1-5-4-2-6-3 |
Температурный режим | -35…+40°С |
Наибольшая частота вращения коленчатого вала | 2200 об./мин |
Тип системы охлаждения | Жидкостный |
Турбонаддув | Есть |
Промежуточная система охлаждения | Есть |
Масса | 12 000 кг |
Ресурс | До 1 500 000 км пробега |
МАН
Параметры и показатели транспорта с МАНовским двигателем:
Используемое топливо | Дизель |
Рабочий объем мотора | 6,8 л |
Количество клапанных элементов | 24 |
Механизм газораспределения | Есть |
Система питания двигателя | Непосредственный впрыск топливной жидкости |
Мощность | 260 л.с. |
Наибольший крутящий момент | 981 Нм |
Частота вращения коленчатого вала | 1 700 об./мин |
Количество цилиндров | 6 |
Диаметр цилиндрических элементов | 10,8 см |
Ход поршня | 12,5 см |
Расположение цилиндров | V-образное |
Средний расход топлива | 27 л |
Расположение клапанов | Верхнее |
Параметры | 110*98*89 см |
Температурный режим | -35…+35°С |
Степень сжатия | 16,5 |
Международный экологический стандарт | Евро-4 |
Расход масляной жидкости | 10 л |
Порядок работы цилиндров | 1-3-4-5-2-6 |
Как отличить новый двигатель ЯМЗ от прошедшего капитальный ремонт
Мы гарантируем заводское происхождение двигателей представленных на сайте!
Самый простой способ отличить новый заводской двигатель ЯМЗ от ремонтного (двигателя ЯМЗ, после капитального ремонта) — по номеру блока.
В номере блока двигателя (он же и номер двигателя) первая цифра — это год выпуска, в 2019 году он выглядит как K0ХХХХХХ, в 2018 как J0ХХХХХХ. С другими номерами новых двигателей быть не может!
Ранее выпущенные двигатели:
- H0хххххх — двигатели выпуска 2017 года
- G0хххххх — двигатели выпуска 2016 года
- F0хххххх — двигатели выпуска 2015 года
- E0хххххх — двигатели выпуска 2014 года
- D0хххххх — двигатели выпуска 2013 года
- C0хххххх — двигатели выпуска 2012 года
- B0хххххх — двигатели выпуска 2011 года
- A0хххххх — двигатели выпуска 2010 года
- Полностью цифровая нумерация — двигатели выпуска до 2010 года
Номер блока на шести и восьмицилиндровых двигателя выбивается на специальном отливе. Отлив находится в районе маховика, слева под впускным коллектором. На контрафактных двигателях отлив с номером блока зачастую закрашивается или зашлифовывается. Металлическая табличка (шильда) прикрепляется в развале блока цилиндров в районе привода вентилятора.
Отлив под номер блока на двенадцатицилиндровых двигателях находится в районе маховика, справа под впускным коллектором. На контрафактных двигателях отлив с номером блока зачастую закрашивается или зашлифовывается. Металлическая табличка (шильда) прикрепляется под левым впускным коллектором, напротив отлива с номером блока.
Номер блока дублируется на заводской табличке с маркировкой двигателя ЯМЗ (шильде). Пример двигатель ЯМЗ-650 (табличка установлена на блоке цилиндров с левой стороны в средней его части).
Информация на табличке: 1. Товарный знак ОАО «Автодизель» (ЯМЗ) Ярославский моторный завод. 2. Знак соответствия национальному стандарту и код органа выдавшего сертификат. 3. Знак о соответствии требованиям Специального технического регламента. 4. Модель двигателя ЯМЗ и его комплектация. 5. Год, когда выпущен двигатель ЯМЗ, обозначающийся последней цифрой года выпуска, где 9- это 2009г. Двигатели ЯМЗ 2010 года — обозначаются буквой А. 6. Порядковый номер двигателя ЯМЗ.
Год выпуска и номер двигателя ЯМЗ 650 дублируются на табличке, прикрепленной к блоку с правой стороны в средней его части.
Обозначение электронного блока управления на двигателе ЯМЗ и его номер указаны на табличке, закрепленной на корпусе блока управления.
Модель топливного насоса высокого давления (ТНВД) двигателя ЯМЗ и его номер указаны на табличке, закрепленной на корпусе ТНВД.
Обозначение турбокомпрессора и его порядковый номер указаны на табличке, закрепленной на корпусе компрессора двигателя ЯМЗ.
Особое внимание вопросу заводского происхождения следует уделить, если Вы приобретаете двигатель сельскохозяйственного назначения — данные двигатели не подлежат постановке на учет в ГАИ и их недобросовестные поставщики чаще всего выдают ремонтные — за новые. Если Вам предлагают двигатель и его происхождение вызывает у Вас сомнение, не поленитесь запросить ксерокопию паспорта двигателя и можете проверить, выходил ли двигатель из производства с таким номером и номером ТНВД, позвонив непосредственно на Ярославский моторный завод
Причем не только двигатель, а двигатель именно этой модификации, так как обычный двигатель ЯМЗ 238 М2 бывает «превращают» к примеру в двигатель ЯМЗ 238 АК собственными доработками, ведь разница в их стоимости довольно большая
Если Вам предлагают двигатель и его происхождение вызывает у Вас сомнение, не поленитесь запросить ксерокопию паспорта двигателя и можете проверить, выходил ли двигатель из производства с таким номером и номером ТНВД, позвонив непосредственно на Ярославский моторный завод. Причем не только двигатель, а двигатель именно этой модификации, так как обычный двигатель ЯМЗ 238 М2 бывает «превращают» к примеру в двигатель ЯМЗ 238 АК собственными доработками, ведь разница в их стоимости довольно большая.
Если и после сверки номеров двигателя ЯМЗ и ТНВД сомнения остались, обращайтесь к работникам ГАИ для проверки на предмет перебивки номера на специальной площадке, т.к. в последнее время участились случаи дублирования номеров новых двигателей, выпущенных Ярославским моторным заводом на старые двигатели, прошедшие ремонт.
Совет напоследок — тщательней выбирайте поставщиков и будете избавлены от проблем при последующей эксплуатации двигателей ЯМЗ!
Прямая поставка оригинальных: двигателей ЯМЗ, дизельных генераторов, приводов, КПП, МОМ, запасных частей в полном ассортименте.
Обслуживание смазочной системы ЯМЗ 238
Длительность эксплуатационного срока двигателей ЯМЗ 238 полностью зависит от периодичности проведения смазочных операций. Сорт, качество, марка масла для двигателя ЯМЗ 238 также играют важную роль в длительности работы сложного устройства.
Как осуществляется проверка уровня моторного масла:
- Очистить заливное отверстие от грязевых скоплений.
- Извлечь масляный контрольный щуп из корпуса ДВС.
- Протереть насухо салфеткой без ворса.
- Вставить щуп на прежнее место и снова вытащить.
- Определить уровень масла.
- Нормальной считается отметка, находящаяся между обозначениями «Н» и «В» (нижний и верхний уровни).
Если, в результате замера объема масла, отметка находится ближе к нижнему значению, рекомендуется долить необходимое количество свежей порции смазочной жидкости в двигатель через заливное отверстие. Заливная горловина расположена спереди мотора за гидравлической муфтой вентилятора.
В процессе замера уровня производится контроль состояния смазочного материала. Для этого необходимо нанести несколько капель масла на бумажную салфетку белого цвета и изучить следующие параметры моторного масла:
- цвет масляного пятна;
- степень прозрачности;
- наличие инородных включений в виде черных точек и металлической стружки.
При выявлении отклонений качества масла от нормы необходимо произвести замену отработанной жидкости, а также промыть дизельного двигателя.
Дополнительная информация
Обслуживание форсунок
При обслуживании каждую форсунку отрегулировать на давление начала впрыскивания 26,5 +0,8 МПа (270 +8 кГс/см 2 ). Регулировку рекомендуется производить на специальном стенде, удовлетворяющем требованиям ГОСТ 10579-88. Давление начала впрыскивания регулируется винтом при снятом колпаке форсунки и отвернутой контргайке. При ввертывании винта давление повышается, при вывертывании — понижается.
Для проверки герметичности распылителя по запирающему конусу иглы и отсутствия течей в местах уплотнений линий высокого давления необходимо создать в форсунке давление топлива на 1–1,5 МПа (10–15 кГс/см 2 ) ниже давления начала впрыскивания. При этом в течение 15 секунд не должно быть подтекания топлива из распыливающих отверстий; допускается увлажнение носика распылителя без отрыва топлива в виде капли. Герметичность в местах уплотнений линии высокого давления проверить при выдержке давлением в течение 2-х минут; на верхнем торце гайки распылителя (при установке форсунки под углом 15° к горизонтальной поверхности) не должно образовываться отрывающейся капли топлива.
Подвижность иглы можно проверить прокачкой топлива через форсунку, отрегулированную на заданное давление начала впрыскивания на опрессовочном стенде, при частоте впрыскивания 30–40 в минуту. Допускается подвижность иглы проверять одновременно с проверкой качества распыливания.
Проверка качества распыливания
Качество распыливания необходимо проверять на опрессовочном стенде прокачкой топлива через форсунку, отрегулированную на заданное давление начала впрыскивания при частоте 60-80 впрыскиваний в минуту. Качество распыливания считается удовлетворительным, если топливо впрыскивается в атмосферу в туманообразном состоянии и равномерно распределяется как по всем струям, так и по поперечному сечению каждой струи. Начало и конец впрыскивания при этом должны быть четкими. После окончания впрыскивания допускается увлажнение носика распылителя без образования капли. Впрыскивание топлива у новой форсунки сопровождается характерным резким звуком. Отсутствие резкого звука у бывших в эксплуатации форсунок не означает снижения качества их работы.
Проверка герметичности
Проверка уплотнений, соединений и наружных поверхностей полости низкого давления форсунок осуществляется опрессовкой воздухом давлением 0,45±0,05 МПа (4,5±0,5 кГс/см 2 ). Пропуск воздуха в течение 10 секунд не допускается. Герметичность соединений «распылитель-гайка распылителя» проверять опрессовкой воздухом давлением 0,5±0,1 МПа (5±1 кГс/см 2 ) в течение 10 секунд при подводе воздуха со стороны носика распылителя на специальном стенде.
Пропуск воздуха по резьбе гайки распылителя при погружении форсунки в дизельное топливо не допускается.
Действия при засорении
При засорении или закоксовке одного или нескольких распыливающих отверстий распылителя форсунку разобрать, детали форсунки прочистить и тщательно промыть в профильтрованном дизельном топливе. При негерметичности по запирающему конусу распылитель в сборе подлежит замене. Замена деталей в распылителе не допускается. Разборку форсунки выполнять в следующей последовательности:
- отвернуть колпак форсунки
- ослабить контргайку и вывернуть регулировочный винт на 3–4 оборота для разгрузки пружины
- отвернуть гайку распылителя
- снять распылитель, предохранив иглу от выпадания
Нагар с корпуса распылителя счищать металлической щеткой или шлифовальной шкуркой с зернистостью не грубее «М40». Распыливающие отверстия прочистить стальной проволокой диаметром 0,3 мм. Применять для чистки внутренних полостей корпуса распылителя и поверхностей иглы твердые материалы и шлифовальную шкурку не допускается.
Перед сборкой распылитель и иглу тщательно промыть в профильтрованном дизельном топливе. Игла должна легко перемещаться: выдвинутая из корпуса распылителя на одну треть длины направляющей при наклоне распылителя на угол 45° от вертикали игла должна плавно, без задержек полностью опуститься под действием собственного веса.
Сборку форсунки производить в последовательности обратной разборке. При затяжке гайки развернуть распылитель против направления навинчивания гайки до упора в фиксирующие штифты и, придерживая его в этом положении, навернуть гайку рукой, после чего гайку окончательно затянуть. Момент затяжки гайки распылителя 60–70 Н·м (6–7 кгс·м), штуцера форсунки — 80–100 Н·м (8–10 кгс·м). После сборки отрегулировать форсунку на давление начала впрыскивания и проверить качество распыливания топлива и четкость работы распылителя.
Технические характеристики МАЗ-5551
Массово-габаритные характеристики
- Длина: 5,990 м; Ширина: 2,500 м; Высота (по крыше кабины): 2,925 м.
- Колёсная база: 3,30 м или 3,950 м.
- Дорожный просвет: 280 мм (минимальный, под передним мостом).
- Колея передних колес – 2,032 м; колея задних колес – 2,162 м по внешним и 1,422 м по внутренним.
- Снаряженная масса – 7,580 тонн.
- Грузоподъёмность: 10 тонн (у автомобилей до 1998 года – 8 тонн).
- Полная масса – 16,230 тонн.
- Распределение (при снаряженной массе): на переднюю ось – 4,130 тонн; на заднюю ось – 3,450 тонн;
- Распределение (при полной массе): на переднюю ось – 5,980 тонн; на заднюю ось – 10,250 тонн;
- Размеры грузовой платформы: 3800 х 2269 х 630 мм.
- Угол преодолеваемого наклона – 25 градусов;
- Радиус поворота по внешнему колесу – 7,9 м; радиус поворота габаритный – 8,6 м.
- Объём кузова – от 5,5 до 12,5 кубометров (с разными по высоте бортами).
- Время подъёма груженого кузова – 15 сек, время опускания пустого кузова – 10 сек. Угол подъема кузова – 50 градусов.
Двигатели МАЗ-5551
МАЗ-5551 первоначально оснащался V-образным шестицилиндровым дизельным двигателем модели ЯМЗ-236М2-1 Ярославского моторного завода. Некоторые параметры данного мотора: рабочий объём – 11,15 л; мощность – 180 лошадиных сил или 132 кВт; диаметр цилиндра – 130 мм максимальный крутящий момент – 667 Нм; частота при макс. крут. моменте – 1250-1450 мин-1; минимальный удельный расход топлива – 214 г/кВт.ч (157 г/л.с.ч).
В 90-е и 2000-е годы на смену атмосфернику пришли более современные ярославские дизели, оснащённые системой турбонаддува. На МАЗ-5551 ставили целый ряд дизельных моторов. Причём не только отечественных, но и импортных – дойтцовских и камминзовских. Зарубежные «не прижились» по понятной причине: их применение ударяло по одному из основных достоинств грузовика – его дешевизне.
К тому же и моторы ЯМЗ со своими функциями справлялись отлично. Из ярославских дизелей основными, используемыми и в настоящее время на МАЗ-5551 А2, стали ЯМЗ-236НЕ-2 и ЯМЗ-6563.10-Е3.
Это дизели четырехтактные с воспламенением от сжатия, рабочим объёмом также, как и ЯМЗ-236М2-1 в 11,15 литров; с непосредственным впрыском топлива, с турбонаддувом, жидкостным охлаждением, жидкостно-масляным теплообменником, механическим регулятором частоты вращения, с промежуточным охлаждением наддувочного воздуха в теплообменнике типа «воздух-воздух», установленном на автомобиле.
ЯМЗ-236НЕ-2 – представитель классического семейства шестицилиндровых V-образных дизелей производства Ярославского моторного завода, оснащённый турбонаддувом и специально адаптированный для применения в грузовиках МАЗ.
Его параметры: Мощность 230 лошадиных сил (или 169 кВт); максимальный крутящий момент – 882 Н.м (90 кгс.м); частота при максимальном крутящем моменте – 1200-1400 мин-1; минимальный удельный расход топлива – 206 г/кВт.ч (152 г/л.с.ч).
Двигатель ЯМЗ-6563.10 также специально предназначен для установки на бортовые автомобили, тягачи, самосвалы, шасси МАЗ с колесной формулой 4х2; автопоезда на их базе полной массой до 32т. Его характеристики: Мощность 230 лошадиных сил (или 169 кВт); максимальный крутящий момент – 882 Н.м (90 кгс.м); частота при максимальном крутящем моменте – 1100-1300 мин-1; минимальный удельный расход топлива – 200 г/кВт.ч (147 г/л.с.ч).
По данным производителя, реальный расход топлива в смешанном цикле составляет 22 литра на 100 километров. Объём топливного бака: 200 литров.
Трансмиссия и гидравлика МАЗ-5551
Ярославская коробка передач ЯМЗ-236П, устанавливаемая на МАЗы в комплекте с дизельным двигателем, также довольно надёжна и проверена временем. Это пятиступенчатая МКПП с синхронизаторами на 2-3 и 4-5 передачах. Передаточное число – 7,79.
В обновленных версиях МАЗ 5551 трансмиссия получила ряд существенных конструктивных изменений. За счет доработки механизма переключения от рычага к КП удалось существенно укоротить рычаг, что облегчило работу водителя.
На МАЗ-5551 установлено традиционное для отечественных грузовиков подобного класса двухдисковое фрикционное сцепление, также производства Ярославского моторного завода. Элементы этого узла подвержены износу из-за значительных перегрузок при работе и требуют периодического обслуживания. Тормозная система: барабанные тормоза с АБС. Размер шин: 12,00R20.
Гидравлическая система автомобиля МАЗ-5551 представляет собой насос и телескопический, трехступенчатый гидроцилиндр, который и обеспечивает опрокидывание кузова. Управление происходит дистанционно из кабины.
Частью гидросистемы является гидроусилитель руля, который не только снимает с водителя излишнее напряжение, но и позволяет в полной мере реализовать хорошую маневренность автомобиля.
ЯМЗ 7511.10
Марка масла | Номер стандарта | Предприятие-изготовитель |
ЮТЕК Супердизель (SAE 10W-40, API CF-4/SG) М-4з/14-Е ЮТЕК Супердизель (SAE 15W-40, АРI СF-4/SG) М-5з/14-Е Марка масла | ТУ 0253-283-05742746-95 изм. 1Номер стандарта | ОАО «Ангарская нефтехимическая ЛУКойл-Пермнефтеоргсинтез» Предприятие-изготовитель |
Рольс Турбо (SAE 15W-40, АРI СF-4/SF) М-5з/14-Е Марка масла | ТУ 38.301-41-185-99Номер стандарта | ОАО «Рязанский НПЗ» Предприятие-изготовитель |
ЛУКОЙЛ-авангард (SAE 15W-40, АРI СG-4/SJ) М-5з/14-Е Марка масла | ТУ 0253-102-00148636-00 с изм. 1…4Номер стандарта | ООО «ЛУКойл-Пермнефтеоргсинтез» Предприятие-изготовитель |
Спектрол Чемпион (SAE 15W-40, АРI СF-4/SG) М-5з/14-Е Марка масла | ТУ 0253-15-06913380-98Номер стандарта | ЗАО ПГ «Спектр-Авто» г.Москва Предприятие-изготовитель |
Essolube ХТ-4 (SAE 15W-40, АРI СF-4/CF) Марка масла | -Номер стандарта | Компания Exxon Mobil Предприятие-изготовитель |
Consol Титан Транзит (SAE 15W-40, АРI СF-4/SG) М-5з/14-Е Марка масла | ТУ 0253-007-17280618-2000Номер стандарта | ООО «ВИАЛ ОЙЛ», г. Москва Предприятие-изготовитель |
Shell Rimula D (SAE 10W-30, АРI СF-4/SG) Марка масла | -Номер стандарта | Shell East Europe Co Предприятие-изготовитель |
Shell Rimula D (SAE 15W-40, АРI СF-4/SG) Марка масла | -Номер стандарта | Shell East Europe Co Предприятие-изготовитель |
ВНИИ НП М-5з/16-Д2 Марка масла | ТУ 38.401-58-309-2002Номер стандарта | ОАО «Роснефть МОПЗ «Нефтепродукт» Предприятие-изготовитель |
Ravenol Turbo-Plus SHPD (SAE 15W-40, АРI СI-4/CH-4/CF/SL) Марка масла | -Номер стандарта | Компания Ravensberger Schmierstoffvertrieb GmbH, Deutshland Предприятие-изготовитель |
ЛУКОЙЛ-Дизель (SAE 10W-40, АРI СF-4/SG) М-5з/14-Е Марка масла | ТУ 38.601-07-38-2002Номер стандарта | ОАО «ЛУКойл-Нижегороднефтеоргсинтез» Предприятие-изготовитель |
Примечание: Для двигателей ЯМЗ, удовлетворяющих экологическим нормативам Евро-2, допускается применение моторных масел групп: а) ЯМЗ-5-06, б) ЯМЗ-2-97…ЯМЗ-3-02 со сроком смены вдвое меньшим, чем для масел группы ЯМЗ-4-02.
