Зазоры клапанов д-245, регулировка двигателя
Проверка зазора между клапанами и коромыслами дизеля Д-245.7, Д-245.9, Д-245.12С
3.4.11.1 Зазоры между клапанами и коромыслами проверяйте и регулируйте при ТО -2, а также после снятия головки цилиндров , подтяжки болтов крепления головки цилиндров и при появлении стука клапанов .
3.4.11.2 Зазор между бойком коромысла и торцом стержня клапана на непрогретом дизеле должен быть :
а ) впускные клапаны — 0,25 +0,05 мм ;
б ) выпускные клапаны — 0,45 -0,05 мм .
3.4.11.3 Регулировку производите в следующей последовательности :
— снимите колпак крышки головки цилиндров и проверьте крепление стоек оси к оромысел ;
— проверните коленчатый вал до момента перекрытия клапанов в первом цилиндре ( впускной клапан первого цилиндра начинает открываться , а выпускной заканчивает з акрываться ) и отрегулируйте зазоры в четвертом , шестом , седьмом и восьмом клапанах ( считая от вентилятора ), затем поверните коленчатый вал на один оборот , установив перекрытие в четвертом цилиндре , и отрегулируйте зазоры в первом , втором , третьем и пятом клапанах .
3.4.11.4 Для регулировки зазора отпустите контргайку винта на коромысле регул ируемого клапана в соответствии с рисунком 10 и , поворачивая винт , установите необходимый зазор по щупу между бойком коромысла и торцом стержня клапана . После установки зазора затяните контргайку . По окончании регулировки зазора в клапанах поставьте на место колпак крышки головки цилиндров .

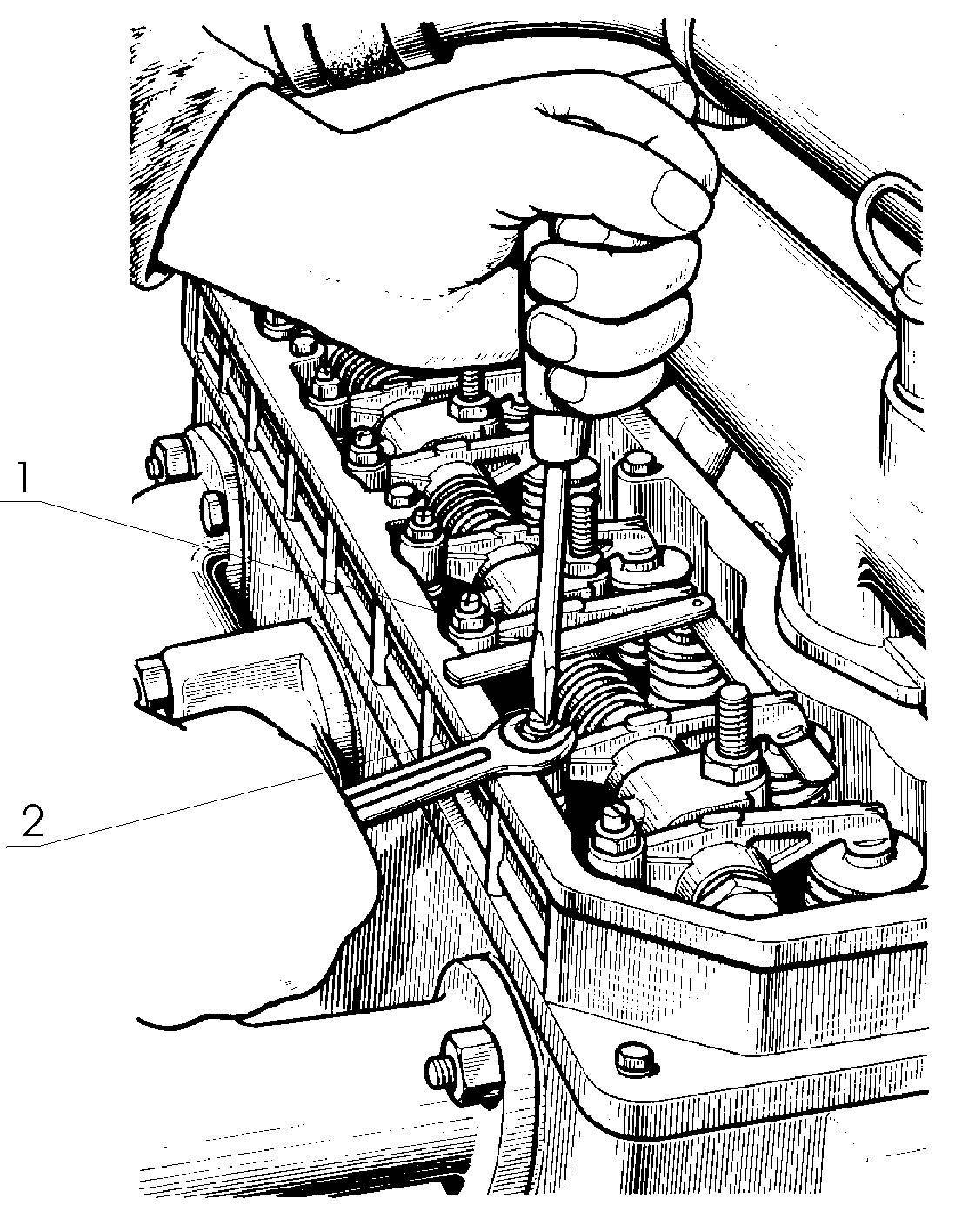

1 — контргайка ; 2 — винт .
Рисунок 10 — Регулировка зазора в клапанах .
3.4.12 Замена фильтрующего элемента фильтра тонкой очистки топлива дизеля Д-245.7, Д-245.9, Д-245.12С
3.4.12.1 Срок службы фильтрующего элемента зависит от чистоты применяемого т оплива .
3.4.12.2 Замену фильтрующего элемента производите при 2 ТО -2 в соответствии с р исунком 11, для чего :
— слейте топливо из фильтра , отвернув пробку в нижней части корпуса ;
— отверните гайки крепления крышки и снимите крышку ;
— выньте из корпуса фильтрующий элемент ;
— промойте внутреннюю полость корпуса фильтра ;
— соберите фильтр с новым фильтрующим элементом ;
— заполните систему топливом .
1 — крышка фильтра ; 2 — элемент фильтрующий ; 3 — корпус фильтра ; 4 — пробка .
Рисунок 11 — Замена фильтрующего элемента фильтра тонкой очистки топлива .
Отверните пробку для удаления воздуха на корпусе топливного насоса и на 1-2 оборота штуцер на фильтре тонкой очистки топлива . Прокачайте систему с помощью подкачивающего насоса , закрывая последовательно при появлении топлива пробку на корпусе топливного насоса в соответствии с рисунком 12, а затем штуцер на фильтре тонкой очистки .
1- штуцер ; 2 — насос подкачивающий ; 3 — пробка .
Рисунок 12 — Удаление воздуха из системы топливоподачи .
Неисправности двигателя Д240- способы устранения
В процессе эксплуатации установки выявляются дефекты, связанные с недоработкой механизма. При использовании мотора Д240 периодически происходят такие сбои:
| Поведение | Действие |
| Силовой агрегат не заводится. | |
| Попадание атмосферы в механизмы, отвечающие за поставку топлива. | Устранить воздушные пробки, заполнить пустоты горючим. |
| Элементы очистки горючего засорены. | Очистить и промыть фильтры, если надо, поменять. |
| Эксплуатация холодного, не достаточно прогретого силового агрегата. | Подогрейте подаваемый в цилиндр воздух, использую подогреватель. Залейте в радиатор мотора горячую жидкость. |
| Повышенная вязкость горючего. | Слейте старое горючее, залейте новое, зимнее. |
| Стартер не прокручивает мотор. | Демонтируйте стартер, проведите ремонт. |
| Работа силового агрегата сопровождается сбоями. | |
| Попадание атмосферы в механизмы, отвечающие за поставку топлива. | Устранить воздушные пробки, заполнить пустоты горючим. |
| Отверстия форсунки забиты, игла залипает. | Очистите распылитель от нагара, если надо, замените. |
| Засорение элементов, фильтрующих топливо. | Проведите очистку, если надо, замену. |
| Выход струи горючего происходит с малой силой. | Провести регулировку, увеличить силу струи. |
| Клапан, обеспечивающий давление горючего, даёт течь. | Демонтируйте деталь, очистите, замените. |
| Работа клапана головки цилиндров сопровождается сбоями. | Демонтируйте головку, почистите деталь от нагара. |
| Износ поршней, цилиндров и других деталей группы. | Проведите ремонт агрегата. |
| Агрегат Д240 дымит: | |
| Чёрный дым | |
| Превышена нагрузка. | Переключить передачу на низшую. |
| Отверстия форсунки забиты, игла залипает. | Очистите распылитель от нагара, если надо, замените. |
| В агрегат подаётся мало воздуха. | Диагностика и обслуживание фильтрующего элемента. |
| Нарушены настройки помпы. | Регулировка помпы. |
| Сбита настройка шестерён распределения. | Установить детали, по нанесенным рискам. |
| Белый выхлоп. | |
| Компрессия установки не соответствует норме. | Регулировка места соприкосновения клапана и седла. Притереть детали, заменить пришедшие в негодность. |
| В дизеле присутствует вода. | Слить горючее, залить свежее. |
| Сизый выхлоп. | |
| Сгорание смазки с горючим. | Проверить, сколько смазки в агрегате, отрегулировать необходимый объём. |
| Износ поршней, цилиндров и других деталей группы. | Проведите ремонт агрегата. |
| Силовая установка перестаёт работать. | |
| Попадание атмосферы в механизмы, отвечающие за поставку топлива. | Устранить воздушные пробки, заполнить пустоты горючим. |
| Прекращена подача питания. | Диагностика на предмет присутствия горючего, работоспособность аппаратуры и фильтров. |
| Наличие жидкости в горючем. | Слейте старое горючее, налейте свежее. |
| Заедание: поршень, коленчатый, распределительный валы. | Проведите диагностику, отремонтируйте. |
| Агрегат стучит. | |
| Горючее транспортируется с опережением. | Корректировка момента, когда начинает подаваться горючее. |
| Не исправлен распылитель. | Провести диагностику, исправить неполадки. |
| Нарушено место соприкосновения клапана и седла. | Необходима регулировка клапанов двигателя Д 240. |
| Палец и посадочное место в поршне имеют износ. | Провести ремонт агрегата. |
| Износ поршней и гильз цилиндра. | Провести ремонт агрегата. |
| Коленчатый вал, износ: вкладыши, шатунные шейки. | Провести ремонт силовой установки. |
| Агрегат перегревается. | |
| Недостаточный объём охлаждающей жидкости. | Доведите уровень жидкости до нормы. |
| Слабое натяжение привода вентилятора. | Проверить натяжение ремня. |
| Радиатор силовой установки загрязнён. | Очистить радиатор. |
| Система охлаждения содержит много накипи и грязи. | Промыть и очистить систему. |
| Клапан терморегулятора открывается не полностью. | Заменить клапан. |
Регулировка клапанов агрегата Д240:
Об истории модели
«Д-245» – разработка начала 80-х годов ХХ века конструкторского бюро Минского моторного завода. При создании данного мотора специалисты опирались на богатый опыт производства и эксплуатации двигателей «Д-240», для самой массовой в истории модели колёсного трактора – «МТЗ-80». В серийное производство мотор «Д-245» поступил в 1984-м году. В этот знаменательный для ММЗ год с его конвейера сошёл трёх миллионный дизельный двигатель.
Трактор «Беларус МТЗ-102».
С приватизацией московского Завода имени Лихачёва и началом производства на нём грузовиков нового формата – «ЗИЛ-5301 «Бычок», именно тракторный «Д-245» был выбран в качестве двигателя для этой модели. В течение 1992-1993 годов на ММЗ была разработана первая автомобильная версия простого, надёжного, выносливого и недорогого «Д-245». Первая автомобильная модификация «Д-245.1» была предназначена именно для поставок на АМО «ЗИЛ».
В последующие 90-е годы в конструкцию данной версии вносились различные изменения и доработки, с учётом опыта эксплуатации, и выпускались новые авто-модификации для грузовиков и автобусов: «Д-245.9», «Д-245.12», «Д-245.20»
«ЗИЛ-5301 «Бычок».
В 1999 году был запущен в серийное производство тракторный дизель «Д-245.16», специально для тракторов-трелёвочников «Онежец» Петрозаводского ОТЗ. В 2000 году – освоили серийный выпуск тракторного двигателя «Д-245.2». В 2001-м году администрация УП «ММЗ» получила на автомобильные версии «Д-245» сертификаты соответствия стандартам «Евро-2» (правилам ЕЭК ООН 24-03, 85, 49-02В). В том же году договор на поставку двигателей «Д-245» был заключён с Днепропетровским Южным машиностроительным заводом. А на престижном Московском автосалоне в августе 2001 года были представлены моторы «Д-245.11 Е2» и «Д-245.30 Е2» для грузовиков и автобусов.
На параде победы 2005 года, посвященном 60-летию победы в Великой Отечественной войне, по Красной площади прошли стилизованные под военное время автомобили. Все они были изготовлены на Лихачёвском автозаводе и укомплектованы силовыми агрегатами «Д-245.9».
В том же 2005-м году первые опытные образцы двигателей «Д-245», отвечающих экологическим стандартам уже «Евро-3», были поставлены «ГАЗ»у, «ЗИЛ»у, «МАЗ»у.
Год 2008-й был отмечен началом производства автомобильных дизельных «Д-245», соответствующих современным нормам «Евро-4». Осенью 2008-го были первые двигатели «Д-245.9Е4» после стендовых испытаний были отправлены на «ПАЗ» и «ГАЗ». Международная сертификация четырёх модификаций «Д-245» на соответствие стандартам «Евро-4» прошла в 2011-м году, а с января 2012-го года началось их массовое производство.
В октябре 2013-го года двигатель «Д-245.7Е4», предназначенный для комплектования нового среднетоннажного грузовика Горьковского автозавода «Газон Некст», получил сертификат на соответствие Правилам ЕЭК ООН №№ 24, 49 и 85. В 2014-м году опытные образцы двигателя «Д-245.9Е5» актуального экологического стандарта «Евро-5» были изготовлены для Павловского автобусного завода.
В 2016 двигатель «Д-245.35Е5» экологического стандарта «Евро-5» выдержал соответствующую сертификацию, результаты которой признаются во всех европейских странах, присоединившихся к Женевскому соглашению.
Система воздухоочистки
Система воздухоочистки выполняет очистку всасываемого в цилиндры атмосферного воздуха.
Воздухоочиститель у двигателя Д-242 комбинированный: состоящий из сухой центробежной очистки и масляного пылеуловителя с мокрым капроновым фильтром. В корпусе воздухоочистителя смонтированы З фильтрующих элемента из капроновой щетины различного диаметра.
Вместе с запуском от электростартера во впускном коллекторе устанавливается электрофакельный подогреватель, предназначенный для прогрева всасываемого в цилиндры воздуха, с целью облегчения пуска мотора при низких температурах окружающей атмсферы.
История двигателя Д-245
Год 63-й ознаменовался началом развития моторной промышленности в Минске, когда на базе цеха тракторов (МТЗ) налажено создание двигателей. Вначале товар шёл на внутреннее, сельскохозяйственное использование. По мере роста спроса, изделия унифицировали, поставив на грузовики и уборочную технику.
Первым универсальным агрегатом стал «Д-245», который заменил «Д-240» в 84-ом году. Эксплуатация самоходными установками породила модификации: двигатель Д245 2S2,(S2) и др. А уже в 92-ом стартовало производство разновидности Д-245.1, предназначенной грузовикам, таким как ГАЗ-3308 (081, 09) и др.
Конструктивно, база это рядное изделие с четырьмя камерами, расположенными вертикально. Вал распределения пяти, а не трёх опорный, помпа подаёт топливо с применением иного характера настроек, в этом и заключаются отличия двигателя Д 240 и Д 245. В остальном, показатели остались неизменными: объём камер 4750 см3, порядок работы – «1342». Совместно с топливной экономичностью, мотор вырабатывает до 164 лошадей, и показывает импульс на уровне 595 Нм. Установка весит 560кг, активация двигателя выполнятся электрическим стартером на 12В.
За счёт популярности, надёжного и живучего исполнения, мотор получил продолжение и сегодня выпускается в семи модификациях. Вариант 2021 года выпуска подогнан под показатели экологии «Евро-5», что позволило продавать продукт в Европейские страны.
ГАЗ-3308 «Садко»:
Неисправности
| НЕИСПРАВНОСТЬ | ПРИЧИНА |
| Глухой стук в нижней части картера, усиливающийся при резком увеличении числа оборотов коленвала. | Износ подшипников коленчатого вала. |
| Глухой шум среднего тона в зоне передвижения поршня. | Износ или проворачивание шатунного вкладыша. |
| Глухой шум низкого тона в зоне коренных опор коленвала. | Износ вкладышей коренных подшипников. |
| Перебои в работе мотора на малых оборотах, шипение в топливопроводах, трудности при его запуске. | Неисправен газораспределительный механизм: |
| неплотное прилегание клапанов к седлам; | |
| нарушены тепловые зазоры в приводе клапанов; | |
| поломка клапанных пружин; | |
| износ деталей механизма. |
ДВИГАТЕЛЬ Д-21 ТРАКТОРА Т-25: ОБЩЕЕ УСТРОЙСТВО
Блок-картер двигателя Д-21 (Трактор Т-25)
Блок-картер (рис. 9 и 10) отливается из серого чугуна. Внутри картера имеются три опоры коренных подшипников коленчатого вала, две опоры подшипников распределительного вала и две опоры подшипников валика уравновешивающего механизма. На верхней плоскости блок-картера расположены два расточенных отверстия 4 для установки цилиндров, восемь резьбовых отверстий 3 для вворачивания силовых анкерных шпилек, крепящие головки цилиндров и цилиндры, и четыре отверстия 5 под запрессовку втулок толкателей. Для предотвращения течи масла из картера между блок-картером и опорной поверхностью цилиндра ставится прокладка из медной фольги толщиной 0,3 мм. Для увеличения жесткости блок-картера его нижняя плоскость опущена на 126 мм ниже оси постелей под коренные подшипники коленчатого вала. Крышки коренных подшипников (бугели) фиксируются боковыми торцами (устанавливаются с натягом по боковым поверхностям) и каждая крышка крепится на двух шпильках с помощью гаек и замковой шайбы. Постели коренных подшипников
расточены вместе с крышками, поэтому замена крышек на новые или перестановка их недопус-тимы. На каждой крышке нанесен порядковый номер, начиная от передней плоскости картера. Крышки коренных подшипников устанавливаются в блок-картере при сборке двигателя таким образом, чтобы паз под ус вкладыша был обращен к правой стороне двигателя. Для удобства демонтажа каждая крышка имеет резьбовое отверстие М10, в которое вворачивается специальный съемник или болт.
Подшипниками распределительного вала служат втулки из антифрикционного чугуна, запрессованные в расточки блок-картера, каждая втулка имеет отверстие для подвода смазки к шейкам распределительного вала. Передняя втулка снабжена буртиком, в который упирается торец шестерни распределительного вала.
Подшипниками валика уравновешивающего механизма служат бронзовые втулки, которые имеют канавки по наружной поверхности и отверстия для подвода смазки к шейкам валика.
На передней стенке (рис. 10) выполнены канал для подвода масла от первого коренного подшипника коленчатого вала к передней шейке распределительного вала, канал подвода масла к отверстию под палец промежуточной шестерни распределения, а от него — к пальцу 1 промежуточной шестерни привода валика уравновешивающего механизма и далее к переднему подшипнику валика уравновешивающего механизма и к шестерне привода топливного насоса. Отверстие 3 на фрезерован-ной площадке служит для подвода масла от масляного насоса в магистраль двигателя. На той же стенке сделаны гладкие отверстия под установочные штифты 2, фиксирующие передний лист, и резьбовые отверстия крепления переднего листа.
На задней стенке размещены каналы подвода масла от третьего коренного подшипника к задним подшипникам распределительного вала и валика уравновешивающего механизма и канал, выходящий на левую стенку блока в верхней задней части, для подсоединения трубки подвода масла к головкам цилиндров. Здесь также предусмотрены два отверстия для запрессовки установочных штифтов 2, фиксирующих положение картера маховика относительно блок-картера.
Система охлаждения
Система охлаждения на двигателях «Д-245» – закрытого типа, с принудительной циркуляцией охлаждающей жидкости от центробежного насоса. Водяной насос приводится в действие клиновым ремнём от шкива коленвала. Температура охлаждающей жидкости в системе контролируется дистанционным термометром, датчик которого расположен в головке цилиндров. В крышке корпуса термостата имеется датчик светового сигнализатора аварийной температуры охлаждающей жидкости.
Есть 2 варианта установки вентилятора на дизеле «Д-245»: без проставки, либо с проставкой. Возможна установка вентилятора с электромагнитной или вязкостной муфтой его отключения.
Сфера применения двигателя Д 260
В зависимости от выполняемых работ, дизельные двигатели Д 260 МТЗ входят в комплект с различным дополнительным оборудованием:
- пневматическим компрессором;
- насосом рулевого управления шестеренного типа;
- фрикционами муфты сцепления;
- контрольными датчиками;
- радиатором системы охлаждения;
- элементами электрооборудования;
- стартером;
- генератором;
- турбокомпрессором;
- топливным насосом ТНВД;
- масляным насосом;
- водяной помпой и т. д.
Чаще всего дизельный двигатель Д-260 устанавливается на следующих транспортных средствах:
- Энерго-насыщенные колесные тракторы семейства МТЗ-1221.
- Зерноуборочная техника.
- Кормоуборочные комбайны.
- Погрузчики (Амкодор 333В).
- Автобусы.
- Строительные машины.
- Дорожная техника и пр.
Порядок регулировки клапанов двигателя Д 260
Проверка и регулировка зазоров производятся после каждых 500 часов рабочего времени. Величины зазоров между коромыслами и клапанами Д-260 должны соответствовать следующим параметрам:
- Для впускных клапанов – 0,25 мм.
- Для выпускных – 0,45 мм соответственно.
Последовательность действий:
- снять крышки ГБЦ;
- проверить степень затяжки крепежных болтов;
- провернуть коленвал до перекрытия клапана в 1-м цилиндре;
- отрегулировать зазоры в следующих клапанах по очередности, (считать от вентилятора): 3, 5, 7, 10, 11, 12-м;
- провернуть коленвал на один оборот;
- перекрыть клапан в 6-м цилиндре;
- произвести регулировку зазоров в: 1-м, 2, 4, 6, 8, 9 клапанах.
Процесс регулировки производится согласно представленной схеме, где 1 – установочный щуп, 2 – регулировочная гайка, 3 – винт.
Двигатель ММЗ Д-260
В целом, шестицилиндровые моторы лучше сбалансированы, чем четырёхцилиндровые, отличаются большей плавностью работы и дают меньший уровень вибрации. В то же время, они требуют больше времени на изготовление и обслуживание, дороже и не так компактны, как предшественники.
Описание
Д-260 — рядный двигатель, т. е. цилиндры расположены в ряд и имеют общий коленвал. Эта конфигурация считается сбалансированной: силы инерции взаимно уравновешивают друг друга, что даёт плавный ход поршней и низкий уровень вибрации. Возможна вибрация на малых оборотах холостого хода.
Мотор комплектуется стартерами, генераторами и турбокомпрессорами белорусского производства и чешскими топливными насосами. Оптимальное соотношение отечественных и зарубежных деталей обеспечивает баланс цены и качества.
Двигатель устанавливается на различную спецтехнику
Модификации
В настоящее время ММЗ выпускает модификации Д-260 в более чем сорока вариантах, что почти полностью закрывает потребности производителей тракторов и спецтехники. Их устанавливают на зерно- и кормоуборочные комбайны, погрузчики и некоторые модели автобусов. Были попытки комплектовать также дальнобойные автомобили, но в этой сфере моторы показали себя не очень хорошо. Зато для строительной, дорожной и аграрной сфер технические характеристики Д 260 подходят идеально. Покупатели отмечают высокую мощность двигателя, долгий срок службы и неприхотливость.
Обязательно почитайте: МАЗ-5440: тюнинг, фото, характеристики
Как собрать двигатель д 260
4 ТЕКУЩИЙ РЕМОНТОСНОВНЫЕ УКАЗАНИЯ ПО РАЗБОРКЕ И СБОРКЕ ДИЗЕЛЯ
Д-260.1
Поршни в сборе с шатунами при разборке дизеля вынимайте только вверх. Перед выемкой поршней удалите нагар с верхней части гильзы цилиндров.
При замене деталей гильзо-поршневой группы и кривошипно-шатунного механизма обращайте внимание на размерные группы деталей. Гильзы цилиндров по внутреннему диаметру и поршни по наружному диаметру юбки сортируются на три размерные группы (Б, С, М) в соответствии с таблицей 12
Обозначение групп наносится на заходном конусе гильзы и на днище поршня
Гильзы цилиндров по внутреннему диаметру и поршни по наружному диаметру юбки сортируются на три размерные группы (Б, С, М) в соответствии с таблицей 12. Обозначение групп наносится на заходном конусе гильзы и на днище поршня.
В комплект на один дизель подбирайте поршни, шатуны и поршневые пальцы одинаковой весовой группы, разновес шатунов в комплекте с поршнями не должен превышать 30 г на один дизель. Коренные и шатунные шейки и вкладыши подшипников коленчатого вала изготавливаются двух номинальных размеров, указанных в таблице 13.
Коленчатые валы, шатунные и коренные шейки которых изготовлены по размеру второго номинала, имеют на первой щеке дополнительное обозначение:
• «2К» — коренные шейки второго номинала;
• «2Ш» — шатунные шейки второго номинала;
• «2КШ» — шатунные и коренные шейки второго номинала.
На каждый поршень дизеля, в соответствии с рисунком 28, устанавливаются верхнее компрессионное кольцо трапецеидальное, одно компрессионное конусное кольцо и одно маслосъемное кольцо коробчатого типа с пружинным расширителем. Компрессионные кольца на торцовой поверхности у замка имеют маркировку “ТОР”, которая при установке колец должна быть обращена к днищу поршня. Стык расширителя маслосъемного кольца не должен совпадать с замком кольца.
Замки поршневых колец располагайте на равном расстоянии по окружности.
Установку шестерен распределения производите по имеющимся на них меткам. Метки на промежуточной шестерне должны совмещаться с соответствующими метками шестерен коленчатого и распределительного валов и шестерни привода топливного насоса в соответствии с рисунком 29.
Шестерню привода масляного насоса устанавливайте нагретой до температуры 150.200 °С после совмещения всех меток. При установке прокладки головки цилиндров замените фторопластовые кольца.
ВНИМАНИЕ: ПОСЛЕ НАРАБОТКИ 30 ЧАСОВ РАБОТЫ ДИЗЕЛЯ ПРОИЗВЕСТИ ПРОВЕРКУ ЗАТЯЖКИ БОЛТОВ КРЕПЛЕНИЯ ГОЛОВОК цилиндров в соответствии с П. 3.3.9
Рисунок 29 — Схема установки шестерен распределения
1 — шестерня коленчатого вала; 2 — промежуточная шестерня; 3 — шестерня привода топливного насоса; 4 — шестерня распределительного вала; 5- шестерня привода масляного насоса
Источник
Двигатель ММЗ Д-260
Минский моторный завод занимается изготовлением различных двигателей внутреннего сгорания для автобусов, а также промышленной, сельскохозяйственной техники. 6-цилиндровый дизель Д-260 от ММЗ был выпущен в 1992 году и оснащался он рядным чугунным блоком цилиндров с чугунными мокрыми гильзами и с масляными форсунками для охлаждения поршней. В этот блок инженеры поместили стальной коленвал с ходом поршня 125 мм (диаметр коренных шеек 85.25 мм, шатунных шеек 73 мм), стальные шатуны и алюминиевые поршни диаметром 110 мм. Все это позволяет получить рабочий объем 7.12 литра.
Накрывает блок цилиндров чугунная головка с 12-ю клапанами и со вставными седлами клапанов. Распредвала в ГБЦ нет — он стоит в блоке и посредством толкателей, штанг и коромысел, действует на клапаны. Размер впускных клапанов 48 мм, выпускных 42 мм, толщина стержня 11 мм. Регулировка клапанов Д-260 требуется по необходимости, но проверять зазоры нужно после каждых 500 часов работы. Зазоры клапанов должны быть следующими: впускные — 0.25 мм, выпускные — 0.45 мм. Порядок регулировки клапанов такой же, как и последовательность работы ДВС — 1-5-3-6-2-4. Давление масла — 2.8-4.5 кгс/см 2 .
Дизель Д-260 оснащается топливным насосом ЯЗДА 363 и турбокомпрессором ТКР 7. С 1998 года началось производство версии под стандарт Евро-1, а в 2001 году дизель Д-260 довели до Евро-2. Далее последовали Евро-3 моторы, которые встали на конвейер в 2005 году и отличались наличием впрыска Common rail с топливным насосом Bosch СРN2.2 и ЭБУ Bosch EDC7UC31.
Характеристики двигателя
| Рабочий объем двигателя | 7,12 л. |
| Диаметр цилиндров | 110 мм |
| Длина хода поршня | 125 мм |
| Очередность включения цилиндров | 1-5-3-6-2-4 |
| Мощность двигателя | 155 лошадиных сил |
| Количество оборотов коленвала | 2100 об/мин |
| Частота вращения в режиме холостого хода | 850 – 2260 об/мин |
| Крутящий момент (max) | 622 Нм |
| Степень сжатия | 16 |
| Вес двигателя | 710 кг |
| Габариты | 130х70,5х111,8 см |
Устройство двигателя Д260
Область применения дизелей — места с неограниченным воздухообменом. Дизели рассчитаны на эксплуатацию при температуре окружающего воздуха от плюс 40 С до минус 45 С. Дизель Д-260.1 и его модификации используются в качестве силового агрегата на энергонасыщенных колесных тракторах (Д-260.1 и Д-260.2), гусеничных тракторах (Д-260.14), кормоуборочных комбайнах (Д-260.4), энергонасыщенных энергетических средствах УЭС-250 (Д-260.7) и других машинах различного назначения. Конструкция дизелей рассчитана на длительную работу без капитального ремонта при условии соблюдения правил эксплуатации, хранения и своевременного технического обслуживания.
В состав силового агрегата данной модели входит большое количество рабочих деталей, узлов и систем. Основные позиции:
- блок цилиндров;
- головки блока ГБЦ 2 штуки;
- кривошипно-шатунный механизм;
- механизм газораспределения;
- топливная система;
- турбокомпрессор;
- система охлаждения;
- система смазочная.
1 – масляный картер; 2 – масляный насос; 3 – демпфер; 4 – шкив коленчатого вала; 5 – ремень вентилятора; 6 – крышка распределения; 7 – шкив натяжной; 8 – форсунка для охлаждения поршня; 9 – вентилятор; 10 – водяной насос; 11 – корпус термостатов; 12 – шатун; 13 – поршень; 14 – гильза цилиндров; 15 –колпак; 16 крышка головки цилиндров; 17 – головка цилиндров; 18 – блок цилиндров; 19 – задний лист; 20 – маховик; 21 – коленчатый вал; 22 – маслоприемник; 23 – распределительный вал. Источник
Модификации двигателя «Д-245»
В официальном каталоге – прайс-листе Минского моторного завода значатся следующие серийные двигателя «Д-245», которые производятся в настоящее время для комплектования как выпускаемых, так и снятых с производства тракторов, грузовиков, автобусов:
- «Д-245.5-664» (ТУ 23.1.365-84, модель «Д-245.7Е2»);
- «Д-245.7-363» (ТУ РБ 05786459.097-98, модель «Д-245.7Е2»);
- «Д-245.7-364» (ТУ РБ 05786459.097-98, модель «Д-245.7Е2»);
- «Д-245.7Е2-254» (ТУ BY 101326441.126-2005, модель «Д-245.7Е2»);
- «Д-245.7Е3-1049» (ТУ BY 101326441.150-2007, модель «Д-245.7Е3»);
- «Д-245.7Е3-1062» (ТУ BY 101326441.150-2007, модель «Д-245.7Е3»);
- «Д-245.7Е3-1137» (ТУ BY 101326441.150-2007, модель «Д-245.7Е3»);
- «Д-245.7Е3-1138» (ТУ BY 101326441.150-2007, модель «Д-245.7Е3»).
Технические характеристики
Обладая высокими техническими характеристиками, силовой агрегат Д-243 идеально подходил для установки на тракторы и грузовики. Основная применяемость моторов шла на тракторы МТЗ-80 и МТЗ-82. При этом необходимо было укомплектовывать дополнительно силовой агрегат водяным и масляным радиатором.
Проекции двигателя Д243
Рассмотрим, основные технические характеристики мотора:
| Наименование | Характеристика |
| Тип | Дизель без турбины в обычной версии, турбированный дизель в модифицированной |
| Объем | 4,75 литров |
| Конфигурация, параметр | Рядная четвёрка |
| Количество цилиндров | 4 |
| Количество клапанов | 8 |
| Степень сжатия | 16 |
| Диаметр цилиндра | 110 мм |
| Мощность | 81 л.с. |
| Охлаждение | Жидкостное |
| Ресурс | 500 000 км пробега |
| Топливо | Дизельное топливо |
| Порядок работы цилиндров | 1-3-4-2 |
Чертёж двигателя Д243
Ремонт двигателя Д-243
Двигатель надежный и долговечный. Но, как и любой другой узел и агрегат, мотор может выходить из строя. В некоторых случаях ремонт можно выполнить самостоятельно, а иногда без вмешательства ремонтного органа не обойтись. Каталог запчастей всегда наполнен деталями для Д-243, что увеличивает его ремонтопригодность.
Затрудненный запуск двигателя или невозможность старта
Дизельные двигатели, при попадании в них воздуха, заводить сложно. Поэтому необходимо проверить систему на герметичность топливопроводов. Если даже после восстановления герметичности и прокачки системы насосом силовой агрегат не запускается, то есть вероятность поломки ТНВД. Можно выполнить его ремонт или заменить.
Обязательно почитайте: Особенности двигателей Briggs Stratton
Сильное снижение мощности
В первую очередь необходимо проверить рычаг управления насосом и при необходимости отрегулировать его. Такой признак характерен двигателю при засорении фильтра тонкой очистки. Его необходимо заменить. Если после замены фильтра двигатель не восстанавливает нормальную работу, то необходимо проверить форсунки. Исправные необходимо почистить и обновить в них распылители. Можно купить б/у. Кроме этого, необходимо выполнить проверку угла опережения подачи топлива. В случае необходимости исправить. В меньшей степени на снижение мощности может повлиять засоренный воздухоочиститель.
Плавающие обороты
Обороты двигателя начинают плавать, если в систему попадает воздух. В первую очередь необходимо установить герметичность всех элементов топливной системе. Зачастую проблема устраняется за счет регулировки пружины холостого хода.
Сильное задымление при нажатии на педаль акселератора
Необходимо проверить воздухоочиститель на наличие загрязнений. При необходимости очистить. Иногда задымление связано с зависанием иглы форсунки. Устраняется неисправность заменой распылителя и регулировкой форсунки. Возможен выход из строя топливного насоса или его некорректная работа.
Двигатель не нагревается до рабочей температуры
Такое возможно при попадании воды в топлива. Если такое случилось, необходимо заменить топливо. Второй вариант – сбой регулировки теплового забора клапанов. Устраняется регулировкой теплового зазора клапанов и коромысел. Выставление нужного угла опережения позволит восстановить настройку подачи топлива. Иногда такое происходит в результате превышения уровня масла в двигателе.
Перегревается двигатель
Закипание охлаждающей жидкости в радиаторе происходит в результате его засорения. Полная очистка системы позволит избежать дальнейшего перегрева. Необходимо удалить всю накипь и собравшуюся грязь. В случае недостаточной натянутости ремня вентилятора не происходит охлаждение жидкости в радиаторе. Это приводит к перегреву двигателя. Достаточно натянуть ремень и недостаток будет исправлен.
При нагревании мотора давление масла падает
Первое, на что нужно обратить внимание, — датчик давления. Зачастую его замена позволяет восстановить уровень давления
Падение давления неизбежно при нарушении герметичности маслопровода. Течь, если она будет иметь место, должна устраняться. К падению масла может быть причастен масляный насос. Его можно отремонтировать или заменить, в зависимости от типа неисправности.
Многие виды техники используют двигатель Д 243
Дизель Д-243: устройство
Надежность и ремонтопригодность – это основные достоинства силового агрегата. У него классическая компоновка. Самым большим и, можно сказать, основополагающим элементом является чугунный блок цилиндров. Головка блока цилиндров так же сделана из чугуна.
Обязательно почитайте: Масло для мотоблока
В блоке имеются 4 расточки, образующие пространство для цилиндров. Устанавливаются гильзы в посадочные пояса, а фиксируются буртом. Охлаждающая жидкость циркулирует в пространстве между гильзой и блоком цилиндров. Поступление смазки происходит посредством каналом, имеющимся в блоке. На блоке крепится ТНВД, фильтры, водяная помпа и другие элементы.
КШМ и ГРМ
К основным механизмам двигателя можно отнести именно эти два. Кривошипно-шатунный механизм необходим для преобразования работы поршней во вращение. Газораспределительный механизм необходим для управления фазами работы клапанов. Двигатель коленвала изготовлен из стали. Количество коренных шеек – 5, шатунных – 4. В шатунных шейках имеются полости, по которым перемещается смазка. Как и в других двигателях, имеются противовесы. Уплотнение вала обеспечивается манжетами.
