ТОП-4 китайских бульдозера Шантуй (Shantui) и их технические характеристики

Рабочие органы

В комплекте с бульдозером Shantui SD16 поставляются прямой, поворотный и U-образный отвал. Прямой отвал имеет следующие характеристики:

• ширина — 3388 мм;
• высота — 1149;
• призма волочения — 4,5 м3;
• производительность — 225 м3/ч;
• заглубление (максимум) — 540 мм;
• регулировка перекоса (максимум) — 400 мм.

Поворотный отвал поставляется со следующими показателями:

• ширина — 3970 мм;
• высота — 1090 мм;
• призма волочения — 4,4 м3;
• производительность — 225 м3/ч;
• заглубление (максимум) — 540мм.

U-образный отвал имеет следующие характеристики:

• ширина — 3556 мм;
• высота — 1120 мм;
• призма волочения — 5 м3;
• заглубление (максимум) — 530 мм;
• регулировка перекоса (максимум) — 400 мм;
• производительность — 250 м3/ч.

Рыхлитель бульдозера трехстоечный:

• масса — 1710 кг;
• глубина рыхления на уровне стоянки (максимум) — 572 мм;
• высота подъема рыхлителя над землей (максимум) — 592 мм.

Современный бульдозер Shantui SD16 на гусеничной платформе

Бульдозер Shantui SD16 – разработка китайской компании Shantri, который представляет собой трактор среднего класса тяжести на гусеничной платформе. Соответствуя стандартам качества, безопасности и комфорта, оснащенная современными рабочими системами, данная машина хорошо зарекомендовала себя и востребована многими предприятиями на рынке.

Особенности производства

Компания выпускает данную технику по аналогии с бульдозером KOMATSU D65, созданного японской фирмой KOMATSU. На бульдозер SD16 могут устанавливаться различные двигатели, которые выпускают кампании Weichai и Shanghai. При производстве машин используются износостойкие материалы, способные выдерживать большие нагрузки. Также, на бульдозер устанавливают широкие гусеницы, которые обеспечивают машине высокий уровень маневренности. Конструкторы произвели компактную по размерам машину с небольшим весом, сведя давление на поверхность к минимуму, а также предусмотрели и дополнительную защиту моторного отсека. В итоге получилась современная техника, воплотившая передовые технологии производства данного класса машин, которые можно использовать в различных отраслях промышленности.

Конструктивные особенности

Четырехтактный мотор, снабженный водной системой охлаждения, способен долгое время непрерывно функционировать, потребляя при этом немного энергии. Такой двигатель в своем классе на сегодняшний день считается самым экономичным. Базовые агрегаты и узлы, помещенные в моторный отсек, имеют комфортный доступ для проведения диагностики.

Обеспечение максимального контроля основных функций движения машины, возможно благодаря тому, что бульдозер Shantui SD16 технические характеристики которого надежны, имеет высококачественные гидравлические элементы управления, цилиндры и затворы.

Конструкция ходовой части, в которой используются модульные траки, позволяет достаточно удобно производить замену и ремонт, как отдельных траков, так и гусеничной системы в целом.

Широкий обзор, встроенное климатическое оборудование, уникальные изоляционные материалы, удобное водительское кресло, близость органов управления, делают кабину удобной и существенно упрощают работу оператора.

Технические характеристики Shantui SD16

Shantui SD16 выпускается в различных модификациях, которые влияют на его технические характеристики.

Характеристики отвала:

• призма волочения -4,5 куб.метров;
• ширина отвала – 3388 мм;
• максимальное заглубление отвала — 530 мм;
• эффективность — 225 куб.м. в час;
• высота отвала — 1149 мм;
• масса отвала — 2454 кг.

Стоимость обслуживания и расход топлива

Данная техника сконструирована таким образом, что не требуется много времени и сил на ее ремонт. Починить технику можно в полевых условиях благодаря тому, что все узлы сделаны максимально простыми, поэтому Shantui SD16 цена которого не велика, считается одной из наилучших машин. Стоимость обслуживания будет зависеть от вида поломки. Запчасти можно легко заказать у дилера, но некоторых может не быть в наличии, тогда придется ждать заказ из Китая.

Машина имеет качественные комплектующие, так что волноваться о ее частом ремонте не стоит, при правильном и своевременном обслуживании и соблюдении всех правил ТО, она прослужит долгие годы. Также следует отметить и экономичность данной техники. Обладая мощным шестицилиндровым двигателем, норма расхода топлива на бульдозер Shantui SD16 составляет 17,29 литров на 1 час беспрерывной работы.

Покупка и область применения бульдозера Shantui SD16

Данная техника применяется:

1. при подготовке площадок, для снятия плодородного слоя грунта;
2. для перемещения грунта;
3. для разработки неглубоких каналов;
4. для сооружения насыпей;
5. для засыпки траншей;
6. для разравнивания грунта.

У официальных дилеров можно купить бульдозер Shantui SD16 по, сравнительно, недорогой цене. Благодаря оптимальному сочетанию цены с возможностями и характеристиками данной машины, она пользуется большим спросом.

kowsh.ru

ОПИСАНИЕ И НАЗНАЧЕНИЕ

Shantui SD16 представляет собой высокопроизводительный гусеничный бульдозер среднего класса от компании Shantui Construction Machinery (Китай). Машина относится к бюджетной категории (аналог Komatsu D65), но по техническим характеристикам и качеству техника не уступает более именитым конкурентам.

Шантуй СД16 оптимально подойдет для выполнения широкого перечня землеройных работ. Конструктивные особенности позволяют использовать машину в любой климатической зоне. Сравнительно небольшая масса, малое удельное давление на грунт и маневренность делают данную модель отличным помощником при выполнении различных задач в границах города и за его пределами. При этом бульдозер может работать с любой категорией грунта. Наибольшую эффективность Shantui SD16 показывает при выполнении следующих операций:

• перемещение грунта;
• уборка строительного мусора или снега;
• устройство насыпей;
• планировка площадок под строительство;
• снятие слоев грунта;
• разработка и засыпка ям, траншей, котлованов;
• очистка значительных территорий от старых деревьев, сооружений и пней;
• рыхление почвы;
• реконструкция и строительство дорог.

Машина сделана из износостойких материалов, потому она уверенно выдерживает огромные нагрузки.

Серия Shantui SD16 представлена 4 модификациями:

• SD16 C – угольная вариация с плоским башмаком с 1 ребордой. Комплектуется большим отвалом (5 куб.м);
• SD16 F – лесная версия со специальной защитой и плоским башмаком с 1 ребордой. В сравнении с SD16 C модификация оснащается меньшим отвалом. SD16 F опционально оборудуется тяговой лебедкой с усилием 136 кН на верхних ветках, 240 кН – на нижних витках;
• SD16 L – болотоходная версия с треугольным башмаком. Для модели характерна большая ширина кузова и компактный отвал;
• SD16 R – специальная модификация для перемещения отходов. Комплектуется огромным отвалом (8,3 куб.м) и треугольным башмаком.

Бульдозер Shantui SD16

Бульдозер Shantui SD16 нашел применение в земляных работах. Основные направления использования это: ликвидация траншей и рвов, транспортировка почвы и грунта, формирование насыпных валов, строительные и уборочные работы, расчистка дорожного полотна. Материалы для изготовления этой техники применяются самые высококачественные, обладающие повышенным эксплуатационным сроком, что позволяет SD16 работать в самых тяжелых условиях.

Технические характеристики

Shantui SD16 эксплуатируется с несколькими видами оборудования, такими как одностоечный и трехстоечный рыхлители, поворотный, прямой и U-образный отвалы. Характеристики некоторых из них представлены ниже.

• ширина – 3970 мм;
• высота – 1090 мм;
• максимальное заглубление – 540 мм;
• производительность – 225 куб.м/час;
• призма волочения – 4,4 куб.м.

Прямой отвал:

• ширина – 3388 мм;
• высота – 1149 мм;
• максимальное заглубление – 540 мм;
• производительность – 225 куб.м/час;
• призма волочения – 4,5 куб.м.

U-образный отвал:

• ширина – 3556 мм;
• высота – 1120 мм;
• максимальное заглубление – 530 мм;
• производительность – 250 куб.м/час;
• призма волочения – 5 куб.м.

Трехстоечный рыхлитель:

• масса – 1710 кг;
• максимальная высота подъема – 592 мм;
• максимальная глубина рыхления – 572 мм.

Радиус разворота бульдозера зависит от отвала. С U-образным отвалом показатель составляет 4900 мм, с прямым отвалом – 4700 мм, с поворотным отвалом – 4500 мм. Конструкция SD16 выполнена по модульной технологии, что позволяет оперативно производить ремонт техники. Эластичные буфера, соединяющие катки гусениц и кабину, повышают износоустойчивость и сокращают тряску бульдозера.

Прочный, жесткий каркас кабины бульдозера имеет шестигранную форму, за счет чего расширяется область обзорности. Используемые современные изоляционные, отделочные материалы обшивки уменьшают уровень вибрации и шума. Внутри встроена печка и кондиционер.

Двигатель

В стандартной комплектации Shantui SD16 оснащается 4-тактным дизельным агрегатом Shangchai SC11CB184G2B1, выпускаемым по лицензии Caterpillar. Двигатель имеет жидкостное охлаждение и систему прямого впрыска.

Характеристики Shangchai SC11CB184G2B1:

• рабочий объем – 9,7 л;
• номинальная мощность – 120 (160) кВт (л.с.);
• номинальная частота вращения – 1850 об/мин;
• максимальный крутящий момент – 764 Нм;
• количество цилиндров – 6;
• диаметр цилиндра – 126 мм;
• удельный расход топлива – 214 г на кВт/час.

Опционально модель оснащается более мощным агрегатом Weichai WD10G178E25. Конструктивно он мало отличается от мотора Shangchai SC11CB184G2B1 (турбонаддув, жидкостное охлаждение), но выпускается по лицензии компании Steyr.

Характеристики Weichai WD10G178E25:

• рабочий объем – 9,7 л;
• номинальная мощность – 131 (178) кВт (л.с.);
• номинальная частота вращения – 1850 об/мин;
• максимальный крутящий момент – 830 Нм;
• количество цилиндров – 6;
• диаметр цилиндра – 126 мм;
• удельный расход топлива – 230 г на кВт/час.

Модификации и особенности

В модельной линейке SD16 считается третьим после SD08 и SD13. Бульдозер является новейшей разработкой тракторостроения китайского бренда. При создании машины был использован опыт компаний Caterpillar (США) и Komatsu (Япония).

Серия Shantui SD16 представлена несколькими модификациями:

1. SD16 C – вариант для угольной промышленности с плоским башмаком с одной ребордой. Отвал стандартной сборки имеет объем 5 м3, размеры его несколько больше, чем обычной машины. Установленный башмак является плоским и имеет одну реборду. Давление на основание – 67 кПа;
2. SD16 F – версия с лесозащитой и плоским башмаком с ребордой. Отвал стандартной сборки имеет объем 4,7-4,9 м3. Установленный башмак такой же, как у предыдущей модели. Дополнительно она оснащается тяговой лебедкой с усилием 136 кН на верхних витках, 240 кН – на нижних витках;
3. SD16 R – модификация для транспортировки отходов. Для нее характерны огромный отвал (8,3 кубометра) и широкий треугольный башмак;
4. SD16 L – болотоходный вариант с треугольным башмаком. Широкий кузов и малый отвал (3,8 кубометра) обеспечивают низкое давление на грунт – всего 27 кПа.

Бульдозер Shantui SD16: технические характеристики

Бульдозер Шантуй СД16 — яркий представитель марки. Машина предназначена для использования в самых тяжелых условиях и создана в соответствии с современными стандартами комфорта, качества и безопасности. Бульдозер Shantui SD16 — третий в модельной линейке машин производителя после Shantui SD08 и SD13. Техника относится к среднему тяговому классу и является бюджетным аналогом Komatsu D65.

По мнению специалистов, SD16 является одним из самых успешных бульдозеров китайской компании Shantui. Он может полностью заменить технику более именитых производителей и значительно выигрывает за счет своей стоимости. На базе SD16 создано несколько бульдозеров специального назначения. Это Shantui SD16F, SD16L и другие.

Двигатель

Силовой агрегат базовой версии Shantui SD16 создан по лицензии Caterpillar. Модель носит название Shanghai C6121. Также может устанавливаться двигатель Steyr WD615TI-3A. Первый агрегат выдает рабочую мощность 160 л.с./120 кВт при номинальной частоте вращения коленчатого вала 1850 об/мин. Тип двигателя — 6-цилиндровый четырехтактный рядный дизель с водяной системой охлаждения. Второй мотор имеет то же устройство, но выдает 178 л.с./131 кВт мощности.

Силовые агрегаты бульдозера Shantui SD16 оборудованы системой прямого впрыска топлива. Рабочий объем стандартного двигателя составляет почти 10 л (9,7 л). Диаметр цилиндра составляет 126 мм, ход поршня равняется 130 мм. Максимальный крутящий момент — 764 Нм. При всех перечисленных показателях удельный расход топлива бульдозера Shantui SD16 достигает 214 г/кВт*ч.

Трансмиссия

Система трансмиссии Shantui SD16 представлена:

• одноступенчатым однофазным трехэлементным гидротрансформатором;
• планетарной передачей с системой принудительной смазки и сервоприводом переключения;
• главной спирально-зубчатой конической передачей с одноступенчатым редуктором и барботажной системой смазки (смазка разбрызгиванием);
• многодисковой постоянно замкнутой муфтой поворота, помещенной в масляную ванну, связанной с тормозной системой муфты рулевого управления и разделяемой гидравликой;
• плавающим тормозом муфты поворота ленточного типа, управляемым педалью с гидроусилителем;
• бортовой передачей в виде двухступенчатого цилиндрического редуктора и барботажной системой смазки.

КПП обеспечивает движение на трех передачах вперед и назад. Трансмиссия в агрегате с двигателем обеспечивает скорость хода машины:

• на первой передаче — до 3,29 км/ч;
• на второй передаче — до 5,28 км/ч;
• на третьей передаче — до 9,63 км/ч;
• на первой передаче назад — до 4,28 км/ч;
• на второй передаче назад — до 7,59 км/ч;
• на третьей передаче назад — до 12,53 км/ч.

Гидравлика и ходовая система

Гидравлическая система бульдозера Shantui SD16 представлена двухцилиндровым шестеренным насосом. Диаметр каждого цилиндра составляет 110 мм. Максимальное давление в гидросистеме — 14 МПа. Производительность насоса или величина потока нагнетания равняется 243 литрам в минуту.

Shantui SD16 — это бульдозер на гусеничном ходу. Подвеска с балансирным грузом обеспечивает устойчивость во время движения. Гусеничная лента — шестикатковая с двумя поддерживающими катками с каждой стороны. Подвеска модульного типа, что повышает ремонтопригодность техники и делает машину простой в обслуживании. Возможность быстрой замены отдельных деталей гусениц и всей ленты за короткий промежуток времени увеличивает рентабельность использования техники.

В базовой комплектации поставляется стандартная гусеничная лента шириной 510 мм с шагом 203,2 мм. Для различных условий использования и грунтов доступны суженные и широкие гусеницы, а также ленты с грунтозацепами. В комплекте с соответствующими ходовыми механизмами Shantui SD16 может работать на грунтах с любой несущей способностью, включая болотистые почвы.

Кабина бульдозера Shantui SD16 и управление

Кабина бульдозера выполнена в нестандартной форме шестигранника. Специалисты признают такое строение оптимальным для тяжелых бульдозеров на гусеничном ходу. Широкий обзор и жесткий каркас гарантируют безопасность оператора и точность выполнения работ.

В обшивке кабины использованы самые современные изоляционные материалы, снижающие шум и вибрацию. А именно эти посторонние воздействия отвлекают оператора и повышают его утомляемость. Для большего комфорта во время работы в кабине устанавливается заводской кондиционер и обогреватель. Системы обеспечивают приемлемый уровень температуры и влажности, позволяя оператору выполнять свои задачи даже в экстремальных климатических условиях.

Особенности и преимущества

Китайский бульдозер Shantui 16

• качество и состояние грунта не имеют значения, т.к. навесное оборудование рассчитано даже на мерзлые грунты;
• отсек двигателя имеет двойную защиту;
• небольшие габариты техники, масса, и как следствие малые нагрузки на основание;
• широкие гусеницы, которые позволяют совершать маневры на небольших площадях;
• новейшие разработки, воплощенные в Shantui SD16;
• условия работы техники могут быть различны, но состояние ее после такого вида работ не изменится;
• прочность конструкции и всех элементов гарантирована за счет использования качественных материалов при их изготовлении.
• экономичность при высокой производительности;
• экологичность выхлопов.

Бульдозер Shantui SD16

Вернуться к навигации

Устройство

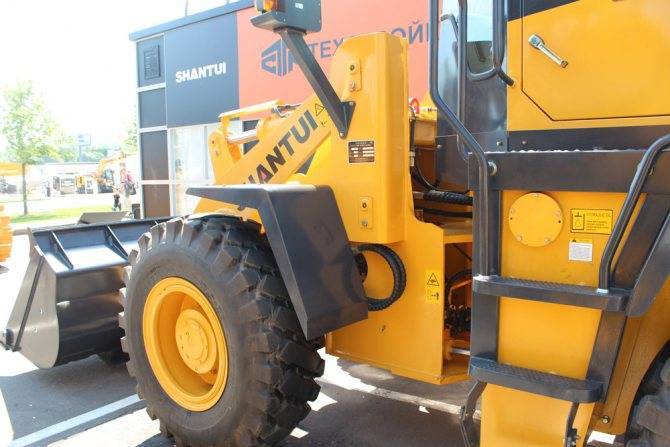

Шантуй SL30W. Фото

Главные элементы Шантуй 30 выполнены из специфического материала – стали с высоким содержанием марганца. Стрела обладает большей прочностью и надежностью, и характеризуется высоким качеством исполнения. Реверсивный элемент имеет Z-образное очертание. Он обеспечивает высокую выработку и является эффективным механизмом, отличающимся высокой мощностью.

Тормоза выполнены пневмомасляными. Также они характеризуются дисковым типом, трубы в которых выполнены сдвоенными, а материал их – полиуретан. Пальцы навесного оборудования защищены от проникновения пыли, что положительно сказывается на долговечности тормозной системы. Что касается «ручника», то его тип – механический ленточный.

Электроника SL30W комбинирована и взаимосвязана как система подачи сигналов. Интегрированная система оборудована зарубежными элементами соединения, обеспечивающими долговечную работу без необходимости замены деталей.

Вернуться к навигации

Shantui SD23: технические характеристики, обзор, описание

Источник фото: sibur-renta.comФото Shantui SD23

Технические характеристики Shantui SD23, масса

Перед покупкой бульдозера можно выбрать один из трех отвалов. Доступно две прямые версии (поворотная и неповоротная с гидроперекосом), а также сферическая. Максимальная ширина переднего рабочего оборудования (прямой поворотный отвал) составляет 4,4 мм. Две другие модели имеют ширину около 3,8 м. Предельное значение заглубления отвала составляет 540 мм, а поднимать его возможно на 1,2 м. Максимальный угол поворота поворотного отвала — 25 градусов. Самым вместительным является полусферический отвал — с его помощью можно передвигать до 7 куб.м породы.

Рыхлитель, устанавливаемый в случаях, когда это необходимо покупателю, может быть одностоечный или трехстоечный. Максимальное заглубление данных органов составляет 695 и 666 мм соответственно, высота подъема — 515 и 555 мм. Рыхлители имеют параллельную конструкцию, клыков — три штуки.

На Shantui SD23 возможно работать на уклонах до 30 градусов. Предельные значения скоростных характеристик таковы: 11,8 км/ч при движении вперед, 14,3 км/ч — задним ходом. Минимальный радиус поворота — 3,3 м.

Рабочий вес	24,6 тонны
Мощность двигателя (при 1800 об/мин)	169 кВт/230 л.с.
Объем отвала	4,7-7 куб.м
Удельное давление на грунт	0,078 MПа
Скорость переднего хода	3,8/6,8/11,8 км/ч
Скорость заднего хода	4,9 / 8,5 / 14,3 км/ч

Ходовая часть: в каждой гусенице присутствует по 39 башмаков; поддерживающие катки установлены в количестве двух штук (с каждой стороны), опорные — по семь. Тип ходовой части — с подвешенными диагональными балками и качающимся балансиром. Тип гусеничных башмаков — составные с одним грунтозацепом.

Вес отвала составляет 2,9-3,4 тонны (в зависимости от выбранной модели).

Источник фото: china-spec.ruВ каждой гусенице бульдозера Shantui SD23 — по 39 башмаков

Габариты

Приведенные габаритные размеры касаются бульдозеров, комплектующихся только отвалом (без рыхлителя).

Длина х Ширина х Высота	5 874х3 725х3 360 мм
Ширина гусеничного башмака	560-660 мм
Колея гусеничного хода	2 000 мм
Длина опорной поверхности	2 730 мм
Минимальный дорожный просвет	405 мм

Двигатель Shantui SD23

Необходимую мощность бульдозер получает от дизельного двигателя с турбонаддувом и водяным охлаждением. Cummins NT855-C280S10 — это рядный четырехтактный 6-цилиндровый агрегат, вырабатывающий до 169 кВт. Указанная мощность достигается при 2 000 об/мин. Цилиндры расположены вертикально.

Если говорить о расходе топлива, то заявленное производителем значение составляет 217 г/кВт*ч. Применяется метод смазки под давлением.

Модель двигателя	Cummins NT855-C280S10
Количество цилиндров	6
Диаметр цилиндра	139,7 мм
Ход поршня	130 мм
Общий рабочий объем цилиндров	14,01 л

Расскажем также о силовой передаче. Производитель установил планетарную многодисковую передачу с принудительной смазкой. В зависимости от того, какое гидравлическое усилие было приложено, используется прямое или обратное направление на одной из трех скоростей.

Гидротрансформатор — однофазный трехэлементный. Тормоз — мокрого плавающего типа. Главный привод — одноступенчатое понижение скорости, конечная передача — двухступенчатое.

Кабина и органы управления

Shantui SD23 комплектуется шестигранной кабиной с хорошей обзорностью. Для создания комфортных условий труда для машиниста установлено кресло с широким набором регулировок (по высоте, наклон, жесткость).

Источник фото: NewAuto.kzФото Shantui SD23

Предельное значение давления в гидросистеме достигает 19,1 мПа. Тип насоса — сдвоенные шестереночный. Тип управляющего клапана — золотниковый. Присутствует два гидроцилиндра подъема отвала, диаметр каждого из них составляет 120 мм.

За всеми основными показателями оператор следи с помощью комбинированной контрольной панели.

Техническое обслуживание

Одни из главных качеств бульдозера Shantui SD23 15-го тягового класса — простота конструкции и ремонтопригодность. Основа машины — гидромеханическая трансмиссия, механический ТНВД, планетарные бортовые редукторы.

Аналоги

Сравнимыми по техническим характеристикам моделями конкурентов являются: HBXG SHEHWA SD7P, Zoomlion ZD220SH-3, Sinoway SWD220YS, LiuGong B230R, Shantui SB23, Zoomlion ZD220S-3, Pengpu PD220YS, Shantui SD22D, Pengpu PD320Y-1, Shantui SD22R.

Технические характеристики

Габаритные данные:

• Конструкционная длина – 6880 миллиметров.
• Ширина по гусеничным лентам – 4130 миллиметров.
• Высота по крыше кабины – 3725 миллиметров.
• Наименьший дорожный просвет – 500 миллиметров.
• Наибольший дорожный просвет (модифицированная версия) – 650 миллиметров.
• Наименьший радиус поворота – 3800 миллиметров.

Эксплуатационные значения:

• Снаряженная масса бульдозера – 37200 килограмм.
• Максимальный преодолеваемый подъем – до 30 градусов.
• Тип фронтального оборудования – прямой бульдозерный отвал.
• Ширина прямого бульдозерного отвала – 4130 миллиметров.
• Высота прямого бульдозерного отвала – 1590 миллиметров.
• Вместимость прямого бульдозерного отвала – 7800 кубических миллиметров.
• Тип дополнительного фронтального оборудования – полусферический бульдозерный отвал.
• Ширина полусферического бульдозерного отвала – 4030 миллиметров.
• Высота полусферического бульдозерного отвала – 1720 миллиметров.
• Вместимость полусферического бульдозерного отвала – 8400 кубических миллиметров.
• Максимальное заглубление фронтального отвала – 560 миллиметров.
• Тип заднего оборудования – рыхлитель.
• Количество зубьев – 1 зуб.
• Максимальное заглубление однозубого рыхлителя – 1250 миллиметров.
• Максимальный подъем однозубого рыхлителя – 955 миллиметров.
• Тип дополнительного заднего оборудования – рыхлитель.
• Количество зубьев – 3 зуба.
• Максимальное заглубление трехзубого рыхлителя – 842 миллиметра.
• Максимальный подъем трехзубого рыхлителя – 883 миллиметра.

Модификации и особенности

В модельной линейке производителя Шантуй SD16 считается третьим после SD08 и SD13. Бульдозер является новейшей разработкой тракторостроения китайского бренда. В основе техники лежит уникальная 3D-модель, вобравшая в себя большинство передовых решений, присутствующих в сегменте. При создании машины был использован опыт компаний Caterpillar (США) и Komatsu (Япония).

Серия Shantui SD16 представлена несколькими модификациями:

1. SD16 C – вариант для угольной промышленности с плоским башмаком с одной ребордой. Для него характерны большие размеры, объемный отвал (5 кубометров) и давление на грунт на уровне 0,067 МПа;
2. SD16 F – версия с лесозащитой и плоским башмаком с ребордой. Емкость отвала у модели 4,7-4,9 кубометра. Дополнительно она оснащается тяговой лебедкой с усилием 136 кН на верхних витках, 240 Кн – на нижних витках;
3. SD16 R – модификация для транспортировки отходов. Для нее характерны огромный отвал (8,3 кубометра) и широкий треугольный башмак;
4. SD16 L – болотоходный вариант с треугольным башмаком. Широкий кузов и малый отвал (3,8 кубометра) обеспечивают низкое давление на грунт – всего 0,027 МПа.

В зависимости от модификации название модели отличается последним символом:

• С – используется в угольной промышленности. Отвал стандартной сборки имеет объем 5 м3, размеры его несколько больше, чем обычной машины. Установленный башмак является плоским и имеет одну реборду. Давление на основание – 67 кПа;
• F – имеет лесозащиту. Отвал стандартной сборки имеет объем 4,7-4,9 м3. Установленный башмак такой же, как у предыдущей модели. В качестве дополнительного оборудования выступает лебедка с усилием тяги 240 и 136 кН в нижних и верхних витках соответственно;
• L – башмак такой машины выполнен в форме треугольника. Проходимость такой машины гораздо выше, чем обычной, из-за чего он назван болотоходом. Кузов этой модели гораздо шире, а объем отвала составляет 3,8 м3. Давление на основание 27 кПа;
• R – используется для транспортировки мусора. Башмак такой же, как у SD-16 L, а отвал имеет объем 8,3 м3.

Разработки бульдозера были проведены совместно с Комацу (Япония) и Катерпиллар (США).

Характеристики	SD-16C	SD-16F	SD-16L	SD-16R
Длина	5500 мм	5140 мм	4690 мм	4690 мм
Ширина	3556 мм	3970 мм	3400 мм	3400 мм
Высота	3100 мм	3200 мм	3130 мм	3130 мм
Масса	17000 кг	17000 кг	18460 кг	17700 кг
Грунтовое давление	0,067 МПа	0,067 МПа	0,027 МПа	0,027 МПа
Клиренс	400 мм	400 мм	495 мм	495 мм
Радиус разворота	490 мм	490 мм	460 мм	106 мм
Тип отвала	угольный	прямой	прямой	серия R
Производительность	250 м3/ч	225 м3/ч	220 м3/ч	250 м3/ч
Ширина отвала	3556 мм	3970 мм	4150 мм	4150 мм
Высота отвала	1120 мм	1090 мм	960 мм	1578 мм
Масса отвала	2672 кг	—	1592 кг	1592 кг
