Как своими руками собрать мопед из бензопилы и доступных деталей

Сборка привода для мопеда

Для самоходного передвижения мотосамокат должен быть оборудован ремнем, который принимает крутящий момент от двигателя и передает его на ведущее колесо.

Чтобы собрать качественный привод для самоделки оператору нужно использовать:

  • ведомый шкив – этот узел в диаметре должен быть немного меньше от обода колеса велосипеда;
  • ведущий шкив – этот элемент во время сборки должен крепиться к мотору от триммера;
  • стальная подвеска – она будет использоваться для крепления мотора к раме самодельного мопеда.


Для сборки привода также нужно собрать редуктор. После монтажа шкивов на велосипеде изготовитель сможет установить ремень с соответствующей длиной и шириной.

Самостоятельный монтаж двигателя

После сборки и монтажа привода оператор может приступить к установке двигателя. В целях безопасности ДВС от мотокосы должен монтироваться на мопед при помощи дополнительной подвески, изготовленной из металла. Сам крепежной элемент должен напоминать рамку, сваренную из стальных швеллеров и уголков.


Форма и размеры рамки должны соответствовать габаритам используемого мотора. К велосипедной рамке крепеж может крепиться по -разному. Если в дальнейшем мотор не будет сниматься с мопеда, то крепление ДВС можно приварить к приспособлению. Если в будущем мотор будет сниматься для его последующего монтажа обратно на триммер, то для его крепления к мопеду подойдет пара болтовых соединений.

Установка тормозной системы.

Самодельный велосипед с двигателем от бензокосы обязательно должен быть оборудован тормозной системой. Для ее изготовления потребуется использовать пару тормозных дисков, установленных по одному на ведущее и ведомое колесо. Для управления тормозами диски при помощи металлических тросиков должны быть подключены к рычагам, установленным на ручках штатной рукоятки.

Помимо монтажа тормозов оператору также потребуется заменить штатную резину на колесах мопеда. От этого зависит не только проходимость самоходного велосипеда, но и безопасность владельца при езде по бездорожью.

Как на велосипед поставить двигатель от бензопилы?

На финишном этапе мопед из бензопилы потребуется оборудовать мотором. Для этого нужно освободить место в задней части рамы, сразу же позади водительского сиденья. Чтобы монтаж двигателя прошел быстрее, потребуется снять крыло велосипеда.

Чаще всего используется такая схема: сначала устанавливается подготовленный приводной вал, после чего вместо ведомого вала используется покрышка. Этот привод отличается своей эффективностью и простотой. Для его изготовления не нужно использовать большое количество элементов. При передвижении самодельного мопеда используемый фрикционный вал станет передавать усилие от мотора. Чтобы не допустить потерь в мощности ДВС, диаметр штатного вала должен составлять не менее 2,5 см.


Для монтажа мотора позади сиденья потребуется приварить металлическую подставку. Сам двигатель должен располагаться как можно ниже, чтобы мопед был более устойчивым при движении. Надежно закрепить ДВС на подставке можно любым доступным способом – сваркой, зажимами или болтами.

Для создания самодельного мопеда из бензопилы обычно не требуется каких-либо сложных схем и чертежей. Движок в основном устанавливают на раму, некоторые умельцы приспосабливают двигатель на задний багажник. Рассмотрим первый вариант, который наиболее соответствует стандартной модели мопеда. От бензопилы используем мотор и бензобак, которые размещаются рядом – на соединении подседельной и передней нижней трубы. Для аккумулятора наилучшее место – сверху, ближе к передней части рамы.


Поскольку в движение мопед из бензопилы приводится передачей усилия от заднего колеса на переднее, в конструкции необходимо предусмотреть передаточные шкивы (ременная передача) или шестерни (цепная передача). Вал мотора соединяют с передним шкивом, а задний устанавливают на втулку заднего колеса. Прочным ремнем соединяют шкивы, очень корректно регулируют силу натяжения. Аналогично все действия выполняются при установке цепной передачи с шестернями.

Затем устанавливают трансмиссию и подключают мотор, который соединяют с тормозным рычагом. Двигатель соединяют с аккумулятором, корректно выставляют тросик. Как завершающий штрих, мастера производят покраску нового изделия, придают ему красивый современный дизайн.

Старые бензопилы являются каким-то неиссякаемым источником вдохновения, их детали и комплектующие разбирают буквально на запчасти при сборке самоделок. При ремонте мотоцикла используют зажигание от мотопилы, которое, по отзывам народных конструкторов, гораздо эффективнее и долговечнее, чем родное магнето.

Движок от бензопилы народные умельцы просто фантастически используют также и при создании других самодельных транспортных средств: самокат с моторчиком от бензопилы, мотоцикл с двигателем пилы, всевозможные версии мотовелосипедов, мотовелики на трех колесах с моторчиком, скутеры из велосипеда и бензопилы, картинги, трициклы, совершенно уникальные квадроциклы и великое множество просто невообразимых конструкций.

Трицикл из Урала и ВАЗ-2101

При создании грузового трицикла своими руками из Урала и деталей автомобиля ВАЗ-2101 самым простым будет установить обычный мост и сделать автомобильную подвеску с амортизаторами от Урала.

Мост от ВАЗ-2101 переворачивают, предварительно заваривав дифференциал. Это отражается на управляемости – руль достаточно тяжело поворачивается, однако, у трайка повышается проходимость.

Карданный вал укорачивается и приваривается к вилке на главной передаче и соединяется с мостом через резиновую муфту. Муфту лучше брать оригинальную Ураловскую, в этом случае передача будет мягче.

Чтобы избежать перегиба карданной передачи можно сместить двигатель влево сантиметров на 7-9 см либо сместить мост вправо или увеличить колесную базу.

Двигатель в целом лучше оставить без изменений, но вместо двух карбюраторов сделать один китайский. А в качестве принудительного охлаждения взять воздушный фильтр от Ижа.

Дополнительно для охлаждения двигателя при работе в сложных условиях можно установить два вентилятора и запускать их отдельно при необходимости.

Плюсы и минусы конструкции

+ Простой и дешевый транспорт;

+ Не перегревается двигатель.

— Может ехать только вперед;

— Слишком большая нагрузка на ось с передним колесом;

— Слишком быстро едет на первой передаче.

Полезные советы

Для правильной сборки мопеда своими руками, надежной службы, для переделки и конструирования другой техники, прислушайтесь к советам:

  1. Перед сборкой мотовелосипеда убедитесь в оптимальном техническом состоянии основной детали — велосипеда. Модернизация увеличит нагрузку на все его детали.
  2. Проверьте внимательно состояние бака для бензина. Топливо не должно выливаться наружу, т. к. это может создать возгорание.
  3. Помимо мощности двигателя, не забывайте об объеме и весе. Объем не должен превышать 50 см³, вес — не более 6 кг.
  4. При установке ремня проследите чтобы деталь держалась на колесах крепко, иначе точность передачи импульса от мотора к колесу снизится.
  5. С помощью мотора бензопилы самостоятельно можно сконструировать и другую технику: картинг или трицикл. Придется приложить усилия: сварить крепкую металлическую раму, подготовить рабочий редуктор.
  6. С крепкой рамой, редуктором, водительским креслом, колесами диаметром не меньше 35 см и двигателем от пилы попытайтесь сконструировать квадроцикл.

Не выбрасывайте запчасти от старой техники. В них можно вдохнуть вторую жизнь и создать удобное средство передвижения.

Устройство бензопилы Дружба – подробное описание конструкции

Несмотря на то, что бензопилы Дружба имеют высокое качество сборки, им свойственно периодически выходить из строя и правила исправления, наиболее часто встречающихся неисправностей, должен знать каждый владелец этого инструмента.

Двигатель не заводится:

  1. На свече зажигания образовался нагар или выставленный неправильный зазор, пропала искра.
  2. Засорился воздушный фильтр.
  3. Отсутствие топлива.

Падает мощность:

  1. Засорился воздушный фильтр.
  2. Неправильно настроен карбюратор.
  3. Неправильная пропорция топливной смеси.
  4. Подробное описание неисправностей приведено в инструкции по эксплуатации.

Пильная фурнитура связана с мотором при помощи фланцевых соединений, которые фиксируются крепящимся на рукоятках бензопилы хомутом. Благодаря такой необычной компоновке оператор получает возможность поворачивать шину с пильной цепью под любым, требуемым для работы углом. Помимо этого, данный способ соединения пильной фурнитуры и мотора дает возможность использовать последний в случаях, если появилась необходимость изготовить различные самодельные бытовые агрегаты.

С приготовлением топливной смеси в конструкции бензопилы Дружба 4 справляется карбюратор, состоящий из двух камер. За образование искры, необходимой для воспламенения топлива, отвечает электронное зажигание и свеча. В устройстве бензопилы предусмотрен стандартный глушитель, функция которого заключается в снижении уровня шума при работе с инструментом.

Для передачи и преобразования крутящего момента мотора в конструкции бензопилы Дружба предусмотрен редуктор. Он отличается высокой надежностью и крайне редко требует ремонта даже при эксплуатации бензопилы в тяжелых условиях.

Выставление угла опережения зажигания своими руками

Правильно установленный срок зажигания предусматривает регулирование UOZ. Необходимо откорректировать угол зажигания на холостом ходу. Следует иметь в виду, что оптимальной скоростью холостого хода считается диапазон 850-900 об / мин. Угол наклона момента зажигания также находится в определенном диапазоне от один (отрицательный) до один (положительный) градус. Указанный степень является степенью по отношению к TDC.

Указанная лампа подключена к положительному клеммы на распределителе зажигания, а также подключена к земле. Далее мы рассмотрим основные доступные способы настройки зажигания на следующем примере отечественных «классиков»:

Самодельный велосипед с мотором — Велобаджо

Если вы загорелись желанием сделать велосипед с мотором своими руками, то готовьтесь к тому, что вам придется немного потрудиться. В этой статье расскажем, как установить мотор колесо на велосипед и как сделать велосипед с мотором от бензопилы своими.

  • Велосипед с мотором своими руками: установка мотор колеса
  • Велосипед с мотором от бензопилы своими руками

Самым простым и доступным способом сделать велосипед с мотором своими руками является установка мотор колеса. Подключение мотор колеса — это не такая простая задача, как может подумать человек, никогда с этим не сталкивавшийся. Самой трудной частью данного процесса является подключение электрики.

Купив мотор-колесо, вы становитесь так же обладателем контроллера, системы Pas, ручки «газа», зарядного устройства и ручки тормоза, которые идут в комплекте.

Поскольку работать мотор-колесо заставляет переменный ток, необходимость контроллера обусловлена потребностью преобразовать постоянный ток от АКБ в переменный.

На специальных тормозных ручках расположен микровыключатель, созданный для того, чтобы отсекать ток питания от мотора в момент торможения.

Для собственноручной установки мотор колеса, понадобится выполнить следующие действия:

  • Первым делом, нужно поставить велосипед колесами кверху, и провести демонтаж старого заднего колеса. На место старого колеса нужно будет установить новое колесо с электромотором. Мотор-колесо устанавливается так, чтобы пучок силовых проводов находился слева, по направлению движения велосипеда. Если это требование не будет учтено, то мотор-колесо просто будет крутиться в другом направлении.
  • После закрепления мотор колеса, потребуется закрепить батареи на велосипедную раму и подключить контроллер. Подключая контролер, очень важным моментом является его дополнительная изоляция. Можно, к примеру, защитить прибор целлофановым пакетом.
  • Далее ведется подключение остального оборудования. Не стоит забывать, что всю электронику нужно подключать к АКБ через плавкий предохранитель на 20А, он не даст системе сгореть, если случится короткое замыкание. Подробную схему по монтажу и подключению вы найдете в комплекте поставки мотор колеса.

Велосипед с мотором от бензопилы своими руками

Со временем, многим велолюбителям надоедает просто крутить педали, и их инженерный талант и фантазия толкают их на такой шаг, как установка двигателя на велосипед. В качестве «донора» для мотора отлично подойдет бензопила. Но вот, как собрать велосипед с мотором от бензопилы своими руками? В этом и попробуем разобраться.

Возьмем двигатель от бензопилы, мощность которого равна 1,5 л.с. Многие усомнятся, что мотор такой мощности сдвинет с места велосипед со 100-килограмовым велосипедистом, но, поверьте, не стоит беспокоиться: велосипед будет без труда разгоняться и набирать скорость 30–35 км/час.

Ради справедливости, нужно сказать, что разгон быстрым не назовешь, но езде это не мешает. Что хорошо, так это то, что с таким мотором вы почти не будете чувствовать запах бензина, что делает возможным такую опцию, как хранение дома.

Естественно, во время езды раздается треск, как от обычной бензопилы, что означает, что двигаться вы будете с довольно громким звуком.

Крепление втулки, к которой осуществляется натяжение ремня от двигателя, выполняется специальными шайбочками и винтиками. Существуют втулки различных диаметров для разных колес: от самых маленьких до просто огромных, под 28-дюймовые колеса.

Внутри у данных втулок прорезиненная поверхность. Исходя из сказанного ранее, не сложно догадаться, что приводной ремень нужно подбирать, учитывая диаметр втулки и диаметр колеса. Важным моментом является и то, что втулка должна быть закреплена ровно, исключая любые перекосы.

Рычаг «газ». Его управление производится при помощи тросика, регулирующего угол, на который отклонится заслонка в карбюраторе двигателя. Данный рычаг похож на тормозной от велосипеда, это значит, что газовать вы будете, не поворачивая ручку, как в мопеде, а нажимая на рычаг, как в бензопиле.

Подытожим результат, который вы должны получить: великолепный мотовелосипед по низкой цене. Очень шустрый и приносящий море удовольствия. Хотя, в подобном варианте есть и свои минусы: из-за шума, каждая собака в дачном поселке считает вас личным врагом, пытаясь вас догнать и укусить!

http://2kolesa.com.ua/kak-sdelat-velosiped-s-motorom-svoimi-rukami/

Советы и рекомендации

На форумах можно найти много полезных советов, как и что правильно делать при сборке мопеда из бензопилы и велика. Выполнение несложных пожеланий и напутствий из практики поможет аматорам избежать досадных промахов при конструировании мопеда из бензопилы.

  • Поскольку усовершенствование вашего байка значительно увеличит нагрузку на все его узлы, прежде всего, следует убедиться в отличном состоянии велосипеда.
  • Двигатель от бензопилы после трансформаций превратится в самодельный веломотор, поэтому первоначальные параметры движка должны быть строго выдержаны: масса – до 6 кг, объем до 50 куб. см.
  • Во избежание пожароопасных ситуаций, тщательно протестируйте состояние топливного бака.
  • От правильности установки и натяжения ремня зависит передача усилия от веломотора на колесо.

Конструкция, чертежи, схема

Для создания самодельного мопеда из бензопилы обычно не требуется каких-либо сложных схем и чертежей. Движок в основном устанавливают на раму, некоторые умельцы приспосабливают двигатель на задний багажник. Рассмотрим первый вариант, который наиболее соответствует стандартной модели мопеда. От бензопилы используем мотор и бензобак, которые размещаются рядом – на соединении подседельной и передней нижней трубы. Для аккумулятора наилучшее место – сверху, ближе к передней части рамы.

Поскольку в движение мопед из бензопилы приводится передачей усилия от заднего колеса на переднее, в конструкции необходимо предусмотреть передаточные шкивы (ременная передача) или шестерни (цепная передача). Вал мотора соединяют с передним шкивом, а задний устанавливают на втулку заднего колеса. Прочным ремнем соединяют шкивы, очень корректно регулируют силу натяжения. Аналогично все действия выполняются при установке цепной передачи с шестернями.

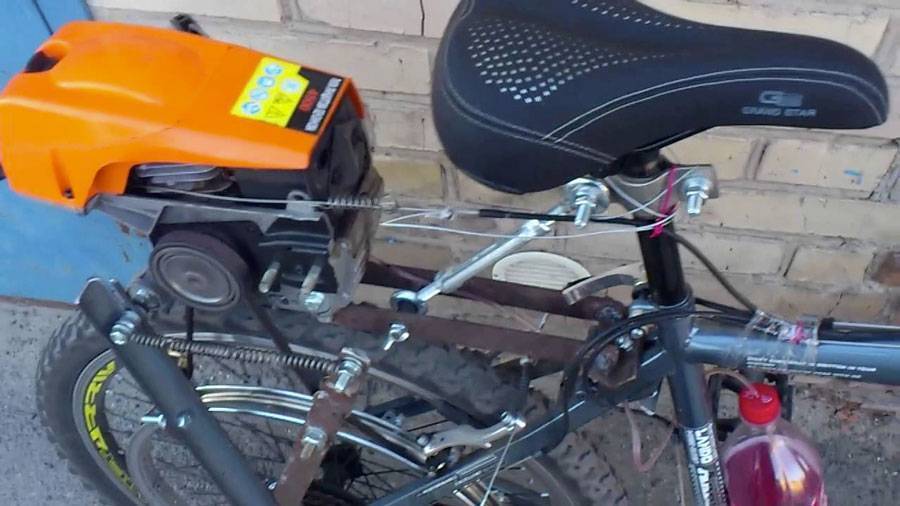

Велосипед с мотором от бензопилы

Затем устанавливают трансмиссию и подключают мотор, который соединяют с тормозным рычагом. Двигатель соединяют с аккумулятором, корректно выставляют тросик. Как завершающий штрих, мастера производят покраску нового изделия, придают ему красивый современный дизайн.

Старые бензопилы являются каким-то неиссякаемым источником вдохновения, их детали и комплектующие разбирают буквально на запчасти при сборке самоделок. При ремонте мотоцикла используют зажигание от мотопилы, которое, по отзывам народных конструкторов, гораздо эффективнее и долговечнее, чем родное магнето.

Движок от бензопилы народные умельцы просто фантастически используют также и при создании других самодельных транспортных средств: самокат с моторчиком от бензопилы, мотоцикл с двигателем пилы, всевозможные версии мотовелосипедов, мотовелики на трех колесах с моторчиком, скутеры из велосипеда и бензопилы, картинги, трициклы, совершенно уникальные квадроциклы и великое множество просто невообразимых конструкций.

Мопед-самоделка

Это интересно: Характеристики ТОП-2 популярных моделей бензопил Мотор Сич 270 и 475 — объясняем основательно

Картинг из бензопилы своими руками: пошаговая сборка

Картинг – современное транспортное средство, которое за короткий промежуток времени может преодолеть значительное расстояние. Эксклюзивный карт – мечта каждого автолюбителя. Не обязательно с ним участвовать в гонках: на нем можно без проблем перемещаться на пересеченной местности, по сельским дорогам, да и вообще везде, где более габаритная машина не проедет.

Среди возможных вариантов оснастки огромную популярность завоевали самодельные картинги из бензопилы – не менее мощные и производительные, чем их серийные аналоги. Рассмотрим поэтапно.

Подготовительный этап

Он начинается с составления подробного чертежа и проектирования. Мы же предлагаем ознакомиться с готовым чертежом, который сэкономит время на проектировках;

Предложенные габаритные размеры подойдут для человека среднего роста. Для подростков и высоких людей конструкция должна подгоняться по их индивидуальным параметрам. Для подростков можно использовать другую схему, представленную ниже.

Собираем базу конструктива

Это шасси, изготовление которого потребует:

  • квадрат-трубы (до 10 м);
  • стальных труб;
  • толстой стальной пластины;
  • оснастки для закупорки дна;
  • кресла.

Процесс выглядит так:

трубы режутся по предложенной схеме и свариваются электросваркой.

Вот то, что должно получиться после сварочных работ;

  • передняя ось оснащается заглушками;
  • агрегируется задняя ось – она приваривается к самой раме таким образом, что обеспечивалась ее поворотность;
  • из металла или прочной древесины по чертежу вырезается днище и прилаживается к раме;
  • сиденье – в этом случае можно не возиться и взять готовое от старого карта или машины.

Оборудование картинга мотором

снимаем с бензопилы мотор;

  • делаем базу для мотора – из стальной пластины и уголка. Его шкив должен совпасть с последним рамной конструкции;
  • винтами прикручиваем шкив;
  • берем 2 металлических стержня, которые сгибаем под прямым углом – это будет привод руля картинга;

прилаживаем тормоза – желательно, чтобы торможение распространялось на все 4 колеса. Не забываем о педали тормоза: руками жать на тормоз будет очень неудобно;

  • оборудуем картинг колесами – подойдут колеса с малым диаметром от старого гоночного автомобиля;
  • налаживаем зажигание – соединяем его с дроссельной заслонкой и рукояткой газа;
  • контроль надежности сборка и тестирование готового агрегата.

Картинг – роскошь для обычного человека, но при помощи подручных средств можно создать его бюджетную версию — картинг с двигателем от бензопилы.

Не менее известная самоделка, которую научились изготавливать отечественные «Кулибины». Для ее воссоздания нам понадобятся:

  • самокат, рассчитанный на вес того человека, который будет им управлять. Желательно, чтобы он изначально имел систему ручного торможения. Пневматическая колесная база самоката должна быть прочной;
  • бензопила, с которой снимается двигатель – подойдут средне- и высокомощные модели.

Процесс сборки самоката выглядит упрощенно по сравнению с предыдущими самоделками:

  • для начала снимаем двигательную основу и закрепляем ее в задней части рамы самоката. Соблюдаем, чтобы моторные и колесные звездочки совпадали;
  • прилаживаем ручной акселератор с зажиганием мотопилы – так оператор сможет контролировать процесс перемещения;
  • при необходимости оснащают самокат педалью тормоза, но в большинстве случаев – рычага для ручного управления самоката хватает для его полноценной работы.
  • тестирование самоката из бензопилы – в случае исправности новое моторизированное устройство готово и может эксплуатироваться.

Шаг 3: собираем велосипед с триммерным двигателем

Если оборудование готово, можно приступать к сборке. Всё действо предлагаем разбить на несколько этапов:

1.Установка звёздочки. На заднее колесо крепится пара резиновых прокладок. Первую ставим за спицами, вторую – между ними. Находим втулку на внешней стороне колеса, надеваем на втулку звёздочку. С внутренней стороны прикрепляем полумесяц.

2.Крепёж двигателя. Выбираем место для двигателя. Удобнее поместить мотор за сиденьем велосипеда или на самом багажнике. Устанавливаем там движок, закрепляем его хомутом. Иногда двигатель устанавливают по центру велосипеда для сохранения весового баланса. Крепится он так же: хомутами, зажимами. Можно дополнительно подсоединить ваттметр для измерения расхода энергии. На багажнике сразу необходимо присмотреть область для прикрепления аккумуляторных батарей.

3.Регулировка натяжения цепи. Её следует производить сразу, как только мы натягиваем цепь или ремень на звезду. Устанавливаем на велосипед натяжитель, помогающий регулировать натяжение.

4.Крепление ручки газа. Как только мы это сделаем, надо соединить её с мотором с помощью тросика.

5.Крепление бензобака.

6.Установка карбюратора.

Непосредственно после установки проверяем надёжность конструкции, устраняем мелкие неполадки. Наш велогибрид готов!

Поверьте: обновлённое транспортное средство стоит того, чтобы над ним поколдовать! Теперь можно смело отправляться за грибами или на рыбалку. А можно просто и с комфортом перемещаться по шумному мегаполису. Очень скоро вы оцените все плюсы велосипеда с двигателем.

Ходовая часть

К дизельному мотоблоку с ходоуменьшителем, произведённому собственноручно лучше всего подходят колёса диаметром до 10 дюймов, взятые от списанных сельхозмашин, мотоколясок. Иногда берут от легковых авто, если нужно повысить проходимость самодельной техники. А при эксплуатации мотоблока на тяжёлых почвах их заменяют железными (как они проявляют себя в деле, можно посмотреть на видео).

При создании самодельного мотокультиватора вместо колёс устанавливают почвофрезу для возможности вскапывания и рыхления грунта. Благодаря использованию такого почвоулучшителя, не происходит утрамбовка грунта, по которому недавно прошёл мотокультиватор.

Рис.3. Ходовая часть культиватора 1 и 2- колёса; 3 – шестерня; 4 – вал ведущий; 5 – редуктор; 6 – шестерня ведущая; 7 – втулка; 8 – винт стопорный; 9 – корпус ведущего вала; 10 – фланец букса; 11 – гайка и болт М-8; 12 – втулка шлицевая; 13 – вал; 14 – гайки М-14; 15 – шайба; 16 – сальник; 17 и 18 — ступичные подшипники; 19 – мотор.

В изготовлении оси культиватора самоделки рекомендуют пользоваться монолитным куском стали. Сварная труба не сгодится, так как она может не выдержать нагрузки.

Что нужно, чтобы сделать мопед из бензопилы и велика?

В большинстве своем, преобразование велосипеда в мопед своими руками путем прикрепления к нему мотора от бензопилы не требует особенных навыков слесаря или инженера. Если вы новичок в этом деле, то вам помогут многочисленные чертежи мопеда из бензопилы, а также обучающие видео обзоры. Также, не у каждого мужчины в гараже найдется все необходимое для того, чтобы сделать своими руками мотовелосипед из бензопилы. Поэтому перед сборкой рекомендуется изучить список нужных деталей, крепежей и запчастей и купить недостающие элементы.

В магазинах специальных товаров вы можете найти целые комплекты, в состав которых входит уже готовый к установке двигатель, крепежи и другие детали, которые необходимы для трансформации велосипеда в мопед. Данный набор существенно облегчит процесс сборки мотоцикла, поскольку отпадает необходимость подбирать двигатель, подходящей мощности, крепежи, аккумулятор, передаточный ремень, трос и т.д.

Инструкция по сборке и чертежи самодельного мопеда

Во-первых, мы сперва разберем наиболее простой и доступный вариант того, как сделать мопед из бензопилы с фотографии выше. При сборке часто возникает вопрос, как поставить мотор от бензопилы на велосипед

Важно, чтобы он был надежно прикреплен и не двигался во время езды. Для данного вида самодельного мотоцикла нужно закрепить хомутами следующие детали на определенных местах:

  • аккумулятор устанавливается на верхней трубе;
  • сам веломотор из бензопилы крепится на пересечении нижней передней и подседельной труб;
  • бак для заправки топливом — около двигателя.

Следующим шагом переделки будет создание и установка шкивов на велосипед. Они нужны для того, чтобы работа двигателя провоцировала вращение заднего колеса. Как правило, для шкивов используют колеса с внешним барьером, размер которых примерно как компакт-диски.

При подборе колесиков берите во внимание прочность и надежность как самого материала, так и креплений. Для установки шкивов переднее колесо крепится к валу мотора, а второй шкив — на втулку заднего колеса

Далее вам нужно надеть ремень на шкивы. Иногда вместо ремня мужчины используют цепь. В этом случае шкивы заменяются цепью, а принцип ее установки никак не отличается.

Если же говорить о более сложном варианте, то в результате вы получите самодельный транспорт, наиболее похожий на настоящий мотоцикл. Основные отличия от предыдущей конструкции заключаются в более надежной и прочной раме, более широких колесах, которые можно снять со старого мопеда, наличии амортизации и установке движка с бензопилы.

Как из бензопилы сделать мопед?

Мечтой юности большинства наших сограждан был и остается мопед. Он развивает более высокую скорость и имеет строение, совершеннее выше описанного мотовелосипеда. Купить готовый мопед – удовольствие не из дешевых. Мы же расскажем, как сделать его из подручных материалов.

Для этого понадобятся:

  • мотор от исправной мощной пилы (в нашем варианте – это модель «Дружбы»);
  • 2 колеса от старого велосипеда;
  • труба с диаметром 2 см ( металлическая);
  • тросик;
  • велосипедные звездочки; а так же вилки;
  • старые запчасти от мотоцикла – готовый топливный бак, фара, при желании и сиденье, хотя и его можно сделать своими руками;
  • рулевая часть;
  • рычаг газа.

  • варим раму, к которой подсоединяем колеса от велосипеда, вилки, а так же бензобак и фонарь;
  • приспосабливаем мотор – композиция установки будет зависеть от конфигурации рамы;

  • прикручиваем бензобак и аккумулятор;
  • проверяем, чтобы вновь установленные элементы не болтались;
  • изготавливаем цепную передачу – она позволит колесам принимать крутящий момент мотора и двигаться. Можно взять ремень вместо цепного шкива. Но нельзя забывать, что и износ его будет заметно выше;
  • налаживаем систему зажигания – соединяем с ним аккумулятор и рычаг тормоза;
  • прилаживаем выхлопную трубу.

Процесс сборки завершен: можно приступить к тестированию мопеда.

Настройка зажигания на триммере

На бензиновых триммерах используются как двухтактные двигатели внутреннего сгорания (ДВС), так и четырехтактные. Но система зажигания в них ничем не отличается друг от друга, поэтому ремонт и настройка данной системы воспламенения топлива будет одинаковой для разных типов ДВС.

Как функционирует система зажигания на триммере

Система зажигания двухтактного ДВС состоит из 2-х элементов: маховика и катушки (магнето). На рисунке ниже показано, как они выглядят.

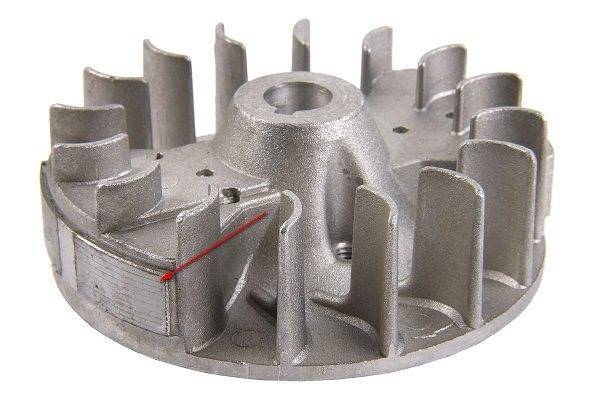

На маховике находится крыльчатка, которая работает как вентилятор для охлаждения двигателя. Также на одной стороне маховика находятся постоянные магниты, на рисунке показаны стрелкой.

При вращении маховика в катушке вырабатывается электрический ток, который служит для произведения искры на свече зажигания. Искра появляется в момент, когда магниты находятся непосредственно под магнето.

Зачем нужна регулировка зажигания

В некоторых случаях, когда двигатель не запускается, потребуется регулировка зажигания. Конечно же, сначала нужно проверить исправность свечи и высоковольтного кабеля с колпачком.

Регулировать зажигание на двухтактном двигателе нужно для того, чтобы обеспечить своевременное воспламенение горючего в камере сгорания двигателя. Ниже приведена схема, из которой можно понять принцип работы ДВС.

Искра в свече должна появляться в момент сжатия топлива поршнем, когда он самую малость не доходит до верхней мертвой точки (ВМТ). Когда поршень проходит ВМТ, происходит возгорание топливной смеси, в результате чего поршень под действием энергии взрыва уходит вниз.

Поэтому, если по каким-либо причинам (в основном это происходит из-за смещения маховика на валу относительно его первоначального положения) возгорание топлива происходит раньше, чем поршень пройдет ВМТ, то он возвращается назад, а коленвал прокручивается в обратном направлении. Такое движение может повредить узел стартера, оборвать шнур запуска и т.д. В данном случае происходит раннее зажигание топлива.

Также может быть позднее зажигание на триммере: поршень после сжатия топлива, которое не воспламенилось, уходит вниз, и в этот момент появляется искра. В таком случае двигатель либо не будет запускаться, либо значительно потеряет мощность и будет плохо набирать обороты.

Но такие проблемы с ранним или поздним зажиганием на двухтактных ДВС встречаются довольно редко, поскольку маховик с магнитами установлен уже в правильном положении, которое идеально синхронизировано с движением поршня. К тому же, маховик зафиксирован на валу с помощью шпонки и гайки. Поэтому неправильная установка детали исключена.

В основном, регулировка зажигания заключается в выставлении правильного зазора между магнето и маховиком.

Как проверить исправность магнето

Магнето является главной деталью в системе зажигания двигателя и представляет собой катушку с первичной и вторичной обмотками, расположенными вокруг сердечника. Часто по причине неисправности магнето пропадает искра на свече зажигания, и воспламенение горючего не происходит. Чтобы проверить катушку, потребуется воспользоваться тестером, и выполнить следующие действия.

  1. На тестере, перейдя в режим измерения сопротивления, нужно выставить 200 Ом. Этим способом будет проверяться первичная обмотка.
  2. Подсоедините один электрод тестера на “массу” катушки, а второй — к контакту, выходящему из магнето. В норме, сопротивление должно быть от 0,4 до 2 Ом.
  3. Для проверки вторичной обмотки потребуется установить переключатель прибора на 20 ком. Далее, один щуп прибора вставляется в колпачок свечи, а второй – подсоединяется к “массе”. В норме, показатели сопротивления должны находится в диапазоне от 4-6 ком и выше (зависит от модели).

При обрыве цепи прибор будет показывать бесконечность, а при замыкании — 0 (ноль).

Если же тестера у вас нет, то можно воспользоваться следующим способом, проявляя большую аккуратность, чтобы электрод не коснулся цилиндра, иначе катушка перегорит.

  1. Снимите со свечи колпачок. Свечу выкручивать не нужно, чтобы сохранить компрессию.
  2. В колпачок необходимо вставить гвоздь без шляпки. Гвоздь должен быть такого диаметра, чтобы хорошо держался в колпачке.
  3. Привяжите колпачок с гвоздем к цилиндру, используя диэлектрик, таким образом, чтобы зазор между электродом и корпусом цилиндра был в пределах от 5,5 до 7 мм (но ни в коем случае не касался к “массе”).
  4. С помощью стартера произведите несколько раз имитацию запуска двигателя. Кнопка зажигания должна быть включена.
  5. Наблюдайте за тем, появляется ли искра, и какой она имеет цвет.

Трансмиссия.

Нашел колесо от скутера и тут мне пришла идея поставить туда звезду, у меня как раз в гараже пылилась ступица от мопеда альфа, чутка подогнал ступицу от мопеда она зашла как литая, просверлил отверстия, затянул ступицу, звезда не бьет и держится хорошо. Поставил ведомую звезду на 41 зуб.

Ведущую звезду взял на 9 зубов и передаточное составило — 4,5.

В качестве рамы я использовал старый велосипед, отпилил рулевую колонку и заднюю часть велосипеда — это была основа для мопеда. Выставил ровно мотор что бы цепь не перекашивало и она не слетала. Приварил стойку от редуктора после чего поставил мотор и около ушей улитки я заварил уголок просверлив отверстия закрепил мотор болтом на М6.

Дальше просто сварил свою раму методом тыка без чертежей и размеров, сидение поставил от старого велосипеда «АИСТ». Купил топливный бак от Риги 13 и осталось установить тормоза и покрасить.

Черкассы

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
