Технические характеристики
- Производительность – 40 куб.м/час;
- Радиус копания: 5 м — обратной лопатой; 4,7 м – прямой;
- Глубина копания – 3 м;
- Высота выгрузки: 3,3 м прямой лопатой, вилами и погрузочным ковшом; 2,2 м – обратной лопатой;
- Емкость штатного ковша – 0,25 куб.м;
- Усилие резания: 25 кН прямой лопатой и 26 кН обратной;
- Длительность рабочего цикла, не более – 15 с прямой лопатой; 18 с – обратной;
- Грузоподъемность при работе крюком – 0,5 т;
- Гидросистема – раздельная для экскаватора и бульдозера; рабочее давление – 10 и 7,5 МПа;
- Наибольшая высота подъема крюковой подвеской – 3,8 м;
- Вылет стрелы при наибольшей высоте подъема – 2,3 м;
- Базовое шасси – трактор «Беларусь» ЮМЗ-6АЛ/6АМ;
- Двигатель – дизельный, ДТ-65Н, 65 л.с.;
- Скорость передвижения максимальная – 19 км/ч;
- Преодолеваемый уклон – 10 градусов;
- Ширина колеи задних колес – 1550 мм;
- Клиренс – 450 мм;
- Габаритные размеры в транспортном положении, ДШВ – 6,48х2,2х3,8 м;
- Высота по кабине – 2460 мм;
- Масса со штатным навесным оборудованием – 6100 кг.
Двигатель
На экскаватор «ЭО-2621» установлен дизельный силовой агрегат «ДТ-65Н», имеющий мощность 65 лошадиных сил. Экскаватор оснащён механической девяти-ступенчатой коробкой передач с редуктором, удваивающим их число. В общей сложности, «ЭО-2621» имеет 17 передних и 4 задние передачи.
Для данной модели экскаватора характерно рулевое управление червячного типа, дополненное гидравлическим усилителем. Передовой секционный гидро-распределитель последней модели «ЭО-2621В-3» имеет антикавитационные клапаны «Гидроконтроль» и встроенные предохранители, что позволяет производить плавное совмещение операций и повышает точность работы.
Расход топлива
Двигатель экскаватора ЭО-2621, заставляющий работать всю конструкцию, рассчитан на 65 л.с. и в зависимости от возлагаемой на него нагрузки потребляет от 5,5 до 12 л/ч. При условии полного заполнения топливного бака ёмкостью 100 литров, такого запаса без проблем хватит на целую рабочую смену.
Гидросистема
В конструкции предусмотрены две самостоятельные гидравлические системы, но с единым баком для рабочей жидкости. Первая гидросистема приводит в движение рабочее оборудование от трёх шестерённых насосов типа «НШ32-3», жидкость подаётся через распределитель в гидроцилиндры ковша, рукояти и стрелы. Вторая система от насоса через распределитель подаёт рабочую жидкость в гидроцилиндр стрелы, в гидроцилиндры поворотного механизма, а через тракторный распределитель – в гидроцилиндры выносных опор и в гидроцилиндр бульдозера.
Все насосы приводятся в действие от коленвала дизельного мотора трактора посредством редукторов. В целях ограничения давления в запертой поршневой полости гидроцилиндра во время копания предусмотрен специальный разгрузочный клапан, перепускающий жидкость в штоковую полость гидроцилиндра, а избыток жидкости – в бак. Потеря жидкости в штоковых полостях гидроцилиндров компенсируются через обратный клапан. Плавное затормаживание в конце поворотов обеспечивается специальными демпферными устройствами, смонтированными в крышках гидроцилиндров.
Стрела экскаватора ЭО-2621
Стрела копательного ковша смонтирована на базе поворотной колонны. Такая конструкция не только позволяет использовать устройство и как прямую и как поворотную лопату, но и даёт поворот инструмента на угол до 160 градусов.
Экскаватор гусеничный ЭО-5126
Гидравлический универсальный полноповоротный экскаватор ЭО-5126 предназначен для работы на немерзлых грунтах I-IV категорий, а также на предварительно разрыхленных скальных грунтах с величиной кусков не более 500 мм.
Экскаватор ЭО-5126 — это универсальная одноковшовая полноповоротная машиноа на гусеничном ходу с гидравлическим приводом всех механизмов, с жесткой подвеской рабочего оборудования.
Экскаватор ЭО-5126 выпускается в двух вариантах:
— Стандарт — для работы в холодном климате при температуре окружающей среды: -40°С до +40°С; — Тропический — для работы в тропическом климате при температуре окружающей среды: -20°С до +55°С.
Ходовая часть экскаватора ЭО-5126 состоит из:
— сварной рамы; — двух приводов гусениц; — гусеничных лент; — опорных и поддерживающих катков; — натяжных колес с механизмом сдавания.
Кабина экскаватора ЭО-5126
Конструкция всех элементов кабины оператора выполнена с учетом требований эргономики, которые обеспечивают комфортные условия для работы, а органы контроля и управления обеспечивают выполнение оператором функциональных операций, что помогает за минимальные затраты подготавливать квалифицированных специалистов.
В кабине расположены рычаги, педали и щиток управления экскаватором, пульт-кресло, ящик для техдокументации и аптечки, вентилятор, солнцезащитный козырек, крючок для одежды, огнетушитель, а также предусмотрено место для установки термоса. м
Кабина звуко и теплоизолирована, имеет остекление, обеспечивающее обзор рабочей зоны. Переднее стекло кабины снабжено двумя стеклоочистителями.
Для поддержания комфортного температурного режима при низкой температуре окружающего воздуха кабина машиниста отапливается от системы охлаждения двигателя с помощью отопителя.
Экскаватор ЭО-5126 имеет систему автоматического контроля и сигнализации.
Предупредительная сигнализация осуществляется световым табло и сигнальными лампами, встроенными в кнопки. Срабатывание предупредительной сигнализации сопровождается звуковым сигналом, длительностью 6-10 с.
При кратковременном нажатии кнопки ТЕСТ проверяется исправность работы устройства, при этом на цифровом табло высвечивается опорное напряжение 10 В и загораются все сигнальные лампы. В случае неисправности одной или нескольких ламп их нужно заменить.
Вызов контролируемого параметра на цифровое табло осуществляется путем нажатия на соответствующую кнопку. Фиксированное (утопленное) положение кнопки показывает, какой параметр вызван на цифровое табло. Для вызова другого параметра на цифровое табло необходимо сначала отключить предыдущий параметр повторным нажатием кнопки. Блок имеет тест-контроль обрыва и короткого замыкания линий связи с датчиком давления масла, уровня топлива, температуры воды и температуры рабочей жидкости. При обрыве линии на цифровом табло высвечивается ОБ, при коротком замыкании — 3.
Сменное оборудование для экскаватора ЭО-5126
1. Грейфер Грейфер предназначен для подбора, переноса и погрузки железобетонных или каменных глыб, балок и подобных предметов массой до 1,5 тонны и до 4 тонн, что соответствует максимальному и минимальному вылету рабочего оборудования.
Грейфер устанавливается на экскаватор ЭО-5126 вместо ковша, с использованием штатных осей и крепежа, без доработки и гидравлики. Грейфер выполнен двухчелюстным, при этом нижняя челюсть трехзубая, а верхняя — двухзубая. Для обеспечения функционирования грейфера в составе экскаватора ЭО-5126 необходимо установить поддерживающую штангу и кронштейн, а для обеспечения безопасной работы — установить защитную решетку на кабину экскаватора.2. Гидромолот Гидромолот НМ-440 предназначен для рыхления мерзлого грунта, взламывания дорожных покрытий, разрушения бетонных и железобетонных конструкций, сооружений из кирпича, дробления скальных пород средней прочности и других аналогичных работ.
Важно Характеристики советского самосвала ЗИЛ-ММЗ-555 и его модификаций
Экскаватор ЭО-33211 с гидравлическим приводом
Экскаватор ЭО-33211 — землеройная машина, которая используется для разработки разных пород грунтов и оснащена ковшом. Техника выпускается АО «НПК «Уралвагонзавод». Применяется на стройках, горных выработках, в карьерах, при проведении дорожного строительства.
Описание модели экскаватора ЭО-33211
Данная полноповоротная машина является универсальной, одноковшовой спецтехникой, которая имеет пневмоколесный ход, жесткую подвеску для рабочего оборудования, индивидуальный гидравлический привод, предназначенный для всех механизмов. Подобными характеристиками обладает экскаватор ЭО-4321.
Экскаватор выпускается в следующих вариантах:
- Стандарт. Данная модель приспособлена для выполнения работ также при низких температурах, диапазон составляет ± 40 градусов;
- Тропический. Приспособлен к тропическому климату и диапазону температур -20 +50 градусов.
Особенности конструкции
В состав экскаватора входит шасси (пневмоколесное ходовое устройство), разнообразное рабочее оборудование, специальная поворотная платформа, гидравлическая система, электрическое оборудование.
Состоит из ходовой рамы, отвала, откидных опор, переднего, заднего мостов, коробки передач, механизма, управляющего поворотом колес, управления тормозами колес, агрегатов системы гидроуправления. Два гидромотора, которые установлены на фланце коробки переключения передач, приводят в движение пневмоколесное ходовое устройство спецтехники.
Поворотная платформа имеет силовую установку, топливный бак, привод поворота платформы, агрегаты пневмосистемы, гидробак, трубопроводы, противовес, клапанные устройствагидроуправления. Слева размещена кабина, в которой расположены все органы управления.
Экскаватор имеет гидравлическое управление приводом механического хода, рабочими органами. Рабочая жидкость, подаваемая в поршневые полости гидроцилиндра, приводит рабочие органы в движение. Электрическое оборудование, используемое на экскаваторе, представлено системами сигнализации, освещения, пуска дизельного двигателя, что обеспечивает возможность проведения работ круглые сутки. Спецтехника оснащена шестицилиндровым, четырехтактным дизельным двигателем ЯМЗ-236 М. Номинальная мощность мотора составляет 110 кВт. Частота вращения вала составляет 1700 об/мин.
Кабина оператора данной спецтехники выполнена с учетом всех современных требований, она обеспечивает довольно комфортные условия для оператора. Органы управления отличаются простотой исполнения, обеспечивают выполнение функциональных операций. Внутри кабины расположены педали, рычаги, щиток управления спецтехникой, предусмотрено удобное кресло, вентилятор, ящик для размещения аптечки, место для хранения одежды, питьевой воды, огнетушитель, козырек, защищающий от солнечных лучей.
У экскаватора ЭО-33211 технические характеристики следующие:
- эксплуатационная масса, в т – 18;
- вместимость ковша, в метрах куб – 0,85;
- глубина копания, в мм – 5800;
- высота выгрузки, в мм – 6500;
- радиус копания, в мм – 9200;
- скорость передвижения, в км – 25;
- частота, с которой вращается платформа, в об/мин – 12.
Проведение ремонта спецтехники
К ремонту данной техники приводят поломки, связанные с колоссальными нагрузками, напряжениями, которые возникают в процессе работы в стрелах, тросах, гидравлической системе, ковшах, узлах соединения. Иногда могут появляться неисправности в электрической и ходовой части машины. Также нельзя упускать и человеческий фактор, ведь к возникновению поломки могут привести некоторые неправильные действия оператора. В работе экскаватор может подавать материал на грохот при работе в карьере.
Если возникла ситуация, при которой ремонта не избежать, то самым правильным, лучшим решением, которое может принять владелец данной спецтехники, будет обращение в специальные технические центры. А благодаря тому, что спецтехника разработана на отечественном предприятии, найти комплектующие и запчасти на ЭО-33211 не составит большого труда. Чтобы избежать выхода техники из строя, свести возникновение подобных ситуаций к минимуму, следует вовремя проводить техническое обслуживание экскаватора.
kowsh.ru
ЭО-2621: технические характеристики
- Производительность машины – 40 кубометров в час.
- Радиус рытья: обратной лопатой – 5 м, прямой – 5 м.
- Возможная глубина копания – до 3 м.
- Объем ковша в стандартном варианте – 0,25 м. куб.
- Высота погрузки с использованием обратной лопаты – 2,2 м, вил, ковша или прямой лопаты – 3,3 м.
- Прилагаемое усилие при врезании в грунт: обратной лопатой – 26 кН, прямой – 25 кН.
- Среднее время рабочего цикла: прямой лопатой – 15 сек., обратной – 18.
- Грузоподъемность ЭО-2621 (при использовании крюка) – 500 кг.
- Подъем грузов на высоту до 3,8 м.
- При условии максимальной высоты подъема вылет стрелы составляет – 2,3 м.
- Давление в раздельных гидравлических системах: экскаватор – 10 МПа, бульдозер – 7,5 МПа.
- На экскаватор ЭО-2621 установлен дизельный силовой агрегат ДТ-65Н с мощностью 65 л/с.
- Скорость движения по плотному грунту – 19 км/ч.
- Ширина путевой колеи (по задним колесам) – 1550 мм.
- Дорожный просвет – 450 мм.
- Радиус поворота при условии нахождения навесного рабочего оборудования в положении для транспортировки (м) – 6,3.
- Габариты ЭО-2621 (м) – 6,48х2,2х3,8 (ДхШхВ)
- Вес машины – 6.1 т.
Несмотря на то, что пограничная категория по грунту для данного экскаватора является четвертой, успешная эксплуатация машины возможна и в более сложных условиях, но при этом необходимо предварительно разрыхлить рабочую поверхность.
В целом, анализируя приведенные выше данные, можно сделать вывод: конечно, ЭО-2621, характеристики которого нельзя назвать идеальными, не обладает экстраординарными способностями, но этого от него и не требуется. Экскаватор предназначен для выполнения ежедневной, обычной, рутинной работы. И он с этим прекрасно справляется.
Потребители оценивают машину как надежную и очень экономичную, отличающуюся простотой как в управлении, так и в ремонте, при этом сравнительно недорогую во всех отношениях.
Экскаватор ЭО-2621В-3 приспособлен для навешивания нескольких видов быстросменного оборудования, которым может производиться вскрытие асфальтовых покрытий, рытье узких траншей и другие работы.
Предназначение оборудования: Гидромолот — вскрытие асфальтовых и бетонных покрытий, рытье котлованов, узких траншей, каналов и т.п. Грейфер — погрузка в транспорт, погрузка-разгрузка сыпучих материалов, рытье котлованов, колодцев и т.п. Механизм грузозахватный — погрузка различных грузов и материалов в транспорт и т.п. Вилы грейферные — погрузка-разгрузка грузов в транспорт т.п. работы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| эксплуатационная масса, т. | 6,1 |
|---|---|
| мощность двигателя, кВт (л.с.) | 44 (60) |
| габариты в транспортном положении: | |
| длина мм, не более | 7000 |
| ширина мм, не более | 2500 |
| высота мм, не более | 3900 |
| наибольшая скорость, км/час | 20 |
| вместимость ковша, кв.м | 0,28 |
| глубина копания, м. | 4,15 |
| радиус копания, м. | 5,3 |
| высота выгрузки, м. | 3,2 |
| минимальная продолжительность рабочего цикла, с. | 16 |
Модификации экскаватора ЭО-2621В-3 Экскаватор ЭО-2621В-3 выпускается в нескольких модификациях. В настоящее время основную массу производимых заводом экскаваторов составляют машины на базе тракторов Минского и Липецкого тракторных заводов.
Экскаватор ЭО-2621В-3 на тракторе ЛТЗ
Экскаватор ЭО-2621В-3 на тракторе МТЗ
В некоторых видах работ необходимо применение экскаваторной и бульдозерной техники, но из-за довольно больших габаритов и массы, данные машины не могут эксплуатироваться в труднодоступных местах с различной почвенной структурой. Поэтому для проделывания таких работ и был разработан экскаватор-бульдозер ЭО-2621. Данная машина использует базу трактора Минского производства, а именно МТЗ-82.1 и трактора ЮТЗ-6АЛ. В результате этого получилась машина, наделенная специальным оборудованием, которая способно выполнять необходимые задачи сельского хозяйства, лесного и строительства в различных почвенно-климатических условиях. Экскаватор-бульдозер ЭО-2621 комплектуется дизельным двигателем марки Д-243, способным развить максимальную мощность в 80 лошадиных сил, но также существуют и версии с силовым агрегатом мощностью в 60 лошадиных сил. Первые выпущенные модели хорошо зарекомендовали себя, и было получено множество положительных отзывов о данной машине, благодаря ее высокой проходимости, ремонтопригодности, низкой стоимости, обслуживании и возможностями, которыми обладают более тяжелые машины. Сам же экскаватор-бульдозер ЭЛ-2621 является представителем второй размерной группы специальной техники.
Навигация по статье
Модификации
У данной машины имеется всего одна модифицированная версия, а именно это экскаватор ЭО-3323А. Эта модификация отличается от базовой версии своими техническими характеристиками, быть точнее, производительностью.
Вместо прежнего Д-240 производитель установил более производительный четырехцилиндровый двигатель марки Д-243. Этот агрегат известен практически всем, так как устанавливается на большую часть отечественной специальной техники, как в 1990-е года, так и в настоящее время. Двигатель способен развить номинальную мощность на выходе в 59.6 киловатт или же в 82 лошадиные силы. Максимальный крутящий момент данного мотора равняется 258 ньютонам на метр. Суммарный объем всех четырех цилиндров обладает значением в 4749 кубических миллилитров.
Максимальное давление, возникающее в ходе рабочего процесса, было увеличено до 25 мегапаскаль в предельной точке. Благодаря этому была также увеличена и грузоподъемность экскаватора.
Что касается внешнего вида, изменений проделано не было. Это же можно сказать и о трансмиссии и ходовой части. К рукоятке подходит все то, дополнительное навесное оборудование, что и для базовой машины.
Выпускалась данная модифицированная версия в период с 1988 года по 2001 год.

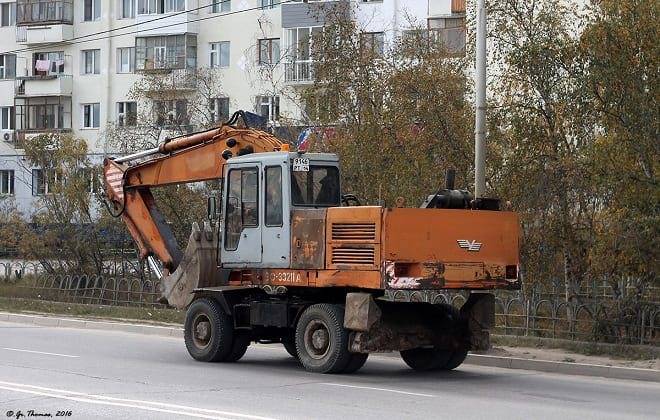

Колесный экскаватор
Общие технические данные экскаватора ЭО-33211
- Эксплуатационная масса 18 т
- Габаритные размеры в транспортном положении: длина 9,55 м
- ширина 2,5 м
- высота 3,68 м
Ширина при работе на откидных опорах 3,7 м
Максимальное давление в гидросистеме 32 МПа (320 кгс/см²)
Наибольшее усилие копания 175 кН (17,5 тс)
Вместимость ковша 0,85 м³; 1,05 м³
Максимальная частота вращения платформы 12 об/мин.
Скорость передвижения экскаватора:
- на 1-й передаче — 8 км/ч
на 2-й передаче — 25 км/ч
Допустимый при работе угол наклона: 0,09 рад (5°)
Преодолеваемый уклон твердого сухого пути: 0,35 рад (20°)
Основное рабочее оборудование
Обратная лопата
Обратная лопата предназначена для выполнения различных земляных работ при копании, в основном ниже уровня стоянки экскаватора, и состоит из моноблочной стрелы, рукояти, ковша, рычагов, тяги, гидроцилиндров, и трубопроводов.
- Номинальная вместимость ковша 0,85 м³
- Наибольшая глубина копания 5,8 м
- Наибольшая высота выгрузки 6,5 м
- Наибольший радиус копания на уровне стоянки 9,0 м
- Наибольший радиус копания 9,2 м
- Эксплуатационная масса экскаватора с рукоятью 2,25 м и ковшом номинальной вместимостью 0,85 м³ — 18000 кг
Бульдозер
- Бульдозер состоит из отвала, рычагов и гидроцилиндра
- Во время работы рычаги обеспечивают постоянный угол резания ножа бульдозера
Дополнительное рабочее оборудование ЭО-33211
Проблесковый фонарь
- Проблесковый фонарь предназначен для подачи специальных световых сигналов при движении экскаватора и установлен на крыше кабины.
- Включается фонарь выключателем на щитке управления.
Рыхлитель:
- Предназначен для послойного рыхления мерзлого грунта и вскрытия дорожного покрытия.
- Радиус обметания по коронке 800 мм
- Масса рыхлителя 203 кг
Двигатель
- Дизельный четырехтактный, шестицилиндровый V-образный ЯМЗ-236М2
- Мощность (номинальная) двигателя, 110 кВт (150 л.с.)
- Частота вращения выходного вала (при номинальной мощности) 1700 об/мин.
- Аксиально-поршневой регулируемый, самовсасывающий с регулятором мощности 313.3.107.507.403 (2 шт.)
- Аксиально-поршневой нерегулируемый 310.12.05 (1 шт.)
- Аксиально-поршневой нерегулируемый 310.12.06 (1 шт.)
Модификации
Базовой моделью считается ЭО-33211. Экскаватор стандартной комплектации оборудован ковшом и служит для землеройных работ. Вспомогательное оборудование на него не устанавливается. Встроенная обратная лопата роет фундаментные котлованы и колодцы. С помощью поворотного механизма трактор поворачивает платформу, ковшом захватывает грунт, погружает его на грузовой автомобиль с дальнейшим вывозом за пределы объекта.
Кабина изготовлена из металла, закрытого типа, звуко- и теплоизолирована, с широким остеклением. На переднем стекле имеется 2 стеклоочистителя. Внутри помещения находятся:
- рычаги управления и контрольные приборы;
- ящик для хранения технической документации и вещей;
- аптечка;
- огнетушитель.
Кресло с пультом содержит подушку и спинку с прикрепленными боковинами и колонками. В тракторе используются системы оповещения, вентиляции и отопления, которые обеспечивают отличный микроклимат в кабине машиниста.
К модификациям экскаватора «Уралвагонзавод» относят:
- Экскаватор ЭО-33211 А.
- Коммунальник ЭО-33211 К.
Модуль ЭО-33211 А разрабатывает не мерзлую почву I-IV категории, заранее разрыхленный замерзший и каменистый грунт, скальные породы, куски которых достигают не более 200 мм. В качестве дополнительных рабочих механизмов применяют:
- гидравлический молот;
- рыхлительное устройство.
Гидромолот прикрепляют на фланце коробки передач. С его помощью вскрывают твердые грунты, разрушают асфальт и бетон, уплотняют неровные и рыхлые поверхности, равняют их под застройку. Рыхлительное устройство используют для разбивания верхнего слоя земли и вскрытия дорожного покрова.
Трактор-коммунальник ЭО-33211 К служит для ремонтно-строительных и коммуникационных работ, оборудуется насосным и сварочным агрегатами. Гидравлический насос откачивает грунтовые воды из открытых котлованных сооружений, сварочная установка отрезает и устраняет дефекты и неисправности в трубах и конструкциях из металла методом сварки.
Аренда экскаватора ЭО-33211А — ООО «Регион 38»
| Общие данные ЭО-33211А | |
| Эксплуатационная масса, т | 18 |
| Габаритные размеры в транспортном положении, мм: | |
| — длина | 9500 |
| — ширина | 2500 |
| — высота | 3680 |
| Наибольшая глубина копания, м | 5,8 |
| Радиус копания, м | 9,2 |
| Радиус копания на уровне стоянки, м | 9,0 |
| Наибольшая высота выгрузки, м | 6,5 |
| Максимальная частота вращения платформы, об/мин | 12 |
| Продолжительность рабочего цикла, с | 20 |
| Наибольшее усилие копания, кН (тс) | 111 (11,1) |
| Вместимость ковша, м3 (номинальная) | 0,42; 0,85; 1,05 |
| Радиус вращения хвостовой части, м | 2,9 |
| Высота по кабине, м | 3,33 |
| Скорость передвижения, км/ч | |
| — I-я передача | 8 |
| — II-я передача | 25 |
| Допустимый при работе угол наклона, рад.(0) | 0,09(5) |
| Преодолеваемый угол твердого сухого пути, рад.(0) | 0,35(20) |
| Двигатель ЭО-33211А | |
| Тип | дизельный, 4-тактный, 6-цилиндровый, V-образный ЯМЗ-236М2 |
| Мощность номинальная, кВт (л.с.) | 110(150) |
| Частота вращения вала при номинальной мощности, об/мин | 1700 |
| Удельный расход топлива при номинальной мощности г/кВт*ч(г/л.с.*ч) | 220 (162) |
| Ходовое устройство ЭО-33211А | |
| Ширина при работе на откидных опорах, м | 3,7 |
| База продольная, м | 2,8 |
| Ширина, м | 2,5 |
| Колея, м | 1,9 |
| Клиренс, м | 0,34 |
| Расстояние от оси задних колес до оси вращения платформы, м | 1,1 |
| Высота «вывешивания», м | 0,1 |
| Максимальный радиус поворота колес, м | 9,2 |
| Допустимый при работе угол наклона | 5 |
| Ходовая часть ЭО-33211А | |
| Колеса | двухскатные, камерные |
| Масса, кг | 6500 |
| Шины, тип — камерные, радиальные, 10,00R20 (280R508) | 8 шт. |
| Давление в шинах, МПа (кгс/см2) | 0,79-0,84 (7,9-8,4) |
| Мосты | |
| Тип | задний — приводной, не управляемый; |
| передний — приводной, управляемый | |
| Допустимая нагрузка на ось, Н (кгс) | 110000 (11000) |
| Коробка передач | механическая, комбинированная двухступенчатая |
| Количество передач | 2 |
| Привод рулевого управления — гидравлический, насос — дозатор НДМ80 — У250-16 | |
| Тормоза | Барабанного типа с клиновым разжимным устройством |
| Привод тормоза | пневматический |
| Стояночный тормоз | постоянно замкнутого типа, обеспечивает торможение задних колес |
| Центральный коллектор | |
| Общее количество каналов | 13 |
| Количество воздушных каналов | 2 |
| Электрооборудование ЭО-33211А | |
| Напряжение, В | 24 |
| Аккумуляторная батарея 6СТ-190А, шт | 2 |
| Генератор Г-273В1 шт. | 1 |
| Стартер 25 3708-01, шт. | 1 |
| Гидравлическая система ЭО-33211А | |
| Максимальное давление, МПа (кгс/см2) | |
| — в системе рабочего оборудования | 28 (280) |
| — в системе привода хода | 28 (280) |
| — в системе привода поворота | 19 (190) |
| — в системе управления | 3 (30) |
| — в системе рулевого управления | 17 (170) |
| — в пневмосистеме | 0,65-0,8 (6,5-8,00) |
| Основные насосы ЭО-33211А | |
| Обозначение | 313.3.112.507.403 |
| Тип | аксиально-поршневой, регулируемый |
| Насос запитки гидроуправления | |
| Рабочий объем, см2 | 112 |
| Количество, шт. | 2 |
| Обозначение | 310.12.05 |
| Тип | аксиально-поршневой, нерегулируемый, правого вращения |
| Рабочий объем, см2 | 11,6 |
| Количество, шт. | 1 |
| Насос системы рулевого управления | |
| Обозначение | 310.12.06 |
| Тип | аксиально-поршневой, нерегулируемый, левого вращения |
| Рабочий объем, см2 | 11,6 |
| Количество, шт. | 1 |
| Насос закачки масла и топлива | |
| Обозначение | 12.132.0.000-1 |
| Тип | поршневой, одноцилиндровый, двойного действия |
| Количество, шт. | 1 |
| Гидромоторы ЭО-33211А | |
| Гидромотор поворота | |
| Обозначение | 310.3.112.00 |
| Тип | аксиально-поршневой, нерегулируемый, реверсивный |
| Рабочий объем, см2 | 112 |
| Количество, шт. | 1 |
| Гидромотор хода | |
| Обозначение | 303.3.112.241 |
| Тип | аксиально-поршневой, регулируемый |
| Рабочий объем, см2 | 112 |
| Количество, шт. | 2 |
| ГидроцилиндрыЭО-33211А | |
| Количество и параметры (диаметр поршня/диаметр штока, длина хода), мм | |
| — стрелы | 2 (125/85, 1250) |
| — рукояти | 1 (142/100, 1460) |
| — ковша | 1 (125/85, 1100) |
| — выдвижных опор | 2 (125/80, 430) |
| — рулевого управления | 1 (80/40, 125) |
| — отвала | 1 (125/80, 430) |
| Гидроаппараты ЭО-33211А | |
| Тип | золотниковый |
| Количество, шт. | 3 |
| Очистка рабочей жидкости ЭО-33211А | |
| Фильтроэлемент втраиваемого магистрального фильтра | |
| Реготмас | 6.250.180.400.24/27 |
| Основное рабочее оборудование ЭО-33211А | |
| Обратная лопата | Предназначена для выполнения различных земляных работ при копании, в основном ниже уровня стоянки экскаварота и состоит из моноблочной стрелы, рукояти, ковша, рычагов, тяги, гидроцилиндров и трубопроводов. |
region38.org
