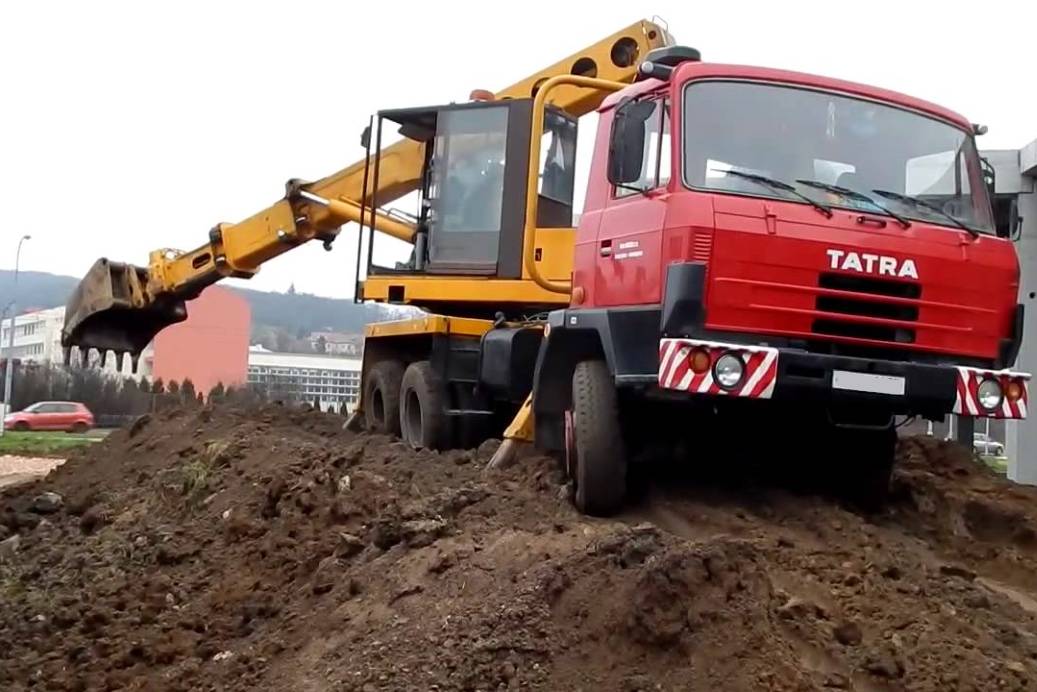

Экскаватор Татра УДС-114: планировщик, характеристика, обзор, описание

Экскаватор Татра применяется для создания откосов котлованов, разработки траншей, погрузки различных материалов в самосвалы, разрыхления грунта и кирковки автомобильных дорог. Самоходный экскаватор-планировщик используется в автодорожном строительстве, при ремонте и восстановлении дорог.

Описание экскаватора Татра

Экскаватор УДС представляет собой гидравлический механизм, установленный на шасси автомашины Татра 815. Он используется для разработки грунта, при выполнении ремонта на водопроводных, газопроводных и нефтепроводных трассах, на различных объектах городского, сельскохозяйственного и дорожно-транспортного строительства.

Такие планировщики используются на дорогах, которые рассчитаны на пропуск автотранспорта с осевой нагрузкой 90 кН. Для экскаватора Татра УДС-114 имеются специальные устройства и дополнительные инструменты, при помощи которых могут осуществляться землеройные работы малого и среднего объема:

  • разработка грунта;
  • выполнение котлованов под фундамент;
  • рытье канав;
  • добыча разрыхляемых пород.

При использовании полноприводного шасси планировщики применяют на строительных объектах. К машине можно присоединять различное навесное оборудование:

  • ковш;
  • грейфер;
  • буровая штанга;
  • гидромолот;
  • отвал бульдозера.

От обычных экскаваторов планировщики отличаются возможностью поворачивать ковш на 360º. Работа телескопического оборудования и узла управления определяет возможности машины.

Так как агрегат сочетает прямой ход с поворотом ковша, его можно использовать для создания насыпей, откосов, которые находятся ниже уровня расположения машины.

Благодаря поворотному ковшу создается возможность выравнивать стенки и дно траншеи, обкапывать трубу. Компактность машины позволяет выполнять работы под мостом или в тоннеле. При использовании грузового крюка и выдвижной стрелы можно применять агрегат в качестве крана.

Экскаватор-планировщик УДС-114 состоит из следующих частей:

  • базовое шасси;
  • универсальная поворотная платформа;
  • опорно-поворотное устройство;
  • телескопическое оборудование.

Обычно применяется автомобильное шасси Татра, но может быть использовано и специальное колесное или гусеничное. У планировщика на поворотной платформе расположена силовая установка, поворотные механизмы и гидроприводы, кабина водителя. Опорно-поворотный механизм дает возможность повернуть платформу в какую-либо сторону. Телескопическое оборудование представлено стрелой, ковшом и навесными элементами, а также механизмами, которые приводят их в действие.

Технические характеристики

Технические характеристики планировщика УДС-114 следующие:

  • Базовое шасси — Татра 815.
  • Транспортная скорость движения машины — 80 км/ч.
  • Двигатель платформы планировщика — John Deere 4045 HF 275. Расшифровка индекса 275 показывает уровень токсичности двигателя.
  • Гидравлическое управление — система Bosch Rexroth.
  • Объем экскаваторного ковша — 0,4-0,75 м³.
  • Производительность машины — 115 м³/ч.
  • Глубина копания котлована или траншеи — 6600 мм.
  • Величина грузоподъемности от 2600 до 7000 кг.

Зная технические характеристики экскаваторов УДС, можно подобрать механизм, который должен использоваться на том или ином строительном объекте.

specmahina.ru

УДС-114 на шасси TATRA особенности

Универсальная установка УДС-114 на базе автомобиля Татра представляет собой специальную конструкцию экскаваторного типа, которая с помощью сварной металлической рамы крепиться к несущему каркасу грузовой машины. При этом каркас автомобиля обязательно усиливается во всех основных местах, где наблюдается максимальная нагрузка. Чаще всего рама имеет поперечные распорки, которые ввариваются непосредственно в саму несущую раму. Благодаря распоркам, экскаватор не деформирует базу автомобиля вовремя своей работы. УДС-114 имеет поворотную телескопическую стрелу, которая приводиться в действие мощными гидроцилиндрами, расположенными под основным каркасом и внутри стрелы. Данная установка на базе автомобиля ТАТРА обладает большим потенциалом выполнения разного спектра работ, в частности технику можно использовать как экскаватор, так и кран-манипулятор. Особая конструкция стрелы позволяет экскаватору разрабатывать котлованы под 90 градусов, а также подрывать почву под уже установленными коммуникациями, облегчая работу технического персонала. Техника располагает гораздо большими возможностями, чем обычный строительный экскаватор.

Техническая составляющая

Грузовики Татра УДС-114 оборудуются двигателем увеличенной мощности, а также гидравлическими насосами с высокой производительностью. В своем модельном ряде ТАТРА 815 изначально занимал место грузовиков с повышенной проходимостью. Первые машины выпускались с полным приводом и 3-мя ведущими мостами, однако в последних версиях разработчиками было ограничено число ведущих мостов до 2-х. Установки УДС-114 чаще всего монтируются на автомобили городского типа, которые имеют шасси с гладкими шинами. Под капотом у грузовика 320-ти сильный дизельный, шестицилиндровый агрегат (в некоторых версиях были двигатели около 500 л. с.) с объемом 12.7 литров. Очень часто автомобили данной марки комплектовались «северным пакетом», в который входила система дополнительного обогрева двигателя, кабины и кузова. Версии с крановой установкой не имеют кузова, поэтому заранее лишены заднего подогрева. Машины отлично зарекомендовали себя в отечественных условиях эксплуатации, также как и колесные экскаваторы.

Рабочие характеристики

Грузовик Татра УДС-114 технические характеристики, которого до сих пор позволяют осуществлять множество сложных земляных работ, обладает хорошими показателями в плане эксплуатации в разных климатических условиях.

Технические характеристики ТАТРА с УДС 114:

  1. силовой агрегат – дизельный ДВС, объемом 12,7 л, мощностью 320 л. с;
  2. трансмиссия – механическая, 5-ти ступенчатая (в зависимости от комплектации);
  3. тип шасси – 2 ведущих моста, со спаренными задними колесами;
  4. усилие при копании – 85 Кн;
  5. глубина копания – 6,6 метров;
  6. высота разработки грунта – 7,7 метра;
  7. радиус разработки грунта – 10 метров;
  8. производительность – 108 м3/час;
  9. объем ковша – 0,63 куб. м;
  10. общий вес – 22 310 кг;
  11. объем баков – 400 литров (1+1).

При использовании установки в качестве крана-манипулятора грузоподъемность при минимальном вылете стрелы составляет 7 000 кг, при максимальном не более 2 600 кг.

Особенности эксплуатации

Уникальная техника Tatra UDS-114 применяется для разработки грунтов разных типов, в том числе и в условиях вечной мерзлоты. Установка вместе с автомобилем в процессе эксплуатации достаточно неприхотлива, однако периодически рекомендуется проверять основные рабочие узлы, в частности гидравлические опоры, гидроцилиндры стрелы, крепление поворотного круга, привод шасси, состояние двигателя и гидронасоса. Благодаря пневмоколесному ходу, экскаватор-планировщик имеет возможность оперативно транспортироваться на любой строительный участок.

Общие технические характеристики

Полноприводный планировщик экскаватор Татра УДС 114 весит 22 тонны 300 кг. Имеет такие параметры:

  •  копает на глубину 6 метров 60 см.;
  •  разрабатывает склоны до высоты 7 метров 70 см.;
  •  обрабатывает грунт вокруг себя диаметром до 10 метров;
  •  сила при вкапывании – 85 Кн.;
  •  имеет два ведущие моста, задние колёса – спаренные;
  •  может вырабатывать грунт 108 м3/ч.;
  •  в двух топливных баках помещается 400 кг. солярки.

Когда работает в качестве крана при вылете стрелы на максимум — поднимает предельный вес 2 600 кг. При вылете стрелы на минимум поднимает 7 тонн.

Навесное оборудование на экскаватор имеет множество функций, и поэтому оно разнообразно. Это всевозможные ножи, ковши (с зубьями и без зубьев), клещи, захваты, грейферы, асфальтовые нарезчики, стрелы разного сечения, гидравлические молоты и косилки. Расход солярки во время работы башни (крана, экскаватора и т.д.) – 10 литров в час.

Характеристики двигателя

Платформа экскаватора имеет мотор John Deere 4045 HF 275, его параметры:

  •  4 цилиндра;
  •  вмещает 4,5 литра солярки;
  •  вращается 2000 об./мин.;
  •  имеет напряжение 24 В.;

Рассматриваемый дизель платформы функционирует отдельно от машины, на которую он установлен.

Рабочие характеристики

Грузовик Татра УДС-114 технические характеристики, которого до сих пор позволяют осуществлять множество сложных земляных работ, обладает хорошими показателями в плане эксплуатации в разных климатических условиях.

Технические характеристики ТАТРА с УДС 114:

  1. силовой агрегат – дизельный ДВС, объемом 12,7 л, мощностью 320 л. с;
  2. трансмиссия – механическая, 5-ти ступенчатая (в зависимости от комплектации);
  3. тип шасси – 2 ведущих моста, со спаренными задними колесами;
  4. усилие при копании – 85 Кн;
  5. глубина копания – 6,6 метров;
  6. высота разработки грунта – 7,7 метра;
  7. радиус разработки грунта – 10 метров;
  8. производительность – 108 м3/час;
  9. объем ковша – 0,63 куб. м;
  10. общий вес – 22 310 кг;
  11. объем баков – 400 литров (1+1).

При использовании установки в качестве крана-манипулятора грузоподъемность при минимальном вылете стрелы составляет 7 000 кг, при максимальном не более 2 600 кг.

TATRA UDS 114 – удача советского строителя

Кому принадлежала инициатива поставок из Чехии необычных экскаваторов ZTS UDS-114, оборудованных телескопической стрелой – сейчас назвать сложно. Но появление данной техники на советских строительных площадках не могло остаться незамеченным. Наличие ротатора на телескопической стреле позволяло выполнять рабочие операции «прямой» и «обратной» лопатой. Одна только возможность копать и планировать на оборудовании подобного уровня казалась небывалой удачей. А вдобавок к этому, автомобильный экскаватор, имеющий на днище ковша крюк, становился в одночасье краном. Телескопические выносные опоры обеспечивали оптимальную устойчивость. Причём управление ими осуществлялось непосредственно из кабины оператора. Шасси ставило рекорды маневренности без потери качества проходимости на высоких, до 90 км/час, скоростях. За короткое время UDS-114 становится для советских строителей настоящей «золотой ручкой» — спецтехникой, с которой не желали разлучаться.

В начале 2000-х годов производство автоэкскаваторов фактически исчезло. В одночасье стало как-то не до них. Эстафету попытались принять на Мотовилихинских заводах, в Твери, в Коханово. Но низкий уровень ликвидности, который пришёлся на первое десятилетие нынешнего века стал первым признаком общего кризиса для производителей спецтехники.

Экскаватор Татра УДС-114: планировщик, характеристика, обзор, описание

Экскаватор Татра применяется для создания откосов котлованов, разработки траншей, погрузки различных материалов в самосвалы, разрыхления грунта и кирковки автомобильных дорог. Самоходный экскаватор-планировщик используется в автодорожном строительстве, при ремонте и восстановлении дорог.

Описание экскаватора Татра

Экскаватор УДС представляет собой гидравлический механизм, установленный на шасси автомашины Татра 815. Он используется для разработки грунта, при выполнении ремонта на водопроводных, газопроводных и нефтепроводных трассах, на различных объектах городского, сельскохозяйственного и дорожно-транспортного строительства.

Такие планировщики используются на дорогах, которые рассчитаны на пропуск автотранспорта с осевой нагрузкой 90 кН. Для экскаватора Татра УДС-114 имеются специальные устройства и дополнительные инструменты, при помощи которых могут осуществляться землеройные работы малого и среднего объема:

  • разработка грунта;
  • выполнение котлованов под фундамент;
  • рытье канав;
  • добыча разрыхляемых пород.

При использовании полноприводного шасси планировщики применяют на строительных объектах. К машине можно присоединять различное навесное оборудование:

  • ковш;
  • грейфер;
  • буровая штанга;
  • гидромолот;
  • отвал бульдозера.

От обычных экскаваторов планировщики отличаются возможностью поворачивать ковш на 360º. Работа телескопического оборудования и узла управления определяет возможности машины.

Так как агрегат сочетает прямой ход с поворотом ковша, его можно использовать для создания насыпей, откосов, которые находятся ниже уровня расположения машины.

Благодаря поворотному ковшу создается возможность выравнивать стенки и дно траншеи, обкапывать трубу. Компактность машины позволяет выполнять работы под мостом или в тоннеле. При использовании грузового крюка и выдвижной стрелы можно применять агрегат в качестве крана.

Экскаватор-планировщик УДС-114 состоит из следующих частей:

  • базовое шасси;
  • универсальная поворотная платформа;
  • опорно-поворотное устройство;
  • телескопическое оборудование.

Обычно применяется автомобильное шасси Татра, но может быть использовано и специальное колесное или гусеничное. У планировщика на поворотной платформе расположена силовая установка, поворотные механизмы и гидроприводы, кабина водителя. Опорно-поворотный механизм дает возможность повернуть платформу в какую-либо сторону. Телескопическое оборудование представлено стрелой, ковшом и навесными элементами, а также механизмами, которые приводят их в действие.

Технические характеристики

Технические характеристики планировщика УДС-114 следующие:

  • Базовое шасси — Татра 815.
  • Транспортная скорость движения машины — 80 км/ч.
  • Двигатель платформы планировщика — John Deere 4045 HF 275. Расшифровка индекса 275 показывает уровень токсичности двигателя.
  • Гидравлическое управление — система Bosch Rexroth.
  • Объем экскаваторного ковша — 0,4-0,75 м³.
  • Производительность машины — 115 м³/ч.
  • Глубина копания котлована или траншеи — 6600 мм.
  • Величина грузоподъемности от 2600 до 7000 кг.

Зная технические характеристики экскаваторов УДС, можно подобрать механизм, который должен использоваться на том или ином строительном объекте.

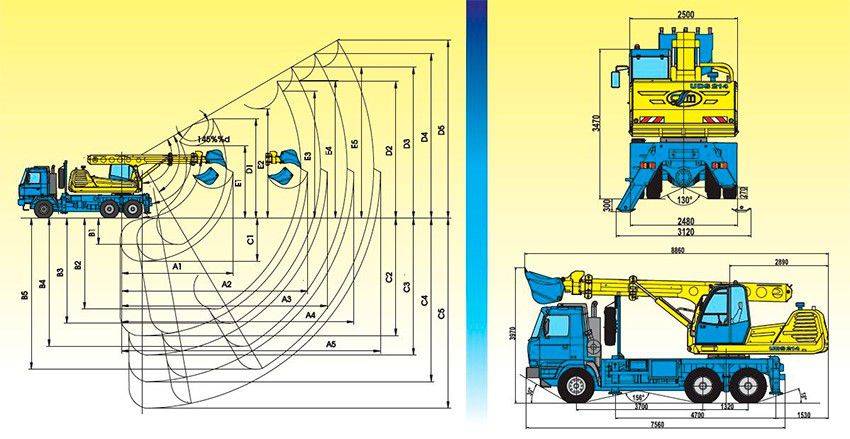

Технические характеристики UDS-114 на шасси TATRA T 815-221R21 6×6.2 Euro-5

UDS-114 — полностью гидравлическая универсальная отделочная машина, основанная на шасси TATRA 815-2. Предназначена для всех отделочных земляных работ. Основной лопатой размером 0,6 м3 можно раздроблять и добывать грунт классов II, III, IV, а также грунты V категории с объемным весом до 1800 кг/м3 с помощью дополнительного устройства. Экскаватор имеет возможность рыть горизонтальные стены, так как угол наклона плеча составляет 90 градусов. Двигатель — тип: ZETOR 8701, шестицилиндровый рядной, с самовоспламенением, с водяным . Мощность 82,4 кВт при 2200 об./мин. Альтернатор — 28В/24А. Пускатель 24В/2,9 кВт. Топливный бак 300 л. Выключаемая фрикционная однопластинчатая муфта — привод гидравлических насосов рабочей установки. ГИДРАВЛИЧЕСКАЯ СИСТЕМА Рабочая установка работает под давлением 16 МПа, 1 нерегуляционный насос, 2 регуляционные насоса, 2 гидравлические двигателя вращания орудия, 1 гидравлический двигатель кращания верха, 2 распределительных устройства, само-стаятельные предохранительные клапаны, масляный радиатор, прямолинейные гидродвигатели двойного действия, бак гидравлического масла с фильтрами обемом 500 л. УПРАВЛЕНИЕ Двумя пространственно колебательными рычагами и системой четырех педалей. РАБОЧИЕ ПАРАМЕТРЫ Грузоподемность на строчном зажиме при засунутом/высунутом телескопе 5500/2400 кг. Давление на строчном зажиме при засунутом/высунутом телескопе 48/33 кН. Собственный весь машины 21800 кг. Нагрузка передней/задней оси 6100/15700 кг. Допустимый угол наклона рабочего положения 5 градусов. Максимальное потребление топлива двигателя ZETOR 8701 — 265г/кВт/час. Среднее потребление двигателя TATRA Т ЗА-029-30 40 л/100 км. ШАССИ TATRA 815-2 с двигателем Т ЗА-029-30 мощностью 170 кВт при 2200 об/мин. Ходовая скорость 70 км/ час, поднимасмость 50 %, возможность бродения до 0,4 м, топливный бак 200 л. Устойчивость шасси обеспечивается при помощи четырех стабильных гидравлических строек управляемых из кабины шасси. Гидравлический бак устойчивости — 50 литров. РАБОЧЕЕ УСТРОЙСТВО Является полностью гидравлическим и приводит 5 основных движений: • непрерывыстое вращение верха • высовывание и засовывание телескопического плеча • подьем и спуск плеча • приваливание и вываливание орудия • непрерывистые вращения орудия вокруг продольной оси плеча Плечо оснащенное срочным зажимом рабочих орудий оригинальной конструкции. Замен рабочего орудия длится 5 — 8 мин. ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА Стребитель — ширина 3 м. Лопата с разрывным ножом. Лопата для разрыва мостовой. Дренажная лопата 0,15 м3 — ширина 0,5 м. Дренажная лопата 0,25 м3 — ширина 0,65 м. Лопата 0,4 м3 — ширина 2,5 м. Профильная лопата 0,6 м3 — ширина дна Щипцы для больших камней диаметра 0,8 м. Удлинительное плечо 1,5 м и 3 м. Разрывной нож — вес 240 кг.

Дополнительное навесное оборудование Ковш грейферный, емкость 0.5 м3 Ковш с ножом для рыхления, емкость 0.5 м3 Беззубной ковш, емкость 0.5 м3 Лемех, ширина 3 м Дренажный ковш, ширина 0.4 м, 0.5 м, 0.68м) Профильный ковш для рытья траншей, ширина дна 0.35 м; 0.5 м) Ковш для бурака с решетчатым дном для загрузки продуктов, емкость 1.5 м3 Рыхтовочный ковш, ширина 2.5 м / 0.4 м3 Ковш для выравнивания мостовой, ширина 0.9 м / 0.63 м3 Клещи для каменных глыб, макс. вес 1250 кг Нарезчик асфальта, макс. глубина нареза 190 мм Удлинительные стрелы, длина 1.5 м; 3.0 м; 4.5 м Нож для рыхления Грейфер двухчелюстный Гидравлическая косилка Придаточная гидравлика для придаточных механизмов Гидравлический молот Вибро-платформа

УДС-114 на шасси TATRA особенности

Универсальная установка УДС-114 на базе автомобиля Татра представляет собой специальную конструкцию экскаваторного типа, которая с помощью сварной металлической рамы крепиться к несущему каркасу грузовой машины. При этом каркас автомобиля обязательно усиливается во всех основных местах, где наблюдается максимальная нагрузка. Чаще всего рама имеет поперечные распорки, которые ввариваются непосредственно в саму несущую раму. Благодаря распоркам, экскаватор не деформирует базу автомобиля вовремя своей работы. УДС-114 имеет поворотную телескопическую стрелу, которая приводиться в действие мощными гидроцилиндрами, расположенными под основным каркасом и внутри стрелы. Данная установка на базе автомобиля ТАТРА обладает большим потенциалом выполнения разного спектра работ, в частности технику можно использовать как экскаватор, так и кран-манипулятор. Особая конструкция стрелы позволяет экскаватору разрабатывать котлованы под 90 градусов, а также подрывать почву под уже установленными коммуникациями, облегчая работу технического персонала. Техника располагает гораздо большими возможностями, чем обычный строительный экскаватор.

Техническая составляющая

Грузовики Татра УДС-114 оборудуются двигателем увеличенной мощности, а также гидравлическими насосами с высокой производительностью. В своем модельном ряде ТАТРА 815 изначально занимал место грузовиков с повышенной проходимостью. Первые машины выпускались с полным приводом и 3-мя ведущими мостами, однако в последних версиях разработчиками было ограничено число ведущих мостов до 2-х. Установки УДС-114 чаще всего монтируются на автомобили городского типа, которые имеют шасси с гладкими шинами. Под капотом у грузовика 320-ти сильный дизельный, шестицилиндровый агрегат (в некоторых версиях были двигатели около 500 л. с.) с объемом 12.7 литров. Очень часто автомобили данной марки комплектовались «северным пакетом», в который входила система дополнительного обогрева двигателя, кабины и кузова. Версии с крановой установкой не имеют кузова, поэтому заранее лишены заднего подогрева. Машины отлично зарекомендовали себя в отечественных условиях эксплуатации, также как и колесные экскаваторы.

Рабочие характеристики

Грузовик Татра УДС-114 технические характеристики, которого до сих пор позволяют осуществлять множество сложных земляных работ, обладает хорошими показателями в плане эксплуатации в разных климатических условиях.

Технические характеристики ТАТРА с УДС 114:

  1. силовой агрегат – дизельный ДВС, объемом 12,7 л, мощностью 320 л. с;
  2. трансмиссия – механическая, 5-ти ступенчатая (в зависимости от комплектации);
  3. тип шасси – 2 ведущих моста, со спаренными задними колесами;
  4. усилие при копании – 85 Кн;
  5. глубина копания – 6,6 метров;
  6. высота разработки грунта – 7,7 метра;
  7. радиус разработки грунта – 10 метров;
  8. производительность – 108 м3/час;
  9. объем ковша – 0,63 куб. м;
  10. общий вес – 22 310 кг;
  11. объем баков – 400 литров (1+1).

При использовании установки в качестве крана-манипулятора грузоподъемность при минимальном вылете стрелы составляет 7 000 кг, при максимальном не более 2 600 кг.

Особенности эксплуатации

Уникальная техника Tatra UDS-114 применяется для разработки грунтов разных типов, в том числе и в условиях вечной мерзлоты. Установка вместе с автомобилем в процессе эксплуатации достаточно неприхотлива, однако периодически рекомендуется проверять основные рабочие узлы, в частности гидравлические опоры, гидроцилиндры стрелы, крепление поворотного круга, привод шасси, состояние двигателя и гидронасоса. Благодаря пневмоколесному ходу, экскаватор-планировщик имеет возможность оперативно транспортироваться на любой строительный участок.

Эксплуатация экскаваторов планировщиков

Области применения экскаватора-планировщика:

  • дорожное строительство. Используется для сооружения откосов, насыпей, кюветов. Является альтернативой автогрейдеру и другой спецтехнике, в некоторых случаях, не справляющихся с поставленными задачами, позволяя планировать разные по высоте откосы, в том числе довольно высокие (до 12 м).
  • выполнение землеройных работ под мостами. В отличие от любых других машин экскаваторы-планировщики имеют возможность работы в самых труднодоступных местах.
  • аварийно-ремонтные работы подземных и наземных коммуникаций. Пользуется большой популярностью у нефтяных и газовых компаний, позволяя выполнять сложные в техническом плане операции по устранению неполадок на трубопроводах и объектах нефтедобычи. Повсеместно используется в обслуживании инфраструктуры нефтеперерабатывающих предприятий и при обустройстве нефтегазовых месторождений.

  • перемещение материала через стенные проемы при низких перекрытиях.
  • работы по засыпке и зачистке фундаментов, траншей и котлованов.
  • работы по разравниванию грунта под полы, фундаменты и подпольные каналы.
  • погрузо-разгрузочные работы, в том числе и работа на открытых железнодорожных платформах.
  • сфера ЖКХ.

Экскаватор-планировщик является незаменимой техникой для многих предприятий городского хозяйства и строительных фирм, поскольку способен выполнить весь комплекс работ на системах водо- и теплоснабжения. Многофункциональность техники обеспечивает сменное оборудование, процесс установки которого не занимает много времени. Телескопическая стрела предоставляет возможность работы в стесненных условиях городской застройки, справиться с которой другой техники будет не под силу. Экскаватор-планировщик способен выполнять работу, аналогично автокрану.

К большому достоинству подобной техники можно отнести возможность её самостоятельного передвижения по автомобильным дорогам, благодаря наличию шасси. Эти машины относятся к классу пневмоколесных экскаваторов и при необходимости способны преодолевать сотни километров, перемещаясь по объектам страны.

Описание экскаватора Татра УДС-114

Татра УДС-114 представляет собой экскаватор-планироващик последнего поколения, разработанный известной чешской компанией и позволяющий решать широкий спектр задач, начиная с проведения землеройных работ и заканчивая строительством нефтепроводов.

Татра УДС-114 несет в себе самые смелые и передовые инженерные идеи, начало которым было положено великим художником и изобретателем Леонардо да Винчи. Именно он в далеком шестнадцатом веке сделал чертеж первой землеройной машины.

Экскаватор Татра УДС-114: путь длиной в сотни лет

Позже идея гениального итальянца была пересмотрена, доработана и воплощена в жизнь инженерами из Франции и Америки. Так на свет появилась одноковшовая машина, которая стала образом и примером для постройки современных экскаваторов. Однако вначале машиностроению предстояло пройти долгий и тернистый путь.

Чешский инженер Игнац Шустала, родившийся в первой половине девятнадцатого века, быстро осознал перспективность отрасли грузопассажирских перевозок.

В 1850 году он основывает компанию «Schustala & Company», которой было суждено занять лидирующие позиции в области разработки многоцелевых автомобилей 21 века. Но пока «Schustala & Company» выпускала брички и коляски.

Через 30 лет после основания, чешская компания уже занимается строительством железнодорожных вагонов, а в 1897 году из стен ее завода выходит первый в Европе легковой автомобиль. Позже Татра занимает еще одну нишу автомобилестроения – нишу большегрузных транспортных средств.

Из года в год чешская компания демонстрирует миру все новые инженерные достижения, техника марки «Татра» становится востребованной в Европе и далеко за ее пределами.

Особенности экскаваторов

Сегодня экскаваторы выпускаются в широком спектре модификаций. Они различаются между собой грузоподъемностью, длиной стрелы, типом ходовой части и прочими особенностями.

Наиболее универсальными являются экскаваторы на колесном ходу. Такие машины имеют неплохую мобильность и способны выполнять большие объемы работ. Единственный их недостаток – ограничение по размеру, и, как результат, более скромные технические характеристики.

Вместе с тем, история инженерии показала: при успешном комбинировании идей, любой недостаток может быть нейтрализован, и Татра УДС-114 – яркий тому пример.

Татра УДС-114 – не просто экскаватор

Уникальная особенность экскаватора-планироващика Татра УДС-114 заключается в том, что его гидравлический ковш смонтирован на базе грузовика Татра Т815.

Татра Т815 – чрезвычайно надежная машина с большой проходимостью, солидной скоростью и неприхотливостью в обслуживании. Идея установки на шасси Татра Т815 гидравлической ковшевой системы стала настоящей находкой для чешских инженеров.

Так на свет родился экскаватор, который сохранил ходовые достоинства грузовика и пополнился высокоэффективной ковшовой системой. Экскаватор-планироващик Татра УДС-114 прост в эксплуатации, мобилен, и пригоден для работы в самых различных условиях.

Производители

В сравнении с универсальными экскаваторами, данный вид землеройной техники используется для специфических операций и распространен намного меньше. Многие известные фирмы-производители не выпускают такие машины. Тем не менее, ряд компаний занимается выпуском именно этих механизмов. Среди наиболее известных брендов как зарубежные фирмы, так и отечественные компании.

Словацкий завод Cestne’ A Stavebne’ Mechanizmy

Существующая уже более 20 лет словацкая компания „CESTN? A STAVEBN? MECHANIZMY“ предлагает такие модели экскаваторов-планировщиков:

МодельUDS 114UDS 214

UDS 232

UDS 211
Базовое шассиTATRA T815Колесное, самоходноеГусеничное
Транспортная скорость движения, км/ч8020
Двигатель платформыJohn Deere 4045 HF 275
Гидравлическая системаBosch Rexroth
Объем ковша, м30.4 – 0.75
Производительность, м3/час115
Глубина копания, мм6600
Грузоподъемность, кг2600/7000

ЭКскаватор-планировщик UDS 114

Модель УДС 114 уже не выпускается, на смену ей пришла UDS 214. Главное отличие 114 от 214 — возможность управления опорами, управляемыми колесами шасси и перемещением по рабочему участку со скоростью до 1.5 км/ч прямо из кабины надстройки, не включая основной двигатель. По желанию в качестве шасси могут использоваться КамАЗ, MAN, Renault и другие.

Шасси моделей UDS 232 и UDS 211 изготавливаются сторонними фирмами.

«Святовит»

Основанная в 1997 году белорусская компания «Святовит» до 2010 года выпускала 3 линейки экскаваторов: «Святовит», «Антей», «Гидра». В настоящее время последние 2 наименования не используются.

Модель

EW-25-M1

EC-22-K2
Базовое шассиVOLVO FM, КАМАЗ 65111-42/65111-46, КАМАЗ 43118-42/43118-46, МАЗ 6317Х5, МАЗ 6312, УРАЛ 4320-60/4320-78Гусеничное
Транспортная скорость движения, км/ч60
Двигатель платформыД-245
Объем ковша, м30.5 – 0.8
Глубина копания, мм5450

Модель EW-25-M1 выпускается в трех комплектациях, различающихся производителем устанавливаемой гидравлической аппаратуры:

  • S — используется гидравлика производства «Пневмостроймашина».
  • R — гидравлика Bosch Rexroth (Германия).
  • L – гидравлика Linde (Германия).

Святовит EC-22-K2

Модель EC-22-K2 выпускается в комплектациях R и L. Ширина гусеничной ленты — 600 или 900 мм. На все машины устанавливаются комфортабельные кабины, регулируемое сиденье оператора оборудовано подогревом, управление экскаватором осуществляется при помощи джойстиков.

«Мотовилиха»

Выпуском данного вида машин компания «Мотовилиха» занялась в 1997 году. Сейчас под этим именем выпускается несколько моделей, построенных на разных шасси.

Основные характеристики сведены в таблицу.

Модель

ЭО-43212

ЭО-43213ЭО-43214ЕТ-4322МЗ-159
Базовое шассиКамАЗ-53228Урал-4320КамАЗ 43118 ТТМ 6901
Транспортная скорость движения, км/ч    75 25
Двигатель платформы    Д-243 ЯМЗ-238Б
Объем ковша, м3   0.50.63-0.750.5
Производительность, м3/час   92108
Глубина копания, мм   580069003700

Модели ЭО выделяются способом поворота ковша. Благодаря оригинальной конструкции стрелы, поворотный механизм находится не возле ковша, а в основании стрелы, поворачивая ее вместе с прикрепленным к ней навесным узлом.

Модель ЕТ-4322

В модели МЗ-159 используется гусеничное снегоболотоходное шасси, позволяющее, благодаря низкому (0.2 кг/см2) давлению на грунт и способности плавать, применять этот экскаватор в самых сложных условиях.

Gradall

Американская компания Gradall предлагает большой выбор экскаваторов-планировщиков. Используемые колесные шасси позволяют двигаться по дорогам со скоростью до 88 км/ч. Применяются также гусеничные, специализированные шасси, например, для передвижения по железнодорожным путям.

GRADALL XL 4100 II

Особенностью машин этого бренда является оригинальная стрела треугольного сечения, поворачивающаяся вместе с ковшом. Еще одной оригинальной разработкой является система блокировки передней оси, позволяющая отказаться от использования опор при работе.

ТВЭКС

Тверская компания «ТВЭКС» выпускает модель ТЭП-18 на шасси КамАЗ-65111. При необходимости экскаватор может быть установлен на шасси на базе МАЗ, «Урал», Татра. Глубина копания составляет 6.6 м, установлен ковш объемом 0.63 м3. По желанию заказчика, машина может быть выполнена для работы в условиях низких или высоких температур.

ТЕР-18

На видео можно посмотреть принцип работы экскаваторов-планировщиков:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
