Эвакуаторы со сдвижной платформой грузоподъемностью до 6 тонн.
Увеличение грузоподъемности автоэвакуаторов от «СпецТехКомплект».
Введение на рынок новых, более мощных эвакуаторов вызвано запросами потребителей, связанными, в свою очередь, с ростом автомобильного парка, увеличением в нем составляющей тяжелых и дорогих машин.
Легкие эвакуаторы, предназначенные для легковых автомобилей и небольших паркетников, не в состоянии перевезти, например, «Hummer» или дорогой минивэн. А еще есть инкассаторские автомобили, легкая строительная техника, развивающийся парк микроавтобусов. Необходимо пропорциональное увеличение погрузочных габаритов платформы, грузоподъемности шасси, и нагруженности гидросистемы.
Для удовлетворения возникшего спроса, предлагает купить эвакуатор со сдвижной платформой грузоподъемностью 6 тонн. Возможно исполнение с чистой погрузочной длиной 6000 или 6300 мм, в зависимости от базового межосевого расстояния.
Гидросистема комплектуется импортными компонентами и проходит обязательное тестирование перед поступлением на сборочный стапель. Окраска производится в три слоя, с применением самых современных эмалей. Конструктивная грузоподъемность платформы составляет 6 тонн. Фактическая грузоподъемность определяется характеристиками шасси.
Переоборудование в эвакуатор: особенности, этапы, оформление
Если сделать эвакуаторную платформу, можно расширить интересы компании на рынке грузоперевозок или возможность освоить новое направление бизнеса. Такая спецтехника не теряет актуальности в любые времена, используется для эвакуации неправильно припаркованных автомобилей, включая транспортные средства, пострадавшие в результате ДТП. Эвакуатор не только забирает авто, но и обеспечивает безопасную перевозку.
Это касается грузоподъёмности, типа эвакуаторной платформы, способа погрузки и выгрузки авто. С учётом этих особенностей, изготовление эвакуаторных платформ лучше доверять профессионалам.
Особенности конструкции и назначения
Конструкция эвакуатора частичной погрузки позволяет использовать приспособление в разных ситуациях. Эти аппараты вывозят машины, которые застряли в песке, снегу, болоте или провалились под лед. Агрегат оснащен мощной гидросистемой, которая позволяет поднимать и перевозить любые модели автомобилей, в т. ч. и имеющие большие размеры. Такое устройство — это вид эвакуационной техники, перемещающей автомашину, которая при этом сохраняет неполный контакт колесной базы с поверхностью дороги.
Автомобиль закрепляют так, что задняя колесная ось остается на дороге, а передняя прикрепляется к раме или мосту данного приспособления. Если у автомобиля заблокированы колеса, то следует применять устройство с полной погрузкой автомашины, которую устанавливают с помощью крана.
В больших городах и населенных пунктах автоэвакуаторы применяют в труднодоступных местах, например, это подземный гараж, парковка, двор, узкая улица. В данных условиях спецтехника с ломаной платформой может не проехать из-за недостатка места. В таких сложных условиях вывести неисправный автомобиль может эвакуатор с частичной погрузкой.
Такой вид спецтехники распространен в дорожных службах.
Тяжелые модификации подобной техники могут эвакуировать автобусы, небольшие грузовики и прицепы. При вывозе автомобиля, который поставлен на ручной тормоз, на колеса помещают насадки, монтируемые на задний мост. Эти детали позволят транспортировать машину без риска повреждения колес. Такой эвакуатор, в отличие от стандартного, имеет меньшую длину базы. Это увеличивает маневренность и эффективность в условиях небольшой улицы или двора.
Принцип работы эвакуатора состоит в поднятии на платформу одной из осей автомобиля и надежном закреплении ее специальными приспособлениями. Незакрепленные колеса будут ехать по дороге как при простом движении машины. В комплект устройства входят: лебедка, переходники, захваты. Чертежи узлов и схема функционирования устройства тщательно разрабатываются конструкторами и производителями.
Главным узлом системы эвакуатора является стальной гусь, который обеспечивает крепление заднего моста или передней балки. Безопасность движения автомобиля обеспечивают поворотные ролики, которые имеют возможность менять направления троса.
Применение
На данный момент наиболее распространённым типом, можно считать эвакуатор с подъёмником, имеющий металлическую прямую платформу и оснащённый КМУ. Длина стрелы данной установки позволяет выполнять эвакуацию транспортных средств на расстоянии до 5 м. Подобные, обладают высокой дорожной устойчивостью и с большой долей вероятности обеспечивают сохранность перевозимого транспорта, масса которого достигает 3500 кг.
| Разновидности | Устройство | Применение |
| Эвакуаторный погрузчик с прямой платформой | Работает по достаточно простому принципу. В качестве подъёмного механизма выступает КМУ с полноповоротным ротатором, обеспечивающим установке вращение вокруг вертикальной оси, и траверсой — устройством, обеспечивающим поднятому автомобилю постоянное горизонтальное положение. Машина аккуратно устанавливается на платформе и закрепляется специальными фиксаторами, обеспечивающими безопасность перевозки транспортного средства. | Подобные автоэвакуаторы применяются в процессе перевозки легковых автомобилей соответствующих размеров и массы. |
| Другим вариантом является использование эвакуаторов с ломаной платформой. | Конструкция, имеющая перегиб и оснащенная аппарелями, то есть выдвижными рельсами, используемыми для погрузки эвакуируемого транспорта, а также электрической или гидравлической КМУ. Ломаная – представляет собой каркасную конструкцию, имеющую два перегиба и стальной рифленый настил. Задняя часть оснащается выдвижными трапами. | Особенности конструкции и комплектации позволяют использовать автоэвакуаторы, имеющие ломаную базу, для вывоза автомобилей даже в сложных условиях, таких как неисправность ходовой части или рулевого управления, и даже серьёзные повреждения, полученные в ДТП. |
Методы и способы эвакуации автомобилей
Выделяют следующие основные способы эвакуации:
Буксировка.
Один из самых простых и доступных способов. Может выполнять перемещение транспортного средства с помощью гибкой или жёсткой сцепки.
Буксировка методом гибкой сцепки требует наличия исправной тормозной системы и рулевого управления. Обязательно за рулём должен находиться опытный водитель.
Жёсткая сцепка применяется для надёжной фиксации техники и движения в одном направлении с эвакуатором. Применяется в случае неисправной тормозной системы или элементов управления машины. Не требует наличия водителя за рулем.
- Доступная цена.
- Удобный способ перемещения.
- Подходит для легковых и грузовых автомобилей.
- Нет ограничений в грузоподъёмности.
- Требует наличия опыта и высокого водительского мастерства.
- Проблематично выполнять буксировку в крупных населённых пунктах.
- Существует риск повреждения автомобиля.
- Невозможно транспортировать машины с АКПП, а также мотоциклы.
- Ограниченная скорость передвижения до 60 км/час.
Метод полной погрузки.
Выполняется следующими моделями эвакуаторов: с ломанной платформой, гидравлической платформой и эвакуатором с манипулятором. Транспортное средство полностью погружается на специальную платформу. Один из самых распространённых и удобных способов транспортировки повреждённого или неисправного транспортного средства. Для погрузки может применяться электрическая или гидравлическая лебедка. На платформе машина надёжно фиксируется во избежание падения и повреждения.
- Безопасная эвакуация.
- Надёжная фиксация транспортного средства.
- Возможность перемещения сильно повреждённых автомобилей.
- Транспортировка автомобилей с автоматической коробкой передач.
- Перемещение машин с маленьким клиренсом.
- Ограничения по весу.
- Ограничения по высоте, длине и ширине.
Метод частичной погрузки.
Применяется подобная эвакуация для грузовиков или автобусов. Обычно перемещаются крупногабаритные транспортные средства. Во время транспортировки приподнимается передняя или задняя ось транспортируемого автомобиля.
- Отсутствуют ограничения по весу машины.
- Удобный способ транспортировки.
- Возможность перемещения повреждённых автомобилей.
- Долгая подача автомобиля
- Высокая стоимость данной работы
Выбирая вид транспортировки нужно обязательно исходить от состояния машины, степени её повреждения и конструктивных особенностей.
Разновидности прицепов для транспортировки легковых машин
Обладание таким устройством предоставляет возможность использования собственного бюджетного варианта эвакуатора в случае острой необходимости.
Рассмотрим основные разновидности таких агрегатов:
- рамный лафет, основанный на двухосной тележке. Такой автовоз внешне напоминает эстакаду, поскольку его боковые платформы изготавливаются из перфорированного металла. Как правило, автомобильный вариант характеризуется наличием 10% скоса спереди или сзади, а иногда и с обеих сторон. Модификация для перевозки лодок и катеров конструктивно проще – это простая металлическая рама с продольными ложементами, служащими для фиксации судна. В обеих вариантах предусмотрено наличие устройства захвата колёс, стопоры, лебёдка, трапы для заезда на раму;
- лафет-платформа – это монолитная конструкция, оснащенная по периметру приспособлениями для фиксации перевозимого транспорта, передвижными аппарелями, а также трапом, располагающимся в задней части платформы. Преимущество такой конструкции – устойчивость при размещении центра тяжести ТС не по центру лафета. Отсутствие бортов позволяет перевозить грузы любой геометрии. Комплектуется приспособлениями, облегчающими фиксацию и погрузку/выгрузку автомобиля;
- лафет-трейлер, который по большому счёту эвакуатором не является. В большинстве случаев это устройство для перевозки катеров или моторной техники. От предыдущего варианта отличается наличием укрытия, которое может присутствовать в виде мягкого непромокаемого тента или пластикового навеса;
- бортовой прицеп может иметь рамную конструкцию с аппарелями или сплошной пол. Борта также могут быть сплошными или рамными. Бортовой прицеп занимает промежуточное положение между трейлером и платформой;
- подкатной прицеп, имеющий одноосную конструкцию. На его фиксирующие плоскости загружается передняя ось транспортируемого легкового автомобиля, задние колёса остаются на полотне дороги. Такой прицеп, именуемый подкатной тележкой, характеризуется простотой конструкции и компактными размерами. Поворотный механизм здесь не нужен, из дополнительных приспособлений необходимо только устройство для фиксации колёс перевозимого авто.
По техническим характеристикам самодельные прицепы можно классифицировать следующим образом:
- одноосные устройства предназначены для перевозки одного автомобиля массой до 2000 кг. или двух экземпляров мототехники типа квадроциклов или скутеров с таким же ограничением по весу. Оптимальные размеры таких прицепов – 5,0 х 2,0 метра, высота бортов при их наличии не превышает 2,5 см.;
- двухосные отличаются большим диапазоном грузоподъёмности (от 1 до 8 тонн). Имеют размеры в пределах 1,75-4,50 м. в ширину и 3,25-7,00 м. в длину. Погрузочная высота колеблется в пределах 50-85 см. Габаритные прицепы могут использоваться для транспортировки двух легковых авто или 4 экземпляров мототехники;
- прицепы с частичной погрузкой предназначены для доставки легковых машин, их полезная нагрузка не превышает 600-700 кг., что налагает определённые ограничения на весовые характеристики транспортируемого автомобиля – его масса не должна превышать 1500 кг. Типичный представитель класса – прицеп-подкат.
Особенности использования повозок
Автоприцепы используются только в соответствии с назначением, так как это обусловлено аналогичными шинами и колесами с главной машиной, шириной колеи, проезда в определенных габаритах дорожного просвета. Правило не распространяется на тяжеловозы и прицепы-роспуски. Все поломки, проявляющиеся в процессе работы, похожи на неисправности тормозной системы и ходовой части основной машины.
Чтоб оттянуть срок ремонта этих систем, нужно проводить регулярный осмотр трейлера. Так как работа устройства связана с постоянной тряской и ударами из-за неравномерного движения по дорогам, то требуется время от времени подтягивать крепления и выравнивать искривленные детали. Перед эксплуатацией нужно проверять исправность рессор, тормозов, освещение, давление в шинах, присутствие запасного колеса, исправность бортовых и кузовных замков.
Подкат своими руками чертежи размеры фото
Приветствуем всех неравнодушных к автоспорту.
Сегодня мы бы хотели рассказать про жёсткую сцепку с частичной погрузкой авто. В простонародье — «подкат». В нашей деревеньке широко известны два производителя. Оба делают телеги с поворотной платформой. О первом от знакомых слышали не самые лестные отзывы: тележки разваливаются, после каждой гонки их приходится латать и усиливать. У второго с надежностью телег полный порядок, но из-за высокой металлоемкости «подкаты» очень тяжёлые. И все бы ничего, но в последнее время о втором производителе ничего не слышно. Поэтому решили сварить телегу сами.
Начали с анализа и проектирования подката под наши нужды.
Решили делать жёсткую телегу по нескольким причинам:
1.
Нам для перевозки автомобиля нужна минимальная высота погрузки, т.к.«Убийца Туперов» летом поедет на асфальте, что подразумевает установку подвески с минимальным дорожным просветом. Осуществить минимальную высоту погрузки на жёсткую телегу проще, т.к. поворотной надстройки нет.
2.
Для дальнейшего обслуживания сцепки нам её необходимо загонять в наши боксы, а ворота у нас 2,5 м. С поворотным снова проблемы, т.к. он шире жёсткого. Имея опыт владения поворотным подкатом, можем сказать, что это серьезная проблема при хранении: мало гаражных боксов, куда можно загнать телегу.
3.
Металлоемкость конструкции и, соответственно, стоимость — ниже. Меньшее количество узлов — большая надёжность. Да и изготовить жёсткий проще, чем поворотный.
Единственным минусом жёсткого подката является эффект подталкивания тягача в повороте. Именно из-за отсутствия возможности поворачивать. Данная особенность чувствуется на лёгких тягачах, но в случае с нашим
— это будет мало заметно. Да и маневрирований в узких местах за всю нашу историю путешествий было не так много. Оценив все плюсы и минусы, остановились на жестком подкате.
Подкатной прицеп эвакуатор своими руками
Прицеп подкатка
тел. 8-932-017-26-60
Для перевозки авто методом частичной погрузки. Поворотн ая платформа Лебедка. Прицеп разборный, грузится на багажник или в салон универсала. Цена: 37000 на колесах . 32000 без колес. Отправим транспортной компанией. Возможна покраска в любой цвет по желанию заказчика. Не является транспортным средством, регистрации в ГАИ не подлежит.
Самодельный прицеп для легкового автомобиля Процедура регистрации прицепа, рассмотренная ранее, предусматривает необходимость предоставления паспорта транспортного средства, которого у самодельного прицепа изначально быть не может. Следовательно, процедура постановки на учет автоматически несколько усложняется.
Рассмотрим несколько пунктов технического регламента о безопасности колесных транспортных средств:
«един ичное транспортное средство» — транспортное средство, изготовленное в Российской Федерации в условиях серийного производства, в конструкцию которого в индивидуальном порядке были внесены изменения до выпуска в обращение, или изготовленное в Российской Федерации в индивидуальном порядке из сборочного комплекта либо являющееся результатом индивидуального технического творчества, или ввозимое в Российскую Федерацию физическим лицом для собственных нужд, или ввозимое в Российскую Федерацию из числа ранее допущенных для участия в дорожном движении за пределами Российской Федерации, или выпускаемое в обращение из числа ранее поставленных по государственному оборонному заказу;
«свидетельство о безопасности конструкции транспортного средства» — документ, удостоверяющий соответствие единичного транспортного средства, выпускаемого в обращение, требованиям настоящего технического регламента;
Для того, чтобы зарегистрировать самодельный прицеп в ГИБДД потребуется свидетельство о безопасности конструкции транспортного средства.
Порядок получения свидетельства представлен в пункте 67 регламента:
67. Оценка соответствия единичного транспортного средства проводится по следующей схеме:
подача заявки на проведение оценки соответствия транспортного средства в аккредитованную испытательную лабораторию, проводящую оценку соответствия единичных транспортных средств. Состав документов, представляемых заявителем, предусмотрен приложением N 11 к настоящему техническому регламенту;
рассмотрение аккредитованной испытательной лабораторией представленных заявителем документов и принятие решения по заявке;
идентификация единичного транспортного средства;
проверка выполнения требований, предусмотренных пунктами 6 — 8 настоящего технического регламента и приложениями N 4 — 7 к настоящему техническому регламенту, посредством проведения технической экспертизы конструкции этого транспортного средства и при необходимости его испытаний;
подготовка протокола технической экспертизы конструкции транспортного средства, включающего в том числе результаты проведенных испытаний;
офор мление свидетельства о безопасности конструкции транспортного средства и передача его заявителю.
Для получения свидетельства о безопасности конструкции необходимо обратиться в аккредитованную испытательную лабораторию. Что касается требований, предъявляемых к самодельному прицепу, то они расписаны в приложениях 4-7 к техническому регламенту.
Получение свидетельства о безопасности конструкции позволит Вам на законных основаниях поставить прицеп на учет в ГИБДД.
Буксировка методом частичной погрузки это
20.2(1) введен Постановлением Правительства РФ от N 333)
20.3. При буксировке на гибкой сцепке должно быть обеспечено расстояние между буксирующим и буксируемым транспортными средствами в пределах 4 — 6 м, а при буксировке на жесткой сцепке — не более 4 м.
Гибкое связующее звено должно быть обозначено в соответствии с пунктом 9 Основных положений.
(абзац введен Постановлением Правительства РФ от N 595)
20.4. Буксировка запрещается:
транспортных средств, у которых не действует рулевое управление <*> (допускается буксировка методом частичной погрузки);
двух и более транспортных средств;
транспортных средств с недействующей тормозной системой <*>, если их фактическая масса более половины фактической массы буксирующего транспортного средства. При меньшей фактической массе буксировка таких транспортных средств допускается только на жесткой сцепке или методом частичной погрузки;
<*> Недействующими считаются системы, которые не позволяют водителю остановить транспортное средство или осуществить маневр при движении даже с минимальной скоростью.
двухколесными мотоциклами без бокового прицепа, а также таких мотоциклов;
(в ред. Постановления Правительства РФ от N 1097)
(см. текст в предыдущей )
в гололедицу на гибкой сцепке.
Как делается опрокидыватель для авто своими руками: чертежи и процесс сборки
Чтобы опрокидыватель автомобиля мог нормально функционировать, используется лебедка или домкрат любого типа. Второй вариант является более популярным (да и домкраты наверняка есть в распоряжении у всех владельцев транспортных средств). При этом подойдет любое грузоподъемное оборудование, включая механизмы реечного, гидравлического или червячного типа.
В нашей статье вы можете увидеть чертежи автоопрокидывателя своими руками
Особое внимание следует обратить на пятку для домкрата
Важно, чтобы она обладала большим запасом жесткости и прочности. Именно на этот элемент припадает больше всего нагрузок
Делать пятку следует из металлического листа, толщина которого достигает около 5-7 миллиметров
Именно на этот элемент припадает больше всего нагрузок. Делать пятку следует из металлического листа, толщина которого достигает около 5-7 миллиметров.
То же относится и к платформе, что упирается в днище машины. Поэтому для ее изготовления используют 5-7-миллиметровый лист металла, которому придают максимум ребер жесткости. Из металлопрофиля делается также нижняя площадка, опорный уголок и балка.
Если рассмотреть чертежи опрокидыватель авто своими руками,
то увидим, что нижняя площадка является недвижимым элементом из одной профильной трубы, что будет находиться на земле.Опорный уголок изготавливается из двух труб, соединенных небольшими отрезками металлического профиля каждые 20-30 сантиметров. Он может двигаться по вертикале по направляющей рейке. В последней делается ряд отверстий, с помощью которых можно зафиксировать опрокидыватель в нужном положении. Когда подъем будет завершен, платформу можно зафиксировать при помощи болта. Кроме того, болтом соединяется также площадка и опорный уголок.
Буксировка методом частичной погрузки это
20.2(1) введен Постановлением Правительства РФ от N 333)
20.3. При буксировке на гибкой сцепке должно быть обеспечено расстояние между буксирующим и буксируемым транспортными средствами в пределах 4 — 6 м, а при буксировке на жесткой сцепке — не более 4 м.
Гибкое связующее звено должно быть обозначено в соответствии с пунктом 9 Основных положений.
(абзац введен Постановлением Правительства РФ от N 595)
20.4. Буксировка запрещается:
транспортных средств, у которых не действует рулевое управление (допускается буксировка методом частичной погрузки);
двух и более транспортных средств;
транспортных средств с недействующей тормозной системой , если их фактическая масса более половины фактической массы буксирующего транспортного средства. При меньшей фактической массе буксировка таких транспортных средств допускается только на жесткой сцепке или методом частичной погрузки;
Недействующими считаются системы, которые не позволяют водителю остановить транспортное средство или осуществить маневр при движении даже с минимальной скоростью.
двухколесными мотоциклами без бокового прицепа, а также таких мотоциклов;
(в ред. Постановления Правительства РФ от N 1097)
(см. текст в предыдущей )
в гололедицу на гибкой сцепке.
Где купить и как получить
Существует большое количество автоприцепов специального назначения. К ним относятся:
Из них немного приближенным к лафету вариантом можно считать только прицеп-платформу.
Предположим, что вам понадобится прицеп эвакуатор для легкового авто. Как его получить? Есть несколько основных вариантов:
- купить бу прицеп;
- взять в аренду ;
- одолжить у товарища;
- приобрести новый автовоз.
Мое отношение к подержанным прицепам вы знаете. Потому это не самый оптимальный вариант. Привлекательная цена подержанного трала может скрывать за собой кучу скрытых проблем.
Аренда актуальна для тех, кому лафет нужен крайне редко, буквально несколько раз в течение года. Тогда затраты на покупку нового ТС окажутся не совсем оправданными.
Одалживать у друзей — вариант не самый привлекательный. Не всегда друзья могут вам дать свой эвакуатор, он занят, либо потом придется за него отвечать. Как показывает практика, с друзьями вообще рекомендуется не иметь никаких дел, связанных с деньгами и долгами. Дружба дороже.
А вот если вам требуется автовоз на регулярной основе, тогда лучше всего приобрести его у проверенного производителя. Это гарантия того, что изготовление проводится в соответствии со всеми нормами и стандартами. Вы получите лафет в нужной комплектации, с гарантиями и другими прелестями новых прицепов.
Чуть не забыл про сборку своими руками. Самостоятельное изготовление привлекает только потенциальной экономией. Но вам все равно придется купить алюминиевые аппарели для спецтехники (по ним осуществляется загрузка), лебедку, опорное колесо и прочие комплектующие. Но самая большая проблема самодельных прицепов заключается в сложности их регистрации. Потому не советую связываться.
На этом и остановлюсь. Надеюсь, я подробно ответил на вопрос, привел всю необходимую информацию. С помощью прилагаемых фото вы можете дополнительно разобраться в конструктивных особенностях лафета, эвакуатора, трала и пр. Как вы помните, от названия суть не меняется.
Виды и устройство
Существуют такие виды эвакуаторов:
- легковые, способны перевозить малогабаритную технику;
- грузовые, которые предназначены для транспортировки техники больше трех тонн.
Эвакуатор состоит из шасси, который перевозит груз на платформе, лебедочной техники и подъемника. Платформа является цельным элементом, которая покрыта металлическим листом. Платформы могут двигаться и быть неподвижными.
По типу оборудования, которое можно погрузить:
- Устройства с лебедочной аппаратурой, чаще всего используется для эвакуации крупногабаритных машин.

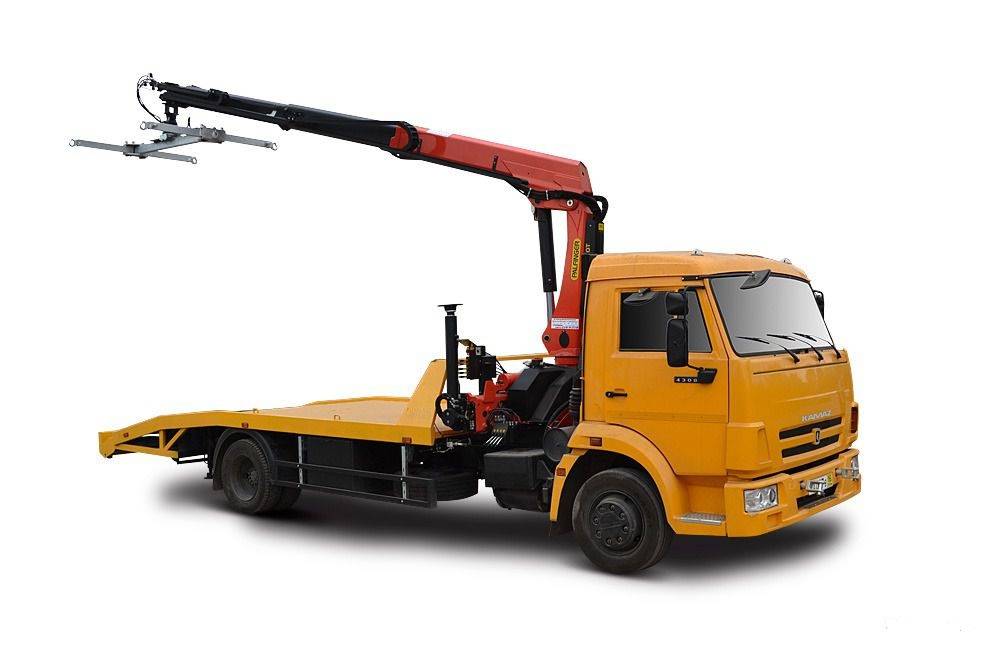

- Устройства с кранно-манипуляторной аппаратурой, необходимы для того, чтобы транспорт можно было освободить из кювета и ямы.
- Эвакуаторы-буксировщики, которые выполнят буксировку автомобиля с неисправным двигателем, но с работоспособными колесами.
- Устройства с платформой. Необходимы при транспортировке крупногабаритных грузовых автомобилей.
Кранно-манипуляторная аппаратура похожа на гидравлический манипулятор и кран. Благодаря такой конструкции можно загрузить необходимый механизм на платформу с расстояния до трех метров.
Погруженное устройство крепится на платформе специальным крепежом с эластичными ремнями. Чтобы обеспечить желаемую стабильность при погрузке, грузовой эвакуатор оборудован опорными гидроцилиндрами.
Помимо этого, устройство с кранно-манипуляторной аппаратурой может поднять транспорт с неисправными колесами на выдвижную платформу, в том числе, чтобы отвести его на штрафплощадку. Для этого и создан грузовой эвакуатор, фото которого вы можете найти в интернете.
