Китайские фасадные подъемники ZLP-630

Предназначение

Аппарат подъёмный ZLP 630 предназначен для строительных и ремонтных работ, которые могут производиться как внутри, так и снаружи различных сооружений. Кроме этого он может использоваться для перемещения грузов для предприятия.

Основными областями использования данной модели являются:

  • обработка стен и перегородок;
  • покраска различных элементов зданий, в том числе и их отделка мозаикой;
  • установка оконных проёмов;
  • периодический контроль за состоянием зданий;
  • осуществление ремонта лифтовых шахт, а также, обслуживание всего лифтового хозяйства;
  • судостроительная отрасль;
  • обслуживание мостов и проведение технического ремонта плотин.

Комплектация подъемника ЗЛП 630

Заказывая у нас подъемник, вы получаете сертифицированное оборудование с полным пакетом документов. К комплекту приложен паспорт, инструкция и фасадный подъемник ZLP с руководством по монтажу подвесной конструкции. Сборка подвесной опорной платформы выполняется из следующих функциональных узлов:

  • корзины — платформа с передним и задним ограждением;
  • металлического щита управления;
  • лебедки LTD630 в количестве двух штук;
  • комплекта крепежей (используйте, собирая фасадный подъемник ZLP 630, чертеж и схему сборки оборудования);
  • ловителей, или замков безопасности в количестве двух штук;
  • комплекта консолей (число 2 стрелы);
  • троса в количестве четырех штук заданной длины;
  • кабеля.

Проверьте наличие, принимая фасадный подъемник ZLP 630, паспорта и всех перечисленных в списке функциональных узлов. В документах к подвесному оборудованию должны быть — инструкция по эксплуатации, гарантийный талон и схема монтажа оборудования. Длина троса и габариты платформы будут соответствовать указанным значениям при заказе ZLP 630 — цена подъемника определяется этими характеристиками.

Оборудование поставляется в разобранном виде. Отдельно пакуется консоль, ловители, металлические тросы, редуктор, каркас, узел управления и щит. Собрать конструкцию воедино поможет паспорт ZLP 630 и инструкция по монтажу. В разобранном виде доставку подвесной платформы выполнить легче, быстрее и дешевле. Если вы не уверены, что справитесь со сборкой и монтажом ZLP 630, аренда которой может быть оформлена как на длительный, так и на краткосрочный период, наши специалисты помогут вам. Мы подготовим к эксплуатации подъемник фасадный типа ZLP 630 и дадим гарантии на выполненные работы.

Условия эксплуатации, характеристики и комплектация фасадного подъемника ZLP-630

Эффективная и безопасная эксплуатация фасадного подъемника ZLP-630 возможна при следующих условиях окружающей среды:
•    температура воздуха – от минус 40 до плюс 40 градусов;
•    отсутствие в атмосфере взрывоопасных веществ или газов;
•    максимальная сила ветра – 4 балла или 7,5 м/с. Это ограничение действительно, если планируется подъем платформы выше 60 метров.
Приведенные выше параметры показывают, что фасадный подъемник ZLP-630 может быть использован в достаточно широком диапазоне условий, что обеспечивается надежностью и продуманностью его конструкции, а также использованием при его изготовлении обладающих достаточным запасом прочности материалов и комплектующих.
Основные эксплуатационно-технические характеристики рассматриваемого подъемника:
•    длина люльки – до 6,2 метра;
•    максимальная рабочая высота подъема платформы – 200 метров;
•    максимальная масса поднимаемого груза – 0,63 т;
•    рабочая скорость движения люльки с грузом – 9-11 м/мин.
Приобретая фасадный подъемник ZLP-630 в нашей компании, покупатель получает, помимо люльки, полный комплект необходимого для установки и эксплуатации оборудования, включая:
•    консоли для монтажа на крышу, необходимые для подвески платформы;
•    два специальных ловителя для страховки;
•    переносной пульт управления;
•    канат;
•    кабель для подключения.
Мы сотрудничаем с производителем оборудования без посредников, поэтому наша цена заслуженно считается одной из самых выгодных на сегодняшнем рынке. Покупая новый подъемник, клиент получает оборудование в разобранном виде и без комплектации противовесом. Поэтому подъемник весит всего 0,8 т и легко перевозится ГАЗелью.

Устройство

Конструкция строительной люльки фасадных подъемников состоит из каркаса и консоли. На каркасе установлены двигатель и управляющая система. Приспособление применяется при строительстве и ремонте внутри и снаружи зданий, для подъема грузов.

Сфера применения фасадного подъемника:

  • облицовка стен;
  • покраска стен;
  • внешняя отделка окон;
  • обслуживание зданий;
  • подъем строительной опалубки;
  • чистка технологических узлов;
  • работа в лифтовой шахте;
  • сварочные работы в судоходстве;
  • покраска мостов, плотин, цистерн.

Консоли изготовлены в качестве выдвижной конструкции, что удобно в работе. Отступ можно регулировать, что позволяет сохранять нужное расстояние между люлькой и стеной или работать при наклонных стенах. Горизонтальная установка платформы осуществляется механизмом улавливания, который блокирует движения платформы при обрыве троса. Каркас имеет складную конструкцию, благодаря чему можно регулировать длину платформы.

При увеличении ширины люльки можно повысить количество работников и объем строительных материалов для одной перевозки.

В комплект фасадного подъемника входят:

  • каркас;
  • редуктор;
  • консоль;
  • электрическая система регулировки;
  • ручные штабелеры из алюминия;
  • ловители;
  • стальной трос.

Люлька состоит из каркаса, к которому прикрепляются ловители, редуктор, система управления. Консоль связывается с каркасом при помощи троса. Платформа изготовлена из стальных труб, соединенных болтами. Длина секций трубы — от 2 до 2,5 м. Покрытие основания каркаса имеет антискользящие свойства.

Под каркасом находятся колеса для движения по земле. Переднее ограждение имеет высоту 970 мм, а заднее — 1,12 м. Это позволяет работать с вертикальными стенами и снижает риск опрокидывания через ограду. В систему редуктора входит электродвигатель и ограничитель скорости.

Сдвоенная система снижения оборотов гарантирует равномерное движение обоих краев платформы. Механизм подъема приводит в действие и переключает различные режимы. Устройство ловителя использует центробежную силу и останавливает платформу, если скорость спуска превышает значение 22 м/мин. Автоматическая блокировка срабатывает при аварийной ситуации. Управление осуществляется при помощи пульта. Конструкция имеет запасной тормоз. Система блокировки позволяет спускаться при отключении электропитания.

Трос имеет толщину 8,3 мм. Это позволяет работать на платформе на высоте до 100 м. Чтобы обеспечить устойчивость, имеется несколько контргрузов общей массой 900 кг. Чтобы запустить подъемник, нижний конец троса устанавливают в лебедку. Система электрической регулировки должна быть подключена к сети. Нажатием кнопки движения платформа начинает подъем. Плавное перемещение гарантируется электромагнитными тормозами.

Уважаемые заказчики и постоянные клиенты!

Теперь вы можете оплатить заказ услуг по аренде или приобретаемое строительное оборудование ОНЛАЙН!

Для того чтобы воспользоваться представленной ниже формой ОНЛАЙН оплаты — Вы должны быть зарегистрированным пользователем системы KIWI-кошелек. Оплата производится в рублях РФ.

Пожалуйста, перед оплатой уточните стоимость выбранных услуг по аренде или приобретаемой строительной продукции по телефонам:

  • +7 (499) 372-07-19
  • +8 (804) 333-46-49 (звонок бесплатный)

В Москве

  • удлиненные консоли с вылетом до 1.7 м позволяют работать на фасадах с балконами и прочими выступающими элементами;
  • консоли оцинкованы для лучшей защиты от коррозии;
  • необслуживаемый редуктор не требует периодической замены масла;
  • увеличенная по сравнению с аналогами ширина платформы улучшает условия работы и позволяет брать наверх больше материалов;
  • готовая к работе комплектация и полный комплект документов, включая паспорт для Ростехнадзора;
  • Надёжные 100-метровые оцинкованные тросы.

    И самое главное: на строительную люльку установлена очень доступная цена! Заказывайте сейчас!

Строительная платформа ZLP 630: характеристики и преимущества

Ремонтно-отделочные фасадные работы удобно и безопасно проводить с применением ZLP 630 — подвесная платформа с подъемным механизмом, которая способна поднять груз, рабочих или инструмент общим весом 630 кг на высоту до 100 м. Конструкция люльки разработана китайскими специалистами в институте СМААН. Сегодня фасадный подъемник ZLP 630, инструкция к которому обязательно поставляется вместе с оборудованием, считают безопасным, наиболее удобным и практичным оборудованием для подъема на высоту. Платформа с легкостью заменит строительные подъемники и систему лесов.

Если для выполнения монтажно-реставрационных мероприятий на высоте вам необходим фасадный подъемник ZLP 630, купить его или взять в аренду в Москве можно у нас в компании. Мы осуществляем поставку строительных корзин производства ведущих китайских брендов «Wuxi Boyu», «Ketong», «Truemax» и «Shenxi». Представленные в каталоге модели прошли сертификацию и регистрационные испытания.

Сфера использования люльки фасадной ZLP 630

  • чистка узлов и оборудования на высотных объектах;
  • кораблестроение: платформа ЗЛП 630 незаменима при ремонте и сварке корпуса;
  • прокладка и ремонт инженерных объектов на конструкциях значительной высоты;
  • установка и ремонт оконных конструкций;
  • монтаж декоративных оконных элементов: строительный подъемник ZLP 630 облегчает установку витражей, мозаики и т.д.;
  • обслуживание и выполнение строительно-эксплуатационных манипуляций в шахтах лифтов;
  • обслуживание и профилактический ремонт мостом, плотин или дымоходов;
  • любые фасадные работы: люлька ZLP 630 облегчает и ускоряет выполнение облицовки, реставрацию, мойку окон, покраску стен и пр.;
  • высотные строительно-эксплуатационные мероприятия на высотных трубах и пр.

Эксплуатационные возможности строительно-фасадной люльки ЗЛП630

У строительно-подвесного оборудования ZLP 630 характеристики следующие:

  • загрузка без учета веса платформы — 630 кг;
  • высота переднего/заднего ограждения — 1 200 кг/1 000 кг;
  • длина опорной платформы ZLP 630 — 1-6 м;
  • подъем со скоростью 10 м/мин.;
  • подъемник ZLP может иметь длину троса — от 100 до 150 м;
  • мощность двигателя при напряжении питания — 1.5 кВатт при 380 В;
  • число двигателей — 2 шт. (каждый по 1 420 об./мин.);
  • тип ZLP 630 — двухподвесной;
  • вместительность платформы — 1-4 человека;
  • вынос подвесной балки — 1.5 м;
  • диаметр каната — 8.3 мм (и предохранительного, и подъемного);
  • физические габариты и вес ZLP 630 — (2 000*3) мм×690 мм×1 180 мм и 120 кг-570 кг.

Наиболее часто заказывают фасадный подъемник ZLP 630 с длиной опорной платформы 6 м. Собирается опора из 3 секций по 2 м каждая. Конструкция оснащена специальными механизмами контроля безопасности — маятники поддержания наклона и замковыми системами, фиксирующими трос. Среди существующих строительных подъемных систем люлька строительная фасадная ZLP 630 считается наиболее безопасной и простой в эксплуатации.

Производство платформы осуществляется из стали или алюминия. Второй вариант подъемника ZLP 630 имеет меньший вес и менее подвержен коррозии. Устойчивость к атмосферным и погодным нагрузкам стальных люлек обеспечивается за счет оцинкования или порошковой покраски металлических элементов. Эксплуатационный период люльки фасадной ZLP 630 составляет 24 месяцев без необходимости ремонта. Если вы берете подъемную платформу в аренду у нас в компании, мы предоставляем вам полностью исправное и безопасное оборудование. В нашей компании аренда фасадного подъемника ZLP 630 составит 30% от полной стоимости конструкции. Взять внаем подъемник можно на любой срок.

Комплектация подъемника ЗЛП 630

Заказывая у нас подъемник, вы получаете сертифицированное оборудование с полным пакетом документов. К комплекту приложен паспорт, инструкция и фасадный подъемник ZLP с руководством по монтажу подвесной конструкции. Сборка подвесной опорной платформы выполняется из следующих функциональных узлов:

  • корзины — платформа с передним и задним ограждением;
  • металлического щита управления;
  • лебедки LTD630 в количестве двух штук;
  • комплекта крепежей (используйте, собирая фасадный подъемник ZLP 630, чертеж и схему сборки оборудования);
  • ловителей, или замков безопасности в количестве двух штук;
  • комплекта консолей (число 2 стрелы);
  • троса в количестве четырех штук заданной длины;
  • кабеля.

Технические показатели подъемника ZLP 630

  • максимальная грузоподъемность – 0,63 т;
  • скорость передвижения (подъёма, спуска) – 9,6 м/мин.;
  • силовые показатели электрического мотора – 2 кВт (всего на площадке находятся 2 двигателя);
  • габариты (ширина х длина) – 0,8 х 6 м;
  • длина троса (в стандартной комплектации) – 150 м. Кроме этого люлька может оборудоваться более длинными тросами, что позволяет ей дополнительно подниматься на 200 м;
  • вес консоли и платформы (соответственно) – 310 и 120 кг.

Использование подъемников ZLP 630 позволяет значительно минимизировать затраты на привлечение дополнительных рабочих, специализирующихся по работам на высоте. Кроме этого, полезная площадь платформы предполагает более комфортного размещения персонала. Повышенная надежность всей системы, где применяется минимум разнообразных электронных систем, увеличивает производительность работы и уменьшает вероятность возникновения чрезвычайных экстренных ситуаций.

Подъемник ZLP 630 можно заказать на сайте http://stroitelnaya-lyulka.ru/.

Стоимость аренды фасадной люльки

Люльки

Марка

Грузо-подъемность

Цена аренды за 1 день

Цена аренды за месяц

ТЭМЗ

150 кг

600 руб.

15 000 руб.

ТЭМЗ

300 кг

800 руб.

21 000 руб.

ZLP-630

630 кг

700 руб.

18 000 руб.

ZLP-630

630 кг

800 руб.

24 000 руб.

ZLP-630

630 кг

800 руб.

24 000 руб.

ZLP-630

630 кг

800 руб.

24 000 руб.

ZLP-630

630 кг

800 руб.

24 000 руб.

ZLP-630

630 кг

800 руб.

24 000 руб.

ZLP-630

630 кг

1 000 руб.

27 000 руб.

ЗЛП 630

500 кг

1 000 руб.

27 000 руб.

ФП-001

300 кг

1100 руб.

30 000 руб.

Люлька ZLP 630 вид сбоку

Почему строительные организации предпочитают взять в аренду фасадные люльки ZLP-630?

На этот выбор влияют следующие причины:

  • Первое это наличие складских территорий. Не каждая организация позволит себе содержать огороженный и охраняемый участок земли в Москве. Это не дёшево.
  • Второе – штат специализированных сотрудников, которые производят обслуживание и следят за исправностью фасадных подъёмников. Эти сотрудники должны быть с высшим образованием и специальными удостоверениями.
  • Третье это документация позволяющая монтировать и эксплуатировать оборудование на объекте. Согласование с Ростехнадзором, разработка ППР, свидетельства и разрешения. Внушительный пакет документов, которые у «Кузницы» есть.
  • Ну и не простой вопрос — какие люльки выбрать. Ведь в последнее время цена на фасадные подъёмники удивительно низкая, а разнообразие марок только растёт. Но не стоит забывать – бесплатный сыр в мышеловке. Качество китайских производителей сильно упало. Что бы попасть на Российский рынок китайские производители заманивают ценой. Но к сожалению в ущерб качеству — метал тоньше, редукторы слабее, комплектующие в ящиках управления заслуженно получают оценку «дешёвка» — выходят из строя при первом дожде.

Китайский фасадный подъёмник полностью вытеснил с рынка тверскую строительную люльку. И на это есть причины. Китайская лебёдка LTD 6,3 поднимает быстрее – 9,6метра в минуту груз в 600 кг. Тверская лебёдка ЛЭФ-500 – движется с грузом 500 кг. со скоростью 5,5 метров в минуту. Консоли от китайской люльки более универсальны для кровель с разной высотой ограждающего парапета. Есть возможность регулировки как по высоте, так и длине вылета. А так же Китайские заводы производят строительный фасадный подъёмник длиной 8 метров и грузоподъёмностью 800 кг и 1000 кг. Но Китай-Китаю рознь… Что бы попасть на Российский строительный рынок в конкурентной борьбе, Китайские производители активно снижают цену. Конечно это сказывается на качестве.

Представим что строительная компания получила подряд на фасадные работы. Встал вопрос: купить или взять в аренду строительную люльку? Сколько стоит взять в аренду фасадный подъёмник ЗЛП 630?

Это интересно: Лучшие строительные фасадные подъемники

Фасадный подъемник ZLP 630

На сегодняшний день, в Китае изготавливаются не только многочисленные бытовые приборы, но и аппараты из различных областей промышленности. К данному типу техники относятся уникальные современные строительные подъемники ZLP, которые изготавливаются сразу несколькими компаниями. Разберём более подробно основные технические и эксплуатационные характеристики подъемника 630-й модели, предназначенного для ремонтных и строительных работ.

Главным предприятием, специализирующимся на изготовлении данной техники, является китайский завод «Wuxi Boyu». Несколько уступают ему по объёмам производства фирмы «Shenxi» или «Ketong». Однако независимо от предприятия-изготовителя, каждое подъемное устройство обязательно должно быть сертифицировано, а также иметь соответствующую гарантию (обычно 1 год).

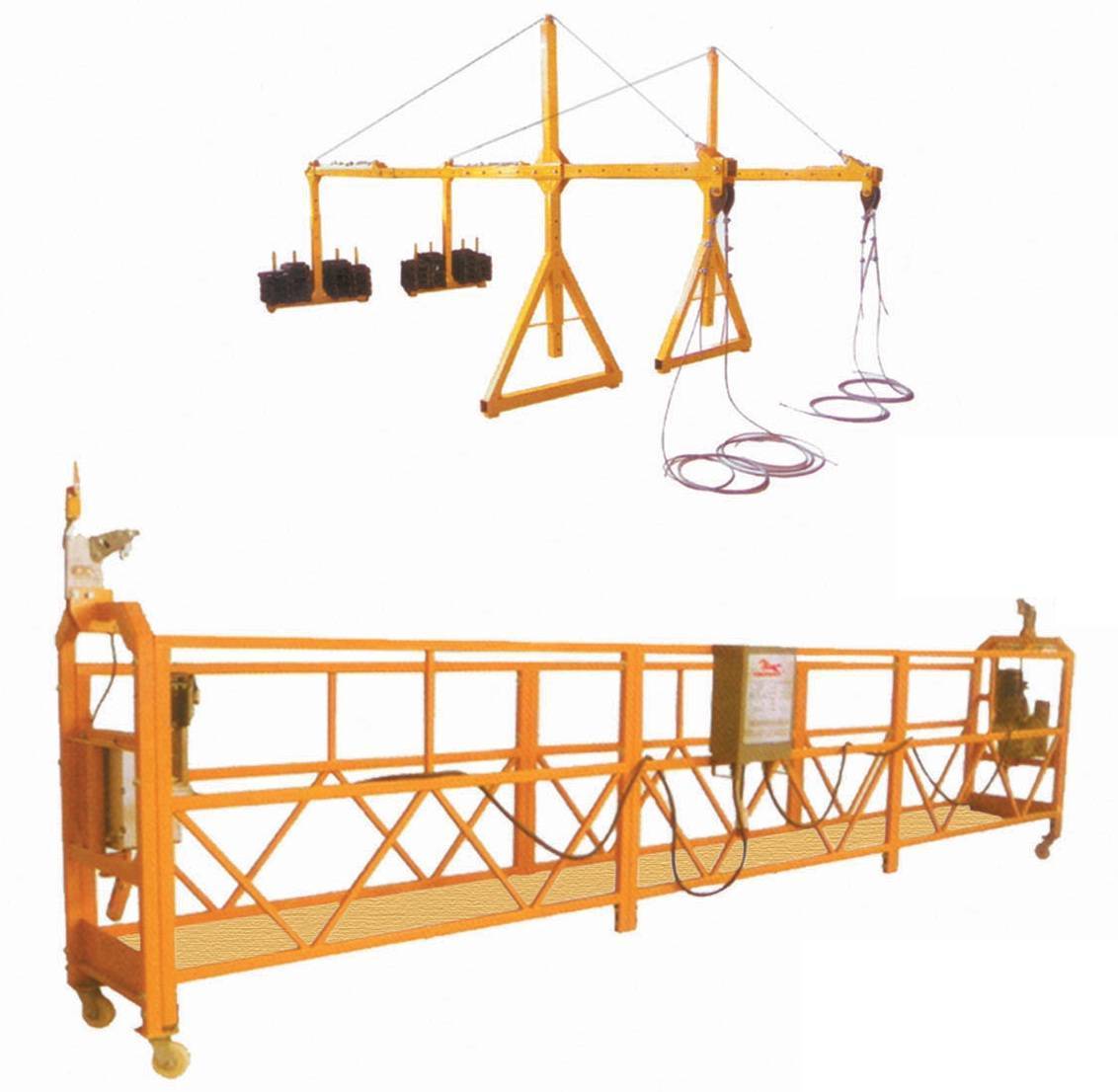

Подъемник ZLP 630 состоит из двух основных частей: люльки (силовой каркас и входящие в него элементы) и консоль (включает в себя различные системы, которые необходимы для функционирования всего устройства). На каркасе располагаются силовые составляющие и система управления.

Устройство

Конструкция фасадных подъемников предельно проста: это каркас, подъемный механизм, электрооборудование и тросы. Люлька имеет сваренный из металлопрофиля каркас. Электрические двигатели лебедок, а также шкаф электрооборудования располагаются по бокам платформы. Для безопасности рабочих люлька ограждена специальными поручнями, а настил подобран так, чтобы не допустить скольжения.

Подъемный механизм состоит из лебедки, трехступенчатого редуктора, а также электродвигателя. Однако лебедка канат не наматывает, а «скользит» по ним используя силу трения. Таким образом, подъемник проходит полную длину канатов.

Для большей устойчивости строительной люльки при роботе, она имеет ролики со стороны стены. Они предотвращают повреждения поверхности здания, а также уберегут от раскачивания.

Тормозная система также предусмотрена. Она состоит из дискового и колодочного тормоза. Первый сработает в том случает, ели случится перегрузка механизма. А второй в случае отключения питания.

Схема строительной люльки

Если по каким-то причинам произойдет ослабление либо разрыв рабочего троса, автоматически сработает ловитель, а также обе пары тормозов. Питание сразу отключится, а люлька повиснет на страховочном тросе. После этого можно воспользоваться функцией ручного спуска. Благодаря продуманной системе безопасности можно быть полностью уверенным за жизнь работников, а также за сохранность оборудования. Однако, всё это сработает только в случае правильного монтажа, соблюдения правил эксплуатации и техники безопасности.

Достоинства и недостатки люльки ЛЭ-6-100-300

А теперь рассмотрим «классику» – 6-метровую строительную люльку ЛЭ-6-100-300. Название модели ЛЭ расшифровывается как «люлька электрическая». Цифра 6 говорит о длине рабочей платформы в метрах, цифра 100 – о максимальной высоте подъема в метрах, а цифра 300 – о грузоподъемности в килограммах. Данная модель производится рядом российских, белорусских и украинских заводов и может также маркироваться, как ПФ (подъемник фасадный), а также ЛЭУ (универсальная) и ЛЭС (строительная).

Редуктор

По теме


7951

Боевые ледоколы – мифы и реальность

Адмиралы НАТО обеспокоены отсутствием в альянсе таких кораблей

Люлька ЛЭ-6-100-300 оснащается фрикционно-барабанной лебедкой с электроприводом мощностью 0.75 кВт. Его основным достоинством является хорошая ремонтопригодность, благодаря большому количеству новых и бывших в употреблении запчастей. К тому же, с особенностями их ремонта знакомо большинство мастеров.

Недостатков намного больше: — сложность запаковки троса; — частые поломки катушки-соленоида в редукторах с барабанным тормозом, а также необходимость регулировки тормозов. Наилучшим проблем решением является установка привода со встроенным электромагнитным тормозом, однако его стоимость в два раза выше. Он значительно надежнее и редко ломается, но, в случае поломки, гораздо сложнее ремонтируется обычными мастерами.

Рабочая платформа

Рабочая платформа у ЛЭ, чаще всего, неразборная, шириной 800мм либо 900 мм. Ее достоинствами являются довольно толстый металлический профиль и наличие входа.

Недоработками можно назвать не очень долговечные перфорированные помосты, которые быстро прогибаются, поэтому требуют упрочнения стальными накладками. Также быстро выходят из строя колесные опоры.

Консоли

В этих люльках устанавливается два вида сборных консолей – арочные или трубчатые, обе длинной по 8 м. Они обладают идентичными техническими характеристиками, кроме веса. Трубчатая консоль в сборе весит 250 кг, а арочная – 165 кг.

Достоинства: большой вылет консолей (до 2.5 м); разборная конструкция, состоящая из 4 частей, облегчает монтаж и транспортировку; возможность монтажа на угол здания.

Недостатки: арочная консоль в морозы может быть повреждена из-за попадания в полости воды, а ее сборка часто осуществляется с помощью кувалды, что также часто вызывает повреждения; детали консолей не всегда хорошо подогнаны и их приходится доводить до ума при первом использовании.

Технические характеристики

Строительный подъемник имеет универсальную конструкцию и применяется на предприятиях разного направления. Если нужно обеспечить большую грузоподъемность и ширину рабочей платформы, используют подъемник ZLP 800. В комплект поставки входят 3 секции платформы, каждая по 2 м. Имеется одна консоль, 2 ловителя, 2 лебедки, пульт дистанционного управления, 4 троса, кабель.

Технические показатели подъемника ZLP-630:

  1. Максимальная грузоподъемность — 630 кг.
  2. Скорость подъема — 9,6 м/мин.
  3. Мощность электродвигателя — 2 кВт.
  4. Длина троса — 150 м.
  5. Максимальная высота подъема — 200 м.
  6. Вес консоли — 310 кг.
  7. Вес платформы — 120 кг.

Конструкция обладает высокой надежностью работы всех систем, которые снижают риск возникновения аварий.
