ГАЗ 3309

Салон кабины

При сравнении салона 53-й модели и 3309, то последний ощутимо набрал в удобстве и дизайне. Важнейшее отличие находится в том, что были использованы пластиковые детали. Кроме этого, салон 53-й модели обладал предпочтительно металлическими элементами, куда можно отнести и саму приборную панель.

Все, что касается спидометра, тахометра и других информационных деталей, то они были оставлены в прежней стилистике. Бардачок был сделан с крышкой из пластика. Тонкое рулевое колесо на ГАЗ-3309 представлено двухсписцевым, и, как и ранее, получило весьма массивный диаметр.

Не будет лишним заметить, что модели с дизельным силовым агрегатом комплектовались гидравлическим усилителем рулевого колеса. По тем временам, гидроусилитель считали роскошной опцией и ее устанавливали только на 66-й «Газон» и многотоннажные КамАЗы. Из «удобств» кабину конструкторский состав оснастил только крючками для одежды, солнцезащитными козырьками и отопителем.

Внутренний салонный пол получился ровным, как впрочем, и у предшественника – ГАЗ-53. К другим изменениям можно отнести наличие новой компоновкой сидений, которые заменили один сплошной широкий «диван». Уже в салоне есть отдельное водительское и одно пассажирское сидение.

Не будет лишним добавить, что водительское сидение теперь подрессорено и получило комплектацию отдельного регулирования спинки механическим способом. Оба сидения получили высокую спинку, мягкую тканевую обивку и имитацию боковой поддержки, а также имеют поддержку трехточечными ремнями безопасности.

Вместительность интерьера уменьшили, ибо в прошлой модели возле водителя могли сидеть двое пассажиров. Однако тут появились и свои преимущества: из-за отсутствия одного сиденья внутри можно увидеть больше свободного места.

К прочим изменениям можно отнести новую тканевую обивку на дверных картах, где есть большой кармашек для вещей. Судя по фото, которые можно наблюдать в этой статье, салон грузовика выполнялся в стилистике 1980-х годов.

Многие конструкции деталей, в большей степени, угловатые, из-за чего интерьер автомобиля по нынешним стандартам кажется морально староватым. Последнее и самое главное усовершенствование кабины позволило конструкторам установить термовую и шумовую изоляцию, какой в 53-й модели даже и не предвиделось.

Теперь в салоне было намного меньше слышно посторонние звуки и шумы от работы силового агрегата. В прохладное время кабина не с такой скоростью промерзала. Но все же, мощности печки не хватало, дабы обогреть интерьер в холодные дни. Отзывы владельцев это только подтверждают.

Технические характеристики

Технические характеристики ГАЗ 3309 дизель: новый дизельный силовой аппарат был создан после множества разработок и тестирований. В нём устроили современный турбонадув. Такой мотор идеально взаимодействовал с машиной и позволял ей мобильно перемещаться, а также сократил траты горючего. При этом достигалась внушительная мощь.

Серьёзные изменения коснулись и кабины этого грузовика

Технологи стали уделять огромное внимание внутренним компонентам автомобиля. Проведённые новаторства помимо мотора затронули подвеску, трансмиссию и кузов машины

В результате получилась более дешёвая модель, но с более серьёзным КПД.

Её ремонтировать и обслуживать стало проще. Немалую роль в этом сыграло уменьшение числа деталей. Такая мера сократила количество потенциальных поломок различных узлов. А их цена была весьма скромной.


ГАЗ 3309

Политика с силовыми агрегатами

В 2001 году предприятие начало закупать силовые агрегаты у минского производителя моторов. С той поры в возрождённые модели стали внедрять такой мотор: ММЗ Д-245.7. А пять лет спустя в эти грузовики специалисты интегрировали дизельные аппараты, соответствующие критериям «Евро-2»

В 2008 году аппараты, действующие на дизели, для ГАЗ 3309 уже соответствовали нормативам «Евро-3». По желанию владельца вариант 2008 г.в. дополняли особым предпусковым подогревателем.

Сопоставление двигателей

Далее приводятся технологические параметры двигателей, устанавливаемых в модели ГАЗ 3309 образцов 1994 и 2008 годов.

В 1994 году, как уже было замечено, в машине трудился дизельный силовик, имеющий четыре цилиндра. Его наименование – 5441. Расположение цилиндров в нём – в ряд.

Работа двигателя – четырёхтактовая. Есть охлаждение с помощью воздуха, работает турбонадув. Функциональный объём – 4,15 л. уровень сжатия – 16. Предельная мощь – 116 л.с. При 1800 об/мин образуется оптимальный крутящий момент.

В 2008 году было уже семь лет, как ГАЗ 3309 комплектуется агрегатами от минского моторного предприятия. В этом году в модели внедрили дизельный аппарат ММ3 Д-245 7Е3. Его структура тоже рядная и четырёхцилиндровая. Работа тоже проходит в четыре такта. Для охлаждения применяется специальная жидкость. Имеется турбонадув. Он дополняется надувочным воздушным охладителем.

Это заднеприводная грузовая модель. Тип коробки передач, устроенной в ней: механика. Число ступеней – 5.

ГАЗ 3309 – это среднетоннажная бортовая модель. В её кабине (по замыслу создателей) могут размещаться два человека. Максимальный вес транспортируемого груза 4,5 -5 тонн, это грузоподъемность ГАЗ 3309. Также при необходимости машину можно дополнить тентом.


Кабина ГАЗ 3309

Технические характеристики

Силовой агрегат

«Газон» 3309 шел вместе с несколькими вариациями силовых установок. Самым распространенным был ММЗ Д-245.7Е4. Он представлял четырехцилиндровый четырехтактный рядный двигатель, функционирующий на дизельном топливе, который имел жидкостное охлаждение, непосредственный впрыск горючего, охладитель надувочного воздуха и турбонаддув.

Такой силовой агрегат мог соответствовать европейским экологическим нормам Euro-4. Его объем составлял 4.75 литра, что позволяло ему выдавать 125.4 лошадиные силы. Весил данный двигатель порядка 430 килограмм. На 100 километров двигатель потребляет около 14.5 литров при скоростном режиме 60 км/ч.

Немного позже на автомобили грузового типа стали устанавливать ЯМЗ-5344, который производили на моторном предприятии в городе Ярославль. В конструкционном решении он был почти схож с 4.75-литровым мотором, упомянутым выше, но рознился собственными техническими параметрами.

ЯМЗ-5344 являлся 4.43-литровым 134.5-сильным двигателем, степень сжатия какого составляла солидные 17.5. В качестве отдельной опции можно было установить предпусковой подогреватель. Ярославский силовой агрегат потребляет при скоростном режиме 60 км/ч около 15.5 литров на 100 километров.

Еще «Газон» оснащали дизельным мотором австрийского производства, у какого было рядное расположение цилиндров и была воздушная система охлаждения. Это был 3.2-литровый двигатель, который выдавал порядка 150 лошадей.

Главным недостатком подобного силового агрегата являлась плохая ремонтопригодность. Вслед за проработанными 200 000 км моторы не подлежали капремонту.

Расход Топлива

На скорости 60 км/час контрольный показатель расхода топлива составляет 14-16 л/100 км. При увеличении скорости потребление может вырасти на 4-6 литров.

Топливный бак ГАЗ-3309 вмещает до 105 л горючего.

Трансмиссия

Все два мотора были синхронизированы вместе с единственной 5-скоростной механической синхронизированной коробкой переключения передач, где было постоянное зацепление шестерен и однодисковое фрикционное сухое сцепление, которое имеет гидропривод управления.

Ведущий задний мост снабдили коническим шестеренчатым дифференциалом. Интересно, что схему работы механической коробкой передач нарисовали не на рычаге переключателя, а на передней панели (в центре, в виде небольшой наклейки).

Подвеска

Все модификации, вместе с комплектациями, получили заднеприводную компоновку, а сама машина была построена на прочной рамной базе, где были зависимые рессорные подвески впереди и сзади.

Последние основаны на продольных полуэллиптических рессорах, какие впереди дополняются наличием гидравлических телескопических амортизаторов двухстороннего функционирования.

Тормозная система

Грузовой автомобиль получил наличие двухконтурной тормозной системы, где был гидравлический привод, гидровакуумный усилитель, барабанные механизмы и вакуумный ресивер в каждом контуре.

Сегодня даже базовая версия ГАЗ-3309 имеет наличие антиблокировочной тормозной системы ABS.

Рулевое управление

Оно представлено типом «винт-шариковая гайка» и дополняется гидравлическим усилителем рулевого колеса, что существенно облегчает управление машиной. Полный каталог технических характеристик ГАЗ 3309 дизель можно найти на официальном сайте.

Технические характеристики

МодельГАЗ-3309
Габаритные размеры, мм
Длина6435/6330
Ширина2180
Высота2350 (2905)
Колёсная база (мм)3770
Допустимая полная масса (кг)8180
Снаряженная масса (кг)3530/3200
Двигатель
МодельММЗ Д-245.7
ОписаниеРядный 4-цилиндровый 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива.
Рабочий объем, л4,75
Мощность, л. с. (кВт)/об/мин117,2 (86,2)/2400
Макс. крутящий момент, кГс*м (Н*м)/об/мин42,1 (413)/1500
Шасси
Колеса (ширина)6,ОБ-20 (2,25 R20)
ТрансмиссияПятиступенчатая механическая синхронизированная
Объем топливного бака, л105

Кузов

Рессоры установлены на передней и на задней оси автомобиля, а вот амортизаторы только на передней.
Также имеется возможность увеличения длины базы до 6.2 метров. Это позволит устанавливать на него фургоны различного объема. Кроме того, благодаря мощной раме и грузоподъемности, на базе ГАЗ 3309 производят разную спецтехнику, к которой можно отнести самосвалы, цистерны, ассенизаторские автомобили, лаборатории и так далее.

  • сильная вибрация от двигателя,
  • крылья кабины подвержены воздействию коррозии.

Во всем остальном это просто отличный грузовик для российских дорог.

Рекомендуем почитать: автомобиль ГАЗ-3309 Добрыня

Причины сегодняшнего снижения спроса на ГАЗ 3309

На сегодняшний день отмечается падение спроса не только на данную модель, но и на других представителей «ГАЗа». Специалисты выявляют здесь следующие причины:

  1. Устарелость конструкции. Почти за 20 лет серьёзно не изменились ни кабина, ни кузов.
  2. Типажная непригодность для современного рынка. Сегодня в большем почёте малогабаритные, экономичные модели с объёмным грузовым отделением. По такому показателю производитель может похвастаться лишь версией «Валдай»
  3. Комфортность для водителя. В 80-90 годы производитель мало уделял внимания такому фактору. Сегодня этот фактор является одним из приоритетных, определяющим популярность грузовой модели.

Вездеход ГАЗ-33081

Автобус на базе ГАЗ 33081 «Садко» предназначен для работ в вахтовом режиме, для транспортировки рабочих бригад с оборудованием в труднодоступные и отдаленные от проживания места. Автомобиль с отличной проходимостью, кузов, выполнен каркасным методом из гнутых стальных профилей, обшит плакированным металлом, что обеспечивает ему высокую коррозионную стойкость. Внутри кузов обшит ДВП, для теплоизоляции используется 40-миллиметровый пенопласт.

Вахтовый автобус ГАЗ-33081. Фото Гирд

Вахта имеет переднее (за водительской кабиной) и боковые окна, которые установлены на резиновые уплотнители для достижения меньшей теплопроводности. Крайние глухие окна как справа, так и слева служат аварийными выходами. Среднее окно с левой стороны (если смотреть по ходу движения) раздвижное. В холодное время года работники смогут быстро согреться в вахтовом автобусе благодаря установленному отопителю, поддерживающему комфортную температуру.

Базовые характеристики

  • Габариты кузова, мм. (ДхШхВ). 6250/7900(макс)/8950(макс)х2700(по зеркалам)/2268(по кабине)/2340(по бортовой платформе)х2570.
  • Количество и тип дверей. Одностворчатая боковая, одностворчатая задняя.
  • Общее количество мест, в том числе посадочных. 15/20.
  • Тип сидений. Раздельные мягкие с ремнями безопасности.

Технические характеристики

  • Тип топлива. Дизель.
  • Снаряженная и технически допустимая масса, кг. 4050/3615 и 6300.
  • Тип рулевого управления. С рулевым механизмом типа «винт-шариковая гайка», с гидравлическим усилителем.
  • Тормозная система. Рабочая. Двухконтурная, с гидравлическим приводом. Стояночная. Трансмиссионная.

Характеристики двигателя/силового агрегата

  • Модель. ММЗ Д-245.7; ЯМЗ-5344.
  • Тип. Дизельные.
  • Количество и расположение цилиндров. 4, рядное.
  • Нормы экологической безопасности. Евро-4.
  • Рабочий объем, л. 4,75; 4,43.
  • Мощность двигателя, кВт (л.с)/мин. 92,2 (125,4) при 2200 об/мин.; 99 (134,5) при 2300 об/мин.
  • Максимальный крутящий момент, Нм/мин. 417 при 1100-2100 об/мин.; 417 (42,5) при 1200-2100 об/мин.
  • КПП. Пятиступенчатая механическая синхронизированная.
  • Подвеска передней-задней оси. Зависимая рессорная, с гидравлическими амортизаторами-Зависимая рессорная, с гидравлическими амортизаторами.
  • Контрольный расход топлива при 60 км/ч, л/100 км. 17-19.
  • Максимальная скорость, км/ч. 90.

Устройство

Автомобиль получил рамную конструкцию с дополнительным усилением. Грузовик комплектовался колесами с шинами 8.25 R20, защищенными от толчков при большой нагрузке на раму 4 продольными рессорами, формой напоминающими полуэллипс. В передней части автомобиля располагались гидравлические телескопические амортизаторы двустороннего действия, в задней части – дополнительные продольные рессоры. Все исполнения получили исключительно привод на заднюю ось и зависимую переднюю и заднюю подвески.

Грузовик оборудовали 2-контурной тормозной системой с гидравлическим приводом с вакуумным ресивером для каждого контура. В ее состав также вошли гидравлический привод, барабанные тормозные механизмы и гидровакуумный усилитель. Уже в базовой вариации модель оснащалась антиблокировочной системой ABS, улучшающей эффективность торможения. При отказе одного контура другой служил в качестве запасного.

Линейка трансмиссий ГАЗ 3309 состояла всего из одной модели. За 20 лет существования она заметных изменений не претерпела. Автомобиль получил 5-ступенчатую механическую коробку передач. Причем на рычаге КП схемы переключения скоростей не было, ее изобразили в центре передней панели (небольшая наклейка). Для данной модели использовали однодисковое постоянно замкнутое сцепление сухого трения с диафрагменной пружиной.

ГАЗ 3309 оборудовали раздельным гидроусилителем, обеспечивающим максимальный комфорт вождения. При создании механизма рулевого управления применяли схему «винт – шариковая гайка», состоящую из следующих элементов: рулевой колонки, поперечной и продольной рулевой тяги, винта с шариковой гайкой и карданных валов.

Электрооборудование грузовика состояло из однопроводной системы с минусом на корпусе автомобиля. В него входили аккумуляторная батарея, замок зажигания, устройство для выработки энергии, стеклоочиститель, стартер и фары.

ГАЗ 3309 сохранил классическую кабину, характерную для автомобилей Горьковского автозавода. Изменения в ее конструкции были незначительными. Грузовик получил продолговатый капот, фирменный стальной бампер и круглые фары. Недостатки предшественников были свойственны и данной технике. Главной проблемой считалось плохое лакокрасочное покрытие (особенно в области крыльев). Это приводило к быстрой коррозии элементов и их последующей замене или доработке. Салон ГАЗ 3309 получился совершенно стандартным с множеством пластиковых элементов. Спидометр, бардачок и тахометр сохранились от прошлой модели. Особенностью модели была тканевая обивка дверей. Также улучшились показатели шумо- и виброизоляции, что создало более комфортные условия передвижения. Массивный бампер выдерживал большое усилие и выделялся повышенной прочностью. Кабина получила удобные кресла с мягкой обивкой, высокой спинкой, имитацией боковой поддержки и 3-точечными ремнями безопасности. В ней свободно размещались 2 человека. У водительского кресла также была горизонтальная и вертикальная регулировка. На передней панели появились круглые приборы и большие элементы управления. В целом, салон оказался выполнен в предельно простом стиле.

У автомобиля ГАЗ 3309 было немало слабых мест:

  • наибольшие трудности вызывает рама. Автомобиль рассчитан на эксплуатацию в границах города, потому повышенные нагрузки на ней сказываются губительно;
  • задний мост также сильно подвержен износу;
  • отсутствие амортизаторов создает серьезный дискомфорт при движении;
  • устарелая конструкция;
  • большие габариты;
  • значительный расход топлива.

Это интересно: Технические характеристики и конструкционные особенности грузовика газ-3897 (видео)

технические параметры и возможности — Мир новостей

Самосвалы ГАЗ 3309 относятся к категории классического грузового транспорта, выпускаются Горьковским Автомобильным Заводом с 1994 года. За продолжительный период своего существования техника доказала свою надежность и функциональность в качестве среднетоннажного автомобиля для перевозки различных категорий грузов. Отечественные машины отличают предельная простота, удобство эксплуатации и обслуживания.

Что покупателю нужно знать про ГАЗ 3309

История выпуска ГАЗ 3309 знала как взлеты, так и падения. В 1994 году автомобиль был представлен в качестве достойной моральной и технической замены устаревшим самосвалам ГАЗ-3307 и ГАЗ-53. Для завода он стал четвертым поколением грузового транспорта, и на него возлагались большие надежды. Со временем заводом был налажен выпуск обновленной грузовой модели с турбированными дизельными двигателями. В 1997 году предприятию пришлось остановить производство техники по причинам ее экономической нецелесообразности.

Вторым «рождением» ГАЗ 3309 обязан двигателям Д-245.7 Минского моторного завода. В 2006 году технику начали комплектовать моторами класса Евро-2. На сегодняшний день покупателям доступны самосвалы с дизельным двигателем ЯМЗ-5344 класса Евро-5. Мощность мотора составляет 34 л.с., функционирует он в полном соответствии с европейскими стандартами безопасности. Максимальная скорость транспортного средства составляет 95 км/ч.

Самосвал ГАЗ 3309 в технических деталях

ГАЗ 3309 – заднеприводный грузовой автомобиль, оснащенный пятиступенчатой МКПП. Максимальная его грузоподъемность составляет 5 тонн. В машине предусмотрена двухконтурная система торможения, обеспечивающая высокую безопасность движения авто.

Самосвал оснащен металлической платформой, представляющей собой надежную сварную конструкцию. Высота бортов может быть увеличенная надставными панелями. Возможная разгрузка кузова с трех сторон. Это дает возможность использовать самосвал ГАЗ 3309 в любом из удобных положений, включая труднодоступные площадки. Небольшие габариты обеспечивают авто хорошей маневренностью на дорогах и в пунктах загрузки/выгрузки.

Модернизированная кабина ГАЗ 3309 имеет следующее оснащение:

  • раздельные мягкие сидения для двух человек;
  • рычаг для управления самосвальной платформой;
  • эффективная вентиляция;
  • отопительная система.

Отделка салонов выполнена без изысков из простых, но качественных и надежных материалов (преобладает пластик). Панель приборов имеет все необходимые датчики и индикаторы, которые оформлены в табло круглой формы. В качестве дополнительных факторов комфорта в салоне имеются крючки для одежды, солнцезащитные козырьки.

Плюсы и минусы

Плюсы машины

  • Хорошая проходимость;
  • Неплохая высота дорожного просвета;
  • Отсутствуют проблемы с покупкой запчастей и деталей;
  • Хорошая ремонтопригодность;
  • Небольшая стоимость грузовика;
  • Есть различные модификации автомобиля;
  • Небольшие габариты;
  • Создавалась для сельской местности;
  • Неприхотливое транспортное средство;
  • Интуитивно понятное управление;
  • Удобные сидения;
  • Информативная приборная панель;
  • Вполне мощный силовой агрегат;
  • Не боится перегрузов;
  • В качестве отдельной опции есть предпусковой подогреватель;
  • ABS;
  • Гидравлический усилитель рулевого колеса;
  • Свободного пространства внутри кабины стало больше по сравнению с предшественником;
  • Небольшое потребление топлива;
  • Применяется в различных отраслях;
  • Водительское сидение имеет механические регулировки;
  • Хорошая обзорность;
  • Ремни безопасности.

Минусы машины

  • Устаревший дизайн кабины и кузова;
  • Уровень комфортабельности еще сильно уступает зарубежным вариантам;
  • Металлические элементы начинают быстро ржаветь;
  • Только одно пассажирское сидение;
  • Качество применяемых материалов интерьера;
  • Часто необходимо менять сцепление и детали ходовой части.

Модификации «Садко»

«Тайга» ГАЗ-33081

Имеет комфортную кабину со спальным отделением. Используется в основном в Сибири, в труднодоступных местах в условиях бездорожья. Может оснащаться всеми видами оборудования, которое может потребоваться в ремонте линий электропередач, в геологоразведке, в лесозаготовках.

Бортовой вариант грузовика, созданный специально для нужд Министерства обороны РФ.

«Егерь-2»ГАЗ-3308/33081

В большинстве случаев выпускается с двухрядной кабиной. «Егерь-2» чаще всего используется как вахтовка, а «Егерь» с навесной спецтехникой и оборудованием (краны, подъёмники, электромонтажный обвес, буры, средства пожаротушения и т. д.) Кузов может быть оборудован по заказам УФСИН вариантом «автозак», а также заинтересованные организации заказывают спецкузова для перевозки взрывчатых или особо опасных веществ.

«Вепрь» ГАЗ-33081

Созданный на платформе «Садко» военный автомобиль с цельнометаллическим кузовом. Имеет уникальный в своём классе двигатель, позволяющий эксплуатацию автомобиля на высоте до 4 с половиной километров над уровнем моря. Рабочий температурный диапазон использования автомобиля – от минус 50 до плюс 50⁰С.

Основное использование – в МЧС и у силовых структур.

Кабина

ГАЗ 3309 является среднетоннажным бортовым автомобилем, с кабиной, рассчитанной на 2 человека, максимальная масса перевозимого груза составляет 4.5 тонны. По вашему желанию, в комплект к этой модели могут дать тент. ГАЗ 3309 это заднеприводный грузовой автомобиль, который оснащен механической коробкой передач с 5-ю ступенями.

Дополнительные модификации кабины и ходовой

Кабина нового ГАЗ была улучшена вновь, она была увеличена для комфорта водителя, это позволило разместить в ней двух довольно больших людей. Помимо площади, кабина имела отличную вентиляцию, которая позволяла облегчить езду на дальние расстояния в летнее время или в жарких областях страны. А для северной стороны России была улучшена система отопления Газ 3309.

Данный автомобиль стал первым грузовым автомобилем в стране, в рулевые модификации которого вошел гидропривод руля, который позволил облегчить его поворот и сделать езду более комфортной даже при небольших скоростях. Газ 3309 начал сходить с конвейера в 1989 году, он обладал карбюраторным мотором и возможностью перевозить груз не более чем 4.5 тонны. После успешного запуска модификации в 4.5 тонны, были начаты разработки 5 тонного автомобиля.

Модификация газ 3309 на 4.5 тонны

Для того что бы он был способен выдержать данный вес, была укреплена колесная база и трансмиссия автомобиля. В 1993 году, был начат выпуск серии автомобилей, которые обладали данной модификацией. Они практически сразу пришли на замену старым моделям Газ 3309, но стоили они дороже своих меньших аналогов. Он обладал большим набором улучшений и на смену некоторым старым узлам пришли:

  • Новый двигатель, который обладал шестью цилиндрами;
  • Воздушным охлаждением.

Двигатель позволил достичь 125 лошадиных сил, и в его создании Российской компании помог немецкий концерн Deutz. После успешного изобретения данного двигателя, были начаты работы над автопоездом, который мог перевозить 8.6 тонн груза. Всего, автомобилей с модификацией в 5 тонн было выпущено около 28 тысяч.

Новая модель грузовика газ 3309

Понижение грузоподъемности, но улучшение мобильности

После того как модель Газ 3309 была улучшена до возможности перевозить груз до 5 тонн. Конструкторы задумались о начале уменьшения грузоподъемности, но при этом сама мобильность грузовика была улучшена. И под этим решением и новыми технологиями в 1993 году был выпущен грузовик, весом 3 тонны, он имел модификации с 4 цилиндрами дизельного двигателя. Из всего этого в мощности лошадиных сил вытекало около 85 лошадей.

Основными областями для применения таких автомобилей было использование при перевозке небольших грузов, при низком весе или размере на довольно далекие расстояния.

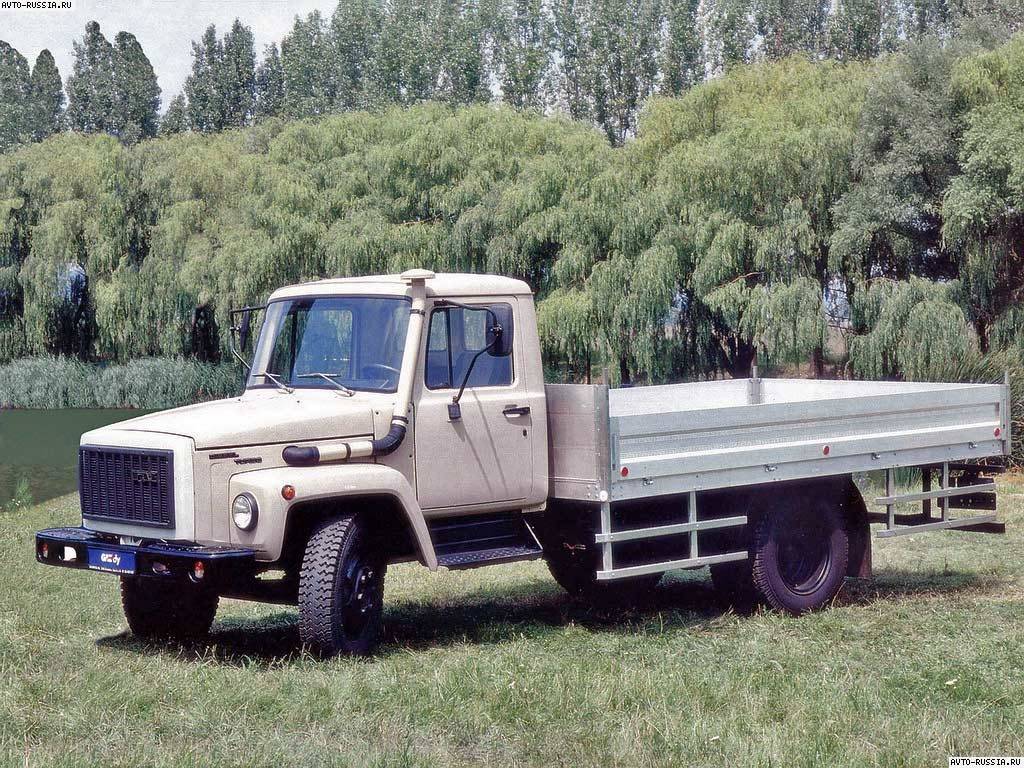

Так выглядит 3х тонный газ 3309

После того как был успешно освоен дизельный двигатель который обладал турбиной и четырьмя цилиндрами, начались работы над изменением вновь ходовой части. Благодаря этому Газ 3309 получил некоторые изменения как внутренние, так и косметические. К косметическим, можно отнести разве что появление трубы для воздуха забора справа от кабины. Но у этой модели автомобиля была довольно плачевная судьба так как экономическая ситуация в стране в тот момент довольно сильно страдала и создание таких дорогостоящих грузовиков было не целесообразно. Их производство остановилось, но продолжилось по истечению некоторого промежутка времени, который продолжался с 1997 по 2001.

После того как экономическая ситуация в самой стране стала более стабильной, производитель решил внести некоторые изменения в Газ 3309 и поэтому двигатель начал закупаться у белорусских поставщиков. Были закуплены дизельные движки которые являлись аналогами двигателей, которые устанавливались на Зил 5301.

Устройство и конструкция

ГАЗ-3309 представляет собой двухосный грузовой автомобиль с приводом на заднюю ось. Стандартным для данной машины является дизельный двигатель ЯМЗ-53442-10 с турбонаддувом рабочим объёмом 4,43 литра и номинальной мощностью 134,5 лошадиных сил. Мотор агрегирован с 5-ступенчатой механической коробкой передач (КПП) с постоянным зацеплением шестерён, которая полностью синхронизирована.

Сцепление однодисковое, сухое, фрикционное, с демпфером крутильных колебаний на ведомом диске; с диафрагменной нажимной пружиной. Привод механизма сцепления — гидравлического типа. Карданная передача включает в себя два вала открытого типа с промежуточной опорой и три карданных шарнира на игольчатых подшипниках.

Кабина грузовика ГАЗ-3309 относится к общепринятому стандарту для моделей среднетоннажного семейства машин Горьковского автозавода. Она цельнометаллическая, двухместная, с простым и лаконичным дизайном как внешнего вида, так и интерьера, в котором определяющими являются прямые контуры с резкими гранями. Кабина снабжена дверями с широким проёмом, крупным остеклением с высокой обзорностью; двумя большими боковыми зеркалами заднего вида с ручной регулировкой.

Крупный капот «аллигаторного» типа обеспечивает водителю надлежащую безопасность и предоставляет удобный доступ в моторный отсек с трёх сторон. Сиденья водителя и пассажира в двухместной кабине раздельные, с высокой спинкой, имитацией боковой поддержки. Они оборудованы трёхточечными ремнями безопасности. Водительское кресло регулируется в горизонтальном и вертикальном направлениях. ГАЗ-3309 оснащён достаточно мощным жидкостным отопителем с радиатором, включённым в систему охлаждения двигателя.

Основой ходовой части ГАЗ-3309 служит штампованная клёпаная рама. Колёса — дисковые, с ободом и разрезным бортовым кольцом. Шины — пневматические, радиальные, размером 8,25 R20 (240R508). Ведущий задний мост снабжен коническим шестеренчатым дифференциалом. Элементы подвески включают в себя четыре продольные полуэллиптические рессоры, дополнительно усиленные в задней подвеске. Гидравлические, телескопические амортизаторы двустороннего действия установлены на передней оси автомобиля. Показатель угла свеса (с полной нагрузкой), в градусах составляет: 38 градусов – передний, и 25 градусов – задний.


Внутренний вид кабины ГАЗ-3309

Рулевой механизм оборудован гидроусилителем руля. Рабочая тормозная система — с пневмогидравлическим приводом. Запасная тормозная система дублирует каждый контур рабочей. Тормозные механизмы — колодочные, барабанного типа, с вакуумным насосом и автоматической регулировкой зазора между накладкой и барабаном. Стояночный тормоз имеет механический тросовый привод к задним колёсным тормозным механизмам.

В электрооборудовании грузовика использована однопроводная система проводки, отрицательные выводы соединены с корпусом автомобиля. Номинальное напряжение в сети составляет 24 Вольта. Генератор переменного тока имеет регулировку «Зима /Лето». Аккумуляторы автомобиля состоят из четырёх батарей марки 6СТ-55А либо 6СТ-55АЗ.

ГАЗ 3309 с новым двигателем

В 2001 году, ГАЗ стал приобретать двигатели у Минского моторного завода. С этого времени и началось новое возрождение ГАЗ 3309, на который стали устанавливать мотор ММЗ Д-245.7. А уже с 2006 года на ГАЗ 3309 устанавливаются дизельные двигатели отвечающие стандартам евро-2. В 2008 дизельные двигатели для ГАЗ 3309 подогнали под параметры евро 3. При желании, на ГАЗ 3309 2008 года выпуска можно установить предпусковой подогреватель.

https://youtube.com/watch?v=IkhX67k4KdY

Мотор 1994 года

На ГАЗ 3309 1994 года выпуска, устанавливается дизельный двигатель 5441, количество цилиндров 4.
Цилиндры расположены в ряд.
Двигатель работает в 4 такта, имеет воздушное охлаждение и оснащен турбонаддувом.
Рабочий объем составляет 4.15 литров, степень сжатия -16.
Максимальная мощность, развиваемая этим двигателем составляет 116 л.с.
Максимальный крутящий момент достигается при 1800 об/мин.

Так выглядит дизельный двигатель 5441 для газ 3309

Полноприводный Газ 3309

Автомобиль во многом был универсален, благодаря этому имел большое количество дополнений и улучшений. Одними из его довольно серьезных улучшений стало добавление полного привода. 4х4 позволил автомобилю сойти с городских дорог на деревенские ухабы. Автомобиль обширно применялся для работы в сельском хозяйстве, деревнях и нашел свою значимую роль в оружейной промышленности .

Его небольшой вес и высокая грузоподъемность позволили соорудить в кузове специальные места, на которых могли располагаться солдаты, или сам кузов мог находиться под тентом и тогда отлично подходил для перевозки ценных армейских принадлежностей под маскировкой.

Новый шаг в новое будущее

После 2006 года, на автомобили Газ 3309 устанавливали двигатели, которые работали на бензине и дизельном топливе.

Автомобиль за все время выпуска не приобрел ни одной не нужной детали, все его улучшения были направлены лишь на большую практичность и стремление к большей грузоподъемности. Внешний вид автомобиля практически не менялся за все время, менялась лишь кабина, которая в некоторых моделях могла становиться либо больше, либо наоборот облегчалась.

Самосвал на базе ГАЗ 3309

Надежность и эффективность это то что получал владелец данного автомобиля и то что он может получить и по сей день.

Минский мотор на модели 2008 года

ГАЗ 3309 2008 года выпуска оснащен дизельным двигателем ММЗ Д-245.7Е3, который имеет рядную структуру и включает в себя 4 цилиндра. Он так же является 4-х тактным, охлаждение используется жидкостное. К турбонаддуву идет дополнение в виде охладителя надувочного воздуха.

ГАЗ-3309: варианты и модификации

Первоначально это был 4-х цилиндровый турбированный дизельный двигатель ГАЗ-5441.10 собственной разработки, мощностью в 122 л.с. и рабочим объёмом в 4,75 л. Впрочем, опыт его производства, продолжавшегося три года, в 1995-1997 гг. был признан в целом неудачным. Поэтому ГАЗ-5441.10 сменил на 3309-й модели ГАЗовских грузовиков мотор минский – Д-245.7, также 4-х цилиндровый, с турбонаддувом, объёмом в 4,75 л., но мощностью в 117 л.с.

Ограниченные партии грузовиков (с индексом ГАЗ-33096) выходили также с китайскими дизелями Камминз – Cummins ISF 3.8L (рабочий объём – 3,76 л, а номинальная мощность – 152,3 л.с.). Некоторая (вовсе несущественная) часть машин была укомплектована 6-ти цилиндровыми дизельными двигателями ГАЗ-562.10. Они представляли собой лицензионную копию австрийских моторов Steyr M-16.

Что же касается модификаций семейства дизельных грузовиков «ГАЗ-3309», то их полный список таков:

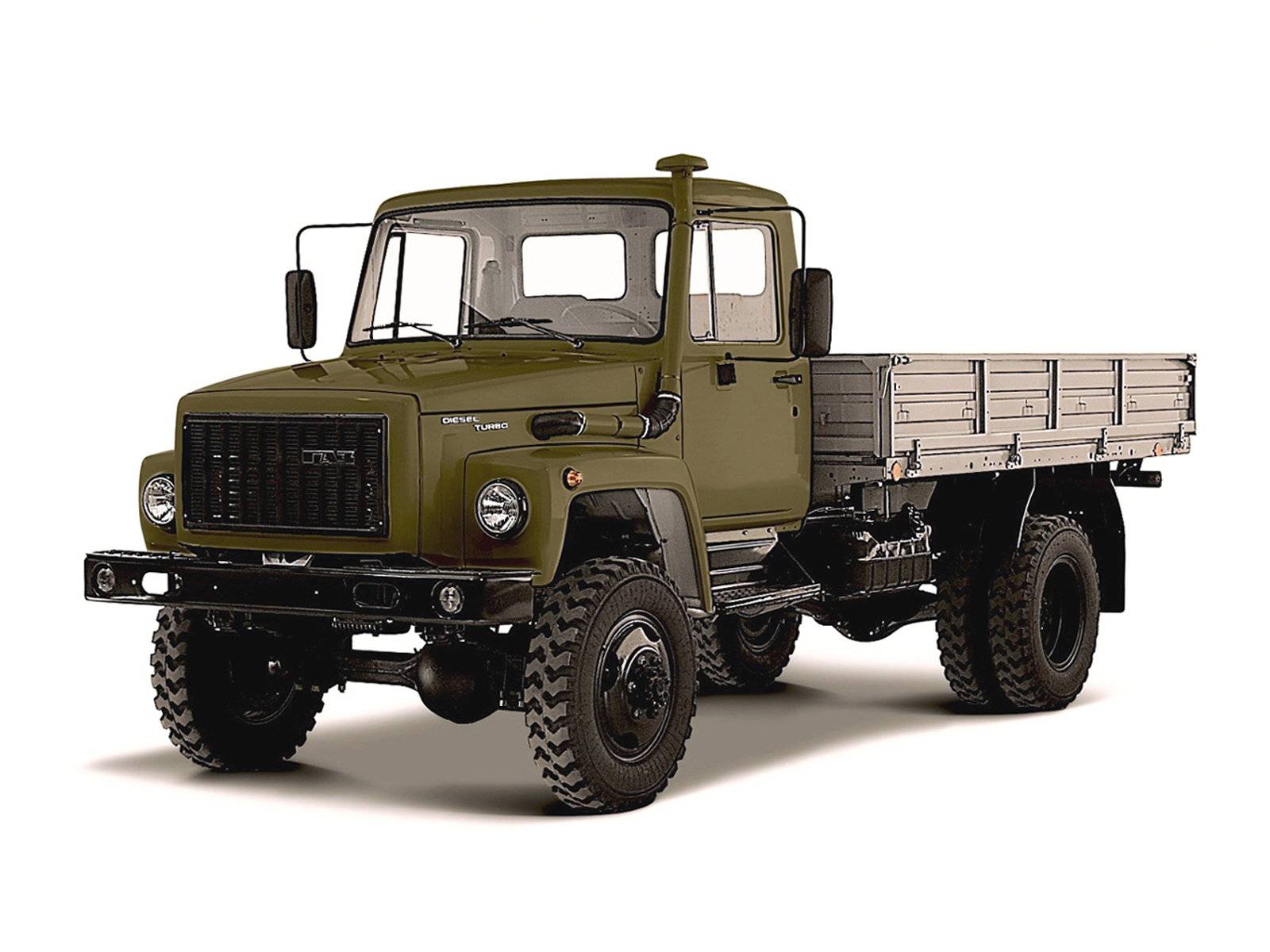

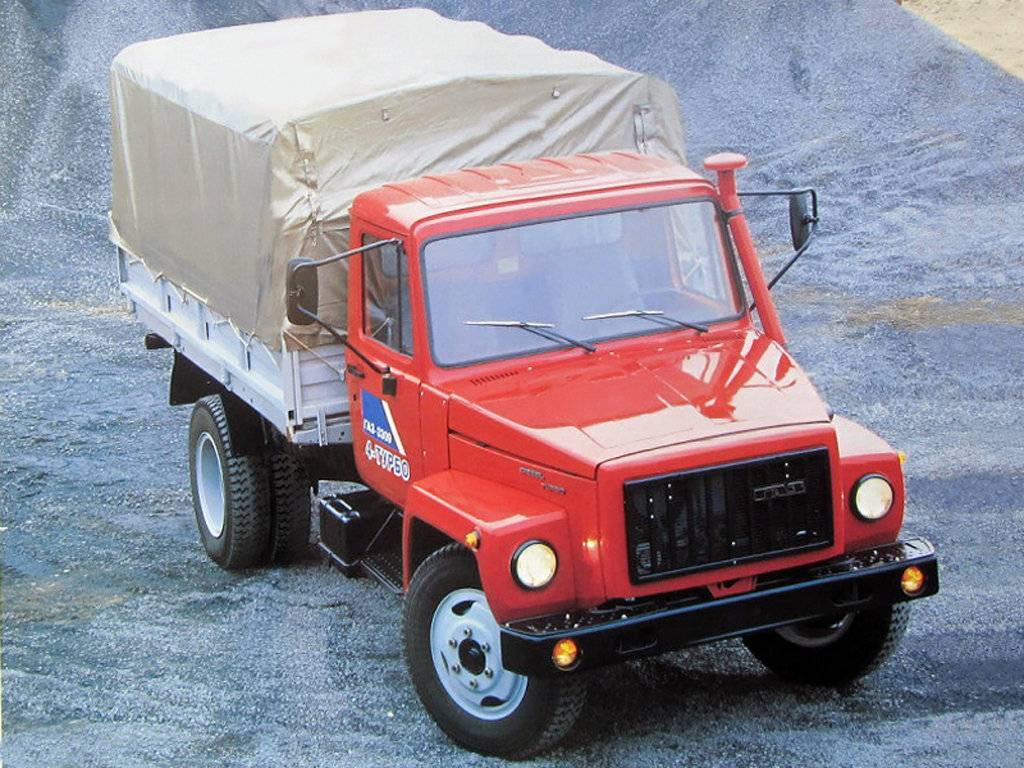

  • ГАЗ-33090 – базовое шасси с турбодизелем ММЗ Д-245.7 (Евро-2);
  • ГАЗ-33091 – удлинённая на 1,4 метра вариация с тем же мотором;
  • ГАЗ-33092 – версия с двойной кабиной, позволяющей «взять на борт» одновременно семь человек. Модель также комплектовалась турбодизелем ММЗ Д-245.7 (Евро-2) и используется для установки на шасси разнообразных специальных надстроек, в том числе: пожарных машин, передвижных ремонтных мастерских и тому подобного;
  • ГАЗ-33094 – удлинённый вариант, который был использован в качестве базы для автобуса КАвЗ-397650;
  • ГАЗ-33096 – бортовое шасси с импортным мотором Cummins-ISF 3.8L;
  • ГАЗ-33098 – бортовое шасси с новым турбодизелем ЯМЗ-53442-10.
  • ГАЗ-САЗ-35071– самосвал с трёхсторонней разгрузкой на шасси ГАЗ-3309, с грузоподъёмностью 4,13 т и объёмом кузова в 5 кубометров (в 10 кубометров – с надставными бортами).
  • ГАЗ-САЗ-35072-10 – самосвал с трёхсторонней разгрузкой на шасси ГАЗ-3309, с с грузоподъёмностью 4,13 т и несколько меньшим объёмом кузова – 4,5 метров кубических.

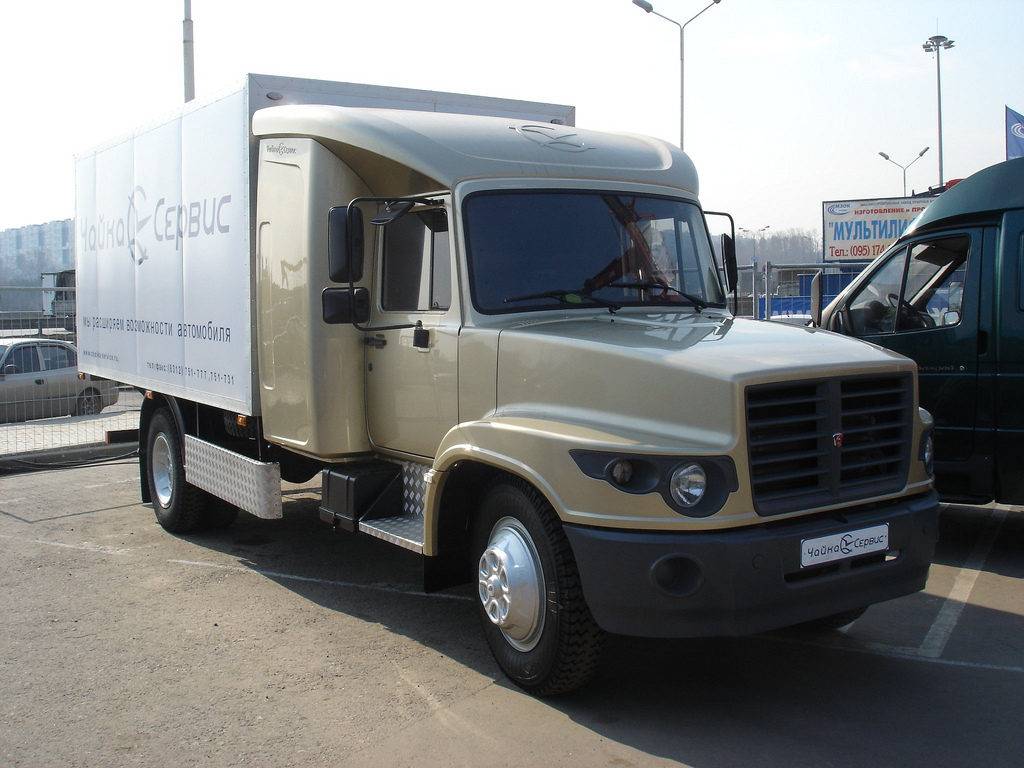

  • ГАЗ-3309 «Добрыня» – удлинённая до 7,9 метров версия, с кабиной, которая была оснащена спальным местом, пластиковым аэродинамическим оперением и спойлерами.

Вообще, в 2000-х годах ГАЗ-3309 стал весьма активно использоваться многими компаниями и организациями в качестве базы для создания разнообразных версий с удлинённой рамой.

Такие длинные фургоны, автомобили-эвакуаторы, краны-манипуляторы, грузовые платформы широкого назначения обладают той же грузоподъёмностью – четыре тонны, но вот возможности перевозки объёмных, нестандартных или длинномерных грузов у них значительно возрастают.

Совсем не лишним является также и спальное место в кабине (если автомобиль используется для междугородних грузоперевозок).

Среднетоннажные грузовые машины ГАЗ-3309 широко и успешно применяются для перевозки самых разнообразных грузов по дорогам всех технических категорий и видов покрытий (в том числе и по грунтовым), и имеют очень хорошее соотношение «цена / качество».

На основе базового шасси уже сам производитель предлагает внушительный ассортимент спецтранспорта – самосвалов, автофургонов обычных и изотермических, автоцистерн, манипуляторов, топливозаправщиков, мусоровозов и т.д. В базовом же варианте использована грузовая платформа с металлическими бортами. Задний и оба боковые – откидные, с дерево-металлическим основанием.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
