Как делать ремонт генератора УАЗ и схема подключения реле

Схема автомобиля — УАЗ 3151

Схема всего электрооборудования на УАЗ 3151 и 3153

1 – передний фонарь; 2 – фара; 3 – противотуманная фара; 4 – звуковой сигнал; 5 – генератор; 6 – подкапотная лампа; 7 – датчик указателя темпеpатуpы охлаждающей жидкости в блоке цилиндpов; 8 – датчик сигнальной лампы аваpийного пеpегpева охлаждающей жидкости в pадиатоpе; 9 – датчик сигнальной лампы аварийного состояния гидропривода тормозной системы; 10 – датчик указателя давления масла; 11 – датчик сигнальной лампы аварийного давления масла; 12 – микровыключатель управлениия ЭПХХ; 13 – свечи зажигания; 14 – датчик-распределитель; 15 – электpодвигатель омывателя ветрового стекла; 16 – электромагнитный клапан ЭПХХ; 17 – электромагнитный клапан карбюратора; 18 – катушка зажигания; 19 – аккумуляторная батарея; 20 – выключатель «массы»; 21 – стартер; 22 – добавочное сопротивление; 23 – боковой повторитель указателя поворота; 24 – выключатель противотуманных фар; 25 – прикуриватель; 26 – предохранитель прикуривателя; 27 – аварийный вибратор; 28 – транзисторный коммутатор; 29 – электронный блок управления ЭПХХ; 30 – электродвигатель стеклоочистителя; 31 – реле стартера; 32 – блок плавких предохранителей; 33 – выключатель сигнала торможения; 34 – переключатель указателей поворота; 35 – выключатель аварийной сигнализации; 36 – прерыватель указателей поворота; 37 – штепсельная розетка; 38 – выключатель фонаря освещения кузова; 39 – фонарь освещения кузова; 40 – переключатель электродвигателя стеклоочистителя и омывателя; 41 – электродвигатель вентилятора отопителя; 42 – переключатель электродвигателя вентилятора отопителя; 43 – резистор отопителя; 44 – предохранитель электродвигателя отопителя; 45 – выключатель зажигания; 46 – тепловой пpедохpанитель; 47 – центральный переключатель света; 48 – ножной пеpеключатель света; 49 – вольтметр; 50 – указатель давления масла; 51 – сигнальная лампа аварийного давления масла; 52 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя; 53 – сигнальная лампа аварийного перегрева охлаждающей жидкости в радиаторе; 54 – указатель уровня топлива; 55 – сигнальная лампа указателей поворота; 56 – сигнальная лампа аварийного состояния гидропривода тормозной системы; 57 – сигнальная лампа включения стояночной тормозной системы; 58 – кнопка звукового сигнала; 59 – сигнальная лампа включения дальнего света фар; 60 – спидометр; 61 – выключатель протитуманного фонаря; 62 – выключатель сигнальной лампы стояночной тормозной системы; 63 – выключатель фонаря заднего хода; 64 – датчик указателя уровня топлива в правом баке; 65 – переключатель датчиков уровня топлива; 66 – датчик указателя уровня топлива в левом баке; 67 – фонарь задний; 68 – фонарь освещения номерного знака; 69 – фонарь заднего хода; 70 – штепсельная розетка прицепа; 71 – фонарь задний противотуманный

Электpосхема генеpатоpа Г250П2

1 – щетка; 2 – контактное кольцо; 3 – обмотка возбуждения; 4 – выпpямитель; 5 – теплоотвод; 6 – обмотка статоpа

Неисправности и ремонт

Распространенные проблемы:

  1. Отсутствие зарядки батареи возникает при проскальзывании приводного ремня из-за износа или слабого натяжения. Ремонт заключается в установке новой детали и корректировке натяжения. Другой причиной может быть износ щеточного узла, который требуется очистить от грязи и нагара. Параллельно рекомендуется осмотреть и зачистить коллектор, при сильном износе поверхность протачивается.
  2. Постоянный перезаряд аккумулятора возникает из-за поломки регулятора напряжения или повреждения цепи питания интегрального узла. Сгоревшая деталь меняется на новую.
  3. Низкая мощность генератора наблюдается при проскальзывании ремня или повреждении регулятора. Также возможно межвитковое замыкание внутри обмоток статора, который придется заменить. Рекомендуется проверить работоспособность диодного моста.
  4. Ускоренный износ щеток возникает при биении коллектора или замасливании поверхности узла. Ремонт заключается в проточке поверхности и обезжиривании бензином.

Как проверить

Проверка генератора выполняется при помощи тестового прибора, который подключается к положительной клемме и корпусу. Напряжение должно находиться в диапазоне 13,5-14,6 В.

Регулятор напряжения тестируется при помощи лампы и подачи повышенного напряжения. Тщательно проверить генератор можно в условиях мастерской с использованием специального стенда.

Замена ремня генератора

Тип и размер ремня зависят от модели двигателя. Например, на инжекторном агрегате ЗМЗ-409 используется поликлиновая деталь длиной 1220 мм. Для снятия элемента необходимо ослабить ролик натяжителя, а затем открутить крепление генератора. После этого ремень снимается со шкивов и монтируется новая деталь.

Смотрите » Как выявить неисправности и провести ремонт переднего моста УАЗ

Для замены клиновидного ремня, применяемого на карбюраторных моторах, требуется ослабить крепление генератора. После установки новой детали натяжение обеспечивается перемещением корпуса по направляющему кронштейну

Важно выставить шкивы генератора и коленчатого вала в одной плоскости, что продлевает срок службы ремня и позволяет снизить шум при работе

Разборка, дефектовка и сборка генератора

Вам потребуются: накидные ключи «на 8», «на 10», «на 24», шестигранник «на 8», отвертки с плоским и крестообразным лезвиями, молоток, пассатижи.

1. Очистите генератор от пыли и грязи.

2. Снимите заднюю крышку, отвернув три гайки шпилек ее крепления.

3. Выверните винт крепления клеммы щеткодержателя…

4. …отверните две гайки крепления щеткодержателя…

5. …и снимите щеткодержатель в сборе с регулятором напряжения.

6. Отпаяйте выводы обмотки возбуждения от выпрямительного блока…

7. …отверните три гайки шпилек крепления выпрямительного блока к корпусу генератора…

8. …и снимите выпрямительный блок.

9. Выверните четыре стяжных болта крепления…

10. …и снимите крышку со стороны контактных колец вместе с ротором.

11. Наденьте головку на гайку крепления шкива генератора, зажмите ее пассатижами и, вставив шестигранник в вал якоря…

12. …отверните гайку, снимите шайбу…

13. …и снимите шкив с якоря генератора.

Отвернуть гайку крепления шкива можно и таким способом.

Зажмите шкив привода генератора в тиски, предварительно обернув его старым ремнем, и отверните гайку крепления шкива.

14. Проверьте исправность регулятора напряжения. Подсоедините контрольную лампу 12 В к щеткам. Подайте напряжение 12 В: «+» на клемму, «–» на «массу» щеткодержателя. При этом контрольная лампа должна гореть. Если контрольная лампа не горит, регулятор напряжения необходимо заменить.

16. Осмотрите контактные кольца. Если обнаружены задиры, риски, царапины, следы износа от щеток и другие дефекты, кольца необходимо прошлифовать. Если повреждение колец не удается вывести шкуркой, можно проточить кольца на токарном станке, снимая минимальный слой металла, и затем прошлифовать. После проточки проверьте биение колец с помощью индикатора. Предельно допустимое биение 0,08 мм. Если биение превышает это значение, замените якорь.

17. Проверьте омметром (тестером) сопротивление обмотки якоря, подсоединив его к контактным кольцам. Если омметр покажет бесконечность, значит, в обмотках обрыв и ротор нужно заменить.

18. Проверьте омметром, нет ли замыкания обмотки на корпус якоря. Один провод омметра подсоедините к корпусу якоря, а второй — поочередно на каждое кольцо. В обоих случаях омметр должен показывать бесконечность.

19. Осмотрите статор. На внутренней поверхности статора не должно быть следов задевания якоря о статор. В противном случае замените подшипники вала якоря или крышки генератора.

20. Проверьте, нет ли замыкания обмоток статора на корпус. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Подсоедините лампу к выводу обмотки статора, а провод от источника тока к корпусу статора — лампа гореть не должна. Если лампа горит, это указывает на то, что в обмотке произошло замыкание, следовательно, необходимо заменить статор или обмотку.

21. Проверьте проводимость обмоток статора. Для этого подсоедините один провод омметра к одному из выводов обмотки, а второй — к другому выводу. Если омметр покажет сопротивление, значит, обрыва нет.

22. Проверьте диоды выпрямительного блока, для этого подсоедините один провод омметра к «массе», а второй — к выводу диода, затем поменяйте провода местами. Диод должен пропускать ток только в одну сторону. Если диод пропускает ток в обе стороны, значит, он неисправен.

23. Осмотрите крышку генератора со стороны привода в сборе с подшипником. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или появились потеки смазки, обнаружены трещины в крышке, особенно в местах крепления генератора, замените крышку в сборе с подшипником.

24. Для замены подшипника без крышки выверните четыре винта крепления пластины подшипника…

26. …и оправкой подходящего размера выпрессуйте подшипник из крышки.

27. Установите новый подшипник в порядке, обратном снятию.

28. Проверьте легкость вращения подшипника со стороны контактных колец. Если при вращении подшипника ощущается люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или появились потеки смазки, подшипник необходимо заменить. Для этого съемником спрессуйте подшипник с вала ротора и напрессуйте новый с помощью подходящей оправки, прикладывая усилие к внутреннему кольцу подшипника.

29. Осмотрите крышку генератора со стороны контактных колец. При обнаружении трещин крышку необходимо заменить.

30. Осмотрите резиновую уплотнительную прокладку подшипника крышки со стороны контактных колец, при обнаружении на прокладке признаков старения замените ее.

31. Соберите генератор в порядке, обратном разборке.

Источник

Генераторы для УАЗ

Для автомобилей УАЗ с новой панелью приборов используется другая схема с доп. диодами, и регулятор напряжения Я 112 В. К генератору подходит три провода. Это генераторы 6631.3701 одинарный шкив 6651.3701 двойной шкив

Генератор без доп. диодов, с регулятором напряжения Я112А. К генератору подходит два провода

Такие генераторы устанавливались на автомобили со старым щитком приборов, без лампочки разрядки аккумулятора.

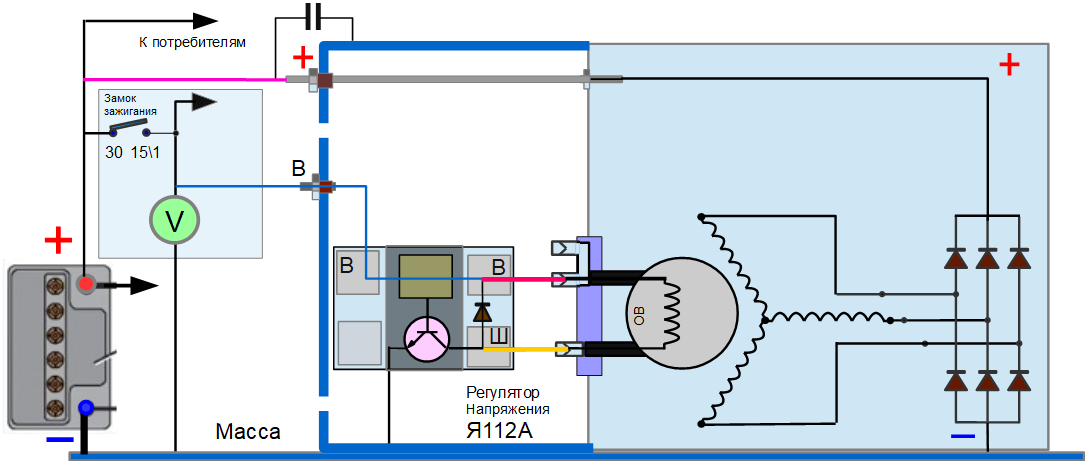

Схема показывает сам генератор, регулятор напряжения, аккумулятор и внешнее подключение.

В корпусе генератора установлена обмотка, по схеме «Зведа» и диодный мост 6 диодов. Внутри обмотки установлен ротор с обмоткой возбуждения, ток в обмотку возбуждения подводится через щетки.

Обе щетки изолированы от массы, используется схема с заземленным транзистором. Винт крепления щеточного узла устанавливается через изолирующую шайбу.

Конструктивно эти генераторы собраны из деталей генератора 372.3701, только корпус предназначен для установки на двигатели УАЗ.

В задней части генератора сделан дополнительный колпак, у котором установлен регулятор напряжения. Такая конструкция обеспечивает лучшую брызгозащищенность генератора, которая требуется для автомобилей внедорожников.

Любой автомобильный генератор переменного тока, первоначально возбуждается от аккумулятора. Магнитное поле ротора создается током, и этот ток протекает от аккумулятора.

После того, как генератор возбуждается, и начинает отдавать ток, часть этого тока используется для собственного возбуждения, а аккумулятор начинает заряжаться и сам становится потребителем тока.

При включении замка зажигания, ток через ротор появляется, еще до начал вращения генератора. Этот ток идет от аккумулятора, через контакты замка зажигания 30 – 15\1, далее на винт В на крышке генератора. Внутри этот винт соединен с точкой В регулятора Я 112А. Плюс, попадающий на точку В, открывает транзистор регулятора напряжения. Ток проходит на выход (вторая точка В регулятора) далее на щетку, через обмотку, вторую щетку, через открытый транзистор регулятора, и на массу. Ротор начинает раскручиваться и его магнитное поле пресекает витки обмотки генератора поочередно то южным, то северным полюсом, это и вызывает появление ЭДС в обмотке, Генератор начинает работать. Теперь ток возбуждения идет через те же самые контакты замка зажигания, но уже не от аккумулятора, а от плюса генератора. Генератор расходует на собственное возбуждение 5 — 10% своего тока.

Конденсатор, подключенный к выходу генератора, нужен как фильтр. Для того чтобы искрение под щетками генератора не создавало шипение в радиоприемнике автомобиля.

К генераторам такого типа подходит только два провода – толстый провод на силовой выход генератора, этот провод идет на аккумулятор и питает все электрооборудование автомобиля и тонкий провод, который идет от замка зажигания, через него происходит первоначально возбуждение генератора и основное возбуждение от выхода генератора.

Как подключить регулятор напряжения при сборке генератора.

В генераторах 6631.7301-01 и 6651.3701-01 применяется регулятор напряжения Я112А

Регулятор с держателем крепится к колпаку генератора с внутренней стороны, от него отходят три провода, и их нужно правильно подключить. Внешний провод возбуждения подключается к точке В регулятора, вторая точка В и точка Ш подключаются к щеткам.

Если генератор сломался, а на замену есть генератор 6631.3701 с доп. диодами, то его можно поставить. Придется навесить проводок между точками В и Д и вставить в этот проводок диодик.

Источник

Характеристики генератор для УАЗ

Ну вот, все на месте, все подключено, первый запуск и все работает, отлично!

Рекомендуется проводить разборку механизма только в специальном сервисе. Но величина этого тока зависит от частоты вращения ротора и, соответственно, оборотов двигателя.

В генераторе очень много небольших деталей, потому их необходимо рассортировать на столе.

В ходе технического обслуживания необходимо удостовериться в том, что генераторное устройство а или любое другое на двигателе надежно установлено. У этого генератора регулятор напряжения уже встроен в щеточный узел самого генератора, а у меня был выносной поэтому старый регулятор напряжения открутил как лишнюю деталь и выкинул лишние провода. Номинальный ток, А

Далее отворачивается длинный болт, крепящий генератор к блоку цилиндров снизу. Убедитесь, что щетки целы, не заедают в щеткодержателях и надежно соприкасаются с контактными кольцами; проверьте натяжение пружин щеток.

Думал, все получилось, но после накидывания ремня генератора, мы видим, как ремень проходит под термостатом, и он нам мешается. Осматривается статор. Износ щеток минимален, генератор не шибко грязный, осталась заводская окраска. Изымается крышка вместе с ротором. Ремонт в мастерской обойдется дороже, но качество его выполнения будет намного лучше.

3 метода проверки регулятора напряжения генератора

Потом мой товарищ сказал, это все ерунда и надо сделать нормально — выкидывай этот уголок! Какие модификации имеет ремень генератора? При отсоединении проводов необходимо вытянуть саму колодку. В качестве тюнинга добавил бы вырез сверху и конечно же покрасил бы в красный цвет, а так как времени уже было мало, довольствовались тем что есть!

Ну раз на подходит, думаю на тоже подойдет. Дальнейшие действия следует выполнять в таком порядке. Выбирая подходящий элемент, надо руководствоваться инструкцией по эксплуатации, а также каталогом деталей конкретного двигателя. Думал, все получилось, но после накидывания ремня генератора, мы видим, как ремень проходит под термостатом, и он нам мешается. 3. Система зарядки — 2

Автомобильный двигатель внутреннего сгорания УМЗ-417, устанавливаемый на УАЗ 469, комплектуется генератором постоянного тока Г250П2. Главная и единственная функция этого агрегата – преобразование механической энергии вращения коленчатого вала двигателя в электрическую энергию.

При движении транспортного средства все элементы электросети получают необходимое электричество только от работающего генератора. Это система зажигания, приборы освещения, коммутационное оборудование, бортовой компьютер, диагностическая система. От генератора также заряжается аккумуляторная батарея. Обычно для всех легковых автомобилей используются генераторы мощностью около 1 кВт.

Системы и стратегии для победы

Эта ошибка связана с предыдущей. Когда игрок считает, что существуют специальные стратегии, помогающие выиграть, он автоматически верит в связь между спинами, которой не существует. Очевидно, что никто не запретит вам изменять размер ставки, количество активных линий и другие. Это делает игру более интересной, помогает контролировать расходы, но не гарантирует успеха на игровых автоматах.

Единственный безопасный способ выиграть – это несколько простых шагов

Для начала вам нужно выбрать лучшую модель для вашей игры, обратить внимание на возможные ставки, количество линий и комбинаций. Тогда вы должны поставить ограничения в деньгах и времени

Очень важно не потерять все

Где находится реле поворотов?

В автомобилях УАЗ схема указателей поворота включает в себя рулевой переключатель, реле поворота, аварийную сигнализацию и шесть лампочек.

Эту систему защищают от перегрузок несколько предохранителей:

  • F8 – 10 А (для аварийной сигнализации);
  • F20 – 7,5 А (для указателей поворотов).

Поворотники без реле мигать не будут, поэтому его неисправность легко определить.

Располагается в монтажном блоке, с левой стороны, у ног водителя. В санитарных, грузопассажирских автомобилях типа УАЗ реле поворотов устанавливается на перегородке, за водительским сиденьем.

В случае неисправности реле его необходимо снять, при этом не допускается применение металлических предметов.

Ну вот сколько у меня было машин с двигателями ЗМЗ 406,405, 409 и генераторами нового образца — у всех одна и та же проблема: хронический недозаряд АКБ. Вычитал однажды в «За рулем», что можно внедрить диод в разрыв питания щеток генератора, напряжение повышается на 1 вольт, но ведь это колхоз, к тому же генератор продолжает бояться воды. У меня после каждой лужи или мойки двигателя генератор долго приходит в себя. Гена новый, на 100А, но АКБ в недозаряде хронически, а если включить освещение, люстру, нажать на тормоз, вообще в минус уходит. Спрашивается, смысл покупать гену на 100А, если он не может дать нужный ток? Причина кроется в конструкции генератора и принципах работы его релюхи. Реле генератора состоит из транзистора, настроенного так, что ток ограничивается (по задумке конструкторов) в пределах 13,2 -13,9В. Якорь генератора возбуждается плюсом от замка зажигания, а минус на щетку проходит через транзистор на щеточном узле. Транзистор тупо отключает минус при достижении максимума тока( 13,9В). Делает он это с приличной частотой, поэтому фары не мигают. Проблема в том, что транзистор сильно греется, а теплоотвода на нем нет. При повышении температуры растет сопротивление и нарушается правильная работа реле зарядки. Работает как ей вздумается. К тому же релюха плохо «отслеживает» падение напряжения на клеммах АКБ, так как расстояние по проводам большое, падение напряжения хорошее, но на клеммах генератора все хорошо. На мнимый перезаряд релюха ограничивает ток. АКБ в свою очередь недополучает энергии. Особенно при включенных потребителях. Кроме этого хотелось упростить замену сгоревшего реле зарядки. Я решил грамотно исправить ситуацию вернувшись к старой рабочей схеме зарядки. В магазине купил внешнее реле от Волги /Газели с номером 131.3702-03, оно двухрежимное «мин /макс». Использовал штатный щеточный узел, на котором сгорел транзистор, удалил все контакты, которые идут в транзистор. Плюсовой контакт подключил к штатному как и было, а от массового контакта релюхи вывел провод, который подключается к клемме «Ш» внешней релюхи. От реле вывел провод и кинул его на постоянный плюс ближе к АКБ. Реле закрепил на кронштейне расширительного бачка с хорошей «массой» Теперь реле не будет бояться воды и перегрева, так как имеет хороший теплоотвод. Тест показал, что на холостых генератор свободно выдает 14, 2 В, а при включении вентилятора печки, ближнего света и люстры падение составляет примерно 1 В. На фотках будут видны кнопки ближнего света и печки, а так же вольтметр штатный и вольтметр борт. компьютера. Правый нижний тумблер принудительно включает два Нивских вентилятора, подключенных через два реле и колодку с предохранителями( на фото ее видно) :

Устройство

На машинах встречаются следующие приборы:

  • ранняя модель Г12, вырабатывающая ток силой до 20 А;
  • Г250, оснащенный встроенным выпрямителем, развивает мощность до 350 Вт;
  • улучшенный 161 3771, оборудованный интегральным регулятором напряжения;
  • бесщеточные изделия модели Г700А30.

Все модели генераторов крепятся на картере силового агрегата на правой боковине специальным кронштейном. Для привода используется ремень, натянутый между шкивами. Нижняя опора генератора позволяет перемещать узел на небольшое расстояние, обеспечивая натяжение привода.

Составные элементы:

  1. Внешний корпус, изготовленный из легкого сплава или стали (на ранних моделях). С торцов расположены крышки, в которых размещены подшипники качения. Задняя крышка на ряде моделей используется для установки выпрямительного блока, щеток и регулятора напряжения.
  2. Внутри корпуса размещен пакет стальных листов с намотанным проводом, формирующим 3-фазную обмотку. Устройство называется статором, используется для генерирования тока.
  3. Внутри статора на подшипниках вращается ротор, на котором размещены стальные втулки и обмотка возбуждения. Выводы провода прикреплены к коллектору. На внешней стороне статора имеется вал с выемкой под шпонку, использующийся для монтажа приводного шкива. Деталь зафиксирована при помощи гайки. Перед шкивом установлена крыльчатка, обеспечивающая подачу охлаждающего воздуха внутрь прибора.
  4. Для подвода напряжения возбуждения используется щеточный подпружиненный узел.
  5. Выпрямительный мост состоит из 6 диодов.

Как подключить генератор МАЗ?

При мойке двигателя рекомендуется защищать генератор от попадания воды. Каждая фаза состоит из двенадцати последовательно соединенных катушек, расположенных на отдельных полюсах всего 36 полюсов.

В щеткодержателе также установлено подпиточное сопротивление 3 величиной 75Ом, служащее для обеспечения надёжного возбуждения генераторной установки на низких оборотах двигателя. Отключение аккумулятора при работе силового агрегата снижает нагрузки и приводит к неисправности генератора ЯМЗ. Замену вышедшего из строя регулятора и щеток надо проводить в мастерской.


Это сделано для того, чтобы разгрузить контакты ВПС, так как ток при первоначальном возбуждении генератора может достигать 5 А. Генераторная установка представляет собой трехфазную двенадцатиполюсную синхронную электрическую машину со встроенным выпрямительным блоком, помехоподавляющим конденсатором, щеткодержателем с регулятором напряжения и системой с протяжной вентиляцией. Кроме прямых функций — выработки электроэнергии для снабжения электрооборудования авто, к современным генераторам предъявляется еще одно требование — он не должен влиять и реагировать на радиоволны. Сердечник набран из пластин электротехнической стали, изолированных друг от друга лаком и соединенных сваркой по наружной поверхности пакета. А оно требуется для системы зажигания, бортового компьютера а теперь и разнообразных гаджетов , устройств диагностики и контроля и само собой для освещения, как сигнального, так и бытового.


С увеличением частоты вращения ротора напряжение генератора может достигнуть опасного для приемников значения, поэтому генератор работает совместно с регулятором напряжения, поддерживающим напряжение в бортовой сети автомобиля в заданных пределах. Так как электродвигатель работает непродолжительное время, то он обеспечивает нормальную работу подогревателя при пробегах автомобилей в течение нескольких капитальных ремонтов. Происходит возбуждение генератора от тока независимого источника — аккумуляторных батарей. Во время эксплуатации контролируйте натяжение ремня и следуйте за износом составных элементов. Водостойкое исполнение генератора обеспечивается применением соответствующих покрытий поверхности его деталей и пропиткой обмоток водостойкими лаками.

Генераторы автомобиля МАЗ моделей и питание получают от дополнительных диодов. Если напряжение возрастает или уменьшается, регулятор соответственно уменьшает или увеличивает ток возбуждения и вводит напряжение в нужные пределы. Ротор 17 представляет собой вал с напрессованными шихтованным пакетом и втулкой. Нельзя проверять исправность схемы электрооборудования и отдельные провода мегомметром или лампой, на которую подается напряжение выше 26 В, при неотключенном генераторе. После сборки схема закрывается крышкой и заливается специальным герметиком.

На другой малогабаритной керамической плате расположены структуры кристаллы транзистора предоконечного каскада Т2, выходного транзистора Т3 и гасящего диода Д1. Неправильное подключение проводов и клемм вызывает выход из строя выпрямительных диодов. При проверке генератора на автомобиле пересоединять провода и подключать для проверки приборы необходимо при отключенном выключателе массы. Вывод предназначен для подключения тахометра и других устройств реле блокировки стартера, АБС и прочее , критичных к форме фазного сигнала. Фазы обмотки статора якоря генератора Схема подключения резервного генератора к дому. Реверсивный рубильник схема подключения
