Принцип работы и способы ремонта главного цилиндра сцепления для УАЗ

Принцип работы

На автомобилях УАЗ Патриот установлен следующий тип сцепления: однодисковое с расположенной в центре нажимной диафрагменной пружиной. По виду трения оно сухое, по режиму включения — постоянно замкнутое. Диафрагменное сцепление также называется лепестковое. Этот вид применяется и в других моделях УАЗ: 3741 «буханка», внедорожники 469, 3151. Лепестковое используется и для автомобилей других марок.

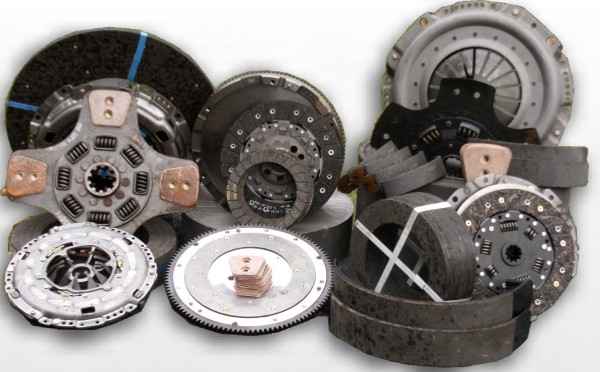

Состоит оно из следующих деталей:

• диск нажимной (корзина),
• диск сцепления(ведомый),
• подшипник выжимной,
• вилка привода подшипника выжимного,
• система привода,
• педаль выключения.

Нажимной диск помещен в стальной штампованный кожух, прикрепленный к маховику двигателя с помощью болтов. Ведомый диск зажимается пружиной,он располагается между маховиком и нажимным диском. Во время эксплуатации подшипник закрытого типа не нуждается в смазке.

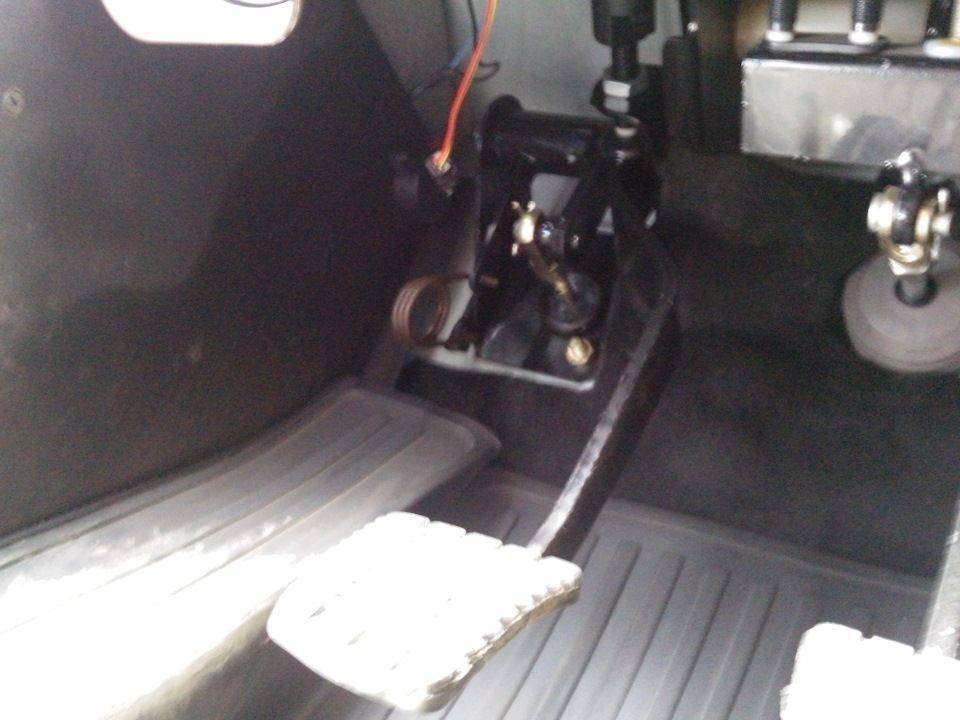

Привод выключения сцепления на автомобилях УАЗ Патриот установлен гидравлический. Его состав:

• главный цилиндр,
• рабочий цилиндр,
• педаль,
• трубка,
• шланг.

Назначение привода — передача усилия от педали к вилке. При воздействии на педаль поршень, помещенный в главный цилиндр, перемещается и вытесняет через трубопровод в рабочий цилиндр жидкость. Поршень, помещенный в рабочий цилиндр, воздействует на вилку выключения сцепления. Тогда вилка перемещает подшипник по направляющей. Подшипник, в свою очередь, воздействует на диафрагменную пружину, которая перестает прижимать к маховику нажимной диск. Происходит выключение сцкпления.

Лепестковое сцепление имеет следующие преимущества:

• меньшая масса деталей,
• меньший размер деталей,
• большая продолжительность эксплуатации деталей до очередного обслуживания,
• улучшенная функциональность,
• более простое обслуживание.

Особенности работы и эксплуатации привода сцепления Уаз.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах коробки передач.

Если во время движения при резком нажатии на педаль газа обороты двигателя резко растут, а потом немного падают и автомобиль начинает разгоняться, то сцепление требует ремонта или замены. Для того чтобы уменьшить износ сцепления и продлить срок его службы, желательно выполнять следующие несложные рекомендации :

— не рекомендуется постоянно держать ногу на педали сцепления, так как оно оказывается хоть немного, но выжато, ведомый диск при этом пробуксовывает и быстрее изнашивается, кроме того, хоть выжимной подшипник и рассчитан на работу в режиме постоянного вращения, но при даже немного нажатой педали сцепления он находится под нагрузкой и поэтому его ресурс снижается

— по той же причине не рекомендуется подолгу держать сцепление в выключенном состоянии, например перед светофором, если не надо сразу трогаться с места, то лучше включить нейтральное положение коробки передач и отпустить педаль сцепления.

Проверка свободного хода

Проверка свободного хода штока рабочего цилиндра внедорожника УАЗ Патриот осуществляется следующим образом:

1. На данном элементе установлена оттяжная пружина, которую надо демонтировать. Для этого сначала отсоединяется крепление пружины от вилки, а затем и от цилиндра.
2. Далее потребуется воспользоваться линейкой, с помощью которой замеряется свободный ход штока. Для измерения линейку необходимо расположить так, чтобы можно было произвести замер. После этого рукой нужно нажать на вилку до упора и поставить метку на линейке. Затем отпускаем вилку и также делаем отметку. Если получившееся расстояние (свободный ход) превышает норму (1-3 мм), то требуется регулировка.

Итак, выяснив, что свободный ход штока рабочего элемента на внедорожнике УАЗ Патриот превышает норму, нужно прибегнуть к процессу его регулировки.

Что собой представляет

Главный цилиндр представляет собой устройство, внутри которого находится поршень и тормозная жидкость. Поршень приводится в действии посредством штока или толкателя, присоединенного к педали сцепления. При нажатии на педаль поршень приводится в действие, посредством чего происходит подача жидкости в рабочий элемент. Без наличия главного элемента или при его неисправности функционирование сцепления становится невозможным. Рассмотрим основные неисправности главного цилиндра, их устранение и замену элемента.

Возможные неисправности

Хотя главный элемент и представляет собой несложную конструкцию, но он может быть источником серьезных неисправностей. В частности, к неисправностям данного устройства можно отнести:

• Недостаток жидкости в устройстве.
• Наличие воздуха в системе.
• Механическое повреждение составных устройств.

Каждая неисправность имеет характерные способы устранения, а именно:

1. Недостаток жидкости в системе можно исправить, не прибегая к серьезным ремонтным работам. Для этого необходимо бачок заправить до отметки. Чтобы не допускать ее понижения в бачке, следует периодически проверять.
2. Наличие воздуха в системе можно исправить путем прокачки. Но первоначально необходимо устранить причину, по которой воздух попал в систему.
3. Если главный цилиндр имеет явные механические повреждения, то необходимо его заменить или произвести ремонт при незначительном дефекте.

Рассмотрим, как осуществляется процесс замены главного цилиндра сцепления на внедорожнике УАЗ Патриот, а также процесс удаления воздуха.

Замена

Замена главного цилиндра на внедорожнике УАЗ Патриот осуществляется тогда, когда изделие не подлежит ремонту. При этом на цилиндре наблюдается утечка через уплотнительные резинки. Также не исключены и внутренние пропускания, что приводит к малоэффективному функционированию. В таком случае, рассмотрим процесс его замены на внедорожнике УАЗ Патриот.

Для проведения работ потребуется наличие ключей на “12” и “13”, а также шприц. Приступаем к непосредственной замене:

1. Выкачивается тормозная жидкость из системы. Для этого используется шприц.

2. Ключом осуществляется вывинчивание гайки, с помощью которой фиксируется тормозной шланг.
3. После вывинчивания гайки, шланг можно отвести в сторону. Чтобы избежать вытекания из шланга, необходимо его закрыть тканью или резиной.
4. Далее работы выполняются в салоне внедорожника УАЗ Патриот. Необходимо отсоединить стержень, который зашплинтован к педали сцепления.
5. Отвинчиваются две гайки, посредством которых держится главный цилиндр сцепления.
6. Теперь можно вывести из зацепления главный цилиндр.

Извлечение элемента осуществляется в подкапотном пространстве.

На этом снятие изделия завершено. Установка нового элемента осуществляется в порядке обратном снятию.

Прокачка системы

После замены главного цилиндра сцепления, обязательно потребуется прокачка системы, для того чтобы удалить воздух. Рекомендуется проводить прокачку вдвоем. Процесс прокачки следующий:

1. После сборки системы наливаем в бачок тормозную жидкость.
2.  Снимаем защитный колпачок со штуцера прокачки на рабочем цилиндре. На него нужно надеть кусок шланга соответствующего диаметра, второй конец шланга опускаем в емкость с тормозной жидкостью.
3. Теперь помощник должен резко нажать на педаль сцепления 4-6 раз, и не отпускать ее.
4. Приоткручиваем штуцер до тех пор, пока в емкость не начнет выходить воздух, затем жидкость с воздухом. Педаль при этом провалится до конца рабочего хода. Помощник продолжает держать ее нажатой.
5. Закручиваем штуцер.
6. Повторяем 3, 4 и 5 пункты до тех пор, пока в емкость начнет выходить жидкость без воздуха.
7. Прокачка завершена. Отсоединяем шланг со штуцера и одеваем на него защитный колпачок.

https://youtube.com/watch?v=lRFEPbLrcVA

В завершение стоит заметить, что исправность главного устройства на внедорожнике УАЗ Патриот способствует правильному функционированию сцепления, поэтому следует контролировать исправность каждой детали на автомобиле, особенно, которые на виду.

Ремонт

Наличие схемы внутреннего устройства конструкции позволяет провести самостоятельный ремонт в случае простых неисправностей. Увеличение расхода топлива, масла, протечка охлаждающей жидкости, нехарактерные шумы и постукивания в механизме — первые показания к ремонту. Продлить функционирование деталей и транспорта помогает обслуживание и замена износившихся компонентов.

Как отрегулировать лапки сцепления

Для того чтобы отрегулировать сцепление на УАЗ, потребуется провести следующие ремонтные работы:

1. Измерение линейкой величины свободного радиуса перемещения педали привода, выключающей механизм. Нормативное значение для пружинно-рычажного типа должно укладываться в пределы от 35 до 55 мм, для диафрагменного типа — от 5 до 30 мм.
2. Измерение полного хода педали после ее опускания до предела. Нормативное значение для пружинно-рычажного типа составляет 18,5 см, для диафрагменного типа — 16,5 см.
3. Настройка необходимого положения путем изменения позиции с помощью ключа.
4. Контроль расстояния при опущенной педали между перегородкой моторной части и серединой оси штока. Необходимо добиться значения в 9,6 см. Вилка должна обладать свободной траекторией перемещения минимум 1,7 см. Изменение длины толкателя рабочей корзины — инструмент регулировки. Для этого необходимо снять и обратно закрутить толкатель до получения нужного значения.

Регулировка свободного хода педали сцепления требуется, если между расположенной на оттяжных рычагах поворотной частью и регулировочных винтах и элементах приспособления расстояние не лежит в пределах 50,75-52,25 мм. Винты можно снимать и закручивать обратно до установления правильного размера.

Соединение диафрагменной пружины не нуждается в настройке свободного хода и не требует регулировки системы выключения механизма. Правильные габариты зазоров и ходов обеспечены особенностями конструкции.

Как прокачать сцепление

Прокачка гидропривода потребуется в случае, если нажатие на педаль отличается чрезмерной мягкостью, нет возможности полностью выключить механизм. Все это указывает на наличие воздуха в гидроприводном узле. Ремонтные мероприятия проводят через перепускной клапан аналогично работам с гидроприводом тормоза. Упростит задачу наличие помощника. Последовательность действий:

1. Доливка рабочей жидкости в емкость главного цилиндра до нормативного предела.
2. Освобождение головки перепускного клапана от защитного элемента, подсоединение резинового шланга.
3. Подготовка емкости объемом более 0,5 л, заполненной рабочей смесью. Опустить свободный конец шланга в жидкость.
4. Создание в полученной системе давления с помощью нескольких нажатий на педаль через 1-2 секунды.
5. Поворот перепускного клапана в половину оборота.

В сосуд с жидкостью из системы будет выходить воздух. Когда движение пузырьков прекратится, необходимо нажать педаль и повернуть до упора клапан. Во время мероприятий следует постоянно контролировать наличие смеси в емкости главного цилиндра во избежание повторного проникновения в систему воздуха.

После прокачки в бачок доливают жидкость и возвращают защитный колпачок на клапан. Не используйте для этой цели жидкость из емкости, в которую был опущен шланг. В ней содержится воздух, который самостоятельно исчезает через 24 часа или после фильтрации.

Как правильно поставить диск сцепления

От правильной установки детали зависит функциональность транспорта, плавное движение, отсутствие шума и вибрации, комфортное перемещение по трассе. Последовательность действий, как правильно поставить диск сцепления:

1. Демонтаж коробки передач и рабочего цилиндра гидропривода.
2. Снятие 4 болтов, соединяющих внизу картер сцепления, с помощью ключа.
3. Удаление из конструкции нижнего элемента картера сцепления и прокладки.
4. Установка отметки позиции маховика и корзины — ведущего диска.
5. Снятие крепежных элементов, соединяющих корзину и маховик.
6. Демонтаж ведущего и ведомого дисков.

Главный цилиндр сцепления

В автомобиле все механизмы имеют органы воздействия и органы управления, не является исключением и система сцепления машины. Она нужна для того, чтобы на короткое время отсоединить КПП от мотора и переключить скорость. Принцип работы основан на том, что водитель, нажимая на педаль, отсоединяет механизм переключения передач от мотора внутреннего сгорания. После того, как педаль отпущена, диск снова соединяет мотор и КПП, и машина начинает движение или ускоряется. Для того, чтобы водитель не прилагал усилия к педали, был разработан дополнительный усилитель педали сцепления. Основной частью этого механизма является главный цилиндр сцепления.

Устройство

В основной состав входят:

• бачок, в него заполняется жидкость, чаще всего тормозная, она нужна, чтобы передать давление с педали на диск;
• главный цилиндр сцепления;
• рабочий цилиндр сцепления;
• педаль;
• трубопровод.

Главное, что должно работать в этой системе, – это рабочий цилиндр сцепления, именно с его помощью отводится диск сцепления от мотора.

Главный цилиндр сцепления может быть нескольких видов, но главная задача и принцип работы остаются неизменными во всех вариантах. Итак, каждый главный цилиндр содержит следующие элементы:

• толкатель, он связывает педаль и механизм;
• главный цилиндр;
• поршень;
• пробки и пружина.

Для того, чтобы наглядно рассмотреть устройство этого прибора, можно найти схему в Интернете. Рассмотрев схему, становится ясным, что основную часть цилиндра заполняет жидкость, которая в любой момент может отодвинуть диск сцепления от мотора. Жидкость хранится в верхней части, это нужно, чтобы жидкость без труда попадала внутрь и постоянно был запас рабочей жидкости. Когда педаль отпущена, между соединителем педали с цилиндром и поршнем образовывается пространство, через которое жидкость из системы попадает в устройство. Помимо области для ее хранения в главном цилиндре предусмотрена специальная зона. Во время нажатия на педаль в рабочей зоне происходит движения поршня, и устройство главного цилиндра сцепления передает усилие на рабочий цилиндр сцепления. Такая конструкция помогает дать необходимые усилия, которые требуются, чтобы диск смог отодвинуться от двигателя, не используя усилия человека. Когда водитель отпускает педаль, поршень возвращается на место за счет сжатия пружины.

Неисправности

Хоть механизм и кажется на первый взгляд простым и понятным, в нем все-таки происходят сбои. К сожалению, разработчики не придумали еще ни одной системы, которая не выходила бы из строя. Чаще всего сцепление перестает работать по двум причинам.

• Первая причина – это недостаточное количество жидкости в трубопроводе. В этот момент педаль сцепления будет просто проваливаться, а эффекта ждать следует с задержкой. В этом случае надо долить жидкости в трубы, а лучше слить старую и залить полностью новую.
• Вторым минусом считается попадание воздуха в трубопровод системы. На самом деле произойдет то же самое, что и в первом случае, только здесь для того, чтобы избавиться от этой проблемы, потребуется внимательно осмотреть весь трубопровод системы или соединения. После того, как будет найдена течь, ее нужно немедленно устранить.

Чтобы устранить вторую причину, можно отогнать машину в автосервис. Но если есть желание самостоятельно отремонтировать эту неисправность, то тут ничего трудного нет. Первым делом нужно осмотреть весь трубопровод системы и все соединения, обнаружив течь, ее нужно немедленно устранить. Делать это можно несколькими способами.

1. Первый способ – это сварка, подойдет тогда, если трубы выполнены из металла. Сварка бывает нескольких видов, какой тип использовать, зависит напрямую от металла, из которого изготовлены трубы.
2. Второй способ — это промазать герметикой. Этот способ подойдет, если течь обнаружена в местах стыка.

Устранив все недочеты по герметичности труб, требуется заменить тормозную жидкость в трубах. Это нужно для того, чтобы система работала в нужном режиме.

Резюме

Все системы автомобиля имеют ряд достоинств и недостатков. К сожалению, некоторые системы невозможно убрать из автомобиля, потому что машина перестанет ездить. Система сцепления не относится к таким, но если убрать механизм гидравлического сцепления, то на педаль придется нажимать в несколько раз сильнее. Поэтому водители просто ухаживают за этим механизмом для того, чтобы не менять его. Эта система содержит в себе много важных элементов, основными из которых являются главный цилиндр и рабочий цилиндр сцепления.

Диагностика неисправностей сцепления автомобилей

Прокачка сцепления

Как ни парадоксально, но сцепление УАЗ 469 и УАЗ 3303 имеет много общего, так как разработано по одинаковой схеме. Оно сухое, однодисковое. Различие лишь в размерах и некоторых крепежах. Первые модели уазиков не делали с гидроприводом сцепления. Такая роскошь появилась позже. Ниже приведены основные неисправности, которыми страдает сцепление УАЗ 469 и УАЗ 3303:

1. Неполное включение, сцепление «ведет».
2. Интенсивная пробуксовка сцепления, его неполное отключение при отпуске педали.
3. Работа рывками совместно с сильной вибрацией.
4. Шум при нажатой педали.
5. Педаль не держит исходное состояние.

Пункт 1. Сцепление «ведет»

Возможная причина поломки	Метод устранения
Ход педали управления более 5,5 см (УАЗ 3303 “буханка”) и 3,8 см для УАЗ 469	Нужно отрегулировать зазор
Дефекты ведомого диска	Замена
Разгерметизация гидроприводной системы (“буханка”)	Прокачка
Поломка элементов ведомого диска	Замена
Проблемы со ступицей ведомого диска	Необходимо устранение самой причины заеданий, очистите детали от заусениц (бывают при некачественном изготовлении деталей), грязи и забоин (старая деталь, не менявшаяся во время предыдущего ремонта)
Неточность расположения оттяжных рычагов нажимного диска, они не находятся в одном положении	Нужна разборка сцепления и тщательная регулировка оттяжных рычажков
Огромные зазоры в приводе сцепления	Нужна замена всех негодных запчастей, определение износа – визуально
Проблемы с полным ходом педали сцепления	Немедленно отрегулировать

Пункт 2. Пробуксовывание сцепления

Возможная причина поломки	Метод устранения
Педаль сцепления не ходит свободно	Провести регулировку
Перебои работы механизма нажимного диска	Замена самого диска
Слабое усилие блока нажимных пружин/их разрушение	Замена пружин
Замасленные фрикционные рабочие поверхности на дисках сцепления	Промывка рабочих поверхностей сцепления керосином/бензином, протирка х/б тканью
Перегревание механизма сцепления вследствие долгого буксования по бездорожью	Подождать, пока остынет
Засорение компенсационного отверстия главного цилиндра гидропривода сцепления (“буханка”)	Прочистить отверстие, заменить жидкость в гидравлической системе

Пункт 3. Срабатывание сцепления рывками

Возможная причина поломки	Метод устранения
Замасленные, прихватка фрикционных накладок	Замена или промывка в бензине/керосине с последующей зачисткой мелкозернистой наждачной бумагой всех дефектов поверхности. Отыскать причину замасливания. Зашлифовать маховик и нажимной диск
Накладки стерты до крепежных заклепок	Срочная замена
Неправильно расположены рычаги нажимного диска	Выставить/отрегулировать правильное положение

Пункт 4. Шум при нажатой педали

Возможная причина поломки	Метод устранения
Порча подшипника сцепления или отсутствие смазочного материала	Срочная замена или смазка (в зависимости от ситуации)

Пункт 5. Педаль не держит исходное состояние

Возможная причина поломки	Метод устранения
Оттяжная пружина сломана	Срочная замена

В последнее время качество расходных элементов и запасных частей на автомобили УАЗ отвратительное. В основном этим объясняется частый ропот владельцев автомобилей Ульяновского завода на низкую надежность автомобиля. Просто почти все забыли, что во времена СССР ремонтировать автомобили приходилось намного реже. Такая тенденция еще и соблюдается по той причине, что у сельских жителей, основной целевой категории, которая пользуется УАЗами, часто нет средств на покупку качественных деталей импортных производителей, таких как SACHS, ТаЯ или Luk. Обычно такие умельцы переделывают сцепление, используя запчасти от ГАЗ-51, ГАЗ-21, умудряются переделывать гидравлику от ВАЗ. Однако такие переделки в конечном счете могут оказаться очень опасными. Лучшим из вариантов остается все-таки купить хорошие фирменные запчасти, желательно импортного производства, и забыть о проблеме.

Регулировка сцепления уаз 3303

Как видите диск сцепления, ведущий. А видим мы у нас тут неисправность. Левую сторону съело, а правая сторона осталась почти не тронутым.

Диск сцепления тоже сорвало.

Диск сцепления почти новый, не имеет износа. Но диск рвет уже третий. Чтоб выявить причину поломки, нам нужно произвести обратно сборку и посмотреть

Установим на стенд регулировки, важно закрепить его чтоб не елозил по столу

Стенд очень простой прикручиваем шайбу к маховику, а болт приварен к шайбе. И нужно изготовить равномерный зажим. Устанавливаем диск сцепления, устанавливаем корзину и смотрим на крепления.

Затем нужно закрепить всю конструкцию, будто стоит на автомобиле.

Затянули укрепив конструкцию, берем штангель циркуль и грубо метром замеряем лапки.

Замерили и убедились, что лапки повреждены на одной лапке показало 40мм. На второй лапке показало 39 мм. и на третьей лапке показало 37мм. А рабочая глубина должна быть равномерной 41мм. На самих лапках имеются регулировочные венты.

Они закручены до конца, и достают до самого диска сцепления. Это не хорошо, так и порвало диск сцепления. После того как выявили проблему мы разбираем корзину. Сначала откручиваем 3 болта что держат лапки вилки. Затем расслабляем винт стяжки. Раскрутив 3 болта снимается основная часть корзины, и видим внутренности корзины.

Приступаем к реставрации. При реставрации мы замечаем, что одна вилка у нас перекошена.

Расшплинтовываем вилку и вытаскиваем. Дефект вилки в том, что обломало ухо крепления самой вилки.

Выпиваем палец что держит вилку и видим, что там есть подшипник

Обращаем внимание на палец и видим рубец

Рубец на пальце, и есть тот корень из-за чего произошла поломка. После замены вилки проверяем все остальные. И мы видим, что на каждом пальце, имеется все больше и больше выработка.

Просмотрев лапки обнаруживаем что тоже имеется дефект, как и на пальцах.

Значит нам требуется заменить, все лапки пальцы и подшипники. Причина поломки такова что подшипники у нас открыты, не защищены от пыли и влаги. Этим теряется смазка и подшипник начинает делать рубцы, что и производит столь масштабную поломку. Чтоб избежать дальнейшую поломку мы идем на хитрость. Берем цепь шагом 19 и разбираем, для того чтоб извлечь втулки. Сняв втулки, нужно занаждачить кантики.

Кантики нужны, для того чтоб можно было запрессовать в пасы, где стоял палец с подшипником. Установив втулку внутрь нее ставим еще одну, но меньше диаметром. Так же ставим и в другое отверстие, но без мелкой втулки.

Конструкция механического сцепления

Сцепление автомобилей УАЗ–469: 1 – нижняя часть каpтеpа сцепления; 2 – маховик; 3 – ведомый диск; 4 – нажимной диск; 5 – пеpедний подшипник; 6 – коленчатый вал; 7 – первичный вал; 8 – игольчатый подшипник; 9 – каpтеp сцепления; 10 – палец оттяжного pычага; 11 – оттяжной pычаг; 12 – ось оттяжного рычага; 13 – pолик оттяжного pычага; 14 – вилка оттяжного pычага; 15 – pегулиpовочный винт; 16 – оттяжная пpужина муфты; 17 – муфта выключения сцепления; 18 – подшипник выключения сцепления; 19 – нажимная пpужина; 20 – кожух сцепления; 21 – теплоизолиpующая шайба; 22 – пробка; 23 – шланг смазки подшипника; 24 – кронштейн масленки; 25 – корпус масленки; 26 – крышка масленки; 27 – зубчатая шайба

Структура механического сцепления обычно представляет собой один и более фрикционных дисков, которые сжаты с маховиком или между собой пружинами.

Маховик болтами крепится к коленвалу мотора. Он используется в качестве ведущего диска. Сейчас распространено использование двухмассового маховика, который стабилизирует крутящие нагрузки на вал. Обе части его соединяются одна с другой пружинами.

Корзина бывает нажимного (лепестки сдвигаются внутрь, к маховику) и вытяжного вида (например, на некоторых французских моделях). Для каждого вида применяется свой выжимной подшипник. Крепление корзины к маховику производится болтами.

УАЗ 31519 | Прокачка системы гидропривода выключения сцепления | Хантер

Прокачку системы гидропривода выключения сцепления осуществляют при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией, а также при неполном выключении сцепления при нажатой до упора педали, что сопровождается характерным скрежетом шестерен при включении.

Вам потребуются: тормозная жидкость, шланг для прокачки, ключ «на 11», емкость для сливаемой жидкости.

Полезный совет Работу проводите с помощником на смотровой канаве.

1. Залейте (или долейте) жидкость в бачок до нижней кромки наливной горловины.

2. Снимите защитный колпачок с клапана для удаления воздуха из системы гидропривода выключения сцепления.

3. Наденьте шланг на клапан и опустите его свободный конец в емкость, частично заполненную свежей тормозной жидкостью.

4. Нажмите на педаль сцепления четыре-пять раз и удерживайте ее нажатой.

Примечание Помощник должен нажимать на педаль резко, с интервалами между нажатиями 2–3 с.

5. Отверните клапан примерно на 3/4 оборота — из шланга в емкость будет выходить жидкость с пузырьками воздуха.

6. После того как истечение жидкости из шланга прекратится, заверните клапан, отпустите педаль сцепления.

7. Повторяйте операции 4–6 до полного прекращения выхода воздуха из шланга. Обычно для полного удаления воздуха требуется около 10 циклов.

Предупреждение Не допускайте падения уровня жидкости в бачке ниже метки «MIN». Своевременно доливайте жидкость, иначе при осушении дна бачка в систему попадет воздух и прокачку придется повторять заново.

8. Долейте в бачок тормозную жидкость до метки «MAX». Заверните крышку бачка.

automn.ru

Конструкция и принцип работы главных цилиндров сцепления

Наиболее просто устроены ГЦС с вынесенным и установленном на корпусе бачком. Основу устройства составляет литой корпус цилиндрической формы, на котором выполнены проушины для монтажных болтов и другие детали. С одного торца корпус закрыт резьбовой пробкой или пробкой со штуцером для соединения с трубопроводом. Если корпус закрыт глухой пробкой, то штуцер располагается на боковой поверхности цилиндра.

В средней части цилиндра выполняется штуцер для соединения с бачком посредством шланга или посадочное место для установки бачка непосредственно на корпус. Под штуцером или в посадочном месте в корпусе цилиндра выполнено два отверстия: компенсационное (впускное) отверстие малого диаметра и перепускное отверстие увеличенного диаметра. Отверстия располагаются таким образом, чтобы при отпущенной педали сцепления компенсационное отверстие располагалось перед поршнем (со стороны контура привода), а перепускное — за поршнем.

В полости корпуса установлен поршень, с одной стороны которого располагается толкатель, связанный с педалью сцепления. Торец корпуса со стороны толкателя закрыт гофрированным защитным резиновым колпачком. При отжатой педали сцепления поршень отводится в крайнее положение расположенной внутри цилиндра возвратной пружиной. В двухпоршневых ГЦС используется два поршня, расположенных друг за другом, между поршнями находится уплотнительное кольцо (манжета). Применение двух поршней улучшает герметичность контура привода сцепления и повышает надежность работы всей системы.

Работают такие цилиндры следующим образом. Когда педаль сцепления отпущена, поршень под воздействием возвратной пружины находится в крайнем положении и в контуре привода сцепления поддерживается атмосферное давление (так как рабочая полость цилиндра связана с бачком через компенсационное отверстие). При нажатии на педаль сцепления поршень под воздействием усилия ноги движется и стремится сжать жидкость в контуре привода. При движении поршня компенсационное отверстие закрывается и давление в контуре привода повышается. Одновременно через перепускное отверстие жидкость поступает за обратную сторону поршня. За счет роста давления в контуре поршень рабочего цилиндра перемещается и двигает вилку выключения сцепления, которая толкает выжимной подшипник — сцепление выключается, можно переключать передачу.

В момент отпуска педали поршень в ГЦС возвращается в первоначальное положение, давление в контуре падает и сцепление включается. При возврате поршня скопившаяся за ним рабочая жидкость выдавливается через перепускное отверстие, что приводит к замедлению движения поршня — это обеспечивает плавное включение сцепления и возврат всей системы в первоначальное состояние.

Если в контуре происходит утечка рабочей жидкости (что неизбежно вследствие недостаточной плотности соединений, порчи уплотнений и т.д.), то нужное количество жидкости поступает из бачка через компенсационное отверстие. Также это отверстие обеспечивает постоянство объема рабочей жидкости в системе при изменении ее температуры.

Конструкция и работа цилиндра с интегрированным резервуаром для рабочей жидкости несколько отличается от описанной выше. Основу этого ГЦС составляет литой корпус, установленный вертикально или под наклоном. В верхней части корпуса выполнен резервуар для рабочей жидкости, под резервуаром расположен цилиндр с подпружиненным поршнем, а через резервуар проходит соединенный с педалью сцепления толкатель. На стенке резервуара может располагаться пробка для долива рабочей жидкости или штуцер для соединения с вынесенным бачком.

Поршень в верхней части имеет углубление, вдоль поршня высверлено отверстие малого диаметра. Толкатель установлен над отверстием, в отведенном состоянии между ними остается зазор, через который в цилиндр поступает рабочая жидкость.

Работает такой ГЦС несложно. При отпущенной педали сцепления в гидравлическом контуре наблюдается атмосферное давление, сцепление включено. В момент нажатия на педаль толкатель движется вниз, перекрывает отверстие в поршне, герметизируя систему, и толкает поршень вниз — давление в контуре повышается, и рабочий цилиндр приводит в действие вилку выключения сцепления. При отпуске педали описанные процессы выполняются в обратном порядке. Утечки рабочей жидкости и изменение ее объема вследствие нагрева компенсируются через отверстие в поршне.

Самостоятельный ремонт

Итак, деталь снята и готова к разборке. Сперва откручиваем клапан для спуска воздуха и вынимаем стопорное кольцо. После разборки детали осматриваем состояние всех элементов – пружины, поршня, толкателя и уплотнительных резинок. Они не должны иметь следов механических повреждений. Далее промываем внутренности элемента. Делать это при помощи агрессивных жидкостей наподобие бензина и дизтоплива не нужно. Наполните медицинский шприц гидравлической жидкостью и под давлением очистите грязь внутри него. Если повреждения лишь локальные, для восстановления нам необходим ремкомплект. Стоит отметить, что даже при одной поврежденной детали меняются все элементы целиком, будь это резинка, пыльник или пружина. Это увеличит ресурс работы рабочего цилиндра.
