Грейдер ГС 14.02 технические характеристики

Технические характеристики

Автогрейдер ГС 14.02 — современная машина 140 класса, в устройстве которой использованы отечественные и импортные комплектующие. Крупные узлы и агрегаты созданы в соответствии с требованиями пользователей к техническим показателям строительных машин. Грейдер комплектуется различными силовыми агрегатами и предлагает владельцам расширенные возможности.

  • Класс — 140;
  • Эксплуатационная масса, кг — 13 500;
  • Двигатели Д442 / Д260 / ЯМЗ-236 / Cummins 6ВТ5.9-С135 / Cummins 6ВТА-С165;
  • Трансмиссия — механическая;
  • Скорость передвижения ГС-14.02, км/ч: 4,1-34,2;
  • Число передач автогрейдера: вперед — 6; назад – 2;
  • Колесная формула автогрейдера 1х2х3;
  • Габаритные размеры ГС-14.02, мм 8820х2500х3475;
  • Шины: 14.00-20.00;
  • Грейдерный отвал: Габаритные размеры, мм — 3740х620х250;
  • Вынос, мм — 800;
  • Угол зачистки откосов, град — 90.

Двигатель

Производитель предлагает покупателям выбор из пяти комплектаций. Первоначально машина снабжалась отечественным мотором марки Д-442. Это турбированный дизель с номинальной мощностью 100 л.с. Позднее стали доступны модели с силовыми агрегатами Д-260 и ЯМЗ-236 с номинальной мощностью 100 и 110 л.с. соответственно.

Самые современные машины комплектуются импортными двигателями американской марки Cummins. Модель Cummins 6ВТ5.9-С135 выдает максимальную мощность 100 л.с. Модель Cummins 6ВТА-С165 работает на максимальной мощности 120 л.с. Американские моторы отличаются надежностью и не требуют серьезного ремонта на протяжении длительного времени. С другой стороны, российские силовые агрегаты дешевле в обслуживании, а запчасти на моторы автогрейдера ГС 14.02 доступны в любом регионе.

Расход топлива

Эта модель устройства снабжена объёмным топливным баком на 490 литров. Для различных комплектаций автогрейдера используются собственные двигатели, поэтому расход топлива зависит от их мощности. Чаще всего для этих целей используются двигатели с потреблением 220 -230 г/кВтч.

Коробка передач

На современных грейдерах ГС 14.02 устанавливаются автоматические коробки переключения передач немецкой марки ZF. В стандартной комплектации с отечественным силовым агрегатом машина поставляется с механической коробкой передач. ГС 14.02 может двигаться с шестью скоростями вперед и двумя назад. При этом скоростной диапазон составляет 4,1-34,2 км/ч.

Производитель применил в ходовой части грейдера колесную формулу 1х2х3. На базовых моделях устанавливаются шины 14.00-20. КПП дополнена тандемной тележкой компании NAF и дифференциалом типа No-Spin. Рабочая тормозная система представлена дисковыми тормозами, управляемыми педалью. В устройстве применена двухконтурная система тормозов, обеспечивающая одинаковое усилие на всех колесах автогрейдера. Для повышения надежности тормозной механизм оснащается резервным источником мощности.

Гидросистема

Гидравлическая система ГС 14.02 использует насос постоянного объема с дополнительной системой разгрузки рабочего узла при нейтральном положении рукояти управления. Функционирование системы обеспечивают шесть ручных гидрораспределителей, с помощью которых осуществляется управление рабочими органами. Четыре электрических гидрораспределителя используются для выполнения сопутствующих операций.

Рабочее оборудование и характеристики отвала

Автогрейдер ГС 14.02 оснащается полноповоротным грейдерным отвалом со следующими характеристиками:

  • длина — 3740 мм;
  • высота — 620 мм;
  • опускание ниже опорной поверхности — 250 мм;
  • вынос — 800 мм;
  • угол зачистки откосов — 90 градусов.

В качестве сменного рабочего оборудования производитель поставляет:

  • боковой грейдерный отвал;
  • поворотный бульдозерный отвал;
  • задний рыхлитель.

Назначение и особенности машины

ГС-18.05 входит в наиболее востребованный сегмент рынка землеройных машин класса 180. Применяется для профилирования земельных участков, в строительстве и содержании автодорог при особо сложных условиях и значительных объемах.

Агрегат эффективно формирует насыпи, оформляет и планирует откосы, боковые канавы, снимает старые покрытия с дорожного полотна. Способен распределить материал подсыпки по поверхности земельного участка с заданными параметрами.

В условиях зимы скалывает лед, борется со снежными заносами. Автогрейдер производительно работает на I-III категории грунтов, в диапазоне температур от +40 до -40 градусов Цельсия, экономичен в потреблении ГСМ.

Особенности машины:

  1. Надежные дизельный мотор и силовая трансмиссия.
  2. Комбинированный способ управления исполнительными органами – ручными и электроуправляемыми устройствами гидрораспределения.
  3. Переключение режимов коробки передач без прерывания потока мощности.
  4. Остекление двухместной кабины, современная светотехника, Т-образная форма тяговой балки обеспечивают полный визуальный контроль рабочей зоны.
  5. Шарнирная конструкция рамы позволяет использовать машину в условиях малых по площади рабочих участков. Грейдер уверенно маневрирует между уже установленным оборудованием, смонтированными строительными конструкциями.
  6. Отвал поворотного типа позволяет функционировать в рабочем цикле при проходе вперед и назад.
  7. Безопасность эксплуатации машины обеспечивают рабочая и стояночная тормозные системы, продублированные узлом аварийного тормоза.

В следующей статье мы подробно рассмотрели технические характеристики автогрейдера ДЗ-180 и его модификации.

А здесь можно прочитать об особенностях асфальтоукладчика ДС-191.

Технические и эксплуатационные характеристики:

Начало серийного производства

2006 год

2004 год

Обозначение модели

217

Стандарт 237

Значения в колесной формуле грейдера

1х2х3

1х2х3

Норма веса заправленного, готового к эксплуатации агрегата, т

15,70

15,775

Длина по габаритам

с учетом оборудования, м

10,190

10,557

9,480

10,860

Ширина по габаритам, м

2,55

2,55

База крайних колес машины, м

6,20

6,20

Поворот по радиусу, м

Минимальный 8,0

Минимальный 8,0

Ширина полосы при проходе бульдозерного отвала, м

2,55

2,55

Силовая установка

Д-260.4-18, на дизельном горючем, с турбиной и интеркулером

ЯМЗ-236-Д4, на дизельном горючем, атмосферный

Литраж цилиндровой группы, л

7,127

11,149

Мощностной параметр (2 100 оборотов в минуту), л. с.

210

175

Коробка переключения режимов

Гидромеханика, тип – автоматическая

Механическая

Число режимов движения вперед

на реверс

6

3

12

4

Темп перемещения, км/ч

в рабочем цикле

в режиме автомобиля




от 3,21

Максимальная 37,00




от 3,2

Максимальная 40,00

Геометрические параметры грейдерного отвала

По ширине полосы захвата, м

3,66-4,20

3,66-3,74

По высоте, м

0,630

0,630

По заглублению, м

0,450

0,450

По выносу отвала, м

0,700

0,700

Угол установки отвала, градусов

от 0 до 90

от 0 до 90

Гидравлическая система

Установленная на автогрейдер ГС-14.02 гидравлическая система функционирует посредством постоянно объемных насосов и имеет дополнительное разгрузочное приспособление, включаемое при нейтральном положении управленческой рукоятки.

Рабочими органами управляют ручные гидравлические распределители – их в системе 6. Еще 4 (но уже электрических) выполняют сопутствующие операции.


Автогрейдер ГС-14.02 в работе

Видео по теме: Автогрейдер ГС 14.02

Публикации по теме


Предназначение и технические характеристики автогрейдера ДЗ-98


Технические и эксплуатационные характеристики грейдера ДЗ-122


Рейтинг компаний Казани по аренде грейдера

Отличительные особенности серии

Грейдер ГС-14.03 по конструктивной схеме, примененным техническим решениям аналогичен модели 14.02.

Более высокие эксплуатационные возможности агрегату обеспечивает использование в ответственных узлах деталей и механизмов производства ведущих немецких компаний.

Дизель BF04M1013FC от завода DEUTZ AG с мощностью 117 кВт обеспечивает 17% прироста крутящего усилия на валу при снижении расхода горючего.

Автоматическая трансмиссия В WG160 фирмы ZF, тандемная тележка ТАР 5501.105 (BRA) фирмы NAF с дифференциалом, имеющим блокировку No-Spin, повышают производительность и надежность работы грейдера.

Не менее важную роль в росте эффективности применения ГС-14.03 играют:

  • модуль ГЛОНАСС, автоматика системы нивелирования TOPCON/LIECA в 2D и3D исполнении;
  • автоматизированный центральный узел подачи смазки в шарниры LINCOLN;
  • видеокамеры контроля рабочей сферы;
  • подогрев зеркал и топливных фильтров.

Серия грейдеров ГС включает в себя машины:

  1. Легкого класса 10.01 и 10.07 – применяются при обустройстве и содержании дорог, используются в коммунальном секторе.
  2. Средние 14.02 и 14.03.
  3. Тяжелые грейдеры 18.07 и 25.09 – для крупных проектов, включающих землеройные и профилировочные работы.

Агрегаты с заложенной на этапе проектирования способностью эксплуатироваться в жестких условиях универсальны в использовании. Являются основой для более эффективной и производительной серии грейдеров от брянских машиностроителей TG.

Двигатель

Производитель предлагает покупателям выбор из пяти комплектаций. Первоначально машина снабжалась отечественным мотором марки Д-442. Это турбированный дизель с номинальной мощностью 100 л.с. Позднее стали доступны модели с силовыми агрегатами Д-260 и ЯМЗ-236 с номинальной мощностью 100 и 110 л.с. соответственно.

Самые современные машины комплектуются импортными двигателями американской марки Cummins. Модель Cummins 6ВТ5.9-С135 выдает максимальную мощность 100 л.с. Модель Cummins 6ВТА-С165 работает на максимальной мощности 120 л.с. Американские моторы отличаются надежностью и не требуют серьезного ремонта на протяжении длительного времени. С другой стороны, российские силовые агрегаты дешевле в обслуживании, а запчасти на моторы автогрейдера ГС 14.02 доступны в любом регионе.

Средний часовой расход топлива автогрейдера ГС 14.02 с двигателями Д-260 и ЯМЗ-236 составляет 12 литров в час. Все агрегаты относятся к классу четырехтактных дизелей с турбонаддувом. Запуск машин осуществляется стартером. Электрооборудование использует рабочее напряжение 12 В.

Это интересно: ТОП-3 грейдера производства американской компании John Deere (Джон Дир)

Устройство

Используется машина такого класса для планировки дорожного полотна и его профилирования. Дополнительно он применяется для создания насыпей из гравия, разных типов грунта и щебня путём их разравнивания, перемещения. В зимний период допускается применение автогрейдера ГС-14.02 для расчистки дорожно-транспортных путей от осадков и образовавшегося льда. Возможно это благодаря широкому диапазону рабочих температур и адаптации для работы в тропических и умеренных широтах.

Широкий захват грейдерного полотна образуется за счёт использования шарнирно сочленённой рамы и поворотного грейдерного и бульдозерного отвалов. Такая конструкция также позволяет использовать машину для профилирования при обратном направлении движения за счёт заднего хода. Отвал располагается непосредственно между передней и задней осями, и является полноповоротным.

Особенность конструкции автогрейдера ГС-14.02 в том, что он комплектуется съёмным оборудованием. Поэтому его бульдозерный отвал можно заменить рыхлителем-кирковщиком, а его, в свою очередь, можно поменять на рыхлитель-скарификатор. Мощность оборудования напрямую зависит от используемого двигателя, но ввиду того, что существует несколько вариантов исполнения, каждую модификацию стоит рассматривать отдельно, опираясь на технические характеристики.

Автогрейдер ГС-14.02 приспособлен для работы на высокогорных участках. Во многом это доступно благодаря используемой трансмиссии. Она здесь немецкого производства. Тормозная система двухконтурная гидравлического типа с резервным источником мощности. Дополняет её стояночный тормоз с блокировкой включения передач. Гидравлика снабжается насосом постоянного объёма. Она включает 6 гидроусилителей для основного оборудования и четыре электрических модуля для дополнительного оборудования, а также гидрозамки для контуров.

Работу оператора облегчает автоматическая система управления отвала. Для этого в конструкции предусмотрены ряд датчиков и балансиры, также содержащие датчики.

  • длина — 8820 мм;
  • ширина — 2500 мм;
  • высота по крышу кабины — 3475 мм;
  • эксплуатационная масса — 13 500 кг.

Органы управления

Рулевое управление воздействует на переднюю пару поворотных колес через привод, состоящий из двух гидроцилиндров. Механической связи колес и рулевой колонки нет.

Тормоза колодочного типа с гидроприводом установлены на колесах заднего моста. Тормоз стоянки дискового типа воздействует на вал ведущей шестерни центрального редуктора. Демпферы крепления кабины, устройства отопления и вентиляции, пружинная подвеска сиденья создают комфортные условия оператору.

Оборудование кабины продумано, эргономика салона современного уровня. Остекление с минимумом закрытых зон, фары освещения и зеркала обеспечивают обзор рабочей зоны и визуальный контроль узлов автогрейдера.

Усиленная стальными вставками кабина предохраняет оператора при аварийных ситуациях. Поворотный круг для монтажа грейдерного отвала закреплен в трех местах устройствами зажимного типа. Управляется парой гидроцилиндров с клапанами, настроенными на снятие ударных нагрузок.

Конструкция автогрейдера ГС-14.02

Грейдерный отвал полноповоротный закреплен между задними и передними осями. Такая конструкция позволяет выполнять работы в процессе заднего хода. Отвалы можно заменить рыхлителями (скарификатором или кирковщиком). Наличие комплекта съемных инструментов является одной из особенностей конструкции автогрейдера ГС-14.02.

В устройстве техники присутствуют и такие узлы:

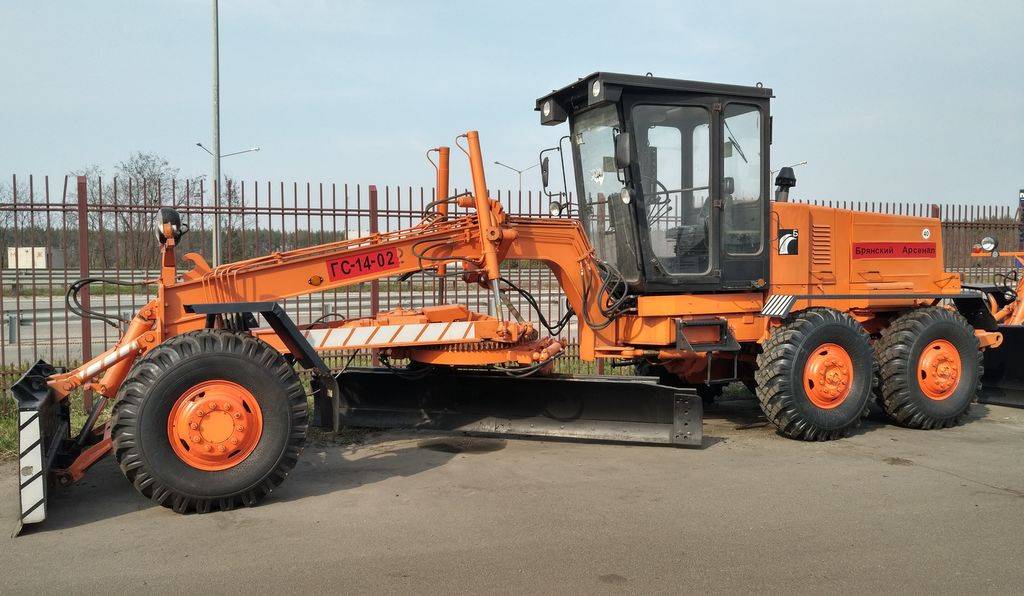

Автогрейдер ГС-14.02

  • трансмиссия механическая позволяет использовать автомобиль при работах даже на высокогорье;
  • 2-хконтурная система тормозов работает на гидравлике (с насосом постоянного объема) и имеет запасной источник мощности;
  • дополнительно автогрейдер оснащен тормозом стояночным;
  • в гидравлике, помимо 6 усилителей для оборудования основного, имеется еще и 4 модуля электрических — для дополнительного;
  • управление отвалами автоматизировано и осуществляется посредством балансиров и датчиков.

Эффективность работы автогрейдера напрямую зависит от особенностей установленного двигателя.

Это интересно: Технические характеристики и аналоги автогрейдера дз-180 — разбираемся по порядку

Назначение и особенности машины

Относится к среднетоннажным, менее 14 т эксплуатационного веса, машинам. Используется при осуществлении масштабных проектов по строительству объектов транспортной инфраструктуры – автомобильных дорог, железнодорожных путей, аэродромов.

Выполняет работы по механизации:

  • перемещения грунта, его рыхления, киркования, укладки;
  • формирования кюветных траншей, насыпей с различными уклонами;

распределения инертных материалов по полотну дороги;
снегоуборки.

Особенности агрегата:

  1. Колесная формула 1х2х3 – 3-осная, с парой ведущих осей и одной управляемой.
  2. Работает по грунтам с I по III категорию в условиях температур от +40° С до -40° С.
  3. Полноповоротный грейдерный отвал с приводом от червячного редуктора обеспечивает профилирование поверхности при движении назад.
  4. Формирует откосы с углом в 90 град.
  5. Шарнирное соединение рамы обеспечивает прочное сцепление с неустойчивым грунтом и наклонными плоскостями рабочей площадки.
  6. Возможность использования 15 видов навесного оборудования.

    Допускается установка дополнительных механизмов на переднюю, заднюю полурамы с широкими параметрами в горизонтальной и вертикальной плоскости и с выносом на одну из сторон, что расширяет технологические возможности машины.

  7. Полная обзорность рабочей площадки из кабины, дополнительные фары и проблесковый маяк. Гидравлическое управление рабочим оборудованием.
  8. Опционная установка систем электронного контроля узлов и агрегатов, модуля ГЛОНАСС, автоматики нивелирования, видеокамеры контроля задней сферы, устройства централизованной смазки шарнирных соединений.

ДВИГАТЕЛЬ

Изначально ГС 14.02 комплектовался отечественным двигателем Д-442, представляющим собой дизель с турбиной и номинальной мощностью 100 л.с. Мотор неплохо зарекомендовал себя, но вскоре был заменен более совершенными силовыми установками.

Наиболее распространенными агрегатами для ГС 14.02 стали Д-260.14 и ЯМЗ-236.Г6.

Двигатель Д-260.14 представлял собой турбированный дизель с механической регулировкой впрыска и системой жидкостного охлаждения. Цилиндровая группа была представлена «мокрыми» гильзами с рядным расположением. В системе фильтрации использовался 3-ступенчатый фильтр с бумажными патронами. Запуск агрегата выполнялся при помощи электростартера.

Параметры мотора Д-260.14:

  • рабочий объем – 7,12 л;
  • мощность – 101 кВт;
  • максимальный крутящий момент – 596,8 Нм;
  • удельный расход топлива – 227 г/кВт в час;
  • средний расход топлива – 12 л/час.
  • число цилиндров – 6.

Конструкция агрегата ЯМЗ-236.Г6 предусматривала наличие жидкостного охлаждения принудительного типа и механически регулируемого впрыска топлива. Наддув в данном моторе отсутствовал. Блок цилиндров имел V-образное сечение. В качестве механизма запуска использовался электростартер.

Параметры двигателя ЯМЗ-236.Г6:

  • рабочий объем – 11,15 л;
  • мощность – 110 кВт;
  • максимальный крутящий момент – 667 Нм;
  • удельный расход топлива – 220 г/кВт в час;
  • средний расход топлива – 12 л/час.
  • число цилиндров – 6.

Для последних версий ГС 14.02 также предлагались иностранные моторы Cummins 6ВТ5.9-С135 (мощность – 100 л.с.) и Cummins 6ВТА-С165 (мощность – 120 л.с.). Для них был характерен большой ресурс работы. По показателям качества и надежности они заметно превосходили российские аналоги, но в обслуживании и ремонте были намного более затратными.

Технические характеристики

Автогрейдер ГС 14.02 — современная машина 140 класса, в устройстве которой использованы отечественные и импортные комплектующие. Крупные узлы и агрегаты созданы в соответствии с требованиями пользователей к техническим показателям строительных машин. Грейдер комплектуется различными силовыми агрегатами и предлагает владельцам расширенные возможности.

  • Класс — 140;
  • Эксплуатационная масса, кг — 13 500;
  • Двигатели Д442 / Д260 / ЯМЗ-236 / Cummins 6ВТ5.9-С135 / Cummins 6ВТА-С165;
  • Трансмиссия — механическая;
  • Скорость передвижения ГС-14.02, км/ч: 4,1-34,2;
  • Число передач автогрейдера: вперед — 6; назад – 2;
  • Колесная формула автогрейдера 1х2х3;
  • Габаритные размеры ГС-14.02, мм 8820х2500х3475;
  • Шины: 14.00-20.00;
  • Грейдерный отвал: Габаритные размеры, мм — 3740х620х250;
  • Вынос, мм — 800;
  • Угол зачистки откосов, град — 90.

Двигатель

Производитель предлагает покупателям выбор из пяти комплектаций. Первоначально машина снабжалась отечественным мотором марки Д-442. Это турбированный дизель с номинальной мощностью 100 л.с. Позднее стали доступны модели с силовыми агрегатами Д-260 и ЯМЗ-236 с номинальной мощностью 100 и 110 л.с. соответственно.

Самые современные машины комплектуются импортными двигателями американской марки Cummins. Модель Cummins 6ВТ5.9-С135 выдает максимальную мощность 100 л.с. Модель Cummins 6ВТА-С165 работает на максимальной мощности 120 л.с. Американские моторы отличаются надежностью и не требуют серьезного ремонта на протяжении длительного времени. С другой стороны, российские силовые агрегаты дешевле в обслуживании, а запчасти на моторы автогрейдера ГС 14.02 доступны в любом регионе.

Расход топлива

Эта модель устройства снабжена объёмным топливным баком на 490 литров. Для различных комплектаций автогрейдера используются собственные двигатели, поэтому расход топлива зависит от их мощности. Чаще всего для этих целей используются двигатели с потреблением 220 -230 г/кВтч.

Коробка передач

На современных грейдерах ГС 14.02 устанавливаются автоматические коробки переключения передач немецкой марки ZF. В стандартной комплектации с отечественным силовым агрегатом машина поставляется с механической коробкой передач. ГС 14.02 может двигаться с шестью скоростями вперед и двумя назад. При этом скоростной диапазон составляет 4,1-34,2 км/ч.

Производитель применил в ходовой части грейдера колесную формулу 1х2х3. На базовых моделях устанавливаются шины 14.00-20. КПП дополнена тандемной тележкой компании NAF и дифференциалом типа No-Spin. Рабочая тормозная система представлена дисковыми тормозами, управляемыми педалью. В устройстве применена двухконтурная система тормозов, обеспечивающая одинаковое усилие на всех колесах автогрейдера. Для повышения надежности тормозной механизм оснащается резервным источником мощности.

Гидросистема

Гидравлическая система ГС 14.02 использует насос постоянного объема с дополнительной системой разгрузки рабочего узла при нейтральном положении рукояти управления. Функционирование системы обеспечивают шесть ручных гидрораспределителей, с помощью которых осуществляется управление рабочими органами. Четыре электрических гидрораспределителя используются для выполнения сопутствующих операций.

Рабочее оборудование и характеристики отвала

Автогрейдер ГС 14.02 оснащается полноповоротным грейдерным отвалом со следующими характеристиками:

  • длина — 3740 мм;
  • высота — 620 мм;
  • опускание ниже опорной поверхности — 250 мм;
  • вынос — 800 мм;
  • угол зачистки откосов — 90 градусов.

В качестве сменного рабочего оборудования производитель поставляет:

  • боковой грейдерный отвал;
  • поворотный бульдозерный отвал;
  • задний рыхлитель.
