Грейдер XCMG GR260 технические характеристики

Устройство

На грейдер XCMG 215 устанавливается цельносварная рама, изготовленная из труб квадратного сечения. Это исключает деформации при возникновении крутящих моментов и прочих сдвигающих нагрузок. Поворотная часть характеризуется плавностью движения. Наклон осуществляется сначала в горизонтальном, потом в вертикальном направлении. Шарнирное соединение элементов рамы позволяет уменьшить радиус разворота и сделать машину более маневренной.

Гидравлика низкого давления приводит в действие навесное оборудование. Такая система не требует дополнительного обслуживания, является надежной и долговечной.

Вернуться к навигации

Удобство эксплуатации и обслуживания

К преимуществам машины относятся длительный срок безотказной службы, надежность, высокое качество комплектующих и сборки, возможность установки дополнительных рабочих органов, простота обслуживания, небольшая стоимость деталей и комплектующих.

В стандартную комплектацию входит бортовой компьютер, который отвечает за оптимизацию расхода топлива автогрейдера XCMG GR215, параметров мотора, коробки передач, гидравлики. Он подает оператору звуковой и световой сигнал при нарушении нормального режима работы или появлении прочих отклонений. В салоне имеется монитор, на который выводится информация относительно состояния машины.

На поворотный круг монтируются устойчивые к износу накладки, увеличивающие долговечность оборудования.

Вернуться к навигации

ДЗ-143 1984-1991 годов выпуска: технические характеристики, обзор, описание

Источник фото: techstory.ruФото ДЗ-143

Изготавливаемый в 80-х гг. прошлого столетия автогрейдер был разработан для эксплуатации на грунтах I — III категории. Используемые компоненты рассчитаны на работу в условиях умеренного и тропического климата, допустимый диапазон температур — от -40 до +40°С.

Как и большинство аналогичной техники, ДЗ-143 находил применение на работах по возведению земляного полотна дорог, планировке площадок, созданию насыпей. С его помощью можно было смешивать грунт с добавками на полотне дороги.

Еще одна функция — обслуживание дорожного полотна и обочин, снегоуборочные работы.

Двигатель, масса ДЗ-143

Автогрейдер ДЗ-143 оснащался дизелем Д-260.2 с электростартером, номинальная мощность которого составляла 130 л.с. (или 95,6 кВт). Также были доступны варианты с двигателями А-01МС (электростартер) и А-01М (присутствовал пусковой двигатель). Рабочий вес машины составлял 12 500 кг.

Источник фото: techstory.ruМасса грейдера ДЗ-143 — 12,5 т

Габариты, рабочее оборудование

Грейдерный отвал имел следующие размеры: длина — 3 740 мм, высота — 620 мм. Аналогичные показатели у бульдозерного отвала — 1 300 и 250 мм. У рыхлителя-кирковщика — 1 300 и 250 мм соответственно. Число зубьев рыхлителя — три. Приведем еще несколько характеристик грейдерного отвала.

Боковой вынос относительно тяговой рамы 800 мм
Опускание ниже опорной поверхности 250 мм

В числе дополнительного оборудования предлагались плужный снегоочиститель, толкающая плита, коммунальная щетка и др. Кроме этого, была возможна установка удлинителя отвала.

Технические характеристики ДЗ-143

Источник фото: techstory.ruФото ДЗ-143

Как и в случае с двигателями, было доступно три варианта коробок передач. Две из них являлись механическими с шестью передачами вперед и двумя назад. Отличались они передаточным числом: в первом случае значение на высшей передаче составляло 0,62, во втором — 0,835. Также была доступна гидромеханическая модель, имеющая четыре передачи переднего хода и две заднего.

За управление рабочими отсеками отвечала гидравлика.

Число передач (вперед) 4 или 6
Число передач (назад) 2
Максимальная транспортная скорость 40 км/ч
Колесная формула 1х2х3

Модификации

В зависимости от модели двигателя и типа трансмиссии выделялось семь модификаций грейдера ДЗ-143. Каждая из них в названии имела дополнительный индекс от 1 до 7 (ДЗ-143-1 — ДЗ-143-7). Отдельные версии комплектовались системой «Профиль-30», которая была разработана для управления положениями отвала в автоматическом режиме. В ее состав входили автономная и копирно-лазерная системы.

Источник фото: techstory.ruГрейдер ДЗ-143 имеет семь модификаций

Техническое обслуживание

Конструкция автогрейдера ДЗ-143 (как и его модификаций) была во многом схожа с моделью ДЗ-122A — данные машины имели большое число унифицированных узлов. В связи с этим техническое обслуживание облегчалось.

Аналоги

Среди сходных по своим возможностям моделей можно назвать: Атек 412, Брянский арсенал ДЗ-180, Брянский арсенал ГС-14.02, ЧЗСМ ГС 14, Атек 421, RM-Terex TG 250, Белдортехника ГС-14.2, Автогрейдер-Р ГС-10.20П1, ДЗ-122, ДЗ-122Б-7.

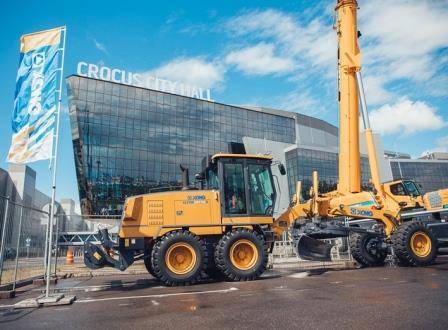

Автогрейдеры XCMG: описание и характеристики

Использование автогрейдера – современный способ увеличения производительности и скорости процесса. Это машина для планирования площадей и подготовки грунта. В зависимости от навесного оборудования китайские автогрейдеры справляются с широким спектром задач:

  • формирование фундамента для дальнейшей работы и установки оборудования;

  • профилирование участков и откосов;

  • разравнивание грунта;

  • очистка дорожной поверхности от снега;

  • транспортировка сыпучих строительных материалов: щебня, земли, песка.

Ключевой рабочий орган транспорта – отвал с ножом, монтированный на раме. Двигатель с гидравлическим или механическим приводом обеспечивает работу навесного оборудования.

В качестве вспомогательного инструмента на автогрейдер монтируется кирковщик. Он необходим при ремонтных мероприятиях на автомобильных площадках для разрушения конструктивных слоев дорожного покрытия.

Отличительные особенности китайского автогрейдера XCMG:

  1. Широкий эксплуатационный диапазон, позволяющий технике успешно функционировать в разных климатических регионах.

  2. За один цикл машина обрабатывает полосу шириной до 3 метров.

  3. Вспомогательные рабочие органы: задний рыхлитель и передний отвал.

  4. Возможен полный поворот отвала вокруг своей оси, угол наклона – 90 градусов.

  5. Мощная продуманная ходовая часть ­– залог устойчивости конструкции и легкого преодоления препятствий. Китайские автогрейдеры способны перемещаться по сложному рельефу.

  6. Качественные комплектующие и агрегаты европейского производства.

  7. Лучшее азиатское электрооборудование.

  8. Полный привод – залог сверхусилия на отваливании, вибропрофилирования с высокой точностью.

  9. Радиус поворота – 7,8 метра.

Большое внимание уделил производитель кабине оператора. Безопасность и защита работника обеспечивается специальным материалом кабины, которая предотвращает попадание пыли и других веществ внутрь, снижает уровень шума и вибрации

Для комфортной длительной работы предусмотрено удобное регулируемое кресло, оборудование для поддержания оптимального микроклимата, эргономичные рычаги управления и широкий монитор, на котором отображаются текущие характеристики процесса.

Пользователь может купить автогрейдер в базовой или расширенной комплектации. В качестве дополнительных опций производитель предусмотрел установку кондиционера и механизм автоматически выравнивающегося лезвия, основанный на ультразвуковой или лазерной системе.

Грейдер в Томске — заказывайте технику в «Сибтранссоюз»

Только в Группе вы можете найти всю необходимую спецтехнику, которая предназначена для дорожных и строительных работ, грейдер в Томске поможет вам зимою очистить снеговые заносы, а в теплое время года. Парк спецтехники представлен мощными и функциональными автогрейдерами, весом от 12 до 26 тонн. При необходимости вы можете получить подробную консультацию получения условий услуги грейдера в вашем городе. Основные преимущества аренды грейдеров:

  • Невысокая цена аренды, вы можете взять аренду на несколько часов или заключить полноценный договор
  • Имеется возможность использовать спецтехнику для работы в ночное время
  • Аренда доступна как зимою, так и летом
  • Парк спецтехники представлен широким диапазоном машин
  • Вы можете получить все необходимее бухгалтерские документы, подтверждающие оплату услуги

Модификации

В качестве первой модификации выступает машина 215А. На нее устанавливается один из двух моторов производства Cummins – 6СТА8.3 (160 кВт) или QSB6.7 (164 кВт). Габариты новой модели техники составляют 9,18 м х 2,6 м х 3,43 м, а масса увеличилась до 17 м. Привод 6х6 обеспечивает максимальную проходимость, а также повышает силу тяги до 115,3 кН.

Еще одна версия XCMG GR 215 – 215L. Она способна сохранять высокие эксплуатационные характеристики при более низкой температуре (запуск силовой установки возможен при -30 С). В стандартную сборку входит предпусковой нагреватель и система оттаивания окон. Для обшивки кабины используются современные теплоизоляционные материалы, а внутри монтируется более мощная система отопления. На сидение машиниста устанавливается подогрев.

Вернуться к навигации

Удобство эксплуатации и обслуживания

К преимуществам машины относятся длительный срок безотказной службы, надежность, высокое качество комплектующих и сборки, возможность установки дополнительных рабочих органов, простота обслуживания, небольшая стоимость деталей и комплектующих.

В стандартную комплектацию входит бортовой компьютер, который отвечает за оптимизацию расхода топлива автогрейдера XCMG GR215, параметров мотора, коробки передач, гидравлики. Он подает оператору звуковой и световой сигнал при нарушении нормального режима работы или появлении прочих отклонений. В салоне имеется монитор, на который выводится информация относительно состояния машины.

На поворотный круг монтируются устойчивые к износу накладки, увеличивающие долговечность оборудования.

Вернуться к навигации

Автогрейдер XCMG GR180: технические характеристики

  • модель двигателя — Cummins CTAA8.3 или SC8D190G2B1;
  • мощность двигателя — 138/140 кВт;
  • тяговое усилие — 84 кН;
  • длина — 8900 мм;
  • ширина — 2625 мм;
  • высота — 3470 мм;
  • эксплуатационная масса — 15 400 кг;
  • минимальный дорожный просвет — 430 мм;
  • радиус поворота (минимум) — 7300 мм;
  • размер отвала — 3965Х610 мм;
  • высота подъема ножа (максимум) — 450 мм;
  • глубина врезания ножа (максимум) — 500 мм;
  • угол наклона ножа (максимум) — 90 градусов;
  • угол поворота ножа — 360 градусов.

Благодаря небольшим габаритам техника может использоваться в коммунальной сфере, дорожном строительстве, для производства землеройных работ.

Навесное оборудование

Купить автогрейдер GR215 можно в комплекте со стандартным или дополнительным оборудованием. При этом каждый из органов имеет свои особенности. Отвал бульдозера управляется с помощью пары гидравлически цилиндров, которые позволяют изменять угол наклона. Грейдерное оборудование монтируется на парный поворотный круг. Управление осуществляется с помощью гидросистемы, рационально распределяющей нагрузку.

Бульдозерный отвал

Режущая кромка изготавливается из высокопрочного металла. Рыхлительное оборудование устанавливается по предварительному заказу. Дополнительно для грейдера XCMG 215 можно заказать систему нивелировки TOPCOM или МОВА ультразвукового или лазерного типа.

Нож автогрейдера способен опускаться до отметки -0,5 м и подниматься на уровень +0,46 м, а также поворачиваться на 360 градусов. Это обеспечивает универсальность и функциональность техники, повышает ее производительность и эффективность.
