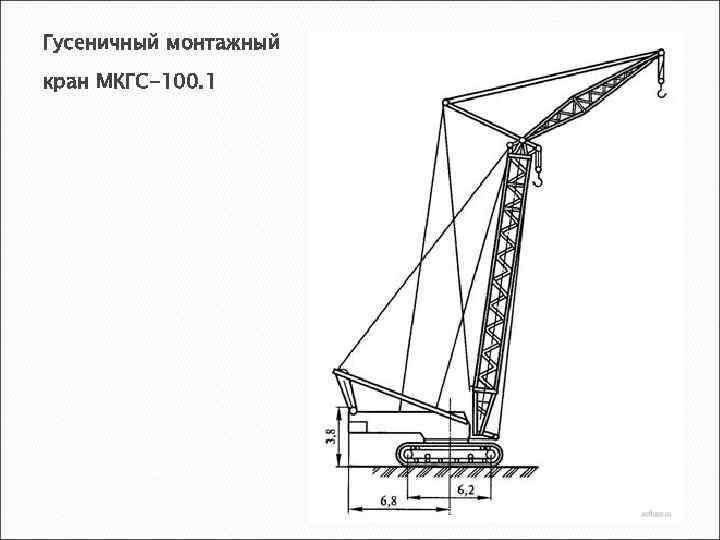

Стреловой монтажный кран МКГС-100.1 (технические характеристики)

содержание .. 50 51 52 53 54 55 56 57 58 59 60 .. Стреловой монтажный кран МКГС-100.1 (технические характеристики) описание и технические характеристики Стреловой монтажный кран на гусеничном ходу МКГС-100.1 грузоподъемностью 100 т предназначен для монтажа крупноблочного и тяжеловесного оборудования и конструкций при строительстве и реконструкции предприятий нефтехимической, химической, металлургической и других отраслей промышленности. Привод всех рабочих механизмов крана электрический, на постоянном токе, что обеспечивает глубокое регулирование скоростей (от 0 до максимальной) и низкие посадочные скорости. Кран может работать как от собственного дизель-электрического агрегата, так и от внешней сети трехфазного тока напряжением 380 В, частотой 50 Гц (или 440 В, 60 Гц). Дизель-электрический агрегат выполнен в виде отдельного блока и не устанавливается на кран. Кран состоит из ходовой части, поворотной части, лебедки, механизма вращения, генераторной группы, дизель-электрического агрегата, монтажной стойки, кабины, опорно-поворотного устройства, стрелового оборудования, башенно-стрелового оборудования и крюковых обойм. Кран выполнен по оригинальному принципу агрегатного построения, что позволяет значительно облегчить демонтаж и транспортирование узлов по сравнению с другими кранами тяжелого класса. Подъем башенно-стрелового оборудования предельных размеров осуществляется собственными механизмами крана. Специальное транспортное оборудование позволяет перевозить кран, а также снимаемые с него узлы, при помощи седельного тягача по автомобильным дорогам. При железнодорожной перевозке конструкция крана не требует разборки его по опорно-поворотному устройству, а секции башенно-стрелового оборудования при перевозке телескопически укладываются одна в другую.

Технические характеристики крана МКГС-100.1

Грузоподъемность, т100
Вылет при наибольшей грузоподъемности, м6,5
Длина основной стрелы, м22
Наибольшая длина стрелы, м57
Наибольшая высота башни, м57
Длина вставок для удлинения стрелы, м7; 14
Наибольшая высота подъема груза, м95
Длина гуська для башни, м26; 33; 40
Наибольшая высота подъема груза, м95
Груз поднимаемый на наибольшую высоту, м19,5
Частота вращения поворотной платформы, об/мин0,04 — 0,4
Скорость наматывания каната основного подъема на барабан, м/мин36
Скорость передвижения, км/ч0,5
Масса в снаряженном состоянии (с основной стрелой), т130
Среднее давление на грунт без груза, кг/см20,953
Кратность запасовки каната при наибольшей грузоподъемности9
Кратность запасовки каната при наибольшей высоте подъема груза2
Статический коэффициент устойчивости относительно ребра опрокидования71,4%

Максимальный груз весом в 100 т кран может поднимать на высоту 20,7 м при стреле длиной 22 м без гуська и вылете от оси вращения на 6,5 м. На максимальную высоту 55,7 м при стреле 57 м без гуська и вылете крюка 9 м поднимается груз весом 48 т. При работе со стрелой длиной 22, 29, 36, 43 и 50 м с жестким гуськом длиной 12 м кран имеет преимущество в том, что груз поднимается или на основном крюке или на вспомогательном. Максимальный груз весом в 100 т поднимается на высоту 20,7 м при вылете 6,5 м на основном крюке и груз весом 25 т поднимается на высоту 29 м при вылете 15 м на вспомогательном крюке, на стреле длиной 22 м. На максимальную высоту 48,7 м при вылете 9 м поднимается груз весом 47 т на основном крюке и на высоту 57,5 м при вылете 15 м поднимается груз весом 24 т на вспомогательном крюке, на стреле длиной 50 м. Башня (башенно-стреловое исполнение) 29, 43, 50, 57 м с гуськом 26, 33, 40 м работает с грузом на большой высоте. Поднимает груз весом 19,5 т на высоту 95 м при вылете 17 м на башне 57 м с гуськом 40 м.

Диаграмма грузоподъемности и высоты подъема груза в зависимости от вылета стрелы крана МКГС-100.1

содержание .. 50 51 52 53 54 55 56 57 58 59 60 ..

zinref.ru

Модели

Каждая модель автокрана Ульяновец разрабатывалась для работы в определенных условиях, поэтому имеет свои показатели грузоподъемности, маневренности и проходимости. Автомобильные краны, установленные на шасси с характеристиками 4х2 или 6х4, удобны для работ в условиях города, для передвижений по обычным дорогам. Их использование сэкономит и топливо. Работа на труднодоступных объектах и бездорожье потребует полноприводного автокрана.

МКТ-20

Автокран МКТ-20 предназначен для выполнения подъемных работ в условиях города. Техника выпускается на двухосном шасси Камаз или МАЗ и отличается мобильностью и функциональностью.

  1. Этот автокран Ульяновец имеет грузоподъемность 20 тонн.
  2. Длина телескопической стрелы составляет 8-18 м, а рабочая зона – 360°.
  3. Полная масса крана с основной стрелой – 15,5 тонн, а скорость передвижения– 60 км/ч.

МКТ-25

Автомобильный кран Ульяновец  МКТ-25 имеет грузоподъёмность 25 тонн и простую и надежную конструкцию и является одной из наиболее популярных моделей подобной техники. Вес поднимаемых краном грузов не должен превышать 25 тонн – для этого техника оснащена 22-метровой трехсекционной стрелой.

Данная серия характеризуется самым большим выбором моделей. Возможно, это объясняется высоким спросом именно на данную грузоподъемность, а также постоянной конструкторской работой по повышению надежности и качества технического устройства. Широкий ассортимент моделей серии МКТ-25 позволит каждому потребителю выбрать технику, отвечающую его требованиям. При использовании гуськов значительно увеличивается высота подъема грузов и площадь обслуживания краном. В то же время, производство данной серии ведется с использованием комплектующих из Европы или США. Они проходят тщательную проверку на износостойкость.

Немаловажно и обеспечение комфортных условий для работы оператора:

  • значительный объем остекления позволяет увеличить обзор и точность выполнения операции;
  • прекрасная звукоизоляция защищает от посторонних звуков;
  • кабина оборудована системой отопления и вентиляции;
  • удобное кресло позволяет снизить утомляемость оператора;
  • доступность всех приборов обеспечивает простоту и легкость в управлении краном.

Зона работы крана – 360°.

Есть возможность установки гуськов длиной 6 или 9 м, бура (с глубиной бурения до 3 м) или различного гидравлического инструмента.

Вылет стрелы составляет 2,3-19 м.

Кран монтируется на 3-хосные платформы. Применяется для монтажа различных конструкций, а также в строительных и погрузочно-разгрузочных работах.

Модели МКТ-25 могут быть смонтированы на дорожных или вездеходных шасси МАЗ, Камаз, Урал или КРАЗ. При производстве этой серии используются европейские и американские комплектующие.

Полная масса техники с основной стрелой – 20,4 т.

Цена на автокран этой модели начинаетя от 4,5 млн. рублей.

Управление краном достаточно простое, рабочий процесс осуществляется при помощи гидропривода.

МКТ-30

Автокраны Ульяновец МКТ-30 с грузоподъемностью 30 тонн относятся к технике среднего класса тяжести. В качестве шасси могут быть выбраны МАЗ, Камаз или Ford Cargo с 3 осями. Техника отличается высоким уровнем производительности и грузовысотными показателями. Автокраны этой серии развивают скорость до 90 км/ч, что позволяет быстро преодолевать необходимое расстояние от одного объекта до другого. Техника укомплектована мощным дизельным двигателем.

МКТ-40

Ульяновец МКТ-40 оснащен 4-хсекционной стрелой 9-30 м, лебедки управляются джойстиками. Автокран массой 30 т может передвигаться со скоростью 60 км/ч на отечественных или импортных платформах.

  1. Длина гуськов может быть 6, м.
  2. Зона работы – 360°.
  3. Управление лебедкой осуществляется с помощью джойстиков.
  4. Крановая установка монтируется на шасси «Ford» или «Volvo» или Камаз.
  5. Скорость передвижения автокрана – 60 км/ч.

МКТ-50

С учетом последних достижений мирового краностроения была разработана модель МКТ-50. Высота подъема стрелы от 11 до 35 м. Доукомплектовать крановую установку можно 8- или 14-метровым гуськом.

Эта мощная техника, грузоподъемностью до 50 тонн, создана для работы в тяжелых условиях. В качестве шасси могут использоваться четырехосные, в том числе и вездеходные, шасси Камаз, Volvo или Iveco. Полная масса автокрана – 40 тонн. Стоимость этого автокрана- от 7, 8 до 9,5 млн. рублей.

Кран Ульяновец МКТ-50 отличается:

  • большим опорным контуром;
  • достаточным запасом прочности;
  • мощным опорно-поворотным устройством;
  • четырехосным или вездеходным шасси;
  • стрелой, достигающей 35 м.

Она изготавливается из высококачественной стали шведского производства, и поднимается с помощью цилиндров.

Кран мкгс 100 технические характеристики

Кран МКГС-100 — стреловой монтажный гусеничный кран грузоподъемностью 100 тонн, предназначенный для монтажа тяжеловесного и крупноблочного оборудования, строительных конструкций, а также реконструкции предприятий различных отраслей промышленности, включая металлургическую и нефтехимическую.

Конструкция крана МКГС-100 включает в себя ходовую и поворотную части, стреловое и башенно-стреловое оборудование, лебедку, крюковые обоймы, дизель-электрический агрегат, механизм вращения, монтажную стойку, генераторную группу и кабину опорно-поворотного устройства. Все рабочие механизмы крана питаются от электрического привода на постоянном токе. Это обеспечивает низкие посадочные скорости и помогает им регулировать скорость от нулевой до максимальной.

Конструкция крана разработана специалистами ВКТИ «Минмонтажспецстроя» и КБ Ульяновского механического завода №2. На этом же заводе был налажен выпуск этих кранов (кран МКГС-100 — с 1978 г.; кран МКГС-100.1 — с 1990 г.).

Особенностью крана МКГС-100 является повышенная мобильность за счет использования новой схемы его транспортировки. Поворотная часть крана опирается на раму двухосной пневмоколесной тележки, которая с помощью кронштейна соединяется с нижней рамой крана, а опорная часть стрелы соединяется с седловин устройством автотягача. Таким образом создается автопоезд массой около 56 т, что обеспечивает его свободное движение в транспортном потоке по дорогам.

Кран МКГС-100 оснащается удлиненными стрелами за счет вставок по 7 м. На все стрелы может быть установлен неуправляемый гусек длиной 12 м. Предусмотрено башенно-стреловое оборудование: башни длиной 29, 43 и 50 м и управляемые гуськи длиной 19 — 40 м. На кране предусмотрено устройство повышения грузоподъемности за счет дополнительной мачты и подвесного противовеса до 160 т. По автодорогам кран перевозят укрупненными узлами: поворотная часть и нижняя рама, секции стрелы по 14 и 7 м, гусеничные тележки, противовес. По железной дороге кран перевозят на 5 платформах вместо 14 при обычном разукрупнении на сборочные единицы.

Кран МКГС-100 технические характеристики

— Максимальная грузоподъемность 100 тонн — Базовая длина стрелы 22 м — Максимальная длина стрелы 57 м — Ширина ходового устройства 7000 мм — Длина 9100 мм — Высота 4250 мм — Номинальная мощность двигателя 100 кВт

Транспортировка крана требует наличия специального транспортного оборудования. При перевозке по автомобильным дорогам с использованием седельного тягача, конструкцию крана разбирают на узлы, а при железнодорожных перевозках секции башенно-стрелового оборудования укладываются друг на друга без разборки крана по опорно-поворотному устройству. Оригинальный принцип агрегатного построения дает МКГС-100 преимущество перед другими кранами тяжелого класса, связанных с демонтажем и транспортировкой оборудования предельных размеров.
