Гусеничный трактор Т-130 технические характеристики, особенности устройства, фото, видео и цена

Ремонт

Во время ремонта требуется соблюдать следующие правила:

Объем ремонтных работ должен быть минимально необходимым. Не рекомендуется делать разборку коробки передач без видимых причин.
Сборные детали с весом более 20 кг можно перевозить только при помощи захватов, которые исключают повреждения на рабочей области.
Узлы и комплектующие должны быть чистыми и сухими.
Извлечение деталей из корпуса должно осуществляться наставками, у которых медные или алюминиевые наконечники.
Запрещается обезличивать комплектующие ремонтируемых сборочных единиц.
В ходе разборки соединений, у которых есть резьба, требуется использовать ключи подходящего типа и номера.
Не рекомендуется дважды устанавливать шплинты, шплинтовочную проволоку, картонную прокладку.
Шайбы пружинного типа можно использовать повторно только при условии, что упругость сохранилась.

Порядок действий при регулировке сцепления Т-130:

Соединить между собой рычаг выходного типа отводки и отводку сцепления при помощи шаровых гаек.
Вывернуть пробку из сервомеханизма и подсоединить к ней трубопровод системы управления.
Между фланцем диска опорного типа и муфтой выключения оставить промежуток 0,9-1,1 см. Такой маневр позволит обеспечить вращение шаровой гайки между концами рычагов и кольцом муфты сцепления.
Завершив регулировку, нужно проверить свободный ход штока, который должен быть равен 1,3-1,5 см.

Отремонтированный трактор готов к дальнейшей эксплуатации.

Отличительные особенности

простая конструкция;
умеренная стоимость в сравнении с моделями, выпускавшимися в то же время (или зарубежными аналогами, которые были в СССР в дефиците);
несложный режим управления;
большой вес, мощность, хорошая проходимость (в том числе наличие болотоходной модификации, актуальной для использования в тайге, тундровой местности, различных землях, впервые подвергавшихся освоению).

Модель Т-130 обладала и рядом недостатков, к сожалению, не устраняемых, например:

механическая трансмиссия;
полужесткая подвеска;
малый срок службы бортовых фрикционов;
запуск дизельного двигателя за счет пускового бензинового;
сильная вибрация, хорошо ощущавшаяся в кабине оператора.

Достоинства и недостатки

Среди достоинств данной модели трактора можно выделить:

Надежность и неприхотливость в обслуживании. Все запчасти и детали находятся в открытом доступе.
Универсальность. Трактор можно использовать на стройке, в сельском хозяйстве, различных областях промышленности.
Техника исправно функционирует в тяжелых погодных условиях.
Звукоизоляция и утепление в кабине водителя, что обеспечивает удобство и комфорт во время работы.
Экономный расход топлива.
Небольшая масса и габариты.
Не возникает сложностей при установке дополнительного оборудования.
Большой выбор навесного оборудования.
Задняя навеска включена в комплектацию для нужд сельского хозяйства.
В тракторе предусмотрен подогрев жидкостей (топлива и масла).
Техника оснащена тентом для работы в летний сезон.
В ходе преодоления труднодоступных участков, бездорожья, грязи и льда трактор не переворачивается. Это возможно благодаря широким и крепким гусеницам.
Быстрота движения.
Техника отличается высоким уровнем безопасности.
Высокие показатели тягового усилия.
Низкая стоимость по сравнению с аналогичными моделями.

Недостатки техники:

Двигатель заводится не при помощи аккумулятора, а при помощи цилиндра.
Подвеска полужесткого типа ограничивает тяговые возможности.
Трансмиссия механического класса снижает управляемость трактором.
Низкий уровень КПД.
Ненадежные фрикционы.
Плохая работа бензинового двигателя предварительного запуска при низких температурах окружающей среды.

Где и как применяется бульдозер Т-130

За основу тяжелой спецтехники была взята модель трактора Т-130. Так как этот бульдозер производит небольшое давление на поверхность, а проходимость у него просто феноменальная, то колесные аналоги не идут с ним ни в какое сравнение.

Эта тяжелая спецтехника считается промышленной общего назначения и предназначена для следующих целей:

проведение строительных и реконструкционных работ;
планирование стройплощадок;
поднятие насыпей высотой до 2-х метров;
засыпание грунтом котлованов и других землеройных сооружений;
разработка и перемещение грунта на 50-150 м;
срезка верхнего слоя грунта для устранения неровностей;
расчистка территории и т. д.

При помощи такого тяжелого оборудования могут быть осуществлены работы по перемещению грунта, стройматериалов. Для выполнения сельхозработ в машине установлена задняя подвеска.

Ни одно, даже самое незначительное, строительство, не сможет обойтись без бульдозера. Он предназначен для того, чтобы разрабатывать стройплощадки и дорожные автомагистрали, рыть траншеи и котлованы, убирать мусор со строительной площадки.

Его берут за основу для переоборудования в трубоукладчик и т. д. Эта модель тяжелого бульдозера считается универсальной, поэтому ещё долго будет использоваться в различных областях промышленности, строительства и сельского хозяйства.

При проведении земляных работ с помощью этой тяжелой спецтехники их можно выполнять по трем основным принципам:

на грунтах 1-3 категории – срез идет одинаковой толщины;
на сухих, плотных – погружение отвала делается поперечно (гребенчатым способом);
на малом сопротивлении – от меньшего к большему (клиновым способом).

Разработка грунтовых выемок проводится с наибольшей производительностью, если угол положения наклона составляет 15 градусов. Если движение техники производится вверх, то уклон может иметь наибольший угол – 25, вниз – 35, поперечно – 30 градусов.

Траншейным способом производится перемещение из выемки земли на 50 метров, в этом случае использование промежуточных валов нецелесообразно.

Передвижение на 50-150 метров производится при накапливании почвы в валы. В некоторых случаях возможно изменение схемы работы.

В окончательном варианте земля выравнивается и производится обратный ход бульдозера. Перемещать почву на дальность свыше 150 метров считается нецелесообразным.

В сельском хозяйстве бульдозер Т-130 может проводить огромное количество различных работ: подготовка площадей под посев, обработка сельскохозяйственных культур, работы на складах, фермах и т. д., или использоваться как тяговая сила.

Так как у бульдозера гусеничный ход, он может пройти в таких местах, где колесному транспорту дорога закрыта, поэтому тяжелая спецтехника такого плана используется в сельском хозяйстве на довольно сложных работах.

Кроме этого, такой универсальный бульдозер специально комплектуют лебедкой и отвалом, чтобы он мог быть болотоходом. При глубоком вспахивании и культивации также задействуется эта спецтехника.

Специальная модификация была разработана для рисовых полей. Также это оборудование утрамбовывает силос в ямах. Зимой при помощи этой спецтехники можно очистить дороги и задержать снег на полях.

В промышленности бульдозеры Т-130 считаются практически незаменимыми при разработке и освоении месторождений полезных ископаемых, нефти и газа.

Они являются основой для большого количества специальных модификаций, без которых эффективная работа практически невозможна. Так как тяжелая спецтехника считается одной из самых мощных, то ее используют на любых работах.

Благодаря хорошим техническим характеристикам бульдозер используют не только для сельского хозяйства и строительства. С его помощью могут забиваться сваи, укладываться и закапываться трубы, он считается базовым в бурильных установках.

Эти тяжелые агрегаты нашли применение и в лесном хозяйстве. При помощи бульдозеров опахивают массивы, проводят профилактические работы по охране от пожаров, борются с майским хрущем.

И конечно, такие машины незаменимы в лесозаготовительных работах.

Инструкция по эксплуатации

Правила ухода за бульдозером Т-130 и особенности его применения описаны в инструкции по применению. Далее представлены выдержки из правил обслуживания и исправления основных неисправностей.

Техническое обслуживание

Гусеничные трактора Т-130 в основном применяются в тяжелых условиях и с большими нагрузками. Для того чтобы техника прослужила максимально долго и эффективно необходимо проводить техническое обслуживание в соответствии с инструкцией по применению.

Трансмиссионное масло подлежит замене один раз в год, перед началом эксплуатации или через 1000 отработанных часов.

Перед каждым выездом необходимо проверить наличие и достаточное количество топлива, проверить работу тормозной и рулевой системы, осмотреть машину на предмет неестественной деформации или чрезмерного износа каких-либо деталей.

Замена моторного масла должна происходить спустя 500 часов эксплуатации. Летом рекомендуется использовать М-10Г2к, в зимнее время М-10ДМ.

Основные неисправности и способы их устранения

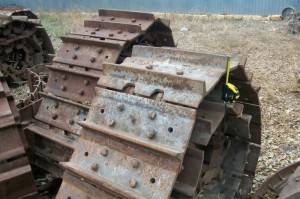

Самым уязвимым местом в тракторе Т-130 является гусеницы. Они предоставляют возможность передвигаться по тяжелым почвам, поэтому выдерживают колоссальные нагрузки. Поэтому периодически необходимо осматривать и подтягивать звенья гусениц.

Многие владельцы жалуются на то, что коробка передач не фиксируется, в этом случае необходимо выполнить следующие действия:

Смазать доступные механизмы смазкой;
Залить масло в коробку передач;
Отрегулировать положение муфты сцепления.

Если двигатель не заводится, то следующие причины могли привести к этому:

Нехватка дизеля;
Засорились топливные или воздушные фильтры;
Проблемы с системой запуска или подачи топлива;
Неверная настройка топливной смеси в карбюраторе;
Попадание воздуха в топливную систему.

Т-130: технические характеристики, обзор, описание

Источник фото: techstory.ruФото Уралтрак Т-130

В число основных элементов Т-130 входили двигатели Д-130/Д-160, оборудованные турбонаддувом, и механическая трансмиссия с постоянно замкнутой муфтой сцепления.

Количество передач — восемь вперед и четыре назад. По своей конструкции это была простая модель, а значит, с высокой ремонтопригодностью.

Базовый гусеничный трактор использовался в качестве промышленной и сельскохозяйственной техники.

Управление тормозами и поворотом у Т-130 выполнялось с помощью одного рычага. Еще одна особенность — один поддерживающий ролик в гусеницах вместо двух. Подвеска была выполнена полужесткой, с балансирной поперечной рессорой. Она изготавливалась из двух штампованных лонжеронов.

Максимальная скорость, которую мог развивать бульдозер при передвижении вперед, — 10,65 км/ч. Предельное значение при езде назад — 8,63 км/ч. Самое большое тяговое усилие достигалось при скорости в 2,6 км/ч. Тормоза конструкторы установили ленточного типа. Ширина стандартных башмаков составляла 500 мм.

Технические характеристики Т-130, масса

Вес бульдозера Т-130 составлял чуть более 12 тонн. Базовая версия характеризовалась удельным давлением на грунт на уровне 0,05 МПа.

Масса конструкционная	12 720 кг
Тяговый класс	10
Мощность двигателя	140-160 л.с. (в зависимости от модели)
Удельное давление на грунт	0,05 МПа
Гидравлическая система	100 л

Габариты

Габаритные размеры у рассматриваемого трактора составляли 5,2 м (длина), 2,5 м (ширина) и 3 м (высота).

Длина	5 193 мм
Ширина	2 475 мм
Высота	3 085 мм
Дорожный просвет	415 мм
База	2 478 мм
Колея	1 880 мм

Двигатель Т-130

Первые образцы, выпускавшиеся на Челябинском тракторном заводе, комплектовались 140-сильным двигателем Д-130. С середины 70-х годов бульдозеры начали оснащать более мощными дизелями Д-160, вырабатывающими до 160 л.с.

Источник фото: techstory.ruБолее поздние модели бульдозеров Т-130 оснащались двигателем Д-160

Нормативный расход топлива бульдозера составлял 244,3 г/кВт*ч. Машина комплектовалась топливным баком, вмещающим 290 л.

Тип дизельного двигателя Д-130: четырехцилиндровый, четырехтактный с камерой сгорания в днище поршня. Чтобы осуществить запуск дизельного двигателя, использовался вспомогательный карбюраторный мотор с электрическим стартером. Для пускового двигателя использовалась смесь бензина с моторным маслом.

Марка двигателя	Д-130
Диаметр цилиндра	145 мм
Ход поршня	205 мм
Удельный расход топлива	244,3 г/кВт*ч
Топливный бак	290 л
Система смазки двигателя	32 л
Система охлаждения	60 л

Техническое обслуживание

Модели Т-130, Т-170, а также разработанные после них бульдозеры Т-10 и Т-11 имеют конструктивную преемственность. В том числе они схожи по габаритным размерам и своим весовым характеристикам.

Это позволяет производителю заявлять, что запчасти, подходящие для установки на уже снятые с производства машины, можно приобрести и сегодня.

Причем речь идет как об изготовлении или ремонте в заводских условиях комплектующих, так и о замене старых узлов на более современные и производительные.

Источник фото: techstory.ruФото Уралтрак Т-130 с двигателем

Одним из самых слабых мест т 130 считались бортовые фрикционы. Их конструкция была позаимствована у более старого трактора С-80 и отличалась весьма незначительным сроком службы.

Модификации

Трактор Т-130 был создан на основе модели Т-100, однако довольно сильно отличался от своего предшественника: базовая машина была подвергнута глубокой модернизации. Следующим же этапом развития бульдозерной техники производства «ЧТЗ-Уралтрак» стала модель Т-170 (главное отличие — увеличенная до 174 л.с. мощность).

Источник фото: ru.wikipedia.orgДлина бульдозера Т-130 составляла 5,2 метра

Покупателям предлагалось две версии бульдозера т 130: стандартная и болотоходная (Т-130Б) с более широкими гусеницами. Кроме этого, после оснащения соответствующим оборудованием базовый трактор использовался в качестве трубоукладчика, свайного копра, буровой установки и проч. Также была доступна версия для сельскохозяйственной отрасли (Т-170МГС).

Аналоги

Среди сходных по своим возможностям моделей можно назвать: УМЗ УРБ-10М.01, УМЗ УРБ-10М.01Б, УМЗ УРБ-10М.01Я, Балтиец БКУ-703Б, ЧТЗ Т-170, УралТракГрупп УТГ10, Ярстройтехника Д3-110, Резонанс Б421, ПТК К-703 МА-БК, ЧЗПТ Т10М П 5-катковый.

как завести бульдозер? ))) | Автор топика: Георгий

Егор Японский или CAT нажатием кнопки, а совдепинский двумя словами не расскажешь. Дня два только визуально надо наблюдать как это делается.

Пётр ключём зажигания повернуть и все.

Игорь Имея деньги можно завести не только бульдозер, но и мерседес

Эдуард Смотря какой.. . Если ты ни хрена не понимаешь, даже как запустить пускач, то иди поспи.. . Может на утро желание отпадёт…

Иван А зачем Вам его заводить, ездить, то все равно не умеете!

Геннадий оно тебе надо? разные они, ключом, пускачём и даже рукояткой

Валерий С толкача!! ! :)))

Василий Эротический танец -Спасет, Заведется любой

Денис Не знаю, кошек заводила, попугайчиков, ежиков, морских свинок, ребенка даже завела себе однажды, а вот бульдозер.. . А чем их кормить?

Сведения об устройстве бульдозера

Бульдозеры обладают большим ресурсом и повышенным показателями ремонтопригодности. Это дает возможность эксплуатироваться в достаточно непростых условиях рельефа и климата.

Двигатель Т-130

Бульдозер Т-130 оснащен четырехтактным мотором категории Д-130, его показатели мощности составляют 140 л.с. Более совершенные модели комплектуются четырехцилиндровым довольно мощным агрегатом категории Д -160, который имеет турбонадув. Запуск автоматики осуществляется при помощи обычного работающего на бензине двигателя. Мотор является существенно улучшенной версией ранних моделей.

Бульдозерне всегда быстро заводится при низком температурном режиме, но все окупается иными характеристиками и доступной стоимостью техники.

Трансмиссия

Модель имеет 8-ступенчатую трансмиссию, которая работает на механике. Агрегат состоит из муфты сцепления, присутствует четыре надежных диска, из которых два являются ведомыми, остальные неведомые, есть четырехвальная коробка передач. В машины такого плана установлена плавающая работающая на лентах система тормоза.

Гидравлика

Гидравлика Т-130 по своим качествам относится к определенной категории раздельного и качественного агрегатного оборудования.

Она состоит из таких конструкционных элементов, как насос, особый распределитель, основной силовой, а также выносной цилиндр, объемный бак, надежный механизм задней подвески.

На машину монтируется жесткое или маятниковое устройство – прицеп, который значительно увеличивает показатели универсальности техники.

Кабина

Кабина располагается с задней части, она рассчитана сразу на двух операторов. Присутствует качественная термическая и эффективная звуковая и шумовая изоляция. Все это позволяет устранить такие неприятности, как шум и пыль. Автоматически работа с такой техникой становится максимально комфортной.

Так же на сайте можно узнать подробности о бульдозерах следующих марок: Четра Т25, Четра Т35, Т170, ЧТЗ Т800, ЧТЗ Б10М, ДТ75, Komatsu D355, Shantui SD16, Caterpillar D6R.

Управление

По мнению пользователей, процесс управления техникой немного не дотягивает до идеального. При осуществлении рабочего процесса ощущается определенная вибрация, которая исходит от рычагов контроля. Виной данному фактору может послужить некачественное соединение с трансмиссией машины.

Ходовая

Ходовая качественная часть имеет сложную раму, сварную в виде балки конструкцию, которая всем своим корпусом надежно приварена к основанию по борту расположенных фрикционов.

Данная часть оснащается особой полужесткой подвеской. Каждая из установленных гусеничных тележек имеет примерно по пять опорных и по паре направляющих катка, работающих на роликах.

Модификации

В отличие от многих тракторов советского времени, Т-130 не имел большой линейки модификаций. Во многом это обуславливалось удачной конструкцией основной модели. Поэтому необходимость в создании ряда дополнительных машин аналогичного типа отсутствовала.

Т-130Б – вариант, который был специально предназначен для работы на болотистых местностях. Его основная конструкционная особенность – расширенные траки, которые не увязали в таком грунте. Сюда же устанавливали более мощный двигатель Д180.

Т-170 – промышленный тяговой трактор следующего поколения, который изначально планировался как замена Т-130. В силу разных причин добиться поставленных задач заводу не удалось. В частности, это было связано с начавшейся перестройкой, после – развалом СССР и последовавшим за ним длительным финансовым кризисом.

Инструкция по эксплуатации

Для того, чтобы завести пусковой двигатель, нужно выполнить ряд действий:

Открыть кран топливного бака;
Нажать зажигание;
Закрыть воздухозаслонку;
Открыть дроссельную заслонку;
Подкачать топливо;
Включить стартер на 5 секунд;
Установить пусковую рукоятку на гусенице;
Медленно провернуть валик;
Рукоятку резко повернуть;
Приоткрыть воздухозаслонку.

Далее включают дизельный двигатель, действия при этом следующие:

Повернуть ручку редуктора в замедленное положение;
Повернуть ручку бендикса в состояние «включено»;
Осуществить плавный запуск сцепления;
В течение одной минуты провернуть коленвал дизельного двигателя;
Включить сцепление;
Ручку редуктора повернуть в положение ускорения;
Выключить сцепление;
В течение двух минут провернуть коленвал дизельного двигателя на ускоренной скорости;
Рукоятку декомпрессора повернуть в положение работы;
Подать топливо;
Ручку акселлератора повернуть на середину;
Выключить пусковой двигатель, убедившись, что дизельный работает.

Дизельный двигатель во время морозов нуждается в предварительном подогреве. В этих целях предусмотрен нагреватель ПЖБ-400Б, осуществляющий нагревание воды и масла. Сливные его краны и краны блока двигателя необходимо закрыть. Кран радиатора, используемый для слива, пробки горловины водяного радиатора, трубы нагревателя нужно наоборот открыть. Пока нагреватель работает, заслонка отопителя кабины должна быть закрыта.

Устройство

Кабина

Корпус трактора, в том числе кабины, усилены жестким каркасом для большей безопасности. По степени обустройства, рабочее место оператора не сравнится с современной техникой. Но, если учесть время производства, оснащение кабины было на высоком уровне, трактор Т-130 один из первых, в котором появились:

кондиционер;
уплотнители, увеличивающие герметичность кабины;
увеличенный объем и эргономичность;
удобное расположение элементов управления;
регулировка спинки кресла.

Рабочее место водителя

Конструкция оснащена 2 типами гидравлических выводов для использования сменного навесного оборудования:

передний – отвал бульдозера 2,5 или 3,2 м;
задний – дополнительное оборудование (трубоукладчик, рыхлитель, корчеватель и пр.).

Удельная масса трактора Т-130 в базовой комплектации 14,3 тонны. При нормальной загрузке, трактор Т-130 имеет расход топлива в количестве 244,3 г/кВт/ч. Расход увеличивается в зависимости от прилагаемой нагрузки – качества грунта (песчаные, мерзлые), типа навесного оборудования.

Вес трактора Т-130, благодаря его конструктивным особенностям, составляет давление на почву 0,05 МПа/ см². Это обеспечивает хорошее сцеплении с поверхностью и увеличивает возможность проведения работ на различных типах почв: болотистых, песчаных, грунтовых, целинных.

Двигатель трактора Т-130 4-тактный с турбонаддувом. Дизельное топливо используется для основного двигателя, смесь бензина с моторным маслом (1:15) для предпускового подогревателя.

Трансмиссия и ходовая часть

Модель сконструирована на полужесткой подвеске с поперечной полужесткой рессорой. Штампованные лонжероны, объединенные с задним корпусом моста, обеспечивают высокую прочность при распределении нагрузки вне зависимости от рабочей части. Установленная на задний мост муфта и ленточный тормоз вокруг нее, позволяют развернуть машину практически на месте.

Узнать, сколько весит гусеница от трактора Т-130 можно, умножив вес одного башмака (65,8 кг) на 38. Общий вес составит 2,5 тн. Ширина стандартного полотна 500 мм.

Установлена 8-ступенчатая трансмиссия с замкнутой муфтой. Сцепления трактора Т-130 регулирует скорость движения:

вперед – 8 передач;
назад – 4 передачи.

КПП трактора Т-130 4-вальная с 4-дисками сцепления (2 ведущие и 2 ведомые). Редуктор 2-ступенчатый с многодисковыми фрикционами и конической передачей. Управление происходит при помощи рычажной системы, через фрикционы ленточного типа.

Установленная на трактор Т-130 коробка передач и трансмиссия совместно с двигателем обеспечивают максимальный показатель тягового усилия, которое достигается при V=2,6 км/ч = 128,2 кН.

Обслуживание и ремонт

Все виды ТО направлены на поддержание транспорта в максимально приближенном к первоначальному состоянию, не менее 80 %. Существует 3 варианта проведения ТО (первые 2 выполняются по графикам и планам, третий регулярно):

Регламентированный производителем в НТД, по наработке определенного количества моточасов.
Вынужденный, по фактическому состоянию, на основании сменных рапортов механиков и предыдущих ремонтов.
Ежесменные и сезонные ТО проводятся в обязательном порядке и в графики ремонтов не включаются. Регулировка сцепления трактора Т-130, осмотр, очистка гидравлического оборудования, проверка давления масла, регулировка натяжения ремней, соединения контактов проводится ежедневно или еженедельно.

Капитальные ремонты проводятся комплексно, профилактический, горячий выполняются для конкретных узлов и агрегатов.

Заключение

Благодаря хорошему запасу прочности и возможности приобрести новые запчасти, ЧТЗ интенсивно используется в настоящее время, модели 6 класса прочности уже практически себя изжили, но найти технику с двигателями Т-160 и Т-180 выпускаемую в период 1988-2002 годах подыскать несложно. Стоимость находится в диапазоне от 250 тыс.руб. и достигает до 1 млн. 250 т.р. Все зависит от состояния агрегата.

Устройство

Бульдозер имеет полужёсткую подвеску с балансирующим механизмом. За перемещение машины отвечает гусеничная лента, которая состоит из стандартных траков, объединённых друг с другом при помощи стальных пальцев. Трансмиссия трактора комплектуется такими механизмами, как коробка передач, бортовые редукторы, сцепление и задний мост. Управление техникой реализовано при помощи ленточных фрикционов. У агрегата присутствует нулевая передача, позволяющая ему с лёгкостью разворачиваться на одном месте. Гидравлическая система с одинаковой эффективностью обеспечивает выполнение работ как с задним навесным комплексом, так и с передним.
