Как сделать самодельную кабину на трактор МТЗ

Навесное оборудование

Успешные продажи и популярность у покупателей напрямую связаны с возможностью работы трактора МТЗ-82 с целым рядом навесного оборудования. Самые востребованные из них:

  1. Вилы погрузочные и транспортные.
  2. Грузоподъемные устройства с гаком и для захвата петель мягких контейнеров.
  3. Механизм для фиксации деревьев и бревен.
  4. Кантователь рулонов.
  5. Ковши, среди которых могут быть как фронтальные, так и челюстные.
  6. Отвалы различного назначения.
  7. Коммунальные щетки.
  8. Тягово-сцепные устройства.

Помимо перечисленных приспособлений, МТЗ-82 может выполнять задачи полноценного экскаватора, фронтального погрузчика или транспортировщика на незначительные расстояния как сыпучих, так и штучных грузов.

Другие преимущества сотрудничества с нашей компанией

Допускаются любые габариты и конфигурация крыши. Такие мастерские могут также дать рекомендации по пригодности поврежденной кабины к ремонту и целесообразности ее замены.

Крышка редуктора нижняя


Навесное оборудование.


В последние годы производители стали делать шумоизоляцию кабины, которая, по крайне мере, по их заявлениям, должна значительно снизить шумы при работе трактора.


Мобильная версия.


Но недостатков такая кабина имела гораздо больше. Предыдущий Экскаватор ЭШ 10 Пружина рычага Реанимация мтз 50. Замена стекла двери, ремонт гидравлики (удаление Г.С.В.) // Деревня

Переделка переднего и заднего моста

Передний мост липецкого трактора имеет конструктивную недоработку пружинного блока, которая приводит к появлению поперечного люфта и преждевременному выходу из строя опорных подшипников, шкворней, крестовин и блоков редукторов. Для повышения надежности узла и точности управления подвеску моста необходимо доработать.

Следует демонтировать блоки траверс и обрезать заводские шкворни от чулок (по сварному шву). Электродуговым сварочным аппаратом производится наплавка в местах выработки на шкворнях. После этого, чтобы вернуть необходимую геометрию, они протачиваются на токарном станке, а к внутренним частям привариваются болты для фиксации шкворней в поворотном кулаке.

Восстановленную деталь приваривают на штатное место. Для поворотных кулаков вытачиваются сборные проставочные втулки (несущая и фиксирующая), которые устанавливаются на места пружинных узлов. При сборке используется стандартные опорные подшипники, под втулки устанавливаются уплотнительные кольца, а шкворни фиксируются снизу поворотных кулаков при помощи гаек.

Такое изменение конструкции сделает трактор более жестким, но улучшит управляемость, снизит нагрузку на ГУР и сделает узел более прочным. Рама трактора имеет большой запас прочности, поэтому выросшая нагрузка на лонжероны не повлияет на ее ресурс.

Задний мост нуждается в доработке только при использовании спаренных задних колес. Для этого из толстостенной трубы изготавливаются проставки длиной 270-320 мм, которые крепятся штатными болтами с наружных сторон колес.

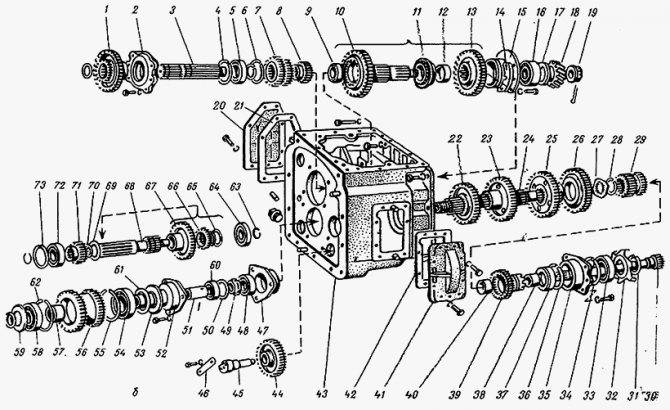

Коробка МТЗ-80 схема сборки

Для исключения проблем при сборке коробки тракторов семейства МТЗ-80/82 ее разбирают в последовательности, которая при выполнении в обратном порядке позволит без проблем получить технически сложный агрегат. После отбраковки непригодных деталей и получения новых следует проверить, все ли втулки, шестерни и другие детали соответствуют нормативным габаритам, указанным производителем.

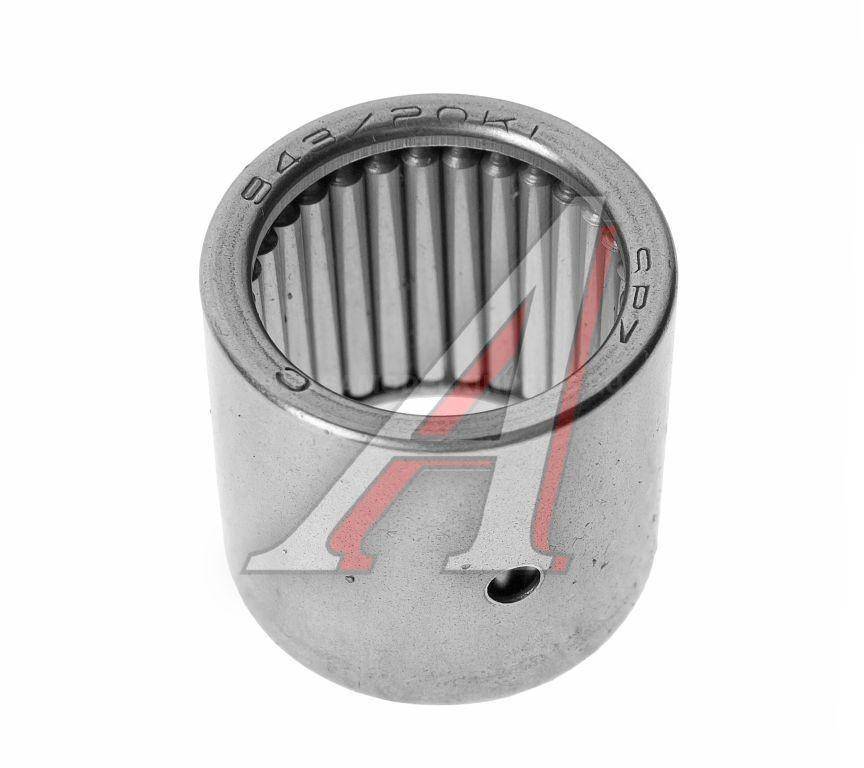

Подшипники КПП: тип, размеры, номера подшипников

В трансмиссии тракторов МТЗ используется несколько десятков типоразмеров этих компонентов. Большинство из них относится к шариковым однорядным либо игольчатым. Самые ходовые размеры применяются и в других узлах сельскохозяйственной и дорожной техники.

В таблице указана номенклатура распространенных подшипников, используемых при сборке КПП.

РазмерАртикул производителяНазначение в коробке передач
40х80х18208опоры валов отбора мощности, вал 1 передачи, первичный вал
45х85х19209задний вал отбора мощности
50х90х20210ВОМ, первичный вал
30х72х19306входит в раздаточную коробку
40х90х2350308вал 1 передачи и заднего хода

Для большинства комплектующих, применяемых в России и Беларуси можно подобрать импортные, чаще всего китайские, аналоги похожих типоразмеров.

Порядок сборки пошагово

При сборке необходимо соблюдать следующие правила:

  • смазать машинным маслом все посадочные гнезда;
  • устанавливать подшипники до дна гнезд;
  • все регулировочные прокладки, снятые при демонтаже, должны быть установлены на свои места или заменены на новые.

Пошаговый порядок монтажа:

  1. Установка вторичного вала, соединение с ведомой шестерней первой передачи редуктора. Нужно укрепить подшипники, проверить момент усилия проворота. На тот же вал надевается шестеренка главной передачи.
  2. Собрать средний вал, установив на него промежуточную шестеренку. Проверить зазоры (норма 0,03-0,05 мм).
  3. Поместив все элементы коробки на свои места, собрать корпус, проверить стыковку плоскостей, приклеить новые прокладки и соединить с корпусами заднего моста и сцепления.

Регулировки при сборке

При монтаже отремонтированной коробки передач необходимо соблюдать следующие параметры:

  • типоразмеры элементов, используемых для замены изношенных;
  • зазоры между элементами;
  • усилия, прилагаемые при затяжке резьбовых соединений.

Нормативные документы для данного типа транспортных средств определяют допустимые размеры диаметров деталей (в мм), которые следует контролировать при сборке КПП:

  • валик механизма переключения передач — 24,85 мм, отверстие вилки для него — 25,08 мм;
  • наконечник рычага — 14,85 мм;
  • пазы под фиксаторы — 10,5 мм.

Дополнительно рекомендуется проверять толщину щек вилок переключения передач, которые должны быть не менее 8,2 мм, и ряд других параметров.

Для проверки выполнения стандартов применяют несложные приборы. Осевой зазор проверяют индикатором, ножку которого упирают в торец зуба шестеренки, после чего монтажным ломиком перемещают вторичный вал в осевом и радиальном направлениях.

Данный параметр важен для контроля высоты ведущей шестерни главной передачи, которая должна попадать в диапазон 57,85-58,15 мм.

Нормы затяжки резьбовых соединений для механической коробки:

  • болт М10: 30-40 Н*м;
  • М12: 50-80 Н*м;
  • стопорные болты: 20-35 Н*м;
  • датчик блокировки: 18-25 Н*м.

После завершения сборки и запуска двигателя следует проверить корректность переключения передач и другие параметры работы трансмиссии. Если при эксплуатации трактора применяется механизм задней навески, следует дополнительно проверить работу валов отбора мощности.

Самодельный минитрактор с кабиной своими руками

Самодельный минитрактор с кабиной своими руками собран Сергеем Симаковым из Челябинска. Фото сборки самодельного мототрактора с кабиной представлены далее. Самодельная кабина минитрактора надежно защищает тракториста от непогоды, ведь во время работы вас может застать сильный дождь и ехать на тракторе под проливным дождем согласитесь, не есть гуд) Простенькую кабину для мототактора можно сварить из профиля 20х20 мм, чтоб конструкция была более менее легкой, обшить каркас желательно тоже легким видом материала (стекловолокно, пластмасса, или алюминиевый лист) Остекление кабины самодельного минитрактора можно выполнить из старых автомобильных стекол, в данном случае автор использовал боковые стекла от автобуса.

Двери для самодельной кабины трактора так же можно сделать из того же профиля, наличие дверей будет способствовать сохранению тепла внутри кабины, защитит механизатора от промозглого сквозного ветра. Желательно установить автомобильную печь, если позволяет конструкция и тип двигателя, тогда работа тракториста будет проходить в комфортных условиях. В летнее время двери снимаются, чтобы обеспечить естественное проветривание, крыша самодельной кабины минитрактора надежно защитит от палящего солнца (с внутренней стороны потолка проклеить слоем пенопласта)

Далее представлены подробные пошаговые фотографии сборки минитрактора с кабиной, узлы и агрегаты.

Материалы

  1. двигатель Лифан 6,5 л/с
  2. профиль
  3. профтруба 20х20 мм
  4. колеса 2 шт Москвич и 2 шт ОКА
  5. КПП

Инструменты

  1. сварочный инвертор
  2. токарный станок
  3. УШМ (болгарка)
  4. дрель
  5. набор гаечных ключей
  6. слесарный и измерительный инструмент
  7. светлая голова и умелые руки

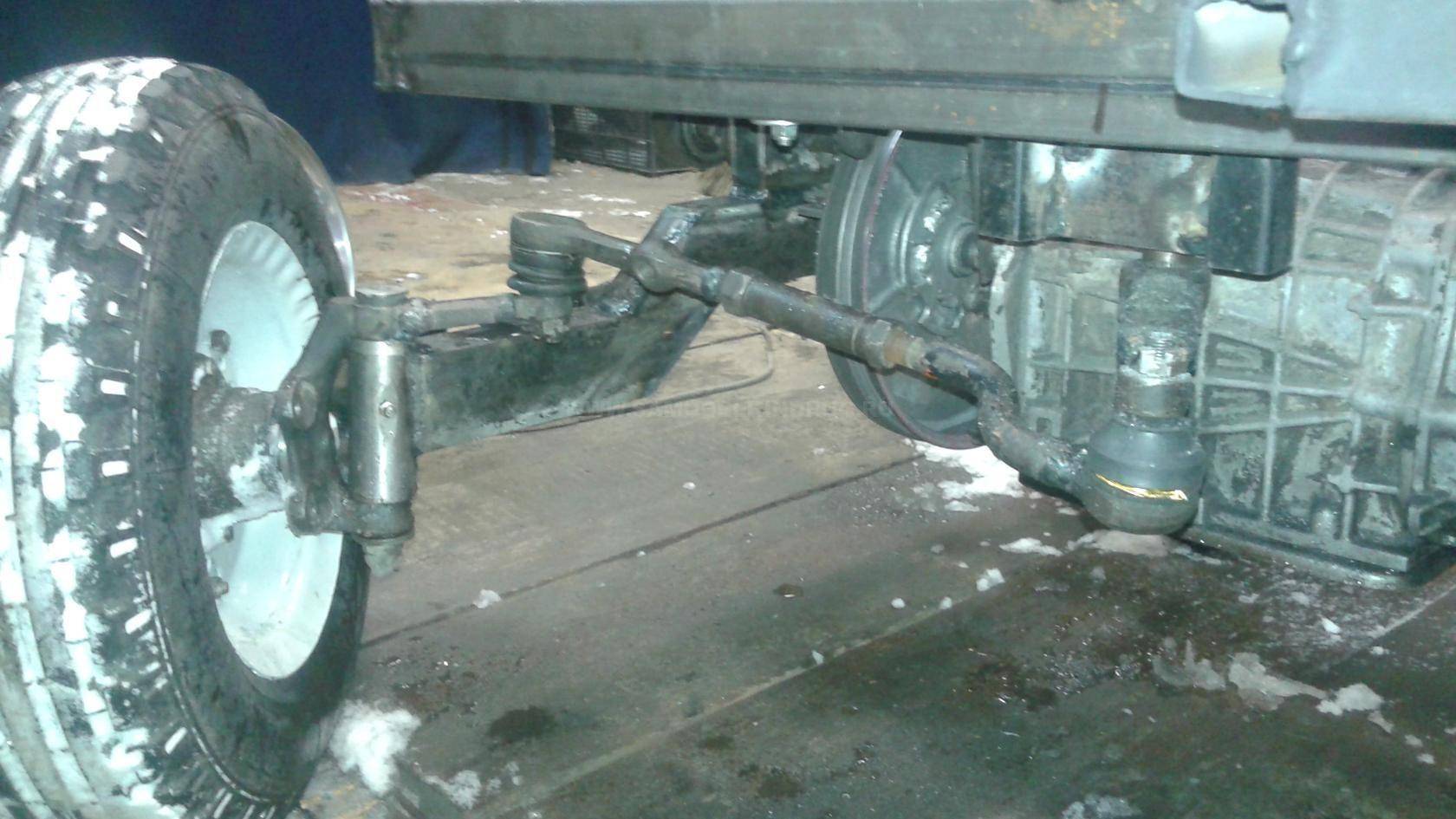

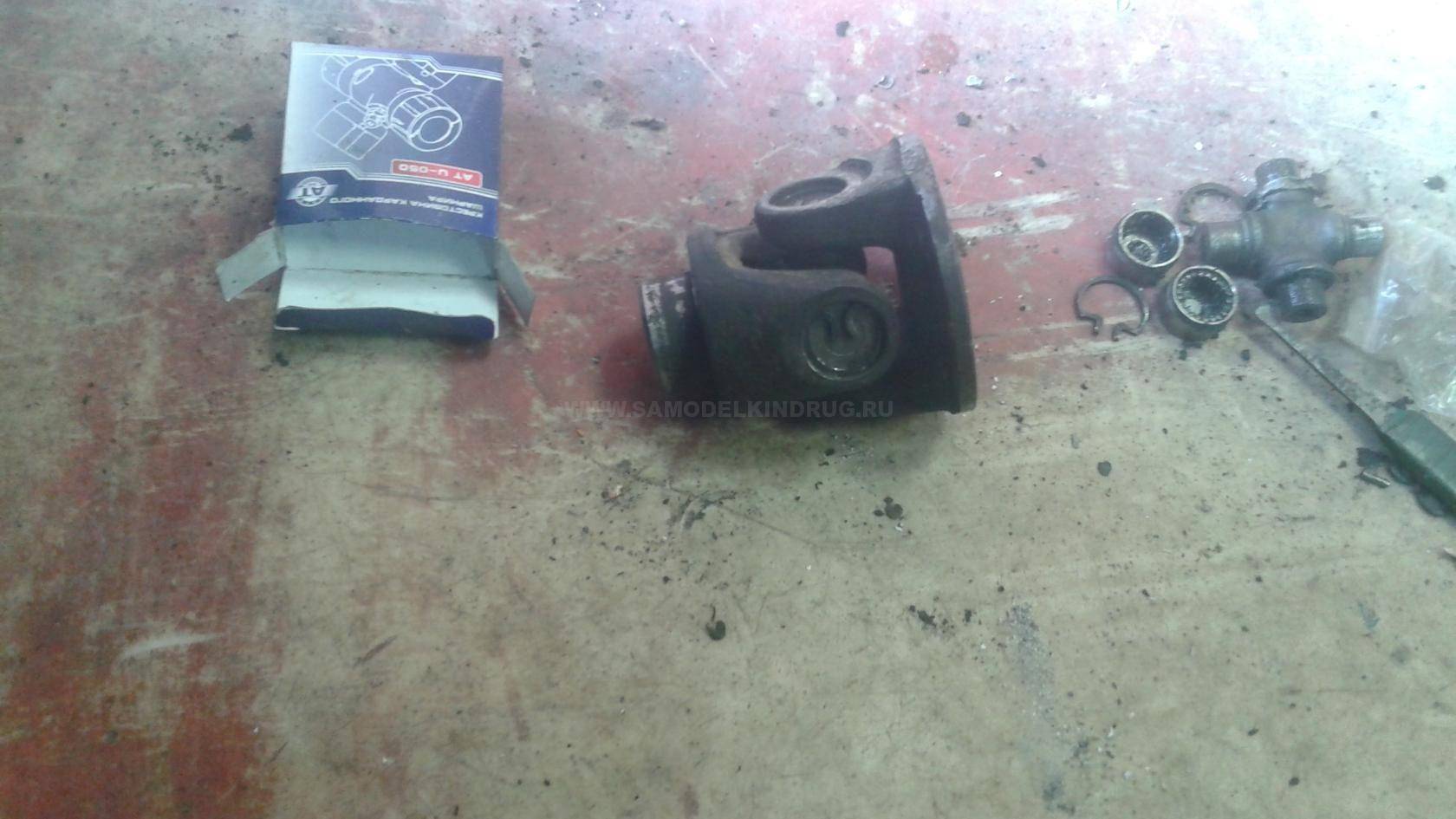

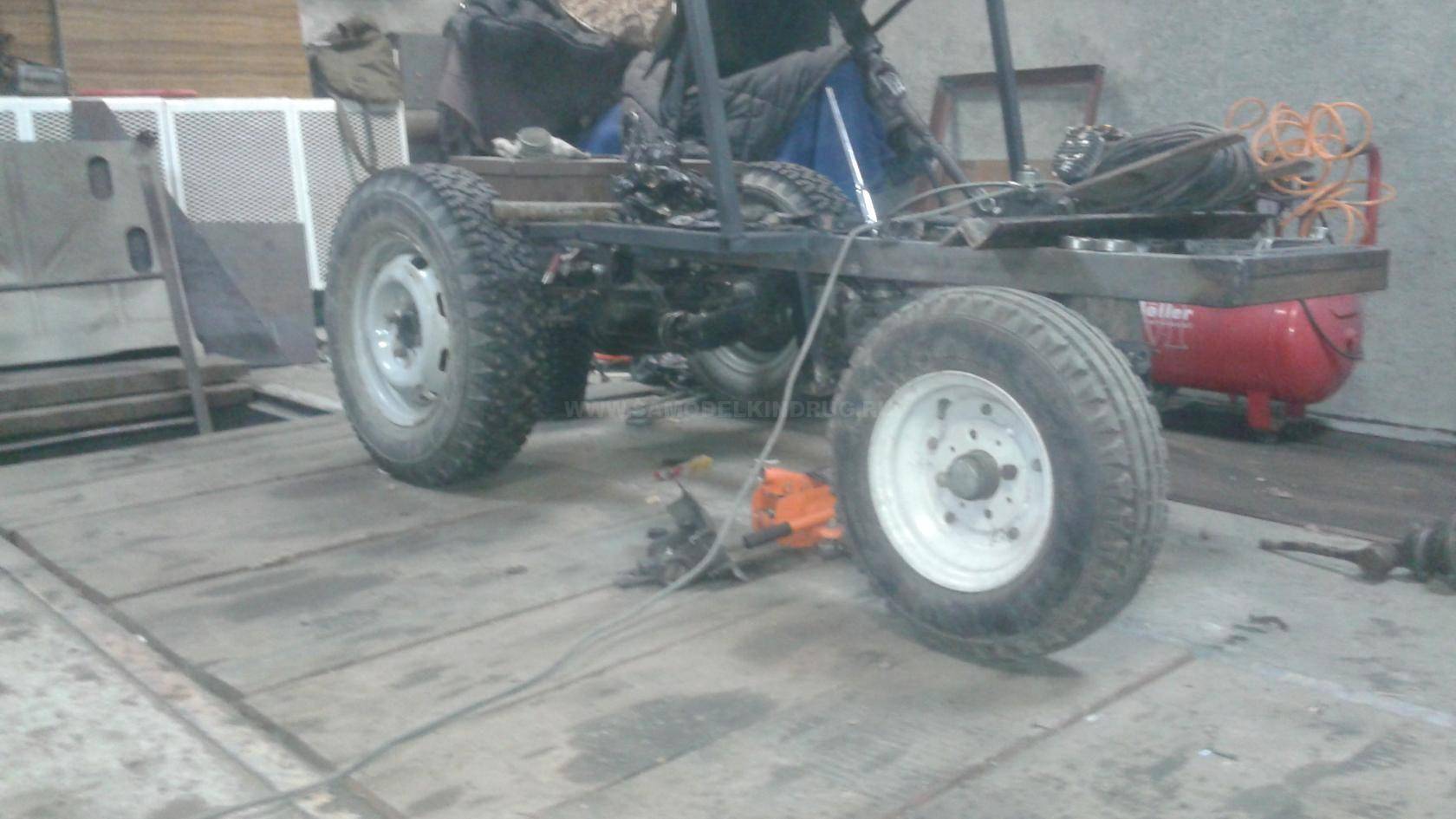

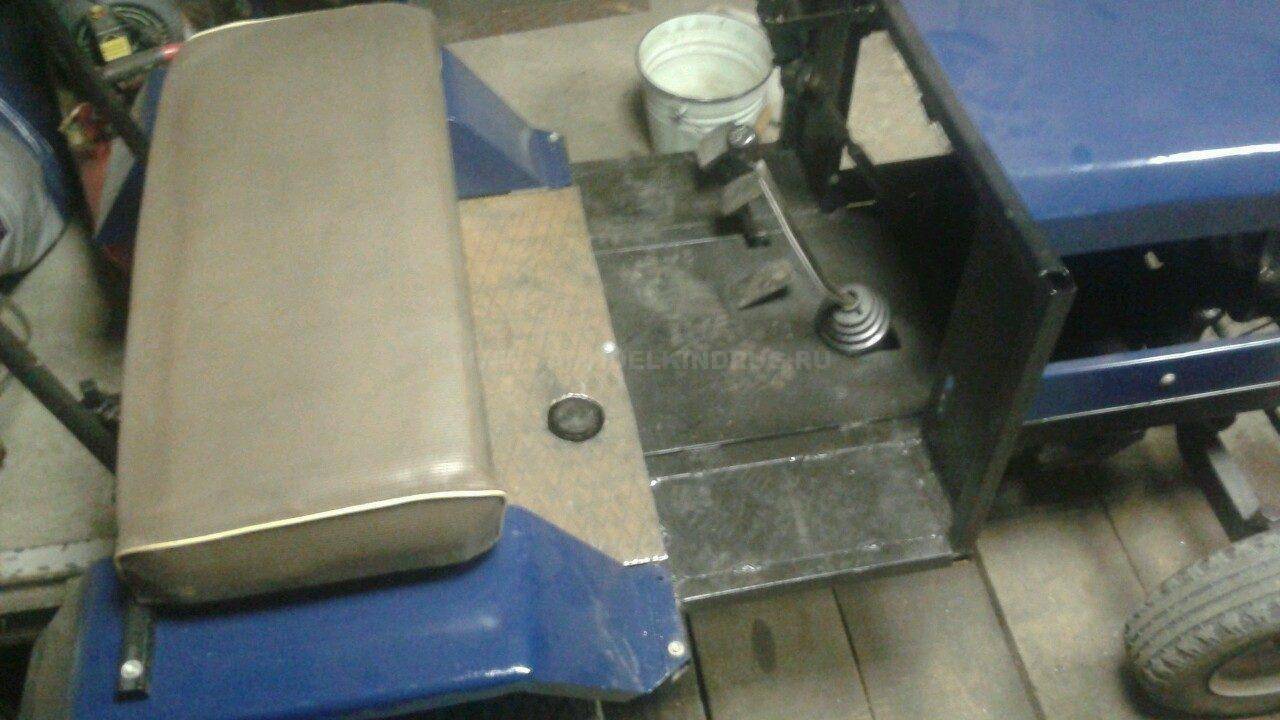

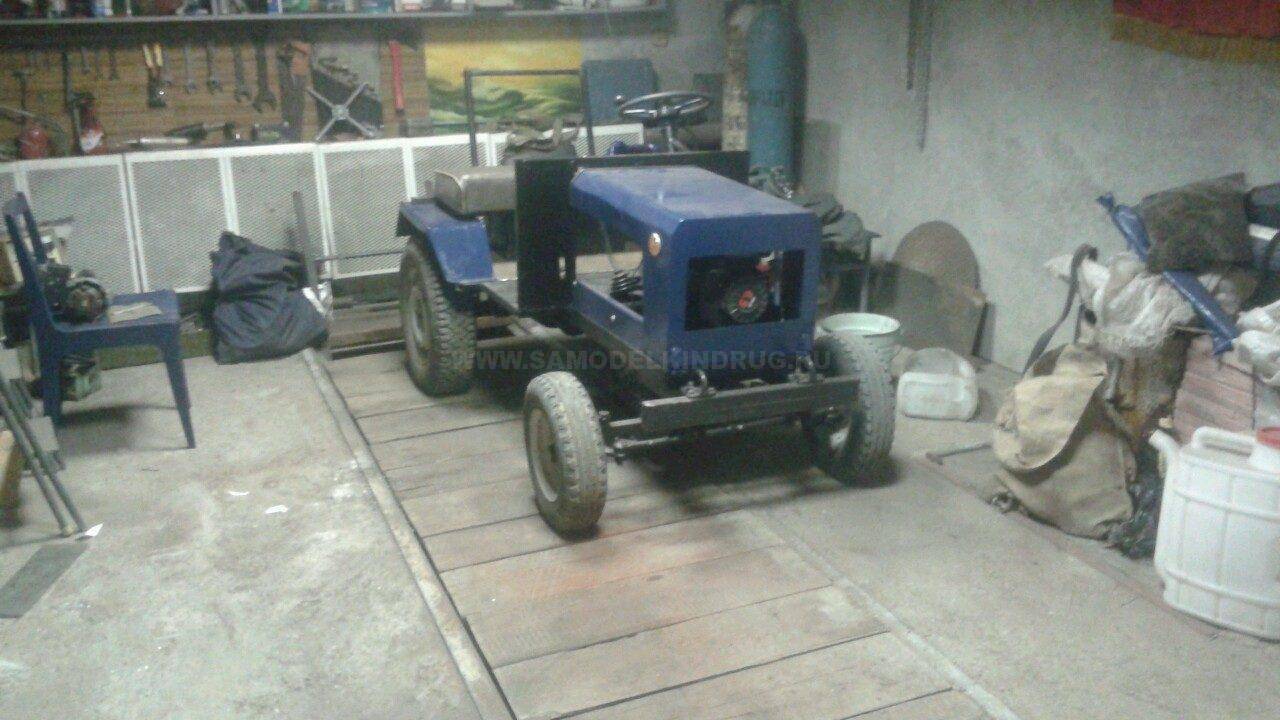

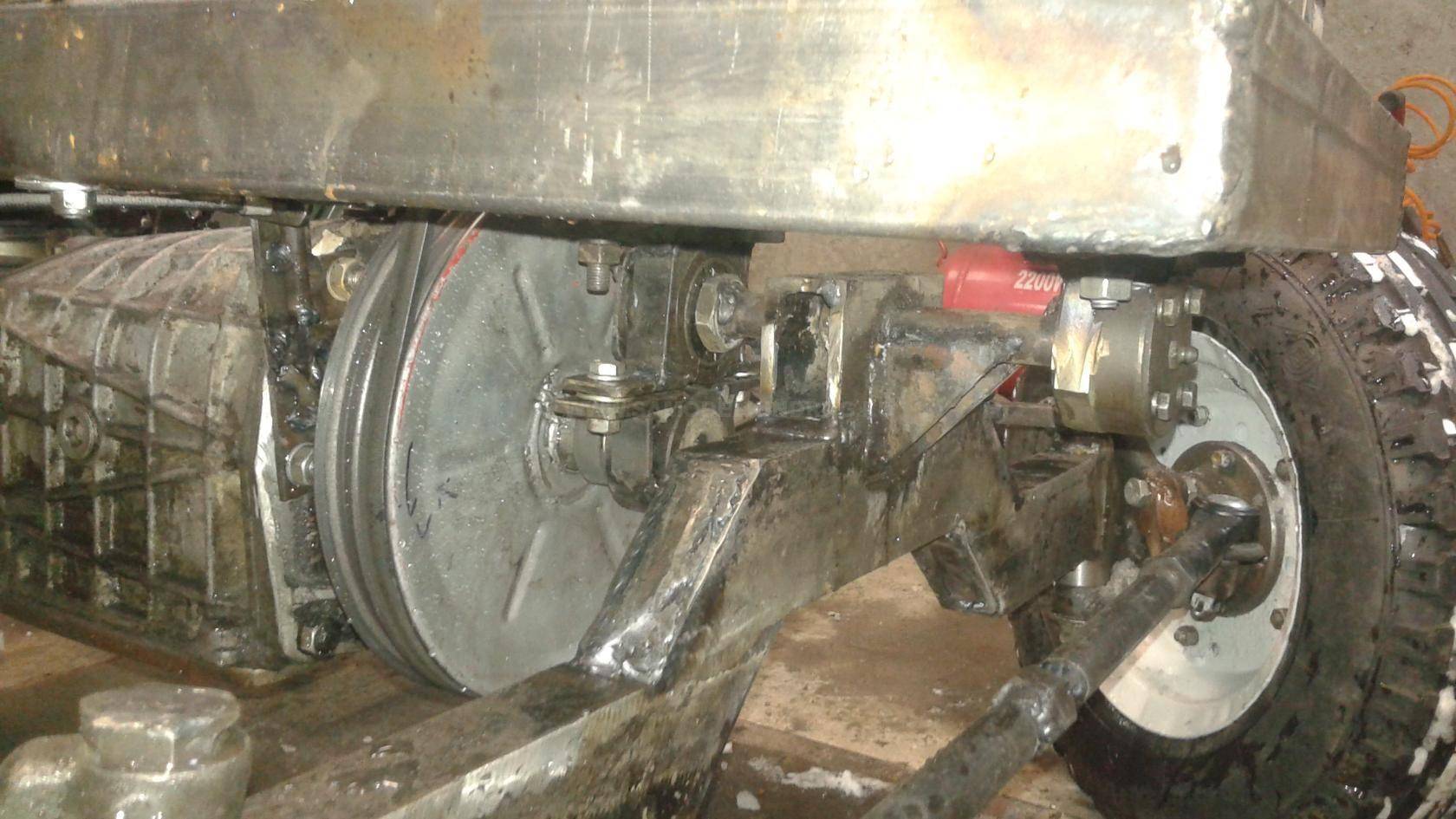

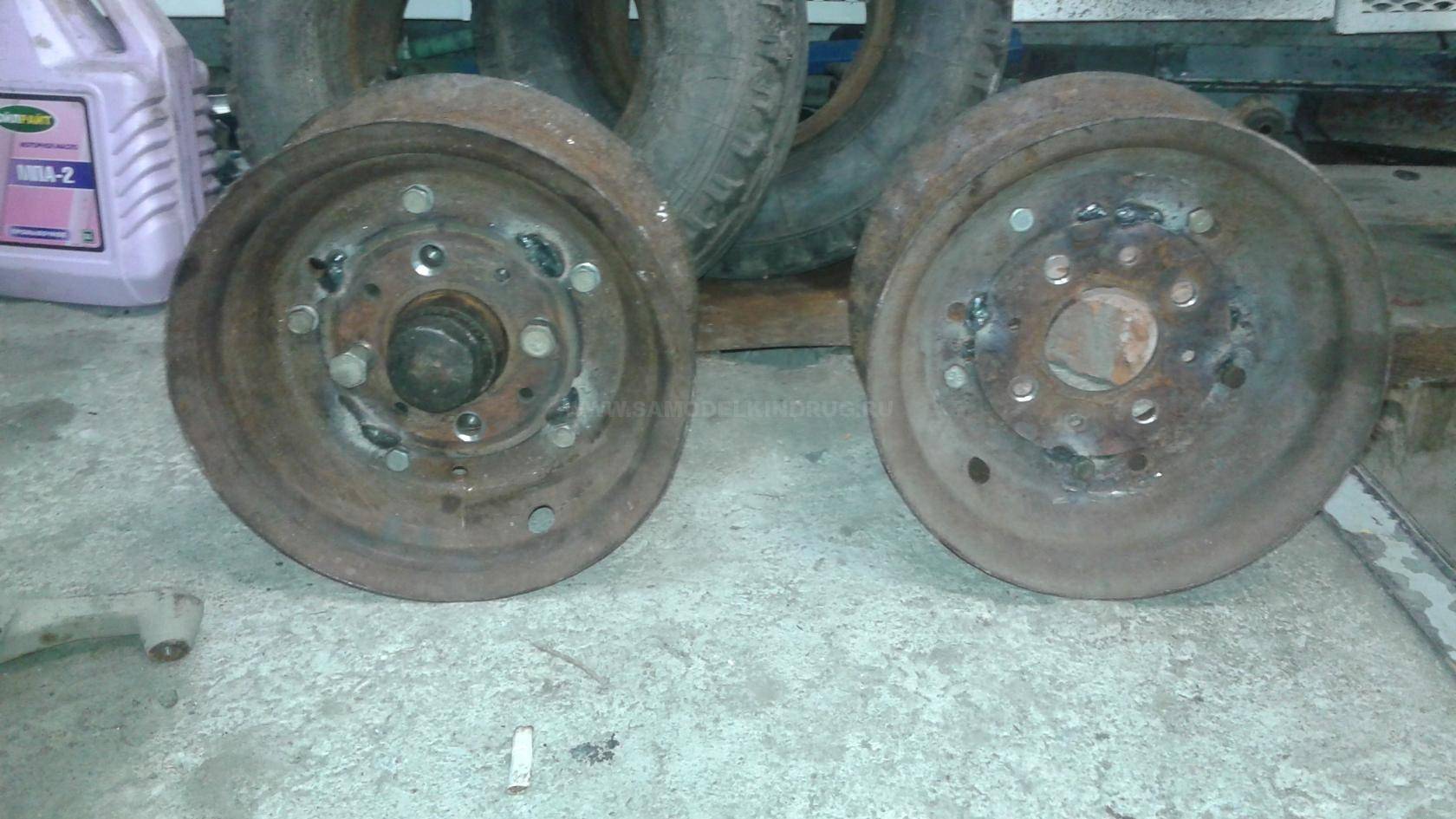

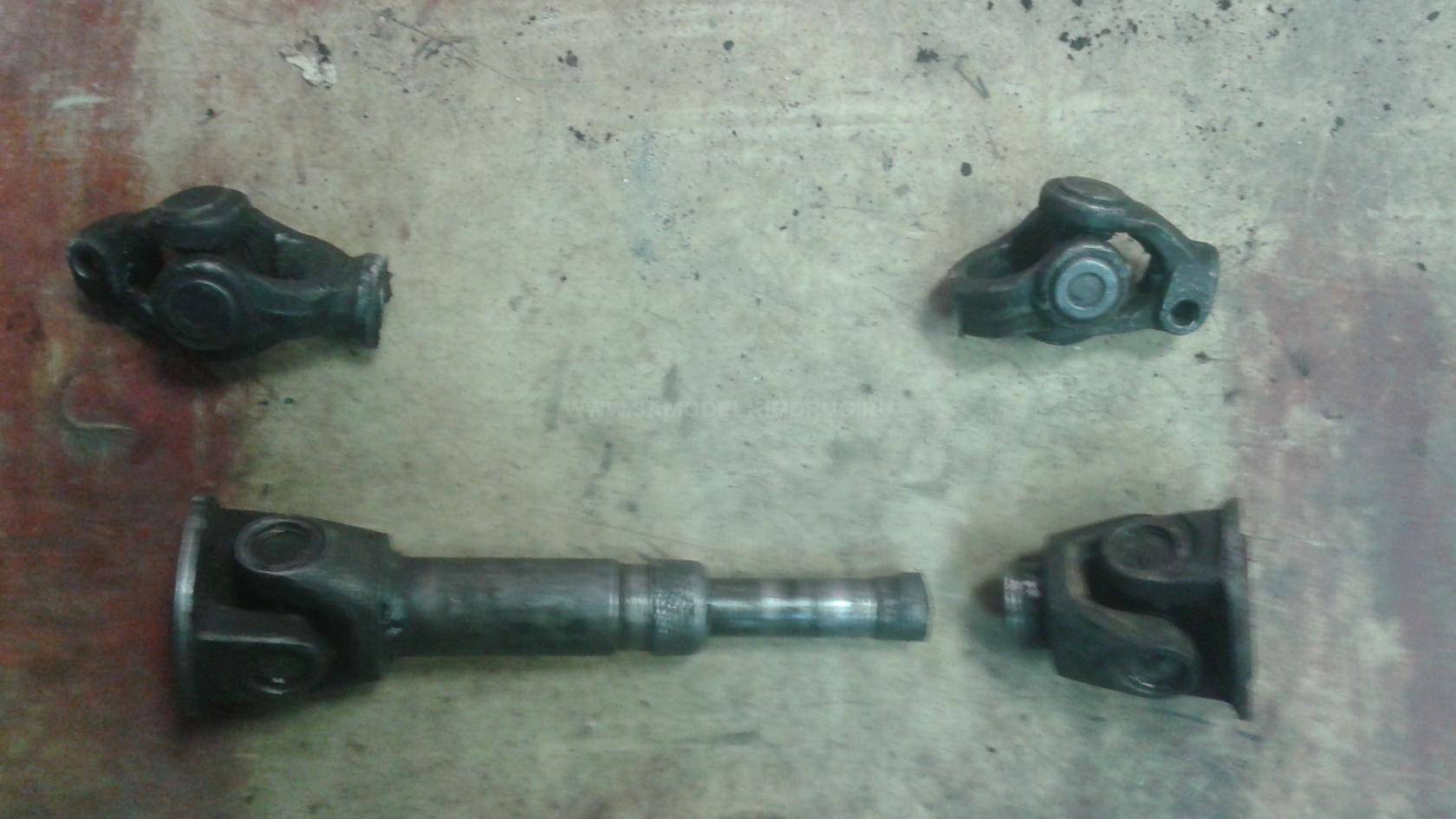

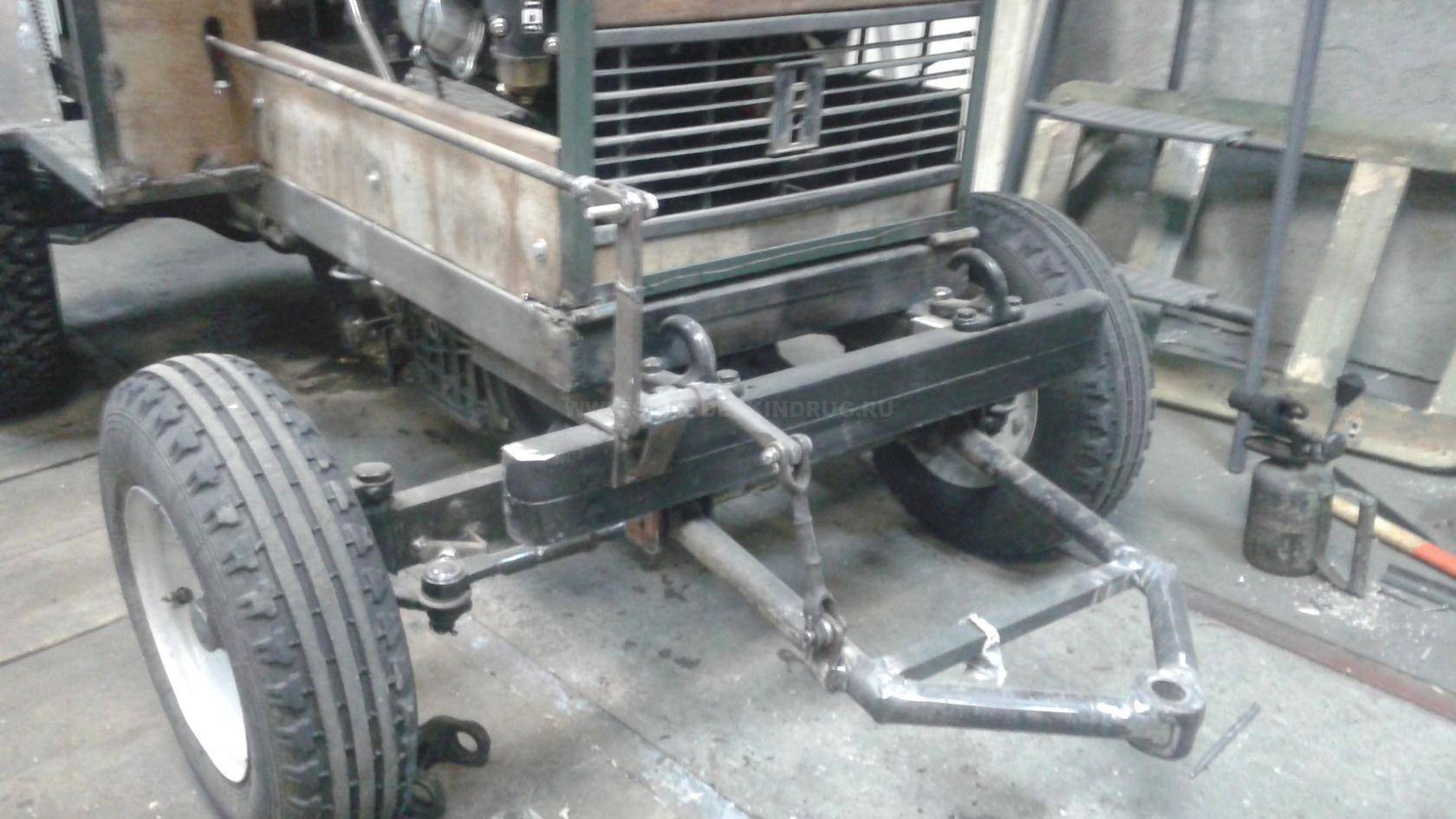

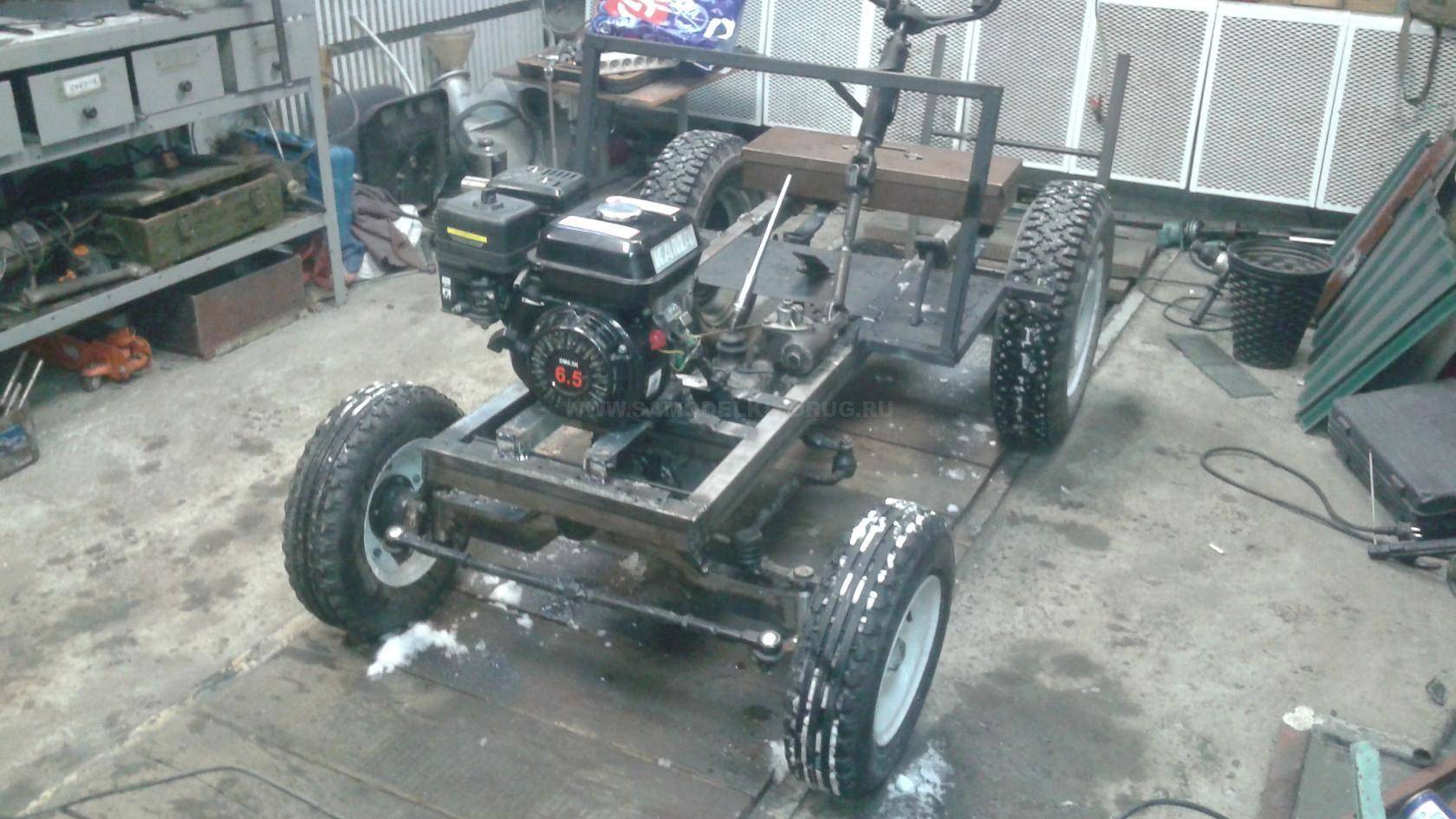

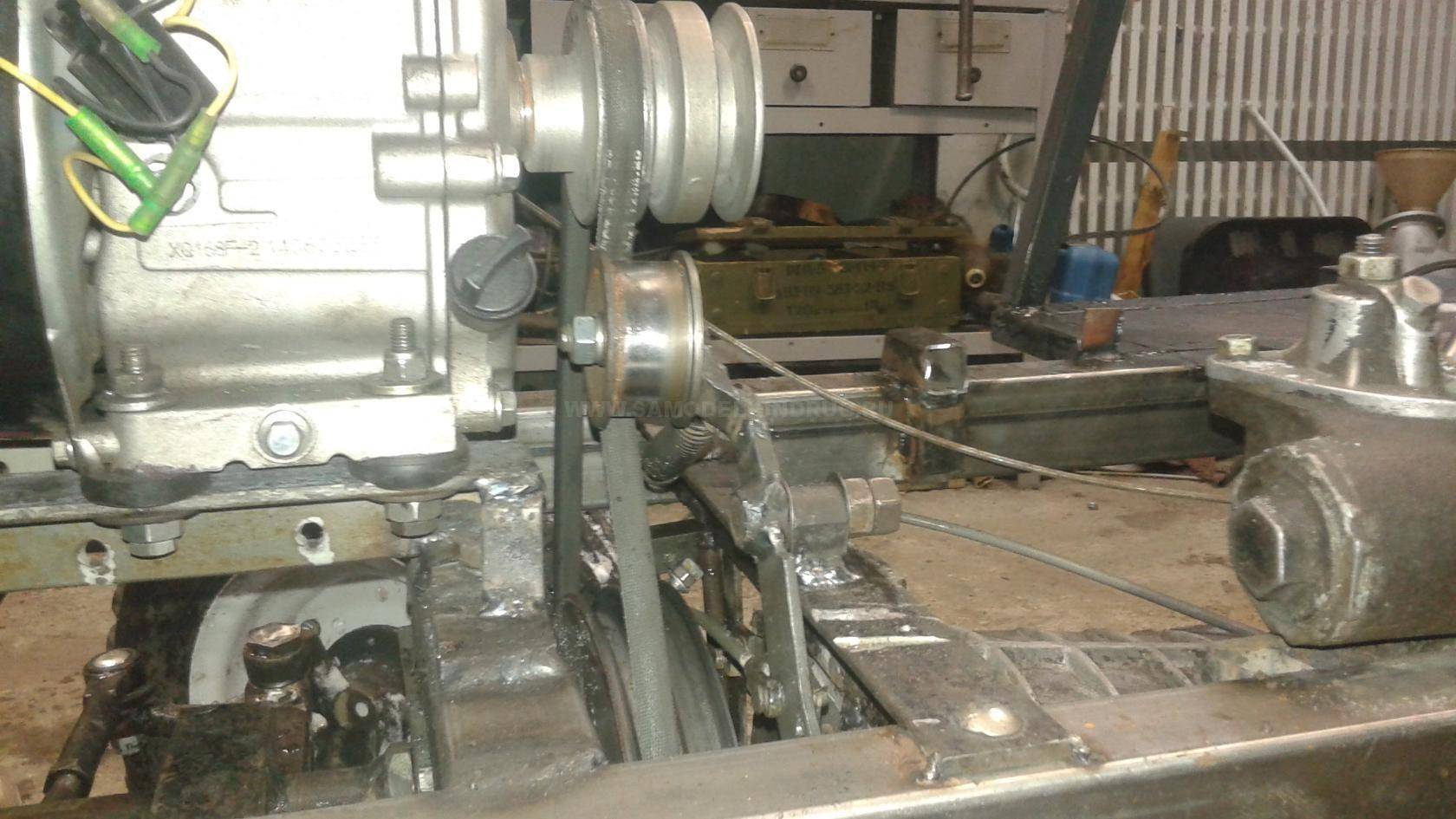

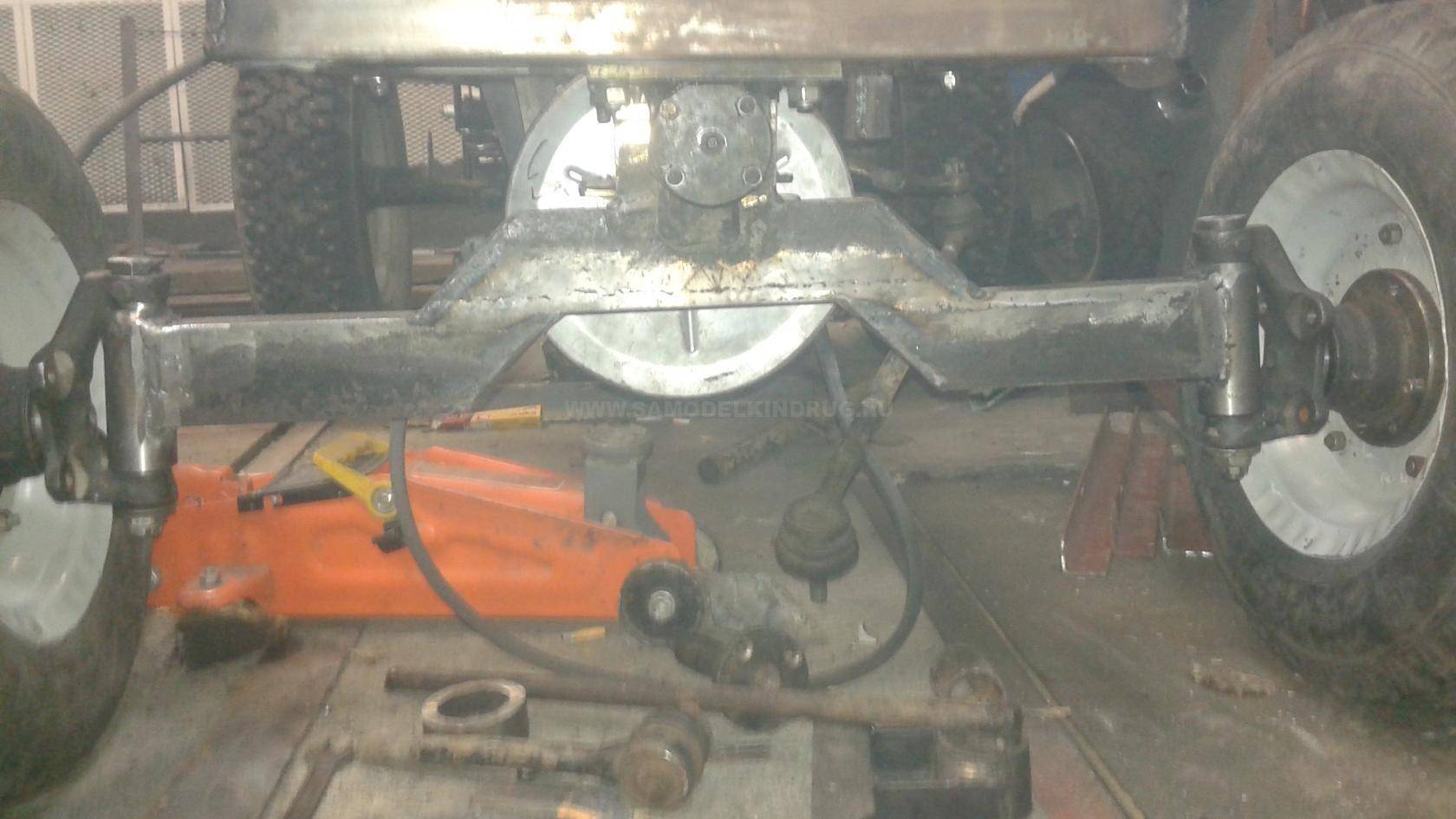

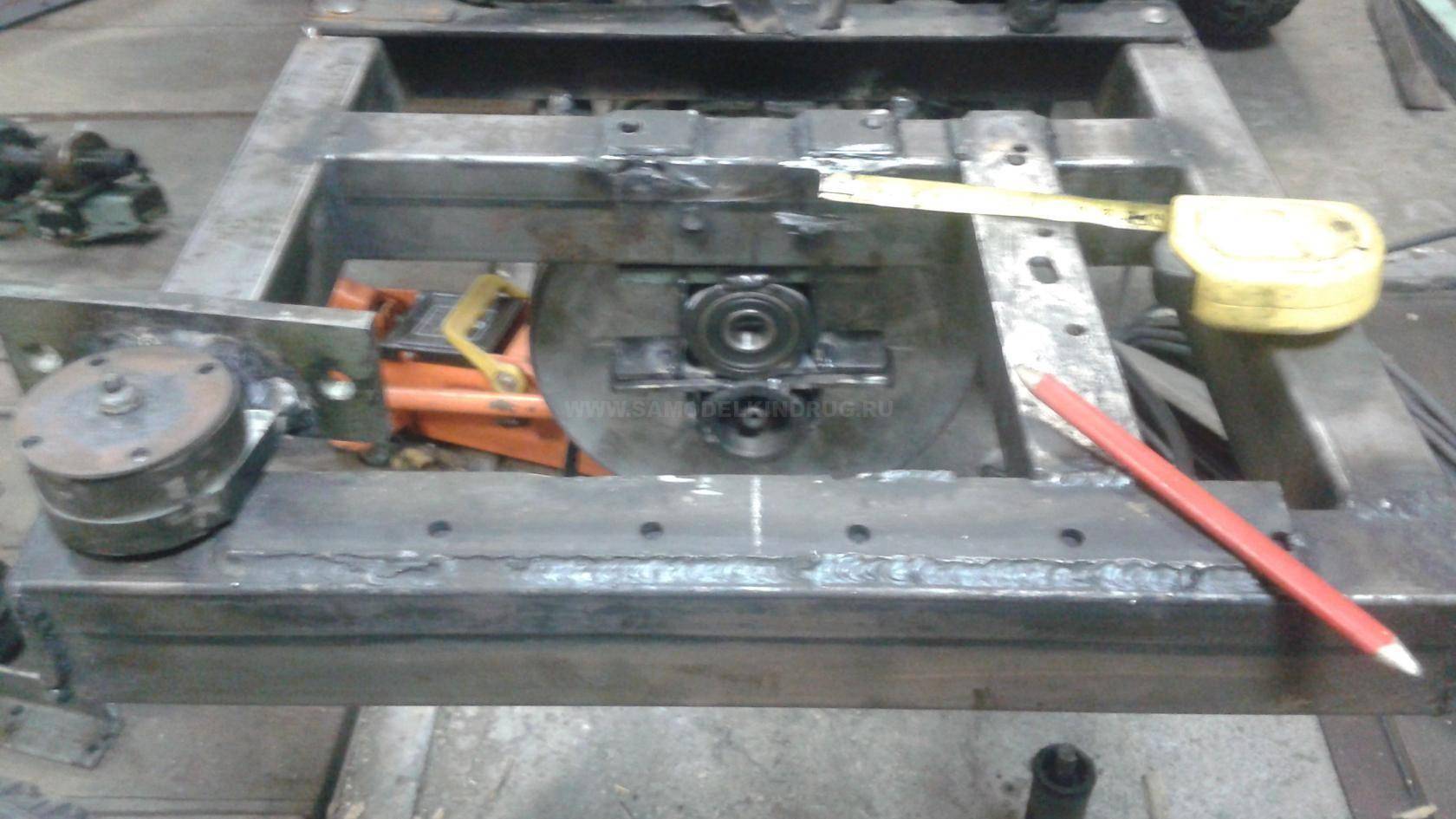

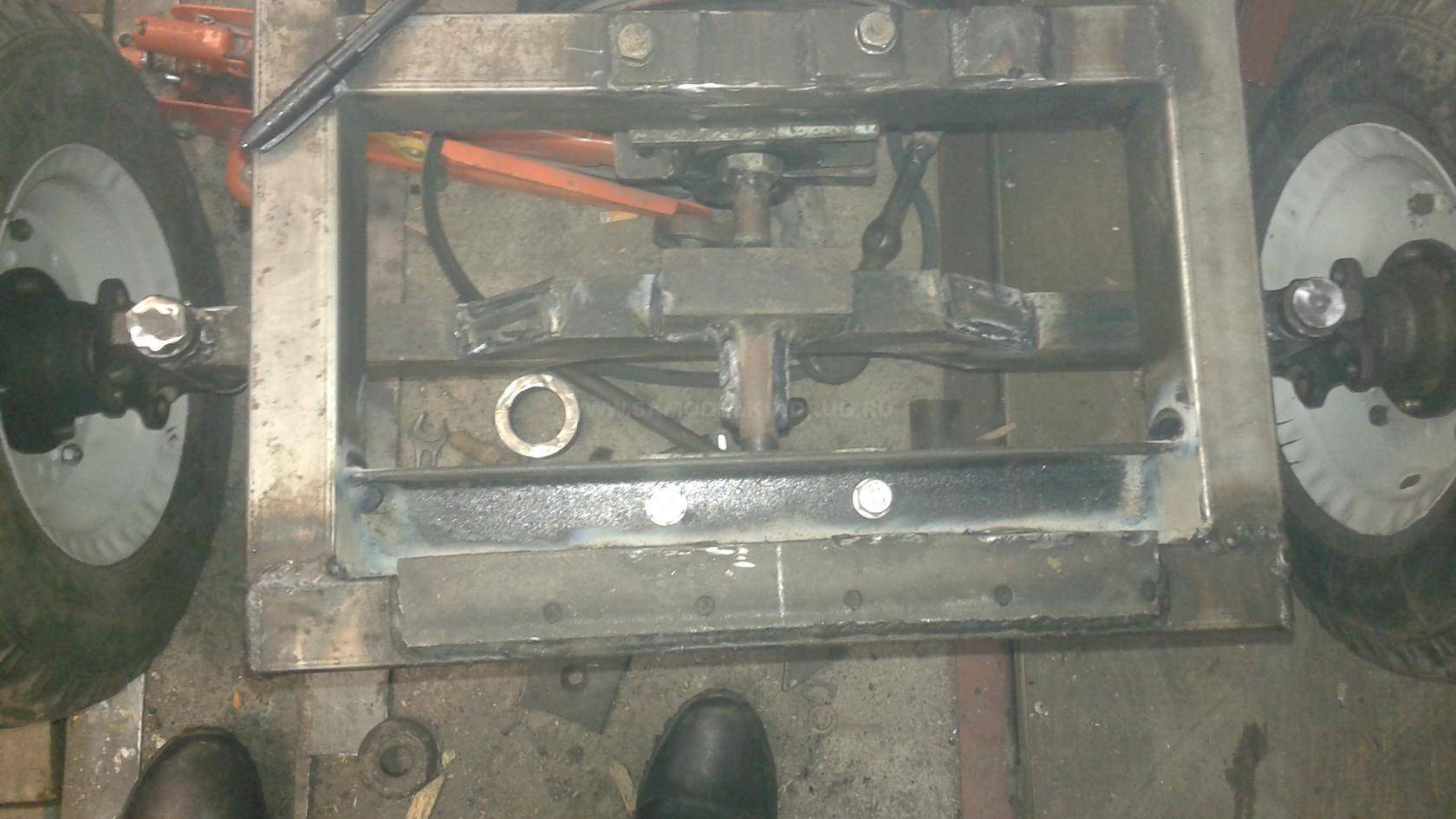

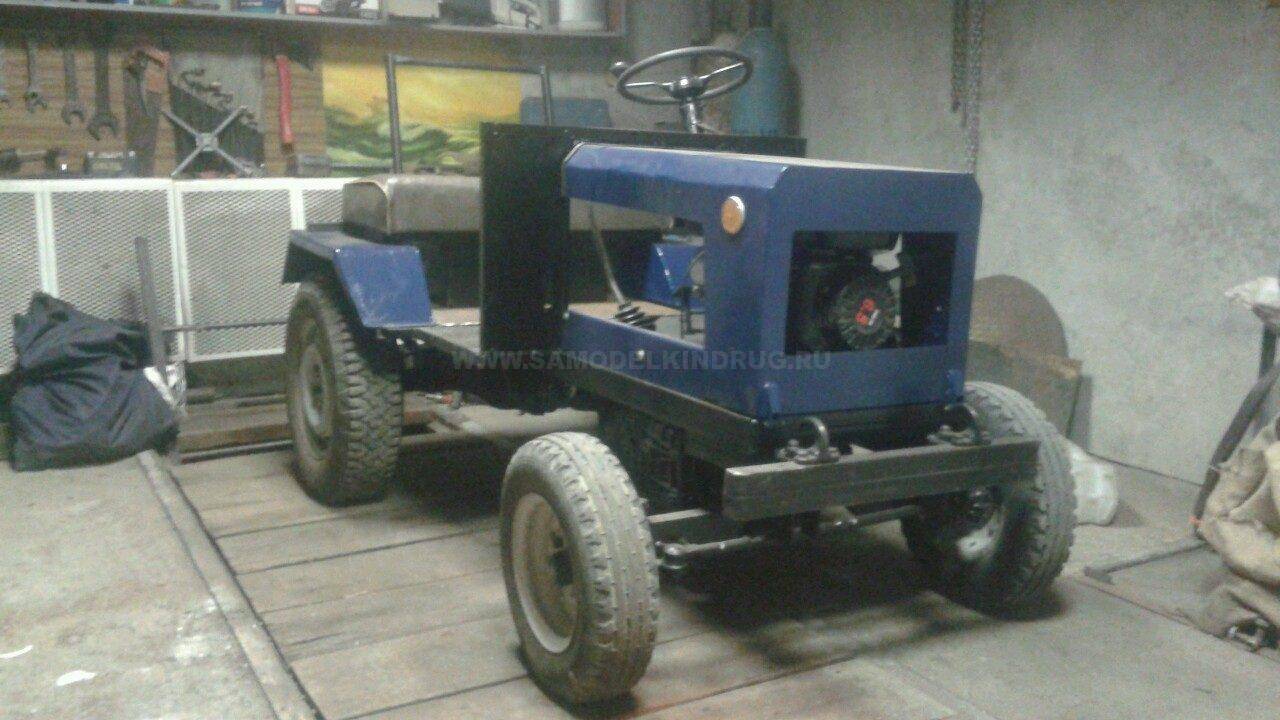

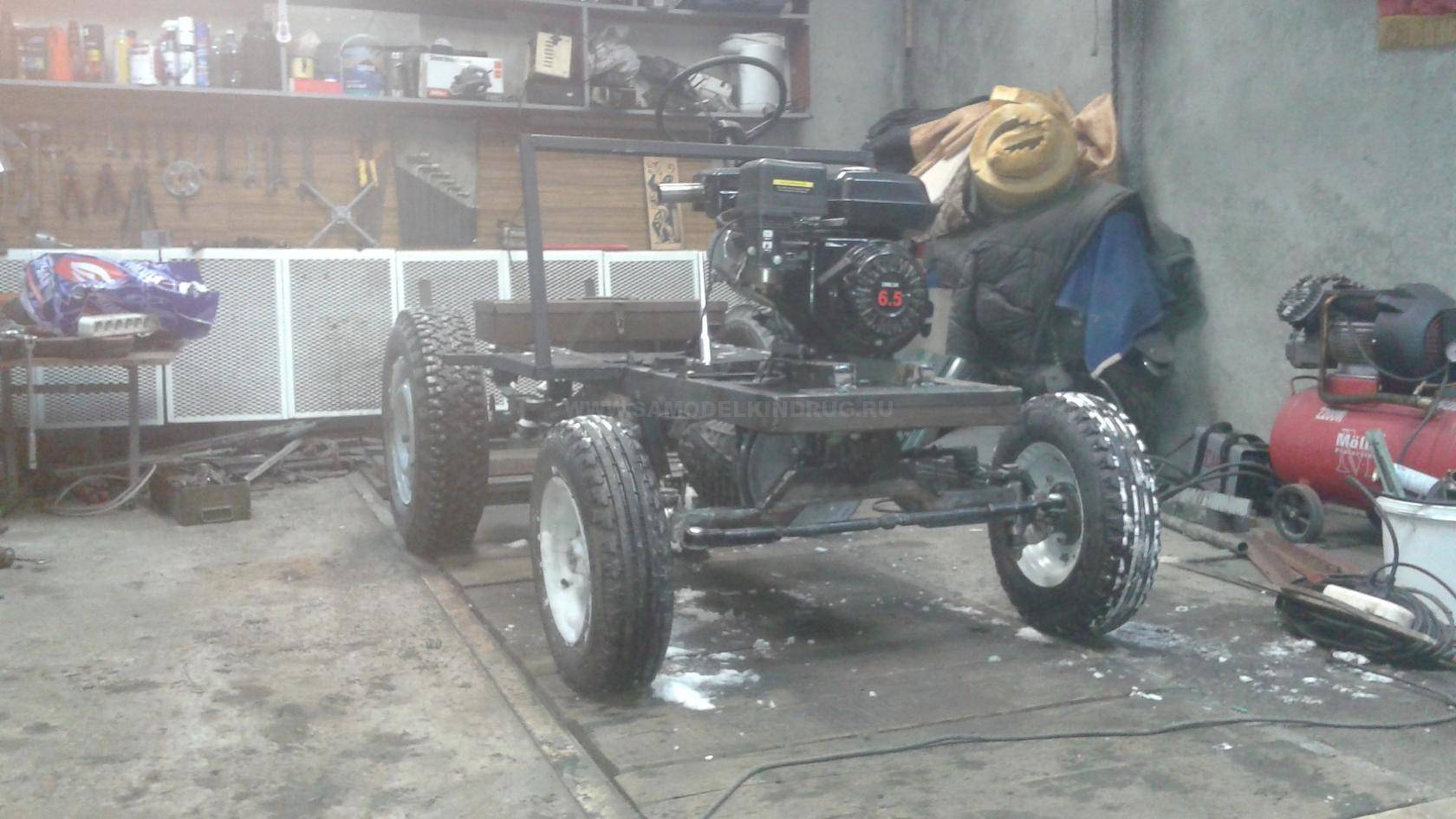

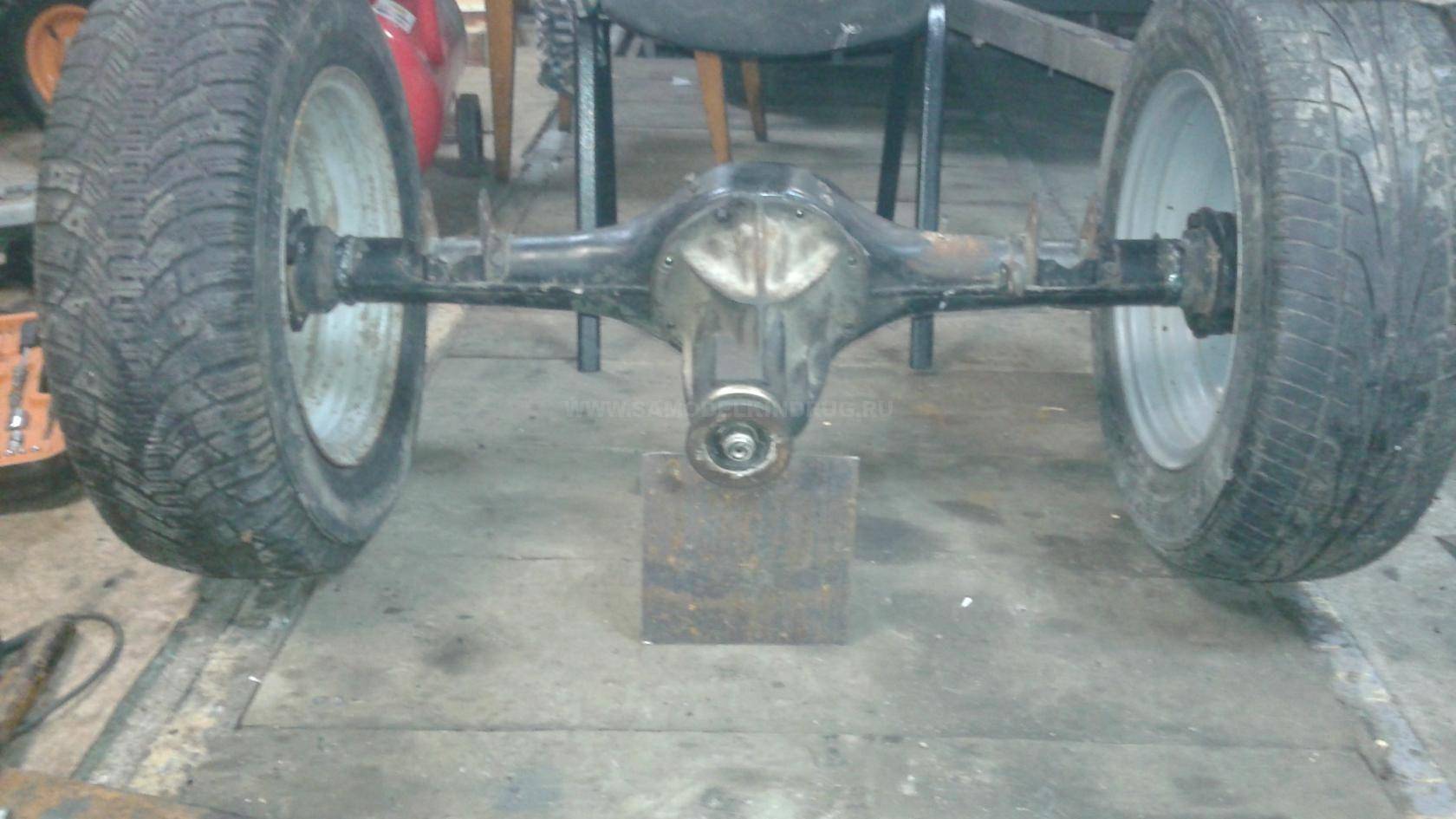

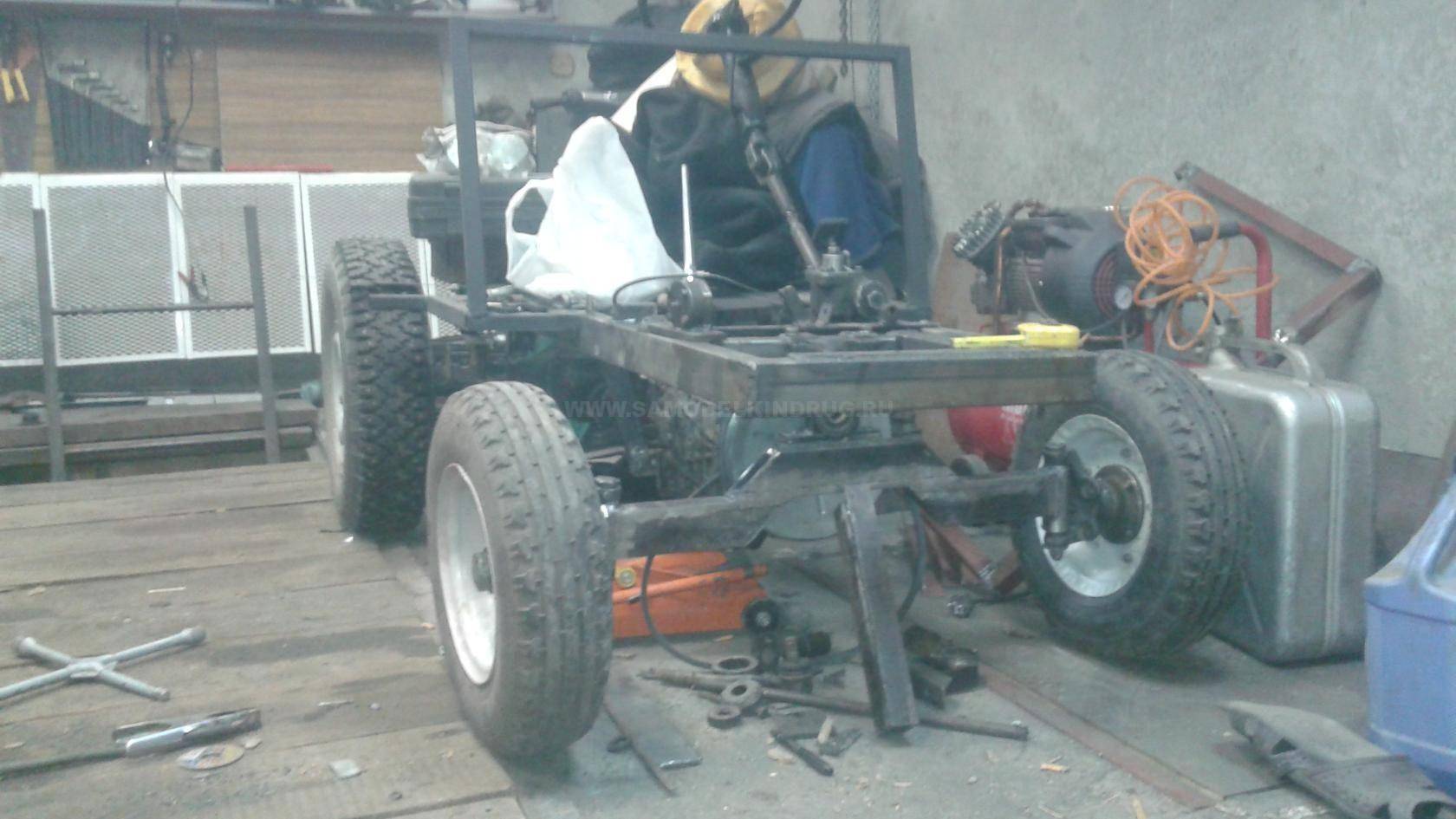

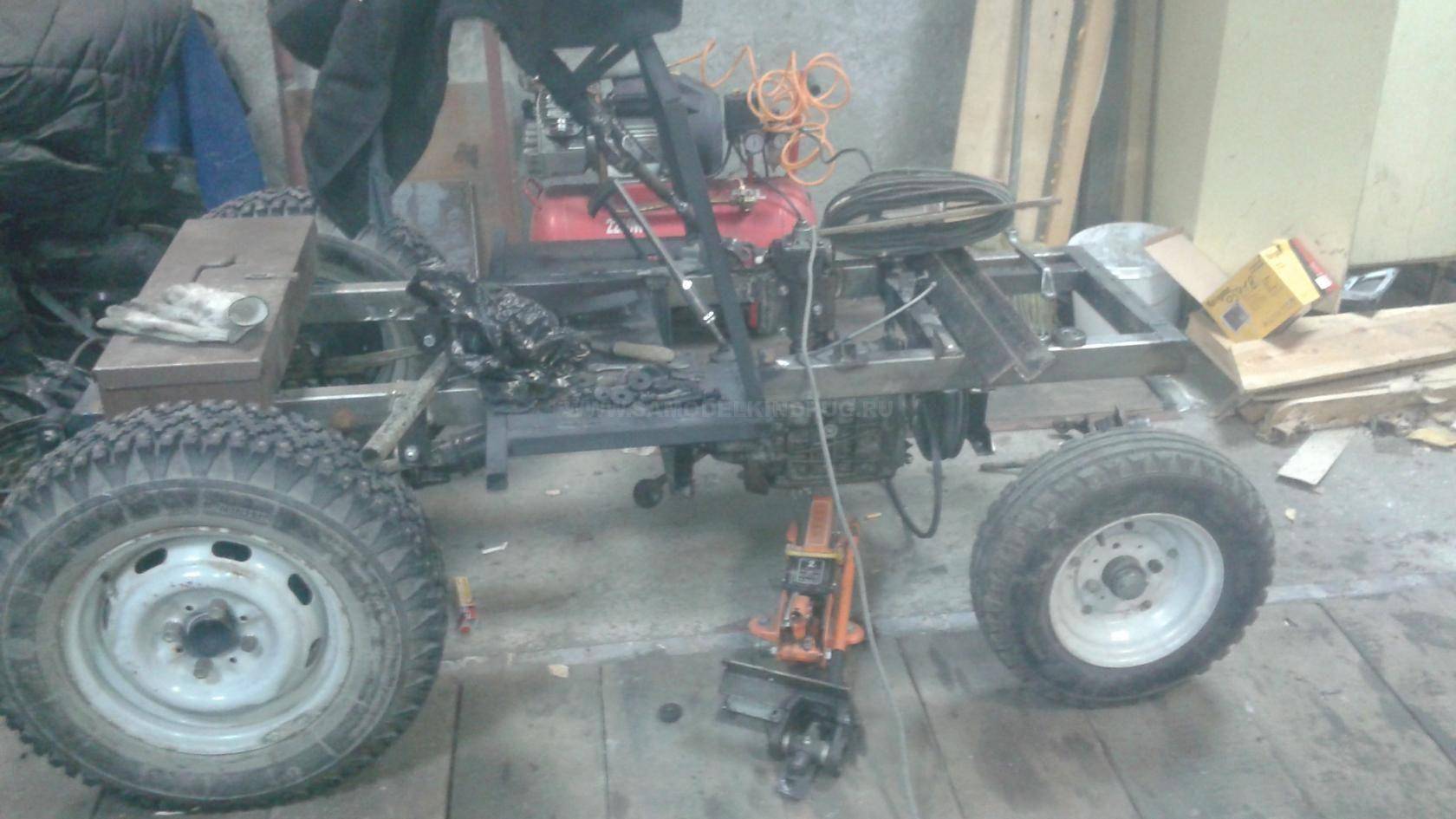

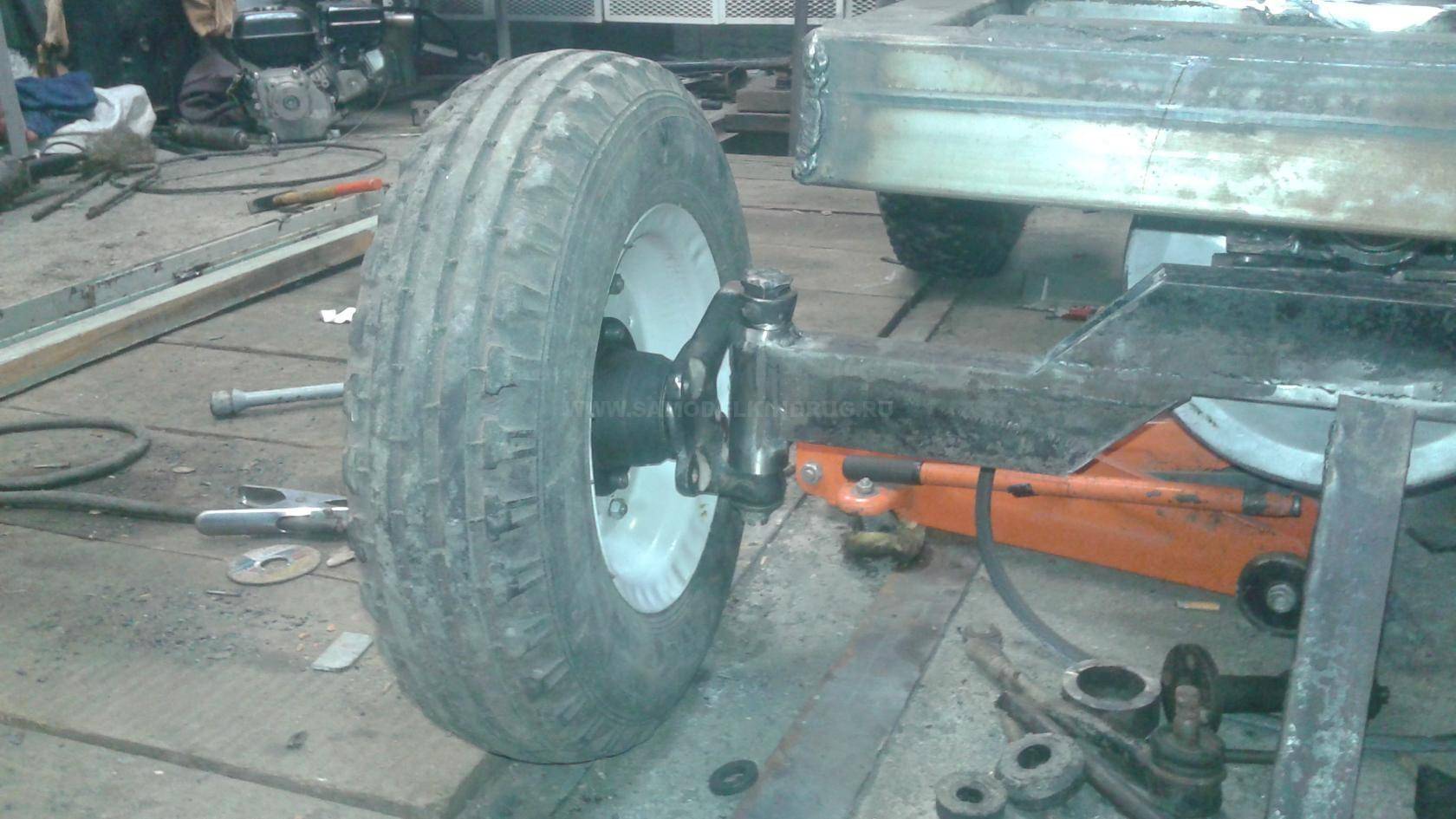

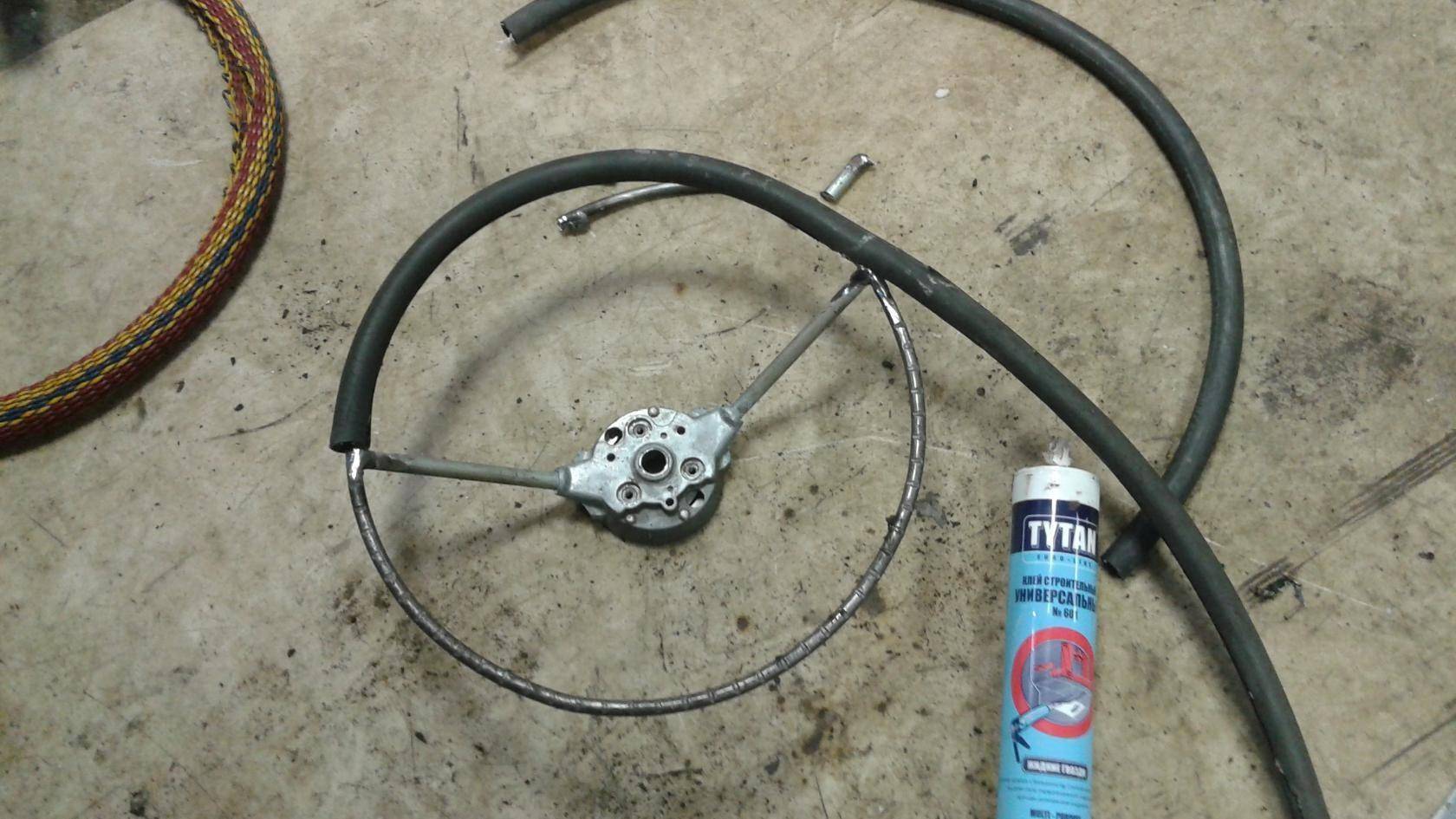

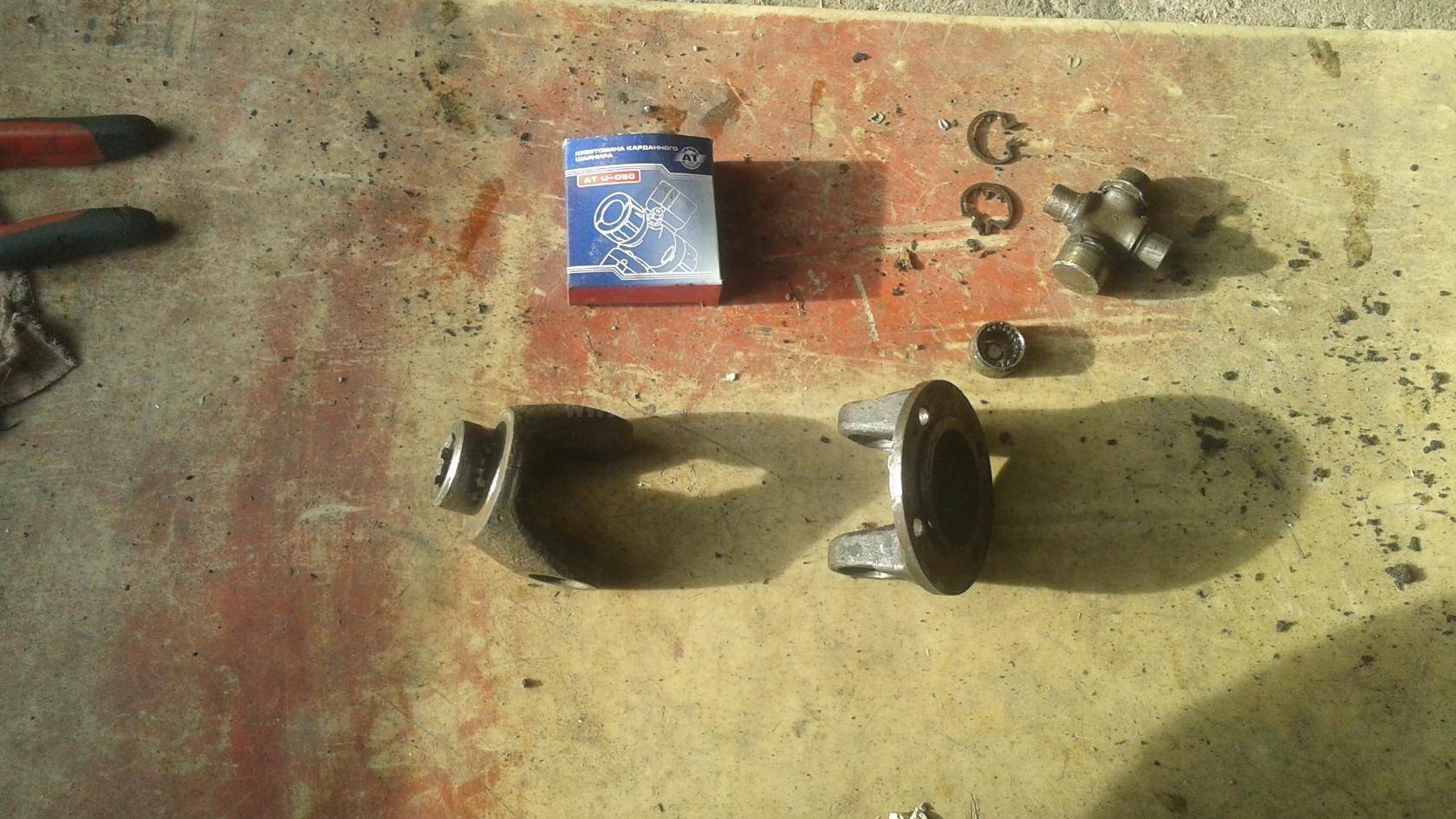

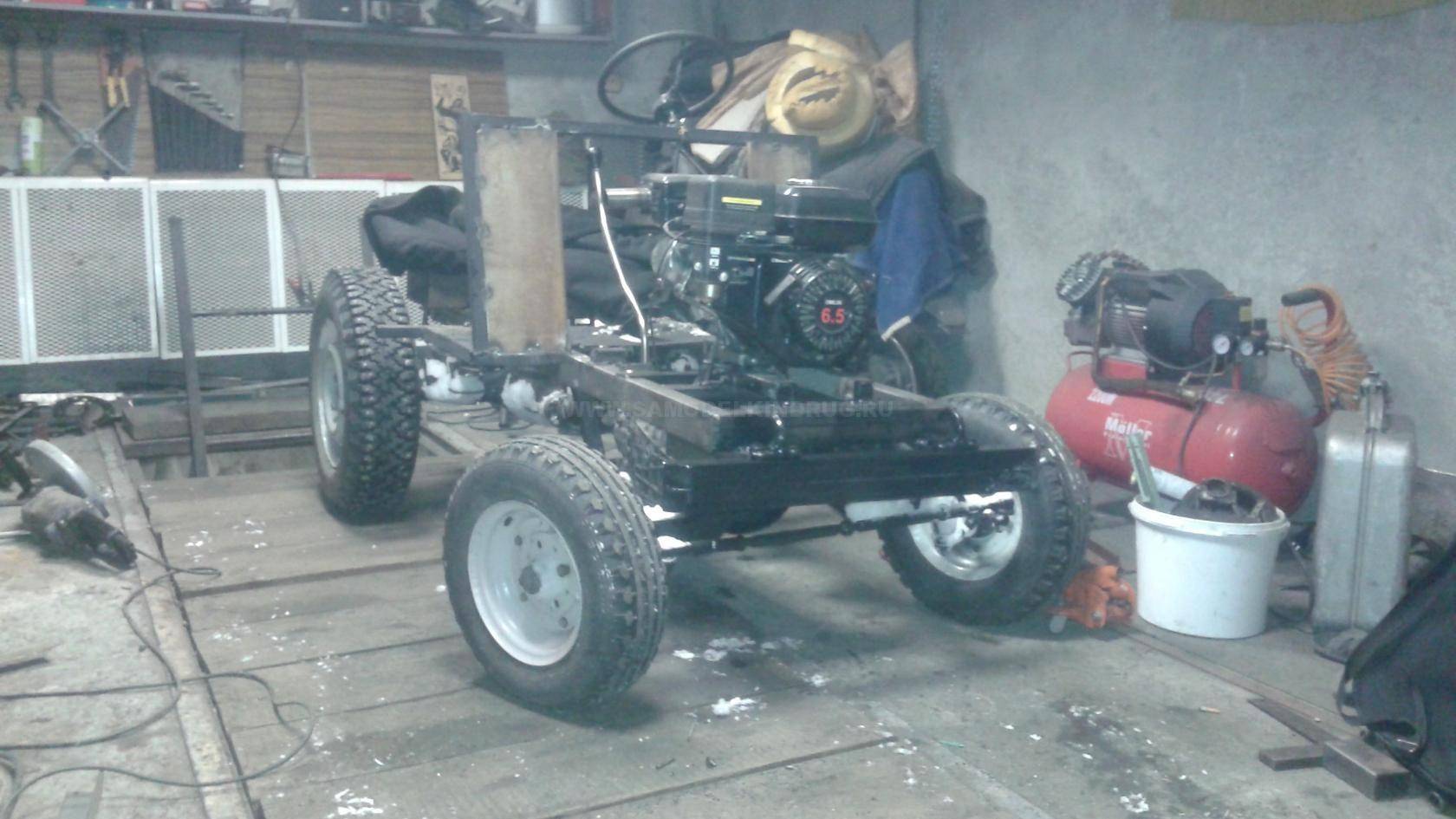

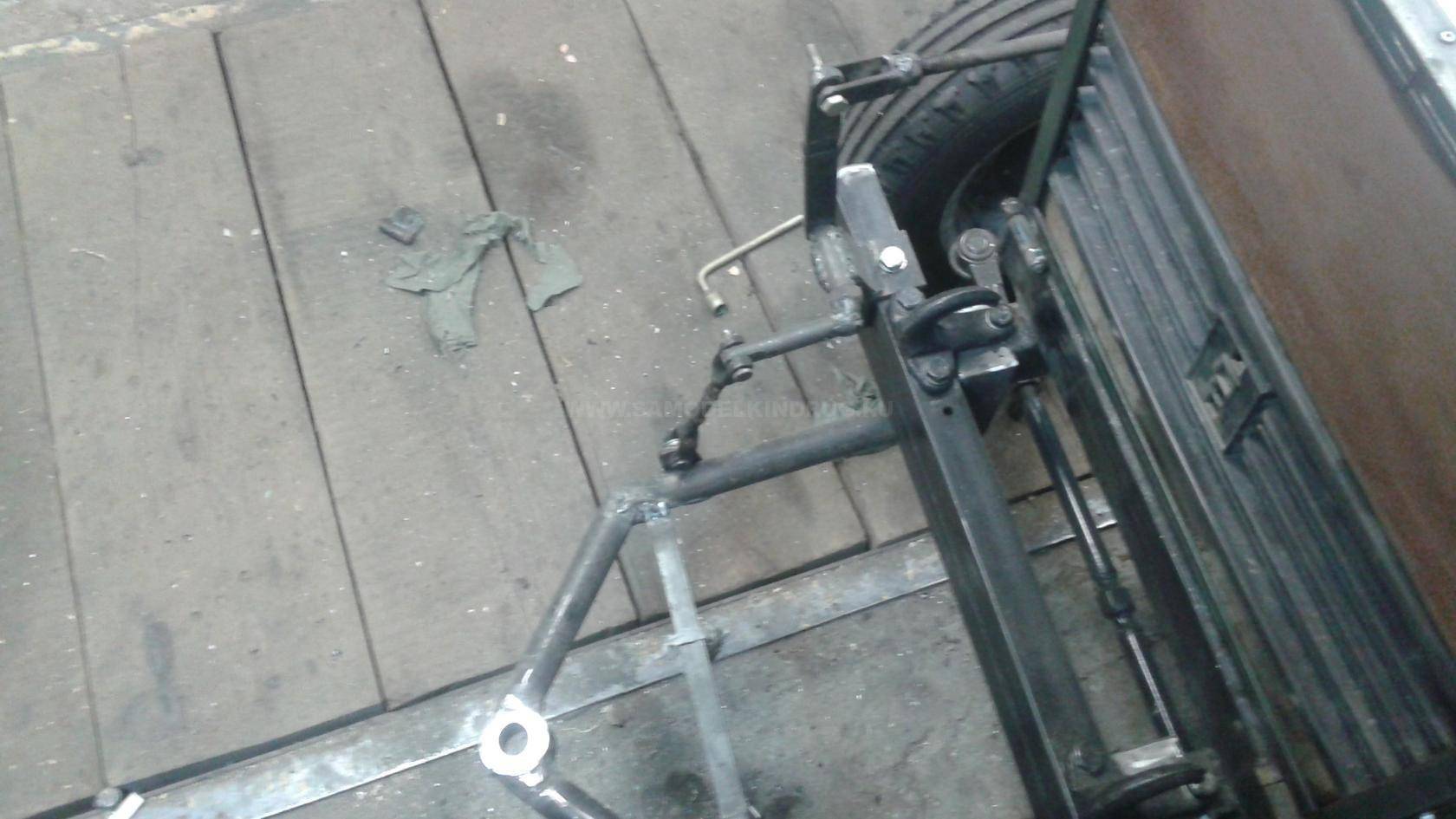

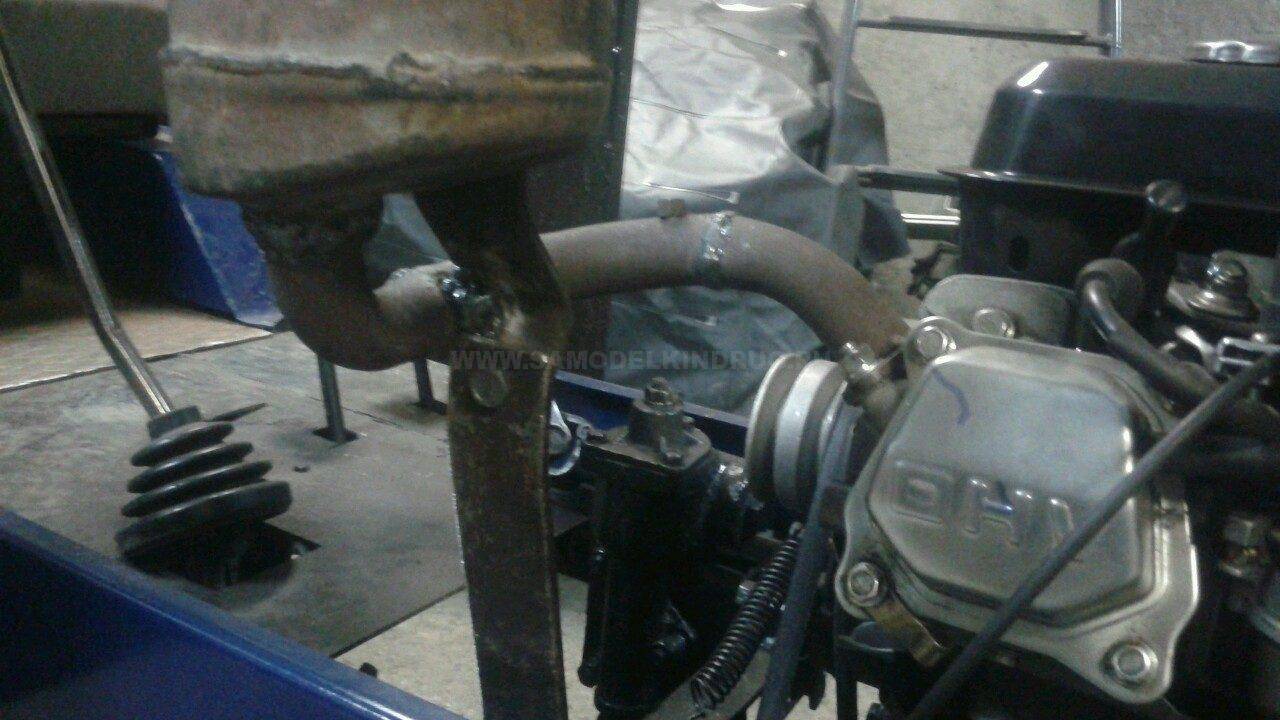

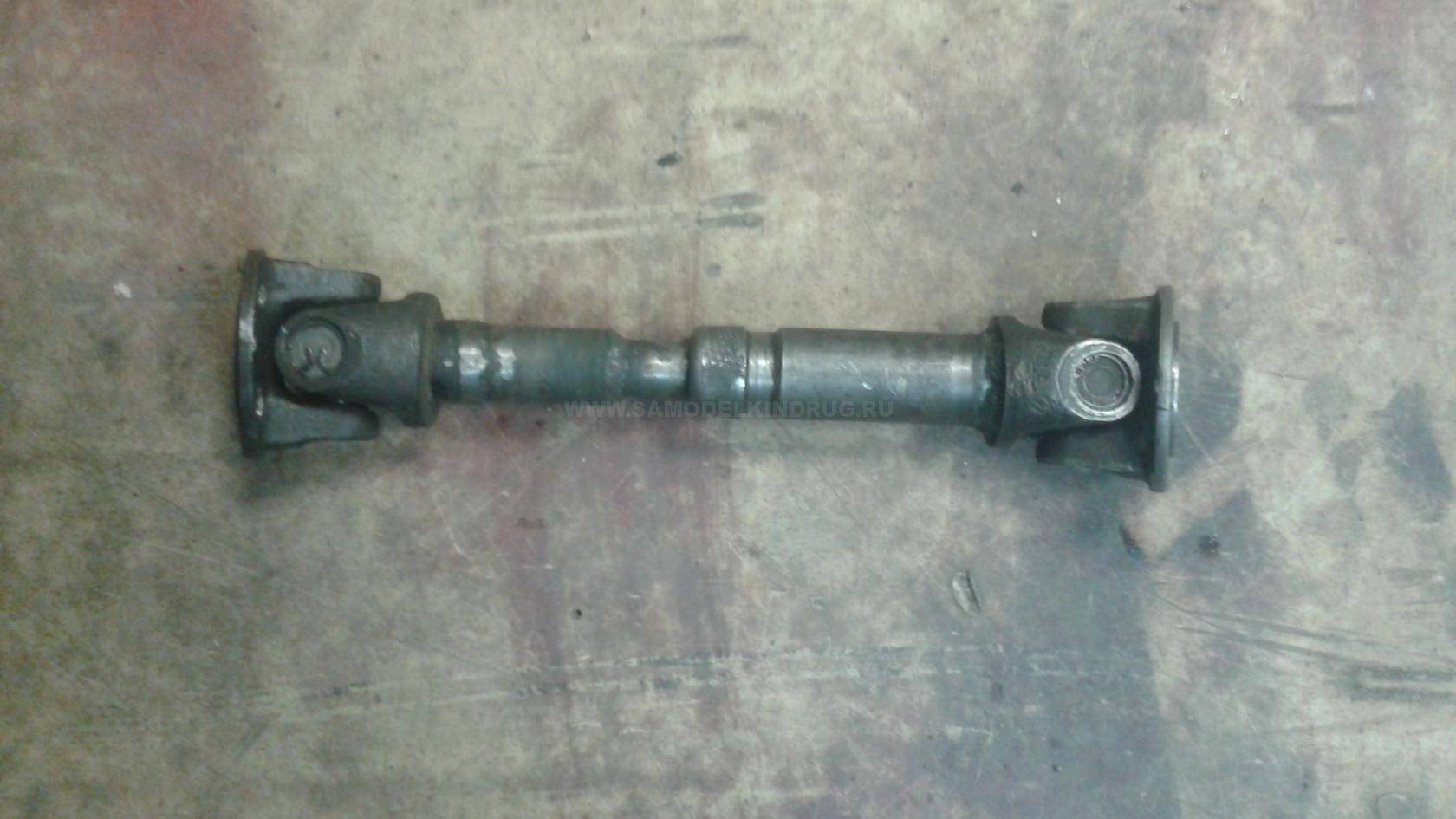

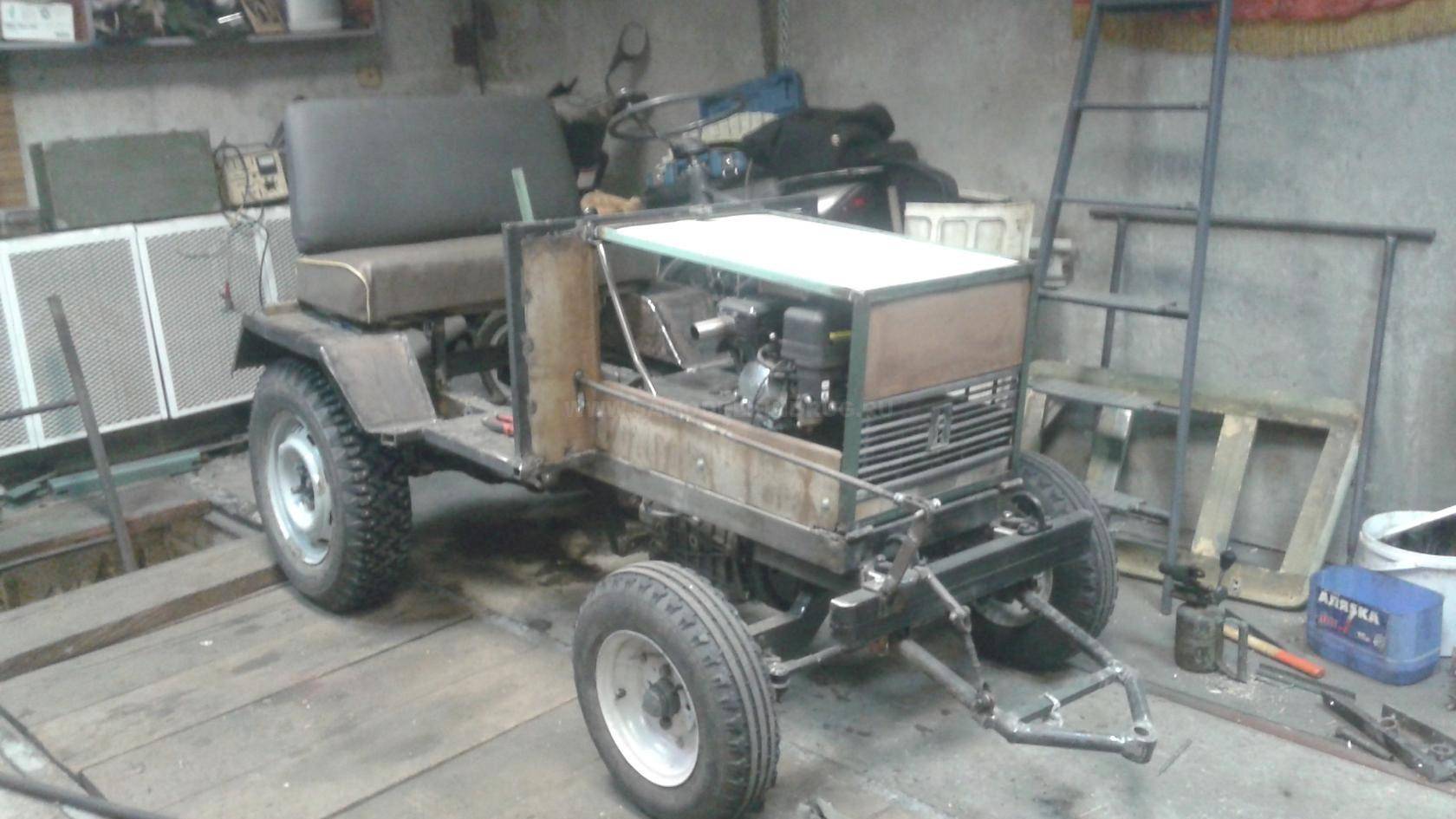

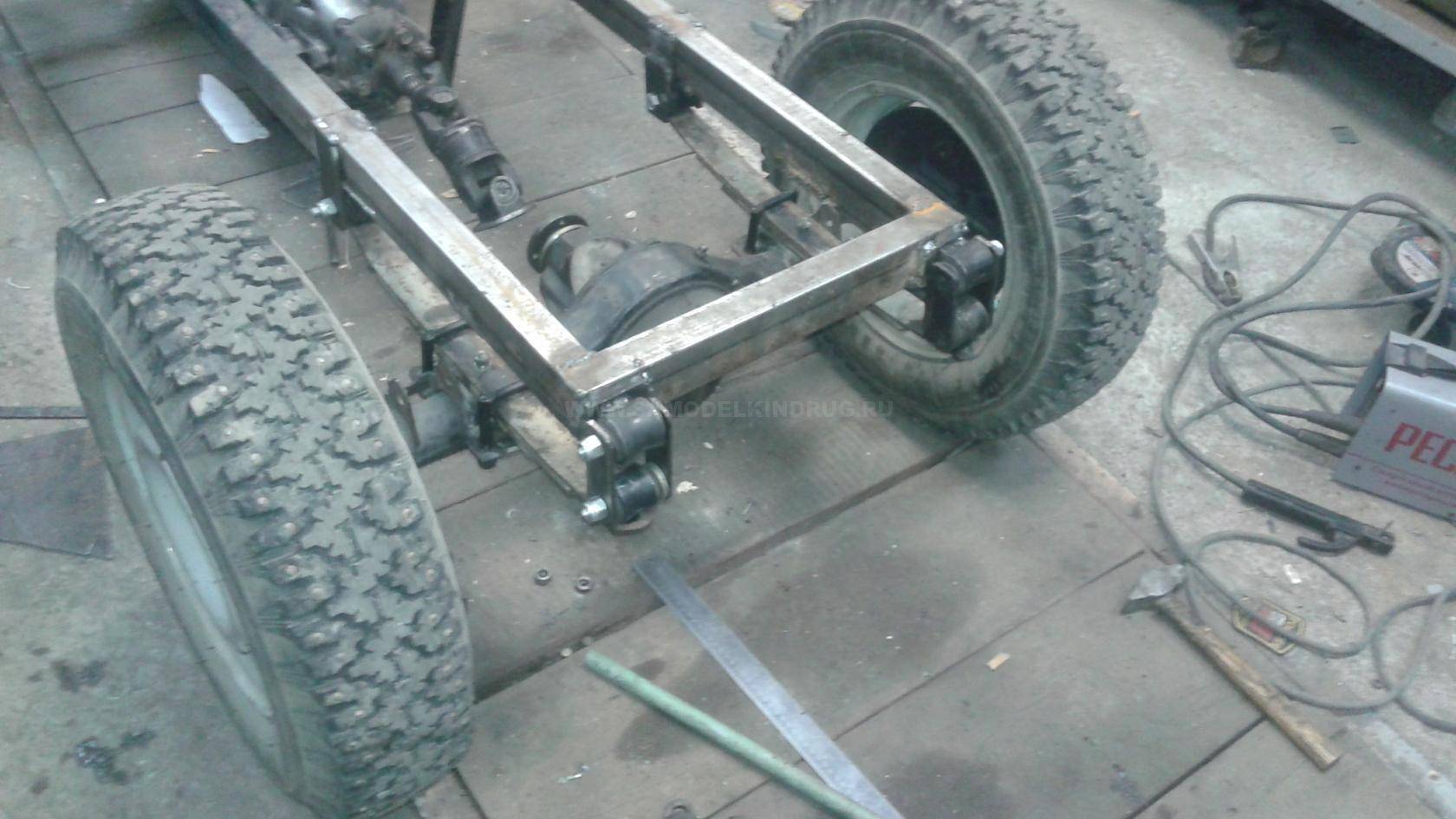

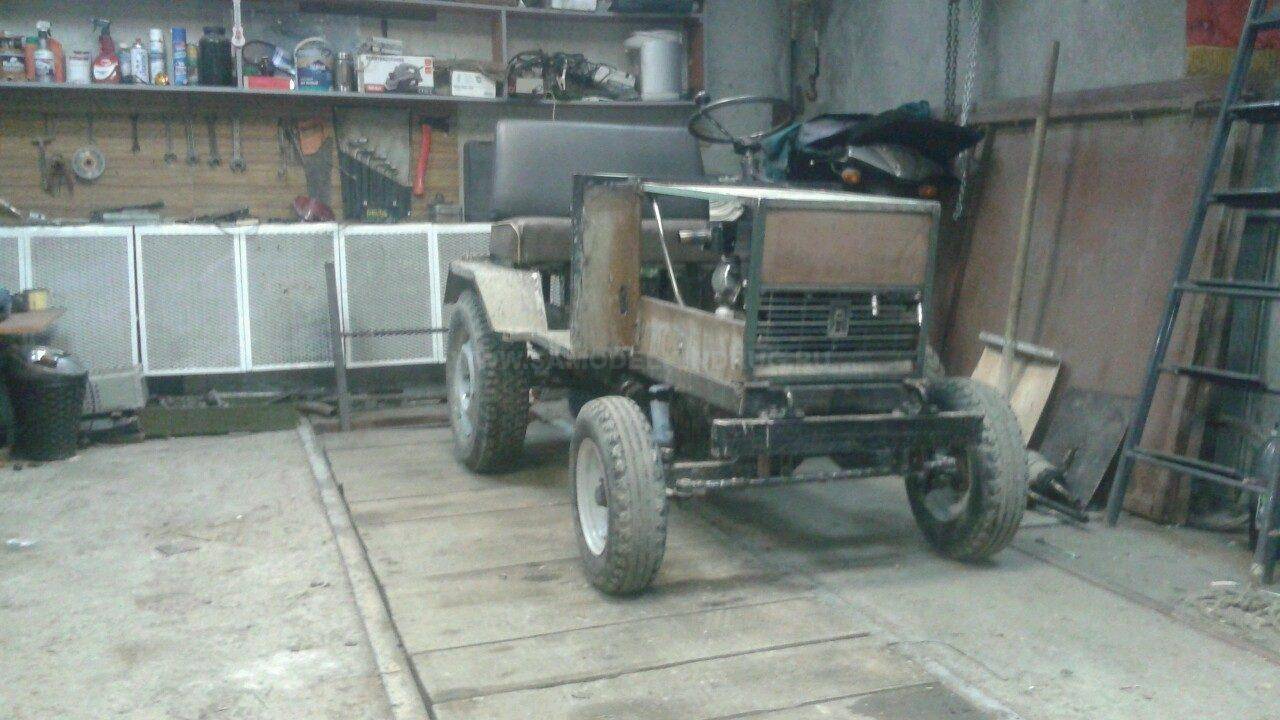

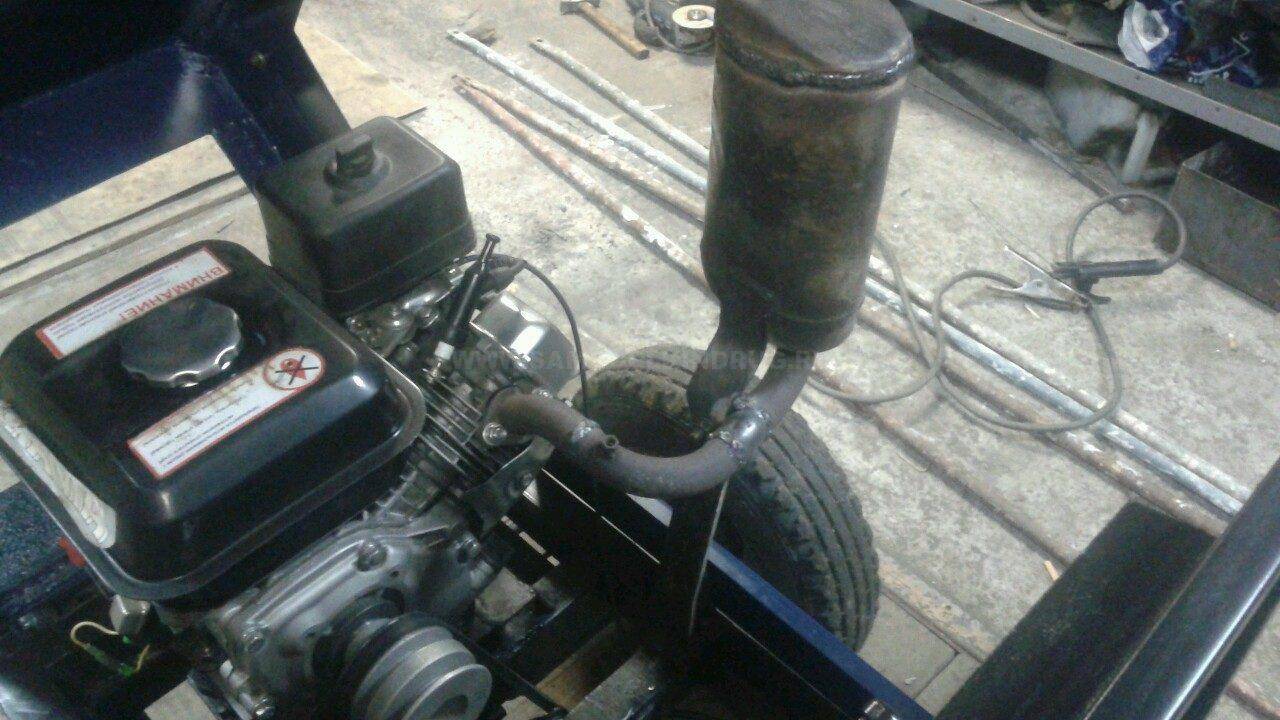

Пошаговые фото сборки минитрактора с кабиной.

Возможные доработки кабины

Среди всех вариантов стоит в первую очередь отметить установку малой кабины. В этом случае доработка направлена не столько на повышение комфорта для водителя (скорее, наоборот), сколько на расширение возможностей машины. Установка малой кабины дает заметное уменьшение габаритной высоты трактора, что в буквальном смысле открывает новые возможности — машина сможет легко заехать в ворота и проемы высотой от 260 см.

На фото кабины МТЗ легко узнать по изменившимся пропорциям трактора — он становится более приземистым, т. к. теряет в высоте 28 см.

Многие предпочитают самостоятельно проводить тюнинг трактора

Варианты тюнинга

Самые интересные варианты можно увидеть, рассматривая тюнинг трактора МТЗ 82 с большой кабиной. Доработки ведутся по следующим главным направлениям:

  • улучшение условий работы (тонирование стекол, замена печки и вентиляции, установка магнитолы, замена сиденья);
  • улучшение внешнего вида (окраска кузова, установка навесных элементов);

Трактора МТЗ проектировались в те времена, когда о комфорте водителя не задумывались, да и возможностей для этого было не так много. Сегодня к услугам владельцев тракторов — все достижения автопромышленности, начиная с пленок на стекла и заканчивая системами климат-контроля

Разумеется, не каждый водитель будет вкладываться в качественный кондиционер для своей «рабочей лошадки», однако в разгар летних полевых работ поддерживать в салоне комфортную температуру очень важно. Добиться этого можно не только улучшением вентиляции и установкой климатического оборудования, но и тонированием стекол. Современные пленки эффективно блокируют ультрафиолетовое и тепловое излучение и обеспечивают комфорт при ярком направленном свете

Современные пленки эффективно блокируют ультрафиолетовое и тепловое излучение и обеспечивают комфорт при ярком направленном свете.

Обязательно почитайте: Помпа МТЗ 80

То же касается печки. Штатные устройства хорошо показали себя в умеренной полосе, однако при работе в северных широтах может потребоваться установить более мощное оборудование, а также добавить вентиляционные ходы, чтобы обеспечить равномерный обдув кабины.

Замена кресел — актуальная доработка для водителей, проводящих за работой по несколько часов в день. Купить эргономичное водительское кресло не проблема, сложнее установить его в ограниченное пространство кабины. Рекомендуется устанавливать высокие кресла небольших размеров.

Для большего удобства тракториста заменяют кресла в кабине

Музыкальная система — отличный способ повысить эффективность работы. Главное — выбрать место установки так, чтобы водителю было удобно настраивать звук и переключать записи, не отвлекаясь от управления. Интересный вариант — сбоку над окном. Сабвуфер располагают за сидением, а колонки — по бокам, чтобы добиться ровного звука.

Подсветка приборной панели и салона необходима не только для ночных смен, но и для проживающих в северных широтах с коротким зимним световым днем. Оптимальный выбор — экономичные и долговечные светодиодные фонари. Они дают достаточное количество яркого, ровного света в салоне и не перегружают аккумуляторную батарею. Для приборной панели выбираются менее яркие светодиоды, чем для подсветки салона.

Трактор, часто перемещающийся между рабочими площадками, можно оснастить навигатором с GPS-маяком. Это действительно удобно для отслеживания перемещения и подсчета машино-часов. И необходимо для тех, кто использует трактор не для работы, а как средство активного отдыха — круг таких владельцев узок, но составляет существенную долю в тюнинге тракторов.

Декорирование кузова — не только роскошь, но и средство обеспечения безопасности. Ярко окрашенный трактор издали виден на поле или лесной разработке, его хорошо видно на дороге в сложных условиях (туман, метель)

При желании можно использовать аэрографию, однако перед этим важно тщательно подготовить поверхность, так как любая неровность исказит рисунок

Обязательно почитайте: Ремонт ГУРа на МТЗ-80

Мощные фары — еще один способ обеспечить комфорт в работе и безопасность на дороге. К фарам и фонарям предъявляются те же требования, что и для осветительных приборов легковых автомобилей: они должны укладываться в установленный законом диапазон яркости и не перегружать аккумулятор.

Также можно увидеть трактора с декоративными молдингами и решетками радиатора, накладами на порог и колпаками на колеса. Встречаются кузова, стилизованные под стимпанк, с интересно обыгранными выхлопными трубами и декоративными решетками.

Принцип переделки

В самодельном варианте переоборудования штатной блокировки МТЗ 80 на механическое включение используют принцип действия скользящей шлицевой муфты, смыкающей при включении блокировочный вал с левой ведущей полуосью заднего моста. То есть устройство остаётся в том же штатном месте, только для её реализации наружный конец блокировочного вала оборудуется шлицевой частью в соответствии со шлицами левой полуоси ведущей шестерни конечной передачи. Установленная своими внутренними шлицами скользящая муфта на шлицы валов осуществляет блокирование при соединении своей рабочей частью двух вращающихся деталей в единое целое. При передвижении к корпусу моста и освобождении шлицов блокировочного вала происходит разблокирование, тогда детали начинают вращаться независимо друг от друга, включая в работу механизм дифференциала.

2 Кабина для трактора МТЗ своими руками

Бывает так, что один из элементов оборудования выходит из строя. Тракторные кабины не являются исключением. Тракторы без кабин тоже можно использовать, но количество возможностей и уровень комфорта снижаются практически до нуля, особенно в плохую погоду.

Многие из тех, кто имеет свой минитрактор с кабиной, также отмечают превосходство над устройствами, которые не оснащены этой деталью. Проще всего соорудить конструкцию для «обитания» трактористов на аппарат с малой кабиной, на агрегаты с большой кабиной потребуется потратить гораздо больше времени и сил.

Самый простой способ – сделать кабину в одноместной вариации с каркасом из прочной стали. Для выполнения такой самоделки потребуются такие детали:

Чертежи самодельной кабины МТЗ

  • рабочее помещение достаточных размеров;
  • стальные листы толщиной 1-2 мм;
  • сварочная установка;
  • инструмент плотничного и столярного вида;
  • ножовка, или лучше болгарка с диском по металлу;
  • набор электроинструмента, включая шуруповерт и электродрель со сверлами по металлу;
  • трубы из прочной стали (подойдут из рам старых мотоциклов);
  • болты с гайками, саморезы и другие компоненты, предназначенные для крепления чего-либо;
  • деревянные бруски размером 1,6 см на 6 см;
  • набор стекол (назад, по бокам и наперед).

Рабочий процесс можно поделить на следующие этапы:

  • выполните чертеж будущего изделия, учтя все размеры, которые вам необходимы. Передние стекла обычно берутся за основу. Также, подбирая размеры, учтите, что от головы операторы до крыши должно оставаться, по меньшей мере, 20-25 см;
  • исходя из задуманных размеров нарежьте деревянный брус, затем соедините его между собой саморезами;
  • расположите трубу по внешнему контуру бруса и подгоните все стыки, которые имеются, после чего производите точечную сварку;
  • выставьте параллельность всех имеющихся стыков и закройте профилем углы;
  • переверните собранную часть конструкции, поместите её на ровную поверхность и выполните сварку стекольных проемов;
  • приготовьте 1,2-миллиметровый металл для крыши и 2-миллимитровый для крыльев и пола, разрежьте его, строго следуя размерам в чертеже. Резку металла оптимально производить болгаркой с соответствующим диском;
  • из профильного каркаса сформируйте основу дверей. Кстати, двери в обязательном порядке должны быть оснащены газлифтами;
  • выставьте на основании положения боковых стекол угол для задней и центральной стойки. После этого, подрежьте центральную и прихватите сваркой поперечную стойку;
  • разрежьте трубу диаметром 10 см вдоль. К каждой половине приварите стальной лист, который будет выступать в роли крыши и произведите его соединение с общей частью каркаса. Соединять крышу и каркас следует посредством точечной сварки, либо болтов;
  • последний этап предусматривает обшивку внутренней части изделия. Возьмите поролон и обклейте им металлическую основу кабины. Обтяните поролон кожзамом, используя для хорошей натяжки саморезы по металлу.

Проделав все шаги, вам останется лишь приобрести удобное кресло, на котором будет сидеть управляющий трактором оператор. Кресло можно купить, а можно, при желании, порыться в гараже или поспрашивать у знакомых, возможно, кто-то планирует выбросить то, что вы ищете.

Кабина для минитрактора своими руками, конечно, не заменит заводскую модель, так как производители современных тракторов оборудуют их, соблюдая все современные стандарты, но в случае, если денег на покупку новой детали нет, то можно воспользоваться и собственными силами, умом и руками. Кабина МТЗ самодельная является довольно распространенным явлением среди владельцев этой техники. Однако наиболее часто в обиходе встречается кабина на минитрактор, которую многие также изготавливают самостоятельно.

Описание кабин

На МТЗ-82 предлагается два типа кабин:

  • большая или унифицированная;
  • малая или низкопрофильная;
  • также существуют кабины старого образца, которые можно увидеть на подержанных тракторах.

Производство кабин для тракторов МТЗ было начато в 1958 году. Первоначально конструкция была съемной, что позволяло использовать кабину как полностью закрытой, так и в виде тента. Кабина МТЗ старого образца имела те же угловатые формы, что и сегодня, однако в обшивке были использованы более простые материалы, стекла были меньшего размера. Ее использование существенно улучшило условия труда трактористов, так как под тент легко забивалась пыль, от шума он тоже почти не защищал. В 1974 г. было начато серийное производство обновленной модели МТЗ-80 с различными доработками. Улучшения коснулись обзора, уровня шума и вибрации, также была модернизирована приборная панель. Сегодня для производства используются прочная листовая сталь и профили, соединяемые сваркой. Под внутреннюю обшивку укладывают утеплитель, который одновременно обеспечивает шумоизоляцию. Защиту от вибрации обеспечивают четыре амортизатора.


Трактор имеет несколько вариантов кабины

Владельцы тракторов, имевшие возможность сравнить кабины старого и нового образца, отмечают у современных моделей:

  • превосходный обзор за счет увеличенной площади окон;
  • комфортный микроклимат за счет качественной изоляции окон и дверей, а также рациональной системы отопления и вентиляции;
  • наличие стеклоочистителей спереди и сзади, что облегчает работу в запыленных и загрязненных условиях (например, при уборке урожая в сырую погоду);
  • удобное размещение органов управления и приборной панели;
  • лестницы с поручнями с обеих сторон;
  • мягкое сидение с подвеской торсионного типа и возможностью регулировки по высоте, наклону и расстоянию до руля;
  • улучшенный дизайн салона.

Обязательно почитайте: Навесное оборудование для минитраткора

Опционально могут быть установлены пневмоподвеска и гидравлические амортизаторы, жесткость которых можно регулировать.

Малая кабина

Низкопрофильные МТЗ 82 с малой кабиной уменьшенной высоты были спроектированы в первую очередь для работы на складских и промышленных помещениях. Высота такого трактора — всего 2600 мм. Это позволяет машине легко заезжать в ворота и проемы высотой от 260 см. В остальном малая кабина имеет те же параметры и характеристики, что и большая, они полностью взаимозаменяемы и не требуют дополнительных доработок. При этом над головой оператора сохраняется достаточно пространства, чтобы человеку среднего роста было удобно и безопасно работать.

Габаритные размеры:

  • длина — 195 см;
  • ширина — 140 см;
  • высота — 1450 см.
  • масса — 380 см.


Малая кабина МТЗ

Низкопрофильная

Малую или низкопрофильную кабину устанавливают при выполнении работ, связанных с:

  • погрузкой паллет в складских помещениях;
  • передвижением в проемах, тоннелях, под мостами;
  • ремонтом полов и перекрытий в помещениях;
  • перевозкой грузов в помещениях;
  • уборкой снега в исторических районах с низкими арками или под деревьями с низко растущими ветками.

Большая кабина

Устанавливается на подавляющее большинство тракторов, занятых на полевых работах и любой открытой местности, где высота не имеет значения.

Габаритные размеры:

  • длина 180 см;
  • ширина по крыльям — 160 см;
  • высота полная — 160 см;
  • высота от крыла — 95 см.
  • масса — 380 кг.

Унифицированная

Большая или унифицированная кабина устанавливается в следующих случаях:

  • полевые работы;
  • работы на лесных разработках, строительстве дорог и площадок;
  • копка траншей, планирование откосов и склонов;
  • перевозка грузов.

Во всех этих случаях она обеспечит удобство оператора и не повлияет на рабочие характеристики трактора.


Большая кабина МТЗ

Кабина и особенности её конструкции


На тракторах МТЗ установлена одноместная, герметизированная кабина, с жёстким и прочным каркасом, защищающим водителя при опрокидывании трактора или его переворачивании. Для большего комфорта в процессе движения используются резиновые амортизаторы и отсутствие жёсткой привязки к кузову. Заднее окно и крыша при необходимости могут открываться (удерживание их в таком положении осуществляется за счёт особого кулисного механизма), обеспечивая естественную вентиляцию кабины, а при закрытии фиксируются посредством зажимов.

Заднее окно имеет два положения при открытии – полное или частичное. Каждая из дверей оснащена замком, с внутренней стороны на них установлены защёлки, при этом левая ещё и закрывается на ключ снаружи.

Внутренняя и наружная ручки дверей смонтированы на едином стержне и при закрытых замках остаются в неподвижном положении. Для того чтобы открыть дверь, ручку следует провернуть вверх. Подъём в трактор облегчается за счёт установленных поручней и подножки с двумя ступеньками на ней.

Отдельные элементы пола в районе КПП и под водительским сидением выполнены в съёмной вариации, что позволяет при необходимости проводить незначительный ремонт без демонтажа кабины.

Тюнинг двигателя и технических параметров

Каждый трактор обладает своими собственными характеристиками, и на двигатель надо посмотреть с разных сторон. Тюнинг МТЗ-40 будет радикально отличаться от тюнинга МТЗ-3022 или МТЗ-892. Обычно переделки затрагивают внутренности силовой установки, то есть происходит пересмотр его основных свойств. Дизельный двигатель МТЗ-50 может получить метановое дополнение. Это дает возможность уменьшить расход дизельного топлива и на 80% заменить его природным газом.

Как вариант, для тюнинга МТЗ-1221, в отношении двигателя, рассматривается проведение технических осмотров и ремонта при необходимости и при наступлении сроков планового осмотра. Некоторые трактористы решили, что им подойдет полная смена силовой установки, и сделали выбор в пользу более мощных двигателей. На практике можно проследить тенденцию, что установка на МТЗ силового агрегата, взятого с другой спецтехники, бывает самым правильным решением в том случае, когда вам хочется повысить технические показатели, и можно обойтись малой переделкой.

Но такая модернизация может дорого стоить — новый мотор нужно будет должным образом зарегистрировать и получить разрешение на работу. Иногда сумма бывает настолько заоблачной, что на нее проще приобрести новый, более мощный и современный, трактор.

Во время переделки в МТЗ трактора МТЗ-82 зачастую ставят специальное устройство, которое позволяет в значительной степени усилить мощность силовой установки. Такую функцию выполняет турбина на МТЗ. Иногда стоит прибегнуть к хитрости и взять элементы других тракторов (например, кабины МТЗ-80) и провести тюнинг МТЗ-82 или любого другого белорусского трактора.

Среди основных технических параметров, которые подвергаются улучшению, выделяют проходимость трактора. Здесь есть несколько способов проведения усовершенствования разных моделей, в том числе это касается выполнения операции тюнинг МТЗ-892:

  1. Установка средних колес, благодаря чему трактор начинает передвигаться не на 4 колесах, а на 8. Это дает возможность увеличить площадь взаимодействия колес и почвы, и трактор становится более устойчивым.
  2. Монтаж полугусеничного хода. Используется с той же целью, что и предыдущий способ. Подразумевает установку резинометаллических гусениц, которые работают одновременно с натяжными устройствами. Трактор начинает в меньшей степени оказывать давление на почву и может работать на болотистых местностях.

Иногда переделка МТЗ-80 подразумевает замену моста, который берут у ГАЗ-66. Но процедуру очень сложно выполнить самостоятельно, рекомендуется обратиться за помощью к специалистам в области ремонта сельскохозяйственной техники, чтобы доработка была произведена квалифицированно.

Есть ли преимущества у самодельных отвалов? Да точно есть!

Собственно хуже, чем у Роскомоса с ракетами точно не получится. И при этом попадаются действительно интересные образцы. Однако перед тем как начать «городить» отвал подготовьте технический рисунок или даже чертеж, составьте список того, что понадобится для пуска отвала в эксплуатацию, чем Вы располагаете, а что придется докупить. Вот Вам в помощь перечень ЗИПа коммунального отвала.

Совет 1: Внимательно просчитайте всё, не начинайте работу и особенно ничего не докупайте пока не составили список полностью.

Самодельный отвал намного дешевле заводских вариантов;

Но вот тут не факт! Более менее выгодным отвал получится, если у Вас есть доступ к неограниченному количеству металла. Притом даром, бесплатно, на шару. Притом видов металла надо как минимум несколько. Например завод ЛЭКС для производства своего самого мощного в России гидроповоротного бульдозерного отвала использует до 8! видов листов высококачественного металла 09Г2С, а еще нужна труба, квадрат и т.д. А ведь понадобятся еще гидроцилиндры, РВД, метизы (все это идет в комплекте с «заводскими» отвалами).

Совет 2: может быть выгодным только переделать что то очень похожее на отвал, адаптировать своими руками отвал от другого вида трактора, либо собрать из нескольких старых изделий одно новое.

Комплектующие на самодельный отвал на трактор

Отвал на трактор, даже сделанный своими руками не будет работать без комплектующих приводящих его в движение, а также крепящих его к трактору. А с ними еще один нюанс. Крупный завод-производитель навесного оборудования получает все! комплектующие с огромной! скидкой , а также экономит очень существенные средства на их доставке, ведь получает он их крупными партиями. Эти цены чаще всего ниже закупочных любой торговой компании, и могут в разы отличаться от розничных. При этом качество этих комплектующих в среднем выше, чем те которые продаются в розничных магазинах, а срок службы дольше. Цены на комплектующие (гидроцилиндры, РВД, метизы, техпластины) можете глянуть на нашем сайте – они действующие и одни из самых низких на рынке.

Выбор оптимальных размеров конструкции отвала.

С этим сложно поспорить — хотите отвал шириной 3 м. – да пожалуйста. Однако эксплуатировать такую технику на дорогах общего пользования будет очень затруднительно (напоминаем максимальный габарит 2,55 м) могут возникнуть проблемы с работниками ДПС и Гостехнадзора , также вполне вероятно увеличится нагрузка на узлы и агрегаты самого трактора.

Совет 4: Даже «самоделку» лучше делать стандартных размеров для безопасности


Отвал нестандартного размера на трактор МТЗ

Сертификаты соответствия, проблемы с Ростехнадзором

Вообще использование самодельного отвала на тракторе считается небезопасным и эксплуатация техники с кустарными модификациями запрещена. Решение об этом могут принять инженеры-инспекторы гостехнадзора, так как им вменен в обязанность надзор в агропромышленном комплексе за соблюдением правил эксплуатации машин и оборудования в части обеспечения безопасности для жизни, здоровья людей и имущества, охраны окружающей среды, а также правил, регламентируемых стандартами, другими нормативными документами и документацией и надзор в агропромышленном комплексе за соблюдением установленного порядка организации и проведения сертификации работ и услуг в области технической эксплуатации поднадзорных машин и оборудования. При этом государственным инженерам-инспекторам гостехнадзора предоставляется право: проводить проверки и на основании их запрещать эксплуатацию поднадзорных самоходных машин и других видов техники, техническое состояние которых не соответствует требованиям охраны окружающей среды или не отвечает требованиям безопасности; давать обязательные предписания (постановления, представления) юридическим лицам, должностным лицам и физическим лицам об устранении нарушений по вопросам, входящим в компетенцию органов гостехнадзора; составлять протоколы об административных правонарушениях, налагать в установленном порядке в пределах своей компетенции административные взыскания.

1 Конструкция и внутреннее обустройство современных кабин МТЗ

Современные кабины МТЗ 80, как и МТЗ 82, представлены в виде жесткого каркаса и герметичной конструкции, которая крепится через подушки амортизации, снижая, тем самым, уровень вибрации и колебаний, появляющихся в ходе выполнения различных рабочих задач. К каркасу кабины прикреплен осветительный плафон и противосолнечный козырек, а также вешалка, на которую можно повесить верхнюю одежду или другие предметы.

Для работы в жаркое время года предусмотрены приборы микроклимата, в частности, кондиционер, открывающиеся окна и люк. Специалисты знают, что при работе в летний период температура в кабины может достигать 60-65 градусов, особенно это ощущается при длительных непрерывных работах.

Кабины МТЗ оснащают удобным сидением и рычагами управления

Кондиционеры, установленные в современных тракторах МТЗ, способны снизить любую температуру до 20-25 градусов буквально за 5-10 минут. Также, стоит отметить, что стекла, установленные в каркас кабин изделий Минского Тракторного Завода, выполнены на основе термопоглощающего вещества, благодаря чему, чрезмерный нагрев воздуха внутри кабины практически полностью исключен.

Вместе с этим, Минский завод по производству тракторов оснащает модели 80 и 82 кабинами, в которые поступает очищенный от пыли, дыма и других вредных факторов воздух. Достигается это за счет применения многоступенчатой системы фильтрации воздуха. Однако для того, чтобы микроклимат соответствовал требованиями, необходимо держать окна и люк в закрытом положении.

Кабины на МТЗ 80 и кабины на МТЗ 82 позволяют работать в комфортных условиях, как в летний период, так и в зимний. Отопитель кабины – печка, которая подключена к системе охлаждения двигателя и имеет несколько рабочих режимов, позволяющих выполнить установку нужной температуры, независимо от погоды на улице.

Роль печки заключается не только в обогреве кабины, но также и в том, чтобы предотвратить запотевание стекол, в частности, во время дождя, снега или тумана. При этом если необходимость использования печки отпадает, например, в теплое время года, ее отключить очень просто – достаточно, лишь, закрутить специальный кран.

1.1 Отличительные преимущества кабин МТЗ

Отличительной чертой кабин всех современных моделей трактора МТЗ является возможность обзора на 360 градусов. Понять это можно просто посмотрев со стороны на то, как выглядит трактор с кабиной МТЗ.

Почти полностью застекленные боковые двери, большое ветровое переднее и заднее стекло, и даже вмонтированный в крышу стеклянный люк, а также дополнительные смотровые окна, установленные на стенки кабины – все это обеспечивает столь широкую обзорность, что повышает комфорт во время передвижения. Кроме того, на наружную часть кабины с правой и левой стороны установлены большие зеркала заднего вида, легко поддающиеся регулировке.

Трудно поспорить с тем, что для трактористов имеет немаловажное значение возможность во всех ситуациях одновременно посмотреть в любую сторону. Особенно важной такая потребность становиться во время работы на полях, а также на площадях с ограниченным пространством и внутри помещений, когда оператор должен «ощущать» габариты управляемой им установки

Кабина МТЗ имеет широкий обзор и регулируемые зеркала

Переднее (лобовое) стекло нового трактора МТЗ 80 имеет размеры 104,4 см на 65,6 см, заднее стекло  — 119,5 см на 84,0 см, боковое правое и боковое левое стекло – 77,0 см на 64,0 см, стекла дверей – 76,5 см на 60,0 см. Стекла модели кабины трактора МТЗ 82 имеют следующие габариты:

  • лобовое – 126,7×92,1 см;
  • боковой – 76,7×64.2 см;
  • дверь – 65,9×45,3 см;
  • заднее – 120,5×841 см.

За очистку переднего и заднего стекол отвечают электрические стеклоочистители (дворники). Эти дворники предусматривают работу в нескольких режимах, выбор которых зависит от того, насколько интенсивное выпадение осадков происходит.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
