Регулировка тормозов трактора

Регулировка

Эффективность проверяют на сухой дороге с твёрдым покрытием. При торможении движения со скоростью 25 км/ч тормозной путь, до полной остановки, не должен превышать 9 метров. Разница длины тормозного левого и правого следов не должна превышать 1 метр. При несоответствии производят дополнительную регулировку опаздывающей стороны.

Настройка хода педалей

Настройка заключается в регулировке хода приводных педалей тормозов. Правильная регулировка обеспечивает равномерное торможения левой и правой стороны. Ход педалей должен составлять 70 – 90 мм для тракторов с малогабаритной кабиной, с большой обзорной кабиной свободный ход должен быть 110 -120 мм. Регулировку осуществляют изменением длины регулировочного винта 2. Увеличенный ход педали снижает эффективность торможения, уменьшенный ход приводит к преждевременному износу накладок дисков. Для достижения одновременного торможения сблокированными педалями ход педали левого тормоза должен быть на 5 -20 мм меньше хода правой.

Нехватка резьбовой части регулировочного винта при регулировке говорит о недопустимом износе тормозных дисков или контактных поверхностей.

Регулировка стояночного тормоза

Правильная настройка ручника даёт полное блокирование колёс и удержание трактора на уклоне 18 %. Регулировку производят в следующем порядке:

  • устанавливают рычаг в переднее положение, ослабляя тормоз
  • отворачивают контргайку регулировочного винта 1 и контргайку 7 после освобождают соединительный палец,
  • поворачивают рычаг 4 и совмещают верхнюю кромку паза В1 рычага 2 с верхней кромкой паза В2 рычага 3 правой педали тормоза, а затем, вращая вилку 6, совместите отверстия рычага 4 и вилки 6 и вставьте палец 5
  • Закручивая или выворачивая винт 1 выбирают положение, при котором затяжка тормоза рычагом с усилием 400 Н осуществится в положении между третьим и четвёртым щелчком фиксатора. В заключение затягивают контрольные гайки регулируемых тяг.

Контроль регулировки органов управления тормозной системы производят при плановом обслуживании с периодичностью 500 рабочих часов.

Регулировка привода управления пневматическими тормозами прицепа

Механический привод управления параллельно связан с приводом управления тормозным пневматическим краном. Для обеспечения своевременной подачи давления воздуха в рабочие камеры тормозов прицепа при торможении, производится настройка длинны тяги 1 «открытия тормозного крана» и усилия пружины 3 «предварительного сжатия» установленной на тяге. Длинна регулируется таким образом, чтобы в свободном положении органов управления тормозом зазор между верхними кромками пазов и рычагов 6 и 7 составлял 1-2 мм. Длина пружины 3 должна быть 37 мм и регулируется вращением упорной гайки 2 на резьбовой части тяги 1.

Для обеспечения достаточного усилия воздухом регулируется давление в пневмомагистрали управления тормозами прицепа. Для настройки отсоединяют тягу 1 привода в сочленении с пневмокраном под резиновым кожухом 8. Отворачивают проушину 9 сочленения на несколько оборотов и вращением регулировочной гайки устанавливают давление в магистрали 7,7 кгс/см2. Затем фиксируют положение контрогайкой, соединяют проушину с тягой и устанавливают резиновый кожух.

Режимы работы трактора

Исходя из характера использования, трактор может выполнять работы в двух режимах: транспортном и технологическом.

Транспортное управление характеризуется движением трактора при выполнении переездов, как самой машины, так и транспортировки грузов в комплексе с прицепными транспортными средствами. А также транспортное движение в агрегате с технологическим прицепным или навесным оборудованием. При этом управление ограничивается выбором и переключением транспортных скоростей коробки передач и управлением направлением движения вращением рулевого колеса с применением всех навыков вождения.

МТЗ 82 на транспортных работах

Технологический режим управления связан с работой трактора в агрегате с навесными, прицепными устройствами, как в движении, так и стационарно. По характеру работы технологическое оборудование, используемое в агрегате с трактором, может быть, как не требующее привода, так и получающее привод от трактора. В данном режиме управление осуществляется в комплексе с агрегатом – трактором и используемой машиной. То есть трактористу кроме движения трактором необходимо контролировать работу используемой машины. При этом управление должно строго соответствовать технологическим требованиям обеспечивая безопасность, оптимальную производительность и качество выполняемой операции. Выполняя работу в агрегате, могут учитываться: скорость движения с конкретно рекомендуемой передачей КПП для выполнения операции, глубина обработки, высота среза, скорость вращения приводного вала, ширина захвата и другие параметры.

Технологический режим работы трактора

Для квалифицированного выполнения операций при агрегатировании трактора с тем или иным оборудованием существуют нормативные технологические карты с указанием всех параметров управления.

Выполнение технологической операции трактором МТЗ 82 с приводным агрегатом

Сам привод, используемого с трактором оборудования, может осуществляется:

  • Механически — передачей мощности вращением ВОМ.
  • Гидравлически — давлением рабочей жидкости гидронавесной системы.
  • В редких случаях давлением — воздуха пневмосистемы или инерцией создаваемой выхлопными газами работающего дизеля.

Сектора управления

  • Управление двигателем – запуск и остановка дизеля, регулирование рабочих оборотов и подачи топлива.
  • Управление трансмиссией трактора в режиме езды – выбор скорости и направления движения переключением передач, управление рулевым механизмом с использованием световых сигналов поворотов, применение основных тормозов и стояночного тормоза в процессе движения и остановки машины, использование полного привода и блокировки дифференциала заднего моста.
  • Управление трансмиссией в режиме привода рабочего оборудования – выбор скорости вращения вала отбора мощности, выбор режима работы ВОМ «независимый – синхронный», включение привода ВОМ.
  • В управление гидронавесной системой входит: управление навеской трактора иеё настройка, применение силового и позиционного регулирования при использовании почвообрабатывающих устройств, использование гидравлики для привода гидроузлов оборудования работающего в агрегате с трактором.
  • Управление приборами обогрева и вентиляции кабины трактора, наружным и внутренним освещением и сигнальными световыми приборами.

Как работает тормозная система МТЗ-82

Тормоза на МТЗ-82 действуют следующим образом. При нажатии на педаль тормоза специальные тормозные стержни подушек сдвигаются вниз, тем самым проворачивая валик и рычаги. После этого усилие при помощи шарообразных шайб и болтов передается к вилкам. Они, используя тягу и пальцы, крепко прикрепляются к нажимным дискам. Эти диски под воздействием тяги разворачиваются и тем самым перемещают сферы по поверхностям, располагающимся под наклоном, а диски разжимаются.

При помощи тех же самых дисков накладки, находящиеся на соединительных дисках, прижимаются к крышке стакана и кожуху тормозного устройства. После этого тормозят свое действие ключевые шестерные колеса, отвечающие за конечную передачу, и колеса трактора останавливаются. В изначальное свое положение педали и диски приводятся при воздействии на них специальных пружин и дисков нажима.

Все колеса при торможении могут останавливаться как одновременно, так и по отдельности.

При этом прием разного воздействия на две педали применяется в том случае, если нужно обеспечить трактору дополнительную маневренность. Будьте внимательны, ведь нельзя допускать торможения отдельного колеса сельскохозяйственной техники в том случае, когда машина разгоняется больше, чем на скорость в 10 км/час. Это опасно, потому что может в конечном счете привести к опрокидыванию машины. Для того чтобы одновременно воспользоваться правым и левым тормозом, необходимо заблокировать обе педали, используя для этого соединительную планку. Режим, при котором все колеса останавливаются одновременно, — стандартный, именно поэтому необходимо постоянно следить за тем, чтобы педали были заблокированы.

Устройство тормозов МТЗ-82 предполагает, что тракторист может зафиксировать педаль в состоянии торможения. Подобное действие может выполняться при использовании специальной защелки, оснащенной зубцами, которая контролируется воздействующей на нее тягой. На тягу, в свою очередь, воздействует рукоятка, которую устанавливают возле правой стенки водительской кабины. Защелка при использовании рукоятки поворачивается в нужное положение и скрепляется с упором, который располагается на рычаге нужной педали.

Если вы работаете на склонах или в условиях скользкой дороги, то, чтобы достигнуть лучшего торможения, специалисты рекомендуют обязательно вручную подключать передний мост.

Для того чтобы обеспечить тормозной установке длительный срок службы, необходимо руководствоваться следующими правилами:

  1. Не зажимайте педаль тормозов, если в этом нет необходимости. Это приведет к быстрому выходу из строя фрикционных накладок.
  2. Осуществляйте торможение плавно, нажимая на тормоз полностью и не фиксируя педаль на каком-то промежуточном уровне.
  3. Выключайте сцепление, когда тормозите.
  4. Не забывайте убирать защелку, которая удерживает педали в состоянии тормоза, когда начинаете приводить трактор минской модификации в движение.

Принцип действия системы зажигания

Система зажигания используется для надёжного и своевременного поджига горючей смеси, поступающей внутрь цилиндра. Состоит она из магнето, свечи зажигания искрового типа и провода под высоким напряжением.

Принцип функционирования данного элемента достаточно прост и надёжен одновременно – рабочая смесь при поступлении в цилиндр пускового двигателя воспламеняется посредством электрозаряда, формируемого между двумя электродами на зажигательной свечи. Для максимально качественного заряда требуется довольно высокое напряжение, примерно в 10-15 кВ, которое создаётся в особом приборе – магнето, совмещающем в себе целый ряд функций – прерывателя, генератора переменного тока и трансформатора.

В двигателях Д-240 используется магнето с правым вращением и неизменным показателем искрообразования. Привод магнето идёт от жёсткой полумуфты через приводную шестерню на пусковом двигателе.

Регулирование тормозов и их устройство на тракторе Т-25

В основном на тракторах торможение происходит только с помощью задних колес. На тракторе Т-25 находится два ленточных тормоза, которые работают независимо друг от друга и находятся в рукавах между трансмиссией и конечной передачей.

Тормоза на тракторе Т-25 представляют собой стальную ленту и чугунный шкив, которые оснащаются фрикционной накладкой для увеличения трения между лентой и шкивом. Тормозной рукав присоединяется корпусу коробки передач сбоку с помощью двух штифтов и шпилек. Корпус бортовой передачи прикрепляется к фланцу рукава меньшего размера.

Тормозной шкив, сделанный из чугуна, насаживается на вал ведущей шестерни бортовой передачи и фиксируется 2 — мя шпонками. Осевые движения шкива ограничиваются пружинными стопорными кольцами, которые находятся в канавках шпонок.  Поверхность тормозного шкива снаружи охватывает лента, которая изготавливается из стали специального назначения.

Концы ленты это проушины с приклепанными заклепками из стали. Внутренняя поверхность ленты оснащается асбестовой накладкой, приклепленной с помощью трубчатых латунных заклепок.

Тормозная система трактора Т-25 (схема):

Принцип работы тормозов на тракторе Т-25

При выполнении переднего хода движения трактора тормозной шкив производит вращение по часовой стрелке. При торможении, лента коснется шкива, в это же время задний тормозной рычаг силы трения отбрасывают назад до упора в болт регулировки. Тормоз трактора Т — 25 затягивается при перемещении конца тормозной ленты с помощью переднего тормозного рычага.

Между шкивом и накладкой возникнут силы трения, которые уведут ленту в сторону затяжки, что приведет к хорошему торможению при небольшом нажатии на педаль тормоза. При выполнении движения трактора задним ходом тормозной шкив будет совершать обороты против часовой стрелки. В таком случае передний рычаг прижмется к упору и набегающим станет конец переда тормозной ленты.

Тормоза затянуться при перемещении сбегающего конца ленты с помощью заднего тормозного рычага. При завершении торможения пружины вернут ленту и педали тормозов в начальное положение. Педали тормозов вернуться в исходное положение без заеданий. Если педаль не возвратится обратно или заедает, то следует сделать освобождение болтов крепления крышек и сделать поворот крышек в зазоре. Тормозные педали расположены в правом крыле трактора. На подушке правой тормозной педали располагается планка блокировки, которая служит для воссоединения двух педалей тормозов. При нажимании на правую педаль трактор тормозится с помощью двух тормозов.

Если на накладку тормозной ленты попадает масло, то происходит снижение общей эффективности торможения. Чтобы избежать замасливания концов ведущего вала уплотняются самоподвижными сальниками.

 Как сделать регулировку тормозов на тракторе Т-25

При долгой работе тормозов, шкив и накладка тормозной ленты, со временем приходят к износу, что приводит к расширению зазора между ними. В таком случае понижается эффективность торможения и происходит увеличение свободного хода педали. В не заторможенном состоянии расстояние между шкивом и накладкой ленты составит 1,5 миллиметра, что равняется ходу педали 50 мм. Если этот зазор соответствует этим значениям, то нужно сделать регулирование тормозов. Регулирование тормоза на тракторе Т-25 производится с помощью установочного и нажимных винтов. Для этого необходимо выполнить определенные действия:

Нужно ослабить на три оборота гайки нажимных и установочных винтов;

•завернуть установочные и нажимные винты до упора, а после отвернуть на 2 оборота;

•зафиксировать установочные и нажимные винты гайками;

•закрутить шарнир на тяге до прикосновения к конусной поверхности рычага и закрепить контргайкой.

Также необходимо поднять домкратом задние колеса и сделать проверку одновременного торможения колес при блокированных педалях.

Обслуживание системы

Для безотказного функционирования системы трактора МТЗ80(82)  проводятся плановые мероприятия по обслуживанию узлов.

Чистка воздушного фильтра

Воздушный фильтр системы обслуживают через каждые 120 часов работы, в  условиях сильной запылённости через каждые 20 часов. В фильтре меняют масло и продувают фильтрующие элементы сжатым воздухом. После сборки проверяют герметичность всех уплотнений узла в сборе со всасывающим коллектором. Если работающий на средних оборотах двигатель глохнет после закрытия всасывающего патрубка, работа фильтра считается исправной. При обнаружении подсоса воздуха  неполадку устраняют подтяжкой соединений или заменой уплотнителей при необходимости. Через каждые 480 часов производят полную разборку фильтра с промывкой всех частей, заменяют масло в уловителе пыли, при сильном загрязнении фильтрующие наполнители элементов извлекаются из корпусов и промываются в дизельном топливе.

Наполнитель воздушного фильтра МТЗ 80

Обслуживание топливных фильтров

Через каждые 60 часов работы сливают отстой до появления чистого топлива с фильтра грубой очистки. Через каждые 960 часов узел демонтируют, разбирают, очищают и промывают все части в керосине  или дизельном топливе.

Фильтрующий элемент топливного фильтра тонкой очистки МТЗ 80

Фильтр тонкой очистки вне плана обслуживается при использовании загрязнённого топлива. Регламентное мероприятие проводят при сезонном ТО или не реже, чем через 1500 рабочих часов. Для замены фильтрующих элементов:

  • перекрывают кран топливного бака
  • отворачивают гайки крышки извлекают отработанные элементы
  • промывают корпус и детали устройства
  • затем устанавливают новые элементы и собирают узел
  • заполняют топливом систему

Обслуживание топливного насоса МТЗ 80

В  мероприятия по уходу за ТНВД входит периодическая проверка уровня масла с интервалом 60 часов и его замене через 240 часов работы. Полную диагностику и настройку насоса делают через 960 часов работы двигателя. Наладку узла осуществляют специалисты-топливщики на специальном стенде. В регулировку входит настройка следующих параметров работы насоса:

  • максимальная скорость вращения двигателя
  • номинальная подача топлива
  • производительность ТНВД и равномерность подачи секциями
  • угол начала впрыска секциями
  • подача топлива: в режиме пуска; при номинальной нагрузке; на холостом ходу

Обслуживание форсунок

Проверку качества распыла осуществляют через каждые 480 часов работы дизеля. Качественным впрыском считается распыление топлива до туманного состояния всех четырёх отверстий без подтёков, без образования капель и отдельных струй,  с резким началом и прекращением впрыска. Образование капель на носке распылителя не допускается. Углы распыла относительно оси форсунки для двух отверстий со стороны топливопитающего штуцера должны составлять 67-69˚, для двух других — 51-53˚. При выявлении асимметрии в распыле — форсунку разбирают, очищают детали от нагара и промывают, отверстия распылителя очищают калиброванной металлической струной диаметром 0,28 мм. Давление впрыска настраивают затяжкой регулировочного винта, изменяющего усилие  пружины действующей иглу распылителя.

Чистка распылителя форсунки

Прибор для проверки форсунок

Процесс заполнения топливом и прокачки топливной системы МТЗ -80

Наличие воздушных пробок после обслуживания в системе или в результате подсоса воздуха провоцирует нестабильность в работе или делает невозможным пуск двигателя. Прокачка осуществляется следующим образом:

  • Открывается питающий кран топливного бака
  • Отворачивается пробка отстойника грубой очистки и заполняется топливом с помощью насоса ручной подкачки до удаления пузырьков воздуха.
  • Открывается вентиль прокачки на фильтре тонкой очистки и продувочная пробка ТНВД. Продолжая закачивать топливо ручным насосом, последовательно вытесняется воздух с фильтра и затем с насоса.
  • При появлении топлива без пузырьков, в процессе прокачки, вентиль фильтра и затем пробка ТНВД последовательно затягиваются.
  • Закончив прокачку системы, шток насоса фиксируется затяжкой резьбовой части нажимной пятки.

Что и чем тормозит

Основные (рабочие) тормоза, как и в любом транспортном средстве, предназначены для снижения скоростного режима и эффективной качественной остановки трактора.

В виде основного средства торможения применяется диск (сухие дисковые тормоза), которыми оборудованы шестерни вала заднего моста слева и справа.

Стояночный тормоз необходим этой технике, чтобы крепко удерживать трактор на одном месте, причём даже на склонах или откосах, или под гнётом каких-либо грузов и материалов, а также дополнительного навесного оборудования.

Для очень продолжительного удержания машины в одном положении предусмотрен вспомогательный тормоз, который также применяется при нахождении трактора на уклонах или подъёмах.

Запасной тормоз выступает в этом аппарате в роли страховщика, если основная тормозная система по какой-либо причине не срабатывает или выходит из строя.

Принцип работы тормозной системы трактора МТЗ предельно прост, но очень эффективен — водителю достаточно всего лишь сдвинуть рычаг на себя, нажав до этого кнопку, находящуюся на ручке тормозного рычага.

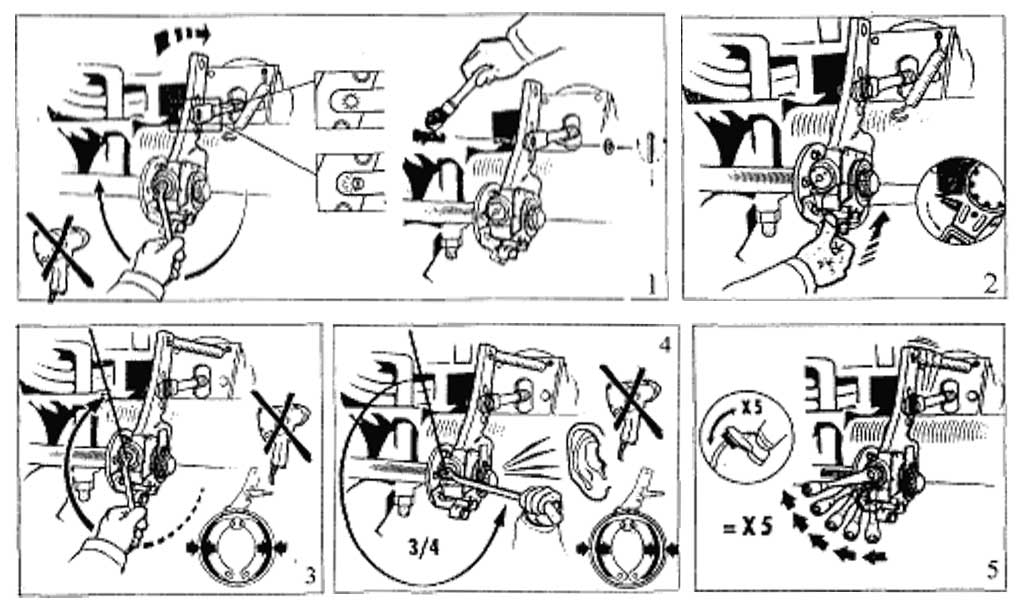

Процесс полной регулировки тормозов КАМАЗ

  • Ослабление гаек, которые используются для прикрепления колодочных осей, сближение эксцентриков путём установки осей своими метками в направлении навстречу друг другу. Упомянутые метки устанавливают на внешних осевых торцах. Отпускаются болты, функция которых — крепление кулака.
  • Поступление внутрь камеры воздуха, имеющего сжатое состояние. Давление колеблется в диапазоне 1 — 1,5 кгс на куб. см. Когда упомянутый воздух отсутствует, требуется вытянуть палец камеры, после чего, осуществляя нажатие на рычаг регулировки штока этой камеры в момент торможения, придавить к барабану колодки. Совершая разностороннее поворачивание эксцентриков, выполнить центрирование последних в отношении упомянутого барабана и достичь очень тщательного прилегания их к нему. Затем в окна щитка, которые располагаются за 2-3 см от внешних оконечностей накладок, направляется щуп.
  • Без прекращения процесса поступления воздуха внутрь упомянутой камеры (если таковой отсутствует — без отпускания рычага, которым осуществляется регулировка, с удерживанием колодочной оси для исключения её движений), затягиваются осевые гайки.

  • Прекращение поступления воздуха, имеющего сжатое состояние (когда таковой отсутствует — отпускание рычага в сочетании с присоединением камерного штока).
  • Поворачивание рычажного червяка, относящегося к тому рычагу, которым осуществляется регулировка, таким образом, чтобы у штока был ход, причём диапазон его должен составить 2-3 см. Нужно удостовериться, что во время активации воздушного поступления штоки передвигаются с достаточной скоростью, не заедают.
  • Проверка вращения барабанов — оно в норме является равномерным, исключается соприкосновение с колодками.

После завершения вышеописанного регулирования возможно наличие зазоров в пространстве от барабана до колодок.

Тормозная система трактора Т-25 и её регулировка

В сегодняшнем материале мы будем говорить о важной части – тормозная система. И хоть трактор не являться гоночным автомобилем и не развивает высоких скоростей, тем не менее данная часть механизма также важна, как и все остальные

Схема тормозов трактора Т-25

Для начала приведем саму схему тормозной системы трактора Т-25, а ниже представим её описание.

Как мы говорили раньше тормоза – ленточные и плавающие. Оба они находятся в чугунном рукаве (15) и соединяют бортовые передачи с картером основной передачи.

При этом, каждый тормоз оснащен своей педалью управления.

Лента тормозов охватывает шкив на 270° и затягивается при нажатии на тормозную педаль (1). При помощи рычага (поз. 6), шарнира (8) и тяги (9).

В момент передним движение трактора Т-25 происходит вращение шкива по часовой стрелке. В момент торможения, лента начинает касаться его, и задний тормозной рычаг отбрасывается трением назад пока не упрется в регулировочный болт.

Затягивание тормозов происходит путем перемещения конца ленты и переднего рычага. При этом возникает сила трения (между накладкой и шкивом) которая уводит ленту в сторону затяжек, при минимальном усилии на тормозную педаль.

При заднем ходе: шкив совершает обороты против часовой. Тогда рычаг прижимается к упору и передний конец ленты станет набегающим и торможение происходит путем заднего тормозного рычага.

По окончанию торможения пружины возвращают исходное положение ленте и педали.

Важно! При этом педаль должна вернуться на начальное положение без заеданий. Если же такое происходит, то нужно освободить крепёжные болты и повернуть крышки в пределах допустимого зазора

Если же такое происходит, то нужно освободить крепёжные болты и повернуть крышки в пределах допустимого зазора.

При попадании масла на накладки тормозной ленты эффективность тормозов очень снижается, для этого концы вала уплотняют самоподвижными сальниками.

Как правильно регулировать тормоза на Т-25

При эксплуатации происходит естественное уменьшение поверхности шкива и накладки ленты, что влечет за собой увеличение зазора. Это ведет в ухудшению тормозной система трактора и увеличению свободного хода.

Помните! Стандартный зазор составляет 1,5-2 мм, а ход педали от 40-50 мм.

Если у Вас имеются отклонения от этих значений, то нужно провести регулировку. Также регулировку нужно проводить если ход подушек педалей оставляет более 70 мм.

Процесс регулировки тормозов Т-25 делают с помощью установочных и нажимных винтом, для этого нужно:

• Отпустить на пару оборотов контргайку винта (поз. 16) и нажимных болтов (3); • Завернуть их до упора, при этом отличие замеров А не должно быть более 1 мм, затем отпускаем на 1-2 оборота; • Фиксируем винты и болты контргайками;

• Заворачиваем шарнир (8) до его соприкосновения с конусной поверхностью рычага (6) и затягиваем гайкой (7).

Помните! провальная регулировка обеспечит надежную работу тормозов и совместное торможение ведущих колес.

Процесс регулировки не занимает много времени и сил, а данная процедура значительно продлевает срок службы.

Как ухаживать за тормозами

Тут все просто, каждые 1000 моточасов проводим визуальный осмотр и чистим наружные механизмы от грязи. Обязательно проверяем свободный ход тормозной педали и в случае надобности проводим ей регулировку, по методу как было описано выше.

Порядок регулировки

Необходимость установки впрыска возникает при замене топливного насоса высокого давления (ТНВД) или его монтаже после ремонта, а также после ремонта поршневой группы дизеля. Регулировку производят при условии исправной топливной аппаратуры, ТНВД и отрегулированном газораспределительном механизме дизеля. Процесс установки состоит из ниже описанных последовательных операций.

Установка первого цилиндра в такте «сжатия»

С правой стороны по ходу движения машины в стенке крепления двигателя к корпусу сцепления, над продольной балкой рамы трактора возле заливной горловины для масла — есть установочный щуп. Своей короткой резьбовой частью он ввёрнут в стенку крепления и длинной безрезьбовой установлен наружу.

Тормоза трактора Т-25

Во Владимирце 25-й модели используются двойные ленточные тормоза плавающего типа, которые функционируют независимо и находятся в промежуточных рукавах промежду корпусных конечных передач.

Тормоза состоят из стальной ленты и крепкого чугунного шкива, который оснащен фрикционной накладкой, что увеличивает сопротивление и повышает трение.

К боковой поверхности главного корпуса КПП трактора Т-25 присоединен тормозной рукав, с помощью двух штифтов и нескольких шпилек. К меньшему фланцу крепиться корпус бортовой передачи.

Материал, из которого изготовлен тормозной шкив (позиция 13 смотрим схему ниже) – чугун, и он насажен на вал ведущего зубчатого колеса бортовой передачи, крепится с помощью двух шпонок.

Его наружная поверхность охватывается стальной лентой. Её концы — это проушины с со стальными заклепками. Внутреннюю поверхность ленты оснащают накладкой на асбестовой основе, её крепят с помощью трубчатых заклепок на латунной основе.

Схема тормозов трактора Т-25

Для начала приведем саму схему тормозной системы трактора Т-25, а ниже представим её описание.

Как мы говорили раньше тормоза – ленточные и плавающие. Оба они находятся в чугунном рукаве (15) и соединяют бортовые передачи с картером основной передачи.

Лента тормозов охватывает шкив на 270° и затягивается при нажатии на тормозную педаль (1). При помощи рычага (поз. 6), шарнира (8) и тяги (9).

После окончания усилий на педаль и торможения она возвращается на исходное место, с помощью возвратных пружин. Для того чтобы выполнить торможение обоими колесами при выполнения работ со стационарными машинами, педали нужно заблокировать с помощью планки (17). При вынужденной остановке на уклонённой поверхности нужно провести фиксацию и затянуть тормоза с помощью защёлки (2).

Боковой ВОМ

Боковой ВОМ, устанавливается для привода механизмов, навешиваемых на переднюю навеску или с боку трактора.Отдельный корпус редуктора независимого «Бокового ВОМ» крепится к люку с левой стороны картера коробки передач МТЗ 80(82). Привод осуществляется от ведомой шестерни первой передачи и заднего хода. Приводной вал имеет стандартный восьми шлицевой наконечник и закрывается защитной крышкой.

Рычаг включения «Бокового ВОМ» находится над полом по левую сторону места водителя. Включение осуществляется перемещением рычага 1 вверх, при этом тяга 2 поворачивает рычаг и валик с поводком, передвигая шестерню на шлицах вала 7, вводя шестерню 4 в зацепление. «Боковой ВОМ» включается при выключенном сцеплении.

Переключением понижающего редуктора получают две скорости вращения вала 535 и 735 об/мин в независимом режиме.

Синхронный привод «Бокового ВОМ» используют на тракторах хлопковой модификации МТЗ 80Х. Привод осуществляется редуктора от ведущей шестерни конечной передачи заднего моста. Если на тракторе установлен стояночный тормоз, боковой синхронный вал устанавливают только слева. Монтаж отдельного редуктора осуществляют к кожухам тормозов заднего моста. Включение производится с помощью шлицевой муфты. Рычаг управления выведен в кабину. Приводные синхронные валы установлены перпендикулярно оси движения трактора.

Как выставить зажигание на МТЗ-82?

Как работает зажигание? Что приводит к его неисправностям? Порядок регулировки.

Зажигание на тракторах семейства МТЗ устанавливается и калибруется под оптимальные рабочие параметры непосредственно на заводе, не требуя от пользователя проведения его корректировки сразу после покупки. Впрочем, по мере эксплуатации могут возникать самые разные ситуации, влекущие за собой как износ оборудования, так и нарушение его технических характеристик. В подобной ситуации, дабы избежать нежелательного и весьма дорогостоящего ремонта, рекомендуется отрегулировать зажигание и именно о том, как это сделать, вам и расскажет этот материал.

Принцип работы

Прежде чем выяснить, как подтянуть тормоза на МТЗ, следует ознакомиться с принципом работы подобного узла. Он крайне прост и предусматривает, что при нажатии на педаль осуществляется сдвиг стержней, приводящих в действие валик и рычажные механизмы тормозов. Посредством шайб и болтов осуществляется передача усилия к вилкам, которые активируют нажимные диски.

Обязательно почитайте: ТНВД на МТЗ-82

Далее система работает по следующему алгоритму:

  1. Диски разворачиваются, что приводит к перемещению сферических элементов по поверхностям.
  2. Накладки, размешенные в дисковых соединениях, прижимаются к стакану устройства, за счет чего осуществляется торможение шестеренок, отвечающих за движение.
  3. После успешной остановки либо прекращения воздействия на педаль тормоза все механизмы возвращаются в свое изначальное состояние благодаря наличию пружинных механизмов, расположенных в различных местах конструкции.

Допускается использование для остановки только одной из тормозных педалей, что приведет к частичной остановки движущихся узлов и позволит осуществить маневр при управлении трактором. При этом подобные действия целесообразны лишь при небольшой скорости движения, которая не превышает 10 км/ч, иначе возникнет большая вероятность переворачивания агрегата.

Схема стояночного тормоза

Упоминания заслуживает специальная защелка, которая позволяет успешно фиксировать положение обеих педалей тормоза. С её помощью можно обеспечить комфортные условия при работе на скользкой дороге или склоне.
