Описание разновидностей картофелекопалок, как сделать своими руками

Чертежи картофелекопалки для мотоблока: размеры, фото

Подробные чертежи картофелекопалки веерного типа для мотоблока фото и видео приспособления в работе. Как известно картофелекопалки для мотоблоков есть двух типов, веерная и вибрационная, самая простая в изготовлении копалка веерного типа, её устройство мы и рассмотрим.

Веерная копалка — это навесное оборудование, в данном варианте для мотоблока, вот так выглядит это приспособление.

Устройство для выкапывания картофеля представляет собой плуг с веером из прутьев, в процессе движения мотоблока плуг врезается в почву и поднимает её на решётку из прутьев, в свою очередь прутья разрыхляют и просеивают почву при этом клубни картофеля выкидываются уже поверх почвы.

На видео показан принцип работы веерной картофелекопалки.

Чтобы сделать картофелекопалку для мотоблока, можно воспользоваться предоставленными чертежами с размерами и фото.

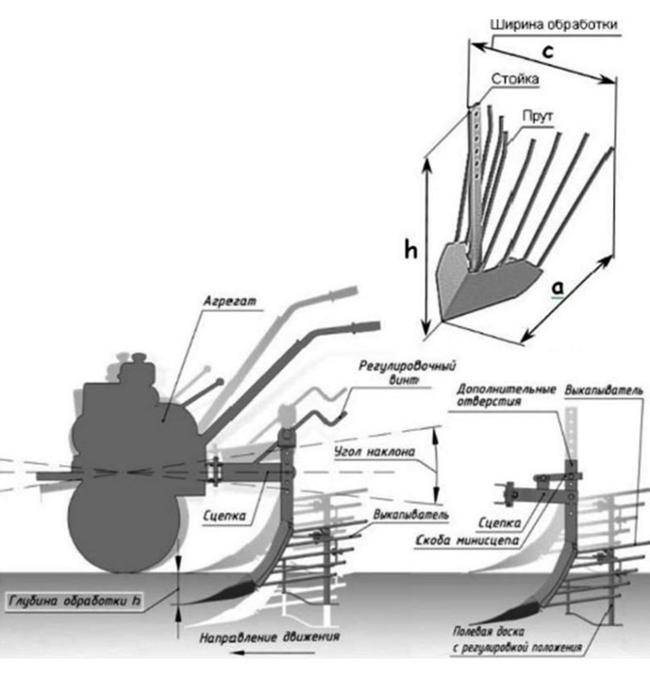

Чертеж картофелекопалки для мотоблока.

Самоделка состоит из нескольких частей:

Вариант изготовления плуга под копание картофеля.

На фото показана система регулировки глубины и угла наклона плуга. Отверстия в сошке позволяют регулировать глубину погружения плуга в почву.

Регулировка угла наклона плуга.

В этом видео автор показывает картофелесажалку, сделанную своими руками.

Источник

Что такое картофелекопалка

Еще 10-15 лет назад владельцы приусадебных участков собирали урожай картофеля исключительно при помощи лопаты. Механизированная уборка проводилась лишь в крупных сельских хозяйствах. Сейчас собирать урожай картофелекопалкой может позволить себе даже самый мелкий фермер.

Описание и характеристика устройства

Принцип работы устройства довольно прост. Режущие части заглубляются в грунт, захватывают его часть и поднимают вместе с картофелем или другими корнеплодами на поверхность. Клубни, проходя через агрегат, очищаются от большей части земли и остаются на поверхности, либо сразу собираются в бункер.

Приспособление используют для ускорения сбора урожая и снижения трудозатрат. Это особенно выгодно на больших площадях.

Особенности применения и преимущества

Особенность такого агрегата заключается в том, что его можно применять не только для сбора картофеля, но и для уборку других овощей — например, свеклы или редьки. Кроме того, при таком способе уборки практически не повреждаются клубни.

Основное преимущество — высокая скорость сбора картофеля по сравнению с ручным трудом.

Инструкция по изготовлению веерного варианта

Картофелекопалку веерного типа изготовить проще всего, при этом требуются лишь базовые навыки в обращении со слесарными принадлежностями и электроинструментом. Иногда удается обойтись даже без сварочного аппарата, заменив швы резьбовыми соединениями, однако использование электросварки все же даст более быстрый и предсказуемый результат. Эту методику и возьмем за основу.

Необходимые инструменты и материалы

Чтобы сделать картофелекопалку в домашних условиях, понадобятся следующие инструменты:

• контрольно-измерительные и чертежные принадлежности;
• верстак с тисками или другим фиксирующим устройством;
• ножовка по металлу, электролобзик с мелкозубыми пилками или болгарка с отрезными дисками;
• электродрель с набором сверел;
• набор гаечных ключей;
• кувалда или тяжелый молоток;
• сварочный аппарат и электроды к нему.

Роль материалов играет металлопрокат различных видов (уголок, швеллер, труба, прут) и размерностей, листовая сталь толщиной не менее 6 мм, детали крепежа. Зачастую можно использовать полуфабрикаты, оставшиеся после строительства или ремонта. Кроме того, понадобятся два колеса диаметром 5-20 дюймов, желательно – на резиновом ходу. Их можно найти практически в любом крупном строительном магазине.

Алгоритм изготовления и сборки

Процесс изготовления картофелекопалки начинается с создания подробного чертежа будущего устройства. В нем должны быть учтены параметры имеющихся материалов и требуемые от картофелекопалки свойства, в том числе – ширина и глубина захвата.

Объем поднятой земли должен быть достаточно большим, чтобы захватить всю корневую систему, но при этом соотносится с мощностью мотоблока – маломощные аппараты просто не смогут работать с картофелекопалками больших объемов.

После того, как чертежи будут выполнены и проверены, приступают непосредственно к изготовлению устройства. Эта работа включает такие этапы:

1. Разметка и нарезка заготовок. Из профиля делаются заготовки для рамы и решетки, из листовой стали – для рала.
2. Обработка заготовок: подгонка кромок, формование изогнутых деталей, сверление технологических отверстий и другие подготовительные операции.
3. Сварка неразъемных соединений. Для обеспечения временной фиксации деталей пред сваркой можно использовать проволоку, стяжные хомуты и другие легкосъемные крепежи.
4. Сборка резьбовых креплений, установка подшипников и колес.
5. Контроль точности сборки, при необходимости – внесение изменений в конфигурацию устройства.
6. Повторная механическая обработка (зачистка) поверхностей, подготовка под покраску.
7. Нанесение лакокрасочного покрытия.
8. Настройка картофелекопалки.

Последний пункт предполагает адаптацию собранного устройства к конкретным условиям использования. Для этого еще на этапе проектирования предусматриваются настраиваемые узлы, например, регулировка высоты установки колес, которая, в свою очередь, влияет на глубину копки.

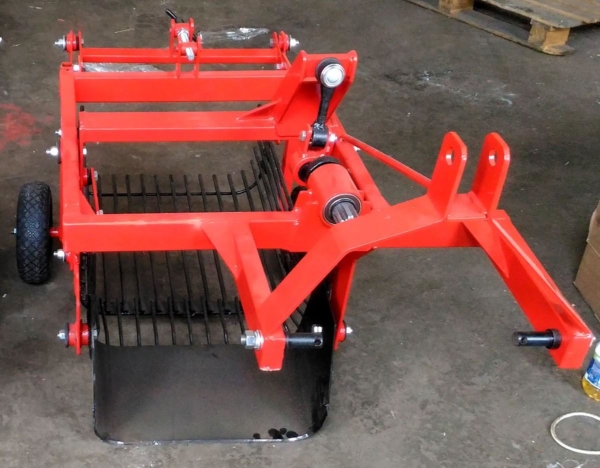

Картофелекопалка для мотоблока тип УГРА ККВ-1 (ВОМ)

Фото: https://pokupki.market.yandex.ru

Агрегат относится к активному типу и предназначен для сбора картофельных клубней. Принцип работы основан на использовании клиноременной передачи, которая подсоединена к угловому ременному редуктору мотоблока УГРА или его аналогам. Наличие рычага сцепления редуктора предполагает ручное управление. Прекрасно справляется с извлечением овощей на глубине 18 см.

Картофелекопалка для мотоблока тип УГРА ККВ-1 (ВОМ)

Достоинства:

• высококачественный товар
• легко эксплуатировать
• высокая скорость копки
• качественная работа
• не ухудшает товарный вид картошки
• просто монтировать и использовать

Недостатки: не найдено

Внимание! Данный рейтинг носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом

На этом наш обзор подошел к концу. Надеемся, что помогли ответить на вопрос, какую картофелекопалку для мотоблока лучше купить. Хорошего выбора!

#2020 #Картофель #Техника #Топ #Урожай #Мотоблок

Читайте нас первыми — добавьте сайт в любимые источники.

Помело, или шеддок

Одним из наиболее необычных гибридов является помело. Его плоды в среднем весят около килограмма, а на родине, на Филиппинах, они иногда вырастают размером с арбуз. Из каких фруктов гибрид помело был выведен? Известно, что при выведении данного растения были использованы грейпфруты и апельсины.

От помело исходит сильный аромат, который можно почувствовать на некотором расстоянии. Кожура умеренно плотная и блестящая, на ней отсутствуют уплотнения и наросты. Спелый фрукт имеет равномерную желтую или зеленую окраску.

Помело благотворно влияет на состояние кишечника. В плодах содержится железо и калий, необходимые для выработки гемоглобина в крови и стимулирования работы сердца. Фрукт богат витаминами, поэтому его можно кушать для профилактики простуд и раковых заболеваний.

Как сделать веерную копалку для культиватора своими руками

Простая копалка, она же стрела или веер, станет самым оптимальным вариантом, т.к. проста в изготовлении, эффективна и подходит к любому типу мотокультиваторов: мотоблок, культиватор.

Принцип работы веерной копалки на культиваторе

Для изготовления копалки для мотоблока своими руками веерного типа потребуется немного черного металла, вечер свободного времени и несколько электродов.

При изготовлении главное выдержать правильный угол атаки – это угол под которым копалка врезается в пашню. При неправильно выдержанном угле работа копалки невозможна. При маленьком, мотокультиватор просто не поедет, даже с грунтозацепами (их тоже можно сделать своими руками), забуксует. При маленьком, его тяжело будет заглубить, получится много поврежденной или оставленной в земле, картошки.

В качестве ножа плуга лучше всего использовать обычный заводской нож от культиватора сельхозтехники, т.к. у нее и качество стали высокое и на кромке нанесен специальный сплав, который придает повышенную прочность. Самое главное, такой нож будет иметь нужный угол.

Гребенку (сам веер) можно сделать из обычных металлических прутов диаметров 8-10 мм. Количество прутов нужно делать исходя из размера самого ножа, с шагом в 7-10 см. Слишком частое расположение также тормозит мотоблок, т.к. земля плохо проходит через них. Особенно этим страдают варианты из магазина, такое ощущение, что их проектируют для работы с песком.

Алгоритм изготовления:

1. Взять нож от промышленного культиватора.
2. В соответствии с размерами и рекомендациями, приварить прутья длиной 30 см с расстоянием между ними 8-10 см.
3. Сделать сцепку и стойку. Из металла толщиной 4 мм сварить конструкцию, которая будет держать копалку под нужным углом и крепиться к мотоблоку.
4. Зачистить от ржавчины и покрасить.

Рекомендуем посмотреть интересное видео, автор которого демонстрирует работу самодельной картофелекопалки для мотоблока, которую сделал своими руками и пользуется уже 4 сезон. Стоит отметить, что у автора получилось интересное изделие, с правильно выдержанными углами. Клубни достает из земли очень просто, при том, что на культиваторе обычная лысая резина.

Сперва автор показывает самоделку в работе, а потом рассказывает про особенности конструкции и подробно про изготовление, приводит чертежи с размерами картофелекопалки для мотоблока. Получилось целое руководство.

Чертежи с размерами

В продаже встречается много технических решений с разными решениями: закругленный нож, регулируемая глубина плуга специальным винтом и т.д.

В следующей подборке приведем примеры чертежей с размерами веерных картофелекопалок для мотоблоков заводских решений. Возможно, в них вы почерпнете для себя что-то новое.

Использование

Эксплуатация данного сельскохозяйственного агрегата вполне понятна при работе с трактором или мотоблоком. Для корректной работы нужно подробно изучить инструкцию.

Ручной механизм требует прикладывания определенных физических усилий, и людям неподготовленным поначалу будет сложно привыкнуть к нему. Сама технология проста — достаточно лишь вонзить зубья рядом с кустом корнеплода и нажать ногой нижнюю дугу. Зубья при направлении вверх подымут картофель из земли, благодаря особенностям строения копалки.

Все данные, указанные в статье, являются ознакомительными. Окончательное решение по выбору правильного аппарата остается за вами. Главными пунктами остаются мощность, продуктивность работы и безопасность устройства для эксплуататора.

Читайте далее:

Виды комбайнов для уборки картофеля, обзор моделей и особенности их применения

Принцип работы и виды картофелекопалок для Т 25 и других тракторов. Как сделать приспособление своими руками?

Как сделать самодельный окучник для картофеля своими руками? Наглядное руководство

Упростите работу на огороде! Посадка картошки мотоблоком с помощью картофелесажалки и других приспособлений

Что такое грохотная картофелекопалка и как ее сделать своими руками?

Что такое картофелекопалка и для чего она нужна

Во время сбора урожая на крупных сельскохозяйственных предприятиях используют серьезную агротехнику. В небольших хозяйствах чаще всего применяют мотоблок, к которому подсоединяют прицепное или навесное оборудование.

Картофелекопалка имеет простое устройство, но способна значительно ускорить и облегчить сбор урожая.

Описание устройства

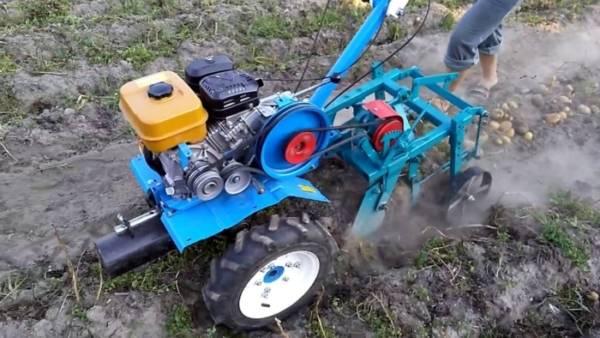

Картофелекопалка для мотоблоков – это навесное оборудование, которое предназначено для сбора урожая. Устройство фиксируют непосредственно на машине или с помощью сцепки.

Зубья картофелекопалки углубляются в землю, извлекая из нее картофель, который потом собирают вручную.

Для чего оно нужно

Если сравнить использование копалки с полностью ручным сбором, то устройство в несколько раз ускоряет и упрощает процесс. Оборудование позволяет обработать сравнительно большой участок земли за короткое время.

Какие существую картофелекопалки для мотоблоков

В зависимости от конструкции копалки подразделяют на такие виды:

• конвейерная;
• грохотная;
• вибрационная;
• барабанная;
• веерная;
• транспортерная.

Вибрационные картофелекопалки

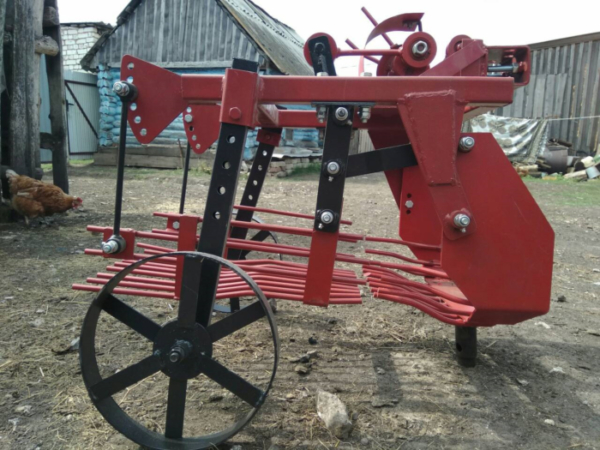

Веерную назвали так из-за того, что у нее прутья расположены в виде веера. Основная часть механизма похожа на плуг, от которого отходят эти прутья. Принцип работы веерной копалки прост: плуг входит в землю, во время движения мотоблока картофель поднимается по прутьям из почвы. Основными преимуществами такой конструкции считаются небольшая стоимость и простота в изготовлении. Среди недостатков выделяют невозможность использования на твердых почвах.

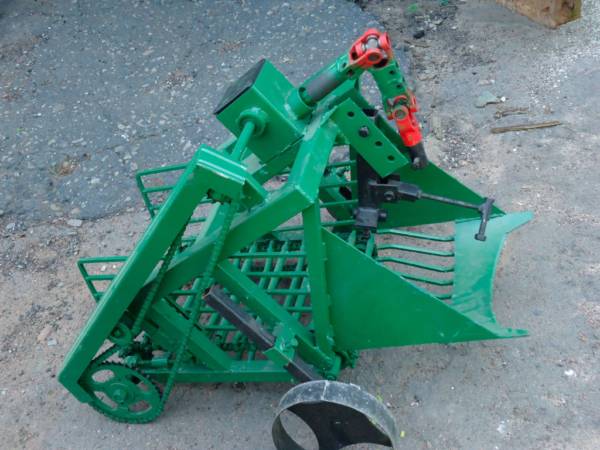

У грохотной картофелекопалки более сложная конструкция. Она имеет дополнительные колеса и точки опоры. Также в ней есть решетка, находящаяся под углом к поверхности земли. Решетка предназначена для удаления лишней земли. Главный недостаток – относительно небольшая продуктивность.

Барабанная картофелекопалка – сравнительно сложный механизм, который значительно ускоряет и упрощает процесс сбора клубней. Плуг углубляют в почву, картофель попадает на решетку, после чего отправляется во вращающийся барабан. Там клубни проходят дополнительную очистку от земли, а затем попадают в ящик.

Основная особенность транспортерной картофелекопалки – наличие 2 главных узлов. Она состоит из транспортера, который перемещает картофель, и лемеха, поднимающего пласт грунта.

Конвейерная копалка состоит из ковша, в центре которого находится конвейерная лента. Ковш поднимает картофель вместе с землей, после чего он попадает на ленту. Там клубни очищаются от остатков почвы и укладываются на поверхность земли. Основное достоинство устройства конвейерного типа – возможность обработки нескольких рядов одновременно.

Какие бывают типы транспортерных копалок

Оборудование для мотоблока отличается по конструкции, размерам, ширине рабочей полосы и другим критериям. Но зачастую картофелекопалки подразделяют, исходя из их принципа работы.

Копалки бывают:

• пассивные;
• активные.

Транспортерные картофелекопалки для мотоблоков бывают только активными, так как в них есть движущиеся части. Устройства подключают с помощью вала, редуктора или ремня.

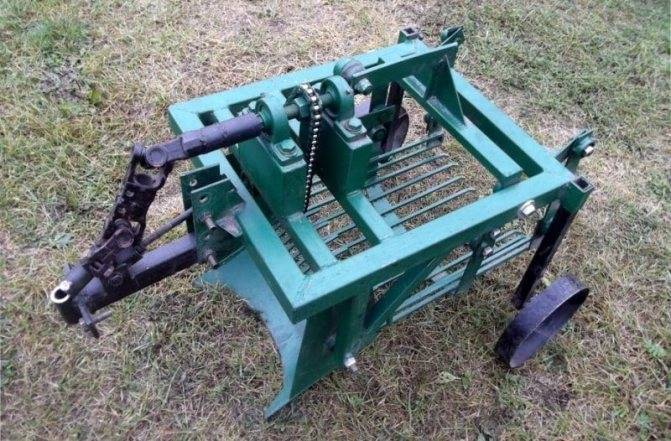

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

• болгарка;
• дрель;
• сварочный аппарат;
• уровень,
• рулетка.

Используемые материалы и элементы:

• металлический профиль;
• листовой металл;
• металлические уголки;
• металлические прутья;
• тяги;
• рулевые наконечники;
• стойки стабилизатора;
• шкивы картофелекопалки и мотоблока разного размера;
• приводной ремень;
• болты;
• колеса;
• валы;
• материалы для шарниров.

Чертеж копалки

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

1. Делают сварную раму: профильную трубу 40*40 мм или 50*50 мм, а возможно любую, которая есть, но не тонкую, нарезают в нужный размер: две короткие, две длинные. Соединяют элементы сваркой, создавая прямоугольную раму. Края шлифуются;
2. К задней части рамы приваривают направляющие для стоек с колесами, которые буду держать конструкцию сзади. В держателе просверливают отверстие для крепления стоек колес с помощью болтов. Изготавливают стойки, к ним крепятся опорные колеса, просверливают отверстия для регулировки под нужную глубину выкапывания. Колеса могут быть металлические, резиновые или грунтозацепные, которые будут лучше идти по типу почвы на участке;
3. Для передней части сооружают сцепное устройство, соединяющее копалку для картофеля с мотоблоком, его можно сделать с регулировкой сцепки, по образцу для требуемой модели или купить готовое;
4. Внутрь рамы приваривают держатели для шарниров, в форме треугольника на которых будет подвешен грохот;
5. К раме приваривают кронштейн, для установки редуктора и механизма для создания в устройстве вибрации;
6. Из металлического листа изготавливают лемех-нож, надрезаются углы и загибаются. На лемех дается высокая нагрузка, поэтому изготовлять его рекомендуется из прочных материалов, для жесткости сгибы провариваются изнутри, поверху накладывается дополнительная пластина. Основная функция лемеха – разрезать землю, поэтому та его часть, которая будет направлена в почву, затачивается. Лемех крепится к передней части устройства на резинометаллических шарнирах;
7. К лемеху картофельной копалки, к противоположной части от той, которая будет погружаться в землю, привариваются пруты из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию грохота или просеивателя;
8. Соединяют движущие части: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редукционный блок крепится на подшипниках. Крутящий момент с вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию лемеха-грохота;
9. Для уменьшения вибрации устанавливают пару эксцентриков, в этом случае копалка работает более плавно и мягко. К тому же дополнительный эксцентрик, снимая вибрацию с мотоблока, дает более комфортное управление;
10. Агрегат красят краской для защиты металла.

Корпус мотоблока

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

Основные модели

Здесь рассмотрены основные модели на мотоблок Нева.

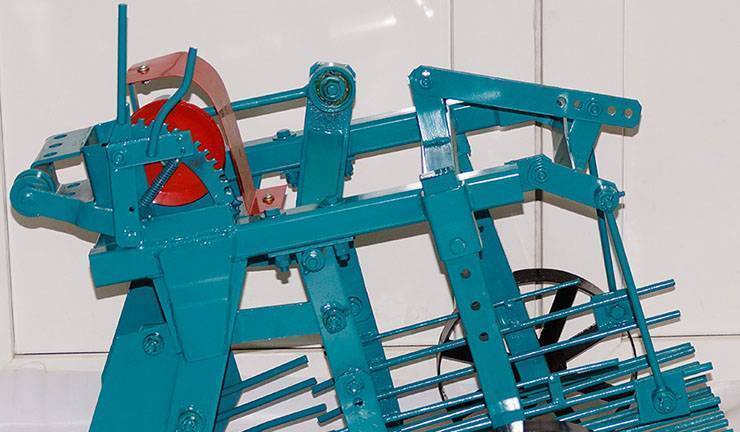

Модель картофелекопатель вибрационный

Технические характеристики:

• вес – 36 кг;
• габариты – 710×680×730 мм;
• скорость – 2 км/ч;
• производительность – 0,15-2 га/час;
• глубина копки – 20 см;
• ширина площади захвата – n/a.

Главное достоинство — выкапывает каждую картофелину, при этом скорость остаётся максимально высокой.

Модель КВМ-3

Эта модель является вибрационной модульной машиной грохотного типа. Крепится к шкиву и с левой, и с правой стороны.

Отличительная деталь — статический нож. Он закрепляется на основной раме. Соединение происходит через переходник, который создаёт вибрацию. За счёт мощной вибрации механизм глубже врезается в землю, лучше стряхивает комки земли с клубней.

Технические характеристики:

• габариты – 900×670×560 мм;
• вес – 34 кг;
• производительность – 5-20 соток в час;
• глубина копки – 20 см;
• ширина площади обхвата – 39 см.

Достоинство модели — возможность проведения работ на очень тяжёлом, сложном грунте. Это возможно благодаря ножу.

Модель Полтавчанка

Полтавчанка — это вибрационная грохотная модель. Она универсальна и подходит для работы со всеми типами мотоблоков. В комплекте к насадке предусмотрен ремень и штиф. Крепить можно слева, справа и на заднюю сторону.

Картофелекопалка предназначена для работы с грунтом среднего типа тяжести и влажностью не больше 30%.

Технические характеристики:

• габариты – 950×790×800 мм;
• вес – 34 кг;
• производительность – 25 га/час;
• скорость – 2 км/ч;
• глубина копки – 25 см;
• ширина площади захвата – 40 см.

Достоинствами механизма являются: лёгкий вес и компактные размеры, что позволяет переносить картофелекопалку на руках.

Разновидности моделей: плюсы и минусы, фото

Рассмотрим некоторые модели картофелекопалок. На фото можно увидеть, как выглядят данные разновидности.

КТ-7

Подходит для любых машин, запускается при помощи ремня.

Страна-производитель — Беларусь.

Однорядный агрегат, имеет 1 ряд подкапывания. Производительность 0.3 га/час.

Габариты — 900х700х620 мм с массой в 80 кг.

ПЛЮСЫ	МИНУСЫ
низкая цена	невысокая скорость
улучшенная очистка	большая масса
работает с мотоблоками и мини-тракторами	быстрый износ деталей
эффективна при выкапывании маленьких клубней

ККМ-4

В модуль входит лемех и просевная решетка.

Габариты — 800х900х720 мм с массой в 47 кг. Производительность 0.05-0.2 га/час.

ПЛЮСЫ	МИНУСЫ
эффективность	высокая цена
быстрота
легкость в использовании

ККМ-1

Весит 47кг, что тем самым увеличивает маневренность.Ее производительность равняется 0.05-0.2 га/час.

Качество техники у производителя и фирм, что распространяют сельскохозяйственное оборудование, одинаково.

ПЛЮСЫ	МИНУСЫ
глубокий окоп	травмирование картофеля на больших оборотах
высокая скорость	сложная настройка совместимости с современными машинами
умеренная цена	плохое просеивание влажной почвы

КВМ-3

Работает с мотоблоками любых моделей, любых производителей. В работе на сухой и твердой земельной поверхности для большей эффективности к основной раме подключается специальный нож.

Весит 39 кг и имеет производительность в 0.1-0.2 га/час.

ПЛЮСЫ	МИНУСЫ
работает на тяжелых грунтах	быстрый износ
доступная цена
не травмирует клубни
легка в использовании

КТ-51

Имеет большие габариты, но легкие материалы, использующиеся в конструкции, уменьшают ее вес до 36 кг.

ПЛЮСЫ	МИНУСЫ
настройка скорости	высокая цена
маленький вес	работает только с тяжеловесными машинами
увеличенная ширина захвата (53см)

КВМ-02 (Целина)

Имеет клиновидную форму ножа, что значительно увеличивает продуктивность. К лемеху добавлена особая деталь «косынка», делающая деталь более жесткой и устойчивой.

Этот агрегат отечественного производителя весит 50 кг и позволяет копать 0.2 га/час.

ПЛЮСЫ	МИНУСЫ
умеренная цена	возможны проблемы с подшипниками
тихо работает	большой вес
легкая установка и простота конструкции	проблемы с работой при повышенной влажности почвы

Гримме

Благодаря хорошо зарекомендовавшей себя на мировом рынке фирме, данная двухрядная картофелекопалка имеет большой спрос.

Производитель — Германия.

Элеватор устроен таким образом, что даже малейшие клубни практически не повреждаются. Машина отличается бережной уборкой и быстротой. Вместо навороченных электронных пультов управления отдается предпочтение простому ручному управлению, что является работой на результат.

ПЛЮСЫ	МИНУСЫ
стабильность в работе	высокая цена
функция выравнивания наклона	проблематика поиска деталей в случае поломки
высокие масштабы уборки
эффективность
качество от фирмы

Японские

Недаром вся лучшая техника производится именно в Японии. Особенность островного государства ничуть не уменьшает его работоспособность и приспособление к мировым тенденциям, и не влияет на качество продукции. В нашей подборке мы не выделили отдельных моделей, что производит страна Восходящего солнца, по причине их общих высоких характеристик.

ПЛЮСЫ	МИНУСЫ
хорошо копает даже в сырой земле	высокая цена
фирменное качество
не травмирует корнеплоды	плохое просеивание земли

Картофелекопалки с грохотом

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

Веерная картофелекопалка

Это насадка пассивного типа. Она универсальна и проста в применении. Не оснащена вращающимися деталями, что гарантирует её надёжность — механизм не придёт в непригодность из-за больших нагрузок.

Выглядит как обычная лопата. Имеет заострённый нижний край. Зубья располагаются по верхнему краю. Работает так: острая часть входит в почву. Зубья достают корнеплод вместе с землёй. Картофелина падает на зубья, комки земли попадают на них и рассыпаются, плод выпадает на грунт с другой стороны.

Достоинства:

• работа выполняется качественно, даже на очень высоких скоростях;
• может функционировать при малой мощности;
• легко насаживается на мотоблок.

У данного вида имеются свои плюсы и минусы

Недостаток — часть урожая может остаться под землёй из-за малой глубины копки (15 см).

Эта насадка отлично подходит для работы с неплотной, рассыпчатой почвой, а также для сбора урожая на маленьких площадях, где не требуются высокие мощности.

Картофелекопалка ККМ-1

Эта модель относится к вибрационному типу. Картофельная копалка ККМ-1 разработана для мотоблока Нева усовершенствованного вида.

Составные части конструкции:

• лемех;
• сито-решётка.

Решётка помещается на опорных колёсах.

Данное устройство состоит из нескольких элементов

Лемех срезает слой грунта. Пласт оказывается на решётке. Вибрация обеспечивает тщательное просеивание комочков земли сквозь прутья решётки-сита. Картофелины вместе с ботвой выбрасываются на грунт вслед за ходом агрегата.

Модели картофелекопалки ККМ применяются для работы на участках, где расстояние между рядами не меньше 60 см. Это довольно тяжёлый агрегат.

Технические характеристики:

• масса – 40 кг;
• габариты – 700×700×600 мм;
• скорость движения во время работы – 1,1-2,1 км/ч;
• глубина копания – 20 см;
• ширина площади захвата – 39 см;
• радиус поворота – 3 м;
• продуктивность – 0,2-0,5 га/час.

Достоинства:

• эффективна на тяжёлой грунтовой поверхности с твёрдой почвой (20 кг/см);
• на засорённой камнями земле (8-9 т/га);
• не требует излишней траты топлива;
• высокая продуктивность.

Недостатки:

• высокая стоимость;
• воздействие вибраций на тягу — самое незначительное.

Толщина металла, используемого для сборки картофелекопалки

Оптимальная толщина металла, которая должна быть использована для данного вида самодельной техники, – 5-7 мм. Именно такой размер гарантирует довольно высокую прочность и не чрезмерный вес.

Если работу по уборке картофеля придется выполнять на земле, которая имеет избыточную влажность, то чем легче аппарат, тем лучше. В таком случае можно применить материал и меньшей толщины.

Если же почва тверда и камениста, то чем вес картофелекопалки больше, тем лучше. Она своим весом будет создавать усилие, необходимое для работы.

Лемеху будет проще врезаться в землю и выворачивать пласты земли наружу вместе с клубнями картофеля.
