Испытание сажалки на огороде
После изготовления картофелесажалку необходимо попробовать и настроить для нормальной посадки. Агрегат должен соответствовать следующим параметрам:
- глубина залегания клубня 12—15 см. Это регулируют высотой плужка-бороздодела;
- расстояние между картофелинами в ряду 30—40 см. Это зависит от диаметра грунтозацепов и количества ячеек транспортёра. Такой расчёт производят ещё на этапе изготовления агрегата;
- расстояние между картофельными рядами 60—70 см.
Это оптимальные условия для хороших всходов и, следовательно, большого урожая.

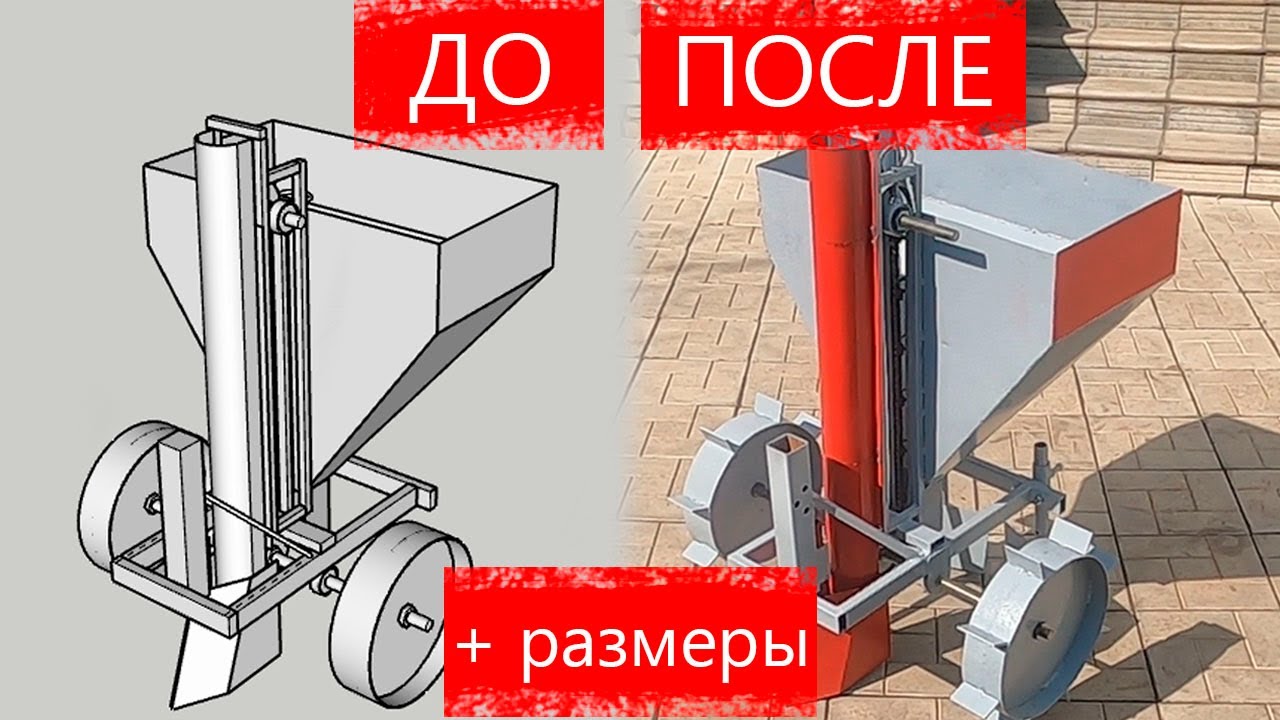

Устройство и изготовление картофелесажалки
Самодельная картофелесажалка в принципе представляет собой тележку на колесах, присоединенную к мотоблоку. Это только поначалу конструкция приспособления для посадки картофеля выглядит простой, но в ней имеются некоторые нюансы. Мотоблочная картофелесажалка устанавливается на шасси из швеллера с двумя продольно расположенными лонжеронами соединенными тремя поперечинами. В передней части рамы находится вилка и арка. По бокам шасси установлены стойки заделывающих дисков и опоры механизма подачи посадочного материала.
Колесная база состоит и из двух колес с грунтозацепами. Между колес находится диск из дерева толщиной 60 мм с четырьмя равномерно расположенными полукруглыми пазами, размеры которых должны позволять захватывать даже большие картофелины. Также вместо колеса с пазами для посадки картофеля может использоваться система из шестеренок, цепи и расположенных на ней лотков для клубней.
Как показывает чертеж, имеется еще один важный элемент устройства – это бункер, который располагается над колесами. Для изготовления емкости для картофеля понадобится 3 мм лист металла. Узкую горловину и дно бункера, во избежание повреждения корнеплодов, следует застелить резиной.
Колесо с пазами должно быть прикрыто специальным щитком, который предотвратит самопроизвольное выпадение картофеля до момента его попадания в землю.
Раму самодельной картофелесажалки следует укрепить стальными полосками, которые необходимо разместить от средней поперечины до арки. Также нужно приварить дополнительные уголки и накладки из стали толщиной порядка 4 мм.
В интернете можно найти много чертежей и видеоматериала с самыми различными конструкциями картофелесажалок.
https://youtube.com/watch?v=696bnd1x9Is
Сиденье оператора и ось
К лонжеронам необходимо прикрепить опору и подножку из 5 мм стали. Подножку по высоте необходимо делать с учетом роста оператора и таким образом чтобы пользование картофелесажалкой не вызывало затруднений.
Сиденье изготавливают из металлического уголка 45х45х4 мм. На каркас крепятся доски, которые выстилаются поролоном и обтягиваются кожзаменителем или крепкой плотной тканью. Можно сделать самое простое, как показано на фото, но в принципе для большего удобства можно использовать старое автомобильное кресло, купленное на авторазборке. Однако в большинстве случаев картофелесажалки делаются без сиденья.
Под рамой закреплена колесная ось и кронштейн для крепления рыхлителей. Для оси используется металлическая толстостенная труба, по обоим краям, которой находятся шипы, вытачиваемые на токарном станке и фиксируемые стальными штифтами.
Колеса
Специальные колеса для картофелесажалки
Колеса для самодельной картофелесажалки должны иметь специальные грунтозацепы. Желательно взять любые, подходящие по размеру, колеса от сельскохозяйственной техники.
Ступицы, которые удерживают колеса, должны иметь по два подшипника, и защищены от грязи прокладками из войлока. Крепление оси к раме осуществляется посредством двух металлических пластин и четырех болтов или уголков и сварки, как показано на фото.
Рыхлители
Для держателя рыхлителей применяется металлическая штанга, по краям которой установлены обоймы держащие стойки лап. Штанга изготавливается из металлического уголка 50х50х5 мм, но лучше всего для прочности использовать квадратную трубу. Обоймы делают из металлических 5 мм пластин.
Высеватель
Для изготовления высевателя картофеля необходимы минимальные затраты. Для этого необходимо взять 100 мм трубу с толщиной стенок не менее 3 мм, в нижней части которой крепится бороздорез.
Диски для закапывания картофеля можно взять от сеялки и устанавливают по два подшипника вместо одного. Подшипники необходимо установить таким образом, чтобы исключить попадание грязи в узел.
На видео показано, как в реальности происходит посадка картофеля мотоблочной картофелесажалкой собранной своими руками.
Испытание сажалки на огороде
После изготовления картофелесажалку необходимо попробовать и настроить для нормальной посадки. Агрегат должен соответствовать следующим параметрам:
- глубина залегания клубня 12—15 см. Это регулируют высотой плужка-бороздодела;
- расстояние между картофелинами в ряду 30—40 см. Это зависит от диаметра грунтозацепов и количества ячеек транспортёра. Такой расчёт производят ещё на этапе изготовления агрегата;
- расстояние между картофельными рядами 60—70 см.
Кроме этого, необходимо тщательно отбирать посевной материал. Клубни должны быть одинакового размера, свободно помещаться в ячейку сажалки и не иметь длинных отростков.
Это оптимальные условия для хороших всходов и, следовательно, большого урожая.

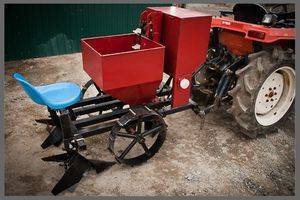

Картофелесажалка для минитракторов 2MBS-1
Производитель этой картофелесажалки Xingtai. Максимальная мощность этой техники 4,8 км/час. Она однорядная и глубина посадки клубней такой техникой ровна 80-120 мм. Имеет две емкости, одну для семенной картошки, вторую для удобрений. Удобрения вносятся в почву одновременно с посадкой. Ящик для картофеля равен 40 кг, для удобрений 25 кг. Шаг посадки между клубнями будет равен 250-270 мм. Эффективность производительности труда равна 0,1-0,3 га в час. Минитрактор для такой сажалки нужен мощностью 12-18 л.с. Эта картофелесажалка имеет вес равный 105 кг.
Цена на такую технику ровна от 17000- 19000, по России. Если покупать прямо у производителя, то и цена будет меньше. Фирмы, которые занимаются специализированной техникой, делают свою накрутку, которая включает в себя дополнительные расходы на доставку и другие расходы.
Специфичные моменты при использовании сажалки
При работе с картофелесажалками необходимо соблюдать ряд правил
Это в большей степени важно для тех, кто не имеет опыта в данном виде работ. У новичков часто получаются кривые ряды и при закапывании борозд клубни выворачивает на поверхность грунта
Это происходит по причине неумелого использования навесного оборудования для мотоблока. Преодолеть трудности помогут советы опытных огородников:
Между клубнями важно выдерживать одинаковое расстояние: посаженный на глубину картофель будет долго всходить.
Диски рыхлителей должны быть заглублены в грунт не более чем на 15 см.
Для бесперебойной подачи картофелин в борозду необходимо выдерживать расстояние между стенкой бункера и торцом ложечки. Ширина этого зазора зависит от размера клубня
Для небольших картофелин весом 30-50 г достаточно расстояния в 3-5 мм, для более крупных (весом 50-80 г) — 10-12 мм.
Глубину посадки устанавливают посредством регулирования высоты рыхлителей относительно оси колес.
Густота посадки при синхронизированном приводе зависит от частоты вращения дисков с установленной на них цепью с ложечками. Регулирование осуществляют изменением местоположения ложечек или наращиванием цепи.
Как сделать картофелесажалку?
Рассматривая вариант изготовления такого устройства самостоятельно нужно вначале продумать все узлы, входящие в ее конструкцию, для этого необходимо выполнить чертеж, указав на нем все основные и вспомогательные размеры.

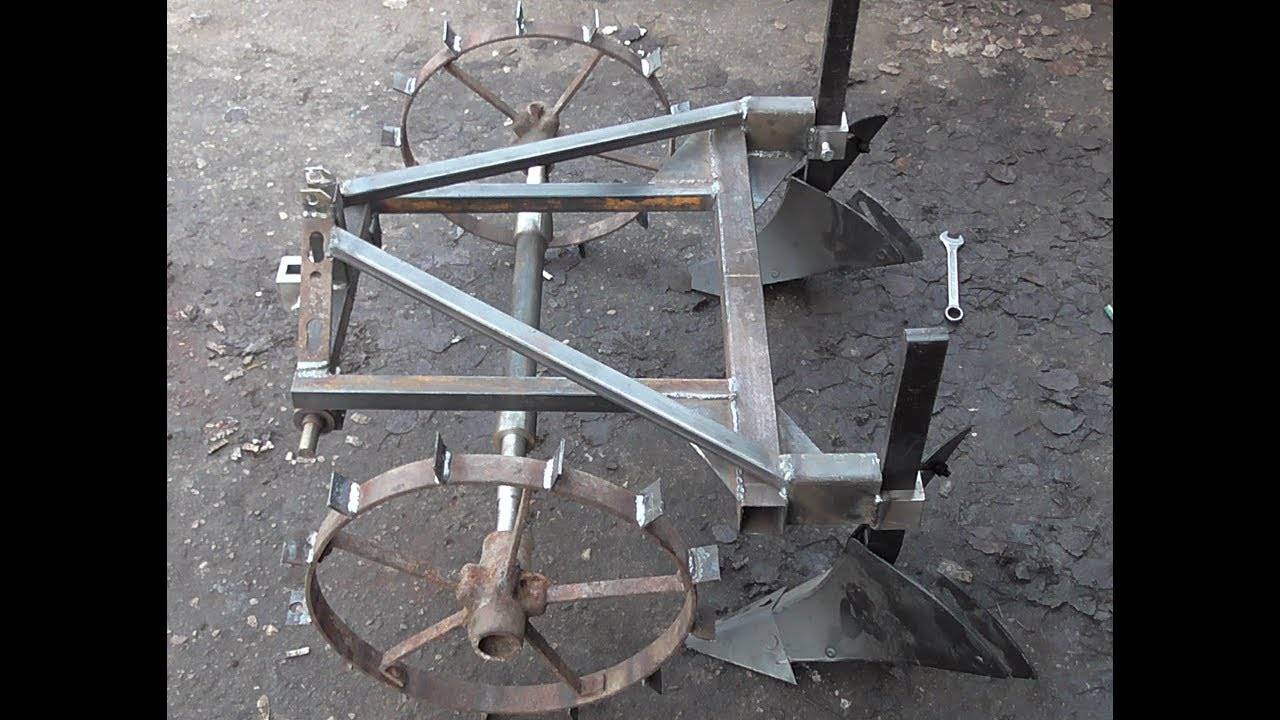

Рама
Она представляет собой сварную конструкцию, выполненную из двух длинных лонжеронов, для которых могут использоваться несколько кусков швеллера. Между ними привариваются три стальные перемычки. На одном конце лонжеронов приваривается арка – будет передняя часть приспособления. На арке располагается вилка с центральной тягой. К раме приваривается два крепежных пальца, они необходимы для нижней тяги.
Рама самодельной картофелесажалки для мотоблока
С двух внешних сторон рамы приварены стойки для устройства подачи посевного материала, они выполнены из пластин. Рядом с ними имеются опоры для заделывающих дисков. Для усиления рамы, и придания ей жесткости к ней привариваются накрест две планки, они располагаются ближе к арке, которая также усиливается накладками, выполненными из стали толщиной 4 мм. Из листа, указанной толщины вырезаются прямоугольные треугольники.
Возможно вам также будет интересно узнать о том, можно ли сажать помидоры после картофеля.
Бункер
На расположенных «внахлест» пластинах, укрепляющих раму, установлен бункер, он крепиться к ним болтами.
Бункер можно выполнить из листа фанеры, только он должен быть в толщину не менее 1,2 см. На листе следует разметить отдельные детали, вырезать их ножовкой или электролобзиком, а затем закрепить между собой прибегнув к стальным уголкам.
Бункер
Детали бункера вначале смазывают олифой, а на готовую емкость для картошки наносится водостойкая краска, после ее высыхания внутрь бункера укладывают резиновую прокладку, которая убережет посадочный материал от повреждений.
Рыхлитель и колеса и их ось
На раму при помощи болтов устанавливаются держатели для рыхлителей. Они выполнены сварными в виде штанги, имеющей квадратную форму. Для их изготовления применяются уголки с размерами 500×500×50 мм. Если сэкономить и для этих целей использовать квадрат, то в процессе работы есть вероятность деформировать его.
К полученной из уголков штанге крепятся обоймы, в которые затем монтируются стойки посадочного устройства. Соединения этих деталей должно происходить с соблюдением высокой точности, допустимый зазор между ними не может быть больше 1 мм.
Рыхлитель самодельный
Колеса картофелесажалки крепятся на ось, для нее выбирается чугунная или стальная труба, с толстыми стенками. В два конца труб вставляются цапфы, их нельзя выточить вручную, обязательно потребуется токарный станок. В выбранной для оси трубе просверливаются отверстия, в которые вставляются штифты для удержания шипов. После выполнения полной сборки они завариваются. Ось крепится к раме болтами и двумя стальными прижимами. Также будет интересно узнать о том, какие овощи можно сажать после картофеля.
Ступицы от колес имеют два шарикоподшипника, которые надеты на шипы осей, такое положение убережет их внутренности от грязи и пыли, чтобы предотвратить попадание в них корней и листвы растений целесообразно изготовить для них манжеты или сальники.
Сеялки
Для их изготовления понадобиться чугунная или стальная труба с толщиной стенки не менее 0,3 см, а в диаметре 10 см. От толщины ее стенки будет зависеть надежность работы картофелесажалки, ведь если взять ее меньшей толщины и большего диаметра, то она под напором земли может прогнуться.
Сеялка
В нижней части трубы приваривается бороздорез. Он изготавливается из стального листа толщиной не менее 0,6 см. Для регулировки заглубления сошника, проделывающего борозды необходимо ослабить стремянки и регулируя их вертикальное перемещение вдоль опор рамы, выставить его на нужную глубину.
Если в хозяйстве раньше применялась сеялка СО-4,2, то от нее можно взять диски для выполнения борозд, только их требуется слегка изменить. В стандартной комплектации таких дисков предусмотрен один подшипник, чтобы установить на его место два аналога требуется расточить ступицу до нужных размеров. У подшипников, предназначенных для картофелесажалки, одна сторона закрыта, а вторая имеет диаметр равный ранее встроенному. При таком соединении внутренняя часть подшипников защищена от мусора и пыли.
А вот как применяется зола как удобрение для картофеля, и как осуществляется процедура, указано здесь.
На видео – самодельная картофелесажалка для мотоблока своими руками:
Инструментарий и материалы
Чтобы сделать сажалку картофеля своими руками, понадобится немалый комплект инструментов и деталей. Рассмотрим эту комплектность.
Оси, цепь от велосипеда (либо цепь от мотора автомашины), подшипники для колес и создания цепного подъемника.
- Железный лист для сооружения загрузочной емкости.
- Железный профиль с круглым либо квадратным сечением – для монтирования рамы-держателя и иных целей.
- Сварочное оборудование для надежного соединения компонентов сажалки картофеля промеж собой.
- Электроды различной мощности для выполнения сварочных работ.
- Углошлифовальная машина и круги для разрезания железного листа на подходящие детали.
- Электрическая дрель и сверла к ней для осуществления сверловочных работ.
- Детали крепления для надежности устройства.
- Гайки и болты для монтирования конструкции.
- Несколько метров проволоки для фиксирования отдельных частей приспособления.
- Наждачка либо напильник для шлифования и чистки элементов.
Предварительно необходимо сделать все чертежи (можно найти в специальной литературе или интернете), тщательно изучить их, продумать габариты будущего приспособления и его наружный облик, метод фиксации к мототехнике. Габариты картофелесажалки не должны быть сильно крупными, чтобы устройство получилось в соответствии с имеющейся в наличии мототехникой.
Ручные устройства
Для начала рассмотрим несколько вариантов конструкций, которые позволяют облегчить посадку картофеля, но при этом требуют физических усилий. Они не соединяются с техникой, а позволяют выполнить работу вручную. Приспособления для посадки картофеля подобным образом отличаются простотой исполнения. Но и они могут изготавливаться в различных вариациях.
Наиболее простой вариант – пробойник в виде конуса. Он загоняется в почву на нужную глубину. Правда, для этого необходимо приложить определенные физические усилия. При этом образуется отверстие в почве, куда и опускается картофель. После извлечения пробойника ямка засыпается.
Второй вариант представляет собой немного усовершенствованный пробой. Он изготавливается из металлической трубы, один край которой срезается под углом. Сверху крепится емкость для картофеля. На трубе делается клапан. Труба загоняется в землю и наклоняется таким образом, чтобы открылся клапан. Через имеющееся отверстие выпадает клубень картофеля, поступающий сверху. Картофель остается в земле и после извлечения трубы засыпается.
Еще один вариант самодельной картофелесажалки получил в народе название «вороний клюв» из-за внешнего сходства. «Клюв» загоняется в землю в сомкнутом виде. После открывания «клюва» туда бросается клубень, который и остается в земле.
Как сделать картофелесажалку для мотоблока своими руками: технология изготовления
Если не получается купить картофелесажалку для мотоблока, ее можно сделать своими руками. Предлагаем разобраться в тонкостях технологического процесса, чтобы вы могли взяться за сборку столь полезного приспособления.
Изготовленное своими руками приспособление может быть весьма функциональным
Как подготовить своими руками чертёж приспособления для посадки картофеля: полезные советы
Чтобы изготовить столь полезное приспособление для посадки картофеля своими руками, надо сначала разработать чертёж. При его разработке следует определиться с принципом работы устройства, габаритными размерами, способом крепления к агрегату. Если ранее не приходилось собирать подобные конструкции, можно воспользоваться уже готовой документацией.
При разработке чертежа выбирается принцип работы устройства
Изготовление рамы и бункера самодельной картофелесажалки для мотоблока
Итак, приступим. Процесс работ будет показан в фото-инструкции.
| Иллюстрация | Описание действия |
| Раму для самодельной картофелесажалки для мотоблока свариваем из профильной квадратной трубы 40 на 40 мм. К раме дополнительно привариваем посадочные места под подшипники, в которых будет вращаться нижняя ось с насаженной на нее ведущей звездочкой цепной передачи, и вертикальные стойки, предназначенные для установки верхней оси с ведомой звездочкой. Стойки изготавливаем из трубы 20 на 40 мм. |
| Бункер под картошку можно сварить из металлических листов либо изготовить из подручных материалов. Многие используют баки от старых стиральных машинок и другие подобные емкости. |
Изготовление своими руками рыхлителей и держателей для сажалки картофеля
Для изготовления держателя рыхлителей используется металлическая штанга. К ней крепятся обоймы, держащие стойки лап. Для изготовления штанги используется уголок либо квадратная труба 50 на 50 мм. Держатель к раме крепится при помощи болтов.
Рыхлители для сажалки для картофеля можно изготовить своими руками из арматуры
Сиденья и колеса самодельной картофелесажалки для мотоблока
Чтобы сажать картошку было удобно, стоит позаботиться о сиденье и подходящих колёсах. Последние вместе с шарикоподшипниками насаживаются на ось и устанавливаются на раму. Для защиты можно предусмотреть широкие контргайки либо манжеты.
Колеса должны иметь подходящий диаметр
Сиденье можно изготовить из досок, а затем обтянуть поролоном и любым материалом, удобным для сидения.
Читать также: Какие должны быть счетчики электроэнергии
Предлагаем также посмотреть видео, в которых подробно описывается процесс сборки самодельной картофелесажалки своими руками:
Посадка картофеля
Таким образом, тяжёлый ручной труд исключён при использовании механизированных приспособлений. В этом случае посадка картошки происходит в несколько раз быстрее. Мотоблок с прицепной сажалкой делает борозду, в неё автоматически попадает картофель, а следом окучник засыпает лунки. Получается, что за один проход высаживают семена и утрамбовывают землю. Время тратится лишь на разворот агрегата в обратную сторону. Поэтому, если есть большой земельный участок, — это незаменимый помощник. Необходимо только следить за ним и своевременно проводить техническое обслуживание.
Кроме прицепных автоматических картофелесажалок также широко используют и ручные приспособления для посадки. Это наиболее популярный «вороний клюв». При посадке острие вонзают в почву, затем в полость «клюва» бросают картошку. Далее, черенки смыкают, «клюв» открывается, а картофелина остаётся в земле.
В начале сентября собирают урожай картофеля. А пока он созревал, народные умельцы всё лето могут трудиться над изготовлением картофелекопалки и других полезных устройств. Например, картофелечистка, своими руками созданная, будет прекрасным помощникам на кухне.
Originally posted 2018-03-28 15:01:11.
Посадка картошки самодельной картофелесажалкой
Сначала почву нужно вспахать и проборонить, при возможности увлажнить. После формируются гребни. Навес состоит из бороздела для поступления картофеля в грунт и дискового окучника для засыпки лунок. Мотоблок комплектуется грунтозацепными колёсами и картофелесажалкой.
Перед тем, как сажать картошку мотоблоком, нужно настроить соответствующие параметры:
- глубину борозды, которая формируется;
- ширину между картофельными рядами;
- задаются настройки механизма укладки посадочного материала.
С помощью данного приспособления можно выполнить посадку картофеля всего за один подход.
Сажаем картошку мотоблоком:
- нарезать ровные посадочные борозды. Это дополнительное разрыхления грунта;
- пророщенные клубни картошки поместить ростками вверх на дистанции 30-45 сантиметров. Чем меньше посадочный материал, тем короче расстояние;
- борозды закрыть вручную граблями или с помощью мотокультиватора.
Формируя борозды, нужно оставлять расстояние в пределах 55 см. Этого будет достаточно для последующей обработки овоща (прополки, рыхления, окучивания, уборки), колеса смогут беспрепятственно проезжать, не причиняя вреда уже закопанной картошке.
Картофелесажалку можно сделать самостоятельно по готовым размерам, картинкам и чертежам. Данное устройство состоит из следующих элементов:
- Рамы, к которой крепятся основные детали агрегата.
- Контейнера под посадочный материал.
- Механизма, который отвечает за перемещение клубней в лунки.
- Рыхлителей для выкапывания лунок.
- Колёсной базы.
- Деталей, закапывающих лунки, после высадки в них картофеля.
Самодельная картофелесажалка может быть изготовлена из подручных материалов, которые легко раздобыть. Нужно заранее приготовить листы металла различного размера, болты и гайки, болгарку и сварку, колеса, швеллеры.
Сажаю по вспаханному полю при помощи трактора. Плуг имеет предплужник, поэтому все сидераты запахиваются на самую глубину борозд. Далее определяем место на вспаханной почве, где мы будем сажать картошку (рис. 2). Теперь берем картофелесажалку, идем на край вспаханного поля и с ее помощью определяем, сколько получится рядов для посадки картошки на грядке шириной «А».
Это делается следующим образом. От левого или правого края отступаем на расстояние «д» и ставим картофелесажалку с таким расчетом, чтобы клык пирамиды 1 находился на расстоянии «д». После чего наступаем ногой на перекладину 2 (рис. 1) и вдавливаем в землю все три клыка на полную глубину. В итоге получаем сразу три углубления, после чего приподнимаем картофелесажалку, т.е. вынимаем ее из трех пирамидальных отверстий, проделанных в земле. В эти отверстия впоследствии мы и поместим заготовленный посадочный материал.
Очень важно то, чтобы все три пирамидальные четырехугольные пирамиды-клыки 1 крепились к перекладине 2, как показано на рис. 3: одна из диагоналей пластины клыка 1 должна быть направлена перпендикулярно пластине 2. Это очень важно, ведь мы делаем три лунки одновременно, и чтобы при извлечении клыков земля не осыпалась в проделанные лунки, выполняем следующие движения
Это очень важно, ведь мы делаем три лунки одновременно, и чтобы при извлечении клыков земля не осыпалась в проделанные лунки, выполняем следующие движения
- Быстрота и удобство.
- Нет надобности копать лопатой лунки, каждый раз при этом нагибаясь.
- Все работы выполняются в положении стоя.
- Пророщенную картошку с длинными глазками можно легко опустить в лунки, не обломав при этом ростки.
Дополнительные советы и предупреждения
Вообще, процесс посадки картофеля при помощи самодельной картофелесажалки выглядит следующим образом:
- В резервуар для клубней засыпается картофель. Сверху нужно положить пару мешков с картошкой, чтобы не терять времени, когда клубни в бункере закончатся.
- Один человек садится на сиденье, расположенное на картофелесажалке, а второй – либо на минитрактор, либо на мотоблок (см. тут).
- Движение должно осуществляться со скоростью не более 1 км/ч.
- Человек, сидящий на картофелесажалке, попеременно кидает клубни в клубнепроводы, расположенные по обеим сторонам.
- После попадания клубней в лунки, их нужно засыпать землей. Именно для этого и конструировались диски, которые заделывают лунки землей, совершая вращение.
Можно менять глубину снятия верхнего слоя почвы, которое производят данные диски. Для этого нужно:
- Отрегулировать стремянки, осуществляющие прижатие опоры к стойкам, ослабив их.
- Можно немного изменить сам угол, под которым расположены данные диски. Для этого нужно немного повернуть их в нужную сторону.
После завершения процесса посадки, остается убрать те следы, которые оставили мотоблок и картофелесажалка. В этом случае, нам помогут разрыхлители, т.е. культиваторные лопасти, расположенные на стойках. Кстати, степень их погружения в землю также можно отрегулировать.
Самодельная картофелесажалка с подробными размерами может стать прекрасным способом сэкономить свою средства, которые неизбежно были бы, если приобреталась картофелесажалка в специализированном магазине.
Учитывая, что средняя стоимость данного агрегата составляет порядка 15 тысяч рублей, то эта экономия выглядит особенно оправданной. При этом, особых затрат на необходимые материалы при изготовлении нет, ведь комплектующие используются от старых, отслуживших свое агрегатов.
Как сделать картофелесажалку для мотоблока своими руками?
- сбор рамы. Это соединённые швеллеры, а также продольно расположенные лонжероны, закреплённые тремя поперечными элементами. Впереди устанавливаются арка и вилки, по бокам – стойки деталей, отвечающих за высадку и закапывание лунок. Рама сбоку закрепляется пластинчатыми опорами, служащими семявыводящим механизмом. Колеса оборудуются грунтозацепамы, между ними деревянный диск в шесть сантиметров для захватывания клубней картофеля и их перемещения в лунки;
- изготовление бункера. Он может быть фанерным, но металлическая конструкция намного прочнее и надёжнее. Отмеренные четыре стороны бункера вырезаются и соединяются сваркой. Дно застилается резиной для предотвращения повреждения клубней. Укрепляется рама стальными полосами, они соединяют среднюю поперечную часть с аркой. Далее привариваются накладки и уголки толщиной 4 миллиметра. К лонжеронам крепится опора и подножка, которая состоит из металлического листа толщиной 5 мм;
- монтирование бункера. Устанавливается вертикальный лифт с чашами диаметром около 8 сантиметров. Для работы механизма его присоединяют к колесу, где работает цепная передача. Труба для вывода продукта закрепляется под лифтом и прижимается загребающей деталью. Звёздочка диаметром восемь сантиметров связывается со звёздочкой мотоблока для сцепления. Цепь, которой будет осуществляться передача, можно снять с велосипеда. Таким образом возможно добиться расстояния между лунками в 35 сантиметров;
- изготовление сиденья. Понадобится металлический уголок. Опора соединяется с досками, обтянутыми поролоном для большего удобства. Стальная труба может быть использована в качестве колёсной оси, которая подходит по размеру к раме.
- бороздорез внизу конструкции. В роли закапывающих элементов могут выступать диски от сеялки с двумя подшипниками;
- можно использовать практически любые колёса со старой техники.
Готовые чертежи значительно упростят процесс сборки, при этом комплект для посадки картофеля может иметь самые различные габариты.
Процесс высаживания картофеля трудоёмкий, требующий много сил и свободного времени. Автоматизация сельхозтехники позволила значительно облегчить работу. При этом необязательно приобретать дорогостоящую картофелесажалку на мотоблоки МТЗ и Нева, можно изготовить её самостоятельно.
Изготовление сажалки своими руками
Создание агрегата начинается со сбора всех необходимых материалов, запчастей и инструментов. А также подготовки площадки, где будут проводить сварочные и другие работы.
Материалы и инструменты для изготовления
Сооружение картофелесажалки — дело непростое. Но домашним мастерам не составит труда сделать подобную технику. Для этого придётся собрать следующие детали:
- металлический уголок или профильная квадратная труба для рамы;
- ось с подшипниками для грунтозацепов;
- две шестерни и цепь для транспортёра;
- стальная проволока на 5—6 мм;
- любой конусный бункер или смастерить самому из жести;
- грунтозацепы (их делают из маленького газового баллона).
Кроме этого, должна быть обустроена площадка, где расположены тиски и сварочный стол для сборки и регулировки самоделки.
И также понадобятся инструменты:
- болгарка с набором отрезных дисков;
- сварочный аппарат постоянного тока с электродами;
- дрель, свёрла по металлу;
- прочий набор слесарного инструмента.
Теперь можно приступать к сборке, следуя инструкции и советам умелых мастеров.
Пошаговая инструкция по сборке
Чтобы сделать картофелесажалку своими руками, чертежи, необходимые схемы и подробные размеры должны быть заранее подготовлены
Важно знать порядок работ:
- Конструируют раму. Её сваривают габаритом 60 x 30 см из профильной трубы. Затем на неё монтируют ось со звёздочкой. Это будет основной привод сажалки.
- Изготавливают грунтозацепы. Их часто делают из газового баллона. Его разрезают по кругу и получают два кольца шириной по 8—10 см. Затем на них наваривают ступицы и крепят к оси посредством шпилек. Колёса должны быть съёмными.
- Мастерят бункер. Его изготавливают из листовой жести толщиной 1 мм или берут готовый от старой стиральной машины. Ёмкость должна вмещать примерно 30—40 кг картошки.
- Делают транспортёр. Он представляет собой цепь с наваренными ячейками диаметром 5—6 см.
Их делают из стальной проволоки и приваривают через каждые 8—9 звеньев, что позволяет укладывать клубни на расстоянии 30—40 см друг от друга в одном ряду. Затем крепят выгрузную трубу диаметром примерно 100—120 мм. По ней корнеплоды поступают непосредственно в борозду, поэтому нижний край трубы должен соприкасаться с бороздоделом. Теперь действуют так:
- Устанавливают крепление к мотоблоку. Его мастерят из швеллера или уголков. Этот узел должен регулироваться по вертикали для удобства сцепки с мотоблоком.
- Крепление окучника для засыпки лунок. Позади рамы устанавливают два диска, с помощью которых осуществляется укрывание картофелин почвой. Это приспособление напоминает обыкновенный окучник с регулируемыми углами поворотов.
- Устанавливают плуг для создания борозды. Его крепят к трубе транспортёра. Он работает по принципу рала, то есть рыхлителя почвы. Его мастерят сами или применяют плужок от сельскохозяйственных культиваторов. Задача плуга — делать борозду для укладывания картофелин.
Точно так же изготовляют картофелесажалку для минитрактора своими руками. Чертежи её широко представлены на сайтах самодельщиков. Как правило, она двухрядная, и поэтому имеет два бункера и два транспортёра. Принцип работы абсолютно аналогичен однорядной сажалки. Её мастерят как навесную, так и прицепную. Для среднего мотоблока она тяжеловата, так как в ёмкости загружают свыше центнера картошки. Её производительность позволяет сделать посадку клубней на 30 сотках за 1—1,5 часа работы.
https://youtube.com/watch?v=hSGLQiedgsM
Картофелесажалка двухрядная для минитрактора: видео
Одним из любимых корнеплодов для большинства населения является картофель. Поэтому почти каждый владелец приусадебного участка сажает, а потом выкапывает картофель. Чтобы облегчить ручной труд существует много технических устройств и приспособлений.
Для упрощения работы с картофелем умельцы своими руками изготавливают картофелечистки и картофелесажалки. К примеру, с помощью мотоблока или мини-трактора с картофелесажалкой можно вырастить намного больше картофеля, чем обычно. Для мотоблока существует множество вариантов приспособлений. Некоторые из них будут рассматриваться в этой статье.
