Принцип работы гидравлического подъемника
Данные технические устройства поднимают и опускают грузы благодаря давлению жидкости, которое создает усилие, необходимое для перемещения платформы.
Гидроподъемники выделяются на фоне аналогичных устройств с другим принципом работы несколькими особенностями:
- давление жидкости в таких устройствах достаточно для подъема крупных и тяжелых грузов;
- рабочая платформа медленно и плавно поднимается и опускается, предотвращая случайное падение груза;
- широкое разнообразие конструкций.
Последняя особенность позволяет подобрать гидроподъемник, который полностью отвечает конкретным задачам и соответствует условиям эксплуатации.
Одноплунжерный гидравлический подъемник
Одноплунжерный гидравлический подъемник имеет раму 1, укрепленную на плунжере 2, который выдвигается из цилиндра 3, неподвижно установленного в полу помещения; подъем автомобиля происходит под давлением масла, нагнетаемого в цилиндр под плунжер. Изменением количества масла, подаваемого в цилиндр, можно регулировать высоту подъема.
Указанный подъемник обеспечивает возможность кругового вращения установленного на его раме автомобиля и поэтому называется полноповоротным.
Рама одноплунжерного подъемника может быть колейной и межколейной. В первом случае автомобиль опирается на раму колесами, во втором — мостами, находясь в поднятом состоянии с вывешенными колесами. У колейных рам предусмотрены устройства, препятствующие скатыванию автомобиля.
Что нужно знать при выборе
Делятся лифты на три категории:
- пневматический;
- гидравлический;
- электрический.
Образцы каждого типа можно увидеть на фото в интернете.
Перед тем, как остановить свой выбор на каком либо из подъемных механизмов, давайте вкратце поговорим о каждом:
- Пневматический лифт. Еще их называют «вакуумными». Принцип работы его заключается в герметичности установки. А вот роль двигателя исполняет вакуумный компрессор. Внешне он выглядит, как пластмассовая колба цилиндрической формы, в движение приводится, благодаря подаче в разряженную шахту лифта сжатого воздуха. Очень практичными они себя показали в двухэтажных или трехэтажных коттеджах, благодаря малошумности и компактности;
- Гидравлический лифт. Работает как домкрат, толкающий кабину. Он тоже отличается тихой работой, а при спуске не потребляет электричество вовсе. Минусом же является потребность в регулярном квалифицированном обслуживании и монтаже мощной установки, которая имеет внушительный размер;
- Электрический лифт. Самый распространенный в наше время и более дешевый в монтаже. Принцип работы заключается в противовесе. Кабина держится на тросе, а с другой стороны есть груз. Механизм привода находится в верхней части шахты лифта. Его называют машинным отделением. Потребность в противовесе сказывается тем, что нам нужно уменьшить инерцию хода. Благодаря этому лифт движется более плавно, да и можно обойтись двигателем менее мощной силы.
Кран консольный: устройство и сферы применения
Применяется кран консольный в основном как вспомогательное средство при работе мостового крана и устанавливается в том же помещении, но на уровень ниже. Этот тип пользуется на предприятиях огромной популярностью. Объясняется это его универсальностью, удобством и эффективностью.
В промышленности используется в основном два вида консольных кранов – передвижной и стационарный кран консольный. Передвижной представляет из себя консоль, закрепленную на вертикальную раму. Рама, в свою очередь, опирается на два колеса с отдельным приводом. Такой кран закрепляется на стене, передвигаться может только вдоль нее. Перемещение происходит по специальным направляющим при помощи электрического механизма.
Второй вид – кран консольный стационарный. Это тип крепится либо к стене здания, либо к вертикально стоящей трубчатой или коробчатой колонне. При этом колонна ставится на фундамент. В том случае, если консоль может поворачиваться, такой тип называют «кран консольно-поворотный». Перемещение грузов производится при помощи тали, закрепленной на консоли и передвигающейся по ней. Передвигаться она может как при помощи механизма, установленного на ней самой, так с помощью канатной тяги, ведущей к лебедке консоли. Во втором случае имеется возможность перемещать грузы с большим диапазоном скоростей. Сама консоль перемещается вручную, при помощи каната, чаще всего закрепленного на ее торце, либо электромотором. В последнем случае прибор будет называться «кран консольный электрический».
Если в качестве опоры применена колонна, у крана может быть два плеча. Его называют двуплечевым. Одноплечевые (однобалочные) краны легче и стоят дешевле. Двуплечевой может поднимать грузы большего веса и выдерживает большую нагрузку.
Целесообразность использования разных видов кранов
В том случае, если необходимо поднимать грузы не слишком тяжелые, лучше использовать кран консольный с ручной талью и ручным поворотом консоли. Такие устройства чаще всего очень удобны, так как просты в управлении. При необходимости поднимать и перемещать тяжелые грузы, лучше воспользоваться краном с электротягой. Кроме того, неплохо, если он будет оснащен тельфером (электрической лебедкой для перемещения тали). Если по каким-либо производственным причинам необходима особая устойчивость, лучше всего перемещать грузы при помощи крана консольного двуплечевого.
Кроме того, промышленностью выпускается данное оборудование и на заказ, при необходимости его работы в каких-нибудь специфических условиях. При этом может быть увеличена длина консоли, угол ее поворота, высота подъема груза, общая грузоподъемность крана. Кран консольный часто используется для обслуживания складских помещений, строительных территорий, небольших производственных площадей, специальных постов и т.д. Основываясь на многолетнем опыте применения этой техники, можно с уверенностью сказать, что она может быть просто незаменимой в самых разных областях промышленности – машиностроении, погрузо-разгрузочных терминалах, механических цехах и т.д.
Купить консольный кран поворотный у изготовителя
Для того, чтобы заказать и купить стационарный консольный кран поворотный на колонне, необходимо сообщить менеджеру компании, следующую информацию:
- Грузоподъемность;
- Высота подъема;
- Вылет консоли;
- Электрический или ручной поворот;
- Подъем груза электрический или ручной;
- Ограничения по высоте крана;
- Дополнительные требования.
Так же вы можете скачать опросный лист на Кран консольный
Цена крана консольного поворотного на колонне
Консольные краны поворотные 360 ° с ручным поворотом консоли (без электротали)
ККР | Rмах–4м | Rмах–5м | Rмах–4м | Rмах–5м | Rмах–6м | Rмах–6м | Rмах–4м | Rмах–5м | Rмах–6м |
Нпод–4м | Нпод–4м | Нпод–5м | Нпод–5м | Нпод–4м | Нпод–5м | Нпод–6м | Нпод–6м | Нпод–6м | |
0,25т | 116000 | 139000 | 150000 | 165000 | 170000 | 195000 | 180000 | 209000 | 225000 |
0,5т | 135000 | 178000 | 175000 | 198000 | 215000 | 230000 | 235000 | 250000 | 265000 |
1т | 198000 | 230000 | 240000 | 260000 | 272000 | 305000 | 262000 | 287000 | 319000 |
2т | 225000 | 311000 | 265000 | 323000 | 355000 | 381000 | 298000 | 357000 | 403000 |
3т | 339000 | 411000 | 382000 | 434000 | 492000 | 522000 | 455000 | 512000 | 562000 |
Консольные краны поворотные 360 ° с электрическим поворотом консоли (без электротали)
ККЭ | Rмах-4м | Rмах-5м | Rмах-4м | Rмах-5м | Rмах-6м | Rмах-6м | Rмах-4м | Rмах-5м | Rмах-6м |
Нпод-4м | Нпод-4м | Нпод-5м | Нпод-5м | Нпод-4м | Нпод-5м | Нпод-6м | Нпод-6м | Нпод-6м | |
0,25 т | 165000 | 183000 | 195000 | 213000 | 204000 | 240000 | 221000 | 248000 | 281000 |
0,5 т | 184000 | 227000 | 221000 | 250000 | 258000 | 280000 | 280000 | 302000 | 313000 |
1 т | 238000 | 298000 | 289000 | 324000 | 328000 | 351000 | 329000 | 349000 | 380000 |
2 т | 330000 | 415000 | 367000 | 427000 | 460000 | 486000 | 400000 | 469000 | 507000 |
3,2 т | 454000 | 515000 | 497000 | 550000 | 610000 | 640000 | 571000 | 629000 | 680000 |
5 т | 732000 | 744000 | 738000 | 759000 | 792000 | 807000 | 744000 | 769000 | 830000 |
Характеристики ручного консольного крана
Грузоподъемность, тонн | Вылет консоли, мм. | Высота подъема h1 | Вертикальный подход h*, мм. | Расстояние от оси вращения до конца консоли L, мм. | D, мм. | d, мм. | Н1 | Масса, тонн | |
Наименьший l1 | Наибольший l2 | *механизм подъема ручной | |||||||
0,25 | 550 | 2500 | 4000 | 400 | 2700 | 900 | 33 | 4990 | 1,2 |
0,5 | 3200 | 3400 | 4990 | 1,3 | |||||
1 | 4000 | 4200 | 5050 | 1,4 | |||||
5000 | 5200 | 5100 | 1,5 | ||||||
2500 | 4000 | 400 | 2700 | 5110 | 1,6 | ||||
3200 | 3400 | 5110 | 1,7 | ||||||
4000 | 4200 | 5160 | 1,8 | ||||||
5000 | 5200 | 5520 | 1,9 | ||||||
2 | 750 | 2500 | 4000 | 400 | 2725 | 1100 | 40 | 5520 | 2,0 |
3200 | 3425 | 6020 | 2,5 | ||||||
4000 | 4225 | 6020 | 3,3,1 |
Грузоподъемность, тонн | Вылет Rmax,мм. | Высота подъема H, мм. | Расстояние от оси вращения до конца консоли L , мм. | Высота крана H1, мм. | D, мм. | d, мм. | Кол-во отверстий | Масса, тонн |
3,2 | 2500 | 2000 – 4000 | 3010 | Н+1800 | 1300 | 40 | 8 | 3,35 |
3200 | 3710 | Н+2300 | ||||||
4000 | 4510 | |||||||
5000 | 5510 | 1400 | 46 |
Характеристики электрического консольного крана
Грузоподъемность, тонн | Рабочий вылет консоли, мм. | Высота подъема H1, мм. | Вертикальный подход h*, мм. | Расстояние от оси вращения до конца консоли L, мм. | D, мм. | d, мм. | Масса, тонне | Строительная высота крана, мм. | |
наименьший Rmin | наибольший Rmax | ||||||||
0,25 | 650 | 2500 | 4000 | 550 | 2910 | 900 | 27 | 1,05 | 4850 |
3200 | 3610 | 1,15 | 4850 | ||||||
4000 | 4410 | 1,25 | 4850 | ||||||
5000 | 5410 | 1,35 | 4900 | ||||||
0,5 | 700 | 2500 | 4000 | 780 | 2870 | 900 | 33 | 1,15 | 4990 |
3200 | 3570 | 1,19 | 4990 | ||||||
4000 | 4370 | 1,24 | 5050 | ||||||
5000 | 5370 | 1,30 | 5100 | ||||||
1 | 750 | 2500 | 4000 | 855 | 3270 | 900 | 33 | 1,34 | 5110 |
3200 | 3970 | 1,39 | 5110 | ||||||
4000 | 4770 | 1,44 | 5160 | ||||||
5000 | 5770 | 1,5 | 5520 | ||||||
2 | 750 | 2500 | 4000 | 1150 | 2970 | 1100 | 40 | 1,72 | 5520 |
3200 | 3670 | 2,02 | 6020 | ||||||
4000 | 4470 | 2,32 | 6020 |
Преимущества
- Главным преимуществом мачтовых подъемников является возможность изменения траектории движения платформы. Достичь этого можно, если изменить угол наклона консоли. Таким образом, консольный подъемник трансформируется в конвейер.
- Данная конструкция очень простая и не требует того, чтобы на ней трудились квалифицированные работники.
- Панель управления подъемником расположена на каждом этаже. Она имеет световую индикацию, что позволяет без проблем отыскать кабину подъемника.
- Сам механизм, за счет которого осуществляется подъем, расположен либо внизу, либо наверху, что очень удобно.
- При составление технического задания с производителем можно согласовать количество остановок между этажами и указать необходимые дополнительные опции.Консольный подъемник не нужно регистрировать.
- На его изготовление и установку уходит совсем немного времени.
- Стоимость консольного подъемника значительно ниже, чем стоимость лифта или шахтового подъемника.
- Его также проще использовать, чем лифт или другие типы подъемников.
- Он окупается в короткие сроки.
- С ним безопасно работать.
- Консольные подъемники долговечны в использовании, даже при сильных нагрузках.
- Такие подъемники выпускаются также с открытыми платформами.
Дополнительные устройства безопасности
- двухканатная лебедка — лебедка с дублирующим канатом;
- ловитель резкого торможения транспортной платформы — с приводом от ограничителя скорости;
- ограничитель грузоподъемности — отключит питание лебедки при перегрузе транспортной платформы или при застревании платформы в при движении вверх;
- двери на транспортной платформе — предотвращают смещение груза за габариты платформы;
- концевые выключатели на дверях транспортной платформы;
- автоматические выдвижные упоры транспортной платформы — дополнительное устройство фиксации клети на этаже, применяются для необходимости безопасного выхода человека на транспортную платформу;
- освещение транспортной платформы;
- звуковая сигнализация;
- переговорные устройства;
- устройство плавного пуска и торможения транспортной платформы.
Виды строительных подъемников
Современный рынок предлагает большое разнообразие строительных подъемников. Все они отличаются не только ценой, но и характеристиками, которые во многом определяют их сферу использования.
Так, например, самые распространенные виды подъемников классифицируются на:
- Коленчатые и ножничные подъемники;
- Управляемые и самоходные механизмы;
- Пневматические и гидравлические;
- Гусеничные и колёсные;
- Бензиновые, дизельные и электрические.
Ножничные подъемники
Данный вид строительных подъемников получил немалую популярность из-за своих компактных размеров и универсальности. Обладая достаточно большой грузоподъёмностью (до 5 тонн) ножничный подъемник способен справиться с большой высотой подъёма. Платформа ножничных подъемников передвигается строго по вертикали, опускаясь и поднимаясь системой перекрёстных рычагов.
Ножничные строительные подъемники, возможно, использовать как снаружи объекта, так и внутри него. Данный вид подъемного оборудования бывает несамоходным и самоходным, оснащенным бензиновым, дизельным и электродвигателем. Благодаря наличию просторной рабочей площадки, маневренности и большой мощности, ножничные подъемники способны справиться с большинством поставленных задач по подъёму оборудования на большую высоту.
Коленчатые подъемники

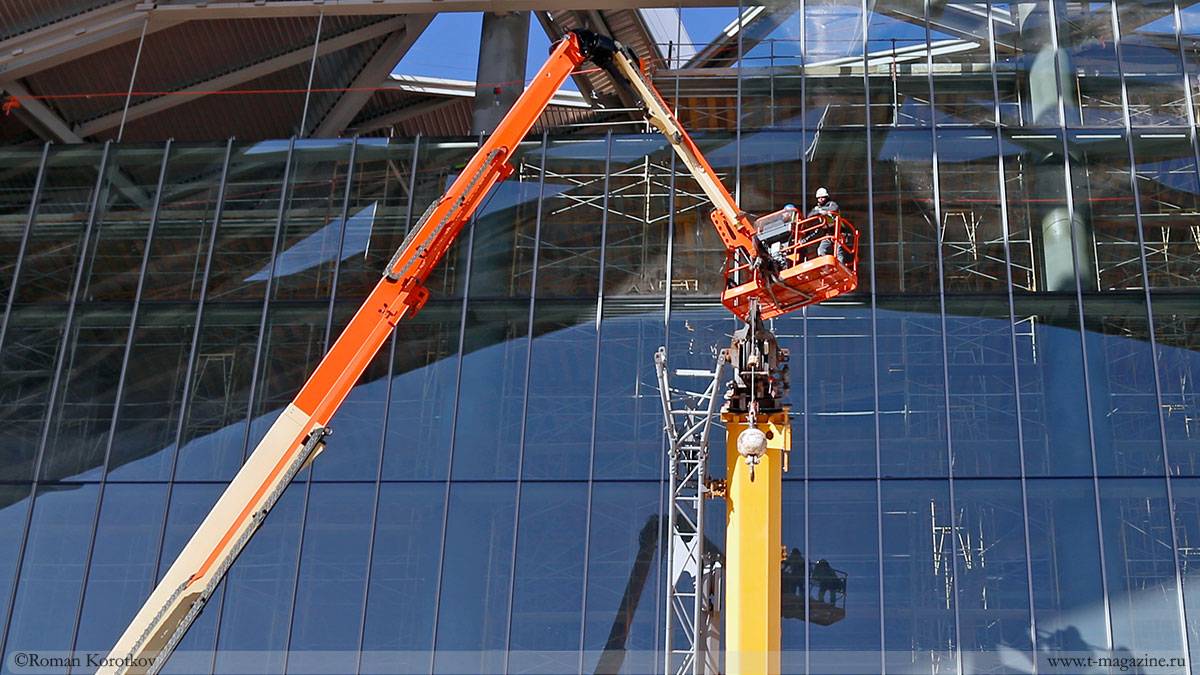

Такие строительные подъемники оснащены небольшой рабочей платформой, как правило, одноместной, которая закреплена на специальной стреле. Движение стрелы подъемника может происходить и по вертикали, и по диагонали. Вследствие этого данный вид строительных подъемников получил наибольшее применение при монтаже и подключении линий электропередач.
Коленчатые подъемники способны обеспечить безопасный подъем на высоту более 40 метров, а благодаря небольшим габаритам, такие подъемники очень маневренны. Движение механизмов в коленчатых подъемниках осуществляется за счет установленного в них дизельного или бензинового электродвигателя.
Мачтовые подъемники
Являются ещё одной разновидностью строительных подъемников. Конструкция мачтовых подъемников состоит из несколько жёстко закреплённых ферм, которые поднимают и опускают по вертикали кабину. В зависимости от назначения, различаются грузовые и грузопассажирские мачтовые подъемники, предназначенные для подъёма людей на определенную высоту.
Данный вид строительного подъемника, прежде всего, получил наибольшее применение в строительстве, для транспортировки грузов и людей на высоту до полусотни метров. Без использования мачтовых подъемников не было бы возможным выполнение многих строительно-монтажных и отделочных работ.
Фасадные подъемники и люльки
Самый простой тип строительных подъемников — это фасадные люльки. Осуществление подъёма платформы на высоту, в данном случае, происходит посредством системы тросов, движение которых, нередко приводится вручную.
Тросовые подъемные механизмы привлекают своей доступностью и дешевизной, небольшими размерами и малым весом. Однако такой тип подъемного оборудования не всегда безопасен, да и не способен справиться он с большими высотами, и таким же объёмом строительных работ.
Оценить статью и поделиться ссылкой:
Инструкция по сборке
На сборку простой или подвижной конструкции понадобится 2 дня. Процесс изготовления крановой балки своими руками:
- Основная нагрузка, которую будет передвигать подъемный кран, приходится на стойку. Чтобы надежно зафиксировать конструкцию, нужно сделать каркас. Для этого из металлических уголков сваривают ножки под кран. Уголки приваривают к трубе под углом 45° с обеих сторон от трубы.
- Чтобы сделать распорки, к каждой стойке приваривают 2 треугольника.
- Для передвижной конструкции понадобятся ролики. Их приваривают к горизонтальному основанию, расположив по обе стороны каждой стойки. Чтобы ролики не поломались и выдержали вес, используют изделия, которые предназначены для металлических контейнеров. Мебельные использовать нельзя.
- Вверху конструкции устанавливают трубу. Она предназначена для передвижения подъемного механизма.
- Ролик для передвижения троса монтируют на двутавр. Двутавр предварительно приваривают в центральной точке трубы.
- Чтобы придать каркасу дополнительную устойчивость, к балочному элементу приваривают трубу с квадратным сечением. Ее располагают сверху балки так, чтобы она выступала вперед на 20 см с двух сторон.
- Поперечную трубу вставляют в трубу с квадратным сечением и с двух сторон просверливают сквозные отверстия под крепления. В качестве крепежей используют болты. Самодельный каркас для крана П-образной формы готов. Труба в виде перекладины надежно зафиксирована в верхней части изделия, а вся конструкция устойчиво располагается на распорках (ножках).
- Механический подъем груза предназначен для поднятия деталей. Он может быть ручным или автоматическим. Ручная таль состоит из лебедки и троса. Червячную лебедку монтируют сбоку стойки. Передвижение стального троса происходит посредствам роликов.
- Оснастить конструкцию можно подъемным механизмом, который используется в лифтах. Этот механизм имеет крепкие ролики.
- Подключение электрического привода подъемника облегчит ремонтные работы. Для установки подойдет движок мощностью от 300 до 500 Вт. Его монтируют на основание конструкции.
Кранбалку, оснащенную электрическим приводом, применяют в основном для реконструкции старых зданий и частных деревянных домов. Чтобы кран не вышел из строя, нужно соблюдать правила эксплуатации.
2 мини-крана, чтобы поднять блоки на второй этаж
И, в завершении статьи, два самодельных подъёмника, которые упростят вам строительство каменного дома.
pavel_khudoleev FORUMHOUSE
Я возвожу дом из газосиликатных блок. Когда дошли до второго этажа, блоки стало тяжело поднимать. Подумал и сделал вот такой кран из профильных труб и электрического тельфера.
[youtube https://www.youtube.com/watch?v=PSyHrISmzWE?wmode=opaque]
Узлы крана крупным планом.
Грузоподъёмность крана для подъёма блоков 150 кг.
Высота мини-крана с поворотной стрелой наращивается. При необходимости, конструкция легко разбирается и перевозится в багажнике легкового автомобиля.
Опорная площадка крана.
Фото со строительства.
Второй разборный мини-кран от rugeto. В видео подробно показаны узлы подъёмника, который пользователь сделал за два дня из подручных материалов на основе электрического тельфера. По словам rugeto, кран упростил все работы по строительству каменного дома и обошелся дешевле, чем заводские модели.
[youtube https://www.youtube.com/watch?v=4-GvtY_zkzE?wmode=opaque]
Четырехстоечные устройства
Данный гидравлический подъемник также задействуется в сфере автомобильного обслуживания. Однако если первый тип чаще всего применяется для поднятия легковых машин, то четырехстоечный механизм, в силу своей повышенной эффективности и грузоподъемности, задействуется для подъема длиннобазных транспортных средств, грузовиков, автобусов и тяжелых джипов. Несмотря на свои отменные технические характеристики, четырехстоечный гидравлический подъемник имеет и недостатки, касающиеся в основном габаритов и стоимости, что не позволяет задействовать его во всех автосервисах на сегодня.
Принципы работы различных лифтовых систем
Лифтовые подъёмники подразделяются на следующие основные виды:
1) Электрический (электромеханический).
2) Гидравлический.
3) Пневматический (аэролифт).
Направляющие лифта своими руками
Для движения лифта требуется некое силовое устройство, наиболее удобным и практичным питанием которого будет электричество. Поэтому электродвигатели входят в состав привода, независимо от его вида. Однако электрическими принято называть лифты наиболее распространенной, тросовой системы, вероятно, потому, что у них усилие двигателя непосредственно передаётся тросам, перемещающим кабину.
1. Электрический лифт, которым мы пользуемся в многоэтажных домах, работает по принципу противовеса: кабина закреплена на тросах, на других концах которых закреплён груз-противовес. Приводной механизм, расположенный в верхней части лифта (машинное отделение), получив электрический сигнал от кнопок панели, через шкив-колесо приводит систему в движении. Благодаря противовесу инерция кабины сводится к минимуму, что обеспечивает плавность движения и позволяет обойтись электродвигателем значительно меньшей мощности.
2. Гидравлический лифт работает по принципу домкрата. Электродвигатель создаёт давление жидкости в системе, гидроцилиндр толкает кабину вверх. На спуске электричество не потребляется. Этот вид лифтов не имеет противовесов и отличается бесшумностью. Но из-за высокого давления в гидравлической системе требует квалифицированного обслуживания и мощной силовой установки.
3. Кабина пневматического лифта работает как поршень. Для движения лифта вверх в аэрошахте над кабиной мощными вентиляторами создаётся разрежение воздуха. В результате повышенное давление под кабиной толкает её вверх. Для спуска давление сверху и снизу кабины выравнивается, и она плавно опускается вниз.
Пневматический лифт своими руками
Теперь зададим себе вопрос: как сделать лифт своими руками в доме, посильно ли это для рук и для кошелька?
Для пневматического лифта необходимы комплектующие, которые практически невозможно сделать своими руками. Если покупать готовые или заказывать их изготовление, теряется сама идея изготовления лифта своими руками. Да и окончательная стоимость округлится до такой цифры, что приобретение и монтаж готового аэролифта обойдется дешевле.
Гидравлический лифт своими руками
Теперь – гидравлика. Увы, не менее сложно и дорого. Потребуется высокопроизводительная гидравлическая насосная станция, а стоит она недешево. Ну, а главное – гидроцилиндр. Даже для поднятия кабины лифта на один этаж требуется значительное выдвижение штоков. Подобные блоки имеются у автомобилей-самосвалов но, даже решив установить такой гидроцилиндр, мы столкнёмся с другой проблемой — опускание кабины. Гидроцилиндры автомобильного типа складываются под весом тяжёлой грузовой платформы самосвала. Веса кабины лифта тут будет недостаточно. Комбинирование из различных других готовых механизмов будет не менее сложно и дорого.
Решение вопроса, как самому сделать лифт очевидно: делать лифт электромеханический.
Ножничные автоподъемники
Механизмы этого типа используются для технического обслуживания автомобилей и для регулировок. Достоинством является возможность установки вровень с поверхностью пола. Благодаря особому исполнению принимают компактный вид в сложенном состоянии.
Многие модели осуществляют подъем автотранспорта с использованием гидравлического привода. Последний обеспечивает им такие достоинства, как полная бесшумность во время работы, плавность хода, высокую долговечность. Подъемники этого типа бывают двух видов — стационарные и мобильные. Последние используются для оперативного обслуживания за пределами мастерской. Эти подъёмники имеют грузоподъемность на уровне 5 тонн. Главным недостатком является высокая стоимость.
Виды консольных подъёмников
Все подъёмники указанного типа различаются в зависимости от следующих конструктивных особенностей:
- месту монтажа. Соответственно, выделяют внешние подъёмники, которые монтируются снаружи здания и используются для проведения наружных работ (например, на рабочих зонах, размещённых на территории комплекса, но вне производственных зданий) и внутренние, которые располагаются в складских или цеховых помещениях и используются для стандартизации проведения складских процессов;
- характеру транспортируемого груза. Можно подумать, что данный параметр не влияет на конструкцию грузоподъёмной платформы, но это не так. Различается, прежде всего исполнение самой платформы, которое может быть стандартным, усиленным или облегчённым, пожаро- и взрывозащитным, а также ориентированным для перевозки пищевых и фармацевтических продуктов. Также различают грузопассажирские подъёмники, которые могут быть использованы для перевозки как грузов, так и обслуживающего персонала;
- по типу мачты. От конструкции мачты напрямую зависит характер перемещения грузов – вертикальный, наклонный, либо комбинированный (с регулируемым углом наклона). Подбирается в соответствии с планируемой нагрузкой на рабочую платформу, а также в соответствии с особенностями структуры груза. Во избежание падения предметов с платформы, на её корпусе монтируется специальное ограждение либо бортики;
- по количеству опорных элементов. Количество опор может разниться от одного до трёх. Наиболее простой, и потому популярной конструкцией считаются одномачтовые подъёмники, использующиеся для работы с грузами массой не выше тонны. Также данные устройства выгодно отличает сравнительно невысокая цена и малые габариты, что позволяет использовать их даже в крайне стеснённых обстоятельствах;
- двухмачтовые подъёмники отличаются большими габаритами и могут работать с более тяжёлыми грузами. Могут монтироваться как внутри, так и снаружи здания. Имеет две поддерживающие стойки, разделённые на несколько секций, что в значительной степени повышает его надёжность в сравнении с одномачтовой конструкцией. Платформа может изготавливаться в стандартном либо мобильном (на роликовой системе) исполнении, а также оснащаться клетью либо кабиной с закрывающимися дверцами;
- трёхмачтовый подъёмник имеет сразу две платформы, каждая – с отдельным гидроприводом, что позволяет максимально ускорить процесс складирования грузов. Управление каждой платформы производится удалённо, отдельно друг от друга, благодаря чему складские работы производятся без перерывов.
Где используются мачтовые и консольные подъемники?
Консольный подъемник способен поднимать большие веса. Сфера применения устройств очень широка. Монтаж консольного подъемника уместен в следующих случаях:
- в строительстве : при подъеме стройматериалов, отделочных работах;
- в бизнесе : обслуживание складов, выполнение разгрузочно/погрузочных работ;
- в торговле ;
- промышленности .
Установка и восстановление грузового мачтового подъемника экономически выгодна, выполняется за сравнительно короткий промежуток времени. Сам грузовой мачтовый подъемник простой и недорогой в обслуживании. Именно эти качества привлекают в технике покупателя, когда нужно купить подъемник консольный.
Конструкция подъёмника и люльки
Поскольку работы на высоте сопряжены с опасностью, здоровье, а иногда и жизнь людей зависит от качества сборки рабочей платформы и правильной эксплуатации механизмов. Конструкция люльки подъемника должна быть спроектирована так, чтобы обеспечить максимально безопасную работу и не подвергать опасности окружающих.
Подъёмные рабочие платформы бывают различных типов, однако в целом, устроены они почти все по одному принципу:
- базовая платформа – автомобильная, передвижная, неподвижная;
- подъемный механизм;

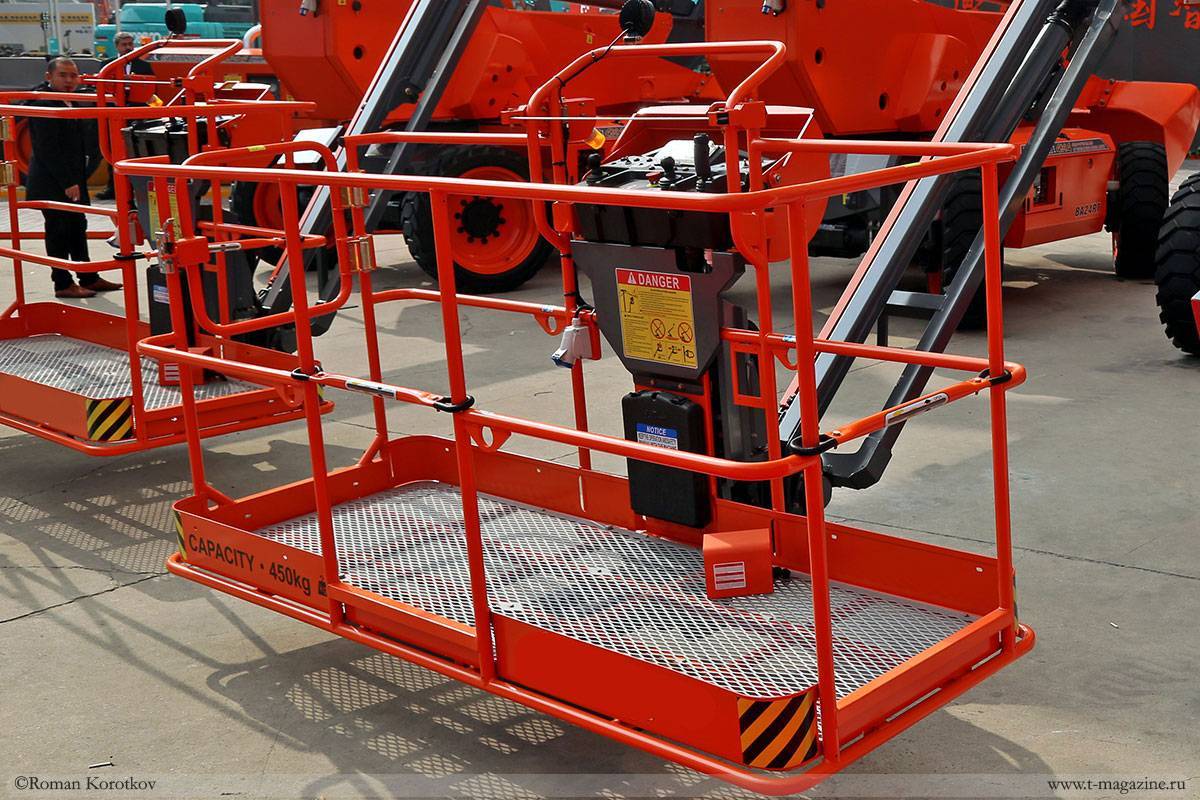

- люлька или рабочая платформа для размещения груза и рабочих.

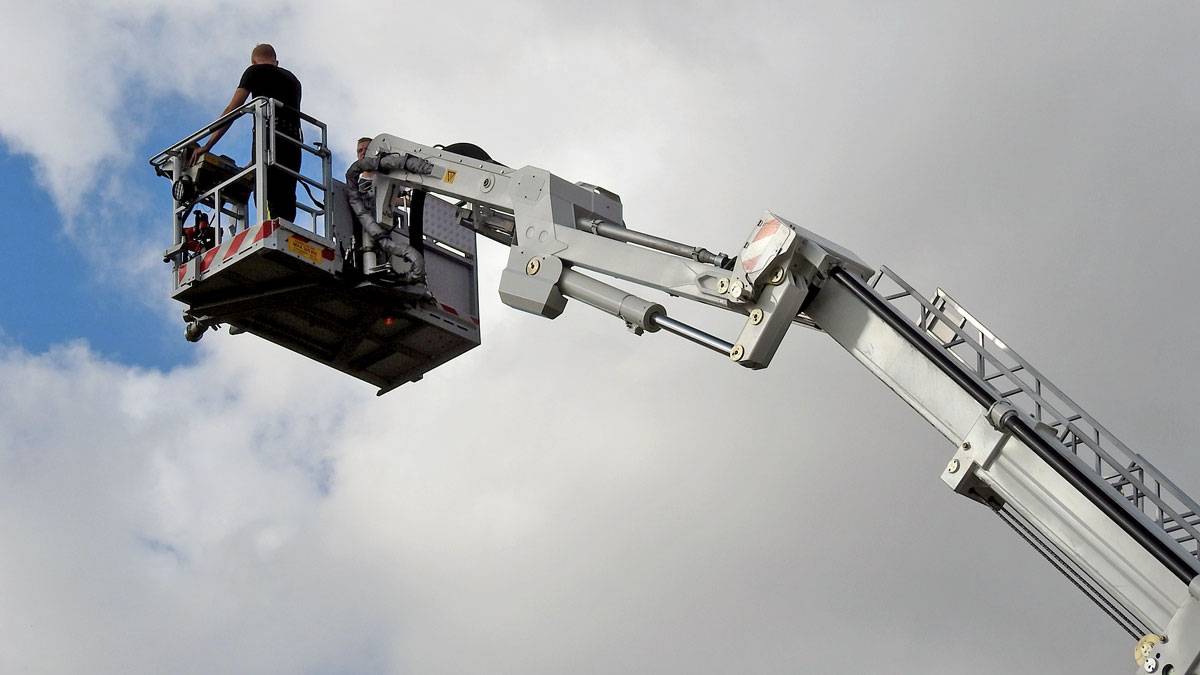

Грузовое шасси, коленчатый подъёмный механизм и люлька на 1-2 человека – примерно так можно описать основные представления об автомобильном подъемнике.
Для большей устойчивости на поверхности подъёмники оснащаются аутригерами. В этом случае, многие имеют автоблокировку (гидравлическую или электрическую), которая не позволяет поднять люльку, пока машина не стоит на опорах.
Как устроена люлька подъёмника
Конструкция люльки автомобильного подъемника одинакова, независимо от типа шасси и высоты стрелы:
- Рабочая платформа для людей представляет собой металлическую корзину со сплошным полом.
- По периметру основания установлена вертикальная обшивка высотой 10 см предотвращающая случайное падение с высоты мелких предметов.
- Минимальная площадь основания люльки – 60х60 см (но не меньше 0,5 кв. м на одного человека) а диаметр круглой корзины – 60 см.
- Высота перил ограждения не должна быть меньше 1 метра, при этом на уровне 50 см устанавливают дополнительную горизонтальную металлическую полосу по всей окружности люльки.
- Место входа на подъемную платформу представляет собой мобильную часть загородки или дверцу шириной от 50 см и больше. Независимо от устройства, входное пространство необходимо оборудовать надежными запирающими механизмами.
- Перила покрывают материалом с низкой теплопроводностью, чтобы избежать их излишнего перегрева или охлаждения.
- Пол высотной платформы должен быть нескользким.
- Скобы для закрепления тросов безопасности и инструментов должны выдерживать концентрированную разнонаправленную нагрузку от 1300 Н.
- Корзины автоподъемников, работающих с электросетями напряжением до 1000 В должны иметь гальваноразвязку 0,5 Мом между металлическими элементами стрелы и корпусом рабочей платформы.
Крепление люльки зависит от типа вышки: на подъемники ножничного типа платформа опирается центральной частью основания, а стреловые конструкции удерживают корзину за длинную боковую сторону.
Дополнительное оборудование рабочей платформы для защиты рабочих
Для обеспечения безопасности людей должны строго соблюдаться требования к люлькам подъемника. Корзина должна иметь оборудование для:
- Контроля над горизонтальной ориентацией люльки (чтобы платформа наклонялась не больше, чем на 5 градусов) и коррекции ее расположения.
- Экстренного опускания корзины в случае выхода из строя привода стрелы подъемного механизма.
- Возможности аварийной остановки привода из люльки. (На кнопке должна быть хорошо читаемая надпись «стоп»).
- Эвакуации персонала из корзин.
Люльки подъемников для работы на высоте более 22 метров должны быть оснащены переговорными устройствами.
Права и обязанности сторон
6.1. Пользователь вправе:
6.1.1. Принимать свободное решение о предоставлении своих персональных данных, необходимых для использования сайта Панорамные лифты Константа, и давать согласие на их обработку.
6.1.2. Обновить, дополнить предоставленную информацию о персональных данных в случае изменения данной информации.
6.1.3. Пользователь имеет право на получение у Администрации информации, касающейся обработки его персональных данных, если такое право не ограничено в соответствии с федеральными законами. Пользователь вправе требовать от Администрации уточнения его персональных данных, их блокирования или уничтожения в случае, если персональные данные являются неполными, устаревшими, неточными, незаконно полученными или не являются необходимыми для заявленной цели обработки, а также принимать предусмотренные законом меры по защите своих прав.
6.2. Администрация обязана:
6.2.1. Использовать полученную информацию исключительно для целей, указанных в п. 4 настоящей Политики конфиденциальности.
6.2.2. Обеспечить хранение конфиденциальной информации в тайне, не разглашать без предварительного письменного разрешения Пользователя, а также не осуществлять продажу, обмен, опубликование, либо разглашение иными возможными способами переданных персональных данных Пользователя, за исключением п.п. 5.2 и 5.3. настоящей Политики Конфиденциальности.
6.2.3
Принимать меры предосторожности для защиты конфиденциальности персональных данных Пользователя согласно порядку, обычно используемого для защиты такого рода информации в существующем деловом обороте
6.2.4. Осуществить блокирование персональных данных, относящихся к соответствующему Пользователю, с момента обращения или запроса Пользователя, или его законного представителя либо уполномоченного органа по защите прав субъектов персональных данных на период проверки, в случае выявления недостоверных персональных данных или неправомерных действий.
Подъемники мачтовые строительные
Строительные мачтовые подъемники устанавливаются снаружи либо внутри зданий и используются для подъема различных грузов в проемы либо на этажи построек. Представляют собой мачту, которая крепится к стене здания. Вдоль мачты движется грузовая платформа. По сути, это обычный лифт, который используется при строительстве.
Назначение
Используется при проведении строительных работ для поднятия персонала либо различных грузов. Также подходит для проведения фасадных работ и используются в качестве монтажной платформы. Могут использоваться при строительстве любого объекта с вертикальной стеной.
Особенности
В зависимости от способа крепления мачта может быть как самонесущей, так и крепится к стене здания с помощью телескопических тяг либо специальных кронштейнов. По конструкции грузовой платформы они могут делиться на чисто грузовые и на грузопассажирские. По типу конструкции можно выделить одно-, двух- или трехмачтовые подъемники. Благодаря такому разделению можно обеспечить необходимую максимальную грузоподъемность.
Многие подъемники можно устанавливать и внутри здания, что позволяет их использовать не только во время строительных работ.
