Как сделать КУН на трактор Т-40 своими руками

КУН для минитракторов

Этот сайт создан для тех кто хочет собрать КУН для своего минитрактора. На сайте размещены чертежи (пока не все) фронтального погрузчика, который я изготовил и протестировал на своих тракторах (Т-25 и df-244).

  Тракторы беларус МТЗ-80, МТЗ-82, МТЗ-82.1, МТЗ-1221, 1523, МТЗ-892, ЮМЗ, Т-40. Сельскохозяйственная техника: плуги, культиваторы, мотоблоки, косилки, сеялки

Этот КУН закидывает снег и песок в телегу на высоту более 2 м. КУН поднимает четырех человек весом 90 — 110 кг.

КУН тестировался в работе с тракторами ХТЗ Т-25 и DongFeng df-244.

Для раскройки деталей на лазерном ЧПУ Вам нужно будет перечертить чертежи в формате dxf. Или заказать такие чертежи у меня. Комплект чертежей для лазерной резки на ЧПУ станке в формате dxf стоит 10000 р. Эту символическую плату за чертежи я беру для закупки метала на мои следующие проекты. На данный момент металл ждут пилорама и координатно фрезерный станок с ЧПУ, чертежи которых я также выложу на сайте.

Внимание! Сайт находится в процессе наполнения. Некоторые чертежи еще не выложены

Кун на трактор – это полезное в хозяйстве оборудование, позволяющее выравнивать верхний слой грунта, разрывать завалы мусора и загружать грузовые автомобили. Конечно, такая многофункциональная спецтехника стоит довольно дорого. В связи с этим многие фермеры-энтузиасты решаются на самостоятельную сборку погрузчика, тем более, что сделать кун для трактора не так сложно, как кажется.

Наиболее важным преимуществом самодельного куна считается его невысокая себестоимость. Естественно, при сборке придется немного потратиться, однако по итоговой цене самодельные погрузчики трактора все равно будут значительно уступать своим заводских аналогам.

Второе важное достоинство куна заключается в том, что такой экскаватор можно использовать для работы не только с отечественными тракторами МТЗ или Агромаш, но и для трактора Киоти, Субару, а также техники других импортных брендов. Третье преимущество самодельного куна заключается в простоте его конструкции – это значительно упрощает его ремонт и обслуживание

Третье преимущество самодельного куна заключается в простоте его конструкции – это значительно упрощает его ремонт и обслуживание.

К основным минусом создания самодельного погрузчика относится:

  • дефицит определенных материалов и оборудования в хозяйстве приведет к его покупке, что существенно увеличивает себестоимость самодельного куна;
  • перед сборкой потребуется немного потренироваться в работе с болгаркой, сварочным аппаратом и дрелью – это позволит увереннее держать оборудование в руках непосредственно при изготовлении куна, а также добиться лучшего качества и сбалансированности при работе трактора с ковшом.

Кроме перечисленных минусов следует выделить еще один недостаток в виде большого количество потраченного на изготовление времени. Тем не менее, правильно сделанный ковш для трактора быстро окупиться благодаря своей многофункциональности и надежности.

Ручной пресс для соломы или сена

Пресс подборщик своими руками можно сделать и более простым способом. Если необходимо тюковать малые объемы соломы или сена, или если нет возможности использовать механическое устройство, подойдет и ручной аналог пресподборщика. Такой аппарат позволит избежать больших затрат, а необходимые для его создания материалы есть почти в любом хозяйстве.

Простой тюкователь сена можно сделать с металлическим или деревянным корпусом. Самый легкий и не требующий особых усилий для изготовления — это деревянный ручной пресс. Его можно сделать даже без использования сварочного аппарата.

Характеристики самодельного агрегата

Самодельный КУН на минитрактор: особенности монтажа. Завод-изготовитель предлагает ковши разного объема, вилочное оборудование (нужно для сельского хозяйства и погрузочно-разгрузочных работ), грабельные решетки, чтобы собирать сено, солому, скошенную траву. Продаются отдельно захваты для бревен, поэтому КУНы используют для заготовки леса. Дополнительно существуют захваты для тюков и рулонов. В магазинах можно найти и челюстные отвалы. Базовая комплектация на самодельный КУН для минитрактора может меняться.

Размеры КУНа 10 могут быть разными, что зависит от модификации оборудования. Грузоподъемность грабельной решетки, отвалов и захватов бывает 500 и 800 кг. Ковш оборудования поднимается на высоту в 2,5 м, а грабельная решетка — на 3,5 м. Угол разгрузки ковша, в среднем, составляет от 55 до 65º. Производительность и размеры оборудования зависят от шасси, которое нужно смонтировать на самодельный минитрактор или другую самоходную установку.

Покупать навесное оборудование дорого, поэтому можно сделать КУН для МТЗ своими руками. Собирается и устанавливается такой инструмент просто, только нужно составить схему оборудования и обозначить на ней место, где он будет крепиться на колесном тракторе. Крепится самодельный КУН на заднюю навеску МТЗ 80 или 82. Это гораздо проще, чем ставить КУН 10, который выпускается в фронтальной модификации.

Самодельный трактор отличается от заводского и имеет несколько существенных преимуществ:

  • Удобство в креплении.
  • Подбор длины и высоты, которая необходима для конкретных работ на земле или на стройке.
  • Можно использовать подручные материалы, которые остались от другой техники.

Для того чтобы сделать КУН на самодельный или заводской трактор, нужно запастись следующим оборудованием:

  • сварочным аппаратом;
  • инструментами, чтобы кроить и резать металл;
  • кувалдой;
  • молотком;
  • разводными ключами.

Если нет опыта сварки, то стоит найти специалиста, который умеет работать с аппаратом. Это определяет качество и надежность сварочных швов, от которых во многом зависит монтаж и длительность использования КУНа.

Валентин Кожедуб | Автор топика: Rebeca

испытание погрузчика в качестве крана.

V (Caris) с чего бы вдруг? ! навеска рассчитана на подьем груза! от переднего франтала быстрее можно переломить. а в таком варианте если начнешь брать тяжелый груз, то просто трактор в дыбы задирает и все.

Максим (Rebeca) а у меня переламливался папалам промежутка

Читать также: Рудбекия многолетняя из семян

V (Caris) неужели от заднего груза? значит промежутка была треснута, а погрузчик ее добил.

Максим (Rebeca) не ножом в спереди воткнулся а телега гружёная толкнула и переломился.у кого я это трактор купил у него центральный винт вырвала с куском гидробака у него ковш был навешен

V (Caris) сочувствую… всякое бывает…

Подбираем нужные узлы

Чтобы компактный экскаватор практически ничем не уступал более тяжёлым машинам, его делают по их образцу. Соответственно самодельная модель должна иметь следующие элементы:

  • Ходовая часть. При создании прицепного варианта подойдёт металлическая сварная рама и одна колёсная пара.
  • Двигатель. Учитывая, что техника будет работать с тягачом, мощный силовой агрегат ставить не имеет смысла. Можно обойтись небольшим двигателем, мощностью от 6.4 КВт. Этого вполне хватит, чтобы запустить гидронасос.
  • Платформа. Здесь будут расположены основные узлы и механизмы, рулевое управление и кресло оператора.
  • Гидравлическая система. Сюда входят: насос, фильтр, соединительные шланги и гидрораспределители.
  • Стрела с ковшом. Этот рабочий элемент можно купить в готовом виде.

Самодельный погрузчик минитрактор своими руками. 1 Особенности самодельных погрузчиков

В качестве ориентира можно взять трактора Т 40 или МТЗ. Они чаще всего встречаются в отечественном сельском хозяйстве, а также оснащены задней и передней навеской с механизмом отбора мощности и гидравлической системой, обеспечивающей движение навесного оборудования .

Основными плюсами такого самодельного устройства является низкая стоимость при наличии необходимых материалов и инструмента. Кроме того, исходя из технических характеристик техники, можно сделать самодельный мини погрузчик на заднюю навеску с максимально подходящим объемом и длиной стрелы.

Что касается негативных аспектов, то тут их два:

Самодельный погрузчик для трактора

  1. Нехватка материала может привести к его покупке, что по стоимости может выйти значительно дороже покупного варианта. В таком случае рентабельнее будет взять подержанный инструмент.
  2. Если нет нужного оборудования и опыт работы с металлическими конструкциями, техникой отсутствует, это может сказаться на качестве изготавливаемого устройства. Слабая стыковка металлических элементов приводит к недостатку прочности погрузчика. Неправильный расчет баланса и длины устройства может привести к опрокидыванию техники.

Если же все необходимое есть и решение сделать устройство своими руками уже принято следует определится с типом необходимого погрузчика. Наиболее распространенными вариантами являются:

  • погрузчик на заднюю навеску;
  • фронтальный погрузчик;
  • минипогрузчик .

1.1 Погрузчик-самоделка на заднюю навеску трактора

Используется такой погрузчик на Т 25 и Т 40. Это более простой вариант, чем фронтальный погрузчик в плане расчета габаритов и установки на трактор.

Самодельный погрузчик на трактор

Первым этапом при изготовлении погрузчика для задней части трактора будет поиск или самостоятельное изготовление правильного чертежа. В нем должны четко выдерживаться пропорции и размеры основных металлических деталей.

Дальше следует заготовить необходимые материалы.

Для самой простой модели погрузчика понадобится:

  1. Прежде всего, нужны металлические листы и профиль, которые будут использоваться в качестве основы коша. Толщина металла подбирается исходя из размеров ковша.
  2. Исходя из чертежа и расчетов нагрузки на погрузчик, подбираются шарнирные соединения цилиндрической формы.
  3. Также следует подготовить три цилиндра от системы гидравлики старой техники. Два цилиндра будут отвечать за наклон ковша. Один, побольше, будет поднимать стрелу.

Что касается инструмента, то понадобится:

  • болгарка или резак на газу, который обеспечит максимально точную резку металлических профилей;
  • мощный сварочный аппарат;
  • молот, болты, шайбы, плоскогубцы и другой мелкий инструмент.

Как сделать кун на Т-25 в домашних условиях

Прежде чем определить размеры куна на Т-25 и приступать к его самостоятельному изготовлению, необходимо ознакомиться с его основными преимуществами. Прежде всего, это существенная экономия средств, в сравнении с приобретением заводского куна, что позволяет фермерам сократить свои затраты.

Кроме того, следует упомянуть и другие достоинства самодельного инструмента:

  • универсальность. Кун, изготовленный самостоятельно, может быть использован с различными моделями тракторной техники;
  • для изготовления приспособления используется повсеместно распространенное оборудование и инструменты;
  • простая конструкция, простая в обслуживании и ремонте.

Однако, следует помнить, что самостоятельное изготовление куна имеет и ряд недостатков, главным из которых, представляется вероятное отсутствие необходимых материалов у фермера. Это приведет к тому, что за счет покупки недостающих заготовок и деталей, стоимость изделия может несколько вырасти.

Кун своими руками

Чаще всего, требуется изготовить задненавесной кун, который потребует наличия следующих элементов:

  • металлопрофиль, стальные листы;
  • шарнирно-цилиндрические элементы, которые следует выбирать в соответствии с габаритами агрегата;
  • 3 гидроцилиндра.

Также потребуется различный ручной инструмент, сварочное оборудование, циркулярная пила или аппарат для газовой резки. Для того, чтобы не допустить ошибок, целесообразно придерживаться следующего порядка действий:

  1. Собрать основание куна прямоугольной формы, используя металлические трубы. Его задняя часть фиксируется на навесном оборудовании, незначительно превышая его границы.
  2. Посередине основания необходимо разместить еще один прямоугольный элемент из труб, в который монтируется гидроцилиндр.
  3. В верхней части подобного прямоугольника размещается распорка и 4 шарнира для закрепления стрелы.
  4. Изготовить стрелу, используя металлопрофиль. Сверху узла потребуется разместить крепеж для гидроцилиндра и основания.
  5. Смонтировать шарниры в средней части трактора.
  6. Собрать ковш, применив большой лист из стали, а также 4 заготовки меньших габаритов. Части ковша соединяются между собой посредством сварки.

После успешного изготовления, нужно установить кун на общую конструкцию, что позволит использовать его в дальнейшем. Для того, чтобы избежать ошибок, можно ознакомиться со специальной видео-инструкцией.

Кун на Т-40 как сделать?

Друзья, кто-нибудь знает как соорудить кун на Т-40 своими руками?! Советуем, рассказываем, общаемся!

В нашем селе сделали на Т-25. И сеноподборщик тоже соорудили рулонный, теперь шабашки бьёт.

Каждый подъёмный цилиндр стоит примерно 8 тысяч рублей, плюс выкидные 2 — по 7 тысяч трубы по 700 рублей метр, примерно метров 10, болты на 16, килограмма 2, шланги гидравлические, переходники, сварка электрическая, газорезка и болгарка и главное — руки и голову, чтобы соображала. Всё через неделю, у вас свой кун на трактор Т-40. А самое простое — купи новый готовый, не такой уж он дорогой.

У меня вопрос, у меня самодельный кун на китайском тракторе, и в гидросистеме есть «мусор», из-за него постоянно прилипает клапан распределительного вала, как лучше прочистить систему?

Промыть промывочным маслом. В крайнем случае, готовится промывочная смесь — половина масла, половина солярки.

Поставь в систему дополнительный фильтр. Он никогда не повредит.

Каждый подъёмный цилиндр стоит примерно 8 тысяч рублей, плюс выкидные 2 — по 7 тысяч трубы по 700 рублей метр, примерно метров 10, болты на 16, килограмма 2, шланги гидравлические, переходники, сварка электрическая, газорезка и болгарка и главное — руки и голову, чтобы соображала. Всё через неделю, у вас свой кун на трактор Т-40. А самое простое — купи новый готовый, не такой уж он дорогой.

70 тыр производства Сальского завода схт. универсальный, идут сменные подушки. Отверстия у всех тракторов в лонжеронах стандартные, разница в ширине между ними. Если актуальна цена работы — выгоднее купить (ибо много токарки и сварки, в итоге тоже и выйдет плюс время). Если это не представляет проблем — приготовить комплектующие, и копировать, потому что геометрия рычагов на заводском оптимальна.

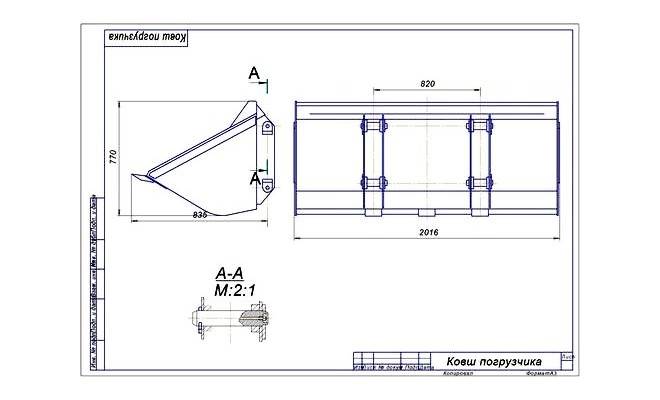

Как изготовить самодельный ковш на минитрактор

Как правило, ковш на трактор своими руками делают при использовании специальной гидравлической установки, а также регулируемых опор. Это дает возможность сделать работу трактора более надежной, а управление навесным оборудованием — максимально простым.

Ковш на минитрактор своими руками сделать не так уж и сложно. Многие фермеры, которые уже занимались этим, выкладывают свои наработки в сеть, поэтому найти схемы и чертежи, связанные с конструкцией, вполне реально.

Те, кто делал навесное оборудование самостоятельно, утверждают, что вам понадобится в первую очередь сделать максимально надежный несущий элемент. Как правило, его роль выполняет рама, сделанная из сваренных между собой уголков металла. Иногда допускается использование рамы, стоявшей на старом минитракторе (в том случае, если он у вас был).

Кроме того, нужно озаботиться установкой специальной опорной платформы, которую крепят с боков от установленной рамы. Необходимо обеспечить наличие опорных башмаков, которые не дадут трактору опрокинуться при осуществлении работ с ковшом. Для их конструирования вам необходимо использовать металлические трубы, диаметр которых составляет около 10 см.

Кроме того, нужно сделать непосредственно сам ковш. Обычно для этого используют металлические листы, сгибаемые до нужной формы, а также 2 пары гидроцилиндров, благодаря которым вы сможете сделать подъемную стрелу. В некоторых случаях допускается использование гидроустановок, позаимствованных с грузовых автомобилей.

Сделать ковш для минитрактора самостоятельно можно и даже не очень сложно, однако процесс этот трудоемкий и может занять много времени. К тому же, если вы не уверены в своих силах и никогда ранее не занимались ничем подобным, возможно, вам лучше обратиться в магазин и купить конструкцию там. Если же вы не впервые мастерите что-то и четко следуете чертежам, то при сварке хорошего качества подобная самоделка не будет уступать готовому изделию, которое выполнил завод, ни в производительности, ни в надежности использования.

Читать также: Ежик хочу лета описание

Для проведения работ в крупных фермерских или личных хозяйствах не обойтись без автоматизации процессов. Погрузчики позволяют облегчить проведение работ по землеустройству, уборке территории от ненужного мусора, погрузке урожая, перевозке различных грузов. Промышленностью налажен выпуск нескольких моделей таких устройств, но, при нехватке средств на их приобретение, погрузчик на заднюю навеску трактора можно изготовить самостоятельно.

Модификации трактора Т-16

Т-16 выпускался только с 1961 по 1967 год, все более поздние модели – это его модификации. Рассмотрим их более подробно:

Т-16М – первая модернизация «шассика». Отличался в первую очередь установкой более мощного двигателя 25 л.с. Максимальная скорость машины возросла до 23 км/ч. А минимальная скорость выполнения работ с помощью ходоуменьшителя была снижена до 1,6 км/ч, это значительно расширило диапазон выполняемых сельскохозяйственных работ. Масса модернизированной машины возросла до 1810 градусов. Появилась каркасная кабина с тентом и дверьми.

Т-16МГ – пошёл в серию с 1986 года. Мощность двигателя осталась прежней 25 л.с. но в целом двигатель подвергся большому количеству доработок, благодаря чему стал более эффективно использовать своих лошадок. Максимальная скорость трактора возросла до 40 км/ч. Наконец трактор получил закрытую, цельнометаллическую кабину и в целом стал более комфортным для тракториста. На тракторе предусматривалось аж три ВОМ, два синхронных и третий независимый. Выпуск этой модификации остановили в 1995 году.

Опыт эксплуатации Т-40: достоинства и недостатки

Узнав немного об истории появления «героя» нашего повествования, ознакомившись с его техническими характеристиками и конструкцией, рассмотрев модельный ряд. Мы можем сделать кое-какие выводы, по поводу достоинств и недостатков этого трудяги, а также спросить об этом людей, которые знают этот трактор не понаслышке.

Начнем с плюсов:

  1. Это по-настоящему многофункциональная, надежная машина с отличной проходимостью. Возможность установки погрузчика еще больше расширяет возможности машины.
  2. Трактор сохраняет функциональность и маневренность как на высоких скоростях, так и при движении задним ходом. Неплохо показала себя на ограниченных участках, в теплицах.
  3. Все модификации имеют гидроусилитель руля.

Говоря о недостатках отметим:

  1. Воздушная система охлаждения не всегда справляется со своей функцией, особенно в жаркую погоду. Зимой, напротив, возникают проблемы с пуском двигателя.
  2. Недостаток комфорта в кабине, без доработок зимой довольно холодно, а летом очень жарко.

Многие трактористы сами дорабатывают свои «Сороковки», чем сводят недостатки конструкции к минимуму:

Доработка системы охлаждения.

Один из вариантов самостоятельного решения проблемы с охлаждением. В данном случае тракторист заменил стандартный масляный радиатор на радиатор большего объема и закрепил его с правой от двигателя стороны, дополнительно установив через тумблер вентилятор от иномарки.

Подводка масла осуществлена с помощью обычных шлангов от гидравлики. В дополнение улучшается охлаждение цилиндров, т.к. ничего не препятствует потоку воздуха. Для доступа к двигателю радиатор сделан откидным.

Отопление кабины.

Есть два основных, наиболее широко распространенных варианта сделать отопление в кабине Т-40. Проще всего сделать отопление от выхлопных газов, либо от масляного радиатора.

Обслуживание техники

Среди немаловажных достоинств Т 16 — возможность самостоятельного обслуживания и ремонта в полевых условиях. Это достигается за счет простоты конструкции. Все узлы и агрегаты трактора обладают увеличенным рабочим ресурсом и при должном обслуживании служат долго и безотказно.

Перечень необходимых процедур по обслуживанию представлен в руководстве по эксплуатации. Если оно утеряно, его можно легко найти в сети и скачать или распечатать. Конечно, у машины есть и недостатки: в частности, достать запчасти на трактор Т 16 не так-то просто, и в случае необходимости серьезного ремонта неизбежны простои. Но все же плюсов во владении данной моделью гораздо больше: он универсален, ремонтопригоден, прост в обслуживании и ремонте.

Главным и, к сожалению, нерешаемым недостатком следует назвать сложный запуск в мороз. Это техника для теплого времени года и мягкой зимы. Однако в регионах, где температура редко опускается ниже -10 град. по Цельсию, проблема решается сама собой.

Продукция

Бренд выпускает большое количество с/х техники, самые востребованные – тракторы, системы точного земледелия и комбайны.

Сегодня выпускаются тракторы следующих серий:

  • 6G.
  • 9 серия TTV.
  • 6 серия.
  • 7 серия.
  • Agrotron X720.
  • Agrotron L720.
  • Agrotron M620.
  • Agrotron 180.
  • Agrotrac 130/150/170.
  • Agrofarm G115.
  • Agrofarm G410/430.
  • Agrolux 4.80.
  • 6W Profi.
  • Agroclimber F.
  • Agroclimber.
  • Agroplus F-V-S.

Системы точного земледелия используются на многих современных с/х предприятиях. Автоматизированное управление и синхронизация операций существенно увеличивает эффективность работ. Deutz-Fahr предлагает надежную и высокоточную автоматику. Система точного земледелия от Deutz-Fahr это:

  • Прием сигналов с использованием всех спутниковых систем, в том числе корректирующих.
  • Единый интерфейс для всех процессов и областей применения. Его диагональ может быть 8 или 12 дюймов.
  • Системы рулевого управления представлены визуальным, рулевым механизмом с усилителем.
  • Высокоточное секционное управление, которое исключает наложения и пропуски.
  • Возможность полной автоматизации управления данными.
  • Внедрена система безопасности для крупных тракторов, камеры имеет большой угол обзора.

Комбайны:

  • Серия С9000.
  • HTS 6060//6095.
  • C6000.
