Как сделать ледобур и другие устройства из бензопилы Штиль (Stihl) своими руками

Плюсы и минусы самодельного снегоуборщика

Нужно заранее решить, стоит ли начинать подобный проект, либо лучше от него отказаться. Вариантов есть несколько:

расчищать вручную с помощью лопаты;
купить заводской снегоуборщик;
собрать технику своими руками.

У лопаты и ручного труда есть свои плюсы и минусы. Но такой вариант рассматривать нет смысла. Лопата все равно нужна, чтобы расчищать труднодоступные места и небольшие участки. Для основного объёма работ нужен снегоуборщик.

Решив собрать технику своими руками, вы получаете следующие преимущества:

существенная финансовая экономия в сравнении с покупкой заводской техники;
большинство материалов для сборки легко найти дома или купить за небольшие деньги в специализированных магазинах;
если есть рабочая и ненужная бензопила, затраты вообще окажутся минимальными;
полученный агрегат имеет компактные размеры, что позволяет чистить снег на небольших участках и в труднодоступных местах.

Плюс это опыт в вашу копилку и новые навыки.

Что же касается недостатков, то они субъективные. Во-первых, это малая мощность. Но нужен ли вам снегоуборщик с мощностью промышленной техники, вопрос риторический. Во-вторых, конструкция не столь продуманная, как у заводского образца. Но это зависит от вас, а также используемых схем и принципов сборки. Самодельный снегоуборщик может не уступать в плане безопасности и удобства эксплуатации даже топовым фабричным агрегатам.

Особенности выбора силового агрегата

Первое, на что нужно обратить внимание, выбирая двигатель для мотобура из триммера – это его мощность. Этот фактор, в свою очередь зависит от планируемых габаритов самоделки

Если в дальнейшем изготовитель хочет собрать большой бур из триммера , который будет способен справиться с проделкой крупных лунок для закладки свайного фундамента, то ему потребуется надежный двигатель, мощностью от 4 л. с. Если таких потребностей у конструктора нет, и ему нужен бур для проделки небольших лунок во льду или почве, соответственно, для сборки лучше всего использовать мотор, мощностью до 3–4 л. с. Такой двигатель будет потреблять низкие объемы топлива и его будет легче переносить по участку.

Второй важный критерий – это комплектация силового агрегата для мотобура из триммера. Практически каждый современный триммер оборудован мотором, в устройство которого входит система облегченного пуска, предварительный подогрев карбюратора, антивибрационная система и улучшенное воздушное охлаждение. Каждое из этих конструктивных решений играет важную роль в работе силового агрегата, поэтому для изготовления мотобура лучше использовать двигатель, укомплектованный всеми перечисленными опциями.

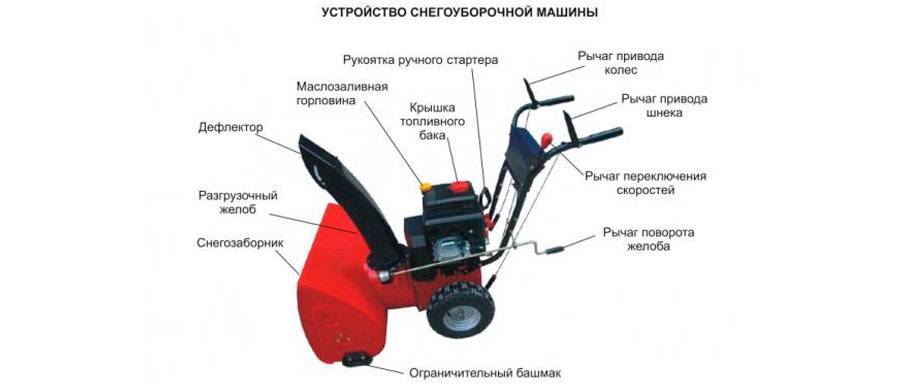

Изготовление снегоуборочной машины – алгоритм действий

Начинать изготовление агрегата следует с создания или изучения уже имеющихся чертежей. Это позволит заранее предотвратить возможные ошибки, и выполнить работу максимально быстро.

Правильный порядок действий выглядит следующим образом:

В первую очередь нужно подготовить раму. От ее качества зависит надежность машины, поэтому для ее изготовления следует выбирать надежные материалы. Для начала нужно взять несколько одинаковых труб и приварить их друг к другу

При этом особое внимание уделяйте двум продольным трубам, которые служат не только частью рамы, но и выступают в качестве полозьев агрегата;
Передние части труб нужно срезать под углом, после чего заварить образовавшиеся отверстия, чтобы в них не попадал снег. Если этого не сделать, то растаявший снег внутри труб приведет к образованию коррозии

При этом вы даже не заметите этого;
К двум продольным трубам приварите две поперечные трубы. При этом последние должны располагаться в задней части конструкции, так как на них будет удерживаться мотор агрегата. Дистанция между поперечными трубами должна составлять около 20 см;

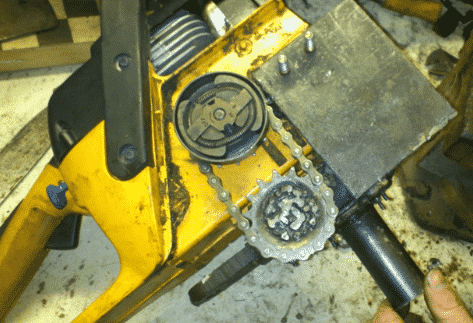

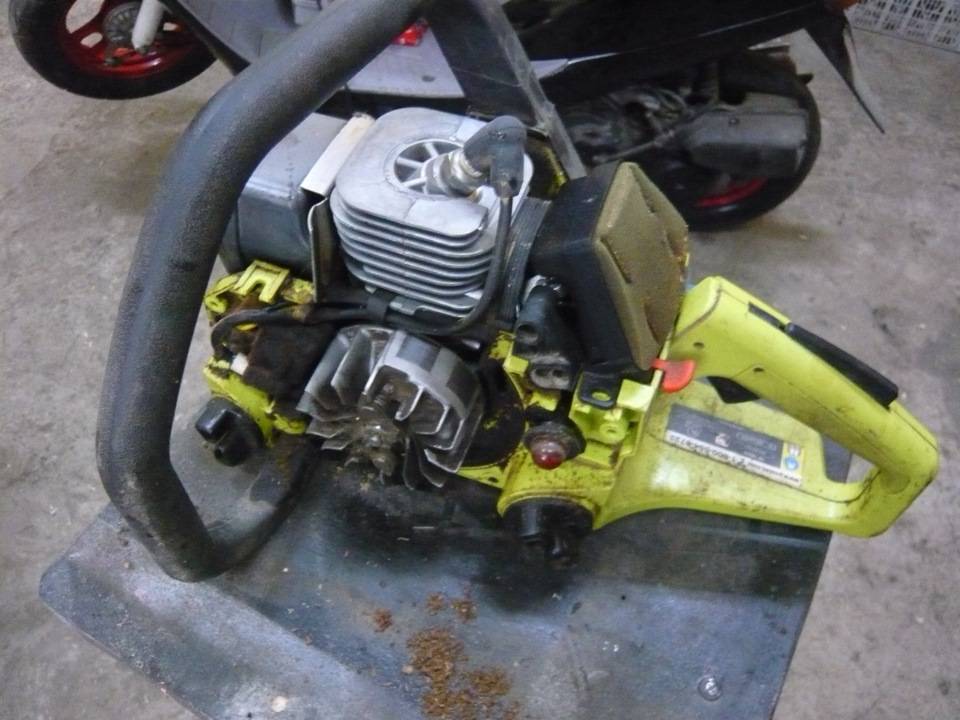

Далее из бензопилы необходимо извлечь двигатель. Вместо штатной приводной звездочки мотора, которая служит для натяжения цепи, нужно установить обыкновенную малую звезду. Ее можно взять от старого мотоцикла «Восход» или «Минск». Звездочку нужно закрепить неподвижно, приварив ее. Однако перед этим деталь потребуется отцентрировать;
После изготовления рамы нужно перейти к созданию рабочего элемента – шнека агрегата. Для этого возьмите трубу небольшого диаметра или вал, длиной 80–85 см. Такие размеры нужны для монтажа привода перед основной частью конструкции. Особое внимание следует уделять выбору подходящих подшипников;
Далее возьмите металлический лист, толщиной 2 мм, и вырежьте в нем 4 одинаковых круга, диаметром 30 см. В каждом кругу нужно вырезать отверстия, диаметром 22–23 см. Затем каждый из кругов потребуется подрезать, чтобы сделать из них витки;
Затем нужно определить центральную часть вала и приварить к ней 2 металлические пластины, длиной 13 и шириной 15 см. Листы расположите строго параллельно друг к другу. Они будут служить для отбрасывания снега в стороны при эксплуатации снегоуборщика;
Приварите к одной из сторон лопастей винтовые ленты. Далее установите на вал распорки, и приварите к ним другие концы винтовых лент. При этом все 4 винтовые пластины должны быть направлены в центр шнека. Вся изготовленная конструкция должна вписаться в 70-сантиметровый отрезок вала, так как на остальную его часть будет устанавливаться привод;
На следующем этапе нужно перейти к изготовлению корпуса. Для этого нужно взять 2 круглые боковины, размер которых должен быть на 7 см больше шнека. После этого потребуется приварить к окружности боковин металлический лист, толщиной не более 1 мм. В результате у вас должен получиться полукруг из металлических пластин. Проделайте в центральных частях боковин отверстия, и установите в них шнек;
Перед тем, как крепить шнек, на вал нужно установить подшипники и надежно прижать их. При этом помните, что шнек должен быть отцентрирован. Для крепления подшипников используйте обоймы;
Далее нужно собрать снегоотвод. Для этого понадобится алюминиевая труба, диаметром 15 и длиной 10 см. Вам также потребуется металлический лист, из которого необходимо сформировать короб. Для монтажа снегоотвода в задней части лопастей шнека нужно проделать отверстие. В него вставляется труба, и крепиться обычными болтами. Сверху на трубу наденьте и закрепите короб;
Затем наденьте на приводной отрезок вала звездочку от отечественного мотоцикла;
На последнем этапе изготовления нужно собрать всю имеющуюся конструкцию. Для этого корпус и шнек нужно установить и приварить к продольным трубам рам. Двигатель бензопилы установите на поперечные трубы так, чтобы ведущая и ведомая звездочки располагались строго в одной плоскости;
Установите на привод цепь и сделайте ручку из остатков металлических труб. Не забудьте вывести на ручку рычаг управления дроссельной заслонкой.

Подготовительные работы

Итак, чтобы сделать самодельный лодочный мотор из бензопилы, понадобится:

бензопила;
редуктор от ненужной болгарки, трансмиссионное масло;
винт (завалявшийся от старого мотора или самодельный);
транец (если отсутствует в комплектации);
струбцина для крепления.

Из вспомогательных средств пригодится:

токарный станок (в идеале, хотя разные детали подручными средствами все равно не изготовишь);
линейка, штангенциркуль;
стальные болванки;
заготовки из уголка;
крепеж.

Мотор рекомендуется крепить на лодку так, что гребной вал под небольшим углом погружается в воду.

Перво-наперво нужно заменить основу для цепи на конструкцию с винтом, изготовленную собственноручно. При этом ничего не переделывается безвозвратно, просто переставляются механизмы. Замена одного агрегата на другой прямо на берегу реки займет совсем немного времени и не убавит охотничьего азарта.

Вначале переделывается муфта. Процесс состоит в том, чтобы выточить чашку меньшего размера и заменить пружину. Все эти манипуляции выполняются для того, чтобы уменьшить стартовый момент сцепления и подогнать габариты и массу конструкции к более подходящим параметрам.

К примеру, если в наличии имеются подшипники типа роликовых 941/12 и две штуки 7000 CD, а также подходящий вал, вполне подойдет чашка с внешним диаметром 78 мм, толщиной около 16,5 мм. Плоскость соприкосновения чаши муфты, обращенной к двигателю, с боками каждого сектора приблизительно на 3 мм больше их толщины (в конкретном случае приближается к 14 мм), оставшегося пространства над подвижной частью муфты в 4 мм вполне хватит. В комплекте подобной чашки с указанным типом роликового подшипника сцепление вполне даже хорошее. Необходимо предусмотреть и пазы для скоб, трех вполне достаточно. Скобы изготавливаются из уголка со стороной 25 миллиметров, одна сторона их имеет трапециевидную форму. Чаша и крышка муфты соединяются скобами, которые зажимаются винтом с шайбой. Винтом же с планкой прикрывается штифт, соединяющий вал и чашку муфты.

Как сделать ледобур из бензопилы своими руками?

Бур из бензопилы собирается в несколько этапов. К каждому из них нужно отнестись внимательно. В противном случае появится риск быстрой поломки одного из важных элементов устройства.

Как выбрать редуктор?

Вначале нужно выбрать редуктор на бензопилу для бура. При покупке элемента следует учесть такие важные факторы, как мощность двигателя бензопилы и размеры бура. Нужно помнить, что моторы большинства бензиновых инструментов обладают высокой мощностью. Если при работе мотобур из бензопилы будет вращаться на слишком высокой скорости, то с ним невозможно будет работать. При этом, если редуктор станет передавать на используемый выходной вал слишком низкое вращательное усилие, то от использования бензинового инструмента будет очень мало пользы. По этим причинам нужно сделать точные расчеты параметров редуктора.

Самостоятельное изготовление корпуса

Насадка на бензопилу для бурения льда должна быть оборудована надежным корпусом. Этот элемент устройства будет защищать все внутренние детали оборудования от механических повреждений, а также попадания внутрь конструкции пыли, мусора и влаги. Для изготовления корпуса нужно использовать металлические трубы, на которых нет следов ржавчины или других дефектов. Трубы потребуется согнуть в форме рамок.

Это делается в следующем порядке:

Для начала от первой трубы потребуется отмерить кусок, длина которого должна быть равна периметру запланированной рамы. Оптимальным будет отрезок, длиной примерно 160 см;
Затем на поверхности подготовленного отрезка потребуется сделать надрезы, глубина которых не должна превышать 1/3 от радиуса используемой трубы. Эти надрезы должны располагаться в местах изгибов отрезка. Чтобы труба легко сгибалась, в каждом месте ее изгиба нужно проделать по 4–6 надрезов на расстоянии 5 мм друг от друга. В случае если во время сгибания трубы не удастся получить ровный прямой угол, то нанесенные надрезы потребуется немного сточить болгаркой;
После сгибания отрезка все соединения и углы останется заварить ручным сварочным аппаратом.

В результате должен получиться корпус с формой четырехугольной равномерной усеченной пирамиды. Внутри него потребуется надежно закрепить двигатель от бензопилы, а также редуктор и другие элементы бура.

Методы установки двигателя для бура

Результатом предыдущих действий стал предварительно снятый двигатель от бензопилы , а также надежный корпус, внутри которого расположен редуктор. Имеющиеся элементы потребуется соединить между собой. Для этого нужно продумать метод их соединения.

Если мотор в будущем будет использоваться исключительно для бурения отверстий, то бур из бензопилы для земли или льда можно сделать в виде цельной конструкции. В этом случае используемый двигатель не будет сниматься, и его крепление будет более надежным.

В случае если мотор иногда будет сниматься для его монтажа обратно на бензопилу, то его крепление потребуется сделать съемным. Этот вариант более практичен в использовании, однако крепление двигателя в этом случае будет менее надежным.

Во время планировки крепления двигателя следует предусмотреть свободный доступ к емкостям для заправки горючим и моторным маслом. Также владелец бура должен иметь доступ к клапану, который нужен для регулировки давления в цилиндре двигателя.

Лучше всего оборудовать бур для рыбалки двигателем от старой бензопилы. Этот мотор можно установить стационарно, и не снимать его на протяжении всего срока эксплуатации бура. Для крепления старого двигателя потребуется рамы. Она должна находиться в верхней части оборудования. При установке мотора на раму потребуется вывести горловину для заливки горючего и масла. В этой же части устройства нужно установить аварийный выключатель. Этот элемент очень важен в случаях, если бур будет использоваться не только для льда, но и для земли. Аварийный выключатель даст возможность отключить оборудование тогда, когда почва оказалась слишком твердой.

Чаще всего для изготовления бура используют моторы от бензопил Урал. Эти ДВС требуют минимальных доработок. Единственный минус заключается в том, что работать с этими двигателями смогут только люди среднего и высокого роста.

Самостоятельное крепление бура

Рабочая насадка самодельного бура должна быть надежно закреплена. Сделать это можно несколькими способами. Первый из них заключается в использовании трубы, на которой крепиться редуктор и используемый бур

Важное преимущество этого метода заключается в том, что при необходимости поврежденный элемент можно будет быстро заменить

В этого метода есть два недостатка. Первый из них заключается в увеличении веса оборудования, а второй – в сложностях при работе из-за вертикальной трубы.

Насадка бур для бензопилы – особенности применения

Конечно, изготовить мотобур из бензопилы – процедура более увлекательная и бюджетная. Однако если нет желания тратить свое время и силы, то можно приобрести уже готовую насадку, которую можно устанавливать на бытовой инструмент в целях проделки отверстия в грунте или льду.

Такого рода готовая приставка к бензопиле значительно выигрывает в самодельного ледобура, так как она изготавливается из стали, которая в разы крепче фанеры. Она отличается меньшими размерами, ее проще транспортировать. Кроме того, благодаря применению технологии заводской заточки восстанавливать затупленные лезвия купленной насадки требуется гораздо реже.

Устанавливать и применять приставку-ледобур довольно просто. Для этого шина и пильная цепь бензопилы снимаются, а вместо них монтируется шнек с лезвиями. После этого вам останется установить нижнюю часть мотобура над местом, в котором нужно проделать отверстие, и запустить мотор агрегата.

Сообщества › Кулибин Club › Блог › Воздушный компрессор из бензопилы

Всем приветОпушу мотивацию почему мне пришлось самому взяться за изготовление воздушного компрессора (тем кому это особо интересно могут прочесть у меня на странице.), хочу сегодня поделится со всеми одной из моих поделокЧто бы окончательно не опускаться до «изобретения велосипеда» за основу компрессора была взята обычная бензопила

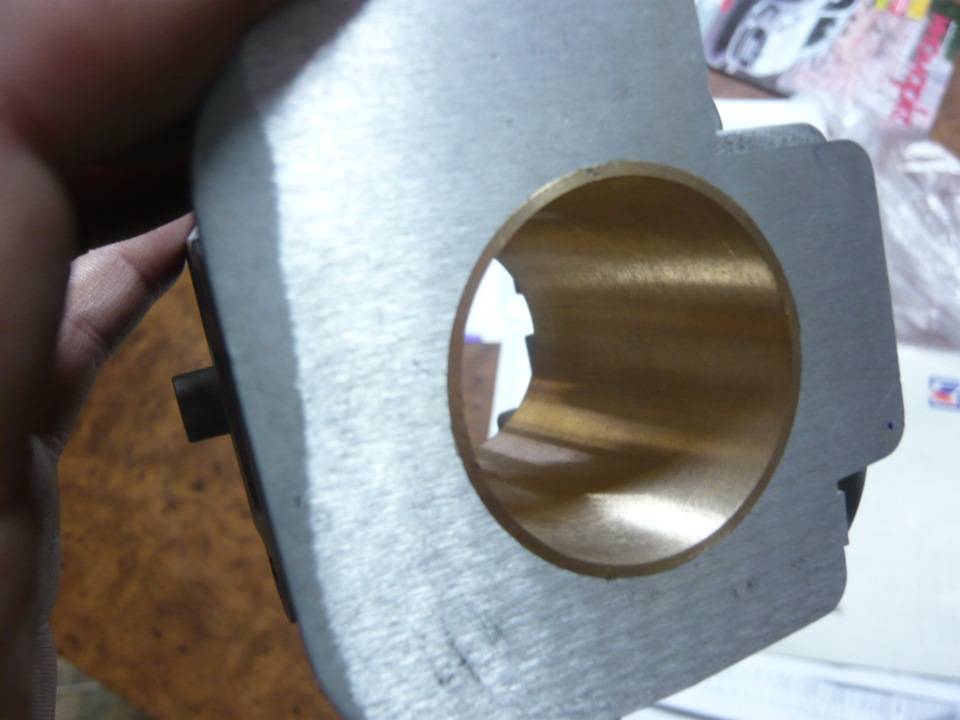

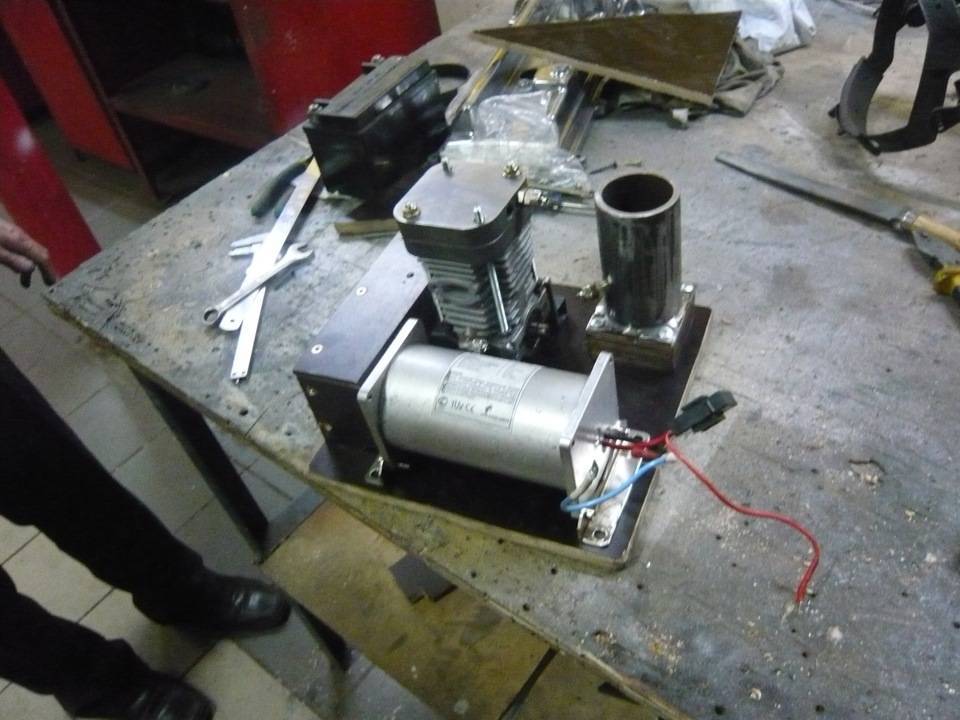

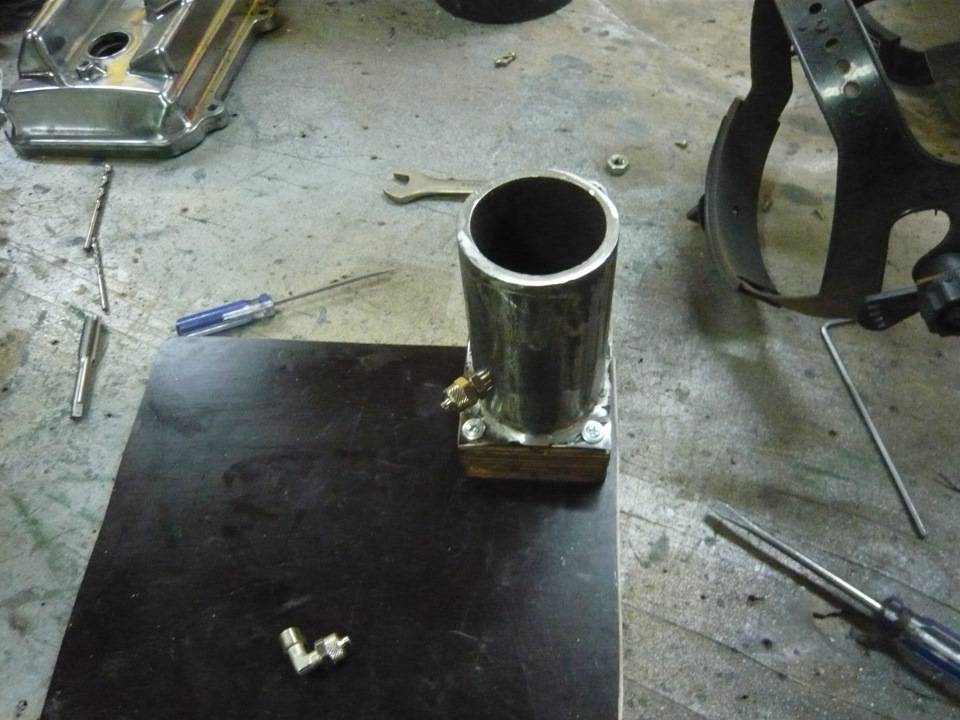

Параллельно так же по моим чертежам на заводе была изготовлена по известной и отработанной схеме новая головка с блоком лепестковых клапанов А для того что бы заставить компрессор как то крутится от электродвигателя были заказаны и изготовлены заготовки будущих шестерёнок

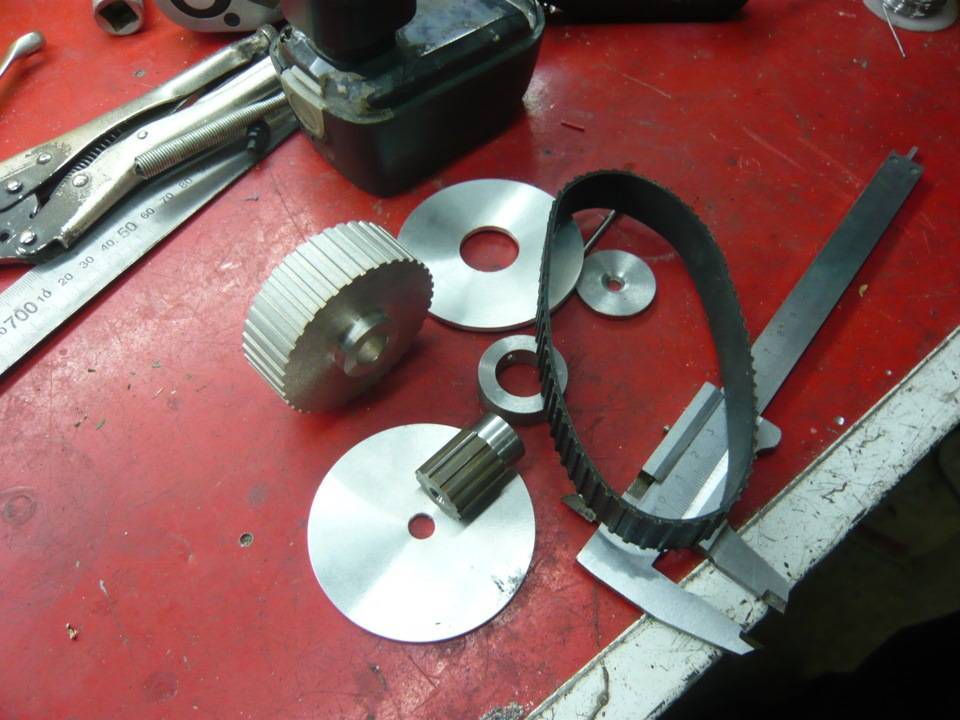

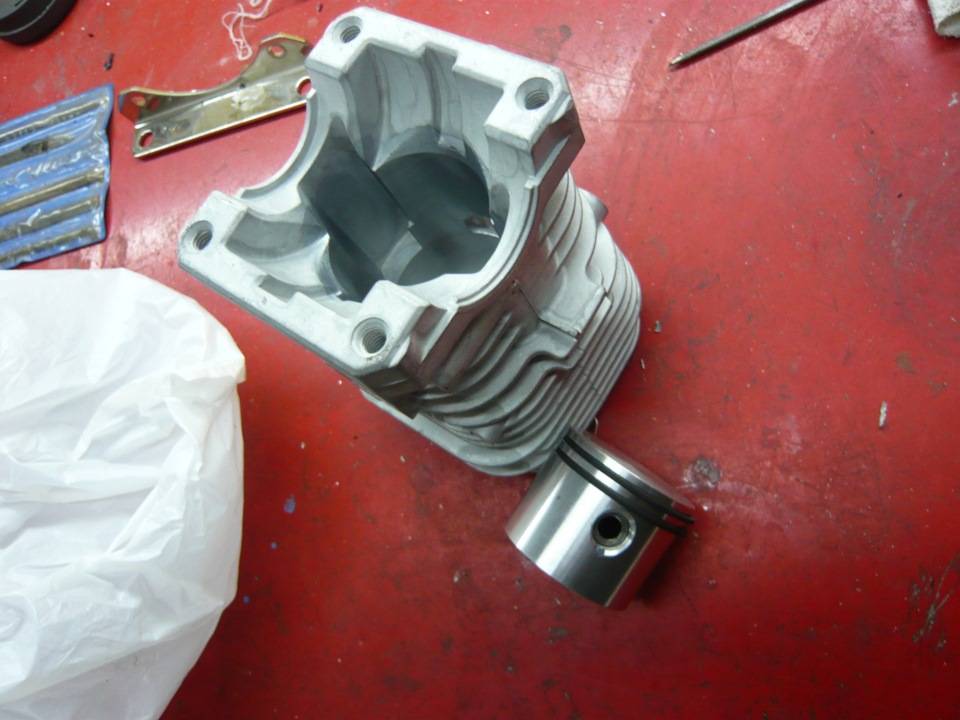

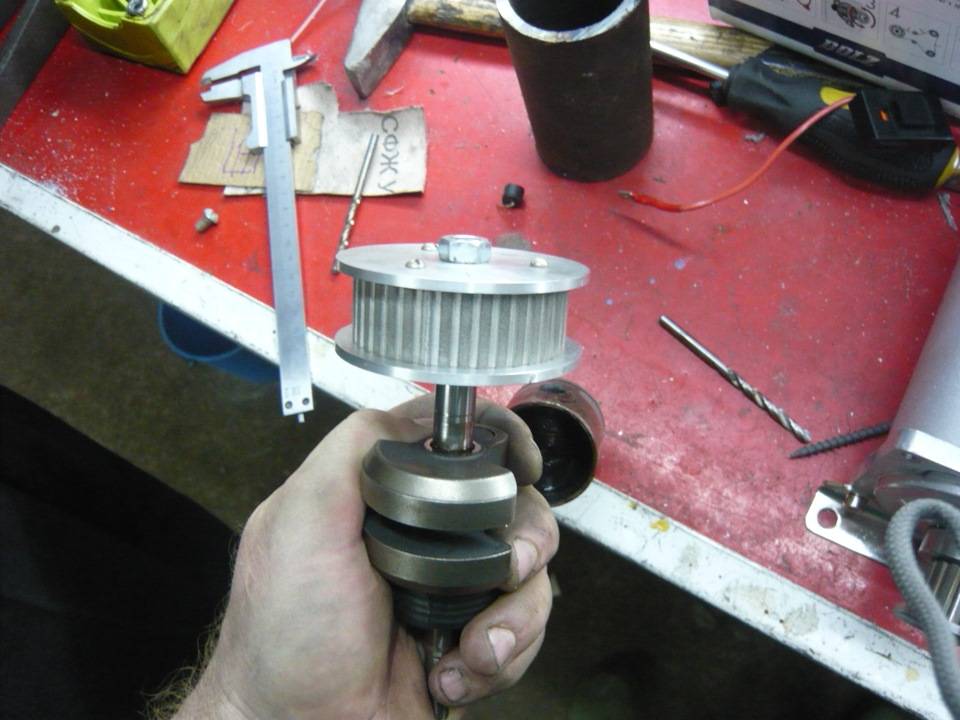

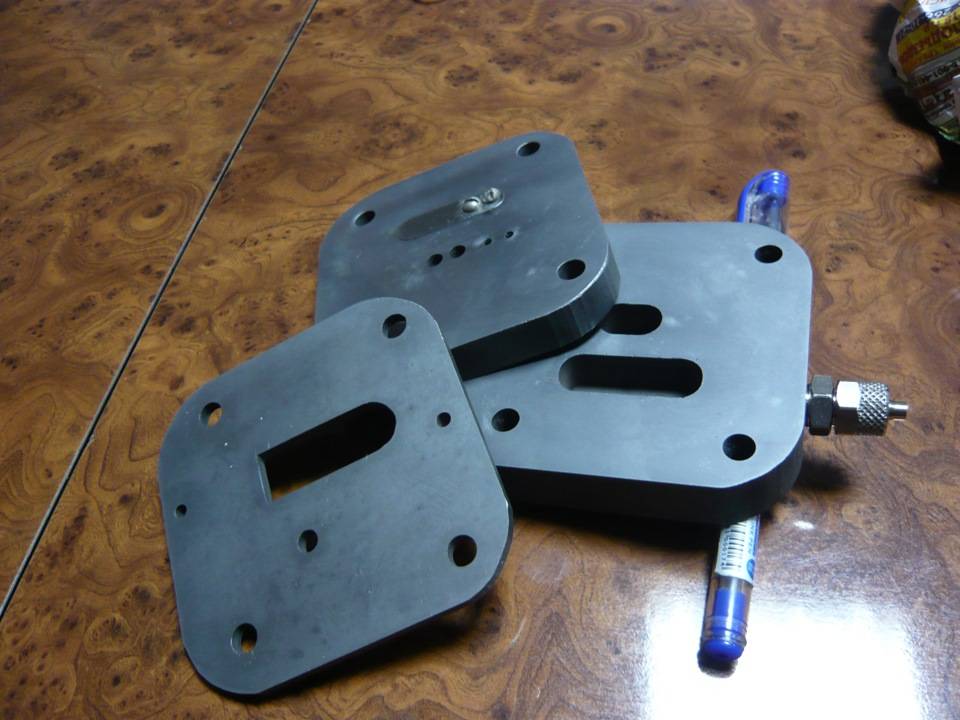

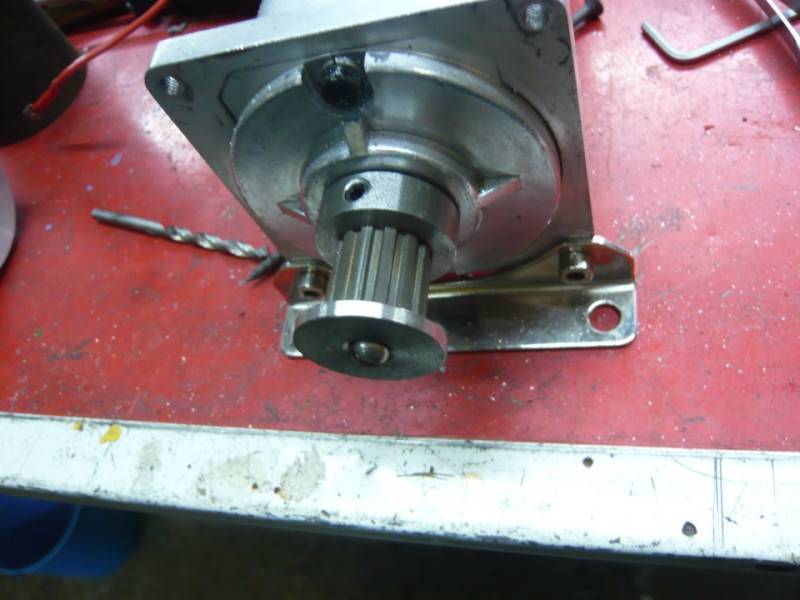

После того как заготовки собрались в задуманное они обрели вот такой законченный вид

Самостоятельная сборка лодочного мотора – плюсы и минусы

Собственноручная сборка лодочного двигателя изначально обладает рядом достаточно важных преимуществ:

изготовитель всегда может воспользоваться для изготовления силового агрегата разными подручными средствами, в том числе металлом, оставшимся после ремонта или строительства, или рабочими механизмами от старой сельхозтехники;
весь процесс сборки проводится в соответствии с точными чертежами – в этом случае риск ошибиться сводится к минимуму;
работа может проходить в любое удобное для этого время;
изготовленный мотор для лодки из бензопилы работает достаточно эффективно и не требует частого обслуживания. Единственное, что нужно изготовителю – это постоянно заправлять ДВС качественной топливной смесью, а также регулярно настраивать карбюратор и заводскую систему зажигания.

Минусов у сборки самоделки гораздо меньше. Во-первых, изготовитель должен обладать навыками в эксплуатации хозяйственного оборудования, ведь без умения работать с болгаркой, дрелью и сварочным аппаратом достичь желаемого результата не получится. Во-вторых, изготовителю потребуется найти ряд узлов, которые есть в гараже далеко не у каждого хозяина. К примеру, редуктор с требуемым передаточным числом или органы управления. В некоторых случаях эти элементы придется купить отдельно.

Самодельный лодочный мотор из дрели

Наличие аккумулятора как источника питания.
Гребной винт с редуктором приводят плавсредство в движение.
Органы управления двигателем представляют собой кнопку реверса и рукоятку управления скоростью вращения.

Но стоит помнить о том, что проникновение влаги на органы управления электродрели чревато неприятностями. Движок заглохнет и судно остановится. Плюсом будет то, что найти запчасти для дрели очень просто.

Еще одним значимым моментом является то, что она не предназначена для работы в постоянном режиме. Это не очень подходит для лодочных двигателей. Поэтому желательно создать запас мощности во избежание перегрева самоделки.

Рекомендуем прочитать: Популярные корейские производители лодочных моторов

Начинать надо от ста пятидесяти ватт и более того.
В данном случае реально выбрать гребной винт с диаметром в сто тридцать миллиметров.
Общий вес судна составляет не больше трехсот килограммов.

Напряжение дрели и шуруповерта может быть различным, как и аккумуляторов к ним. Но емкости последних для управления лодкой недостаточно. Тогда сгодится автомобильный аккумулятор, который выдает двенадцать вольт. С аналогичным напряжением лучше выбрать и дрель.

Конечно, батарея аккумуляторов на любое напряжение спасет ситуацию. Но стоимость такого устройства может обойтись недешево.

Нужные комплектующие детали

Чтобы изготовить для лодок самодельные моторы из дрели, нужно собрать набор приспособлений и инструментов:

№	Полезная информация
1	рейки для крепления движка
2	при подвешивании на транец сгодится механическая часть от болгарки
3	труба диаметром двадцать миллиметров подойдет для изготовления штанги, а каркас из профиля двадцать на двадцать миллиметров подойдет для установки мотора
4	металлический прут для создания вала и листовой металл для винта
5	ручные ножницы по жести
6	электрическая дрель со сверлами
7	углошлифовальная машина с отрезными и заточными дисками
8	саморезы при наличии дерева в устройстве

Если нужно оперативно достать гребной винт, то желательно сделать подъемный механизм для управления мотором в вертикальном и горизонтальном положении.

Для создания механизма нужно снабдить струбцины кольцами и провести через них трубку. Такое шарнирное приспособление обеспечивает надежность руля.

Редуктор и гребной винт

Обороты дрели несколько больше тех, что требуются для работы гребного винта. Редуктор отрегулирует разницу.

Верхний редуктор способен снизить обороты с полутора тысяч до трехсот. При таком раскладе самодельный мотор позволит лодке двигаться плавно.
Нижний редуктор важен для горизонтальной постановки винта. Если он берется от болгарки, достаточно зажать его в патроне шуруповерта.

Чтобы сделать пропеллер винта, нужно выделить определенные отрезки на стальном листе. Хватит квадрата двести на двести миллиметров и толщиной в три. Вырезать нержавейку намного труднее, но она предпочтительнее и служит дольше. Также можно взять лопатку от бытового вытяжного вентилятора.

В центре листа нужно проделать отверстия. Они необходимы для посадочного винта. Прорези делают по диагонали, оставляя по центру окружность в тридцать миллиметров.

Лопасти должны быть круглыми и равными. Разворачивать каждую нужно под определенным углом и направлением вращения, чтобы не было колебаний винта.

Правильно собранный электродвигатель будет отбивать струйку воды, но без вибраций. Если что-то пошло не так, конструкцию, сделанную на лодку своими руками, всегда можно довести до ума с помощью большего угла наклона лопастей.

Рекомендуем прочитать: Почему 4-тактные лодочные моторы Тохатсу так востребованы?

Прежде чем сделать мотор для лодки, нужно понимать, как она будет с его помощью передвигаться

Важно учитывать вес судна со всеми вещами, мощность движка, силу тока и рабочее напряжение. Мощность мотора для резиновой лодки или ПВХ должна быть больше мощности нагрузки хотя бы на двадцать процентов. Данное преимущество пригодится при форс-мажорах

Данное преимущество пригодится при форс-мажорах.

Желательно измерить напряжение при нагрузке и во время холостого хода посредством специального прибора.

Как сделать ледобур из бензопилы своими руками?

Бур из бензопилы собирается в несколько этапов. К каждому из них нужно отнестись внимательно. В противном случае появится риск быстрой поломки одного из важных элементов устройства.
