Что нужно знать, прежде чем из бензопилы сделать мотор для лодки?
Вопреки мнению большинства о безуспешности данной затеи, опытные матера-эксперты единогласны: лодочные моторы из современных бензопил работают на ровне своих оригинальных собратьев. Разумеется, что это потребует времени и сил, а так же определенных расходных материалов, главным из которых является сама бензиновая пила. Но учитывая то, что моторная оснастка лодки обойдется немалых денег, самоделка из бензопилы становится единственным шансом оборудовать свое плав средство моторизированной тягой и больше не грести веслами.
В качестве тягловой основы лучше брать профессиональные высокомощные бензопилы европейского производства, например, «Штиль» или «Хускварна». Но обладателям отечественных торговых марок тоже нельзя расстраиваться: моторы пил «Тайга», «Урал» или «Дружба» при умелом подходе могут быть приспособлены под эту разновидность самоделок.
Особенности создания мотобура из бензиновой пилы
Для того чтобы изготовить мотобур своими руками из бензопилы, для начала необходимо отрегулировать скорость вращения двигателя, поскольку максимальных показателей для комфортной и безопасной работы не потребуется.
С этой задачей справиться такой элемент, как редуктор, который требуется скрепить с двигателем бензопилы
На этом этапе важно продумать систему крепежа, чтобы части будущей конструкции были плотно соединены друг с другом
Чтобы устройство работало надежно, бур и ножи к нему требуется подбирать так, чтобы эти часть совпадали по вращению с «родным» механизмом.
Мотобур из бензопилы. Видео демонстрирует применение инструмента в качестве бура для льда.
Как защитить мотор
К сожалению на 7 фунтов под килем сложно рассчитывать на всей площади водоёма. Потому в случае необходимости делаем защиту лодочного мотора своими руками.
- В первую очередь думаем о жизнестойкости винта, поскольку даже минимальное повреждение лопасти способно вывести из строя узел либо привести к значительному разрушению.
- На основе всех факторов многие компании выпустили качественную защиту для винта.
- Но американский производитель Macs Prop Savers предложил отличное качество за умеренные деньги.
- Потому его продукция стала очень популярной.
Такой подход отлично предохраняет гребной винт от фатальных ударов о подводные препятствия и дно. Благодаря оптимальной площади изделия гарантируется увеличение динамики во время движения по мелким волнам, поскольку компенсируется вибрация судна.
Винт снабжённый данной защитой не боится водорослей, потерянных рыболовных сетей, лески, снасти либо встречающихся веток. Благодаря 4 типовым размерам можно установить на разные виды мотора.
Комментарии
Войдите, чтобы ответить
Давно хочу сделать мотор на лодку, но как сделать редуктор не знаю. Много видел вариантов, фото, но ни кто не хочет рассказать по подробней , с размерами, как доработать редуктор болгарки. И вообще от какой болгарки лучше брать редуктор. Если вас не затруднит ответьте пожалуйста. Буду рад ответу. А ещё больше если получится сделать «ногу».
С уважением ,Александр.
Войдите, чтобы ответить
Из-за отсудствие средств на покупку мотора решил тоже заняться этим делом. Перелопатив весь интернет видел разные варианты но ваш мне понравился больше всего. Класс!
Есть три вопроса.
1. какая длина трубы (ноги)?
2. глушитель пустой или там железная стружка?
3. передаточное число редуктора?
отведьте пожалуйста на hudiksa@gmail.com Спасибо!
Войдите, чтобы ответить
Интересует такой вопрос! А как решить проблему с тем, чтобы смазывающие масло для цепи не поступало вовремя работы мотора. За ранние благодарен.
Войдите, чтобы ответить
Он-же в самом начале написал, что «В процессе изготовления из пилы выбросил шину,маслянный насос смазывания цепи и ручку управления вместе с бензобаком», т.е. пилу уже нельзя будет использовать по назначению или нужно будет заново разбирать и собирать.
Войдите, чтобы ответить
Большое спасибо за ответ НО!(как решить проблему с тем, чтобы смазывающие масло для цепи не поступало вовремя работы мотора) И, не снимая его. Можно ли использовать мотор без масла, и что может произойти с маслонасосом работая, он без масла.
Войдите, чтобы ответить
Он мясляный насос убрал для того, чтобы можно было впихнуть текстолитовую плиту или-же если-бы он не убирал масляный насос, то пришлось-бы придумавать другой крепёжь для ноги. Там масляный насос нужен только для смазки цепи и он может работать и без этого насоса, потому как для смазки двигателя масло добовляется в горючую смесь (т.е. в бензин). Этот лодочний мотор можно мастерить только если есть лишняя бензопила или хотябы двигатель от пилы.
Войдите, чтобы ответить
Сергей, если вас спрашивают, сколько время вы отвечаете, также. Что часы сначала были солнечными и водными, после стали огненными и песочными и, наконец, предстали в механическом виде.И когда была война с турками вам неизвестно, так как бабушка была по образованию не причем. И времена Брежневского застолья ни как не повлияло на экономику Израиля. Потому что золото не измеряется в каратах, а в метрах погонных лишь материал.
Войдите, чтобы ответить
Я вам пытаюсь разжевать по понятней, а вы ме бред пишите. Не лейте масло в бензопилу и не будет идти масло и с насосом без масла ничего не будет. Просто этот тип лодочного мотора не предусматривает в себе не маслонасос не ручку управления не штатный бензобак, т.е. от бензопилы ничего не осталось кроме двигателя и карбюратора. Двигатель работает с маслом, только для смазки поршня вы в бензин добавляете специальное масло для бензопил.
Войдите, чтобы ответить
Вот это то, что мне надо было узнать! Дело в том, что я хочу оставить пилу в ее назначенном действии ну и приспособить насадку для бензопилы Stihl ML-1 http://rutube.ru/v >
Войдите, чтобы ответить
Вот на этом форуме полистайте forum.ohota.by/viewtopic.php?f=46&t=2776 там умельцы делали что-то подобное ML-1, я за эту насадку узнавал, её цена чтобы привезти из России в Украину с доставкой около 1000 грн.
Войдите, чтобы ответить
Здравствуйте все.! Постараюсь ответить на ваши вопросы.Когда задумал изготовить данное чудо, встал вопрос двигателя.Самое простое было применить двигатель от триммера.,но так как в наличии триммера не было ,а была две убитых бензопилы которыми цыгане торговали на каждом углу- решил поэксперементировать с ними.Редуктор использовал со старой болгарки (.соответственно ограничив сальниками доступ воды в его корпус ,и залив в него транссмиссионное масло).Ногу изготовил из подручных материалов, ручку газа -(ручка переключения скоростей велосипеда).Самое сложное было прикрепить двигатиль к ноге(здесь пришлось поизвращаться) .Двигатель прикрепил к текстолитовой пластине.Чашу сцепления с помощью некоторых доработок разместил в корпусе красного цвета от триммера.Всю эту конструкцию прикрепил к ноге.В ноге расположен вал с подшипниками соеденяющий чашу сцепления с валом редуктора.Соеденительный вал -сначала был самодельный,потом заменил на вал от триммера.Бензобак решил использовать выносной(расширительный бачок автомобиля)-мне так удобнее.
Войдите, чтобы ответить
Здравствуйте.Я тоже сделал лодочный мотор из китайской бензокосы.Хочу спросить,как можно сделать простейшее рулевое управление на лодку?Если у вас есть какие-нибудь наработки,поделитесь пожалуйста.С уважением Александр.
Удобство насадок
Чтобы с минимальными усилиями изготовить самодельный лодочный мотор для надувной лодки из триммера, можно приобрести несколько насадок, которые сильно облегчат процесс монтажа и сборки.
Приставка у этих устройств изначально оснащается креплением, при помощи которого его можно присоединить к бензиновому типу двигателя. Еще одно удобство заключается в том, что к штанге крепится рукоятка управления с кнопкой глушителя. Если говорить о рукоятке газа, то ее конструкция очень схожа с велосипедной ручкой, имеющей переключатель скоростей. Также имеется трещотка, используя ее, можно зафиксировать установленное положение.
В наборе насадок триммера имеется даже специальная струбцина, при помощи которой можно закрепить все изделие на лодке.
Снегоуборщик
Самоделка простая, ее несложно сделать своими руками. Вначале изготавливают раму, которую сваривают из труб 3-4-сантиметрового диаметра. Ее форма — П-образная, с 2 дополнительными поперечинами, расположенными в задней части рамы на расстоянии 20 см одна от другой.
Продольные элементы рамы служат для перемещения снегоуборщика, являясь полозьями. Их концы делают косыми, отверстия заваривают, чтобы избежать забивки снегом. Поперечины нужны для размещения силового агрегата.
Мотор от бензопилы освобождают от рамы и переделывают:
- снимают приводную звездочку;
- устанавливают на ее место небольшую звездочку, которая используется как приводная в мотоциклах «Восход», «Минск».
Изготовление шнека самодельного снегоуборщика:
- Для вала применяют 80-85-сантиметровый отрезок трубы того же диаметра, что и для рамы. В центре по сторонам приваривают 2 пластины длиной 13 см и шириной 15 см. Они нужны для выброса снега.
- Из листового металла толщиной 2-3 мм вырезают 4 круга диаметром 30 см. Удаляют внутренние части — диски диаметром 22-23 см. Оставшиеся круговые элементы разрезают в одном месте и растягивают, придавая им форму пружин.
- Каждую пару пружин располагают симметрично валу, приваривают одним концом к разным сторонам центральных пластин на их концевых участках. Другие концы — к валу через металлические распорки. Направление витков — к центру вала. Длина шнековой части — 70 см.
- Изготавливают металлический корпус из листового металла для размещения шнека. Он состоит из 2 вертикальных боковин, у которых нижняя и передняя кромки прямые, задняя выполнена по окружности. Последнюю перекрывают листом металла. Размеры корпуса должны обеспечивать свободное размещение внутри шнека. Величина зазора — 5-7 см.
- Шнек вставляют в отверстия на боковинах. Концы размещают в подшипниках, привариваемых к последним снаружи. С одной стороны вала крепят ведомую звездочку от тех же мотоциклов.
Для изготовления снегоотвода используют отрезок (10 см) алюминиевой трубы и короб, который сваривают из листового металла. Первый закрепляют в отверстии, которое устраивают по центру крышки корпуса примерно посередине ее ширины. К отрезку крепят болтами короб.
Корпус, в котором установлен шнек, размещают в передней части рамы. Приваривают боковины к продольным трубам. На поперечинах рамы закрепляют мотор, располагая ведущую звездочку и ведомую, установленную на конце вала шнека, в одной плоскости. Звездочки снабжают цепью, не забывая устроить механизм натяжения (дополнительная звездочка, крепящаяся болтом к боковине корпуса шнека).
Для управления агрегатом устраивают трубчатую ручку, выводят на нее рычаг, регулирующий подачу топлива в двигатель.
Самоделка из бензопилы — двигатель велика
Нельзя сказать, что от такой конструкции будет много толка, но многие делают такой своеобразный транспорт, просто, чтобы проверить себя и другим показать свое мастерство конструктора и механика.
За основу берется старый велосипед, какой не жалко, и всем известная бензопила «Дружба». Передача усилия на колесо выполняется с помощью велосипедной цепи и зубчатой пары.
Иногда берут горный велосипед, между бензопилой и колесом устанавливается вариаторная передача и редуктор (чтобы медленно, но уверенно двигаться, нужно передаточное число 18:1). На такую, «продвинутую» модель устанавливают амортизаторы и тормоз.
Какие самоделки из бензопилы можно сделать?
Бензопила — очень удобный инструмент для изготовления самоделок. Приспособив её на специальную платформу с колесами, и соединив цепь с валом, на котором будут установлены ножи, можно получить мощную газонокосилку. Кстати, чтобы долго не заморачиваться, на вал можно установить звёздочку от заднего колеса велосипеда.
Кроме того, из бензопилы можно сделать отличную пилораму, поскольку переделывание данного инструмента, в этом случае, также сводится к минимуму.
Вообще, все самоделки из бензопилы, можно разделить на две большие группы:
- В первую группу попадают те самоделки, при изготовлении которых практически нет нужды разбирать и модернизировать бензопилу;

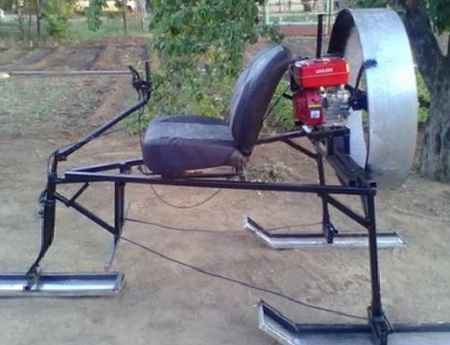

- Ко второй группе самоделок, относится всевозможная техника: снегоуборочные машины, мопеды, аэросани, квадроциклы и т. д. Другими словами говоря, сложные механические устройства, для изготовления которых придется кардинально разобрать бензопилу, сделать водяную или воздушную систему охлаждения, в общем, полностью изменить этот бензиновый инструмент.
Рассмотрим, что можно сделать из бензопилы, что обязательно пригодится в домашнем хозяйстве.
Так, например, на основе бензопилы «Дружба» можно сделать следующие самоделки:
- Мощный лодочный двигатель;
- Бензиновую болгарку;
- Пилораму;
- Мотокультиватор;
- Газонокосилку.
Если дело касается автомобильных самоделок, то из практически любой бензопилы, можно сделать:
- Мопед, если установить бензопилу на велосипед;
- Снегоход и аэросани;
- Снегоуборщик;
- Квадроцикл;
- Самокат.
Конечно же, вторая группа самоделок из бензопилы, требует основательного подхода и полного изучение конструкции.
Также, потребуется докупить все необходимые материалы, а в некоторых случаях, не обойтись и без сварочного аппарата.
Пилорама из бензопилы
Наиболее простой в изготовлении, является самодельная пилорама из бензопилы Урал, Тайга или Дружба. Суть работы самодельной пилорамы заключается в том, что имеется одна большая направляющая, по которой на подвижных салазках, взад и вперёд, двигается бензопила.
В качестве направляющей, можно использовать рельсу или несколько длинных, но ровных металлических уголков. Платформа, на которую впоследствии будет закреплена бензопила, изготавливается из куска толстой стали, толщина которой должна быть не менее 5 мм.
Особого внимания заслуживает подвижная часть пилорамы, та, посредством которой платформа и осуществляет свое движение вдоль направляющей. В качестве роликов, здесь можно использовать металлическую трубу с прорезиненной поверхностью
Очень важно, чтобы ширина подвижной части совпадала бы с шириной направляющей
Как видно на фото, бревно, расположенное рядом с пилорамой, довольно легко разрезается на несколько частей, посредством движущейся по направляющей бензопилы. Таким образом, можно прилично сэкономить на покупке пилорамы, при этом, как видно, бензопилу практически не нужно каким-то образом переделывать, разбирать и т. д.
Мотоблок из бензопилы
Как было сказано выше, из бензопилы можно сделать различные самоделки для дома и дачи. Одними из таких самоделок, являются косилка и мотоблок. С косилкой из бензопилы дела обстоят не так сложно, как с мотоблоком, для изготовления которого придется варить металлическую раму, после чего, приспосабливать к ней два колеса сбоку.
Принцип изготовления мотоблока из бензопилы заключается в использовании нескольких звёздочек, которые могли бы передавать крутящееся усилие ножам. Для этих целей звёздочки располагаются по бокам металлического вала, на котором приварены несколько ножей.
Самодельный мотоблок из бензопилы Урал или Дружба, станет настоящим помощником для тех, кто имеет достаточно большой по площади огород. Может такой мотоблок и не будет отличаться большой мощностью, однако его вполне хватит для того, чтобы решить основную задачу по обработке земли.
Видео обзоры
Ниже представлен видео обзор по переделке бензопилы Хускварна
Следующий виде обзор представляет собой переделку из бензопилы Дружба
Видео обзор по испытаниям лодочного мотора из триммера
Самоделка из бензопилы — двигатель велика
Нельзя сказать, что от такой конструкции будет много толка, но многие делают такой своеобразный транспорт, просто, чтобы проверить себя и другим показать свое мастерство конструктора и механика.
За основу берется старый велосипед, какой не жалко, и всем известная бензопила «Дружба». Передача усилия на колесо выполняется с помощью велосипедной цепи и зубчатой пары.
Иногда берут горный велосипед, между бензопилой и колесом устанавливается вариаторная передача и редуктор (чтобы медленно, но уверенно двигаться, нужно передаточное число 18:1). На такую, «продвинутую» модель устанавливают амортизаторы и тормоз.
Электростанция
Для мобильной электростанции мощностью до 5 квт существует проверенное временем решение: генератор — самоделка на основе мотора от пилы Дружба или Урал. Их активно используют в экспедициях и на удаленных лесозаготовках. Устройство включает в себя стальную раму, сваренную из уголка, на которой закреплены двигатель, генератор и влагозащищенная электрораспределительная коробка с розетками для подключения электрооборудования или удлинителя. Через редуктор крутящий момент передается на вал генератора.
Для низкооборотных генераторов существует вариант электростанции-самоделки с ременной передачей. Такая конструкция отличается меньшими габаритами.
Как сделать мотор для лодки из триммера: способы и советы
#1
Наличие лодки делает отдых или рыбалку на любом водоеме, будь то река, озеро или даже море, более приятным и увлекательным событием. Несмотря на то что многие виды надувных плавсредств, часто применяющихся отдыхающими на пресноводных водоемах, оснащены лишь веслами, при желании можно самостоятельно изготовить мотор для лодки из триммера. Большинство современных триммеров, использующихся для подстригания газонов, являются прекрасной основой для изготовления самодельного мотора для надувной лодки, отличающейся сравнительно небольшим весом. Учитывая механизм работы триммера, основой задачей для любого человека, желающего изготовить из него мотор для лодки, является преобразование нижней насадки, предназначенной для скашивания травы, в полноценный винт с лопастями.
#2
Любой современный триммер имеет почти все необходимые части для превращения его в мотор для лодки, в том числе достаточно мощный двигатель и штангу, включающую вал, передающий кручение. Таким образом, для преобразования триммера в полноценный лодочный мотор его необходимо оснастить винтом с лопастями, подвесом на транец и, конечно же, заменить рукоять управления. Для изготовления самодельного мотора для лодки вполне достаточно будет триммера с двухтактным двигателем, заявленная мощность которого составляет не менее 700 Вт. Такие триммеры компактны и их вес обычно не превышает 5 кг. Если нужен более мощный мотор для лодки, лучше взять за основу четырехтактный триммер. Кроме того, вторым важным моментом в деле преобразования триммера в мотор для надувной лодки является крепеж защитной конструкции, которая не допустит повреждения лопастей при касании ими дна или зацепки различного мусора и водорослей.
#3
Итак, начинать превращение триммера в полноценный мотор для надувной лодки стоит с замены нижней насадки для кошения травы на лопасти, а также изогнутой штанги, так как это самый сложный момент. В первую очередь следует снять с триммера бобину с леской и открутить имеющуюся на штанге гайку, которая понадобится в дальнейшей работе. Далее следует гайку аккуратно разрезать пилой по металлу, чтобы получилось две, но меньшего размера. После этого нужно аккуратно снять и вынуть пластмассовую кнопку газа. Учитывая, что, как правило, на конце штанге установлен подшипник скольжения, а не роликовый, его нужно будет вырезать, причем максимально аккуратно. Подшипник скольжения представлен обычной бронзовой втулкой. Перед тем как проводить эту манипуляцию, следует вынуть из основной трубы-штанги, имеющийся в ней гибкий и дейдвудный валы. В последнюю очередь из трубы-штанги нужно аккуратно удалить пластмассовый протектор.
#4
После того как все необходимые элементы будут аккуратно извлечены из «родимой» изогнутой штанги, следует подобрать дюралевую прямую трубку, которая заменит ее. В новую прямую штангу аккуратно впрессовывается бронзовая втулка, а далее устанавливается гибкий вал и пластиковый протектор. Далее нужно изготовить винт из обычной полоски дюраля, толщина которого должна быть не менее 2 мм. Размер дюралевого листа должен составлять 100Х30 см. Далее на бумагу наносится чертеж будущего винта, причем в его центре нужно сделать округлое отверстие, соответствующее диаметру вала. Готовое лекало следует переместить на лист дюраля и вырезать по нему винт. Готовый винт нужно положить на любую ровную горизонтальную поверхность и аккуратно загнуть каждую из 2-х лопастей под изгибом вверх. Лучше всего загибать лопасть примерно на 10 мм. Если дюралевый винт плохо гнется его нужно прогреть и отогнуть края лопастей пассатижами.
#5
На новую штангу, с установленными в ней всеми необходимыми элементами, надевается штатная гайка, на которую фиксируется винт. С внешней стороны винт фиксируется второй штатной гайкой. Чтобы улучшить внешний вид винта, следует прикрыть штатную гайку конусной резинкой, которую можно приобрести в любом автомагазине. Далее вместо удаленной ранее накладки с включателем газа следует установить обычный переключатель скоростей для велосипеда. Затем нужно сделать кольцевую насадку, которая будет прикрывать винт, не давая ему повреждаться о камни или накручивать водоросли. Насадка представляет собой длинный лист металлический лист, ширина которого должна составлять около 15 см, согнутый в круг и зафиксированный болтами, с отходящими от него крепежными элементами. Крепится защитная насадка хомутами непосредственно к штанге. Мотор триммер в последнюю очередь фиксируется на лодочный транец струбциной.
Что можно сделать из бензопилы Дружба
Рассмотрим и другие самоделки из бензопилы Дружба, которые наверняка пригодятся и станут полезными в домашнем хозяйстве:
Мотокультиватор из бензопилы Дружба — поскольку двигатель рассматриваемой бензопилы отличается повышенной мощностью, то из него вполне возможно сделать настоящий мотокультиватор для обработки садового участка или огорода. Это уже не насадка для триммера, поскольку такой мотокультиватор способен выдержать намного большие нагрузки. Для изготовления потребуется сварить раму с одной стороны, которой будет закреплена бензопила Дружба, а с другой ножи. Труба, на которой будут закреплены ножи культиватора, всегда подвижна, и приводится в действия цепной передачей от бензопилы.
Снегоход из бензопилы — более простой конструкцией обладает самодельный снегоход из бензопилы. На фото прекрасно видно, как и из чего он состоит. Данная самоделка из бензопилы собирается из профильной или обычной трубы, лыжи изготавливаются из кусков толстостенной жести, а бензопила с воздушным винтом, устанавливается сзади, за креслом снегохода.
Генератор из бензопилы — что можно сделать из бензопилы Дружба ещё? На самом деле, в этой статье перечислены далеко не все варианты самоделок из бензопилы. Например, имея старую бензопилу и генератор от автомобиля, можно легко сделать устройство автономного электроснабжения. В данном случае двигатель бензопилы приводит в движение автомобильный генератор, который вырабатывает 12 В, а инвертор преобразует пониженное напряжение в 220 Вольт, пригодное для работы большинства электроприборов в доме.
Выводы
Во многих частных хозяйствах имеются бензиновые пилы, а также легкие лодки. Если по какой-то причине штатный лодочный мотор вышел из строя или он еще не приобретен, можно сделать достойную замену из имеющейся бензопилы. Нехитрый инструмент, знание технической части и самодельный лодочный мотор готов.
К плюсам можно отнести дешевизну конструкции, возможность использования любой бензопилы и высокую ремонтопригодность. Очень удобно, что конструкция получается модульной и не влечет за собой изменения в штатную конструкцию бензопилы. При необходимости с лодочного мотора снимается двигатель, на него возвращается направляющая шина с цепью, и бензопила опять может выполнять свою работу.
Выводы
Во многих частных хозяйствах имеются бензиновые пилы, а также легкие лодки. Если по какой-то причине штатный лодочный мотор вышел из строя или он еще не приобретен, можно сделать достойную замену из имеющейся бензопилы. Нехитрый инструмент, знание технической части и самодельный лодочный мотор готов.
К плюсам можно отнести дешевизну конструкции, возможность использования любой бензопилы и высокую ремонтопригодность. Очень удобно, что конструкция получается модульной и не влечет за собой изменения в штатную конструкцию бензопилы. При необходимости с лодочного мотора снимается двигатель, на него возвращается направляющая шина с цепью, и бензопила опять может выполнять свою работу.
