Как изготовить своими руками минитрактор с двигателем от мотоцикла
Конструкция самодельного трактора с двигателем от мотоцикла Урал выглядит следующим образом.
Основа состоит из 2 полурам, образующих прямоугольник. Передняя часть должна иметь размеры 90х36 см, а задняя — 60х36 см. Сварить полурамы можно самостоятельно, используя стальной швеллер. Чтобы правильно состыковать швеллеры, нужно концы обрезать под углом 45º.
На передней полураме надо установить 2 поперечные перекладины, которые делаются из прямоугольной трубы. Она должна иметь размеры 5х3 см, укладывается плашмя. Поперечины нужны, чтобы сделать подрамник для мотора.
На полураму следует установить стенку, выполненную из стали. К стенке надо приварить кронштейны и площадки, предназначенные для установки узлов, механизмов, агрегатов.
На заднюю полураму приваривается стойка, которую можно изготовить из трубы. На стойку крепятся навески. Они необходимы для крепления навесного оборудования. На передней части задней полурамы монтируется вертикальная плита, необходимая для вертлюжного узла. Ее укрепляют косынками.
Нижнюю полураму накрывают стальным настилом, а на него приваривается площадка с педалями газа и сцепления.
Между собой рамы соединяются переломочным узлом, который по структуре представляет собой шарнир или карданный механизм.
Для мотора ИЖ нужны жесткие и зависимые подвески, что позволит поставить колеса нужного размера. предусматривает установление двигателя на поперечные перекладины передней полурамы, который потом крепится через проушины болтами.
КПП устанавливается рядом, для чего надо использовать болты. Необходимо правильно выставить цепное сцепление, чтобы коробка передач и скоростей работала хорошо. На первом звене КПП можно использовать шлицевой конец, который снимается с КПП Москича, а второй — с его карданного вала. Шлицевое соединение позволяет сделать задний вал значительно длиннее.
Далее будет рассмотрено, как изготовить минитракторы самоделки. На раму надо ставить и рулевую колонку, которую необходимо крепко закрепить болтами. В регулировочной гайке подшипника следлует проделать отверстие, что позволит связать колонку с рулевым колесом.
Цилиндры следует оборудовать системой принудительного охлаждения. Из мотоцикла ИЖ или Урал используются топливный бачок, мотопомпа, дополнительная коробка передач.
Чтобы изготовить самодельный трактор с двигателем от мотоцикла Урал, надо самостоятельно сделать навески, используя для этого листовую сталь. Опускать и поднимать эти части следует специальным рычагом, который устанавливается с правой стороны от сиденья оператора. Рычаг должен быть длиной не больше 55 см, что позволяет регулировать навесное оборудование.
https://youtube.com/watch?v=onNka3wAb8E
Двигатель будет управляться мотоциклетными тросиками, которые будут запускаться педалями, установленными на площадке.
Размер колес для минитрактора должен быть одинаковым с параметрами: 6,15х13 дюймов. Можно взять колеса от Москвича, которые отлично ездят по грунту.
Установка ходовой части
После окончания установки приспособления для навески монтируют на переднюю и заднюю оси, а на них колеса. В основном на заднюю устанавливают те, которые шли в комплекте с мотоблоком, а на переднюю – от легкового автомобиля. При этом рисунок протектора должен быть глубокий. Это важный аспект, поскольку техника получит высокую проходимость, а сцепление колес с грунтом усовершенствуется.
Чтобы оборудовать самодельный трактор полноценной ходовой частью, надо купить ступицы с тормозами. При этом желательно, чтобы в комплект еще входили рулевые тяги, колеса, редуктор и колонка. Но их тоже можно переделать – снять с легковой автомашины.
Некоторые огородники дополняют переднюю подвеску амортизаторами для комфортной работы.
Колеса и тормоза
Поскольку для постройки минитрактора используются стандартные агрегаты от автомобилей, то у них можно позаимствовать тормозную систему.
В роли главного тормозного цилиндра можно использовать цилиндр от сцепления. Он меньше по размерам и его легче установить. Для эффективного торможения достаточно установки тормозов на одну ось. Если задний мост был взят от автомобиля, то все необходимое для подключения тормозов уже есть. Нужно лишь провести тормозные трубки от главного цилиндра к рабочим. Бачок для тормозной жидкости можно взять стандартный.
В качестве колес подходят автомобильные диски на 14 дюймов с одетыми на них тракторными покрышками.
Преимущества гусеничного мини-трактора
Мини-трактор – это тот же тягач, что и трактор, только в уменьшенном варианте. В каждом виде есть свои преимущества и недостатки.
Самодельный минитрактор
Минитрактор на гусеничном ходу обладает еще большей по силе тягой, чем колесные мини-тракторы, для таких моделей не существует препятствий, они могут пересечь любую местность с любым рельефом. Зато трактора на колесах имеют возможность передвигаться по асфальту, поэтому эффективны колесные трактора в городских условиях.
Но сегодня производители не перестают удивлять и в продаже появились трактора с резинотросовыми гусеницами. Их используют на асфальте, не думая его повредить. Скорость движения на гусеницах не превышает 40км/час, а сам трактор не оказывает особого влияния на почву, ведь соприкосновение идет с большой поверхностью. Гусеничные трактора — отличное применение в сельском хозяйстве и промышленности.
Основные преимущества следующие:
- Увеличение силы трения, большее усилие тяги.
- Обеспечения ровности хода и плавности в движении, даже при неровностях рельефа.
- Уменьшение давления на грунт, меньшая деформация поверхности.
- После того, как трактор проходит по полю остается всего два следа от протекторов, а это в два раза меньше, чем при колесном ходе.
Недостатками:
- Маленькая скорость передвижения, около 10 км/ч.
- Высокое потребление топлива.
- Недоступность перемещения по дорогам общественного пользования.
- Повышенная шумность при движении.
Поэтому сегодня варианты гусеничной техники так популярны в виноградной области. Лоза винограда не любит уплотненную почву, а колесный трактор оставляет после себя плотный участок. Без сомнения, в таком деле лучшего успеха можно добиться мини-трактор на гусеничном ходу.
Такой трактор – это, прежде всего, маневренность, даже в грязи. Эта модель остается самой востребованной для полевых условий.
Приобрести мини-трактор можно двумя способами: совершить покупку в магазине сельхозтехники или собрать своими руками. Для покупки проще сегодня посмотреть недорогие китайские аналоги, своим качеством они не уступают зарубежным брендам.
Гусеничные мини-тракторы китайского производства просты в управлении, не требуют особого ухода, сложного технического обслуживания, ремонт трактора не затруднит отсутствием запасных частей, которые всегда доступны у дилера по продажам.
Своими руками

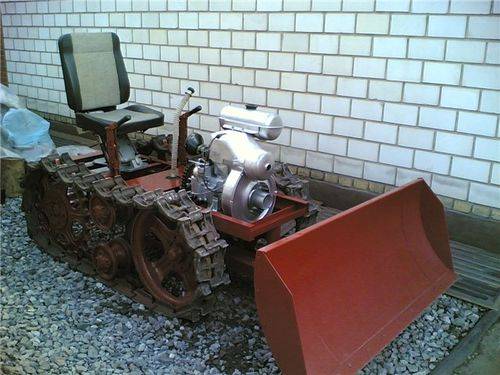

На гусеничный ход можно поставить что угодно, даже любой мотоблок. Только такой тюнинг – удовольствие не из дешевых. Да и техническое дополнительное оснащение понадобится. По этой теме можно найти кучу интересных предложений о способах создания мини-трактора своими руками.
Одного желания собрать гусеничный трактор маловато, нужно хотя бы иметь какую-нибудь «материальную» базу с запчастями. Это хорошо, если у вас есть куча скопившегося железа в гараже или же запчасти для трактора. В качестве двигателей используются самые некогда популярные моторы от автомобильных легковушек, силовые агрегаты, дизельные электростанции.
Для гусеничного трактора выбирается двигатель, разнообразные датчики по управлению, механизмы сцепления, коробка передач, тормоза. Собрать все эти запчасти можно без труда, если найти подходящее видео по теме гусеничного трактора.
Самодельные минитрактора гусеничные используются чаще всего на строительстве, там, где требуется перевоз груза. Как и колесные варианты, в конструкции гусеничного мини-трактора используются дополнительные насадки. Имеющие отличное сцепление такие тракторы оказывают давление на почву, а это значит, есть повышенная тягловая сила и проходимость.
Как изготовить мини-трактор из Жигулей своими руками
Рассмотрим, как сделать самодельный трактор из ВАЗ, какие материалы и инструменты понадобятся. Прежде всего нужно выполнить чертежи и схемы всех узлов конструкции. Чтобы сделать минитрактор своими руками, необходимы точные размеры деталей и расчеты. Каждая составляющая должна быть расписана отдельно. И нужен чертеж с трактором в собранном виде. От сделанных схем и чертежей зависит, каким будет самодельный трактор с двигателем ВАЗ 2106.
Во время работы над чертежом следует учесть следующие моменты:
- надо определить расположение коробки передач;
- двигатель должен быть обязательно покрыт защитным кожухом;
- в каком месте будет установлен топливный бак;
- если укоротить раму трактора, то самодельный минитрактор из ВАЗ будет употреблять меньше топлива;
- передняя подвеска должна быть усиленной.
Если вы решили создать трактор из ВАЗ 2109 или ВАЗ 2106, то в результате проделанной работы вы получите довольно мощный агрегат, который справится со многими сельскохозяйственными работами, поможет ухаживать за огородом и растениями.
Итак, приступают к самой разработке и сборке самодельного трактора на базе ВАЗ. Мини-трактор можно сделать с двигателем от ВАЗ 2019 или ВАЗ 2106, позаимствовать дополнительные детали от других моделей машин.
Также их можно купить в магазине. От любой модели Жигули можно взять рулевое управление и водительское сиденье, или же смастерить его своими руками. Передний и задний мосты берутся с жигулевского агрегата.
Как собрать трактор своими руками
При изготовлении мини-трактора на базе мотоблока, в зависимости от его расположения, применяют шарнирную или цельнометаллическую раму.
Если силовая установка будет спереди, то применяется шарнирная схема соединения. В таком случае из профильной трубы сваривается треугольная или Т-образная рама. Для задней оси изготавливается балка со ступицами, к которым крепятся дополнительные колеса. Сзади к раме приваривается крепеж с механическим подъемником для подвесного оборудования. Если планируется использование полуприцепа, на раму устанавливается фаркоп. Также можно приобрести готовую прицепную тележку (125-180 $).
Недостатком такой схемы является неправильная развесовка. Для частичной компенсации веса сиденье водителя смещают вперед.
Для правильного распределения массы мотоблок устанавливают сзади. Чтобы обеспечить устойчивость, необходимо увеличить заднюю колею и установить колеса большего диаметра (14-16″). При этом передняя балка нуждается в установке рулевой трапеции, а система переключения передач — в доработке. Для реализации такого проекта используется цельнометаллическая рама. Готовая сельхозтехника не будет уступать заводским аналогам.
Преимуществом схемы с использованием мотоблока является то, что не надо думать о том, как сделать сцепление и состыковать агрегаты. Но такие конструкции ограничены по мощности и не имеют аккумуляторов.
Если планируется создание полноценного мини-трактора, придется приложить больше усилий, а для изготовления полноприводной техники обзавестись подходящей трансмиссией и раздаткой.
Дополнительное оборудование
Изготовив прицеп своими руками вы существенно расширите функциональные возможности минитрактора, сведя к минимуму финансовые затраты.
Изготовление начинаем с несущего каркаса – сварки из круглых или прямоугольных труб (минимум 40 мм в сечении) рамы изделия. Ось колесной пары выполняется из стального стержня диаметром 35 мм. Ось соединяется с несущей рамой продольным шарниром, боковыми лонжеронами и уголковыми опорами.
Короб кузова изготавливается из обрезных строганных досок, соединенных шурупами и металлическими уголками.
Для крепления изделия к минитрактору используется шарнирное дышло, вставленное в трубчатый корпус. Сцепка с транспортным средством фиксируется предохранителем цепного типа.
РАССКАЖИ ДРУЗЬЯМ
Подготовка чертежей и изготовление аппарата
Изготовить сложную конструкцию, удерживая расположение всех узлов в голове, сложно. Для того чтобы понять, как сделать мини-трактор, лучше подготовить чертежи. Еще лучше провести деталировку сборочного чертежа, чтобы можно было в случае чего отдать эскизы на изготовление отдельных деталей.
Разобравшись, как сделать трактор своими руками, приступают к работе. Согласно спецификации чертежа подбираются необходимые узлы и детали. Те элементы, которые невозможно найти готовыми, изготавливаются самостоятельно.
Мини-трактор своими руками в домашних условиях создается из следующих элементов:
- двигателя;
- рама, на которой крепятся узлы конструкции;
- ходовая часть и тормозная гидравлическая система;
- навесное оборудование;
- кресло для водителя;
- фонари.
Подбор двигателя
Если планируется изготовление малогабаритного трактора, то выбирается двигатель с объемом 4,5 л. Этого достаточно, чтобы обработать земельный участок площадью 2−3 гектара. Хорошим вариантом является силовой агрегат от старого Запорожца. Он обладает мощностью 40−50 л. с. В случае наличия трансмиссии она тоже устанавливается на раму.
На самодельном тракторе можно использовать двигатель от Москвича. Он проектировался специально под самодельную сельхозтехнику, поэтому мощность его всего 4 л. с. Однако этого может быть достаточно для работы на небольшом участке. К тому же он прост в ремонте. Идеальным вариантом служит двигатель от мотоблока. Обычно вместе с ним устанавливается передний мост с рамой и рулевым управлением с того же мотоблока.
Силовая рама агрегата
Собирается рама из уголков или швеллеров. Передняя полурама делается длиннее. Габариты переднего каркаса составляют 900х360 мм, а заднего — 680х360 мм.
Для установки двигателя сверху приваривается 2 трубы. Крепятся элементы каркаса сварными швами, ведь болтовые соединения могут не выдержать нагрузки.
Сцеп между полурамами изготавливается из 2 вилок и шарнира. Для этого используются подшипники и цапфа от Камаза. Благодаря такому соединению задняя половина имеет возможность смещаться как горизонтально, так и вертикально.
Ходовая часть установки
Для установки мостов на раму привариваются вертикальные стойки с усиливающими уголками. Передний мост не является ведущим, поэтому там можно использовать конструкцию с любого автомобиля.
Для заднего моста готовится литой прут диаметром 50 мм. Чтобы мост плавал на ухабистой дороге, посередине устанавливается шарнир. На краях прутка фиксируются ушки. Они нужны для того, чтобы с помощью шкварней на них надеть камазовские цапфы со ступицами. Дальше на них надеваются колеса. Гидравлика берется с любого автомобиля. Тормозная система устанавливается на задние колеса, можно ее взять от автомобиля УАЗ.
Фиксация навески
Для соединения с дополнительным оборудованием в виде сеялки или косилки применяется навеска. Она представляет собой 2 тяги. Берутся они от любого автомобиля.
Фиксация их ведется 3 точками. Одна крепится к специальной пластине на раме, другая к навесному оборудованию, третья — к приводу гидродвигателя. Через него крутящий момент будет передаваться навесному оборудованию.
Рулевая колонка и сиденье водителя
В качестве рулевого управления используется система с автомобиля Москвич. Вместо родных тяг берутся жигулевские, а ступицы подбираются от Запорожца. Между тягами и колонкой устанавливается специальный рычаг.
В качестве сиденья для водителя используется табуретка или кресло. Крепится оно к раме. Для этого к ней привариваются специальные уголки или сиденье можно фиксировать на трубах квадратного сечения. Чтобы уменьшить колебания во время движения, в некоторых случаях внизу крепятся амортизаторы.
Как сделать своими руками
Чаще всего умельцы изготавливают самостоятельно дисковые виды окучников. В этом случае основным элементом конструкции является пара стальных дисков специфический вогнутой формы, которые устанавливаются под углом друг к другу. Окучники дискового типа могут быть сделаны как с регулируемым расстоянием между дисками, так и с фиксированным. Понятно, что первый вариант более удобен, но зато второй проще изготовить.
Перед тем, как начать изготовление деталей окучника, необходимо вначале сделать подробный чертеж будущего устройства. Можно для этого взять готовые схемы из интернета. Для всех садоводов будет полезно понимать о том, как уничтожить сорняки на огороде народными средствами.
На видео – как сделать окучник для картофеля своими руками:
Материалы и инструменты
Чтобы изготовить окучник своими руками понадобятся следующие предметы:
- Газовый резак для того, чтобы выкраивать из листовой стали детали.
- Сварка для крепления деталей.
- Горелка на газу, чтобы повышать температуру металлических деталей перед тем, как их гнуть.
- Слесарные инструменты тоже пригодятся: особенно тиски.
- Дрель высокой мощности и набор сверл по металлу к ней.
- Болгарка, чтобы зачищать сварочные швы, и для придания остроты отвалам.
Если вы решили изготовить приспособление собственными руками, то в данном случае будет важно соблюдать несколько требований. Расскажем об этапах изготовления и необходимых требованиях более подробно. Устройство конструкции простое — это, по сути, два соединенных стальных диска
Диаметр дисков может быть от 370 до 700 мм, края их должны быть заостренными. Стальной лист для их изготовления должен быть толщиной не менее 2 мм. Можно скрепить диски при помощи сваренных втулок. А если приварить к дискам специальные ступицы, в которых предусмотреть по паре подшипников, то в этом случае можно добиться свободного вращения дисков
Устройство конструкции простое — это, по сути, два соединенных стальных диска. Диаметр дисков может быть от 370 до 700 мм, края их должны быть заостренными. Стальной лист для их изготовления должен быть толщиной не менее 2 мм. Можно скрепить диски при помощи сваренных втулок. А если приварить к дискам специальные ступицы, в которых предусмотреть по паре подшипников, то в этом случае можно добиться свободного вращения дисков.
Два вогнутых диска можно позаимствовать и от старой сеялки, если она имеется в наличии. А кроме сварочного крепления диски могут быть присоединены друг к другу и болтами. Отклоняться диски должны во внешнюю сторону.
Чтобы отрегулировать длину верхней стойки, необходимо по ее краям просверлить небольшие проемы, и провести регулировку соответственно им. Следует иметь в виду, что передняя и задняя тяги окучника должны быть одинаковыми по ширине.
Чтобы изготовить режущие диски, используйте стальной лист высокой плотности. Вначале необходимо вырезать просто круг, а затем придать этим заготовкам нужную форму. Внешне они должны быть похожи на диски от обычного плуга, которые способны быстро и ловко переворачивать пласты земли. Приваривая отвалы к стойке, следите, чтобы сварочные швы получались максимально ровными и прямыми.
Края отвалов необходимо подточить болгаркой, чтобы они могли без усилий резать землю. Специалисты не советуют для самодельного окучника приобретать готовые круги, так как в этом случае их будет проблематично заточить. Соответственно, затормозится и усложнится вся работа.
Если же планируете устанавливать агрегат на мотоблок, то устройство необходимо будет оснастить при сборке узлом сцепления
Важно сделать данный узел максимально прочным, и аккуратно приварить его к окучнику. Возможно вам также будет интересно узнать о том, как пользоваться ураганом от сорняков
Как собрать мини-трактор своими руками?
После того как чертеж будет составлен, можно заняться подготовкой необходимых деталей. У вас должно быть в наличии следующее:
Свежие записи
Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле
- Двигатель;
- Трансмиссия;
- Рама;
- Рулевое управление.
Не каждый владелец найдет в своем хозяйстве вышеперечисленные детали. Поэтому будьте готовы к тому, что вам придется пробежаться по толкучкам, а также заглянуть на сайты о продаже запчастей. Наверняка на одном из них вы обнаружите необходимые вам детали по бросовым ценам.
Рама
Для изготовления переломки чаще всего используют металлический швеллер №5 или № 9. Этот материал лучше всего подходит потому, что обладает необходимым запасом прочности на изгиб. На основе швеллера вам придется изготовить две полурамы методом сварки. После этого их соединяют друг с другом при помощи шарниров. В качестве крепежа можно использовать карданный вал грузовика.
Возможно, кому-то переломка не подойдет. В этом случае альтернативой может стать цельнометаллическая рама. В составе такой конструкции присутствуют следующие элементы: правый и левый лонжерон и передний и задний траверсы.
Для создания лонжеронов можно взять швеллер № 10. А чтобы изготовить заднюю и переднюю траверсы, можно воспользоваться швеллерами № 16 и № 12. Поперечная балка может быть выполнена из металлического бруса.
Двигатель
На самодельный мини-трактор можно установить любой двигатель, главное, чтобы он имел необходимую мощность. Чтобы самодельной технике было под силу справляться со всеми задачами, лучше всего ее оборудовать силовым агрегатом мощностью 40 л. с.
В большинстве случаев для самодельных минитракторов используют следующие типы моторов:
- М-67;
- МТ-9;
- УД-2;
- УД-4.
Также вместо них можно позаимствовать двигатель из отечественных легковых автомобилей марки «Жигули» или «Москвич».
В том случае, если вы решили придерживаться варианта 4×4, то вам придется доработать мотор М-67: необходимо увеличить передаточное число трансмиссии. Если этого не сделать, то мощность силового агрегата будет недостаточна для того, чтобы техника смогла двигаться. Также позаботьтесь о том, чтобы мотор был оснащен дополнительной системой охлаждения.
Трансмиссия
В качестве коробки передач и вала отбора мощности можно позаимствовать необходимые механизмы из автомобиля ГАЗ-53. Сцепление можно взять от ГАЗ-52. Имейте в виду, что эти узлы необходимо будет доработать. Одна из задач, которую вам необходимо решить на этом этапе — обеспечить синхронизацию сцепления с двигателем. Для этого выполняется сварка новой корзины сцепления, после чего ее дорабатывают, придавая необходимые размеры. Определенные манипуляции придется выполнить с маховиком двигателя, у которого нужно укоротить заднюю плоскость, а также создать отверстие в центре. Если в вашем хозяйстве имеется токарный станок, то вы без труда выполните эти операции.
Рулевое управление
Учитывая, что этот механизм предназначен для использования на мини-тракторе, у него должны присутствовать гидравлические цилиндры. В этом случае ваша самодельная техника будет более управляемой. Имейте в виду, что система гидравлики является сложным механизмом, поэтому изготовить ее самостоятельно в домашних условиях вы не сможете. Поэтому вам необходимо будет найти подходящую сельскохозяйственную технику и позаимствовать из нее имеющуюся там гидросистему. Для нормальной работы гидравлики в нее должно поступать масло, а потому вам необходимо раздобыть и насос.
Задний мост
Этот механизм вы можете позаимствовать у легкового или грузового автомобиля, после чего поставить на ваш самодельный минитрактор. Однако прежде вам придется его доработать: нужно уменьшить полуоси при помощи токарного станка. В том случае, если вы не найдете готовый мост, можно собрать его от разных машин. Имейте в виду, что роль ведущего будет выполнять задний мост. Поэтому для переднего можно использовать любой имеющийся механизм, главное, чтобы он соответствовал нужным размерам.
Колеса
Подыскивая колеса для минитрактора, учитывайте их радиус, который должен соответствовать целям использования техники.
- Если вы собираетесь перевозить с помощью этой машины грузы, то лучше всего выбирать диски радиусом от 13 до 16 дюймов.
- Если мини-трактор вам необходим, чтобы выполнять сельскохозяйственные работы, то на него рекомендуется устанавливать колеса 18–24 радиуса.
Задний мост
Задний мост можно взять от любого доступного автомобиля. Полуоси и чулки укорачиваются для создания необходимой ширины колеи. Учитывая низкую эксплуатационную скорость, ручного тормоза от донора моста будет достаточно. Для удобства управления устанавливают педаль с фиксатором.
Если есть возможность, лучше использовать мост с боковыми редукторами от УАЗа. Его преимущества заключаются в высоком передаточном числе и механической блокировке дифференциала, которые необходимы для сельхозтехники.
Из использованных выхлопных систем можно сделать глушитель. Чтобы клиренс оставался максимальным, место для его установки должно быть выше ведущего моста.
Особенности в работе
Производя различные работы на самодельном минитракторе, важно понимать тот факт, что это агрегат любительского уровня, поэтому не стоит ставить перед ним очень сложные задачи. Большое значение имеет двигатель, который вы используете в конструкции
Зачастую, это уже не новый мотор, взятый от старого автомобиля, либо приобретенный «с рук». Подобные двигатели, в основном, не имеют внутреннего регулирования количества оборотов при разной нагрузке
Большое значение имеет двигатель, который вы используете в конструкции. Зачастую, это уже не новый мотор, взятый от старого автомобиля, либо приобретенный «с рук». Подобные двигатели, в основном, не имеют внутреннего регулирования количества оборотов при разной нагрузке.
Особенности в эксплуатации
Поэтому, приходится иногда отпускать педаль газа, чтобы мотор не перегревался от усилий.
Кроме того, существует определенная рекомендация по заводу двигателя при стабильно низких температурах (до -250C):
- отжать сцепление;
- нажать на педаль газа до упора;
- крутить стартером на протяжении 7-10 секунд, после чего мотор должен завестись.
Делая такие нехитрые манипуляции, можно добиться того, что двигатель будет запускаться без каких-либо проблем, в течение дня. Стоит также помнить, что в зимнее время повышается расход горючего, практически на 30%. Этот факт нужно иметь в виду, планируя продолжительные работы на морозе, например, при вывозке дров из леса.
Лучше всего запастись лишней канистрой, чем застрять среди сугробов, вдали от людей.
Подготовка чертежей
Перед закупкой и подготовкой узлов необходимо составить проект будущего трактора. За основу можно взять чертежи готовых моделей. Запчасти, которыми вы располагаете, могут отличаться от заявленных, а изменить готовую схему конструкции будет несложно. Существуют готовые решения для любых модификаций.
Если нет возможности использовать готовый проект, то необходимо подготовить черновые наброски самостоятельно. В процессе сборки компоновка элементов может измениться, но вы должны понимать, как будут располагаться отдельные узлы.
В зависимости от двигателя, трансмиссии и системы управления необходимо выбрать размеры и конфигурацию рамы
Важно, чтобы с водителем и навесным оборудованием ведущие колеса были максимально загружены. Оптимальное соотношение — 40/60
Предварительное планирование и подготовка чертежей сэкономят средства и время.
Авито минитрактор своими руками с двигателем от мотоблока. Монтаж двигателя и гидравлики
Самым выгодным вариантом для переделки мотоблока в самодельный трактор считается одноцилиндровый дизельный мотор с водяным охлаждением — такой обычно ставят на китайские мотоблоки марки Скаут, Зубр и российскую Неву. Одноцилиндровый дизель экономичен, поэтому эксплуатация произведённого на его основе минитрактора не будет накладной. Его, как правило, размещают на передней части рамы, что позволяет небольшому трактору поддерживать оптимальное равновесие во время эксплуатации с дополнительным инструментарием. На месте расположения мотора устанавливают систему крепления, которую лучше сделать «плавающей» (скользящей), чтобы упростить регулирование и натяжение ремней.
Передачу усилия от мотора к задним колёсам самодельного трактора организовывают при помощи ременной передачи. Раздаточную коробку ВОМ, как и коробку передач, можно использовать со списанного автомобиля ГАЗ-53. Силовой агрегат самоделки монтируют таким образом, чтобы шкив ВОМ располагался в одной плоскости со шкивом, размещённым на задней оси минитрактора. Заодно намечают место для расположения педали сцепления. Ременную передачу закрывают защитным чехлом, чтобы избежать соскальзывания в процессе работы и сделать её срок службы более продолжительным. После завершения основной работы на самодельный минитрактор с двигателем от мотоблока устанавливают гидравлический подъём. Комплект гидравлики переделки должен включать масляный насос, бачок для масла, гидроцилиндр и распределитель. Все составные части системы соединяются гибкими маслостойкими шлангами. Желательно, гидравлику сделать с плавающим режимом — это обеспечит полноценную работу навески мототрактора.
Выбор двигателя для трактора
Оптимальная мощность моноприводной техники составляет 5-15 л.с. Полноприводные образцы потребуют уже 30-40 л.с.
Отсюда становится очевидно, что первый вариант достаточно приводить в действие за счет двигателя от мотоблока, в то время как второй потребует выбора сильного агрегата вроде тех, что есть у следующих автомобилей:
- ВАЗ 2101-2107;
- Лифан 188F.
Недостатком таких установок является большой расход топлива. Но если делаем гидравлику на самодельный трактор, то нагрузки уменьшаются, а производительность увеличивается.
Правда, для гидросистемы придется отдельно приобрести:
- Масляный насос;
- Гидродвигатель;
- Распределитель;
- Золотник для вывода масла;
- Втулка качания, что на оси спереди.
Работа соответствующего насоса происходит за счет основного двигателя.
Особенности сбора полноприводного минитрактора
Особенностью конструкции полноприводной техники является малый радиус поворота, который достигается применением ломающейся рамы. Чертежи самодельного минитрактора 4х4 распространяются авторами через периодические издания и находятся в открытом доступе.
Инструменты и материалы
Для изготовления самодельной техники потребуется набор инструментов:
- сварочный аппарат;
- инструмент для резки стального профиля;
- сверлильный станок;
- тиски;
- измерительный инструмент;
- набор ключей.
Приведенный перечень является минимальным. В процессе доработки серийных узлов может понадобиться дополнительное оборудование и оснастка.
Для самостоятельной сборки потребуется несколько узлов, которые можно позаимствовать от серийной техники с переделками:
- рама из стального профиля;
- двигатель;
- узлы и запчасти для подвески;
- агрегаты трансмиссии;
- рулевой редуктор;
- различный крепеж.
